第9章 静电场中的导体、静电平衡与屏蔽

把一只轻小金属球放进水平匀强电场，球没有接电池，也没有碰到带电体。它明明仍然电中性，为什么靠近正电荷的一侧会表现出负电，另一侧却表现出正电？更奇怪的是，等一切稳定下来，球外的电场已经被它明显改变，金属内部反而没有电场。

这件事的关键不是“金属会产生电荷”，而是金属中原本就有可以在材料内部移动的自由电荷。外场一出现，它们就开始重新分布；重新分布形成的电场又反过来改变它们受到的力。这个反馈一直持续到自由电荷不再发生宏观定向移动。我们把这种状态叫作静电平衡。

本章研究的正是这个平衡状态。我们会从导体内部为什么必须无场出发，推到导体等势、表面电场方向、空腔感应电荷与静电屏蔽，再把接地和尖端效应放进同一套逻辑。本章暂不展开电容、电介质极化和静电场能量，它们将在下一章形成另一条完整的知识链。

---

一、自由电荷怎样把导体“调”到平衡

1. 静电平衡不是外场突然消失

先看外场刚加上的一瞬间。金属中的自由电子受到与外电场方向相反的电场力，发生宏观定向移动；正离子被束缚在晶格附近，只能在平衡位置附近微小振动。于是导体一端积累负电荷，另一端因缺少电子而表现为正电荷，这就是静电感应。

新出现的感应电荷也会产生电场，而且这个感应电场在导体内部与外场反向。只要内部合场还不为零，自由电子就仍受力，电荷分布便还会继续变化。直到导体内部各处的合电场为零，宏观电荷迁移才停止。

这也解释了一个看似矛盾的现象：带正电的棒会吸引原本中性的轻金属球。金属球的总电荷仍为零，但靠近棒的一侧聚集负电、较远一侧留下正电。库仑力随距离增大而减弱，近端异号吸引通常强于远端同号排斥，于是合力指向带电棒。若只检查“总电荷为零”就断言“电场力为零”，等于把空间分布的信息全部抹掉了。

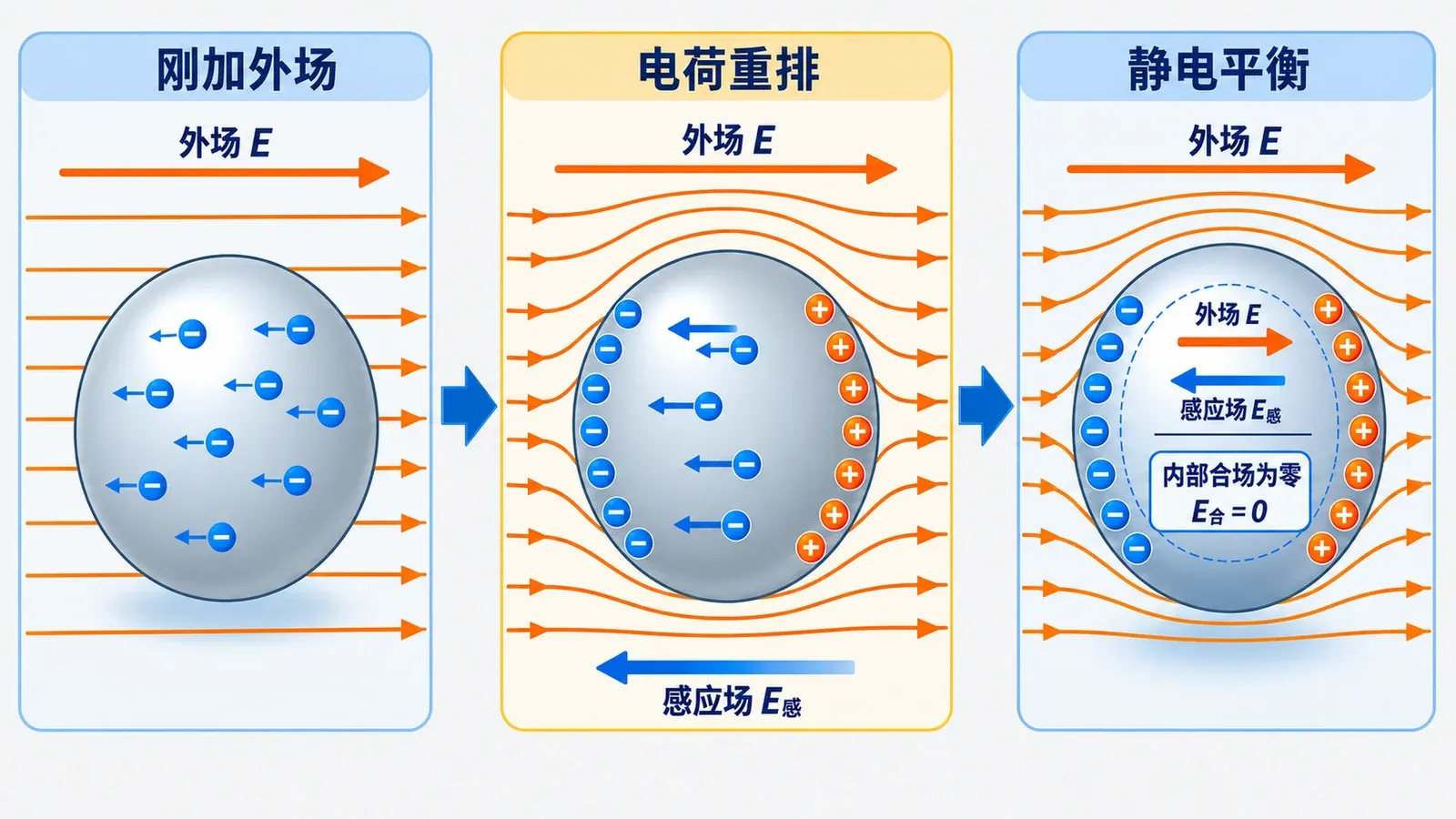

先盯住下面三幅状态，不看说明猜一猜：从左到右，外电场有没有变为零？真正逐步减小的又是哪一个量？

答案是：外场源仍然存在，外场并未凭空消失；逐步趋于零的是导体内部的合电场。在平衡时，感应电荷产生的场恰好把导体材料内部的外场效应抵消。导体外部则一般仍有电场，只是它已变成外场与感应电荷场的叠加。

下面把这个反馈过程交给你控制。先在“刚放入”的状态判断自由电子运动方向，再拖到平衡状态，观察外场、感应场与合场三者怎样变化。

交互中最值得带走的不是“两端一正一负”这张静态图，而是反馈链：内部有场 $\rightarrow$ 自由电荷受力移动 $\rightarrow$ 表面电荷改变 $\rightarrow$ 感应场改变，直到内部合场为零。若题目问“为什么达到平衡”，只写“因为电子不动了”是把结果当原因；应当指出自由电荷所受合电场力为零。

2. 静电平衡的三个直接结论

对理想导体，达到静电平衡后有三条彼此相连的结论。

第一，导体材料内部的电场强度为零：

$$\boldsymbol E_{\text{内}}=0.$$

第二，导体是等势体，导体表面是等势面。任取导体内两点 A、B，沿任意路径都有

$$V_B-V_A=-\int_A^B\boldsymbol E\cdot d\boldsymbol l=0.$$

这里的“等势”不等于“电势必为零”。一个孤立带电金属球可以处处具有非零电势；只有选定零势参考，或导体接地并在相应条件下，才可能把它的电势写成零。

第三，导体内部没有净的体电荷密度，导体的过剩电荷分布在表面。可以在导体材料内部任取一个很小的闭合高斯面。因为面上处处 $\boldsymbol E=0$，电通量为零，由高斯定理得到面内净电荷为零。这个论证对任意小体积都成立，所以平衡导体材料内部没有过剩体电荷。

---

二、表面附近的电场为什么只能沿法线

1. 切向分量留不住

假如静电平衡导体表面的电场还有切向分量，表面自由电荷就会沿表面受力并继续移动，这与“已经平衡”矛盾。因此，紧邻导体表面外侧的电场只能垂直于表面；若局部表面带正电，场指向外侧，带负电则指向内侧。

这个结论也能从等势面理解。沿导体表面移动试探电荷，电势不变，电场在切向上便不能做功。注意“电场线垂直导体表面”说的是平衡时紧邻表面的总电场，而不是某一个外来点电荷单独产生的场。

2. 微小柱形高斯面给出边界关系

在表面取一个很薄的柱形高斯面，让底面在导体内、顶面在真空中，两底面面积均为 $\Delta S$。侧面通量在柱高趋于零时可以忽略，内侧底面又因 $E_{\text{内}}=0$ 没有通量，只剩外侧顶面：

$$E_{\text{外}}\Delta S=\frac{\sigma\Delta S}{\varepsilon_0}.$$

于是紧邻导体外侧的法向分量满足

$$\boldsymbol E_{\text{外}}=\frac{\sigma}{\varepsilon_0}\boldsymbol n,$$

其中 $\boldsymbol n$ 取导体指向外部的单位法向，$\sigma$ 是该点附近的表面电荷密度。若 $\sigma<0$，公式自然给出与 $\boldsymbol n$ 反向的电场。

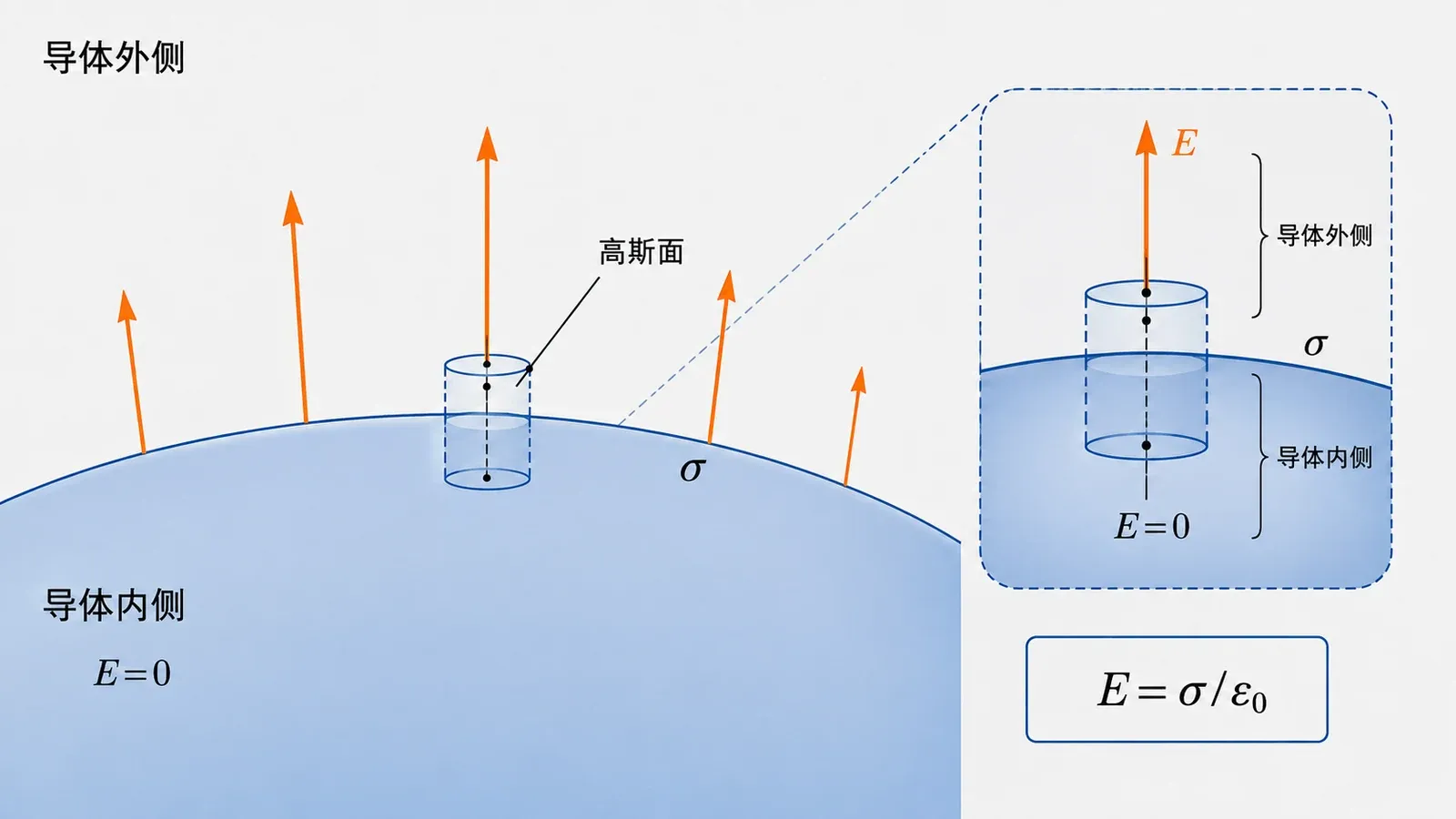

先在下图里找出高斯面真正有通量贡献的那一面，再检查公式里的 $\sigma$ 究竟是整块导体的平均值，还是当前小面元处的局部值。

结论是：公式是局部边界关系。它没有说曲面各处的 $\sigma$ 相同。表面形状、外部电荷和附近其他导体一变，不同位置的表面电荷密度就可能不同，紧邻表面的场强也随之不同。

下面改变 $\sigma$ 的大小和符号，并先预测高斯面两侧的场与通量。尤其留意：把“场垂直表面”和“表面电荷均匀”连成一句话，会在哪一步出错？

你会看到，正负号只改变场的法向方向，$|\sigma|$ 决定紧邻外侧场强大小；导体内侧始终为零。曲面上若不同位置的 $\sigma$ 不同，每个位置都各自服从同一个局部关系，并不矛盾。

---

三、孤立导体的电荷分布：形状也会“参与计算”

1. 实心导体的过剩电荷在外表面

没有空腔的实心导体达到静电平衡后，过剩电荷只能留在外表面。如果导体是孤立球体，周围又没有破坏球对称性的外部电荷或其他导体，表面电荷才会均匀分布。半径为 $R$、总电荷为 $Q$ 的金属球有

$$\sigma=\frac{Q}{4\pi R^2},$$

球外场与位于球心的点电荷相同，球内场为零。以下分段式以 $E_r$ 表示向外为正的径向分量，场强大小为 $|E_r|$：

$$E_r(r)= \begin{cases} 0,&r<R,\\[4pt] \dfrac{1}{4\pi\varepsilon_0}\dfrac{Q}{r^2},&r>R. \end{cases}$$

若取无穷远电势为零，球内与球面电势都为

$$V=\frac{1}{4\pi\varepsilon_0}\frac{Q}{R}.$$

别把这个球对称结果推广成“所有导体表面都均匀带电”。一只不规则导体虽然仍是等势体，却要靠不均匀的 $\sigma$ 才能同时满足这一条件。

2. 尖端为什么更容易出现强电场

想象同一金属导体一端尖、一端圆钝。既然整块导体必须等势，表面电荷会自行调整；在凸出的尖锐区域，电荷通常更密集，紧邻表面的场也更强。这个规律是定性的：不能仅凭“曲率大”就给任意复杂环境写出一个普适的精确倍数。

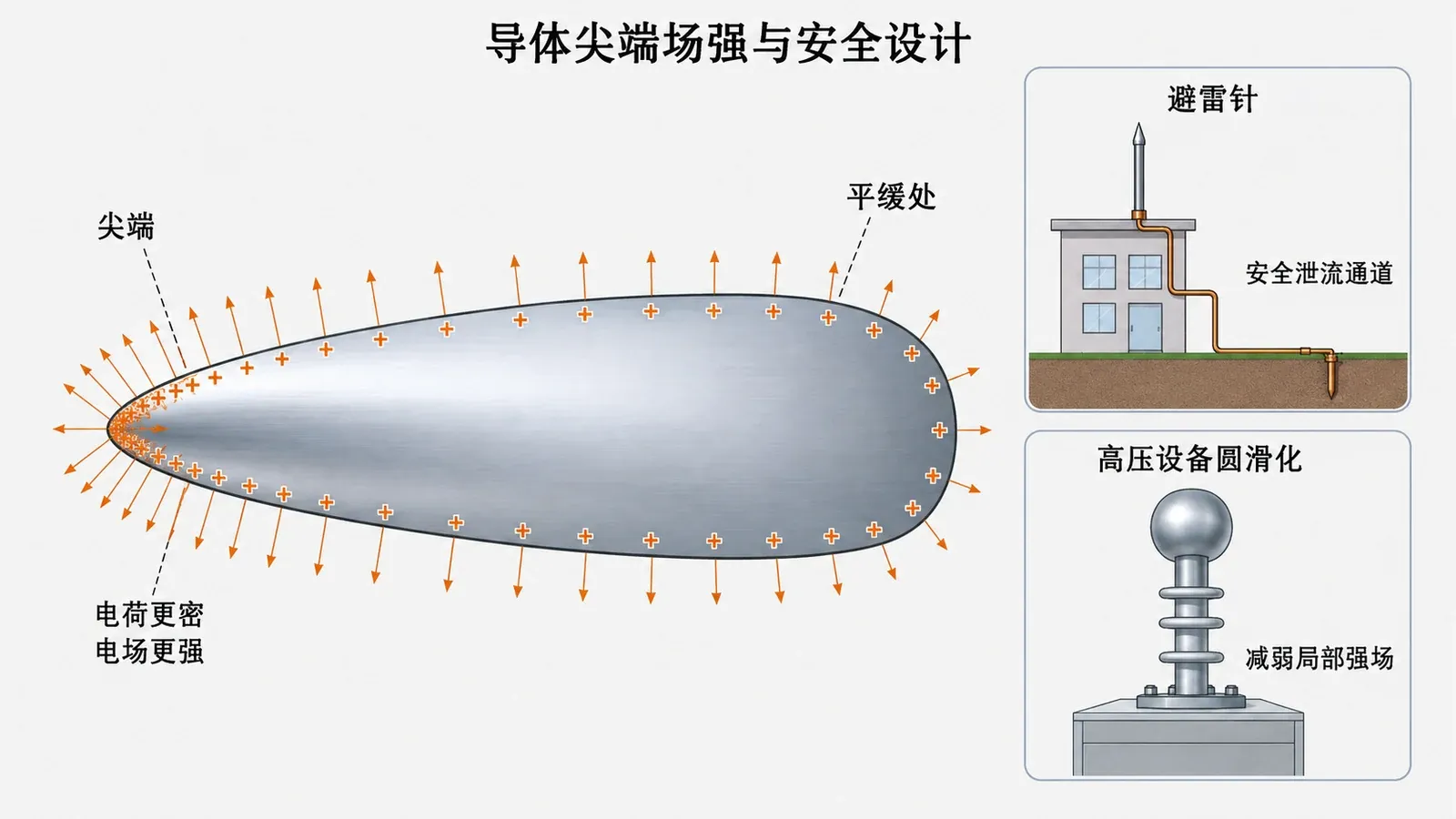

先比较下图中尖端和平缓处的电荷疏密，再判断避雷针和高压设备圆滑外壳分别利用了哪一种思路。

尖端附近的强场容易使周围空气电离，形成尖端放电或电晕。避雷系统用高处接闪部件、可靠引下线与接地装置，为雷电流提供受控的低阻通道；不能简单说成“尖针把所有雷都吸来”。相反，高压设备常把电极边缘做得圆滑，目的就是降低局部场强，减弱电晕和击穿风险。

一个常见近似很能说明趋势：两个相距很远、用细导线连接的金属球，半径分别为 $R_1$、$R_2$。平衡时两球等势，忽略相互影响有

$$\frac{Q_1}{R_1}=\frac{Q_2}{R_2}.$$

因此 $Q_1/Q_2=R_1/R_2$，但表面场 给出 。小球总电荷较少，表面场反而更强。陷阱就在这里：表面场取决于电荷密度，不只看总电荷。

---

四、导体空腔：先分清“材料内部”和“腔内空间”

1. 空腔内没有电荷时

一块导体内部挖出完全封闭的空腔，空腔里没有电荷。外部电场会让导体外表面的电荷重新分布，但导体材料内部仍有 $\boldsymbol E=0$。空腔边界属于同一个等势导体，整个边界电势相同；在腔内无电荷的条件下，满足这一边界条件的静电场解是腔内电势处处相同，因此腔内也有 $\boldsymbol E=0$。

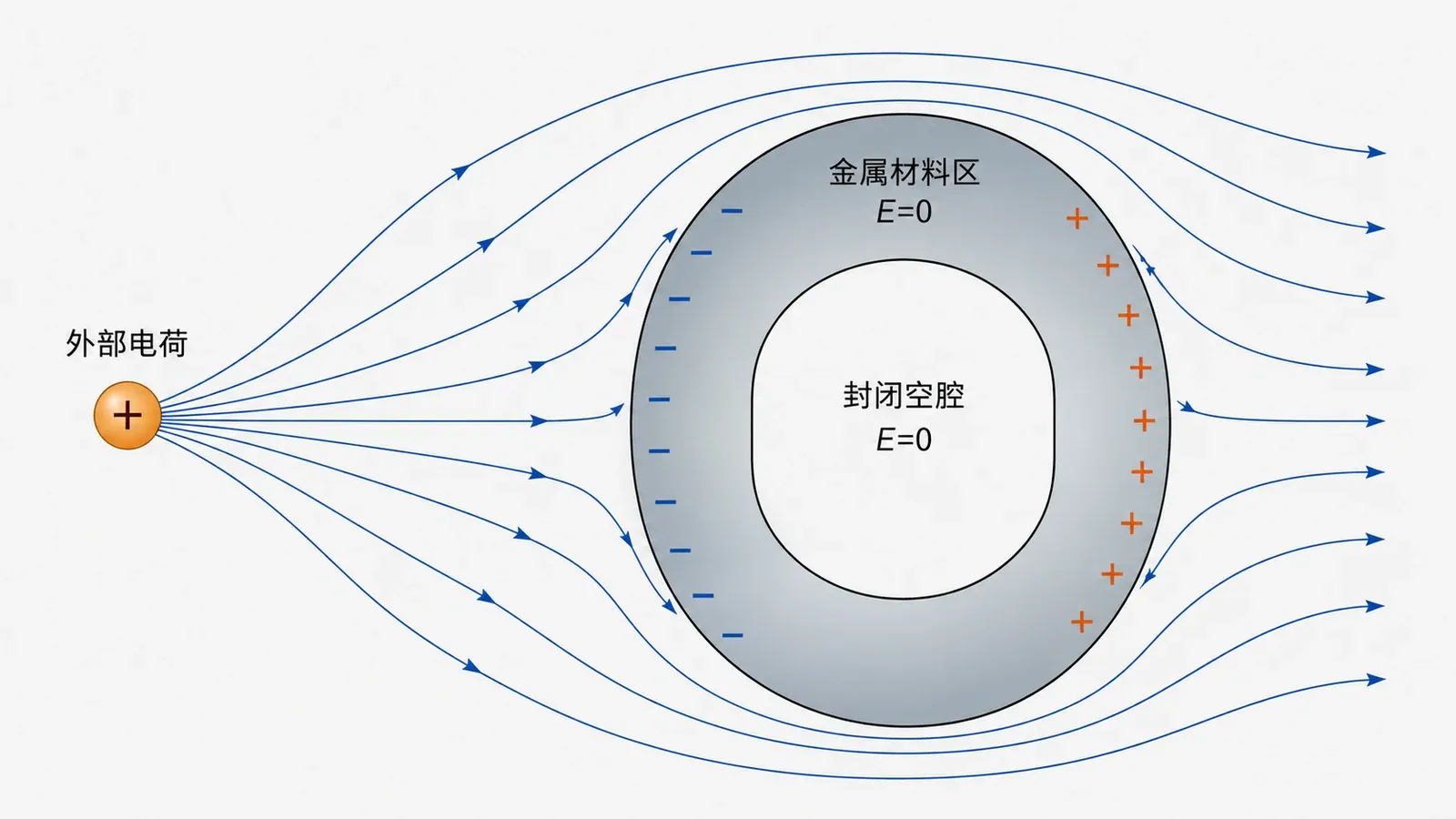

先看图判断：外表面明显已经不均匀带电，为什么空腔内仍然不需要“再生出一层电荷”来抵消外场？

因为外表面电荷已经把导体材料内的合场调成零，同时空腔的等势边界把无源腔内的唯一静电解限制为常量电势。这个结论要求空腔封闭且腔内没有电荷；开口金属罩只能近似削弱外场，屏蔽效果会受到孔径、形状和外场变化尺度影响。

2. 空腔里放入电荷时

现在把点电荷 $q$ 放进空腔，但不让它接触导体。腔内当然一般有电场，不能再说“金属壳里面处处无场”。真正始终无场的是导体材料本身。

在导体材料内部作一个包住空腔的高斯面。因为高斯面上 $E=0$，它包围的净电荷必须为零：

$$q+Q_{\text{内表面}}=0,$$

所以

$$Q_{\text{内表面}}=-q.$$

若导体原有净电荷为 $Q$，电荷守恒继续给出

$$Q_{\text{外表面}}=Q+q.$$

这两个式子只确定内、外表面的总电荷。若 $q$ 不在球形空腔中心，内表面感应电荷通常不均匀；高斯定理不会替你算出每一点的 $\sigma$。

如果导体里有多个彼此分开的空腔，账本仍可逐腔建立：在第 $i$ 个空腔内放有总电荷 $q_i$，包住该空腔且完全位于导体材料内的高斯面就给出该空腔内表面总电荷 $-q_i$。最后再用导体净电荷守恒，求所有外表面的电荷总量。各空腔里的电荷可以影响本腔内表面的局部分布，但不能让导体材料内部保留静电场。

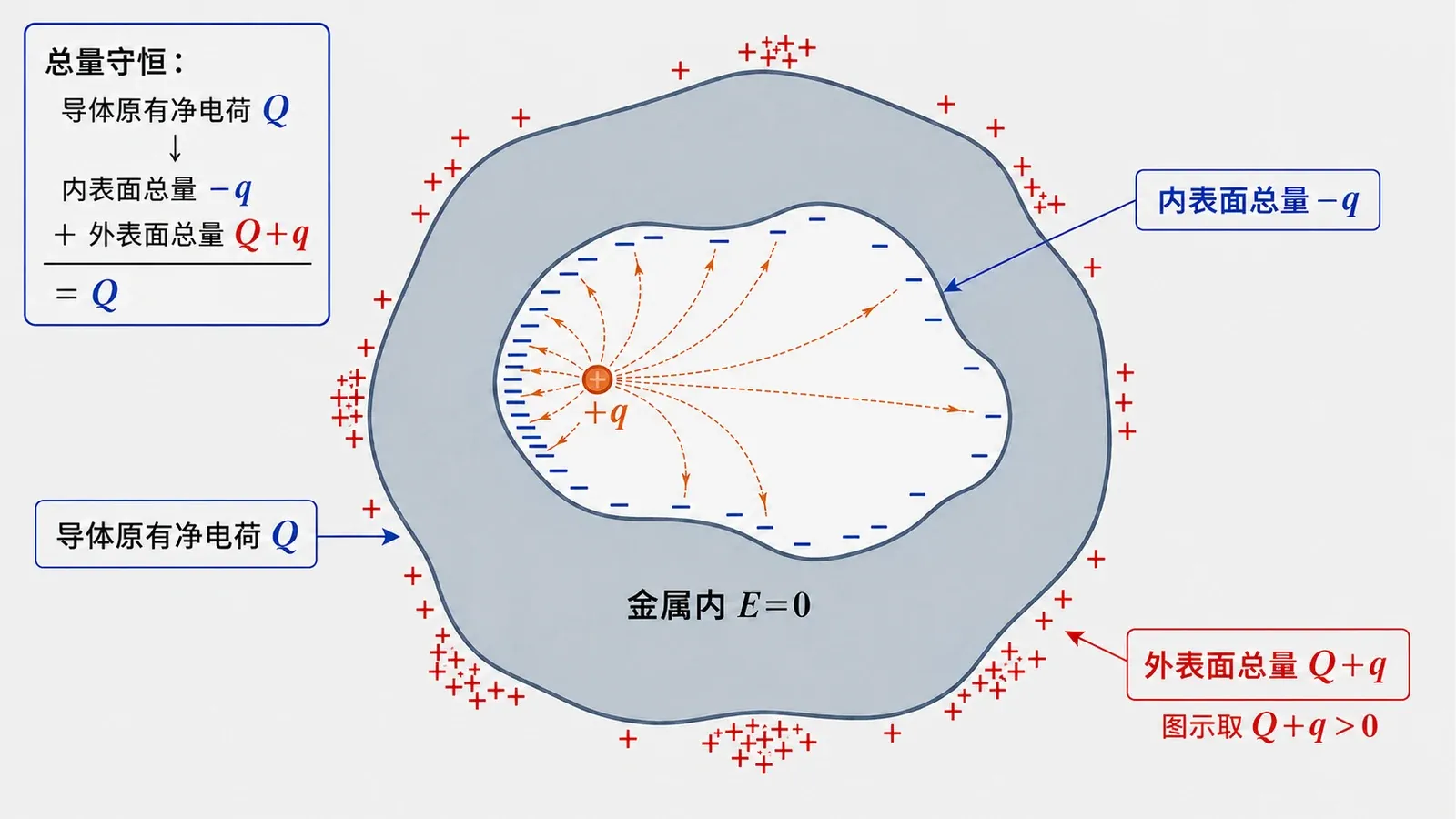

先沿图中的高斯面走一圈：它位于哪里才能保证面上处处无场？然后再核对内、外表面的电荷总量。

高斯面必须完全落在导体材料中。若把它画进空腔，面上电场一般不为零，就不能把通量直接写成零。下面的“电荷账本”允许你改变 $Q$、$q$ 和点电荷位置；先猜内外表面总量，再看电荷位置改变了什么、没有改变什么。

结果很清楚：移动 $q$ 会改变内表面的局部分布和腔内场，却不会改变 $Q_{\text{内表面}}=-q$；导体净电荷固定时，外表面总量也仍为 $Q+q$。做题时把“总量由高斯定理锁定”和“分布由边界条件决定”分成两行，往往能避开最隐蔽的错误。

---

五、接地不是一句“大地把电荷吸走”

1. 大地是一座巨大的电荷库

导体接地，意味着用导线把它与大地连通，使电荷可以在两者之间转移。由于大地尺度极大，转移通常数量的电荷几乎不改变它的电势；取大地为零势时，接地导体也被约束在零电势。

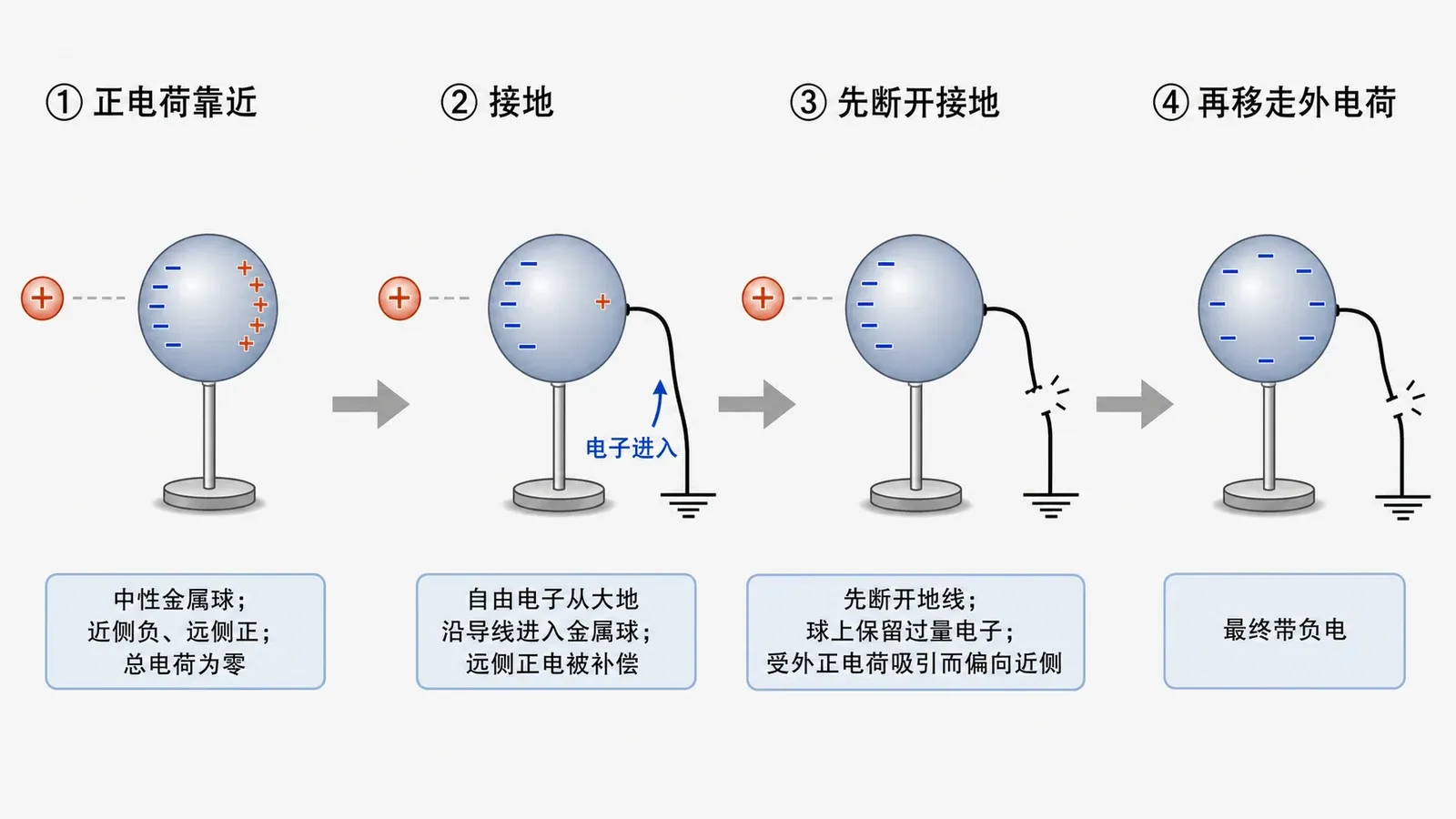

但电荷究竟流向哪里，不能靠“接地总是放电”判断。把正带电棒靠近中性金属球，球内电子先被吸向近端；保持棒不动再接地，大地中的电子可流入金属球。若此时先断开地线，再移走带电棒，多出来的电子被留在球上，最终球带负电。若先移走带电棒而地线仍连着，多余电子又能流回大地，球最终通常回到中性。

请先遮住图末端，只按电势与电场判断每一步电子是否还有通路，再核对操作顺序。

这套过程叫感应起电。它既没有创造电荷，也没有让外来的带电棒把电荷直接“隔空交给”金属球；真正跨越系统边界的是地线中的电子。

下面故意允许你把“断地线”和“移走带电棒”交换。先安排顺序，再观察最终电性，看看哪一种错误操作会把刚得到的净电荷送回大地。

复盘时只记住一句顺口溜还不够。真正可靠的判断是：先确定外来电荷怎样改变导体电势，再检查地线是否仍提供电荷交换通路。外来电荷符号反转时，电子流向和最终电性也随之反转。

2. 接地空腔导体的电荷账

若空腔内有电荷 $q$，内表面总电荷仍必须为 $-q$，无论导体是否接地。不同之处在于，接地后导体的净电荷不再固定，电荷可与大地交换。在没有其他外部场源、取无穷远与大地同为零势的理想情况下，外表面可以没有电荷，外部场为零；这时导体最终的净电荷为 $-q$。若接地前导体净电荷为 $Q$，它从大地获得的净电荷为 $-q-Q$；只有初始中性时才为 $-q$。

注意条件：若外部还有其他带电体，接地导体外表面仍可能出现感应电荷；所以不能把“接地”机械翻译成“外表面永远无电荷”。

---

六、静电屏蔽究竟屏蔽哪一边

手机在金属电梯里信号变弱，常被拿来类比静电屏蔽，不过无线电波是随时间变化的电磁场，完整机制还涉及频率、趋肤效应和孔缝。本章只讨论静电情形。

对封闭导体空腔，可以分两种任务。

一是防外扰内：空腔内没有电荷时，外部静电场只改变外表面电荷分布，腔内保持无场。这个结论不要求导体接地。

二是防内扰外：空腔内有电荷时，内表面出现总量为 $-q$ 的感应电荷。若导体未接地，外表面一般还会出现总量为 $Q+q$ 的电荷，外部通常有场；若导体接地且没有其他外部场源，电荷可与大地交换，理想情况下外部场可为零。

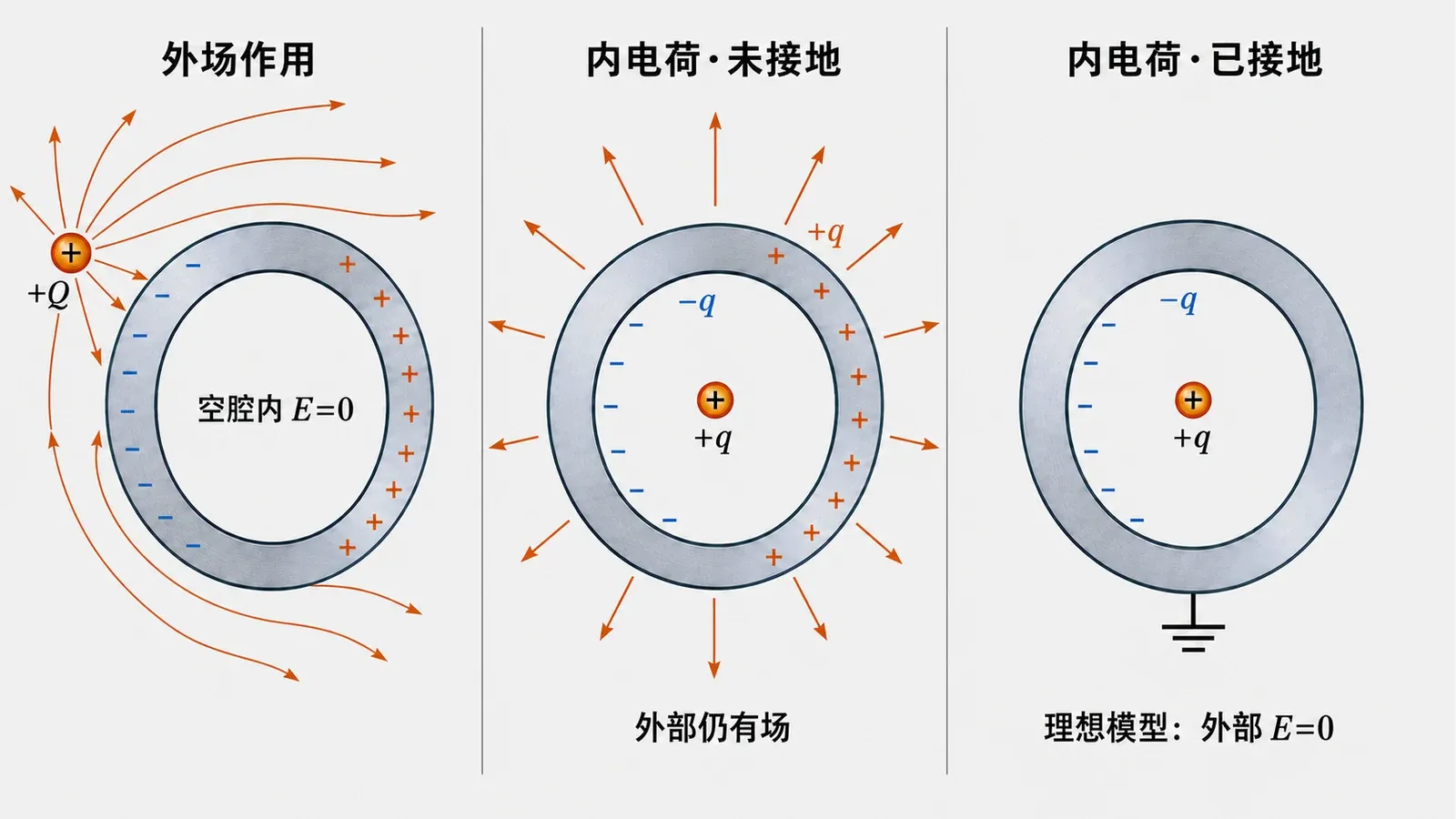

先比较下图三种情形，不要只问“壳里有没有场”，而要分别检查空腔、导体材料和外部空间。

因此，导体材料内部无场是三种情形共有的静电平衡性质；空腔内是否无场、外部是否无场，则取决于腔内有无电荷和导体是否接地。下面切换场景并先选出“哪些区域无场”，再看电荷分布为什么支持你的答案。

若你刚才把三个场景都选成“壳内壳外全部无场”，恰好踩中了本章最常见的概念陷阱：静电屏蔽不是金属壳无条件抹去两侧电场。考试或工程判断中，要把区域和条件写完整，尤其不能把“导体材料内部”偷换成“几何上被外壳包围的一切空间”。

---

七、有导体时怎样组织计算

导体一加入，原本未知的往往正是表面电荷分布。逐个猜电荷位置通常走不远，更稳妥的方法是同时使用四类条件：导体材料内 $\boldsymbol E=0$；同一导体等势；表面外侧场垂直表面并满足边界关系；再配合高斯定理和总电荷守恒。

这些条件的能力边界也要分清。高斯定理永远成立，却只有在球、柱或平面对称足够强时才便于直接求场强；导体等势永远给出边界限制，却不保证你能用初等函数写出表面电荷分布。遇到不规则导体时，大学物理基础题通常只要求判断零场区、电荷符号和总量，而不是凭一张草图计算每一点的精确场强。

以同心球体系为例：半径为 $a$ 的金属球带电 $q$，外面套着内、外半径分别为 $b$、$c$ 的同心金属球壳，球壳净电荷为 $Q$，且 $a<b<c$。球对称性允许我们取同心球形高斯面。

在内球内部与球壳材料中，静电平衡给出 $E=0$。在 $a<r<b$ 的真空间隙，高斯面只包围 $q$；在 $r>c$ 的外部，高斯面包围总电荷 $q+Q$。于是

$$E_r(r)= \begin{cases} 0,&r<a,\\[4pt] \dfrac{1}{4\pi\varepsilon_0}\dfrac{q}{r^2},&a<r<b,\\[8pt] 0,&b<r<c,\\[4pt] \dfrac{1}{4\pi\varepsilon_0}\dfrac{q+Q}{r^2},&r>c. \end{cases}$$

再把高斯面放进球壳材料，因通量为零可得内表面电荷为 $-q$；结合球壳净电荷 $Q$，外表面电荷为 $Q+q$。这里每一步都有明确分工：静电平衡负责把材料区的场设为零，高斯定理负责锁定包围净电荷，对称性才负责把 $E$ 提出通量积分。没有球对称性时，电荷总量关系仍可成立，但不能照搬 $E\,4\pi r^2$。

学到这里，导体的故事已经闭合：自由电荷移动，直到内部无场、导体等势；表面电荷再通过边界条件决定外侧场。下一章把金属导体之间填入电介质后，束缚电荷也会重排，但它们不能像自由电子那样在整块材料中迁移。正是这种差别，引出了极化、电容和静电场能量。

---

章末练习：先标区域与条件，再列电荷账

1

静电平衡时导体内部电场为零，因此导体表面和导体空腔内都一定没有电荷。

正确错误

2

关于真空中静电平衡导体表面附近的电场，下列说法正确的是

A.电场切向分量为零B.紧邻外侧法向场满足 Eₙ=σ/ε₀C.所有曲面导体的 σ 都处处相等D.导体电势处处相等但不一定为零

提交

3

封闭金属壳的空腔内无电荷，壳外放置一个点电荷。达到静电平衡后，正确判断是

A.导体材料内与空腔内电场都为零B.只有导体材料内电场为零，空腔内一定有场C.空腔内无场必须以金属壳接地为条件D.外表面不会发生电荷重排

4. 一个孤立金属球半径为 $0.20\ \mathrm{m}$，带电荷 $8.0\ \mathrm{nC}$，周围无其他带电体。求表面电荷密度、紧邻表面外侧的场强和球内电势。取无穷远电势为零。

显示答案

球对称条件下 $\sigma=Q/(4\pi R^2)=8.0\times10^{-9}/[4\pi(0.20)^2]\ \mathrm{C/m^2}\approx1.59\times10^{-8}\ \mathrm{C/m^2}$。表面外侧 ，方向沿径向向外。球内场为零，所以球内各点电势等于球面电势，。注意“球内场为零”并不表示球内电势为零。

5. 半径分别为 $R$ 和 $2R$ 的两个金属球相距很远，用细导线连接后达到静电平衡，忽略两球相互影响。若总电荷为 $3Q$，求两球电荷量之比、各自电荷量以及表面场强之比。

显示答案

连接后两球等势，$kQ_1/R=kQ_2/(2R)$，所以 $Q_1:Q_2=1:2$。再由 ，得 、。表面场 ，故 。小球总电荷较少，但表面电荷密度和场强更大。

6. 一个带空腔的孤立导体原有净电荷 $Q=5.0\ \mathrm{nC}$，空腔内放入但不接触导体的点电荷 $q=-2.0\ \mathrm{nC}$。求内、外表面总电荷。若移动点电荷的位置，哪些结论不变？

显示答案

取完全位于导体材料内并包围空腔的高斯面，面上 $E=0$，故 $q+Q_{\text{内}}=0$，得到 $Q_{\text{内}}=+2.0\ \mathrm{nC}$。导体净电荷固定为 ，所以 ，也可用 得到。移动 会改变内表面电荷的局部分布和腔内场，但内表面总量 与外表面总量 不变。

7. 半径 $a$ 的带电金属球位于内、外半径为 $b$、$c$ 的同心金属球壳中心，内球电荷为 $+q$，球壳净电荷为 $-q$。写出各表面电荷及四个区域 $r<a$、$a<r<b$、、 的场强。

显示答案

内球的 $+q$ 位于其外表面。为使球壳材料内场为零，球壳内表面必须有 $-q$；球壳净电荷本来就是 $-q$，所以球壳外表面电荷为零。由球对称性和高斯定理，$r<a$ 时 $E=0$；$a<r<b$ 时 ，方向径向向外； 时 ； 时包围总电荷为零，故 。外部无场来自该球对称体系的总电荷为零，不应被误记成“任何未接地金属壳都能屏蔽内部电荷对外的影响”。

8. 用正带电棒给绝缘支架上的中性金属球感应起电。请写出能使金属球最终带负电的操作顺序，并解释若在地线仍连接时先移走带电棒，最终为什么通常不带电。

显示答案

正确顺序是：正带电棒靠近金属球；保持棒不动，将金属球接地；先断开地线；最后移走带电棒。接地期间，正带电棒降低附近电子的电势能并吸引电子由大地进入金属球；先断地线可把多余电子留在球上。若地线仍连接时先移走带电棒，维持电子流入的外场条件消失，多余电子仍可经地线返回大地，最终球通常恢复中性。

9. 一个原本不带电的空腔导体，腔内有点电荷 $+q$。分别讨论导体未接地与接地两种情形下内表面、外表面的总电荷，以及导体材料内和腔内是否有场。接地情形假设外部无其他场源。

显示答案

两种情形中，为使导体材料内场为零，内表面总电荷都为 $-q$，导体材料内都无场；空腔里有点电荷，腔内一般有场。未接地时导体净电荷保持为零，所以外表面总电荷为 $+q$，外部一般有场。接地后电荷可与大地交换；在题设理想条件下外表面可为零，外部无场，导体净电荷成为 $-q$。

10. 某高压装置的金属电极边缘出现明显电晕。工程师提出两项措施：把尖锐边缘改成圆滑曲面；另加一根可靠连接大地的尖端接闪部件。说明两项措施分别利用什么物理规律，并指出“避雷针会把周围所有雷电吸过来”为什么不严谨。

显示答案

把电极边缘做圆滑可减小局部表面电荷密度和紧邻表面的场强，从而降低空气电离、电晕与击穿风险。接闪部件利用尖端附近场强较大且本身与引下线、接地装置构成受控导电通路，使可能到来的雷电流优先沿设计路径泄入大地。雷击过程受云地电场、先导发展、位置与几何等共同影响，避雷系统的核心是提供保护范围和安全泄流路径，而不是保证把任意雷电都“吸”来。
