第8章 设计性、研究性与虚拟仿真实验

两组同学都想“研究空气阻力对单摆的影响”。第一组换了三块面积不同的阻尼片，每次只测一个周期；第二组连续记录摆幅衰减，却在换阻尼片时顺手改了摆长。两组都忙了半天，也都画出了曲线，可当老师问“你的结论究竟由哪组证据支持”时，大家突然卡住了：第一组的数据太少，第二组又分不清变化来自阻尼片还是摆长。

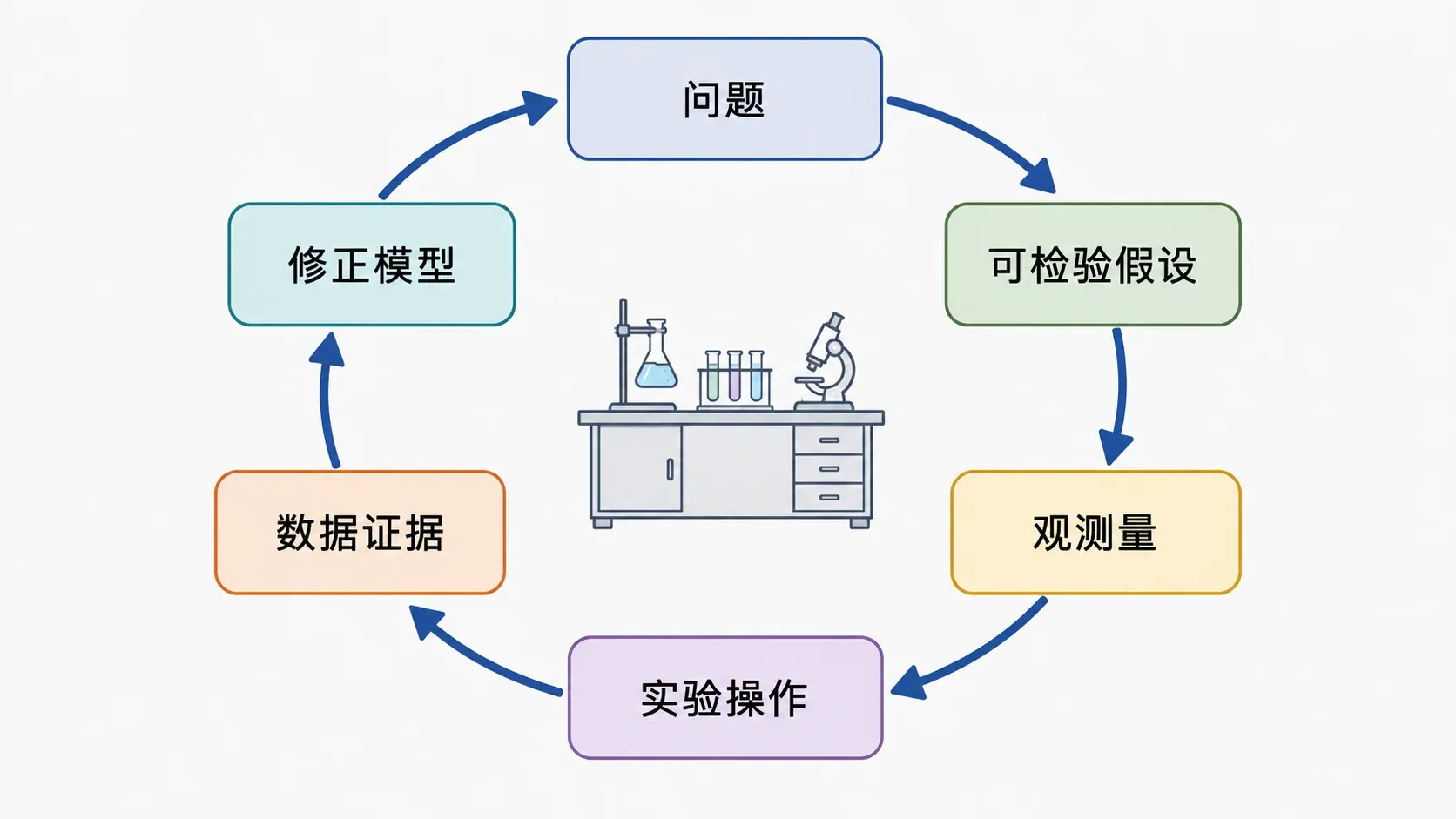

开放实验的步骤少、选择多，并不等于可以“边做边看”。越没有现成步骤，越要把问题、模型、观测量、仪器、控制条件和判断标准连成证据链。设计性实验要求在设备边界内自拟方案；研究性实验还要用证据回答不预设结果的问题，并允许模型被数据修正。

本章用三个小项目贯穿这条链：阻尼片面积怎样影响摆幅衰减、LED照度怎样随距离变化，以及RC暂态的仿真预测为什么会与实测不完全重合。项目可以替换，方法不能省略：每个项目都要说清实验目的、可观测量、物理模型、仪器选择、原始记录、数据处理、不确定度与误差、安全边界和报告方式。

动手前先查清“这个方法凭什么可用”

开放题不附固定步骤，更不能跳过资料与方法核查。先记录相关课程资料、实验手册或仪器说明书的名称、版本或日期及适用条件，再比较候选方法：它们直接测什么量，依赖哪些模型，在哪个量程、频率、几何或环境范围内有效？例如视频追踪和光电门都能研究摆的运动，前者给连续位置却依赖尺度与透视标定，后者计时精确却未必直接给出振幅。方案应说明为何选其中一种，以及关键参数、校准和判断阈值依据什么确定。这样做不是在报告里堆书名，而是防止把别人的结论脱离条件搬进自己的装置。

先把“我想研究”改写成“证据能回答”

“研究单摆”“研究照度”“研究电容充放电”都只是主题，不是实验问题。一个可检验问题至少要包含对象、可改变的量、可观测的响应和适用条件。例如：在小角度下，阻尼片迎风面积增大是否会使摆幅包络的衰减常量增大？要回答它，除改变面积和记录摆幅，还必须控制或标定整个摆的质量分布。

假设也不能写成“面积会影响阻尼”这种永远不会输的句子。若采用弱阻尼近似，可先提出

$$A(t)=A_0\mathrm e^{-\beta t},$$

装上阻尼片后，系统应按复摆处理。小角度、线性阻尼近似下有

$$I_O\ddot{\theta}+c\dot{\theta}+mgd\theta=0,$$

其中 $I_O$ 是系统对悬点的转动惯量，$d$ 是悬点到系统质心的距离，$c$ 是阻尼力矩系数。振幅包络的衰减常量为

$$\beta=\frac{c}{2I_O},\qquad l_{\mathrm{eq}}=\frac{I_O}{md}.$$

$l_{\mathrm{eq}}$ 才是等效摆长，不能把它与 $d$ 混为一谈。只有 $m$、$d$ 和 $I_O$ 的影响受到控制或进入标定，才可把 的变化主要归因于气动阻尼 。若 对 明显弯曲，或不同初始角的 系统变化，则单一指数模型可能不够好。

注意，可检验不等于“必须证明原来的想法正确”。如果无论曲线怎样都能被解释成“有影响”，假设其实没有给证据留下反驳它的机会。研究性实验的价值恰恰在这里：结果与预测不一致时，你需要判断是操作失败、仪器失真，还是模型边界暴露了。

检查摆长是否量到整体质心，并核对两组方案是否在改变迎风面积时保持总质量和质心位置一致。

现在先想一想：两块阻尼片使总质量和质心位置都相同，能否直接比较 $\beta$？仍然不能。质量分布不同会改变 $I_O$，而 $\beta=c/(2I_O)$。一种做法是证明阻尼片对主摆体的质量和转动惯量贡献可忽略，并给出 、 均低于目标相对不确定度的量级判据；另一种做法是用配重同时匹配 、、。若无法匹配，就要分别标定三者，以复摆模型比较推得的 ，不能只在报告末尾写“存在误差”。

下面的方案生成器不会替你选题，它只检查一个问题是否已经落到能操作、能记录、能被证据反驳的层面。分别试着把三个项目的自变量、因变量和控制条件选错一次，再修成完整方案，你会看到“方向性预测”与“可证伪判据”缺一不可。

仪器不是越精密越好，先问它能不能看见变化

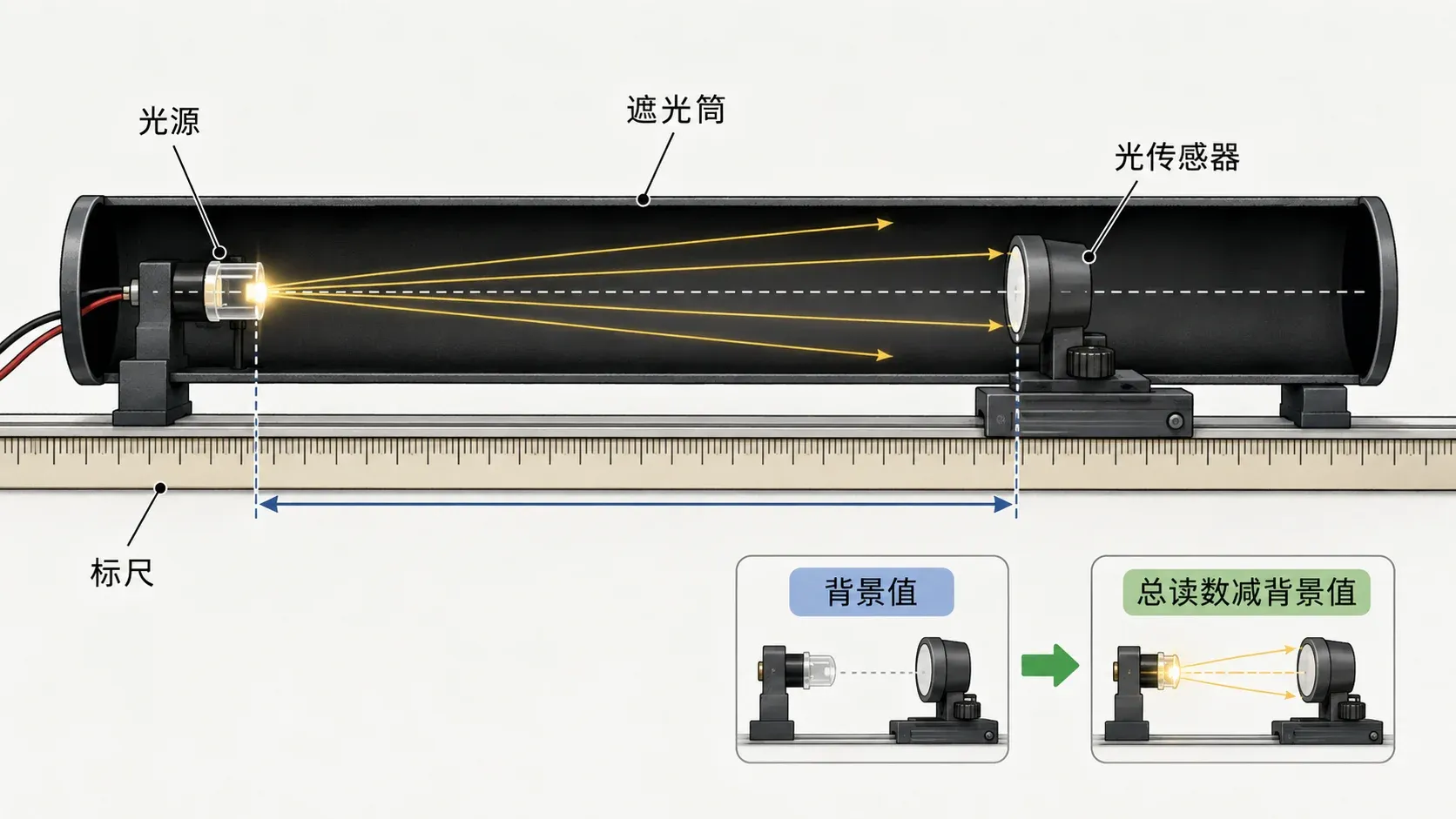

第二个项目检验LED照度与距离的关系。把光源近似为点光源、探测面垂直于光轴时，可从

$$E(r)=\frac{K}{(r-r_0)^2}+E_{\mathrm{bg}}$$

开始。$E$ 是传感器示值对应的照度，$K$ 汇集光源强度和响应系数，$r_0$ 表示机械标尺零点与等效发光中心的偏移，$E_{\mathrm{bg}}$ 是环境光背景。这个模型不是神奇公式：距离太近时LED尺寸不可忽略，光束和探头也未必满足点源几何；距离太远时有效信号可能与背景波动同量级。因而“多测几个距离”之前，先要找出模型和仪器共同可靠的工作区间。

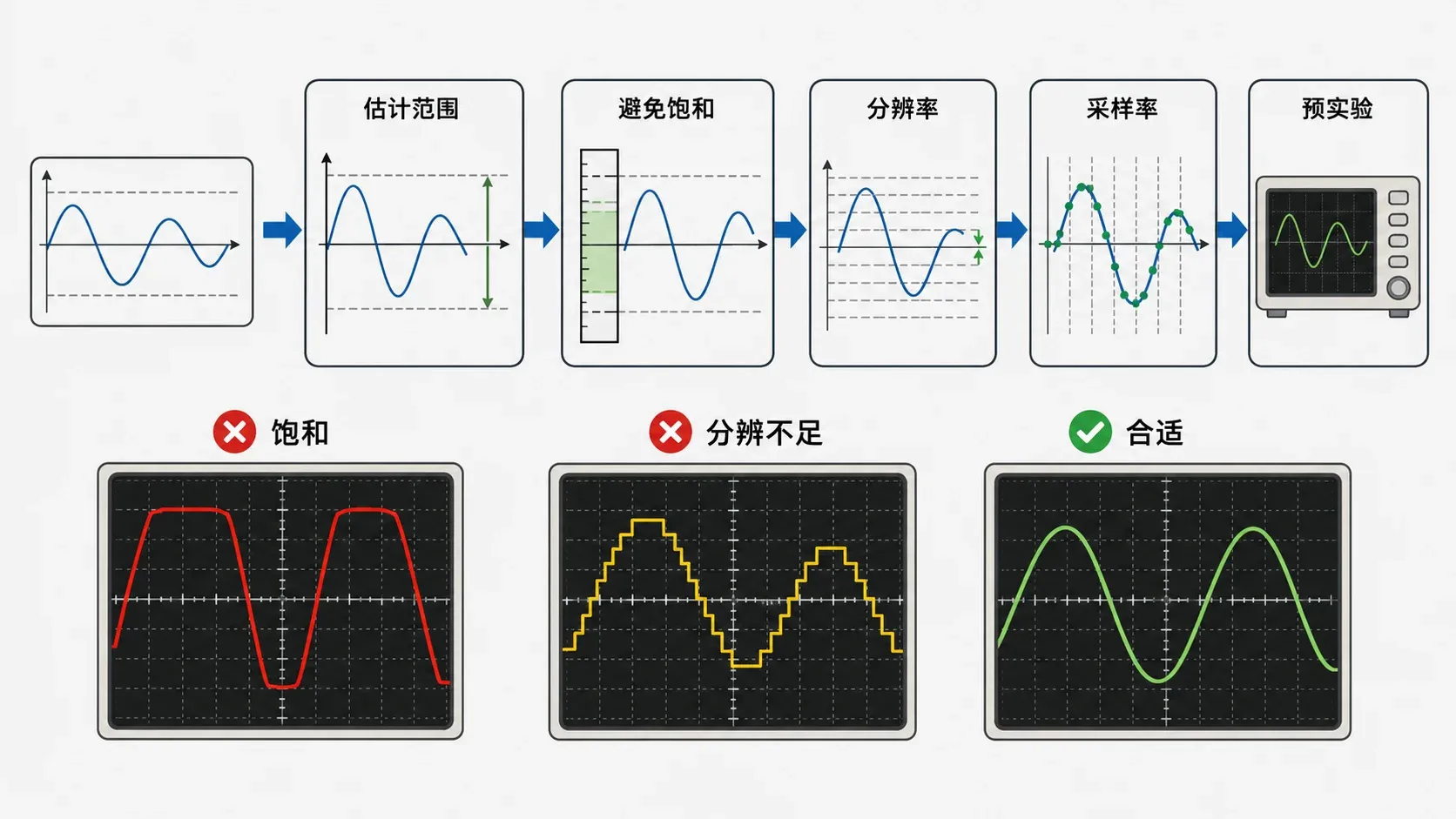

先做预实验，把探头放在预计的最近点和最远点。最近点若使传感器饱和，就要换大量程、降低光源驱动或拉开距离；最远点扣除背景后只剩末位跳动，就要缩短距离上限、改善遮光或改用更灵敏的探头。大量程能防止饱和，却常牺牲分辨率；分辨率很高也不代表准确度、线性度和稳定性同样好。选仪器的目标，是让预期变化落在可靠测量区间，并让主要不确定度与研究问题相匹配。

采样点也不是越密越科学。若只在很窄的距离区间密集取点，许多模型都能“看起来像直线”；若只测三个点，再漂亮的相关系数也难以暴露曲率。合理做法是先用粗间隔扫描全范围，再在变化快、模型分歧大或残差异常的区域加密。每个距离做若干独立复测，用于估计重复性；若担心LED升温导致缓慢漂移，可把距离次序随机化，或按“由近到远、再由远到近”的顺序测两轮来检查时间趋势。

你可能会说：“我直接选最高精度量程不就行了？”注意，这是个陷阱。最高灵敏度量程在近距离很可能饱和，饱和后的平台会被误判成物理规律变缓；反过来，始终用最大量程又会让远距离变化淹没在量化台阶里。下面这个方案设计器把量程、点数、重复次数、背景测量和取点顺序放到一起。先故意做一套“最近点饱和、最远点不可分辨”的方案，再调整到整个区间都有证据能力。

一个可执行的仪器清单不能只写“光源、传感器、直尺”。至少要记录LED驱动方式及限流设置、照度传感器型号和量程、标尺分度值、遮光筒几何、固定支架、环境温度计，以及采集软件或人工读数规则。调节顺序也有理由：先断电完成安装，确认光源与探头同轴且探测面垂直；再以限流状态通电，等待光源输出趋于稳定；随后测暗背景和环境背景，最后才按既定顺序采集距离数据。每次移动后都要等待支架静止和读数稳定。

预实验不是缩小版正式实验，而是专门找失败点

回到摆的阻尼项目。正式实验准备测五种阻尼面积、每种重复三次，并连续记录两分钟。看上去很完整，可如果摄像帧率太低、背景与摆球对比不足，或者阻尼太强使摆在十秒内就停下，整套计划会一起失效。预实验的任务不是提前得到一个“差不多的答案”，而是暴露量程、分辨率、稳定时间、控制难度和模型可辨识性。

先选最小、中间和最大三种面积各测一轮。视频追踪须记录帧率、曝光、相机距离和标尺，并使光轴垂直摆动平面；角度传感器或光电门则须说明直接测量量。每种配置都要标定“摆球+阻尼片+配重”整个系统的 $m$、悬点到系统质心的距离 $d$ 和 $I_O$，由 $l_{\mathrm{eq}}=I_O/(md)$ 得到等效摆长。只有用量级判据证明阻尼片的质量和转动惯量贡献可忽略时，才可退化成单摆，测悬点到摆球质心的距离。释放应无推力，初始角须在模型允许范围内。

预实验的数据处理也要先跑通。找出同一侧峰值 $A_i$ 及其时刻 $t_i$，作 $\ln(A_i/A_0)$ 对 图。若点近似沿直线分布，斜率约为 ；若残差呈系统弯曲，不要只追求一个更高的决定系数，应检查摩擦模型、幅度范围、基线位置和峰值识别。若不同面积的衰减太接近，增加重复次数未必比延长有效观测时间或提高位移分辨率更有用。

下面的预实验台让你改变摆角、记录时长、采样率、面积和重复次数。先预测数据能否分辨衰减，再查看含噪模拟结果和不确定度预算。尤其留意：增加重复次数主要改善重复性评定，不能自动消除摄像尺度标定偏差或起始角不一致。

正式方案还要区分“重复读数”和“独立复测”。重复分析同一段视频主要检验选点；重新释放单摆才纳入释放和装调波动。若结论要推广到一类阻尼片，还需覆盖不同样品，不能只对一片反复测量。

不确定度预算可以从影响最大的几项开始：摆长与比例尺标定影响位移换算，帧率与时间戳影响时刻，峰值识别和重复释放形成统计分量，阻尼片面积和安装角度则影响自变量。对于拟合得到的 $\beta$，应报告拟合标准不确定度或重复实验的离散程度，并讨论模型偏离带来的影响。不要把所有影响一律写成“人为误差”；能够通过操作改变、标定或对照检查的影响，才是真正可改进的对象。

前面的预实验工具按经验模型估算采样率、时长、重复次数和分辨率的影响。其中显示的阻尼参数是模拟估计，并非对图中采样点实际拟合得到；正式报告须使用真实原始记录和明确的拟合方法。

原始记录要允许别人追到每一步

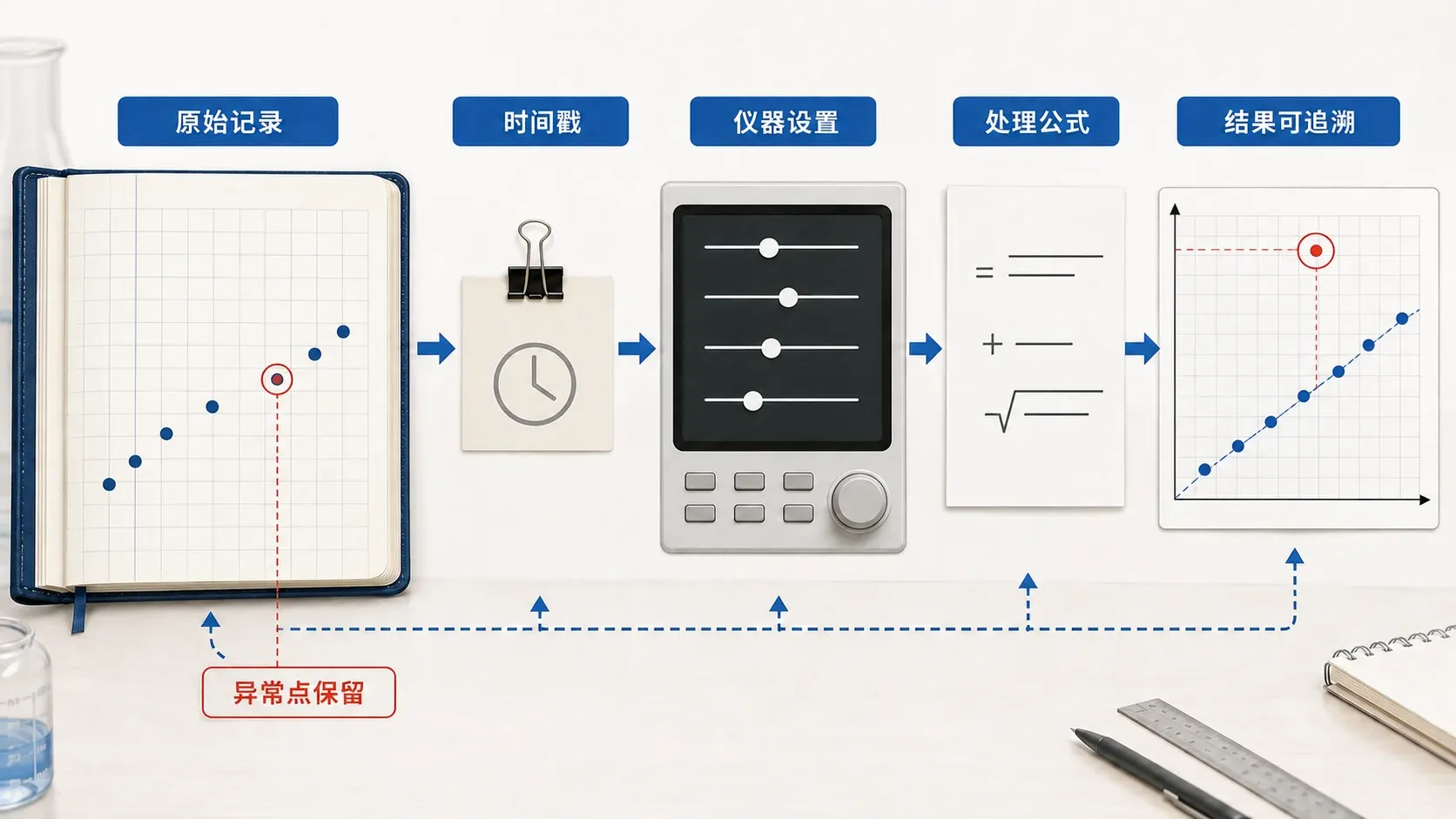

开放实验经常在数据“整理得太干净”时失去可信度。以照度项目为例，原始记录至少应包含日期时间、仪器和量程、光源电流、名义距离、实际读数、背景读数、稳定等待时间、操作顺序和现场备注。下表用模拟数据示范记录字段，不能作为真实实验记录提交：

这张表中的数值均为教学模拟值，目的在于示范证据字段。原始示值与背景分开保留，后续才可以重算 $E-E_{\mathrm{bg}}$；名义距离与零点修正不能悄悄合并；现场发生碰撞、量程切换或重启软件时，也要当场留下痕迹。纸质记录如需修改，应保留原数并签注原因；电子记录应保留原始文件和版本，不用复制粘贴后的整齐表格覆盖源数据。

处理照度数据时，可以先画 $E-E_{\mathrm{bg}}$ 对 $r$ 的散点图，再按测量几何决定是否引入 $r_0$ 做非线性拟合。若把 $1\mathrm{/}{r}^2$ 作横轴拟合直线，前提是零点偏移确实可忽略；若为了让直线“过得更漂亮”不断增加自由参数，模型会失去解释力。拟合之后必须看残差随距离、测量顺序和读数大小是否有结构。近距离残差同号可能提示点光源近似失效；残差随时间单调变化可能提示光源温升漂移；换量程处出现台阶则应检查量程校准。

遇到异常点时，先问发生了什么，再问要不要剔除。若原始记录明确写着“支架被碰撞，读数未稳定”，可以保留原值、注明原因并补测；若只是因为该点让指数或平方反比拟合变差，就没有资格删除。最好同时比较保留与剔除后的结果，说明结论是否依赖这一个决定。

实验失败也属于原始证据。所谓失败记录，不是一句“仪器坏了”，而是失败发生前的设置、观察到的现象、采取过的排查、仍未解决的部分和下一次准备改变的条件。这样下一组人才能避免重复踩坑，也能判断缺失数据是否造成选择性报告。真实、完整和可追溯比结果接近参考值更重要；不得编造、篡改、选择性隐藏数据，也不能把同伴完成的设计和分析写成个人成果。

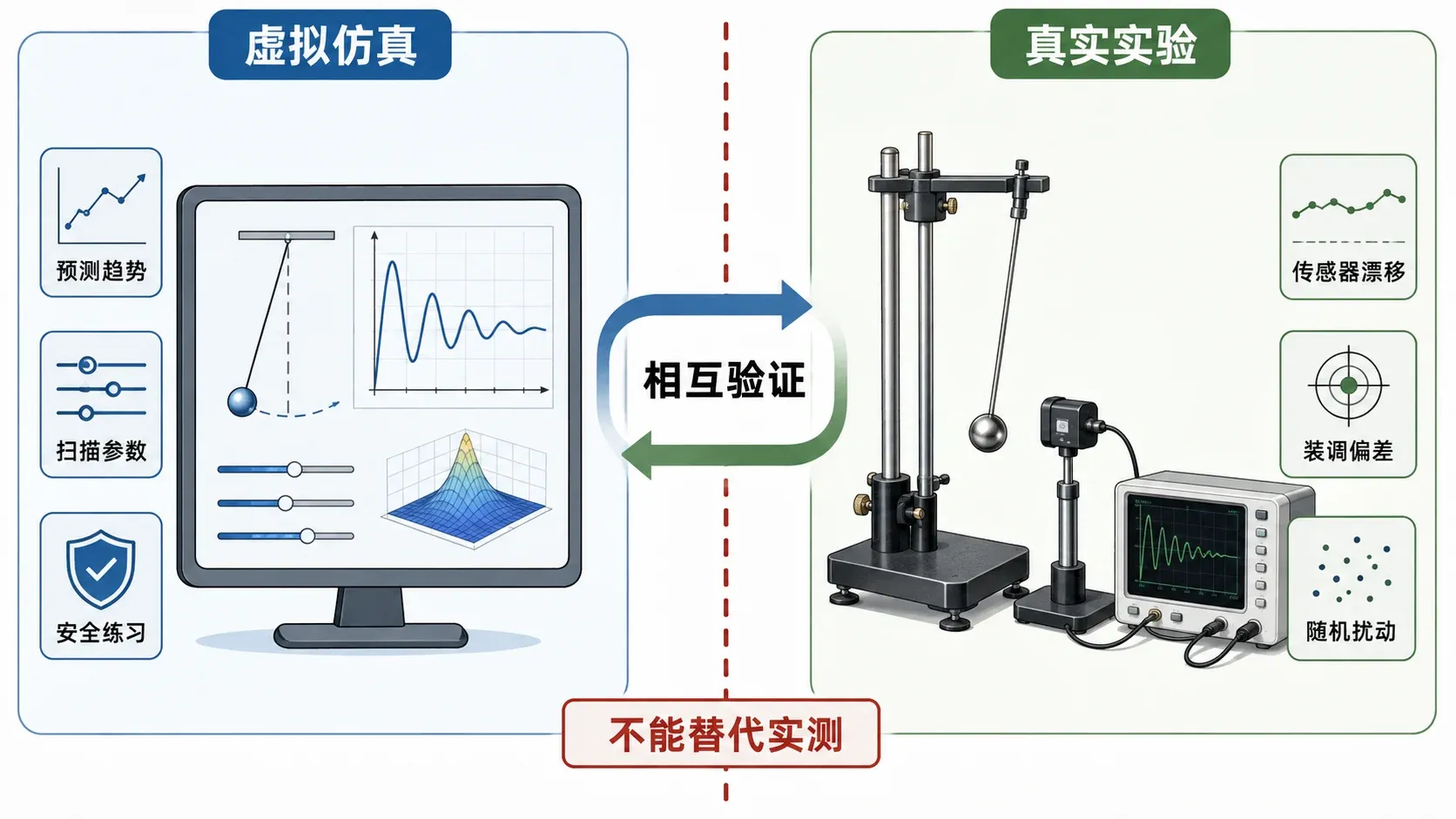

虚拟仿真先替你冒险，不能替你取得现实证据

第三个项目研究RC充电。阶跃电压经电阻作用于理想电容时，电容电压满足

$$U_C(t)=U_\infty-(U_\infty-U_0)\mathrm e^{-t/\tau},\qquad \tau=RC.$$

仿真非常适合先扫参数：让 $R$ 或 $C$ 改变一个数量级，观察采样窗应怎样设置；比较采样间隔过大、记录时间过短和噪声过强时，拟合出的 $\tau$ 怎样失真；还可以在不上电的情况下预演接线和故障判断。它使“预测—操作—证据—修正模型”的循环更快，但仿真给出的证据只检验你写进程序的模型。

沿信号节点检查 RC 接线：电容上端接探头尖端，电容下端、信号源返回端和地夹共地。

实物电路会多出元件容差、信号源内阻、示波器输入阻抗与探头电容、导线接触、触发抖动和环境噪声。若测得 $\tau$ 与标称 $RC$ 不同，先用元件实测值计算，再检查仪器负载和拟合区间。若只在仿真里把“真实时间常数”输入成测量结果，然后宣布实验吻合，那只是把答案喂给模型，并没有完成检验。

还要分清程序验证与物理验证：前者检查代码是否按设定方程运行，后者用独立实测检验模型。程序无错不等于模型正确；实测不合也应先查装调、校准和边界条件。

虚拟仿真适合预演高成本、不可逆或危险过程，也能训练取样与拟合。但涉及真实仪器响应、材料差异、装调、环境扰动或安全操作能力时，必须回到实物或真实数据。报告要说明仿真替代哪一步、保留哪些假设；能安全实施的关键测量，不应只用动画代替。

把方案变成可审查、可复现的报告

完整研究报告通常包括摘要、引言、方法、结果、讨论和结论。摘要概括问题、方法、主要结果与适用边界；引言交代问题为何值得测、资料与候选方法怎样比较，并提出假设。方法部分写明资料或仪器说明书的名称、版本或日期、关键参数依据、仪器量程和校准、装置几何、调节顺序、安全措施及采样规则；结果部分保留原始数据结构并说明修正、拟合、不确定度和异常处理；讨论把证据与假设对照，区分随机波动、系统影响和模型局限；结论限定能够推广的条件。必要的原始表、处理代码或计算记录可作为附录或配套材料。

研究日志和报告还要交代协作伦理。多人项目应说明方案、采集、分析和撰写的实际贡献；共享数据要保留单位、字段、仪器设置和处理版本。记录若含个人信息、未公开设备参数或合作单位数据，应按授权处理，不能为了“开放”擅自公开。可复现也不是把文件堆进压缩包，而是让有权限的读者知道怎样从原始记录得到图表。

提交前让同伴检查：问题是否可被否定，观测量能否由仪器和模型得到，采样能否覆盖变化，控制与复测能否区分主要解释，原始记录能否追溯，以及安全、伦理和虚实边界是否明确。若仍要靠作者口头补充，方案就没有真正闭环。做到这些，你得到的不只是一串数字，而是一条能交给别人检查、复现和改进的证据链。

课后研究任务

1. 把宽泛主题变成可检验假设

有人提出“研究摆长对单摆运动的影响”。请写出一个可检验假设，给出自变量、因变量和至少三个控制条件，并说明什么结果会使你怀疑假设。

查看方案要点

可限定为小角度条件下检验 $T=2\pi\sqrt{L/g}$。自变量是摆长 $L$，因变量是由多周期计时得到的周期 $T$；控制摆球质量与形状、初始角、悬点和计时方法，并尽量保持环境条件一致。可以检验 对 是否为过原点直线。若残差呈系统弯曲、不同初始角给出不同斜率，或截距显著偏离零，就应检查小角度条件、有效摆长定义、计时延迟和模型边界，而不是只宣布“有误差”。

2. 识别混杂变量

阻尼实验中，大阻尼片比小阻尼片重 $8.0\ \mathrm g$，且安装后摆球质心下移 $3.0\ \mathrm{mm}$。若直接比较衰减常量，可能混入哪些影响？怎样改进？

查看方案要点

质量变化会改变 $m$，质心下移会改变悬点到系统质心的距离 $d$，面积与配重的位置还会改变 $I_O$，安装方式也可能改变转轴摩擦。只匹配总质量仍不够；应同时匹配或分别标定 $m$、$d$、$I_O$，由 得到等效摆长，并用 比较阻尼。若阻尼片贡献可忽略，必须给出相对于主摆体及目标不确定度的量级判据。

3. 选择传感器量程

预实验显示照度最近点约为 $920\ \mathrm{lx}$，最远点扣背景后约为 $12\ \mathrm{lx}$。现有两个量程：$0$ 至 $1000\ \mathrm{lx}$，分辨率 $1\ \mathrm{lx}$；$0$ 至 ，分辨率 。应怎样安排测量？

查看方案要点

优先用 $0$ 至 $1000\ \mathrm{lx}$ 量程，它在最近点仍未饱和，且能分辨远端约 $12\ \mathrm{lx}$ 的信号。正式测量前还要观察最近点波动是否可能越过满量程，并留出安全余量；若会饱和，可稍增最近距离或降低驱动，而不是全程换到分辨率为 $10\ \mathrm{lx}$ 的大量程。换量程时须记录切换位置并检查量程间校准。

4. 设计采样与复测

LED输出在通电后十分钟内缓慢下降。请设计一种能区分距离效应与时间漂移的取点顺序，并说明重复读数与独立复测各回答什么问题。

查看方案要点

可先预热到规定稳定时间，再把距离点随机排序；也可做一轮由近到远、一轮由远到近，并在固定参考距离穿插监测。相同位置连续读数主要反映短时读数波动，重新移动并重新定位的独立复测还包含定位和装调波动。若参考点随时间单调变化，应进行漂移修正或缩短采集周期，并把修正依据保留下来。

5. 检查平方反比数据

扣除背景后，在 $r=0.20\ \mathrm m$ 与 $0.40\ \mathrm m$ 处测得照度分别为 $800\ \mathrm{lx}$ 和 $205\ \mathrm{lx}$。这些数据是否支持平方反比趋势？两点足以验证模型吗？

查看方案要点

平方反比预测距离加倍时照度变为四分之一，$800/4=200\ \mathrm{lx}$，与 $205\ \mathrm{lx}$ 接近，因此两点与趋势相容。但两点不能检验曲率、零点偏移或时间漂移，也无法可靠评估残差。还应在有效范围内增加多个距离点、独立复测、记录背景和不确定度，并比较含 $r_0$ 与不含 $r_0$ 的模型是否有物理依据。

6. 决定是否删除异常点

某个照度点偏离拟合曲线约 $6\%$，删除后决定系数明显提高，但原始记录没有碰撞、饱和或读数失稳的备注。你会怎样处理？

查看方案要点

不能只因拟合变好就删除。应保留该点，检查原始文件、测量顺序、量程、背景和残差结构，并在条件允许时按原方案复测。报告可以同时给出包含与不包含该点的敏感性比较，但剔除必须有独立于“结果不好看”的操作或统计依据。异常也可能提示模型漏掉了近场几何、漂移或非线性。

7. 用预算决定下一步

摆阻尼测量中，重复释放对应的方差分量约占合成方差的 $70\%$，时间分辨率占 $5\%$，尺度标定占 $25\%$。若只能增加一项投入，应优先换更高帧率相机还是增加独立复测？

查看方案要点

当前主要分量来自重复释放，优先增加独立复测、改善释放机构或统一初始条件更有效。更高帧率只直接改善占比较小的时间分辨率分量，投入后合成不确定度下降有限。不过在决定前还要确认各分量评定方法合理，并检查重复释放的差异是否其实来自可控制的系统变化。

8. 诊断RC仿真与实测差异

标称 $R=10.0\ \mathrm{k\Omega}$、$C=10.0\ \mathrm{\mu F}$，理想时间常数为 $0.100\ \mathrm s$，实测拟合得到 $0.116\ \mathrm s$。请给出至少三项按优先顺序进行的检查。

查看方案要点

先用电表或电桥测实际 $R$，读取电容容差或在可行条件下测实际 $C$，以实测值重算 $RC$；再检查示波器探头和信号源内阻是否改变等效电路；随后检查触发时刻、拟合起点、基线和电容是否充分放电。还可改变 $R$ 验证拟合时间常数是否近似成比例变化。不能直接把仿真参数改成 $0.116\ \mathrm s$ 后把重合当作解释。

9. 划定安全与伦理边界

一组同学发现一次失败记录会使报告“不够漂亮”，准备覆盖原始文件；另一组想用高压电源复现仿真里的极端参数，但未做安全审批。分别指出问题并给出正确做法。

查看方案要点

覆盖原始文件破坏数据追溯，属于不当处理；应保留失败数据、设置和原因，另存后续处理版本，并如实说明它是否影响结论。高压项目不能因仿真操作成功就跳过现实风险评估，必须遵守准入、审批、监护、断电放电和防护要求；若教学条件不允许，应只做仿真和安全范围内的等效实验，并明确证据边界。

10. 完成一页式立项方案评审

任选一个贯穿项目，写一页立项方案，让同伴判断实验是否值得并能够实施。这一页不能替代最终研究报告，至少应包含哪些内容？

查看方案要点

立项页至少写明资料与方法核查、问题与可证伪假设、变量、模型边界、仪器量程、装置与调节、预实验判据、复测和原始记录、处理与不确定度、安全伦理以及虚实分工。同伴按证据链指出缺口。最终报告仍须扩展为摘要、引言、方法、结果、讨论、结论和必要附录，完整呈现参数依据、数据与复现材料。
