第5章 电容器、电容与动态分析

照相机闪光灯(或手机相机闪光)只亮一瞬,自动体外除颤器则能在很短时间内释放较多电能。它们内部都有一种看起来很朴素的元件:两片彼此绝缘的导体。导线被绝缘层隔开,电荷明明不能直接从一片跑到另一片,这个元件怎么还能“装下”电荷,又为什么能在外电路中形成短暂电流?

绝缘层没有导电,电容器为什么能“充上电”?

把两块金属板分别接到直流电源两端。刚接通时,导线中有电流;过一会儿,电流却逐渐减小到零。拆掉电源,再用导线把两块板接到小灯泡两端,灯泡可能短暂发光。你可能会这样想:既然两板之间绝缘,充电时的电流一定穿过了绝缘层吧?可如果绝缘层真让电荷不断穿过,稳定后电流就不该消失。同一组金属板只因连接方式改变就出现不同现象,这已经提醒我们:先弄清电荷有没有进出极板的通路,才能判断后面的电荷量、电压和电场。

真正发生的事在外电路里:电源把电子从一块板搬到另一块板,使两板分别积累等量异号电荷。绝缘间隔阻止它们直接中和,电场和能量则建立在两板之间。

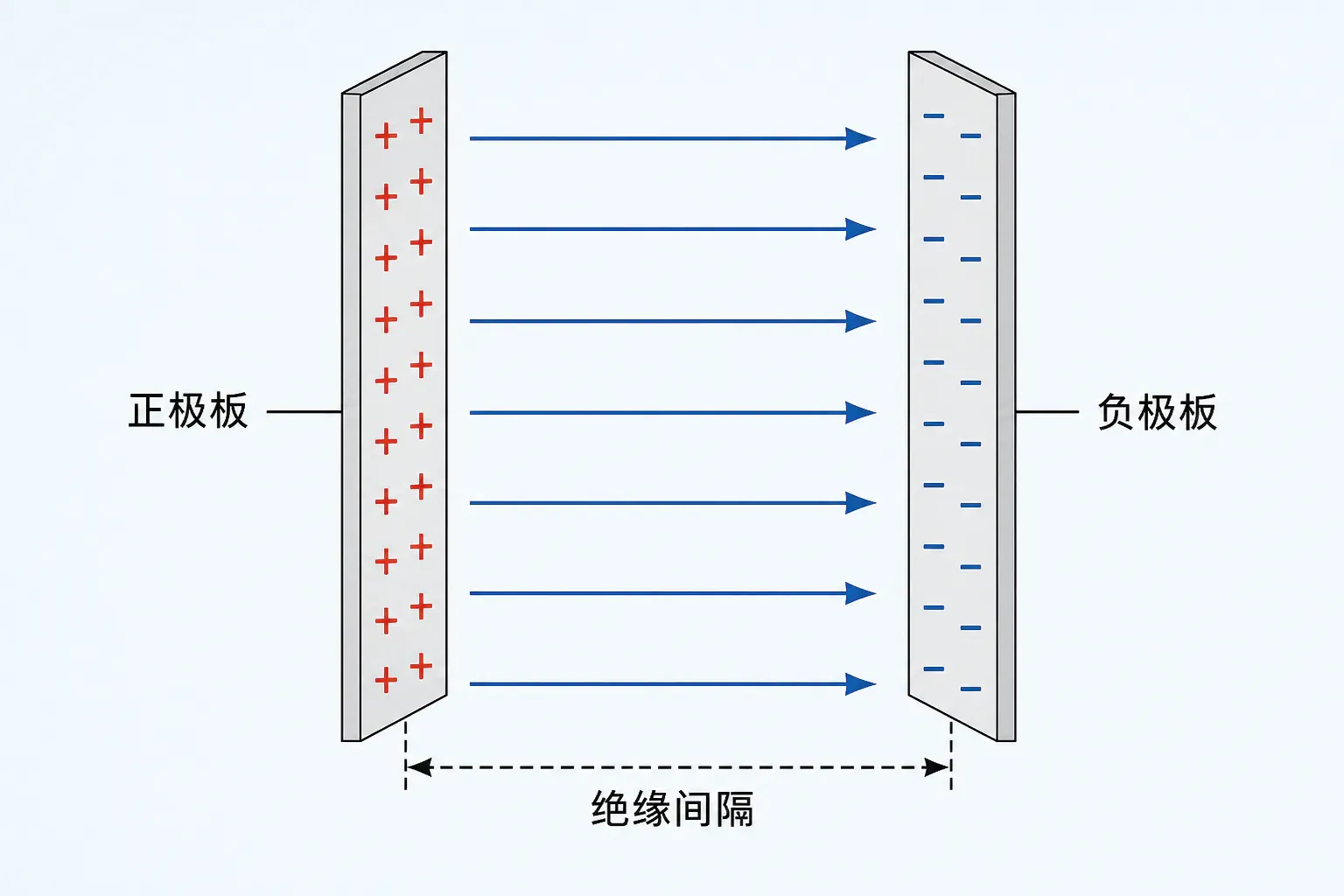

电容器由两块彼此绝缘、相距很近的导体组成,两板带等量异号电荷。

这也说明,电容器储存电荷并不要求电荷穿过绝缘层。两个彼此绝缘、又相距很近的导体,就组成一个电容器。导体不一定非得是平板,也可以是圆筒、球壳或其他形状。常见示意图画成两块平行金属板,只是因为这种结构容易研究。

电容器充电后,一块极板带电荷量 +Q+Q+Q,另一块带 −Q-Q−Q。我们说“电容器所带的电荷量为 QQQ”,指的是任意一个极板所带电荷量的绝对值,不是两板电荷量的代数和,也不是绝对值相加后的 2Q2Q2Q。

充电是使电容器两极板积累等量异号电荷的过程。充电时,传统电流沿外电路从电源正极流向电容器正极板,并从另一极板流向电源负极;电荷并没有穿过理想绝缘介质。充电完成后,理想直流电路中的电流为零,电容器两端电压与所接电源电压相等,能量储存在电场中。

放电是让两极板的异号电荷通过外电路逐渐中和的过程。放电电流方向与充电电流方向相反,储存的电场能转化为电阻的内能、灯泡的光能等其他形式的能。

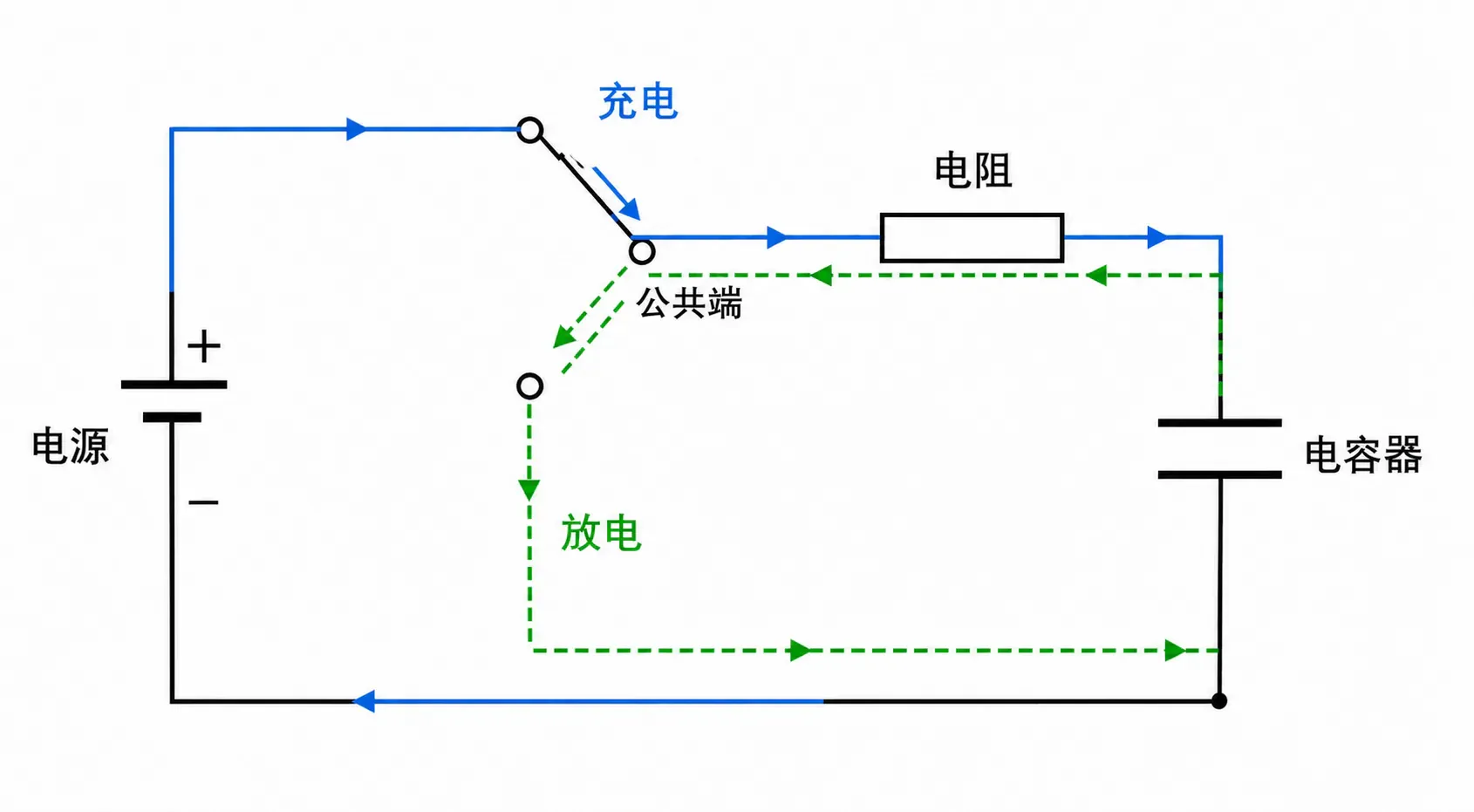

单刀双掷开关控制电容器的充电路径与放电路径,两过程电流方向相反。

电流回到零,极板并没有“空”

注意,这是个陷阱:充电结束后电流为零,只说明单位时间内不再有净电荷沿外电路迁移,不能推出极板电荷量为零。恰恰相反,此时两板已经积累稳定的异号电荷,板间存在电势差和电场。

另一个常见误解是把“电容器所带电荷量”理解成两板电荷量的代数和。理想情况下两板的代数和确实是零,可电容器显然已经充了电,所以定义必须取一个极板电荷量的绝对值。

断开电源,不等于给电容器放电

设一个理想电容器接在直流电源两端并充分充电,然后断开与电源的连接,同时保持两极板和外部导线绝缘。外电路电流当然为零,但极板电荷量会不会也立刻归零?先盯住电荷有没有离开极板的通路,别把“断开”自动翻译成“放完了”。

没有新的导电通路,理想电容器所带电荷量就保持不变;只有再用电阻连接两板,才真正形成放电通路,电荷量逐渐减小,电流方向与充电时相反。在复习题中,一看到开关断开就写 Q=0Q=0Q=0 是典型错误。判断的落脚点应当是:有没有允许电荷离开极板的闭合通路?

到这里,电容器“怎样带电”已经清楚了,可“能带多少电”仍没有答案。两只电容器都接到 6 V6\ \text{V}6 V 电源上,极板电荷量可能相差很大;要比较这种差别,就需要电容这个物理量。


电容:同样的电压,谁能带更多电荷?

甲电容器带 20 μC20\ \mu\text{C}20 μC 电荷,乙电容器带 30 μC30\ \mu\text{C}30 μC 电荷。能不能立刻说乙的储存电荷本领更强?还不能。假如甲只用了 2 V2\ \text{V}2 V,乙却用了 10 V10\ \text{V}10 V,两者承受的“推动电荷分离的条件”不同,单看 QQQ 就像只比较装了多少水,却不问容器被压到了多高的水压。

真正可比的是单位电压对应的电荷量。对一个确定的线性电容器,在正常工作范围内,两极板间电势差 UUU 增大时,所带电荷量 QQQ 按相同比例增大。比值

C=QUC=\frac{Q}{U}C=UQ​

保持不变,这个比值叫作电容器的电容。电容 CCC 表示电容器储存电荷的本领:在相同电压下,CCC 越大,电容器所带电荷量越大。

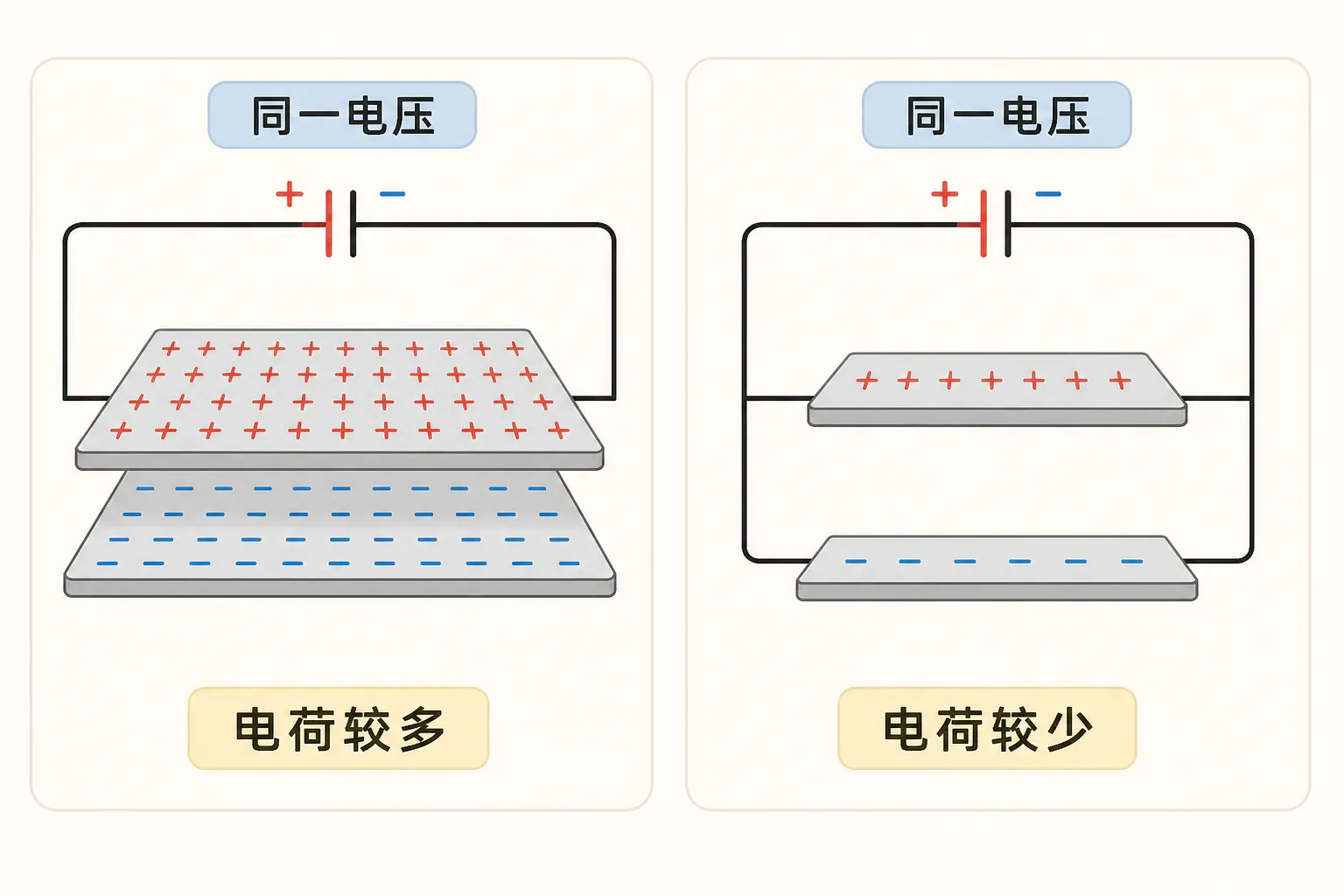

在相同电压下,电容较大的电容器极板上积累的电荷更多。

电容的国际单位是法拉,简称法,符号为 F\text{F}F。法拉是很大的单位,实际中常见微法和皮法:

1 F=106 μF=1012 pF1\ \text{F}=10^6\ \mu\text{F}=10^{12}\ \text{pF}1 F=106 μF=1012 pF

也就是说,1 μF=10−6 F1\ \mu\text{F}=10^{-6}\ \text{F}1 μF=10−6 F,1 pF=10−12 F1\ \text{pF}=10^{-12}\ \text{F}1 pF=10−12 F。单位换算时,前缀差几个数量级,结果就会差几个数量级。

在 Q−UQ-UQ−U 图像中,横轴取 UUU、纵轴取 QQQ 时,直线斜率 ΔQ/ΔU\Delta Q/\Delta UΔQ/ΔU 就是电容 CCC。斜率越大,表示同样增加一点电压时可以增加更多电荷,储存电荷的本领越强。

定义式不会让电容跟着 QQQ、UUU 变化

你可能会把 C=Q/UC=Q/UC=Q/U 读成“QQQ 越大,CCC 越大;UUU 越大,CCC 越小”。这恰好把定义式看成了决定式。这个式子用来定义和测量电容,不是说改变工作状态就能改变电容。一个确定的电容器,在没有改变结构、介质且未超出正常工作范围时,QQQ 与 UUU 同比例变化,比值 CCC 不变。

电容器外壳标注的额定电压或耐压值也不能忽略。超过允许电压,介质可能被击穿,电容器会失效甚至损坏。“电容越大”只描述储存电荷的本领,不等于“可以承受的电压越高”。

一只 4 μF4\ \mu\text{F}4 μF 电容器接到 6 V6\ \text{V}6 V 电源

先自己判断两个问题:这只电容器充分充电后,一个极板所带电荷量的绝对值是多少?如果把电源电压减为 3 V3\ \text{V}3 V,它的电容会不会也减半?先别让公式替你抢答,分清题目问的是电荷量,还是电容器本身的性质。

电荷量由 Q=CUQ=CUQ=CU 得

Q=4 μF×6 V=24 μCQ=4\ \mu\text{F}\times6\ \text{V}=24\ \mu\text{C}Q=4 μF×6 V=24 μC

若电压降到 3 V3\ \text{V}3 V,所带电荷量降为 12 μC12\ \mu\text{C}12 μC,但电容仍为 4 μF4\ \mu\text{F}4 μF。这里变化的是工作状态,不是电容器的储存本领。复习时看到 C=Q/UC=Q/UC=Q/U,要先问“电容器本身是否改变”;把 CCC 当成随 QQQ、UUU变化的量,是概念判断题中最常见的失分原因之一。

那么,什么才算“电容器本身改变”?极板的几何关系和板间介质都会算。平行板电容器把这些结构因素写进了一条清楚的决定式。


平行板电容器:结构怎样决定电容?

一只已经装好的平行板电容器,极板材料没换,电路也没动。只把两块板稍微拉远,电容却变小;让两板正对得更多,电容又变大;插入玻璃后,电容还会继续增大。这说明“电容器本身”不是只指材料名称,而是包括极板的几何关系和板间介质。

在极板面积较大、板间距远小于极板线度,并忽略边缘效应的近似下,结构与电容的关系为

C=ε0εrSdC=\varepsilon_0\varepsilon_r\frac{S}{d}C=ε0​εr​dS​

其中 SSS 是两极板的正对面积,ddd 是板间距离,εr\varepsilon_rεr​ 是板间介质的相对介电常数,ε0\varepsilon_0ε0​ 是真空介电常数。若用静电力常量 kkk 表示,也可写成

C=εrS4πkdC=\frac{\varepsilon_r S}{4\pi k d}C=4πkdεr​S​

所以,正对面积越大、相对介电常数越大,电容越大;板间距离越大,电容越小。这里说的是“正对面积”,两块板各自面积没变但相互错开时,SSS 仍会减小。

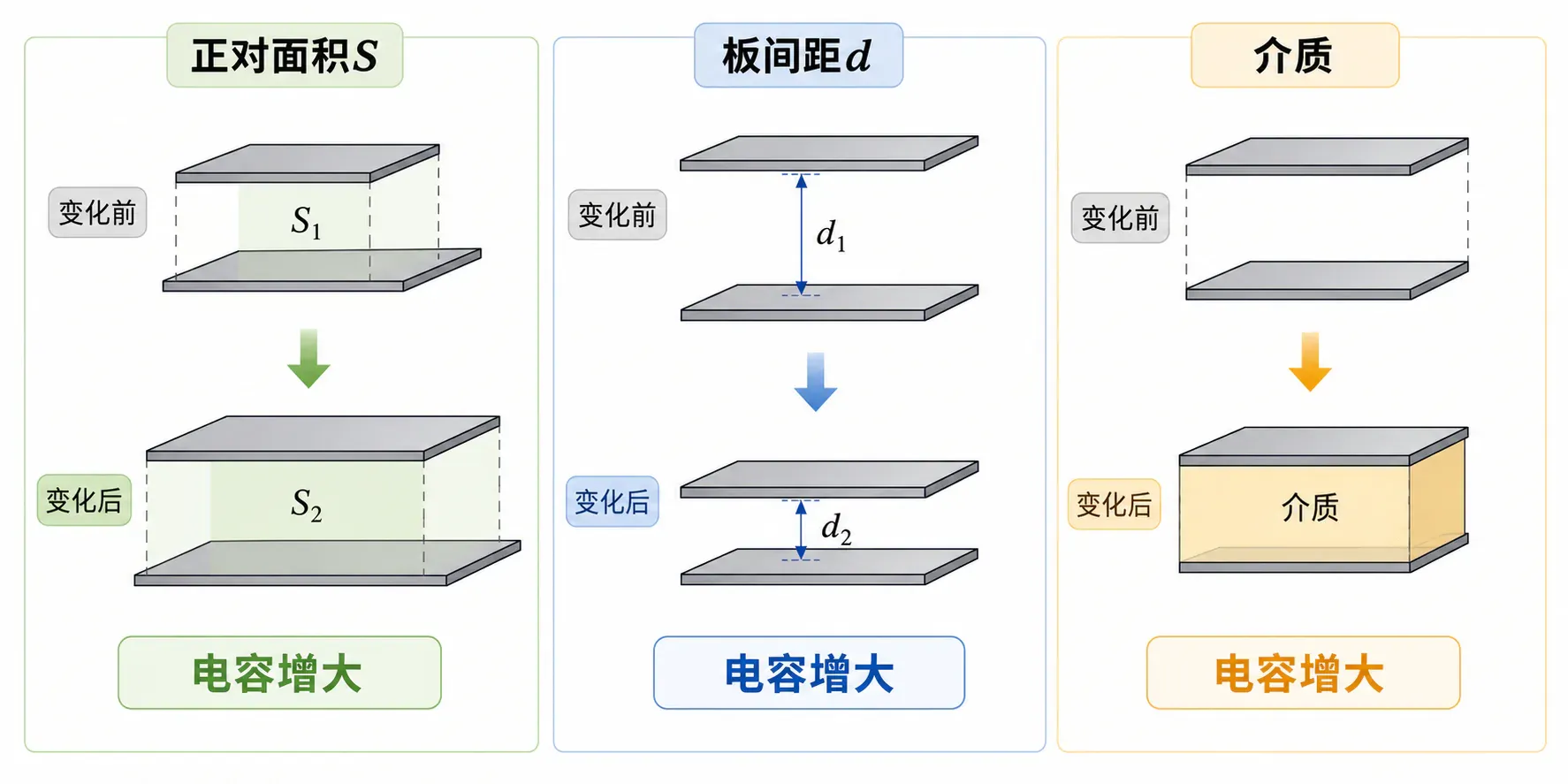

平行板电容器的正对面积、板间距和介质共同决定电容。

连接状态决定谁能保持不变

结构变化只是第一层。若还要判断电荷量 QQQ、电压 UUU 和板间场强 EEE,首先要看电容器是否仍与电源相连。

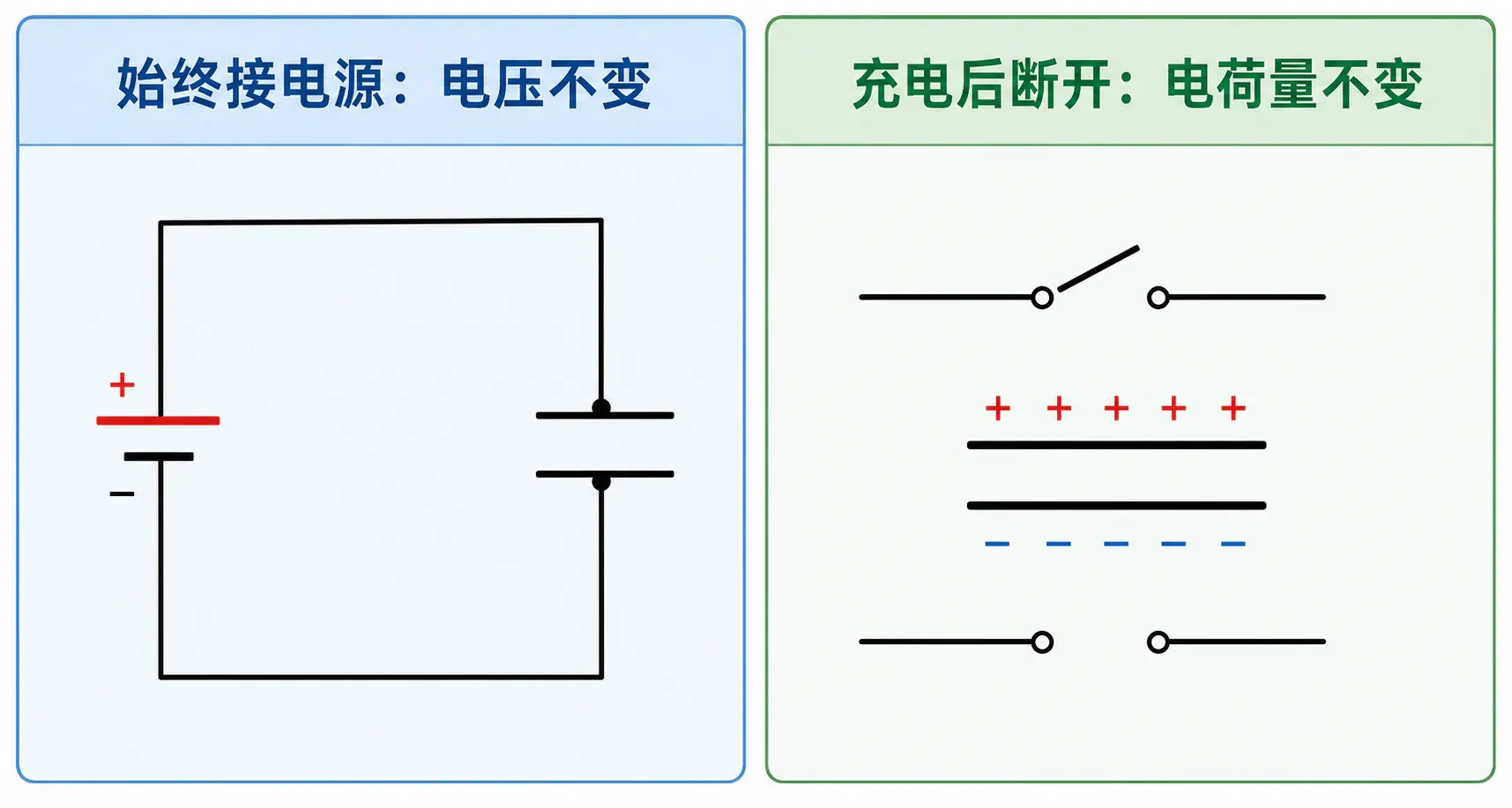

动态分析先分成始终接电源与充电后断开两类,分别锁定电压或电荷量。

情形一:电容器始终与理想电源相连。电源把两板电势差钳在恒定值,所以 UUU 不变。先由结构判断 CCC,再由 Q=CUQ=CUQ=CU 判断 QQQ,最后由 E=U/dE=U/dE=U/d 判断场强。

情形二:电容器充电后与外电路断开。两板没有电荷进出的通路,所以 QQQ 不变。先判断 CCC,再由 U=Q/CU=Q/CU=Q/C 判断 UUU,最后由 E=U/dE=U/dE=U/d 判断场强。把决定式代入还能得到

E=Qε0εrSE=\frac{Q}{\varepsilon_0\varepsilon_r S}E=ε0​εr​SQ​

因此,在 QQQ、SSS、εr\varepsilon_rεr​ 都不变时,只改变板间距 ddd,板间场强 EEE 不变。这条结论看起来反直觉,却正是动态分析里最容易卡壳的一步。

为什么只改板间距,场强有时不变?

E=U/dE=U/dE=U/d 很容易让人只盯住分母 ddd,却忘了 UUU 也可能随结构变化。始终接电源时 UUU 不变,增大 ddd 才会让 EEE 减小;断开电源且 QQQ 不变时,增大 ddd 会使 UUU 同比例增大,二者相除后 EEE 保持不变。

插入充满板间的电介质也要看边界。始终接电源时,εr\varepsilon_rεr​ 增大使 CCC、QQQ 增大,而 UUU、ddd 不变,所以 EEE 不变;断开电源时,QQQ 不变,CCC 增大,UUU 和 EEE 都减小。

若题目还问某固定点的电势,必须先找零电势参考点。接地极板的电势取零,在匀强电场中再按该点到接地板的距离求电势差。只说“场强不变”,还不足以判断一个跟着极板移动的点或固定点电势是否变化。

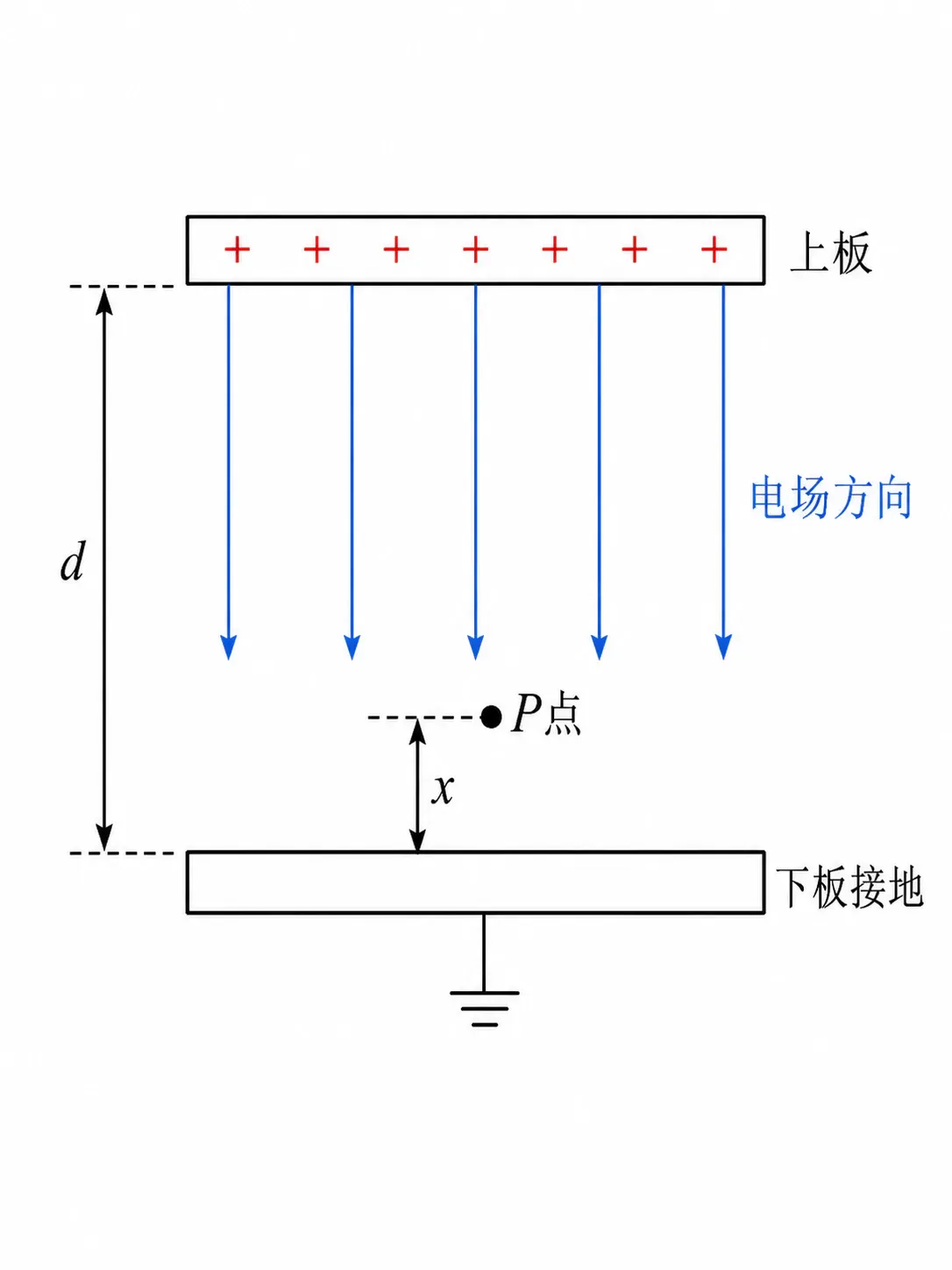

下板接地的平行板电容器中,固定P点的电势要由场强和它到接地板的距离共同判断。

两只电容器一起拉开极板,变化会相同吗?

两只初始参数相同的平行板电容器,第一只始终接在电源上,第二只充分充电后与电源断开。保持 SSS 和介质不变,同时把它们的板间距 ddd 变为原来的 222 倍。请先判断两只电容器的 CCC、QQQ、UUU 和 EEE 各怎样变化;尤其别急着从 E=U/dE=U/dE=U/d 直接下结论。

先处理共同的结构变化:由 C∝1/dC\propto1/dC∝1/d,两只电容器都有 C′=C/2C'=C/2C′=C/2。接下来,连接状态才让推理分开。

始终接电源的第一只中,U′=UU'=UU′=U,于是 Q′=C′U′=Q/2Q'=C'U'=Q/2Q′=C′U′=Q/2;又因 E′=U′/d′=E/2E'=U'/d'=E/2E′=U′/d′=E/2。断开电源的第二只中,Q′=QQ'=QQ′=Q,于是 U′=Q′/C′=2UU'=Q'/C'=2UU′=Q′/C′=2U;再由 E′=U′/d′=2U/(2d)=EE'=U'/d'=2U/(2d)=EE′=U′/d′=2U/(2d)=E。

这类动态分析题通常要求先写出不变量和电容决定式。直接报结论却不说明接电源还是断开,既难检查推理,也容易误用 E=U/dE=U/dE=U/d。草稿上依次写“边界量、CCC、Q/UQ/UQ/U、EEE”,比背整张变化表更稳。

同一条分析链也能服务真实测量:让压力、位移或液位改变 ddd、SSS 或 εr\varepsilon_rεr​,电容便会随之变化;电路再把这份变化转换成可读出的电信号。


电容式传感器:外界变化怎样成为电信号?

站上电子秤时,内部弹性结构发生微小形变。如果其中两片导体的距离随压力改变,它们的电容就会改变。电路测到的不是“压力本人”,而是电容这个中间量。类似地,滑片移动可以改变正对面积,液体上升可以改变板间有效介质。

电容式传感器常利用三条路径:压力使极板间距 ddd 改变;位移使正对面积 SSS 改变;液位或材料进入板间区域,使有效介质和相对介电常数发生变化。判断时不要先猜输出增大还是减小,而要先找“究竟是哪一个结构量在变”。

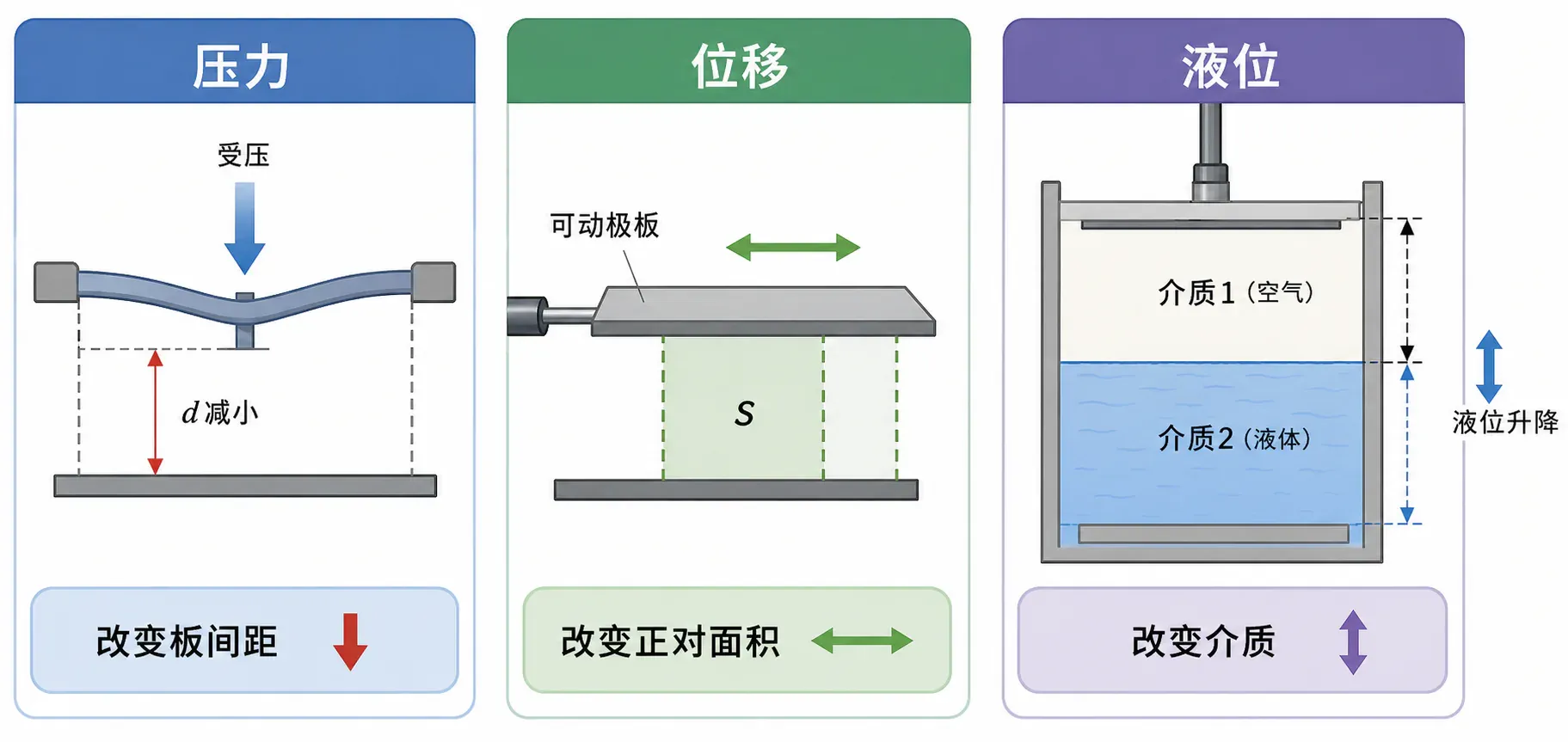

电容式压力、位移和液位传感器分别利用板距、正对面积或介质变化。

压力越大,输出一定怎样变吗?

你可能会看到“压力变大”就直接写“电容变大”。这还缺一步:压力究竟使 ddd 变小,还是让正对面积、介质发生了别的变化?只有读清结构图,才能把外界量映射到 SSS、ddd 或 εr\varepsilon_rεr​。若采用“电容器充电后与电源断开、所带电荷量 QQQ 不变、以极板电压 UUU 为输出量”的模型,并保持 SSS 和介质不变,则 U=Q/C=Qd/(ε0εrS)U=Q/C=Qd/(\varepsilon_0\varepsilon_rS)U=Q/C=Qd/(ε0​εr​S)。这时弹性结构在大压力下逐渐变硬,使 ddd 仍在减小但减小得越来越慢,才可推出 UUU 也随压力增大而减小得越来越慢。

断开电源后插入玻璃,谁保持不变?

设平行板电容器充电后与电源断开,保持 SSS、ddd 不变,再让玻璃充满板间。连接状态直接给出 QQQ 不变;εr\varepsilon_rεr​ 增大使 CCC 增大,由 U=Q/CU=Q/CU=Q/C 可知 UUU 减小,ddd 不变时 E=U/dE=U/dE=U/d 也减小。

这里最容易漏掉的不是某个箭头,而是第一句“QQQ 不变”。若题目继续追问电势、电势能或静电计偏角,也应从已经得到的 UUU、EEE 往下推,而不是另起一套猜测。

传感器把外界量变成电容变化;反过来,我们还能借助电流和电压的变化观察电容器本身的充放电过程。尤其是 I−tI-tI−t 曲线下方的面积,它记录了肉眼看不见的电荷转移。


充放电实验:电流表为什么只摆一下?

把单刀双掷开关拨到电源一侧,电流表指针迅速偏转,随后慢慢回零;拨到电阻一侧,指针反向偏转,再次回零。如果只看最后一刻,两次电流都是零,似乎什么都没发生。可两块极板的电荷量和电压已经经历了完整变化。

实验中应使用直流电源、电容器、保护电阻、单刀双掷开关以及电流或电压传感器。保护电阻能限制刚接通时的电流。充电开始时,电容器两端电压较小,电流较大;随着极板电荷积累,电容器电压升高,电流逐渐减小;充分充电后,电流趋近于零。

放电开始时,电容器两端电压较大,放电电流的绝对值较大;随后电荷量和电压不断减小,电流也逐渐趋近于零。充、放电电流方向相反,因此若传感器规定同一正方向,两条 I−tI-tI−t 曲线会落在时间轴两侧。

电流定义为单位时间内通过导体横截面的电荷量。对变化电流,可以把过程分成许多很短的时间段,每段转移的电荷量近似为 IiΔtI_i\Delta tIi​Δt,再把它们相加:

ΔQ≈∑iIiΔt\Delta Q\approx\sum_i I_i\Delta tΔQ≈i∑​Ii​Δt

时间段分得越细,这个和就越接近真实转移电荷量。在 I−tI-tI−t 图像中,它对应图线与时间轴围成的有向面积。只求转移电荷量的大小时取面积绝对值。若电容器从电压 U0U_0U0​ 放到零,总放电荷量为 Q0=CU0Q_0=CU_0Q0​=CU0​;若放到某一时刻电压为 UtU_tUt​,已经释放的电荷量为 C(U0−Ut)C(U_0-U_t)C(U0​−Ut​),剩余电荷量为 CUtCU_tCUt​。

面积估算要服从曲线形状

注意,电流在变化,不能拿初始电流直接乘整个时间。只有图线恰好可按三角形、梯形等近似时,才能用对应几何面积估算;数据精度要求较高时,应按网格分割、数值积分或传感器给出的面积处理。

实验连线时还要注意电容器额定电压;若使用有极性电容器,正负端不得反接。改变开关位置前要确认电路路径,避免把电源直接短路。实验结束后,应通过合适电阻放电,不用导线直接短接大电容器。

放电曲线面积达到四分之三时,还剩多少电压?

一只电容器从初始电压 U0U_0U0​ 开始通过电阻放电。到某时刻,I−tI-tI−t 图像从开始到该时刻的面积占整个放电曲线面积的 3/43/43/4。整个面积对应初始电荷量 Q0Q_0Q0​,因此已经释放 3Q0/43Q_0/43Q0​/4,极板上还剩 Q0/4Q_0/4Q0​/4。电容器结构没有改变,CCC 不变,所以此时电压为

U=Q0/4C=U04U=\frac{Q_0/4}{C}=\frac{U_0}{4}U=CQ0​/4​=4U0​​

实验题中常见的错误,是把“已经释放的电荷”直接当成“剩余电荷”,或者把图线落在时间轴下方误解为电荷量为负。稳妥的写法是先用面积求 ΔQ\Delta QΔQ,再分清初始量、释放量与剩余量,最后代入 Q=CUQ=CUQ=CU。

现在,我们已经能从结构判断电容,从连接状态判断电荷量和电压,还能从充放电曲线读出电荷转移。下一章会把带电粒子放进电容器形成的匀强电场中,继续追问同一个 UUU 或 EEE 将怎样改变粒子的速度和轨迹。


本章小结

电容器由两个彼此绝缘、相距很近的导体组成,所带电荷量指一个极板电荷量的绝对值。电容 C=Q/UC=Q/UC=Q/U 描述储存电荷的本领,对确定电容器而言不由当前 QQQ、UUU 决定。平行板电容器满足 C=ε0εrS/dC=\varepsilon_0\varepsilon_rS/dC=ε0​εr​S/d;动态分析先锁定“接电源时 UUU 不变”或“断开且绝缘时 QQQ 不变”,再依次判断 CCC、Q/UQ/UQ/U 和 EEE。充放电过程中的电流逐渐趋近于零,I−tI-tI−t 图像面积对应转移电荷量。

课后练习

1
某电容器两极板分别带+Q和−Q电荷,则电容器所带电荷量是
2
在忽略边缘效应的平行板电容器模型中,能使电容增大的措施有
3
某电容器放电后Q和U都变为零,所以它的电容也变为零。
4
0.020 μF等于 ____ pF。
5
平行板电容器始终接在理想电源上,板间距变为原来的2倍,其他结构量不变,则板间场强变为
6
平行板电容器充电后断开电源,保持板距和正对面积不变,再插入充满板间的电介质,则
7
电容器通过电阻放电时,关于电流—时间图像的说法正确的是

第8题 电荷量计算

一只 5.0 μF5.0\ \mu\text{F}5.0 μF 的电容器两端电压为 12 V12\ \text{V}12 V。求一个极板所带电荷量的绝对值。

由 Q=CUQ=CUQ=CU,得 Q=5.0 μF×12 V=60 μC=6.0×10−5 CQ=5.0\ \mu\text{F}\times12\ \text{V}=60\ \mu\text{C}=6.0\times10^{-5}\ \text{C}Q=5.0 μF×12 V=60 μC=6.0×10−5 C。这里的结果是一个极板电荷量的绝对值。

第9题 接电源时的组合变化

平行板电容器始终接在电压为 UUU 的理想电源上。把两板正对面积变为原来的一半,同时把板间距变为原来的 222 倍,介质不变。求 CCC、QQQ、EEE 各变为原来的多少。

由 C∝S/dC\propto S/dC∝S/d,有 C′=C/4C'=C/4C′=C/4。始终接电源,所以 U′=UU'=UU′=U,于是 Q′=C′U′=Q/4Q'=C'U'=Q/4Q′=C′U′=Q/4。板间距变为 2d2d2d,所以 E′=U′/(2d)=E/2E'=U'/(2d)=E/2E′=U′/(2d)=E/2。

第10题 断开电源后的板距变化

一平行板电容器充电后断开电源,保持正对面积和介质不变,把板间距减为原来的一半。判断 CCC、QQQ、UUU、EEE 的变化比例。

d′=d/2d'=d/2d′=d/2,所以 C′=2CC'=2CC′=2C。断开且绝缘,Q′=QQ'=QQ′=Q;由 U=Q/CU=Q/CU=Q/C 得 U′=U/2U'=U/2U′=U/2;再由 E′=U′/d′=(U/2)/(d/2)=EE'=U'/d'=(U/2)/(d/2)=EE′=U′/d′=(U/2)/(d/2)=E。板距变小并未使此条件下的场强变大。

第11题 由放电曲线面积估算电容

电容器初始电压为 6.0 V6.0\ \text{V}6.0 V,放电 I−tI-tI−t 曲线可近似看成底为 3.0 s3.0\ \text{s}3.0 s、高为 4.0 mA4.0\ \text{mA}4.0 mA 的三角形,之后电流可忽略。估算电容器的电容。

总放电荷量等于三角形面积:Q=12×3.0 s×4.0 mA=6.0 mCQ=\frac12\times3.0\ \text{s}\times4.0\ \text{mA}=6.0\ \text{mC}Q=21​×3.0 s×4.0 mA=6.0 mC。由 C=Q/U0C=Q/U_0C=Q/U0​,得 C=6.0 mC/6.0 V=1.0 mFC=6.0\ \text{mC}/6.0\ \text{V}=1.0\ \text{mF}C=6.0 mC/6.0 V=1.0 mF。

第12题 接地极板与固定点电势

水平平行板电容器的上板带正电,下板接地。板间场强大小为 300 V/m300\ \text{V/m}300 V/m,方向竖直向下,固定点 PPP 在下板上方 2.0 cm2.0\ \text{cm}2.0 cm。求 PPP 点电势。若电容器已经与电源断开,保持上板电荷量、正对面积和介质不变,只把上板向上移动,PPP 点电势怎样变化?忽略边缘效应。

下板接地,电势为零。沿电场方向电势降低,所以 PPP 点比下板电势高,φP=Ex=300×0.020 V=6.0 V\varphi_P=Ex=300\times0.020\ \text{V}=6.0\ \text{V}φP​=Ex=300×0.020 V=6.0 V。断开电源后 QQQ 不变,且 SSS、介质不变,只改板距时 E=Q/(ε0εrS)E=Q/(\varepsilon_0\varepsilon_rS)E=Q/(ε0​εr​S) 不变;PPP 到接地下板的距离也不变,因此 PPP 点电势仍为 6.0 V6.0\ \text{V}6.0 V。
