静电场的特殊解法 | 自在学

静电场的特殊解法

静止电荷的分布已知时，可以通过叠加积分直接求电场或电势；但更多情况下，导体边界的形状确定，边界上的电势已知，却不知道内部（或外部）的电场如何分布。这类"已知边界求场"的问题，需要借助拉普拉斯方程和特定的求解策略。镜像法让人们用一个"虚构的等效电荷"替代复杂的导体边界；分离变量法将偏微分方程化解为一系列常微分方程逐步求解；而电偶极子模型则为远处的复杂电荷分布提供了最简洁的近似描述。

拉普拉斯方程与唯一性定理

在没有自由电荷分布的区域（ $\rho = 0$ ），泊松方程退化为拉普拉斯方程：

\nabla^2 V = 0

这个方程在三维直角坐标系中展开为：

\frac{\partial^2 V}{\partial x^2} + \frac{\partial^2 V}{\partial y^2} + \frac{\partial^2 V}{\partial z^2} = 0

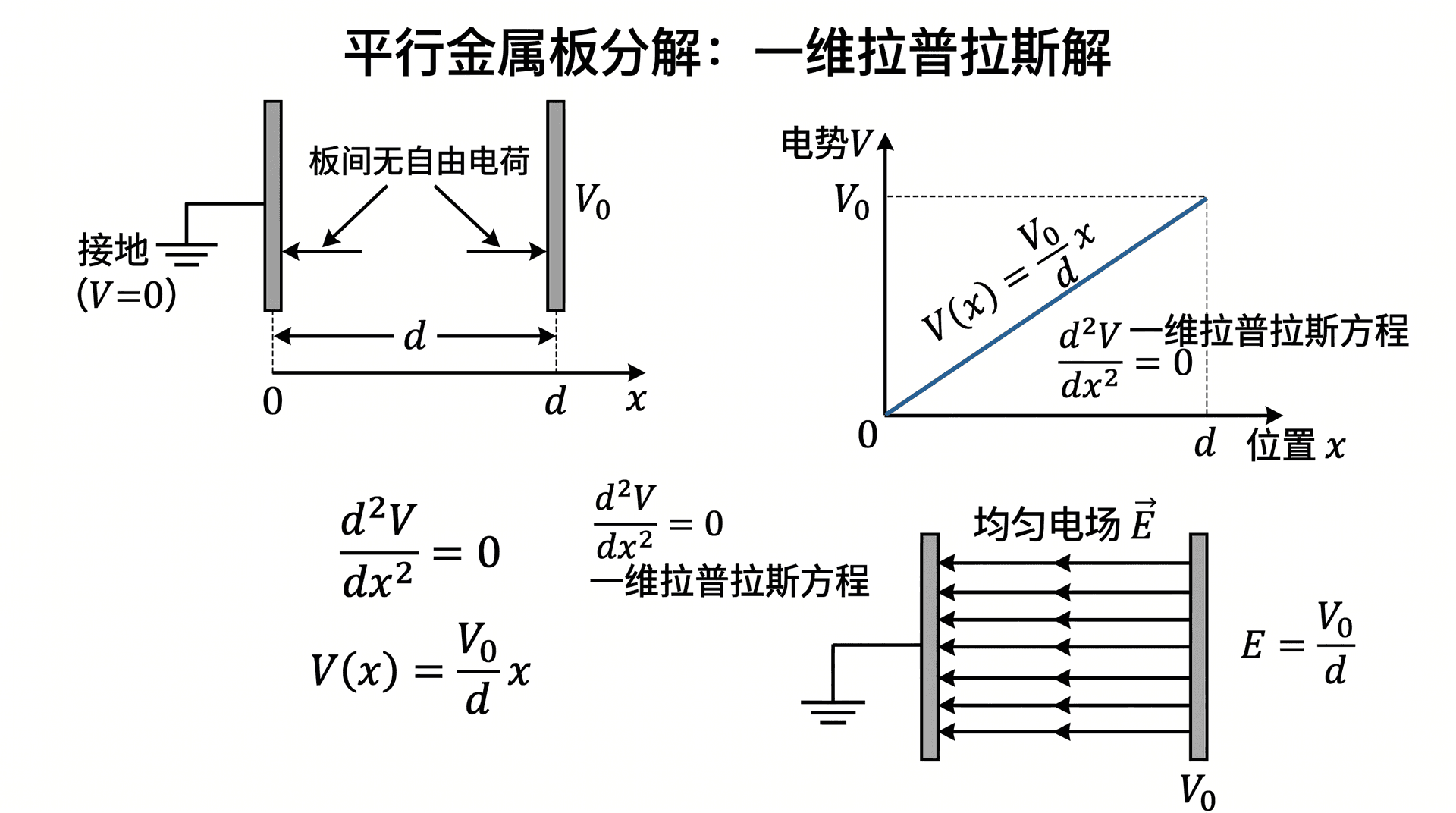

一维情形

最简单的情形是电势只沿一个方向变化。取两块相距 $d$ 的平行金属板，左板接地（ $V=0$ ），右板电势为 $V_0$ ，板间无自由电荷，拉普拉斯方程退化为：

\frac{d^2 V}{dx^2} = 0

解为 $V = ax + b$ ，即电势沿 $x$ 方向线性变化。代入边界条件 $V(0)=0$ 、 $V(d)=V_0$ ，得到：

V(x) = \frac{V_0}{d}\,x

对应的电场均匀分布，大小为 $E = V_0/d$ ，方向从高电势指向低电势，与平行板电容器的结论完全一致。

唯一性定理

在一个封闭区域内，如果电势在边界上的值已经给定，那么满足拉普拉斯方程的解只有唯一一个。

唯一性定理给出了一个强大的解题许可：只要找到一个满足拉普拉斯方程、同时满足所有边界条件的解，这个解必然是正确的唯一结果——无需担心遗漏其他可能的解。

这一定理使"猜解"的方法变得严格可靠：先根据物理直觉猜测一个函数形式，验证它满足方程和边界条件，就可以确认这正是所求的解。

调和函数的平均值性质

拉普拉斯方程的解有一个直观的几何意义：空间任意一点的电势值，恰好等于以该点为球心、任意半径的球面上电势的平均值。这意味着电势不可能在区域内部出现极大值或极小值，极值只能出现在边界上。

直觉上，这像是绷紧的薄膜：如果薄膜的边缘形状固定，膜面的每一点高度都是周围点高度的平均值，不会出现"鼓包"或"凹陷"。

镜像法

镜像法利用唯一性定理：如果能构造一个等效电荷系统，使得原问题的边界条件得到满足，则这个等效系统在导体外部给出的电势就等于原问题的真实电势。

点电荷与接地无限大导体平面

一个点电荷 $+q$ 位于接地导体平面上方，距平面高度为 $d$ 。导体平面接地意味着平面上的电势处处为零。在导体外侧，这等效于在平面另一侧放置一个镜像电荷 $-q$ ，与原电荷关于平面对称：

其中 $r_+$ 为场点到 $+q$ 的距离， $r_-$ 为场点到镜像电荷 $-q$ 的距离。

导体平面（ $z=0$ ）上感应电荷面密度为：

\sigma = -\varepsilon_0 \frac{\partial V}{\partial z}\bigg|_{z=0} = -\frac{qd}{2\pi(s^2+d^2)^{3/2}}

其中 $s$ 为面上点到正上方投影点的距离。感应电荷的总量恰好为 $-q$ ，符合电荷守恒。

镜像法的关键步骤：① 确定边界条件类型（接地平面、球面等）；② 在导体区域内（原问题不存在电荷处）放置适当的镜像电荷；③ 使虚构系统在边界上满足原边界条件；④ 由唯一性定理确认导体外侧的电势即为所求。

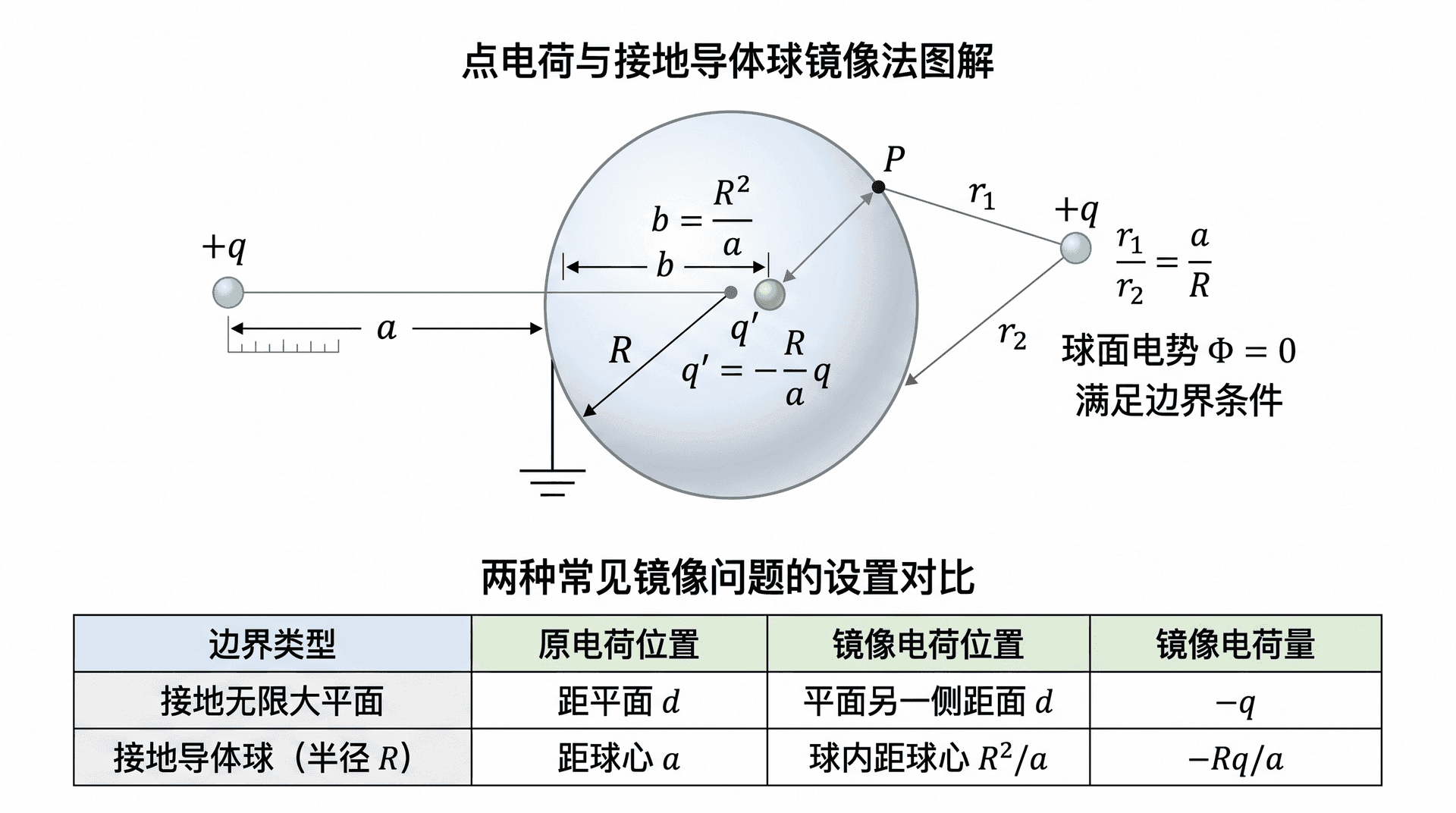

点电荷与接地导体球

对于半径为 $R$ 的接地导体球外距球心 $a$ （ $a>R$ ）处的点电荷 $+q$ ，镜像电荷需放置在球内距球心 $b = R^2/a$ 处，镜像电荷量为：

q' = -\frac{R}{a}\,q

验算：球面上任意一点到 $+q$ 和到 $q'$ 的距离之比恰好为 $a/R$ ，因此两者的电势贡献恰好抵消，球面电势为零，满足边界条件。下表对比了两种常见镜像问题的设置：

分离变量法

当问题具有规则的几何形状（矩形、柱形、球形区域）时，可以将电势写成各坐标方向函数乘积的形式，将偏微分方程拆分为若干常微分方程分别求解。

矩形区域内的例子

取一个矩形导体槽，三个面接地（ $V=0$ ），顶面维持恒定电势 $V_0$ ，截面宽度为 $a$ ，高度为 $b$ 。

将电势写成 $V(x,y) = X(x)\cdot Y(y)$ ，代入 $\nabla^2 V = 0$ ，得到：

\frac{1}{X}\frac{d^2 X}{dx^2} = -\frac{1}{Y}\frac{d^2 Y}{dy^2} = -k^2

左边只依赖 $x$ ，右边只依赖 $y$ ，两者相等的唯一可能是两边都等于同一个常数。由此得到两个独立的常微分方程：

\frac{d^2 X}{dx^2} = -k^2 X \quad\Longrightarrow\quad X = A\sin(kx)+B\cos(kx)

\frac{d^2 Y}{dy^2} = k^2 Y \quad\Longrightarrow\quad Y = Ce^{ky}+De^{-ky}

代入边界条件 $V=0$ 于 $x=0$ 、 $x=a$ 、 $y=0$ ，可逐步确定 $k$ 的允许值为（），一般解为各项叠加：

V(x,y) = \sum_{n=1}^{\infty} c_n \sin\!\left(\frac{n\pi x}{a}\right)\sinh\!\left(\frac{n\pi y}{a}\right)

系数 $c_n$ 由顶面条件 $V(x,b)=V_0$ 通过傅里叶展开确定，奇数 $n$ 项的系数为：

c_n = \frac{4V_0}{n\pi\sinh(n\pi b/a)} \quad (n = 1,3,5,\ldots)

分离变量法给出无穷级数解，实际计算中只需取前几项——通常 $n=1$ 项已能较好描述场的整体分布； $n$ 越大，对应的项贡献越小，衰减也越快。

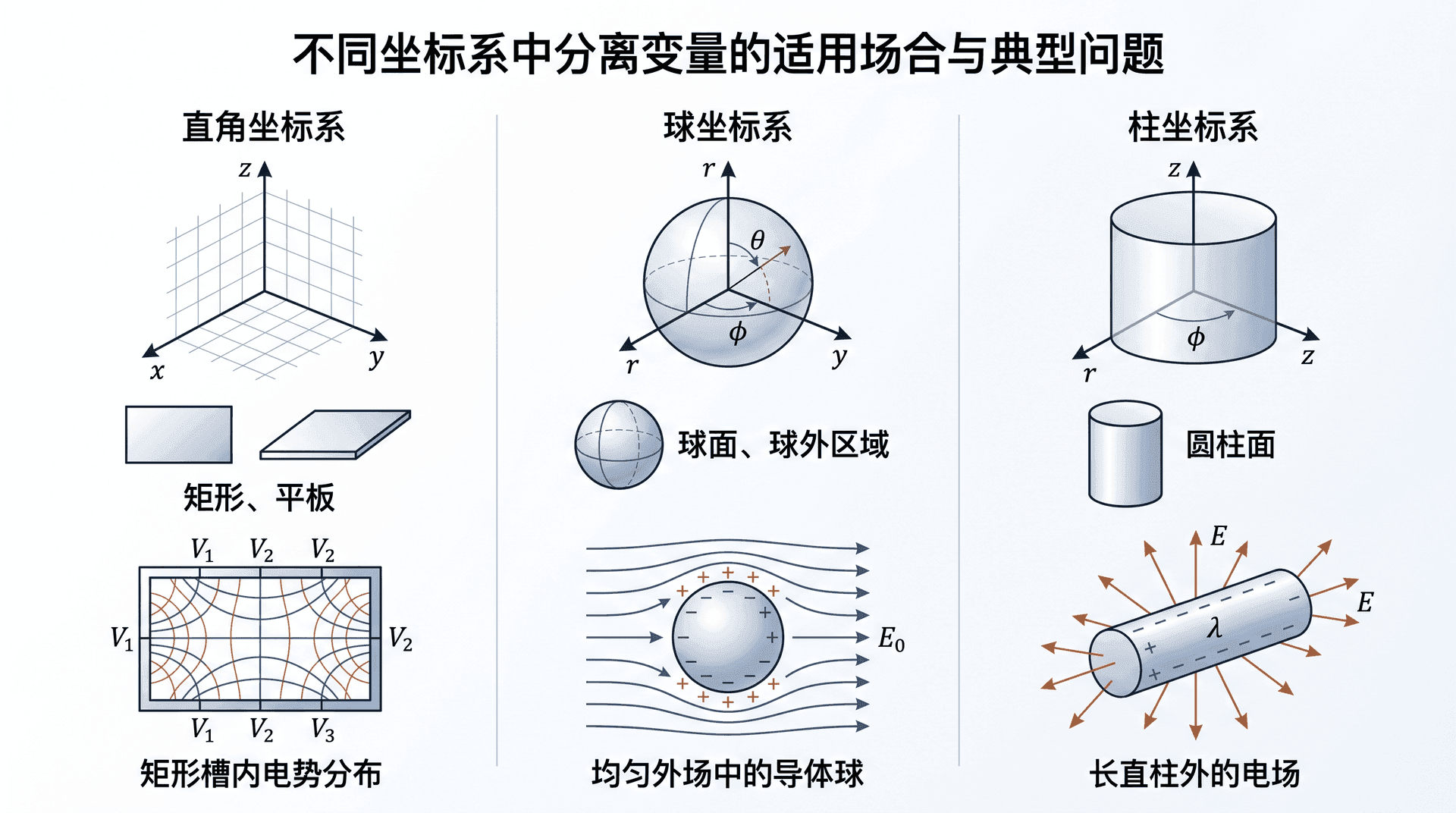

下表汇总了不同坐标系中分离变量的常用场合：

电偶极子

两个大小相等、符号相反的电荷 $+q$ 与 $-q$ ，相距极小距离 $d$ ，构成一个电偶极子。

偶极矩

电偶极矩矢量（单位： $\mathrm{C{\cdot}m}$ ）为：

\mathbf{p} = q\,\mathbf{d}

其中 $\mathbf{d}$ 从 $-q$ 指向 $+q$ 。偶极矩综合了电荷量和间距两个因素，是描述偶极子"强弱"的核心参量。常见分子的偶极矩：

远场电势

当场点到偶极子中心的距离 $r$ 远大于间距 $d$ （即 $r\gg d$ ）时，两电荷产生的电势叠加后近似为：

V(r,\theta) \approx \frac{1}{4\pi\varepsilon_0}\frac{p\cos\theta}{r^2}

其中 $\theta$ 是场点方向与偶极矩方向之间的夹角。电偶极子的电势按 $1/r^2$ 衰减，比单个点电荷的 $1/r$ 快一个量级，反映了正负电荷对远处的部分"相消"。

远场电场分量

对电势求梯度，在球坐标下得到：

E_r = \frac{1}{4\pi\varepsilon_0}\frac{2p\cos\theta}{r^3}, \qquad E_\theta = \frac{1}{4\pi\varepsilon_0}\frac{p\sin\theta}{r^3}

沿偶极矩方向（ $\theta=0$ ，正轴方向）： $E = \dfrac{p}{2\pi\varepsilon_0 r^3}$ ，方向向外。沿赤道方向（）：，方向与偶极矩相反。

偶极子在外场中受到的力矩

将偶极子置于均匀外场 $\mathbf{E}_0$ 中， $+q$ 与 $-q$ 受到大小相等、方向相反的力，合力为零，但形成力矩：

\boldsymbol{\tau} = \mathbf{p}\times\mathbf{E}_0

力矩使偶极子趋向与外场方向平行（能量最低态）。对应的势能为 $U = -\mathbf{p}\cdot\mathbf{E}_0 = -pE_0\cos\theta$ ：

电偶极子是分析介质极化的基础模型：任何中性分子在外场中都会因正负电荷中心发生偏移而出现感应偶极矩，这一微观图像直接导致了宏观的极化现象；水分子具有固有电偶极矩，在外场中定向排列，正是水介质具有高介电常数的根本原因。

练习

选择题

题一（拉普拉斯方程的解）

两平行金属板间距 $d=0.01\;\mathrm{m}$ ，左板电势 $V=0$ ，右板电势 $V=50\;\mathrm{V}$ ，板间无自由电荷。板间中点处的电势为

A. $0\;\mathrm{V}$ B. $25\;\mathrm{V}$ C. $50\;\mathrm{V}$ D. 不能确定

答案：B

由拉普拉斯方程一维解 $V(x)=V_0 x/d$ ，中点 $x=d/2$ 处：

$V = \frac{50}{0.01}\times 0.005 = 25\;\mathrm{V}$

题二（镜像法）

点电荷 $+q$ 位于接地无限大导体平面上方高度 $d$ 处，由镜像法，导体外侧电场等效于

A. $+q$ 单独产生的电场

B. $+q$ 与位于平面下方高度 $d$ 处的 $-q$ 共同产生的电场

C. $+q$ 与位于平面下方高度 $d$ 处的 $+q$ 共同产生的电场

D. 仅有均匀电场

答案：B

镜像电荷与原电荷等量异号，关于导体面对称放置，使得导体面上（ $z=0$ ）两者电势之和为零，满足接地边界条件。选 C 的镜像电荷为同号，平面上电势不为零，不符合接地条件。

题三（分离变量法）

用分离变量法求解拉普拉斯方程时，设 $V(x,y)=X(x)Y(y)$ ，代入后令 $X''/X = -k^2$ （），则的通解形式为

A. $Ae^{kx}+Be^{-kx}$

B. $A\sin(kx)+B\cos(kx)$

C. $Ax+B$

D. $A\ln x + B$

答案：B

方程 $X''=-k^2 X$ 是简谐方程，通解为三角函数 $A\sin(kx)+B\cos(kx)$ 。若令，则通解为指数形式（选 A 对应另一个分离常数的情况）。

题四（电偶极子电势）

电偶极矩 $p=2\times10^{-30}\;\mathrm{C{\cdot}m}$ 的偶极子，沿偶极矩方向（ $\theta=0$ ）距中心 $r=1\;\mathrm{nm}=10^{-9}\;\mathrm{m}$ 处的电势为（）

A. $18\;\mathrm{V}$ B. $1.8\;\mathrm{V}$ C. $0.18\;\mathrm{V}$ D. $0.018\;\mathrm{V}$

答案：D

$V = k\frac{p\cos0°}{r^2} = 9\times10^9\times\frac{2\times10^{-30}}{(10^{-9})^2} = \frac{1.8\times10^{-20}}{10^{-18}} = 0.018\;\mathrm{V}$

计算题

题五（镜像法计算感应电荷）

点电荷 $q=2\times10^{-9}\;\mathrm{C}$ 位于接地无限大导体平面上方 $d=0.03\;\mathrm{m}$ 处。求：① 导体外侧电场等效的镜像系统；② 导体平面上正下方（ $s=0$ ）处的感应面电荷密度；③ 导体面上感应电荷的总量。

① 等效镜像系统

在导体平面下方 $d=0.03\;\mathrm{m}$ 处放置镜像电荷 $q'=-q=-2\times10^{-9}\;\mathrm{C}$ ，与原电荷关于导体面对称。

题六（电偶极子的力矩与势能）

水分子的电偶极矩 $p=6.2\times10^{-30}\;\mathrm{C{\cdot}m}$ ，置于大小为 $E_0=5\times10^5\;\mathrm{V/m}$ 的均匀外电场中。求：① 当偶极子与外场夹角时受到的力矩大小；② 将偶极子从转到过程中外场力矩做的功。

① 力矩大小

$\tau = pE_0\sin\theta = 6.2\times10^{-30}\times5\times10^5\times\sin60°$
