某老城历史片区保护更新工程进入公众开放日阶段,规划展览馆讲解组要在现场用一套PPT向到场居民说明四期改造的具体内容。讲解组手里的素材是现状照片七十余张、设计院效果图十二张、街区平面图一份,还有一份亭子建筑的三维模型文件,这些素材原样堆在同一个文件夹里,谁都能打开PPT随手插两张图,但插进去之后怎么处理,才是真正决定这份讲解材料能不能用的地方。
现状照片和效果图要成对摆放做对比,街区平面图要在上面圈出四个片区的范围,四期工程的先后顺序要交代清楚,排水、供电、照明、绿化四类改造内容要能一眼区分,亭子模型要能在幻灯片里转动,让居民看清内部梁架结构。素材类型不同,处理方式也不同,这一章按图片插入、图片编辑、形状、SmartArt、图标与三维模型、图层与对齐六个部分逐一展开,每一部分都对着讲解组手里这批真实素材来讲。
七十余张现状照片来自现场手机拍摄,存放在本地“历史片区现状”文件夹里,按片区分了四个子文件夹。效果图十二张来自设计院,文件名带日期编号,比如“20260612-西段立面-02”。这批素材里还缺一张能放在封面背景上的青砖墙面特写,本地文件夹里没有合适的,需要联机检索或者用生成式图片功能补一张。
“插入”选项卡的“图片”按钮,下拉里“此设备”指向本地文件夹,选中照片直接插入,PowerPoint默认把整张原图的像素数据完整嵌入到PPT文件内部,这个过程不会弹出任何提示,插入的瞬间文件体积已经涨上去了。讲解组这份PPT插满七十张现状照片和十二张效果图后,原本十二兆的空文件涨到了三百四十兆,现场用平板打开,翻页时明显卡顿,两秒才能翻过一张。
这些照片单张平均四点八兆,用的是手机原始分辨率,四千零三十二乘三千零二十四像素,而幻灯片上实际显示的区域最多占屏幕三分之二,多余的像素数据全部白白占着体积。“文件”→“压缩图片”,对话框里有“仅应用于此图片”和“应用于文档中的所有图片”两个范围选项,下方是分辨率选择。
讲解组选“应用于文档中的所有图片”加“Web”,压缩完成后文件从三百四十兆降到六十八兆,平板上翻页恢复到正常速度,投影到会场大屏上墙面纹理依然清楚,因为150 ppi在会场常见的投影距离下已经足够。

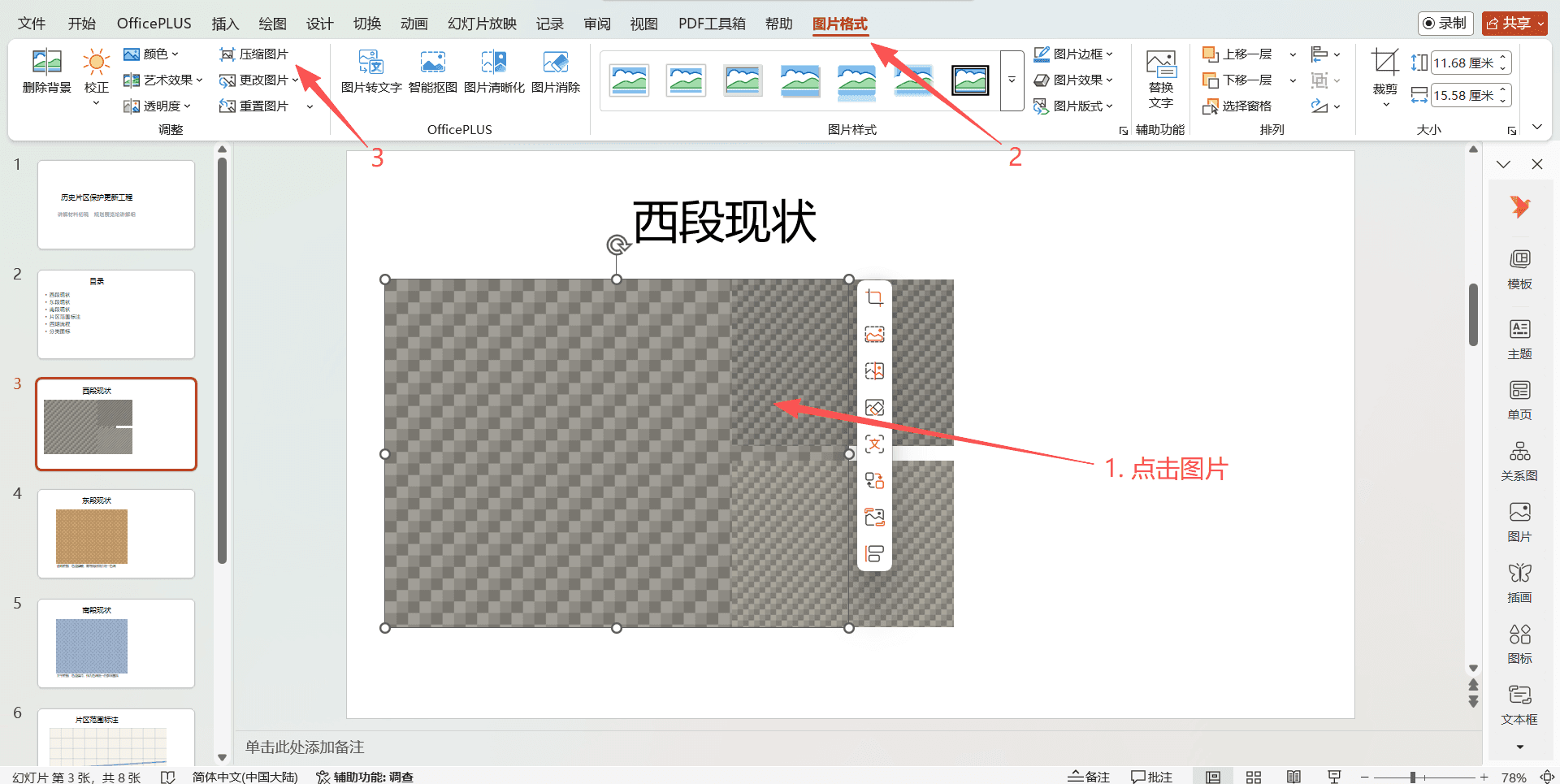

选中任意一张现状照片,切到“图片格式”选项卡,点击“压缩图片”。
对话框里取消勾选“仅应用于此图片”,让压缩范围覆盖全部图片,分辨率选择“Web(150ppi)”。
点击确定,等待处理完成后另存一份文件,对比压缩前后的体积差异,翻页测试是否还有卡顿。

压缩是不可逆操作,原始高分辨率数据会被直接丢弃。讲解组这批现状照片后续还要交给设计院留档,压缩前先把原图文件夹单独备份一份,不要只留压缩后的版本。
封面背景要用的青砖墙面特写,本地素材里没有,“插入”→“图片”→“联机图片”,弹出的搜索框背后是必应图片检索,右上角有个“仅显示知识共享许可的图片”的选项,讲解组把它勾上,避免用到有版权争议的图片。搜索关键词写得越具体,返回结果里能直接用的比例越高。
反向提示词
老墙
正向提示词
老城区青砖墙面局部特写,墙面有裂缝和青苔痕迹,纪实摄影风格,正午自然光,横向构图
检索反馈
“老墙”返回的前六张里,四张带明显水印,两张是欧式石墙立面,风格和本地传统民居完全不搭;
换成具体描述后,前三张全部是青砖墙面局部,光线和裂缝纹理都符合封面背景的要求,直接选中插入即可
如果检索框里出现“使用AI生成”的入口(部分PowerPoint版本内置了Designer或图像创建器功能),操作方式和检索图片一样,把上面这条正向提示词直接粘进生成框,生成结果是全新绘制的图片而不是网络既有照片,好处是不涉及版权,缺点是墙面裂缝的走向和真实建筑对不上,只适合用作封面背景这类不要求还原具体建筑的场合,不能用来替代现状照片本身。

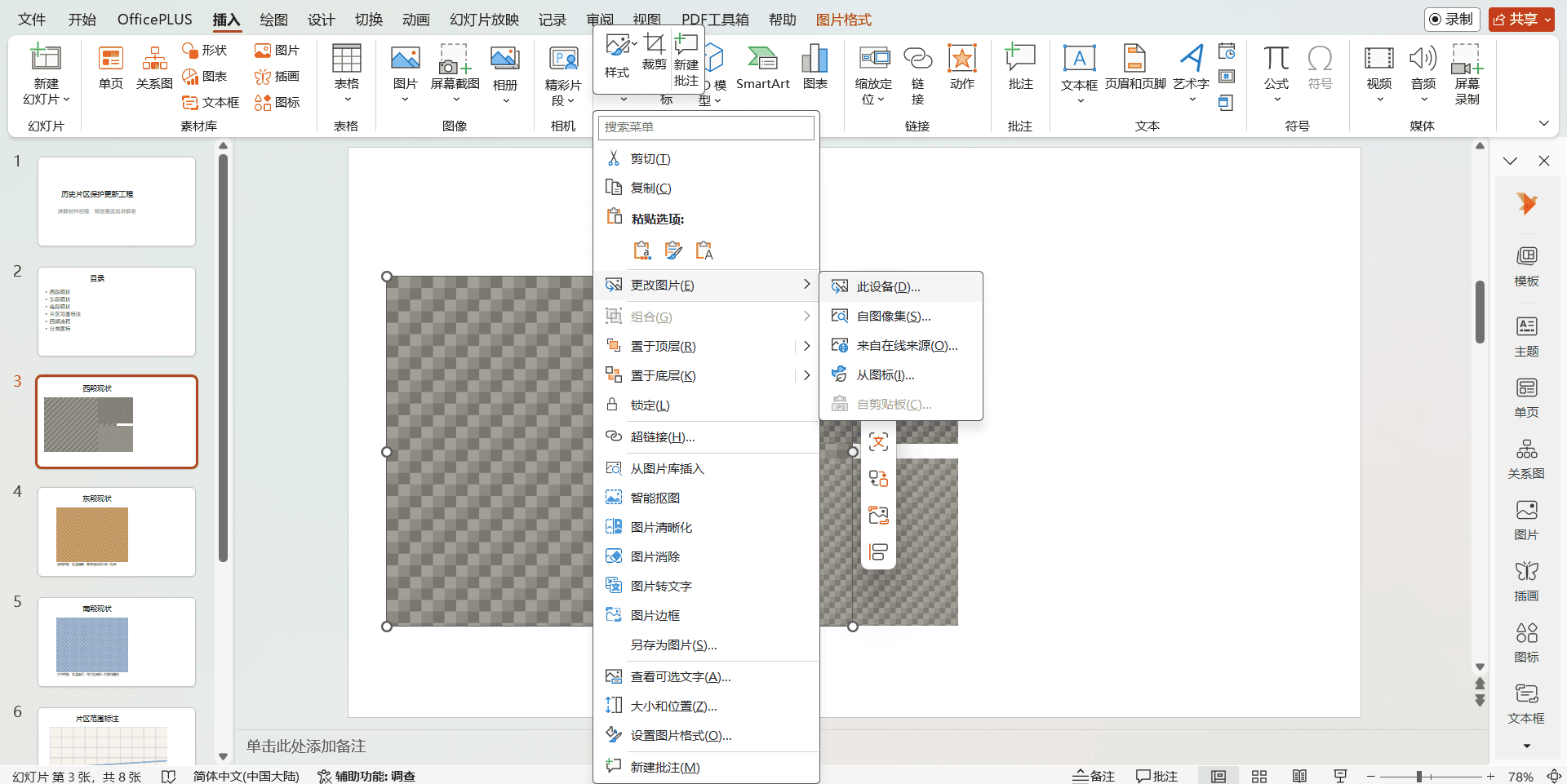

效果图占位符里最初放的是设计院给的手绘草图,正式的效果图渲染稿出来之后,不需要删掉占位符重新插入,选中原有的草图,右键“更改图片”→“此设备”,选中新的渲染稿,原来这张草图的位置、尺寸和裁剪比例会原样套用到新图上。

“更改图片”只替换像素内容,位置、大小、裁剪范围、边框样式这些设置全部保留,前提是新旧两张图片的长宽比例接近。如果新图比例差得较多,“更改图片”之后画面会被拉伸变形,需要另外重新裁剪一次。
第三期“公共空间与照明”那张效果图,草图是四比三比例,正式渲染稿是十六比九,直接更改图片后,人物和路灯全部被横向拉宽,比例明显失真。这种情况下先用“更改图片”完成替换,再单独进入裁剪模式调整画面边界,而不是指望系统自动处理比例差异。
七十余张现状照片是现场随手拍的,背景里常有电动车、施工围栏、晾晒的衣物,直接放上PPT会分散注意力。十二张效果图色调也不统一,有几张是傍晚拍的实景底图偏暖黄,另外几张是正午拍的偏冷白,四张摆在同一页做分区对比,颜色差异比改造前后的差异还明显。这一节要解决的是照片能不能直接用、用之前要动哪几个参数。

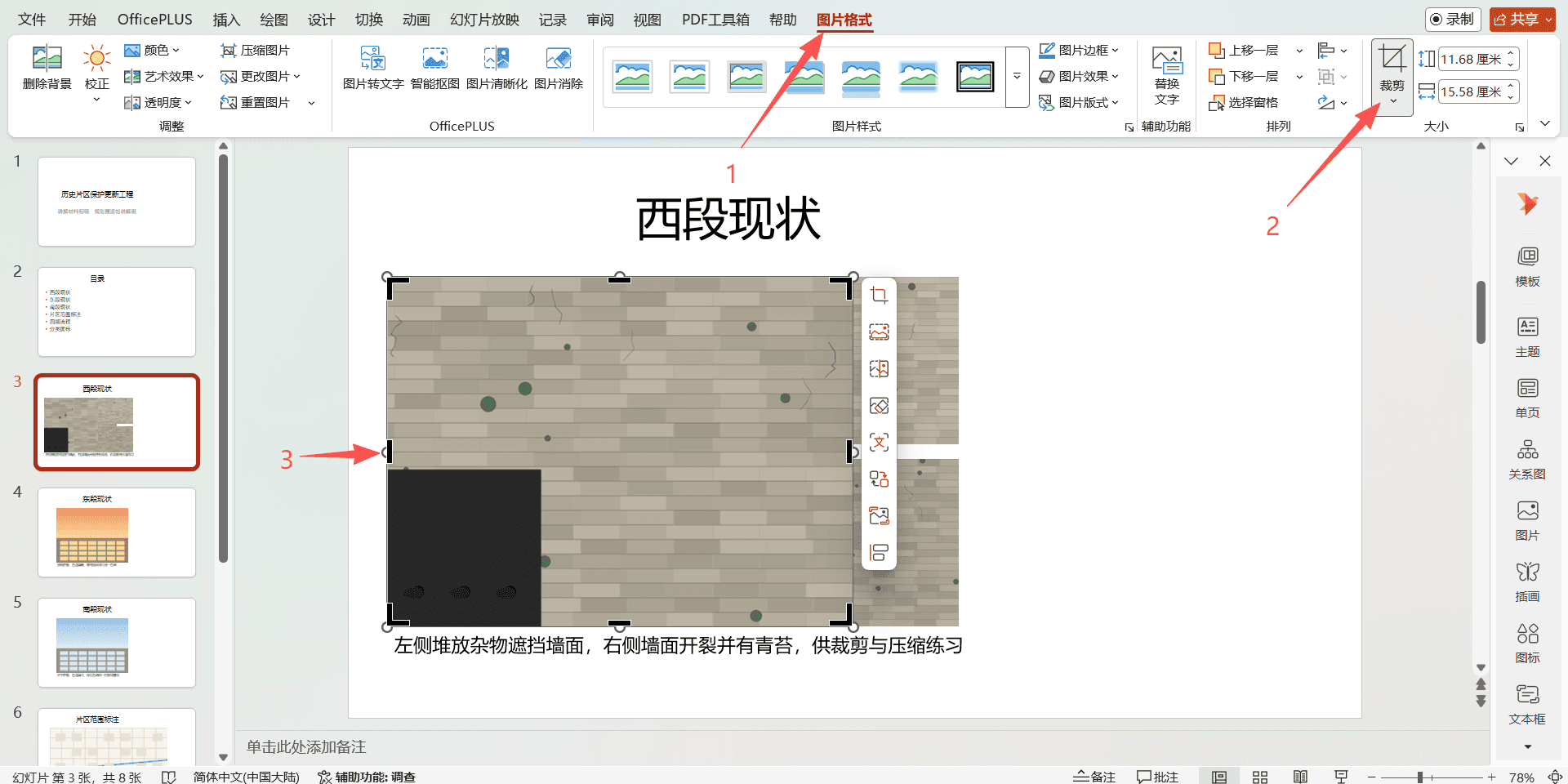

西段那张现状照片,画面左侧三分之一堆着几辆电动车,右侧才是要展示的破损墙面。选中图片,“图片格式”选项卡点“裁剪”,画面四周出现八个裁剪手柄,拖动左侧手柄向右移动,把电动车那部分裁掉,只保留墙面区域,再按一次Enter或者在图片外点一下确认裁剪范围。

四个片区各选一张代表照片并排放在同一页做对比,四张原始照片的长宽比例不一致,直接摆上去参差不齐。“裁剪”下拉箭头里有“纵横比”子菜单,四张统一选“4∶3”,裁剪框会按4∶3的比例出现,只能调整取景范围,比例本身锁定不变,裁完之后四张图并排显示,高度和宽度的比例关系完全一致。
选中西段现状照片,点击“裁剪”,拖动左侧手柄,去掉画面左侧堆放电动车的区域。
选中另外三个片区的代表照片,分别点击“裁剪”下拉→“纵横比”→“4∶3”,逐张调整取景范围后确认。
把四张裁剪好的照片拖到同一页,检查高度是否一致,边缘是否整齐排列。
四张分区照片里,东段那张拍摄时间是傍晚六点,画面偏暖黄,南段那张是正午拍的,画面偏冷白,摆在一起像来自两个不同的季节。选中东段照片,“图片格式”→“颜色”→“色调”,色温滑块从暖黄向中性方向拖动,数值上大致从偏暖的7500K调整到接近5000K的中性色温,再对比南段那张,两者的整体色调基本接近。
街区平面图用作背景层时,色彩太鲜艳会盖过上层的分区标注文字。“颜色”下拉里“重新着色”一栏,选“冲蚀”效果,整张图的饱和度和对比度同时降低,颜色变得浅淡,铺在幻灯片底层时上面叠加的标注形状和文字反而更突出,这个效果专门用来处理背景图层,不适合用在需要清楚展示细节的现状照片或效果图上。
设计院给的效果图本身已经是渲染成品,讲解组有人觉得再加一层“艺术效果”会显得更精致,选中第二期立面改造效果图,套用了“影印”效果,画面在电脑屏幕上看起来确实有一种手绘感。这份PPT拿到会场用投影仪实际播放时,暴露了问题。
调整前
效果图 艺术效果:影印 对比度:默认
调整后
效果图 无艺术效果 保留原始渲染画质
投影反馈
调整前会场投影仪播放,立面窗框和管线走向的细线条全部糊成一片,观众看不清具体改造部位;
调整后原始渲染画质在同一台投影仪上线条清晰,窗框和管线走向能直接对照现状照片指认
艺术效果和图片压缩是两件独立的事,压缩降低的是分辨率,艺术效果改变的是画面本身的呈现方式。“影印”“铅笔素描”这类效果,本质上是把原图的线条信息重新抽象化,抽象过程本身就会丢失细节,和有没有压缩过没有关系,遇到糊字问题第一时间检查的应该是有没有套用艺术效果,而不是先去调分辨率。
街区平面图放上PPT之后,讲解组还要在图上圈出四个片区的具体范围,画出改造路线的箭头指向,再拼一个带缺口的环形图标表示循环步道。这些标注内容平面图本身没有,需要靠形状工具在图片上层手动画出来。
“插入”→“形状”,矩形和圆角矩形用来圈范围最直接,四个片区各画一个矩形色块盖在对应区域上。四个色块直接填充实色会把底下的街道和门牌完全遮住,选中色块,右键“设置形状格式”,“填充”一栏把“透明度”滑块从0调到65%,色块变成半透明,底下的街道轮廓依然看得见,四个片区的范围又能清楚区分。
在平面图上层绘制第一个矩形,覆盖东段片区范围,右键“设置形状格式”,填充色选#C0504D,透明度调至65%。
去掉形状的默认边框线,或把边框颜色改为与填充色一致的深色,避免边框线盖住图上原有的道路标线。
按同样的填充色和透明度画出另外三个片区的色块,四个色块画完后统一检查透明度是否一致。
循环步道要用一个带缺口的环形箭头表示,PowerPoint里没有直接现成的这种形状,需要靠“合并形状”把两个基本形状运算成新的图形。先画一个圆环形状,再画一个楔形箭头压在圆环缺口的位置,同时选中两个形状,“形状格式”选项卡里的“合并形状”下拉给出四种运算方式。
讲解组实际用的是“剪除”,先选圆环、再按住Shift加选楔形箭头,点“合并形状”→“剪除”,圆环上对应箭头位置的一段被直接挖掉,剩下的圆弧形状再手动拼上一个独立的箭头图形,组合成带缺口的环形箭头,表示步道从某一点开始沿环线走一圈。
“合并形状”按运算发生的先后顺序决定结果,选中形状的顺序不同,“剪除”保留的部分完全相反。操作前先确定哪个形状是“底图”哪个形状是“要挖掉的部分”,选择顺序一定是先选保留的,再加选要减去的。

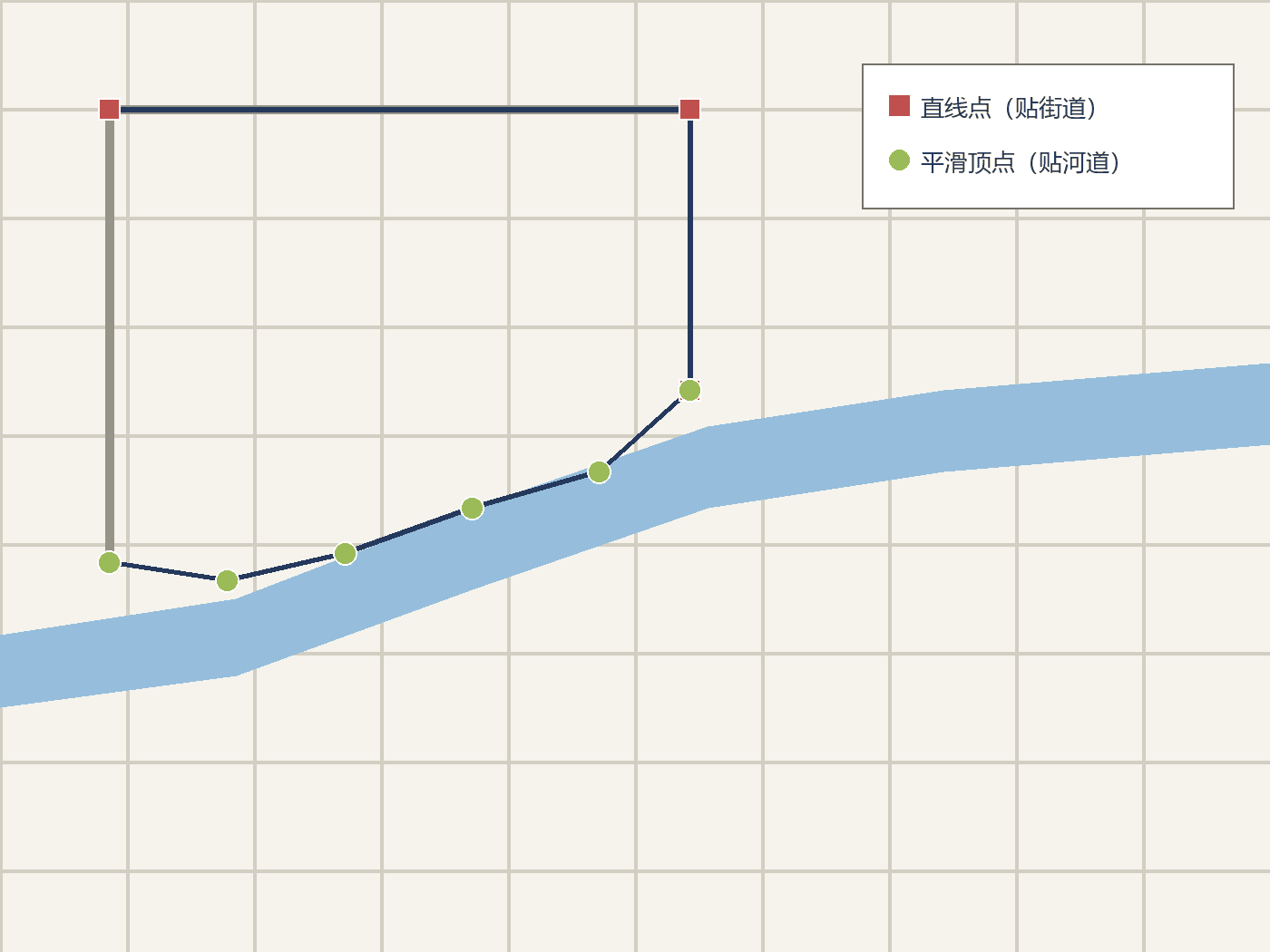

西段片区的实际边界不是矩形,沿着河道有一段明显的弯曲,之前用矩形色块圈出来的范围比实际边界宽出一块,看起来把河道对岸也划进了改造范围。“插入”→“形状”→“任意多边形”,沿着河道走向依次点出七八个锚点,围出一个大致贴合边界的多边形,再右键这个多边形选“编辑顶点”,多边形边缘会显示出每一个锚点。
选中贴着河道那一侧的两个锚点,右键选“平滑顶点”,原来的直线折角会变成一段弧线,贴合河道的弯曲程度比直线折角更接近实际情况。其余几个贴着街道的锚点保持“直线点”不变,因为街道本身是直的,不需要额外的弧度。

四期工程的先后顺序原来写在一个文本框里,四行文字挤在一起:“一期排水管网改造”“二期外墙修缮与立面协调”“三期公共空间与照明”“四期验收与移交”,居民光看文字很难在几秒钟内建立起先后关系,需要转换成有方向感的图形结构。
选中这四行文字所在的占位符,右键菜单里选“转换为SmartArt”,弹出的列表按用途分了好几组,“列表”“流程”“循环”“层次结构”是最常用的四组,选错组别,图形表达出来的逻辑关系会和实际情况相反。
讲解组一开始图形选错了,用的是“循环”组里的“基本循环”,四期排成一个圆环,箭头首尾相连,居民看了会以为验收完还要回到第一期重新开始,实际上验收移交之后工程就结束了。改用“流程”组里的“基本流程”,四个方框从左到右单向排列,箭头只指向下一期,不再首尾相连,先后关系和是否结束都表达清楚了。

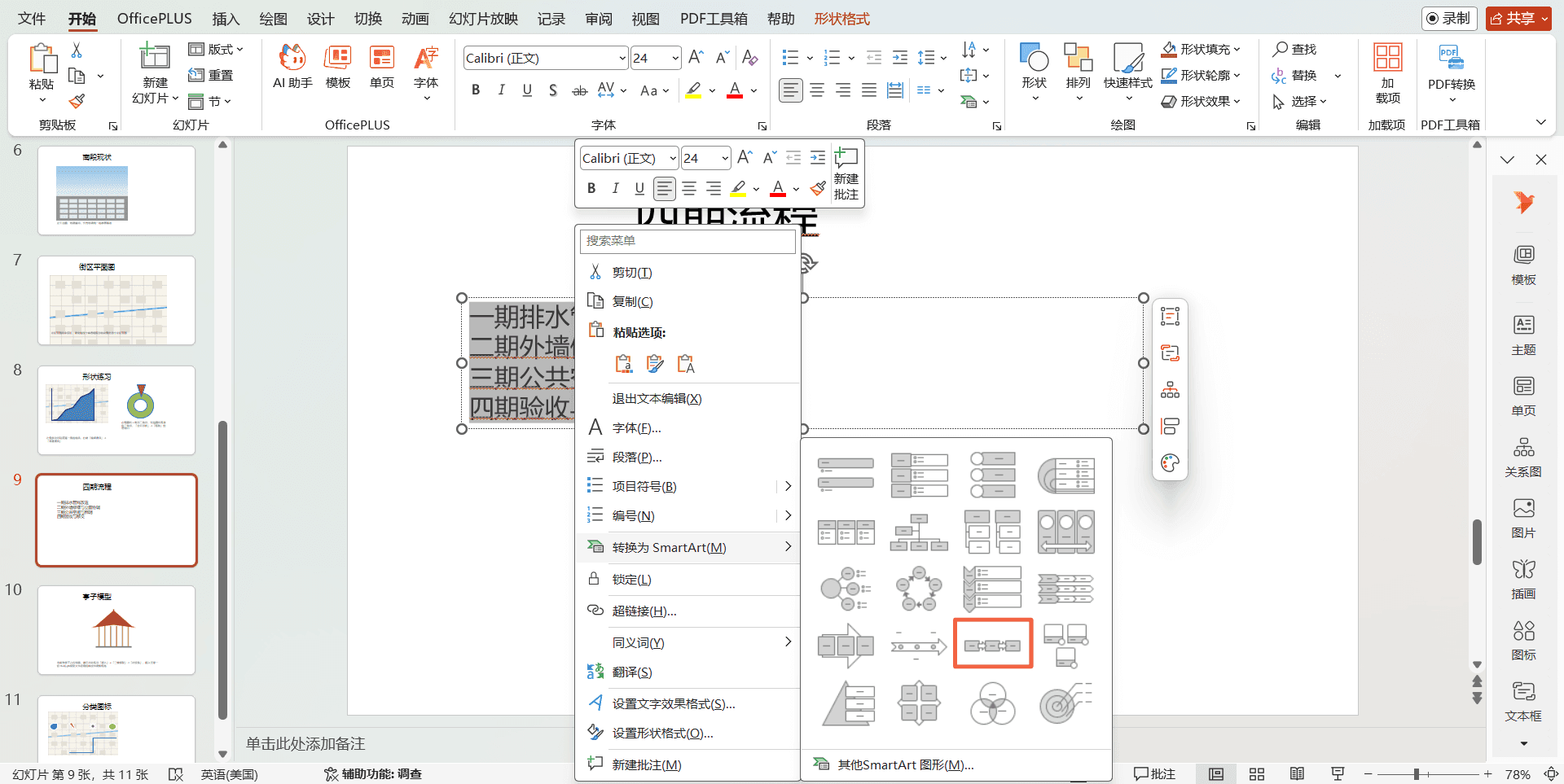

选中写有四期文字的占位符,右键选“转换为SmartArt”→“其他SmartArt图形”。
在左侧分类里点开“流程”,选择“基本流程”,确认对话框右侧预览图是单向箭头排列而不是首尾相连。
点击确定,检查转换后四行文字是否准确对应到四个方框,顺序有没有发生错位。

验收阶段实际还包含一项“资料留档”,需要作为“四期验收与移交”下面的子项单独列出,而不是和前四期平级并列。SmartArt左侧有个小箭头,点开是“文本窗格”,光标定位到“四期验收与移交”这一行末尾,按Enter新增一行,输入“资料留档”,这时它默认是平级的第五项,按一次Tab键,这一行降为上一行的子项,图形里会自动出现一个从“四期验收与移交”延伸出的小分支框。
文本窗格里的每一行都对应图形里的一个形状框,删除文本窗格里的一行文字,对应的形状框也会一并消失,不需要再去图形上手动删除多余的框,两者是联动的。
流程图刚转换出来时是主题默认的蓝色系,讲解组把整份PPT的“变体”颜色换成了偏红的方案后,回头检查这张流程图,四个方框还是原来的蓝色,没有跟着变体一起变化。
这不是软件故障,SmartArt的“更改颜色”下拉里有一组“主题颜色”色系,套用的是换主题变体那一刻的颜色状态,之后单独再换变体,已经生成的SmartArt不会自动重新取色,需要重新进入“SmartArt设计”选项卡,点“更改颜色”,在“主题颜色”分组里重新选一次当前的配色方案,四个方框才会更新成新变体对应的颜色。
一份PPT里如果有多处SmartArt,换过主题变体之后,建议逐一检查每一处SmartArt的颜色是否已经同步,“更改颜色”需要每处单独点一次,不存在“全局刷新”的按钮一次性处理所有SmartArt。
排水、供电、照明、绿化四类改造内容散落在不同片区,居民光看文字说明记不住哪类内容对应哪个位置,需要用图标做视觉区分。亭子是这次更新里唯一新建的构筑物,设计院还提供了一份三维模型文件,比平面效果图更能说明内部梁架的搭建方式。
“插入”→“图标”,弹出的图标库按类别分组,也可以直接在搜索框输入关键词。搜“水滴”能找到排水类图标,搜“电”能找到供电类,搜“灯泡”对应照明,搜“树”对应绿化,四个关键词各选一个线条风格一致的图标插入。

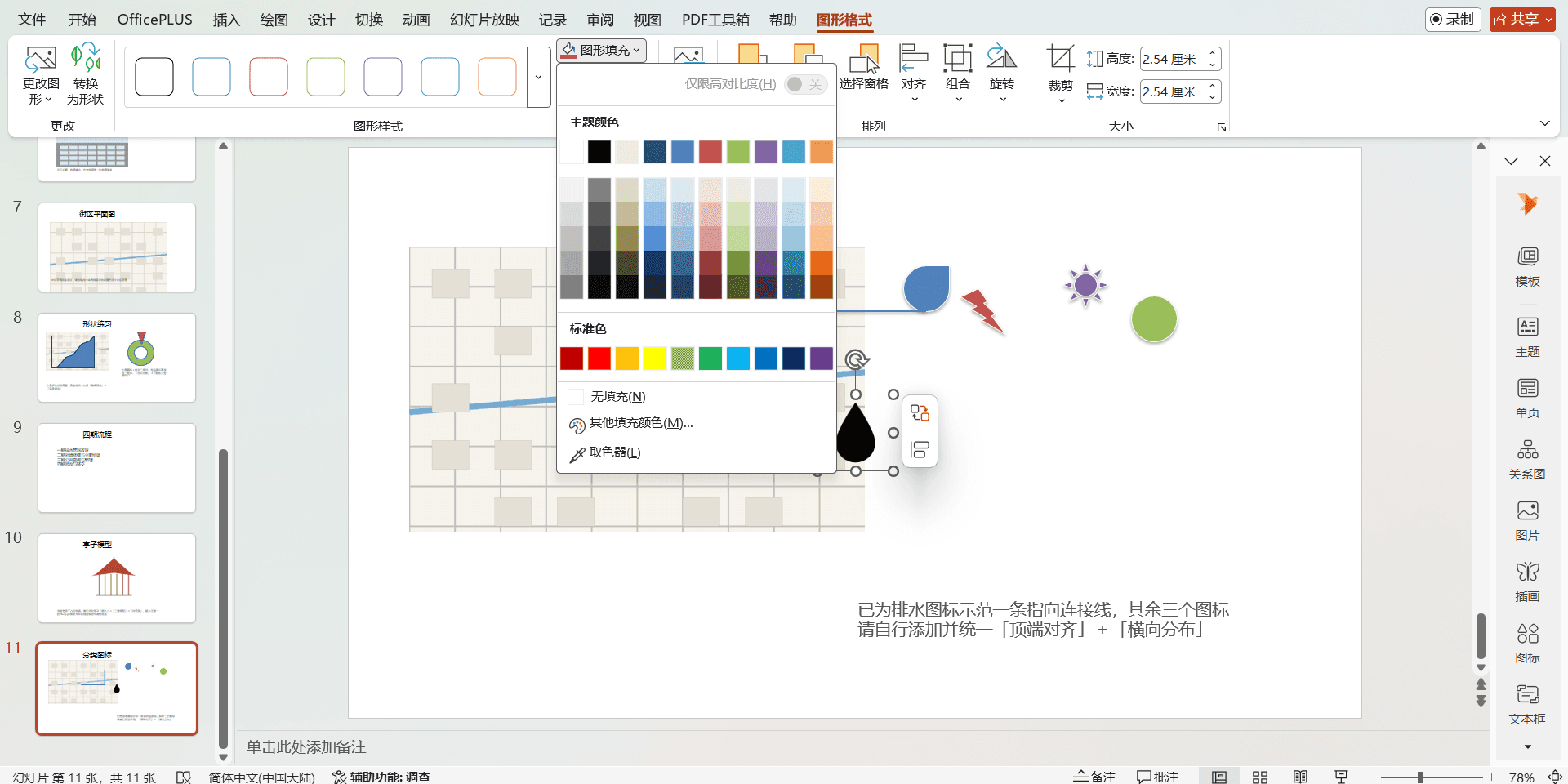

图标插入后默认是纯黑色轮廓,选中图标,功能区会出现“图形格式”选项卡,图标此时被当作矢量图形对象处理,“图形填充”下拉里直接选对应的色值,图标颜色立刻变成指定颜色,操作方式和给形状换填充色完全一样。
搜索并插入“水滴”图标,选中后在“图形格式”选项卡的“图形填充”里选择#4F81BD。
依次插入“电”“灯泡”“树”三个图标,分别按表格里的色值完成染色。
四个图标染色完成后并排检查,确认颜色和对应片区色块能一一对应,没有出现颜色错配的情况。

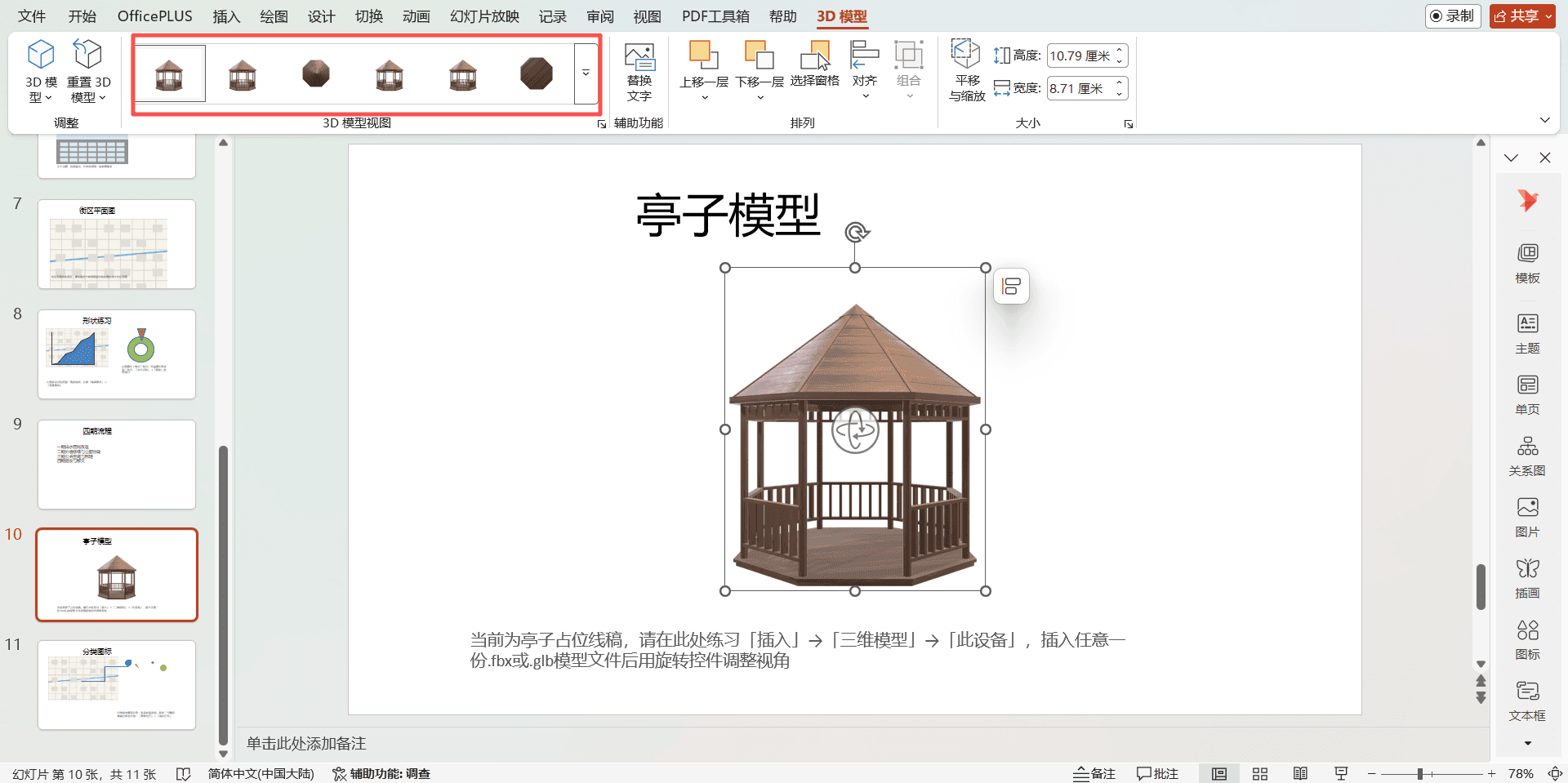

设计院给的亭子模型是一份.fbx格式文件,“插入”→“三D模型”→“此设备”(如果电脑中没有模型就选择“联机三D模型”),选中文件确认后,模型出现在画面中央,比例可能偏大或偏小,直接拖动四角的缩放手柄调整大小。模型中心会出现一个圆形的三维旋转控件,按住鼠标拖动这个控件,可以从任意角度查看模型,讲解组要展示的是亭子内部的梁架搭接方式,用旋转控件把视角转到仰视角度,屋顶内侧的梁架结构就完整露出来了。
如果觉得手动拖动控件角度不好把握,“三D模型格式”选项卡里有一个“三D模型视图”库,里面预设了正视、俯视、仰视等几个固定角度,点一下直接切换过去,比手动拖动更容易对齐到需要的角度。找不到刚好合适的预设角度时,同一选项卡的“格式”窗格里可以直接输入X轴、Y轴、Z轴的具体旋转角度数值,比如把X轴角度设为负三十度,实现一个自定义的仰视角度。

三维模型文件体积通常比图片大得多,这份亭子模型原始面数较高,插入后PPT文件明显变大,翻页和旋转模型时也会感觉到卡顿。如果设计院还有更简化的低面数版本,优先使用低面数版本;没有的话,可以请设计院在建模软件里先做一次“减面”处理再导出,PPT本身不提供降低模型面数的功能。
四个染好色的图标,最终要叠放在总平面图对应片区的实际位置上,形成数据标注点的效果。图标插入后默认出现在画面正中央,需要手动拖到目标位置,按住Shift键拖动缩放手柄,可以保证图标在缩小或放大时长宽比例不变,不会被拉扁。
图标摆到位后,位置和对应的改造内容之间最好有一条视觉上的连接线,“插入”→“形状”→“线条”里选一条带箭头的直线,一端连图标,另一端指向平面图上具体的施工点,图标本身承担分类识别的作用,连接线负责把分类和具体位置对应起来,两者配合,比单独摆放图标更容易看懂。
一张幻灯片上叠了平面图、四个色块、若干标注文字、四个图标和连接线,对象一多,谁盖住谁的问题就会不断出现,讲解组这份文件里就先后碰上了地图盖住文字、图标间距对不齐这两处具体问题。
某一页原本已经写好了“西段片区改造范围”这行标注文字,后来又插入了一张更新过的平面图放在同一位置,插入动作会把新对象放在所有已有对象的最上层,这张新地图直接盖住了底下的文字,翻页时只看到地图,文字完全消失。

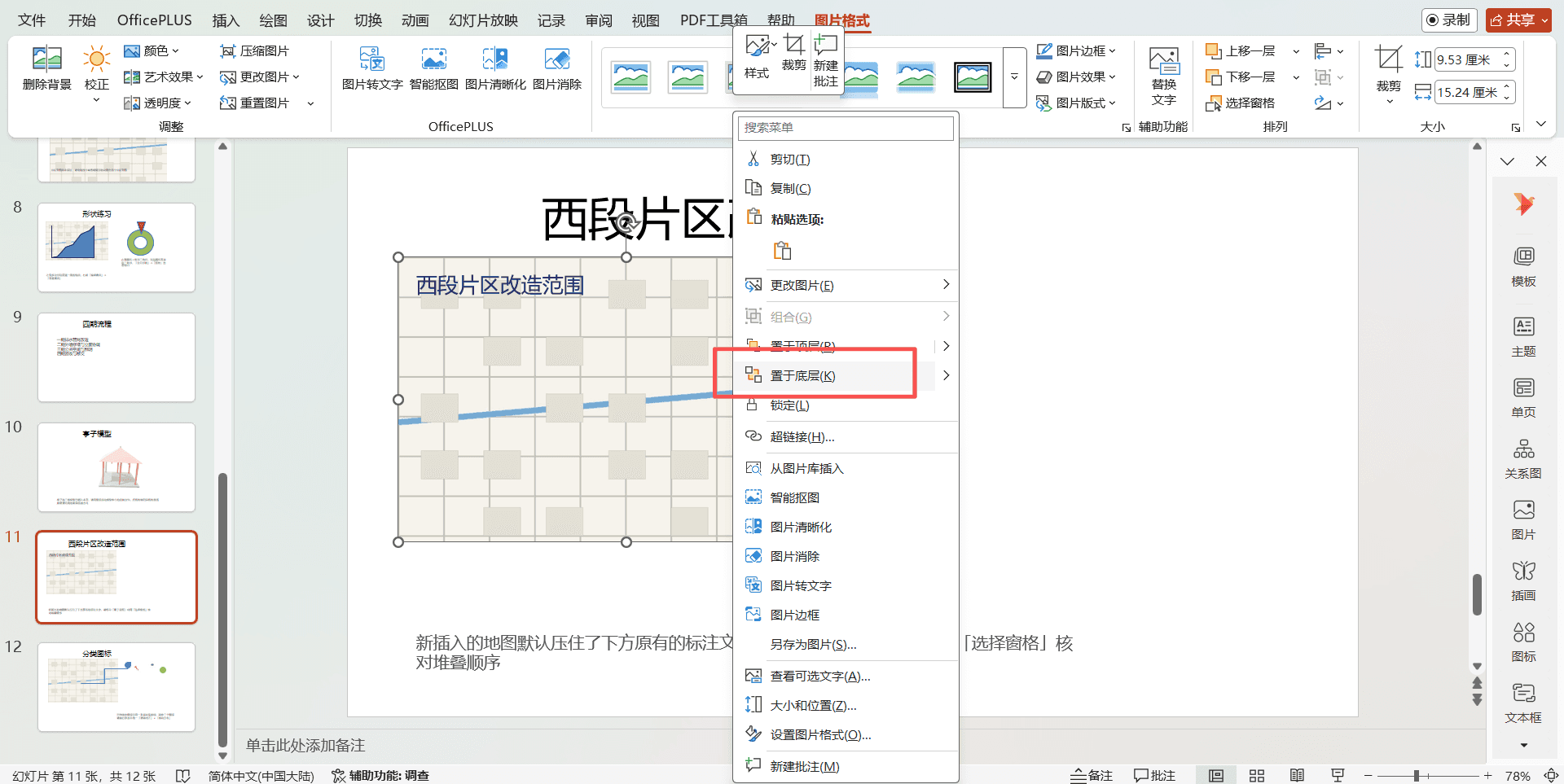

选中这张地图,右键菜单里“置于底层”,或者“图片格式”选项卡“排列”组里同样能找到“上移一层”“下移一层”“置于顶层”“置于底层”四个命令,点“置于底层”,地图退回最底层,原来的文字重新露出来。对象数量较多、单靠右键逐个试顺序容易搞混时,“排列”组里的“选择窗格”会打开一个列表,按堆叠顺序列出当前页所有对象的名称,列表最上面的项目对应画面最上层,直接在列表里点选某个对象名称就能选中它,不需要在画面上反复点击寻找。
打开“西段片区改造范围”所在的幻灯片,发现文字被地图遮挡后,选中地图图片。
右键选择“置于底层”,或在“图片格式”→“排列”→“下移一层”下拉里选择“置于底层”。
打开“选择窗格”,核对当前页面全部对象的堆叠顺序,确认文字、色块、图标各自的层级符合预期,没有其他对象被意外遮挡。

四个图标要在平面图顶部排成一条图例条,逐个手动拖动,图标之间的间距全靠肉眼估算,四个图标之间的空隙宽窄不一,看着不齐。同时选中四个图标,“图片格式”→“排列”→“对齐”,下拉列表给出的对齐命令按方向分组。
先点“顶端对齐”让四个图标顶边在同一条线上,再点“横向分布”,四个图标之间的间隙会被自动调整为完全相等的宽度,两个命令连续点完,图标排列的效果比逐个手动拖动精确得多,也快得多。
“对齐”下拉列表最下面有“对齐幻灯片”和“对齐所选对象”两个选项,这一项容易被忽略,却直接决定对齐命令的参照基准。默认状态是“对齐幻灯片”,这个模式下,“水平居中”的意思是让每一个选中的对象分别居中于整张幻灯片,不是让它们相对彼此居中。
讲解组四个图标已经拖到了平面图顶部合适的位置,只是想让四个图标互相排齐,随手点了“水平居中”,四个图标不但没有排整齐,反而全部叠到了画布正中央,原来在平面图顶部的位置完全丢失,因为每个图标都被单独居中到了整张幻灯片的正中线上。
只想让选中的几个对象互相对齐、不想改变它们相对于整张画布的位置时,先把“对齐”下拉最下面的依据切换成“对齐所选对象”,再执行“顶端对齐”“横向分布”等命令。默认的“对齐幻灯片”适合的场景是让单个对象居中或贴边于整张画布,两种依据混用是图标排列跑位最常见的原因。
下面这份模板按本章案例搭好了十二张幻灯片,覆盖本章全部六个知识板块:封面(联机图片检索背景)、效果图对照(比例失真练习)、西段/东段/南段现状(压缩、裁剪、色调)、街区平面图(片区标注)、形状练习(合并形状与顶点编辑)、四期流程(SmartArt)、亭子模型(已内置真实三维模型,供旋转视角练习)、西段片区改造范围(图层顺序颠倒)、分类图标(图标染色与对齐分布)。本地照片与效果图混放、颜色色温不统一、图层顺序颠倒、图标间距不均等问题故意保留,直接打开它开始下面的练习。
模板下载:2026-0721-历史片区保护更新-图片与图形练习模板.pptx
打开“封面”那张幻灯片,按提示练习“插入”→“图片”→“联机图片”检索青砖墙面素材,或用生成式图片功能补一张背景。
打开“效果图对照”那张幻灯片,把当前的手绘草图“更改图片”替换为任意一张16∶9图片,观察比例被拉伸的效果,再进入裁剪模式修正画面边界。
打开“西段现状”那张幻灯片,用“压缩图片”把全部图片压缩为“Web(150ppi)”,对比压缩前后的文件体积差异,再练习把左侧堆放杂物的区域裁掉。
打开“东段现状”与“南段现状”两张幻灯片,用“颜色”→“色调”把两张照片的色温调整接近,消除偏暖偏冷的差异。
打开“街区平面图”那张幻灯片,绘制四个半透明矩形色块圈出四个片区范围,透明度统一设为65%。
打开“形状练习”那张幻灯片,左侧多边形练习“编辑顶点”把贴河道一侧的锚点改成“平滑顶点”;右侧先选圆环再加选三角形,用“合并形状”→“剪除”挖出缺口。
打开“四期流程”那张幻灯片,把文本框内容转换为“流程”类SmartArt,并在“四期验收与移交”下方增加子项“资料留档”。
打开“亭子模型”那张幻灯片,模型已经插入好,选中它,拖动中心的旋转控件把视角转到仰视角度,观察屋顶内侧的梁架搭接方式;也可以练习“插入”→“三维模型”→“此设备”,用自己的模型文件替换练习一次完整的插入流程。
打开“西段片区改造范围”那张幻灯片,发现文字被地图遮挡后,选中地图图片,右键“置于底层”,或打开“选择窗格”核对堆叠顺序。
打开“分类图标”那张幻灯片,参照已有的连接线示例为其余三个图标补上连接线,再把四个图标设为“顶端对齐”加“横向分布”,排列成整齐的图例条。
