混凝土结构基础

混凝土结构是一种以混凝土为主要材料的建筑结构体系，其核心特征在于承重骨架全部或主要由混凝土构成，包括混凝土梁、混凝土柱、混凝土板、混凝土墙等各类构件。混凝土材料本身具备高强度、优良的耐久性和优异的抗震能力，能够承受非常大的荷载，并适应不同建筑环境下的复杂受力条件。与传统的砖石结构或木结构相比，混凝土结构不仅可以实现超大跨度和超高层建筑，还能满足现代建筑对空间开敞性和造型多样化的要求。

混凝土的流动性和可塑性使其在设计和施工中能够灵活应用于各种复杂结构和特殊造型。现代工程中，混凝土结构广泛应用于住宅楼、办公楼、商品房、高层和超高层建筑、桥梁、水坝、地铁隧道、体育场馆、机场航站楼等众多领域，是当代建筑与基础设施建设中不可或缺的骨干结构形式。

---

认识混凝土结构

混凝土结构在当代建筑工程中占据着主导地位，无论是住宅楼、办公大厦，还是桥梁、水坝，都能看到它的身影。这种结构材料之所以得到如此广泛的应用，与其独特的性能特点密不可分。

混凝土结构的基本特征

混凝土是由水泥、砂、石子和水按一定比例混合搅拌后，经过硬化形成的人造石材。单纯的混凝土材料具有良好的抗压能力，但抗拉性能较差，容易在受拉区域产生裂缝。为了克服这一缺陷，工程师们将钢筋埋入混凝土中，形成了钢筋混凝土这种复合材料。

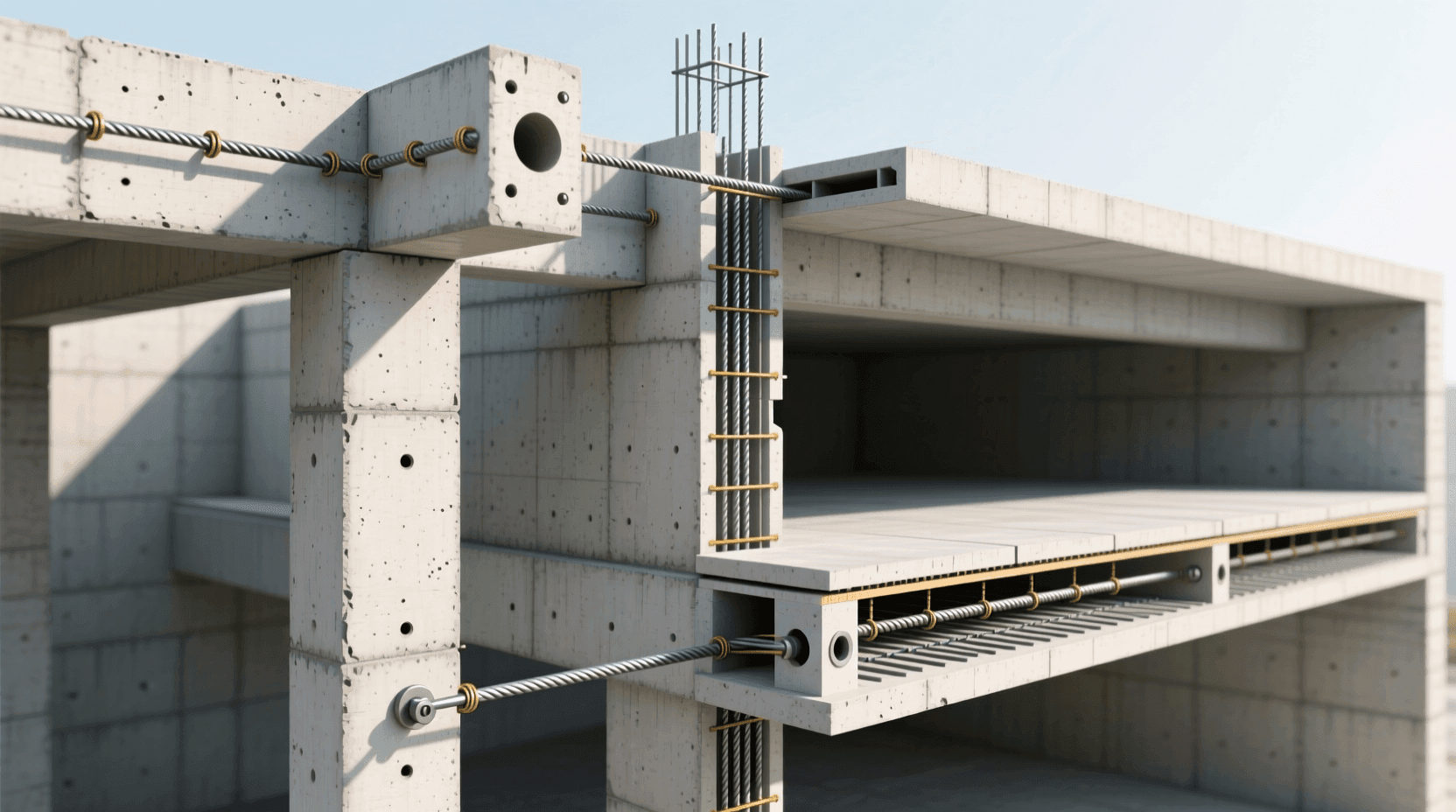

钢筋混凝土充分利用了两种材料的优势。混凝土负责承担压力，而钢筋则承受拉力。当建筑构件受到弯曲作用时，上部受压、下部受拉，混凝土承担上部的压应力，钢筋承担下部的拉应力，两者协同工作，形成了高效的结构体系。

钢筋混凝土的工作机理

以一根简支梁为例，当梁上施加荷载时，梁会向下弯曲变形。此时梁的上部被压缩，下部被拉伸。混凝土在梁的上部发挥抗压作用，而配置在梁下部的钢筋则发挥抗拉作用。这种受力分工使得钢筋混凝土梁能够承受比纯混凝土梁大得多的荷载。

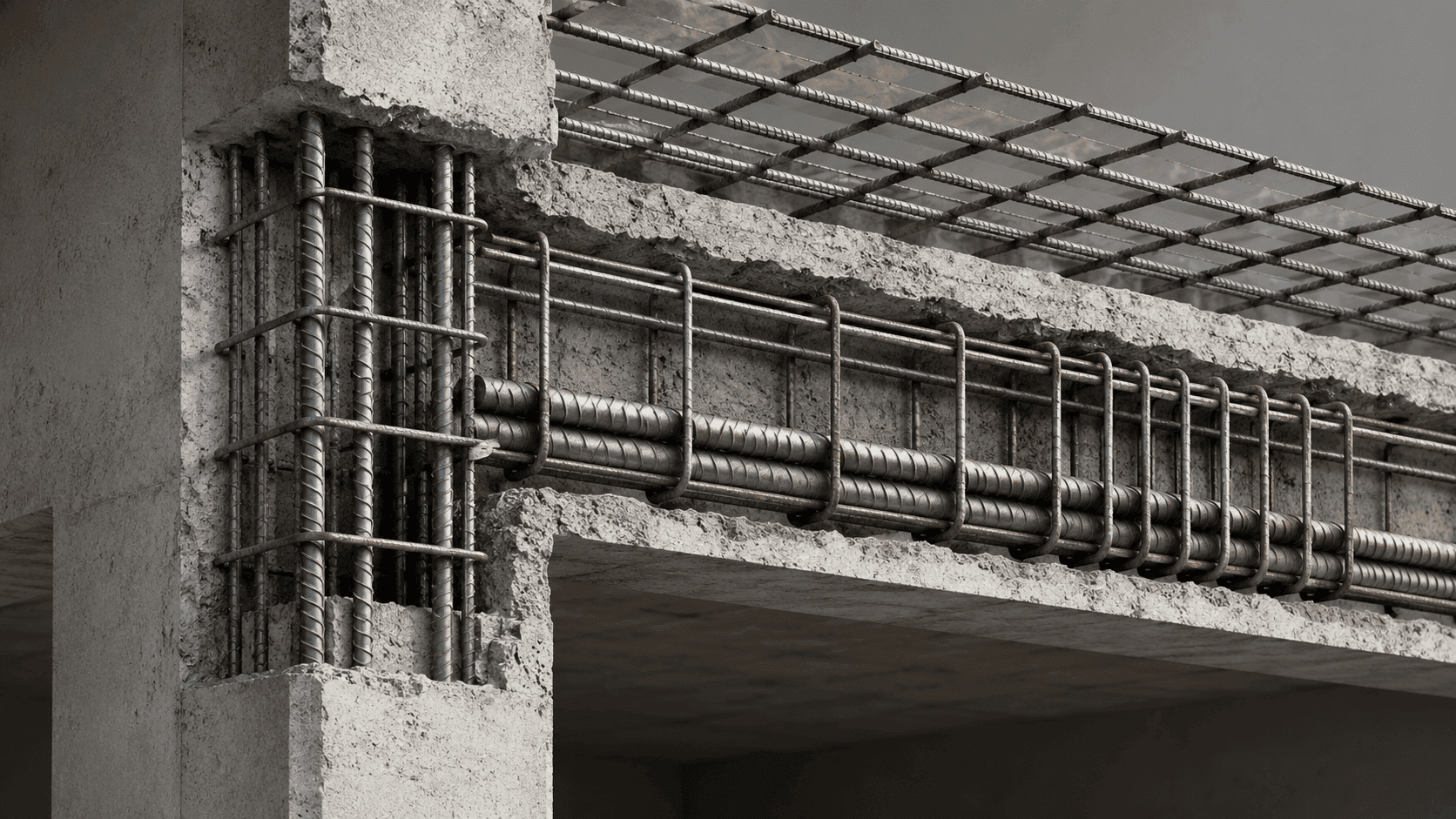

实际工程中，钢筋的配置方案需要根据结构受力特点精心设计。除了承受拉力的主筋外，还需要配置箍筋来抵抗剪切力，配置架立筋来固定钢筋骨架位置。这些钢筋相互配合，形成完整的受力体系。

混凝土结构的应用场景

混凝土结构在建筑领域的应用范围极其广泛。多层和高层住宅建筑多采用混凝土框架结构或剪力墙结构，这类结构能够提供开阔的室内空间，同时保证足够的承载能力。高层办公楼常常采用框架-核心筒结构，利用混凝土核心筒提供抗侧力，外围采用框架体系，实现大跨度空间。

在工业建筑中，混凝土结构同样占有重要地位。厂房的排架结构、储罐的筒体结构、料仓的仓壁结构，都采用混凝土材料建造。混凝土良好的耐久性和防火性能，使其特别适合工业环境的严苛要求。

桥梁工程是混凝土结构的另一个重要应用领域。从简单的板桥、梁桥，到复杂的拱桥、斜拉桥、悬索桥，混凝土都在其中发挥着关键作用。预应力混凝土技术的发展，更是使得大跨度桥梁成为可能。

水利工程中的大坝、渡槽、水闸等结构，也大量采用混凝土材料。混凝土的整体性好、抗渗性强、耐水性优良，能够长期承受水压作用而保持稳定。

---

为什么选择混凝土结构

在众多结构材料中，混凝土结构能够脱颖而出，成为建筑工程的首选，源于其综合性能的优越性。但任何材料都有其局限性，正确认识混凝土结构的优势和不足，才能在实际工程中做出合理选择。

混凝土结构的主要优势

材料获取的便利性是混凝土结构的首要优势。组成混凝土的水泥、砂、石子等原材料来源广泛，价格相对低廉，适合大规模工程使用。相比钢结构需要大型钢厂生产、木结构需要天然林木资源，混凝土材料的地方化供应更加容易实现，降低了运输成本。

整体性强是混凝土结构的显著特点。混凝土在浇筑时呈流动状态，可以灌注到模板的各个角落，硬化后形成整体，不存在拼接缝隙。这种整体性使得结构的刚度大、稳定性好，在地震作用下能够保持较好的协同工作能力。

耐久性优良使混凝土结构具有长久的使用寿命。正常设计和施工的混凝土结构，使用年限可达50年甚至更长。混凝土对内部钢筋形成保护层，避免钢筋直接暴露在空气中锈蚀。相比木结构容易腐朽、钢结构容易锈蚀，混凝土结构的维护成本更低。

防火性能突出是混凝土结构的重要优势。混凝土是无机非燃材料，在火灾中不会燃烧，也不会产生有害气体。混凝土对内部钢筋还起到隔热保护作用，避免钢筋在高温下强度迅速降低。这种防火性能使混凝土结构特别适合人员密集的公共建筑。

可塑性强是混凝土结构的独特优势。利用模板可以浇筑出各种形状的构件，满足建筑造型的需求。从规则的梁、柱、板，到复杂的曲面壳体、空间网格，混凝土都能够实现。现代建筑中许多富有创意的造型，正是依靠混凝土的可塑性才得以实现。

混凝土结构的主要局限

自重较大是混凝土结构的主要缺点。混凝土的容重约为2500千克每立方米，是钢材密度的三分之一，但钢材的强度远高于混凝土，因此同样承载力的构件，混凝土构件的截面尺寸要大得多，自重也相应增加。这种大自重在地震区是不利因素，因为地震作用与结构质量成正比。

施工受气候影响较大是混凝土结构的另一个不足。混凝土的硬化需要适宜的温度和湿度条件，冬季施工需要采取保温措施，夏季施工需要注意防暴晒和保湿养护。雨天浇筑混凝土会影响质量，需要采取遮雨措施。这些限制使得混凝土施工的工期安排需要充分考虑季节因素。

抗裂性能不理想是混凝土结构的固有缺陷。混凝土的抗拉强度远低于抗压强度，在拉应力作用下容易开裂。虽然钢筋能够限制裂缝宽度，但无法完全避免裂缝的出现。裂缝不仅影响美观，还可能导致钢筋锈蚀，降低结构耐久性。控制裂缝是混凝土结构设计和施工的重要课题。

施工工期相对较长也是混凝土结构的劣势。混凝土浇筑后需要足够的养护时间才能达到设计强度，通常需要28天才能达到标准强度的100%。施工过程中需要支模板、绑钢筋、浇混凝土、养护、拆模等多道工序，工序繁杂。相比钢结构的工厂化预制、现场快速拼装，混凝土结构的建造速度明显较慢。

混凝土结构的适用类型

多层和高层民用建筑是混凝土结构的主要应用对象。从6层的多层住宅到超过200米的超高层写字楼，混凝土结构都能胜任。住宅建筑对隔声、保温、防火的要求，正好契合混凝土结构的性能特点。办公建筑需要大柱网、大开间，混凝土框架结构能够提供灵活的空间布局。

对防火有严格要求的建筑应优先选择混凝土结构。医院、学校、商场、影剧院等人员密集场所，火灾危险性大，疏散时间要求长，混凝土结构的耐火极限能够满足这些建筑的防火规范要求。化工厂、石油储备库等易燃易爆场所，混凝土结构是最安全的选择。

需要承受水压、土压等较大侧向荷载的结构，混凝土是理想材料。水池、水塔、地下室外墙、挡土墙等结构，不仅要承受较大的侧压力，还要求结构具有良好的抗渗性能，混凝土结构能够同时满足承载力和防水的双重要求。

大跨度的屋盖结构也适合采用混凝土材料。体育馆、展览馆、机库等建筑需要大跨度无柱空间，采用混凝土薄壳、网架、拱结构，能够实现几十米甚至上百米的跨度。混凝土的可塑性使得这些结构可以做成优美的曲面造型，实现结构与建筑的完美结合。

---

混凝土基础知识

深入理解混凝土材料的组成、性能和施工过程，是掌握混凝土结构设计的基础。混凝土看似简单，实则涉及材料科学、化学反应、施工工艺等多方面的知识。

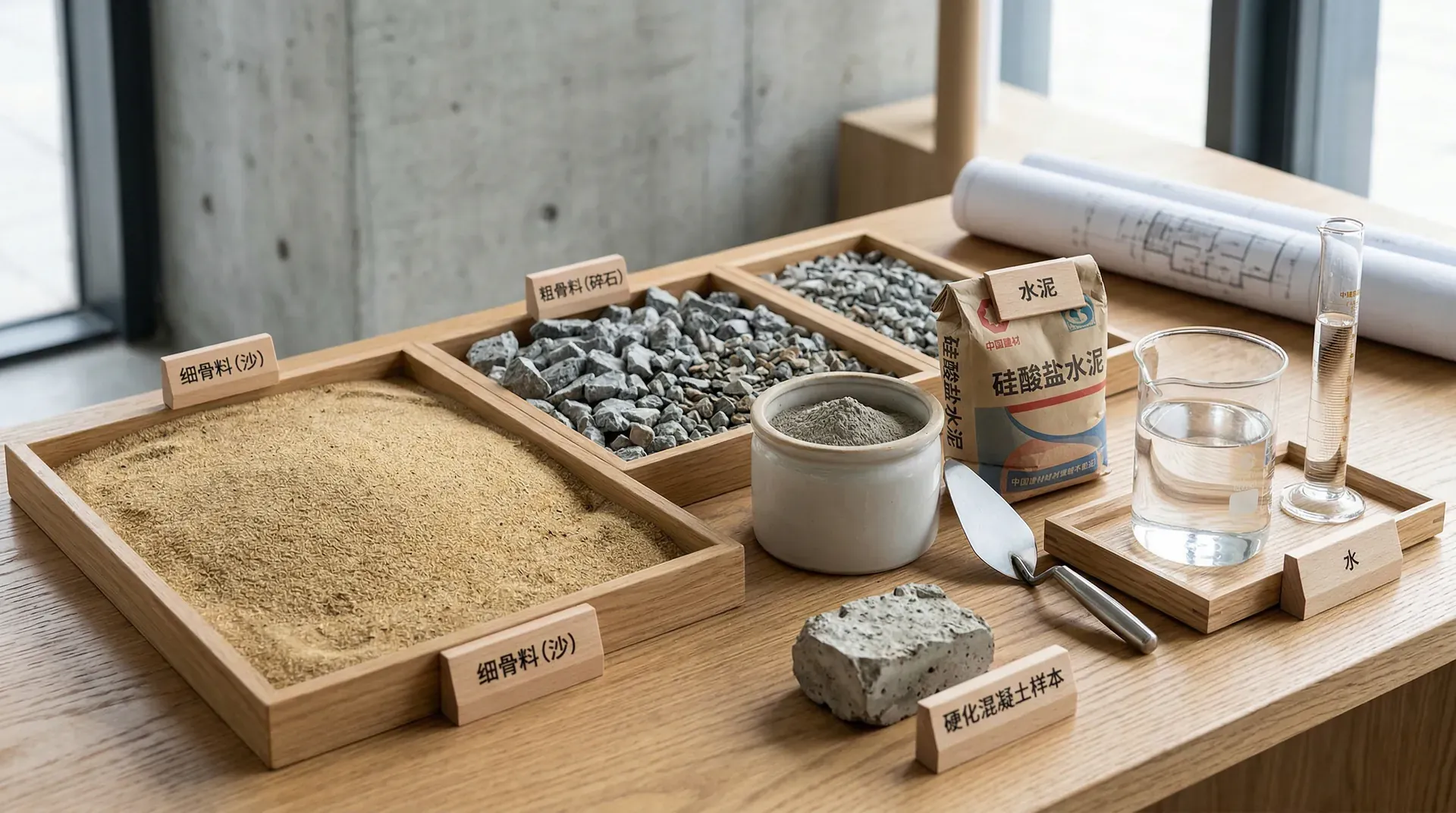

混凝土的组成材料

水泥是混凝土的胶凝材料，起到粘结砂石的作用。建筑工程中最常用的是硅酸盐水泥，其主要成分包括硅酸三钙、硅酸二钙、铝酸三钙等。水泥与水发生水化反应，生成水化硅酸钙等凝胶物质，将砂石颗粒牢固地粘结在一起。水泥的强度等级有32.5、42.5、52.5等，数字表示水泥胶砂试块在28天龄期的抗压强度值。

砂和石子是混凝土的骨料，占混凝土体积的70%以上。砂称为细骨料，石子称为粗骨料。骨料在混凝土中起骨架作用，减少水泥用量，降低成本，同时减少混凝土的收缩变形。砂的粒径一般在0.15到5毫米之间，石子的粒径通常在5到40毫米之间。骨料的强度、粒形、级配等性能，都会影响混凝土的质量。

水是混凝土拌合和水化反应的必需成分。水与水泥发生化学反应，使水泥凝结硬化。同时，适量的水使混凝土拌合物具有良好的流动性，便于施工。但水的用量需要严格控制，水过多会降低混凝土强度，水过少则影响施工。一般来说，水与水泥的重量比（水灰比）是控制混凝土质量的关键参数。

外加剂是改善混凝土性能的辅助材料。减水剂能够在保持流动性的前提下减少用水量，提高混凝土强度。缓凝剂延缓混凝土凝结时间，适用于大体积混凝土施工或高温季节施工。早强剂加速混凝土强度发展，缩短工期。引气剂改善混凝土的抗冻性能。防水剂提高混凝土的抗渗能力。合理使用外加剂，可以使混凝土性能得到显著改善。

混凝土的强度等级

混凝土的强度等级以立方体抗压强度标准值来表示，用符号"C"加数字表示。标准试件是边长150毫米的立方体，在标准条件下养护28天后测定抗压强度。C30表示混凝土立方体抗压强度标准值为30兆帕。

选择混凝土强度等级需要综合考虑结构的受力要求、构件尺寸、施工条件和经济性。结构承受的荷载越大，需要的混凝土强度等级越高。但强度等级不是越高越好，高强度混凝土的成本更高，脆性更大，施工难度也增加。实际工程中应根据计算确定合理的强度等级。

混凝土强度随时间发展的规律值得关注。浇筑后的混凝土强度逐渐增长，前7天增长较快，之后增长速度放缓。标准规定以28天龄期的强度作为设计依据。但实际上混凝土的强度增长可以持续几个月甚至更长时间。

上图展示了混凝土强度随龄期的增长规律。可以看出，7天时强度达到28天强度的65%左右，14天时达到85%，28天时达到设计强度的100%。施工中常利用这一规律，在混凝土强度达到一定值后就可以拆模或施加部分荷载，加快施工进度。

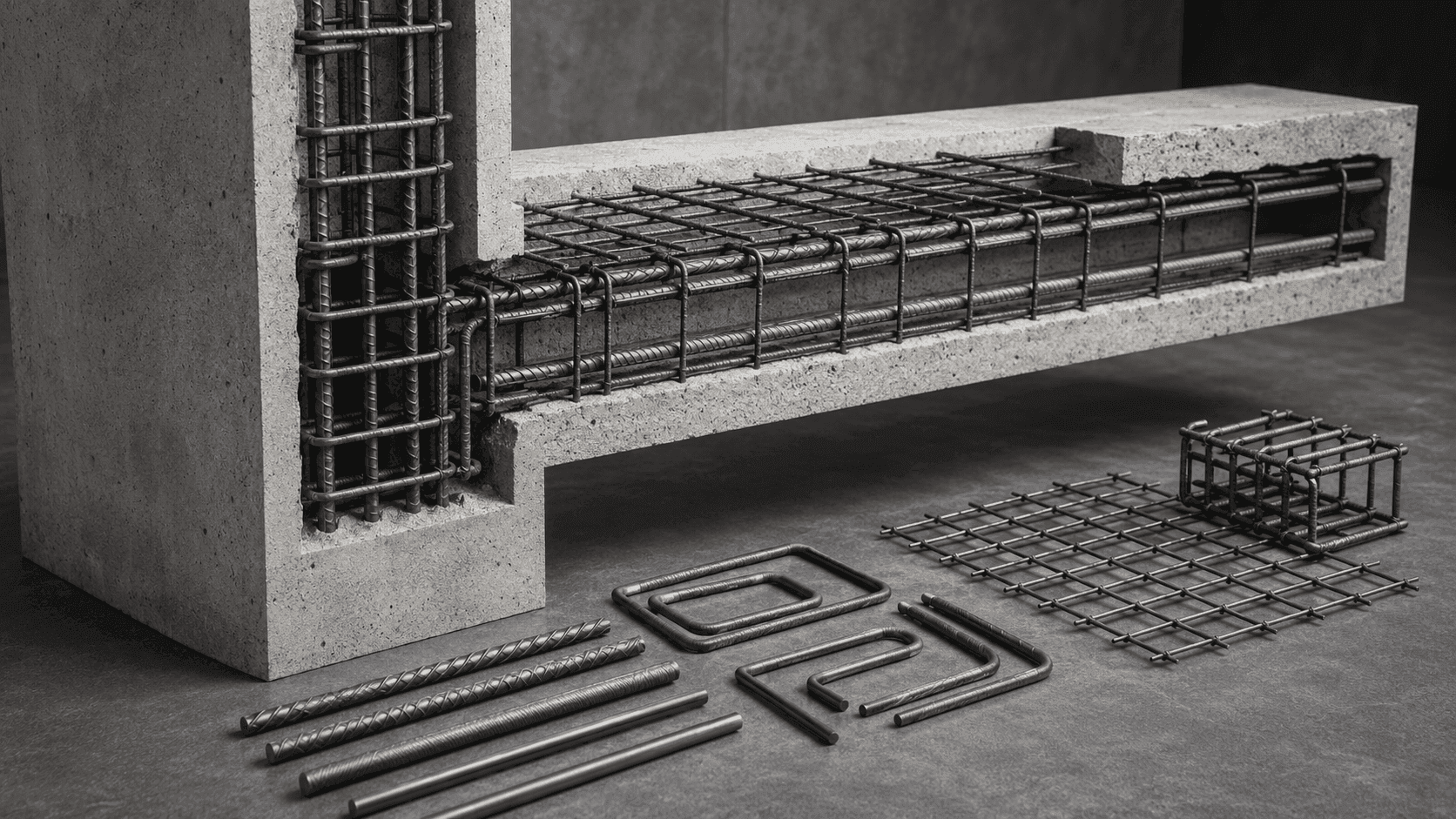

钢筋的作用与类型

钢筋在混凝土结构中承担拉应力，补偿混凝土抗拉强度低的缺陷。同时，钢筋还具有约束混凝土变形、限制裂缝发展的作用。钢筋与混凝土共同工作，形成高效的复合材料体系。

钢筋按强度等级分为多个牌号。HPB300是光圆钢筋，屈服强度300兆帕，表面光滑，与混凝土的粘结主要靠摩擦力。HRB400、HRB500是带肋钢筋，屈服强度分别为400、500兆帕，表面有横肋，与混凝土的机械咬合力强。目前工程中主要使用HRB400钢筋，高层建筑底部可能采用HRB500钢筋。

按作用分类，钢筋可分为受力筋、箍筋、架立筋、分布筋等。受力筋是根据结构承载力计算确定的主要钢筋，承担弯矩、轴力等主要内力。梁底部的纵向钢筋、柱中的竖向钢筋都属于受力筋。箍筋是用来抵抗剪力和扭矩的横向钢筋，同时起到固定受力筋位置、约束混凝土的作用。架立筋是梁上部用来固定箍筋位置的钢筋，不参与主要受力。分布筋是板中垂直于受力筋布置的钢筋，用来固定受力筋位置，并分散荷载。

钢筋的配置必须符合构造要求。钢筋需要有足够的保护层厚度，避免钢筋直接暴露。钢筋之间要有适当的间距，便于混凝土浇筑和振捣。钢筋的锚固长度和搭接长度要满足规范要求，确保钢筋与混凝土可靠连接。这些构造措施看似繁琐，实则是保证结构质量的重要环节。

混凝土的施工过程

混凝土施工包括配料、搅拌、运输、浇筑、振捣、养护等环节，每个环节都影响最终质量。

配料是根据设计配合比准确称量水泥、砂、石、水和外加剂的过程。配合比是通过实验确定的，能够保证混凝土达到设计强度和施工要求。配料的准确性直接影响混凝土质量，因此现代施工普遍采用电子称量设备，提高配料精度。

搅拌使各种材料均匀混合。搅拌不充分会导致混凝土强度不均匀，出现蜂窝、麻面等缺陷。商品混凝土在搅拌站集中搅拌，由混凝土搅拌车运送到现场，保证了质量稳定。搅拌时间不宜过长也不宜过短，一般控制在1到2分钟。

运输要求混凝土在初凝前送到浇筑地点。混凝土从搅拌完成到浇筑完毕的时间不宜超过2小时。运输过程中要防止混凝土离析，即砂浆与石子分离。混凝土搅拌车在运输过程中保持慢速转动，防止离析和过早凝结。

浇筑是将混凝土灌注到模板内的过程。浇筑应连续进行，避免出现施工缝。浇筑时应分层进行，每层厚度不超过500毫米。浇筑速度要与振捣速度配合，不能浇筑过快导致来不及振捣。高度较大的构件，应采用串筒或溜槽下料，避免混凝土自由下落高度过大导致离析。

振捣是使混凝土密实的关键工序。采用振动棒插入混凝土内部振动，使混凝土液化流动，排出内部气泡，填满模板的各个角落。振捣要做到“快插慢拔”，插点要均匀，相邻插点的振捣范围要有重叠。振捣时间以混凝土表面出现浆液、不再显著下沉、不再出现气泡为准。过度振捣会导致离析，振捣不足则出现蜂窝孔洞。

养护是保证混凝土强度正常发展的必要措施。混凝土硬化需要适宜的温度和湿度。浇筑后应及时覆盖和浇水养护，保持混凝土表面湿润。常温下养护时间不少于7天，采用矿渣水泥时不少于14天。冬季施工需要采取保温措施，防止混凝土受冻。夏季施工要注意防暴晒和及时洒水养护。

---

常见的混凝土结构形式

混凝土结构根据竖向承重体系和抗侧力体系的不同，发展出多种结构形式。每种结构形式都有其适用范围和特点，建筑师和结构工程师需要根据建筑功能、高度、抗震要求等因素，选择合适的结构形式。

框架结构

框架结构由梁和柱组成，形成承重和抗侧力体系。柱子承担竖向荷载，梁柱共同组成框架抵抗水平荷载。墙体只起围护和分隔作用，不参与承重，因此称为填充墙。这种结构的优点是室内空间布置灵活，可以根据使用需要任意分隔房间。

框架结构的受力特点是“强柱弱梁”。在地震作用下，希望梁先于柱出现塑性铰，形成耗能机制，避免柱子破坏导致结构倒塌。框架柱的截面尺寸通常较大，多层建筑的框架柱边长一般为400到600毫米。柱子的纵向钢筋配筋率较高，箍筋加密区要求严格。

框架梁连接相邻柱子，传递竖向荷载和抗震作用。梁的跨度一般在4到10米之间，超过10米时梁高会很大，经济性下降。梁的截面高度与跨度的比值通常在1/10到1/15之间。梁的纵向钢筋在跨中布置在梁底，在支座处布置在梁顶，与弯矩图的形状对应。

框架结构适用于多层办公楼、商场、学校等建筑。这类建筑需要大空间、大开间，对房间布局灵活性要求高。框架结构的层数一般不超过15层，抗震设防地区可能更低。超过这个高度，框架结构的抗侧刚度不足，会产生较大的侧向位移，影响使用和安全。

剪力墙结构

剪力墙结构由钢筋混凝土墙体承担全部竖向荷载和水平荷载。墙体既是承重构件，又是抗侧力构件。这种结构的整体性好，抗侧刚度大，在地震作用下的变形小，适用于高层住宅建筑。

剪力墙的厚度根据高度和受力确定，一般不小于200毫米。高层建筑底部的剪力墙可能达到400毫米甚至更厚。剪力墙内配置双排钢筋网，既有竖向钢筋又有横向钢筋，形成完整的受力系统。墙体的边缘部位设置暗柱或端柱，加强配筋，提高墙肢的承载力和延性。

剪力墙布置要遵循“均匀、对称、周边”的原则。墙体应沿两个主轴方向均匀布置，避免刚度中心与质量中心偏心过大导致扭转。墙体应布置在建筑的周边，提高抗侧刚度。同时要注意墙体的连续性，避免在竖向突然中断形成薄弱层。

剪力墙之间的楼板起到传递荷载和协调变形的作用。楼板通常采用现浇钢筋混凝土板，厚度在100到150毫米之间。楼板在自身平面内具有很大的刚度，能够将水平荷载有效地传递给剪力墙，使各片墙体协同工作。

剪力墙结构特别适合高层住宅建筑。住宅的房间布局相对固定，墙体的位置与房间分隔墙重合，既满足承重要求，又满足使用功能。剪力墙结构的楼层数可以达到30层甚至更高，在抗震设防地区也能保证良好的抗震性能。

框架-剪力墙结构

框架-剪力墙结构是框架结构和剪力墙结构的组合。在框架结构中布置一定数量的剪力墙，既保留了框架结构空间布置灵活的优点，又利用剪力墙提高了结构的抗侧刚度。这种结构形式在高层办公楼、旅馆建筑中应用广泛。

在这种组合结构中，框架和剪力墙共同承担水平荷载。在建筑底部，剪力墙刚度大，承担大部分水平剪力。在建筑顶部，框架的相对刚度增加，承担较多水平剪力。两种结构协同工作，使得侧向位移沿高度分布更加合理。

剪力墙的数量和位置需要通过计算确定。一般将剪力墙布置在电梯井、楼梯间、设备间等位置，这些部位本来就需要墙体，不会影响使用功能。剪力墙的数量以使结构侧向位移满足规范要求为准，不宜过多。剪力墙过多会使结构接近纯剪力墙结构，失去框架结构的灵活性。

框架-剪力墙结构的适用高度介于框架结构和剪力墙结构之间，一般可达30到40层。这种结构形式能够为高层建筑提供足够的抗侧刚度，同时保留大空间布置的可能性，是高层建筑中最常用的结构形式之一。

上图对比了不同混凝土结构形式的适用高度范围。可以看出，框架结构的适用高度最低，筒体结构的适用高度最高。在抗震设防区，各类结构的适用高度都有所降低，这是因为地震作用对高层建筑影响更大，需要更高的抗侧刚度。

板柱结构

板柱结构由楼板直接支承在柱子上，取消了梁，形成简洁的结构体系。这种结构的层高较小，室内空间通透，适用于停车楼、仓库、商场等建筑。板柱结构的楼板厚度比一般框架结构的楼板要厚，通常在200到300毫米之间。

板柱结构的关键部位是柱板连接处。板在柱边受到集中反力作用，容易发生冲切破坏。为了防止冲切破坏，需要在柱周围加厚楼板形成柱帽，或者在板内设置暗梁，增强抗冲切能力。有时采用钢筋混凝土托盘，扩大柱头支承面积。

板柱结构的竖向荷载传力路径是：荷载→楼板→柱→基础。水平荷载的抵抗能力较弱，因此板柱结构通常用于层数较少、水平荷载较小的建筑。如果需要用于高层建筑，必须配合剪力墙或核心筒来抵抗水平荷载。

板柱结构的优点是施工简便，模板工程量少，层高降低可减少建筑总高度。缺点是楼板承载力要求高，配筋量大，抗震性能不如框架结构。在地震区应用板柱结构时，需要采取有效的抗震构造措施。

筒体结构

筒体结构是超高层建筑常用的结构形式。筒体可以是电梯井、楼梯间形成的内筒，也可以是外围密柱深梁形成的外筒。筒体具有很大的抗弯刚度和抗扭刚度，是超高层建筑抵抗水平荷载的有效手段。

框架-核心筒结构是最常见的筒体结构形式。建筑中部的电梯井、楼梯间、设备间等用钢筋混凝土墙体围合成核心筒，核心筒承担大部分水平荷载。外围布置框架柱梁，主要承担竖向荷载。楼板将外框架与核心筒连接成整体，协同工作。

核心筒的墙体厚度较大，底部可达600到800毫米。筒体平面应尽量接近圆形或正方形，以获得较大的抗扭刚度。筒体的开洞要避免削弱刚度，门洞上方要设置连梁，保证筒体的整体性。

筒中筒结构由内筒和外筒组成，外筒由密柱深梁形成。外筒柱子间距通常在3到4米，梁高接近层高。这种密集的柱梁体系形成管状结构，具有很大的抗侧刚度。筒中筒结构可以建造高度超过300米的超高层建筑。

上图展示了不同结构形式在相同水平荷载作用下的侧向位移对比。建筑高度越高，水平位移越大。同样高度下，框架结构的位移最大，筒中筒结构的位移最小。这说明筒体结构具有更大的抗侧刚度，适合超高层建筑。结构设计需要控制侧向位移，保证建筑的使用舒适度。

混凝土结构形式的选择是一个综合决策过程。需要考虑建筑高度、使用功能、抗震要求、经济性等多方面因素。低层建筑可以选择简单的框架结构或承重墙结构。多层建筑根据功能选择框架结构或剪力墙结构。高层建筑多采用框架-剪力墙结构或框架-核心筒结构。超高层建筑则需要采用筒体结构。合理的结构选型是保证建筑安全、适用、经济的前提。
