钢结构基础

钢结构是一种以钢材为主要材料的建筑结构体系，其主要特征在于承重骨架完全由经过加工和焊接的各种截面的钢构件组成，比如钢梁、钢柱、钢桁架、支撑以及各种节点连接件等。这些钢构件通过螺栓连接、焊接、铆接等多种方式组合成一个力学性能优越、整体性良好的空间结构体系。钢材自身具有高强度、良好的塑性和韧性，同时具备出色的可焊性和均匀性，这让钢结构能够承受巨大的荷载，并实现超大跨度、超高层及复杂空间的灵活布局。例如，钢结构室内无柱大空间可轻松实现五六十米以上跨度，适用于体育场馆、展览馆等特殊功能的建筑。

钢结构体系广泛应用于工业厂房、物流仓库、体育场馆、会展空间、桥梁、机场航站楼、高层及超高层办公楼、大型公共建筑、甚至于部分住宅领域。随着现代建筑技术与数字化设计、智能制造等手段的不断进步，钢结构建筑在环保、节能、可持续发展等方面展现出独特的优势。工厂化加工和装配式建造提升了施工效率、减少了资源浪费和环境污染。现代钢结构不仅应用于传统的工业与基础设施项目，更大量出现在地标性工程与城市复杂空间建设中，如2008年北京奥运会国家体育场（鸟巢）、上海中心大厦、深圳平安金融中心等著名建筑，均依赖钢结构为核心支撑体系。

随着建筑业对高效、绿色、低碳、可回收等要求的提升，钢结构作为技术含量高、产业链完善的体系，在未来城市更新、基础设施扩展和装配式建筑等领域将发挥更加重要的作用，成为越来越多大型及标志性工程的首选。

---

认识钢结构

钢结构的本质特征

钢结构是以钢材作为主要承重构件的建筑结构体系。当我们走进体育场馆、机场航站楼或大型厂房时，那些巨大的跨度空间往往就是钢结构的杰作。与传统的砖混结构或混凝土结构相比，钢结构展现出完全不同的建造逻辑和空间表达方式。

钢结构的核心特征在于其材料本身的高强度特性。钢材的抗拉强度通常达到200-400MPa，这意味着即使是相对较小的截面，也能承担巨大的荷载。正是这一特性，让钢结构能够实现超大跨度、超高层建筑等传统结构难以企及的目标。

钢结构在现代建筑中的应用场景

钢结构在现代建筑实践中占据着独特的地位。体育建筑是钢结构最为典型的应用领域之一。2008年北京奥运会的国家体育场（鸟巢）采用了复杂的钢结构编织体系，整个建筑使用钢材约4.2万吨，创造了91米跨度的无柱空间。这种结构形式不仅满足了大跨度的功能需求，同时也成为建筑造型的主要表达语言。

工业建筑领域同样是钢结构的主战场。大型厂房需要宽敞的内部空间以容纳生产设备和物流通道，钢结构的大跨度特性使其成为最佳选择。一座典型的单层工业厂房可以实现30-60米的跨度，而传统混凝土结构往往需要在跨度超过20米时设置中间支柱。

交通建筑中的钢结构应用同样引人注目。火车站和机场航站楼需要开阔的候车空间和良好的视觉通透性，钢结构恰好满足这些需求。上海虹桥火车站的站房采用了大跨度钢结构体系，主站房跨度达到66米，整体用钢量超过3万吨。

高层建筑领域，钢结构也发挥着重要作用。虽然钢筋混凝土结构仍是主流选择，但超高层建筑往往采用钢结构或钢-混凝土组合结构。深圳平安金融中心高达600米，采用了巨型钢框架-核心筒体系，外围巨型钢柱承担了建筑的主要竖向荷载。

中国钢结构建筑的发展历程

中国现代钢结构建筑的发展始于改革开放之后。20世纪80年代，随着钢铁产能的提升和建筑技术的进步，钢结构开始在工业建筑和公共建筑中得到应用。首都机场T2航站楼（1999年建成）标志着中国大型公共建筑钢结构技术的成熟。

进入21世纪，中国钢结构建筑迎来快速发展期。2008年北京奥运会成为重要的转折点，鸟巢、水立方等标志性建筑展示了中国钢结构设计和施工的综合实力。此后，广州塔、上海中心大厦、北京大兴国际机场等超大型钢结构项目相继建成，推动了整个行业的技术进步。

当前，中国已成为世界上最大的钢结构生产和应用国家。年钢结构产量超过7000万吨，占全国粗钢产量的6-7%。装配式钢结构建筑正成为新的发展方向，符合绿色建筑和可持续发展的要求。

---

为什么选择钢结构

钢结构的技术优势

钢结构相比其他结构体系具有明显的技术优势，这些优势决定了其在特定建筑类型中的不可替代性。

强度重量比优越是钢结构最突出的优势。钢材的密度约为7850kg/m³，虽然比混凝土重，但其强度是混凝土的数倍甚至数十倍。在实现相同承载能力的前提下，钢结构的自重通常只有混凝土结构的30-50%。对于大跨度建筑和高层建筑而言，结构自重的降低意味着基础荷载的减少，从而降低整体建造成本。

施工速度快是钢结构的另一重要优势。钢构件在工厂预制加工，现场主要进行拼装作业，大大缩短了施工周期。一座10层的钢结构办公楼，主体结构施工可在2-3个月内完成，而同样规模的混凝土结构往往需要6-8个月。深圳的"深圳速度"就是建立在钢结构快速建造技术基础上的。

空间利用率高也是钢结构的显著特点。由于钢材强度高，构件截面相对较小，可以获得更多的使用面积。在高层建筑中，钢柱的截面通常在600-800mm，而混凝土柱截面往往达到1000-1200mm。这意味着钢结构建筑的"得房率"更高，在寸土寸金的城市中心区域具有明显的经济优势。

抗震性能良好是钢结构在地震区应用的重要原因。钢材具有良好的延性，在地震作用下能够通过塑性变形吸收能量，避免突然脆性破坏。汶川地震后的调查显示，钢结构建筑的震害程度普遍低于同等条件下的混凝土结构。

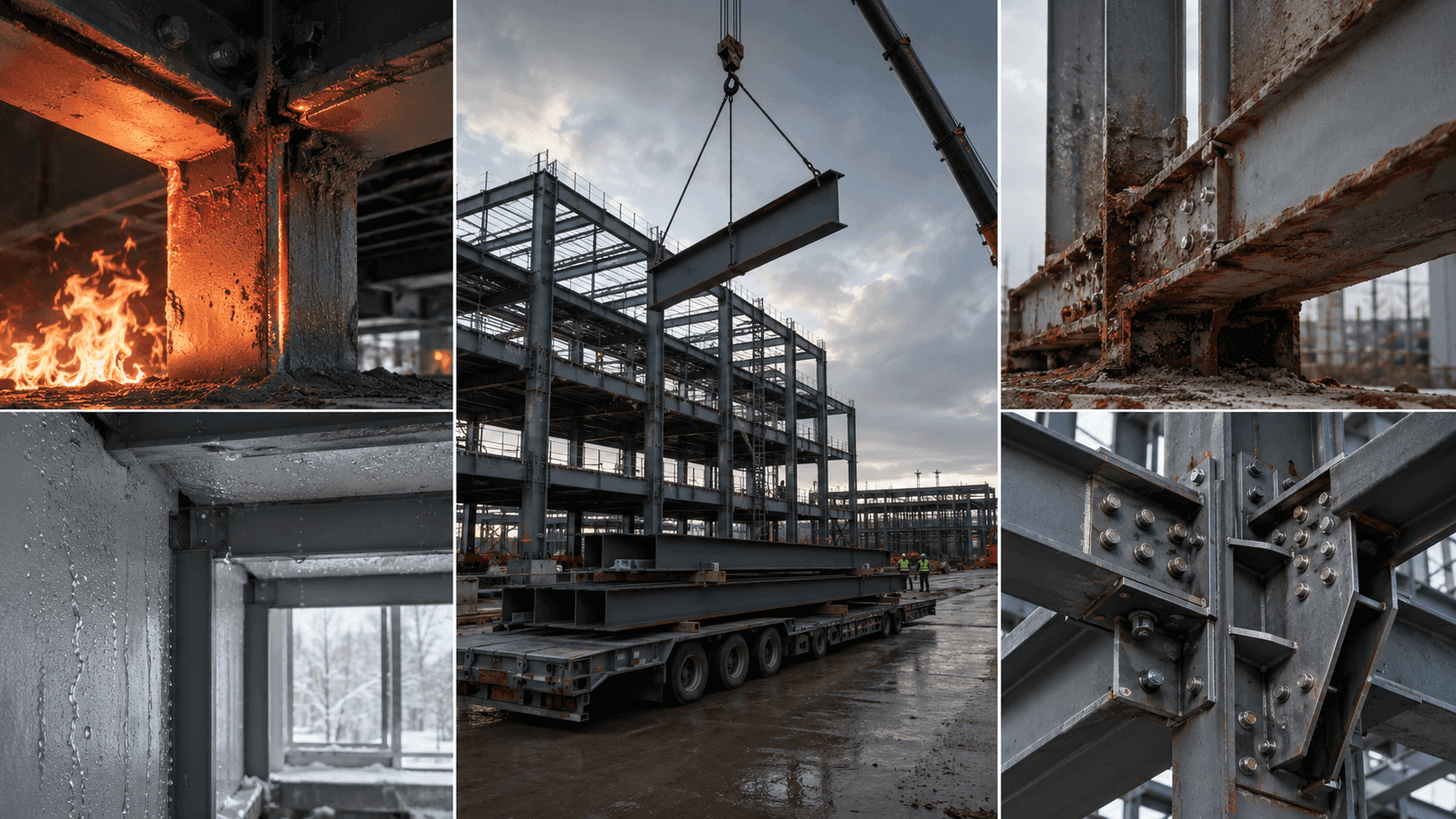

钢结构的应用限制

尽管钢结构优势明显，但其应用也存在一定的限制条件，需要在项目决策时综合考虑。

成本因素是影响钢结构推广的主要限制。钢材价格通常高于混凝土，尽管施工周期缩短可以节省财务成本，但总体造价仍然较高。目前钢结构建筑的单位造价约为3000-4000元/m²，而混凝土结构约为2500-3000元/m²。成本差异在多层住宅等对造价敏感的项目中尤为突出。

防火性能需要特别关注。钢材在常温下性能优异，但在高温下强度急剧下降。当温度达到600℃时，钢材强度仅剩常温时的30%左右。钢结构建筑必须采取防火保护措施，如喷涂防火涂料或包覆防火板材，这增加了建造成本和维护难度。

防腐要求较高也是钢结构应用的限制因素。钢材暴露在大气环境中易发生锈蚀，特别是在沿海地区或工业污染区域，腐蚀问题更为严重。钢结构建筑需要进行防腐处理，并在使用过程中定期维护。一座钢结构建筑通常每5-8年需要进行一次防腐维护，这增加了后期使用成本。

适合采用钢结构的建筑类型

基于钢结构的技术特点和经济特性，某些建筑类型特别适合采用钢结构体系。

大跨度公共建筑是钢结构的最佳应用场景。体育场馆、会展中心、机场航站楼等建筑需要大空间、少柱或无柱的内部环境，钢结构的大跨度能力使其成为首选方案。这类建筑的使用功能决定了必须采用钢结构或其他特殊结构形式。

超高层建筑同样适合采用钢结构。当建筑高度超过300米时，结构自重对基础和下部结构的影响变得极为显著，钢结构的轻质高强特性能够有效降低总重量。目前世界上高度超过400米的建筑，绝大多数采用了钢结构或钢-混凝土组合结构。

工业建筑是钢结构应用最为成熟的领域。厂房需要灵活的内部空间以适应生产工艺的变化，钢结构的可拆卸性和可改造性满足了这一需求。大跨度的门式刚架和桁架结构在单层厂房中得到广泛应用。

---

钢材的基本知识

钢材的组成与分类

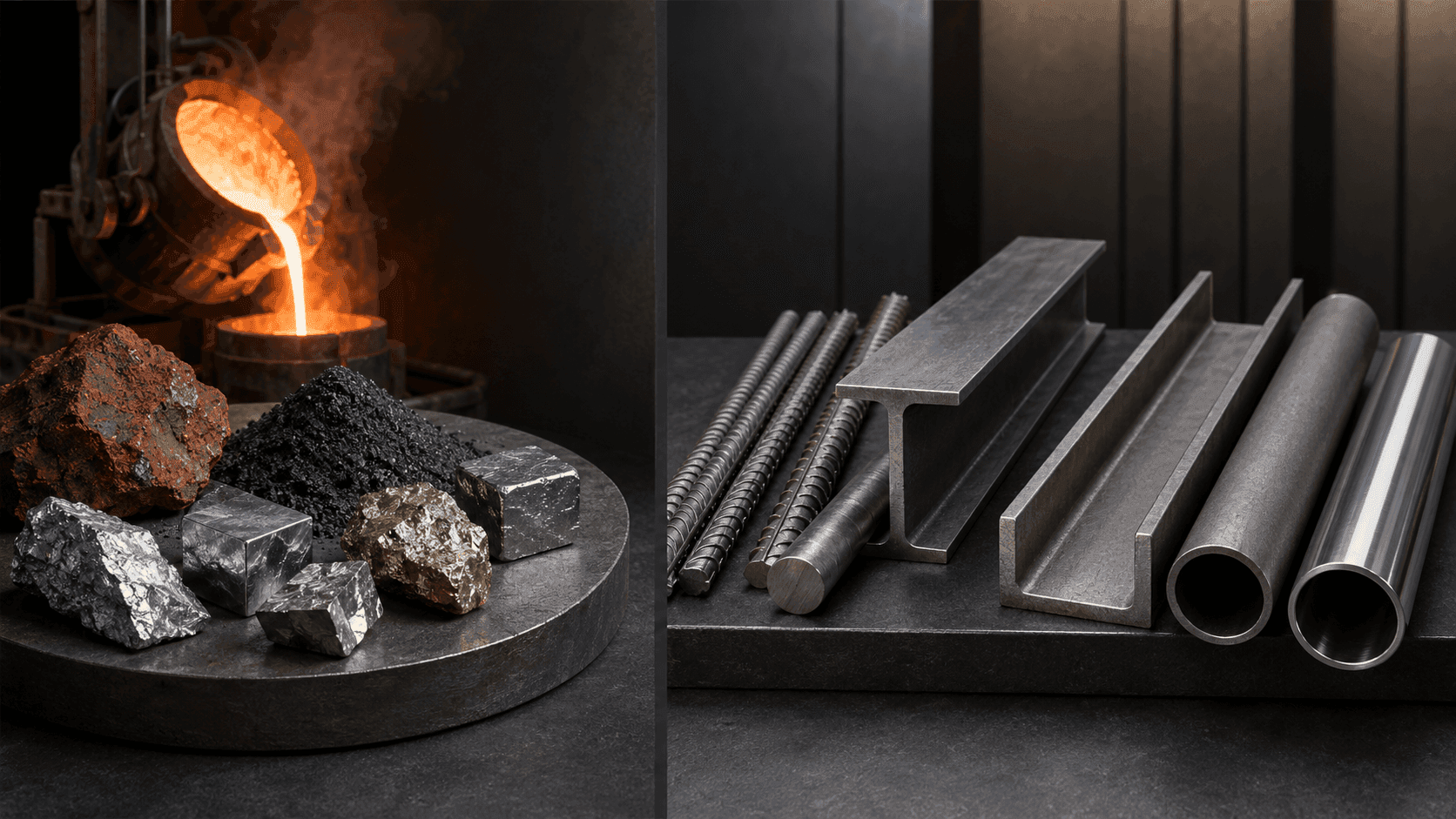

钢材是建筑钢结构的基础材料，理解钢材的基本性质对于掌握钢结构设计至关重要。钢材本质上是铁碳合金，通过控制碳含量和添加其他合金元素来获得不同的性能。

建筑钢材的碳含量通常控制在0.1-0.3%之间，属于低碳钢范畴。碳含量过低会导致强度不足，碳含量过高则会降低钢材的塑性和可焊性。除碳之外，硅、锰、硫、磷等元素也会影响钢材性能。其中硅和锰是有益元素，可以提高钢材强度；硫和磷是有害元素，会降低钢材的韧性。

建筑用钢按照强度等级分为Q235、Q345、Q390、Q420等多个牌号。字母Q代表"屈服"的汉语拼音首字母，数字表示屈服强度的数值（单位MPa）。Q235是应用最广泛的普通建筑钢材，其屈服强度为235MPa，抗拉强度约为370-500MPa。Q345是高强度结构钢，在大跨度和高层建筑中应用较多。

钢材的关键性能指标

钢材的力学性能直接决定了钢结构的承载能力和安全性。理解这些性能指标是进行结构设计的前提。

强度是钢材最重要的性能指标，包括屈服强度和抗拉强度。屈服强度是钢材开始产生塑性变形的应力值，是结构设计中控制的主要指标。抗拉强度是钢材承受的最大应力值，代表材料的极限承载能力。设计时通常以屈服强度作为强度取值的依据，并留有安全储备。

塑性反映了钢材在断裂前的变形能力，通常用伸长率和断面收缩率来衡量。良好的塑性使钢结构在超载情况下能够通过变形来预警，避免突然破坏。建筑用钢的伸长率一般要求不低于20%，保证结构具有足够的变形能力。

韧性表征钢材抵抗冲击和振动的能力，在地震区尤为重要。钢材的韧性与温度密切相关，温度降低会导致韧性下降。北方寒冷地区的钢结构需要选用低温韧性较好的钢材，避免发生低温脆性断裂。

可焊性是建筑钢材必须具备的工艺性能。钢结构的节点连接主要依靠焊接，钢材的可焊性直接影响连接质量。碳含量是影响可焊性的主要因素，碳含量越高，焊接难度越大，容易产生裂纹。

常用钢材类型及其应用

建筑钢结构中使用的钢材类型多样，不同类型适用于不同的构件和部位。

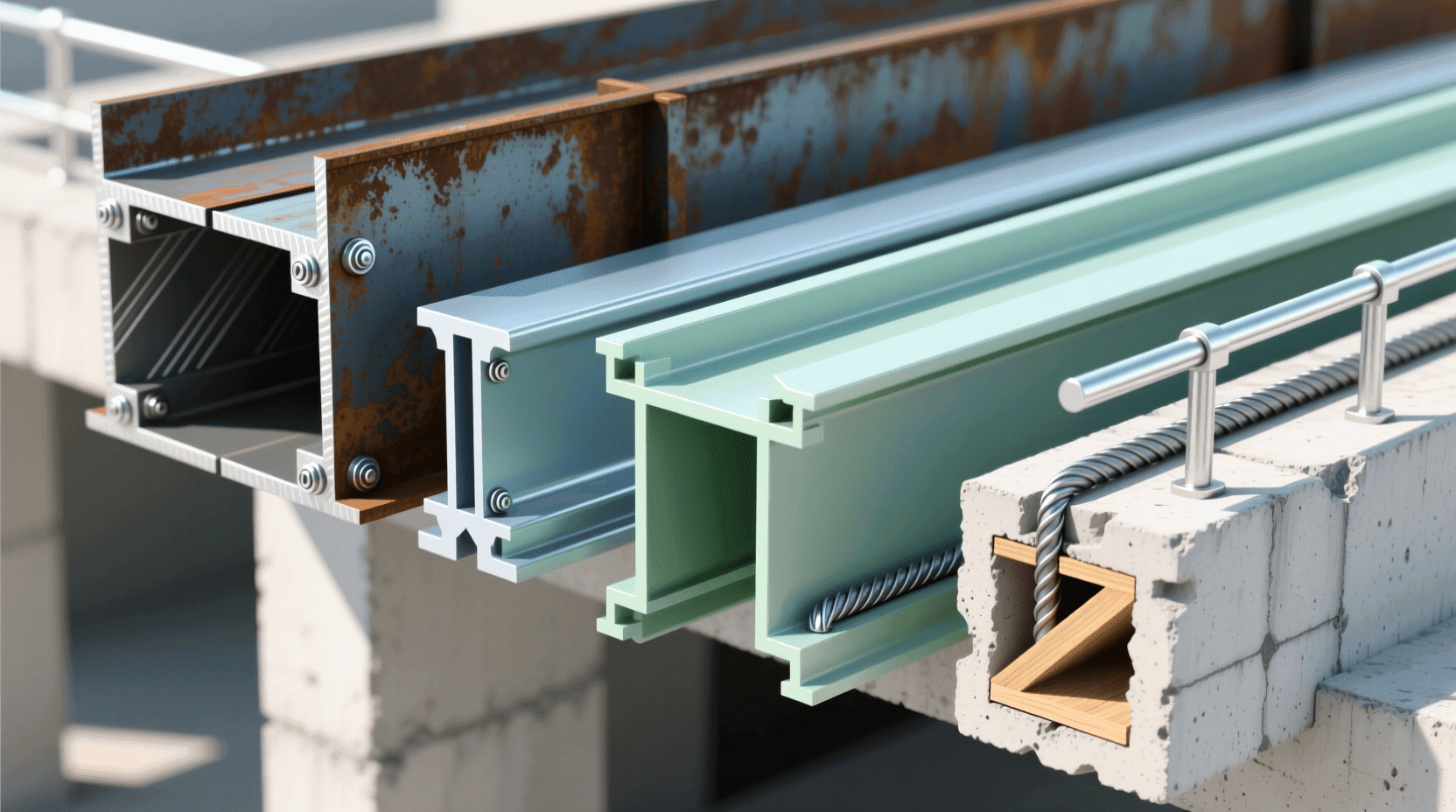

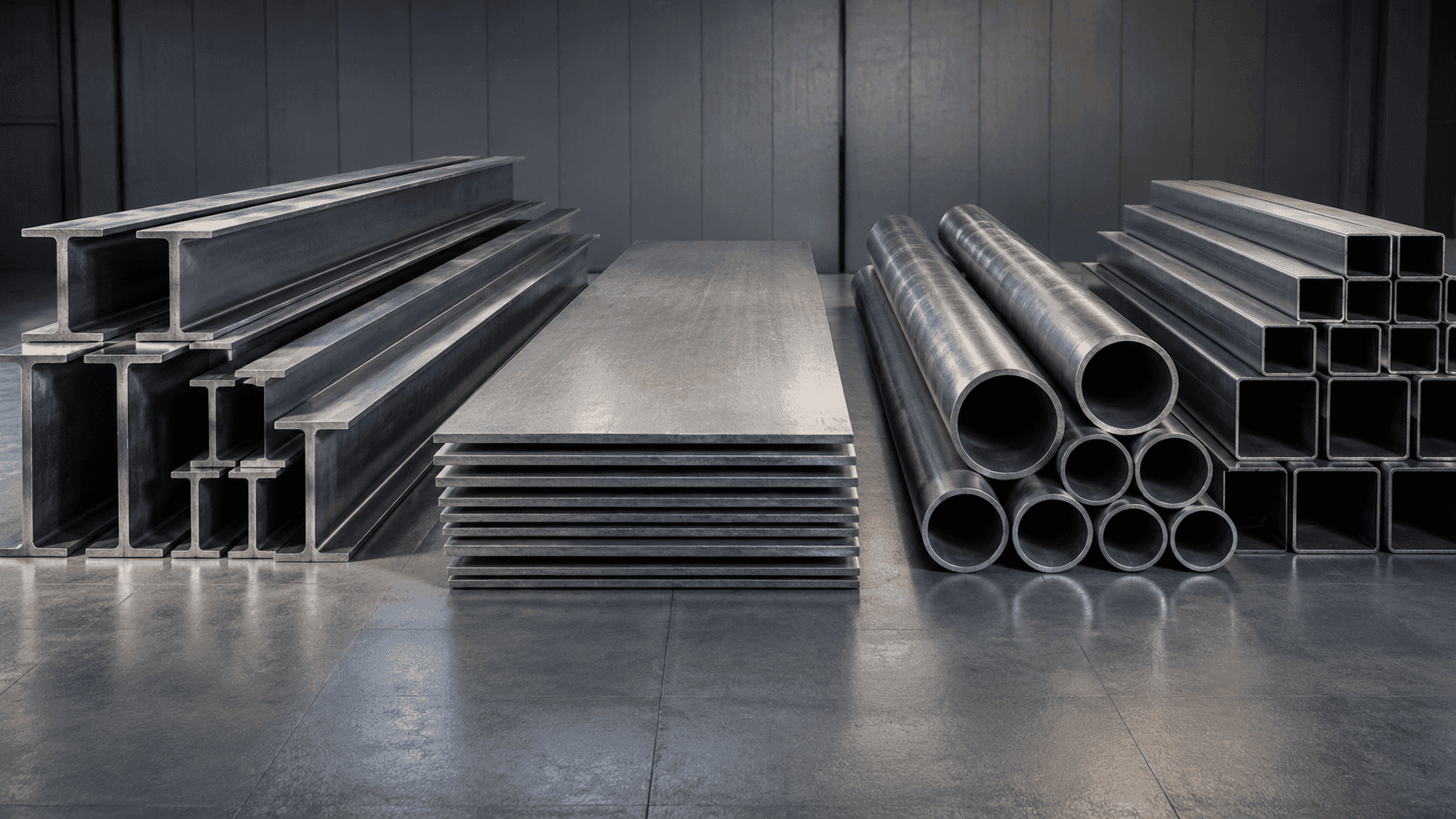

型钢是钢结构中最常用的钢材形式，包括工字钢、H型钢、角钢、槽钢等。H型钢是目前应用最广的型钢品种，其截面形状接近于最优受力形式，材料利用率高。H型钢按照翼缘宽度分为宽翼缘、中翼缘和窄翼缘三类，分别适用于不同的构件类型。梁构件通常采用宽翼缘H型钢，柱构件采用宽翼缘或方形截面。

钢板是另一类重要的钢材产品，用于制作焊接构件和节点板。根据厚度不同，钢板分为薄板（厚度小于4mm）、中板（4-20mm）和厚板（20-60mm）。箱形截面柱、焊接梁、节点连接板等都需要使用钢板。

钢管在钢结构中也有广泛应用，特别是圆钢管和方钢管。钢管截面的抗扭性能好，外形美观，在空间结构和外露构件中应用较多。圆钢管的径壁比（直径与壁厚之比）需要控制在一定范围内，避免局部失稳。

下图展示了不同钢材牌号的强度性能对比，帮助理解钢材选用的依据。

从图中可以看出，随着钢材牌号的提高，屈服强度和抗拉强度都相应增加。高强度钢材能够减小构件截面，降低结构自重，但同时造价也相应提高。在实际工程中，需要根据受力特点和经济性综合选择。

钢材的价格与供应

钢材价格是影响钢结构建筑经济性的关键因素。近年来，中国钢材价格呈现波动态势，与国内外经济形势、原材料价格、环保政策等因素密切相关。

钢材价格受市场供求关系影响显著。在建筑旺季（春季和秋季），钢材需求增加，价格往往上涨；冬季和雨季施工减少，价格相对平稳。大型项目在采购钢材时，通常需要考虑价格波动风险，采取分批采购或期货套保等方式控制成本。

钢材供应的及时性也影响项目进度。常用规格的型钢和钢板供应充足，交货周期一般在1-2周；特殊规格或大型构件需要定制加工，交货周期可能延长至1-2个月。项目设计时应尽量选用常用规格，既便于采购，也有利于降低成本。

---

钢结构的构件形式

型钢构件的特点与应用

型钢构件是直接使用轧制型钢制作的结构构件，具有制作简单、加工周期短的优点。由于型钢是标准化产品，尺寸精度高，质量稳定，在中小型钢结构中得到广泛应用。

H型钢构件是最常用的型钢构件形式。H型钢的截面由两片平行的翼缘和一片腹板组成，这种形状在承受弯矩时材料分布合理，大部分材料集中在距中性轴较远的翼缘处，有效抵抗弯曲。H型钢梁的跨度通常在6-15米之间，超过这个范围则需要考虑使用焊接组合截面。

H型钢柱在多层钢结构建筑中应用普遍。柱子主要承受轴向压力，H型钢的双向截面尺寸可以根据受力情况选择，宽翼缘H型钢的两个方向惯性矩相近，适合用作柱子。在层高较大或荷载较重的情况下，可以采用两根H型钢组合成十字形或格构式截面，提高承载能力。

角钢和槽钢主要用于次要构件和连接件。角钢常用于桁架的腹杆和支撑构件，单根角钢的承载力有限，通常采用双角钢或多角钢组合使用。槽钢可以用作檩条、墙梁等受弯构件，其截面具有一定的抗扭能力。

型钢构件的局限性在于截面尺寸受轧制能力限制。当前国内最大的H型钢截面为1000mm×400mm，对于大跨度或重载结构往往不能满足要求，此时需要采用焊接组合截面。

焊接组合构件的设计原理

焊接组合构件是将钢板通过焊接组合成所需截面形状的构件，能够突破型钢尺寸限制，实现更大的承载能力和更灵活的截面形式。

焊接H型梁是大跨度建筑中的主要承重构件。设计时根据弯矩大小确定截面高度，根据剪力大小确定腹板厚度，根据翼缘应力确定翼缘尺寸。典型的焊接H型梁高度在800-2000mm之间，翼缘宽度为梁高的1/3-1/2。为了提高经济性，大跨度梁往往采用变截面形式，在弯矩较大的跨中区域增加截面高度或翼缘宽度。

箱形截面柱在高层建筑中应用广泛。箱形截面由四块钢板焊接而成，具有双向抗弯刚度大、抗扭性能好的特点。超高层建筑的核心筒周边巨柱通常采用箱形截面，尺寸可达1000mm×1000mm甚至更大。箱形截面内部空间可以填充混凝土，形成钢管混凝土柱，进一步提高承载力。

焊接组合构件的关键在于焊接质量控制。焊缝是构件的薄弱环节，焊接缺陷可能导致构件承载力降低甚至发生脆性断裂。主要承重构件的纵向焊缝通常要求全熔透焊接，并进行无损检测，确保焊缝质量达到设计要求。

格构式构件的构造特点

格构式构件是由多根型钢通过缀材连接而成的组合构件，主要用于大型柱子和桁架腹杆。格构式构件的优势在于可以利用较小规格的型钢组合成大截面构件，便于运输和安装。

格构柱是格构式构件的典型应用。常见的格构柱由4根角钢或槽钢作为肢件，用缀板或缀条连接成整体。缀板式格构柱的刚度较大，但用钢量较多；缀条式格构柱用钢量少，但刚度相对较低。格构柱的截面尺寸通常在500-1000mm之间，主要用于工业厂房的吊车梁柱和大跨度结构的支撑柱。

桁架构件中的腹杆也常采用格构形式。当桁架跨度较大时，腹杆的轴向力可能超过单根型钢的承载能力，需要采用双角钢或多角钢格构形式。腹杆的缀材通常采用缀板，既方便节点连接，又能保证构件的整体性。

格构式构件的设计需要注意整体稳定性和肢件间的协同工作。缀材的间距和刚度直接影响构件的承载能力，设计时要按照规范要求确定缀材的布置方式和计算方法。

下图展示了三种主要构件形式的承载效率对比，帮助理解不同构件形式的适用范围。

从图中可以看出，型钢构件在中小跨度范围内具有较高的承载效率，但随着跨度增加，效率快速下降。焊接组合构件在大跨度范围内保持较高的承载效率，是大跨度结构的首选。格构式构件的承载效率介于两者之间，在特定跨度范围内具有一定优势。

---

常见的钢结构形式

框架结构体系

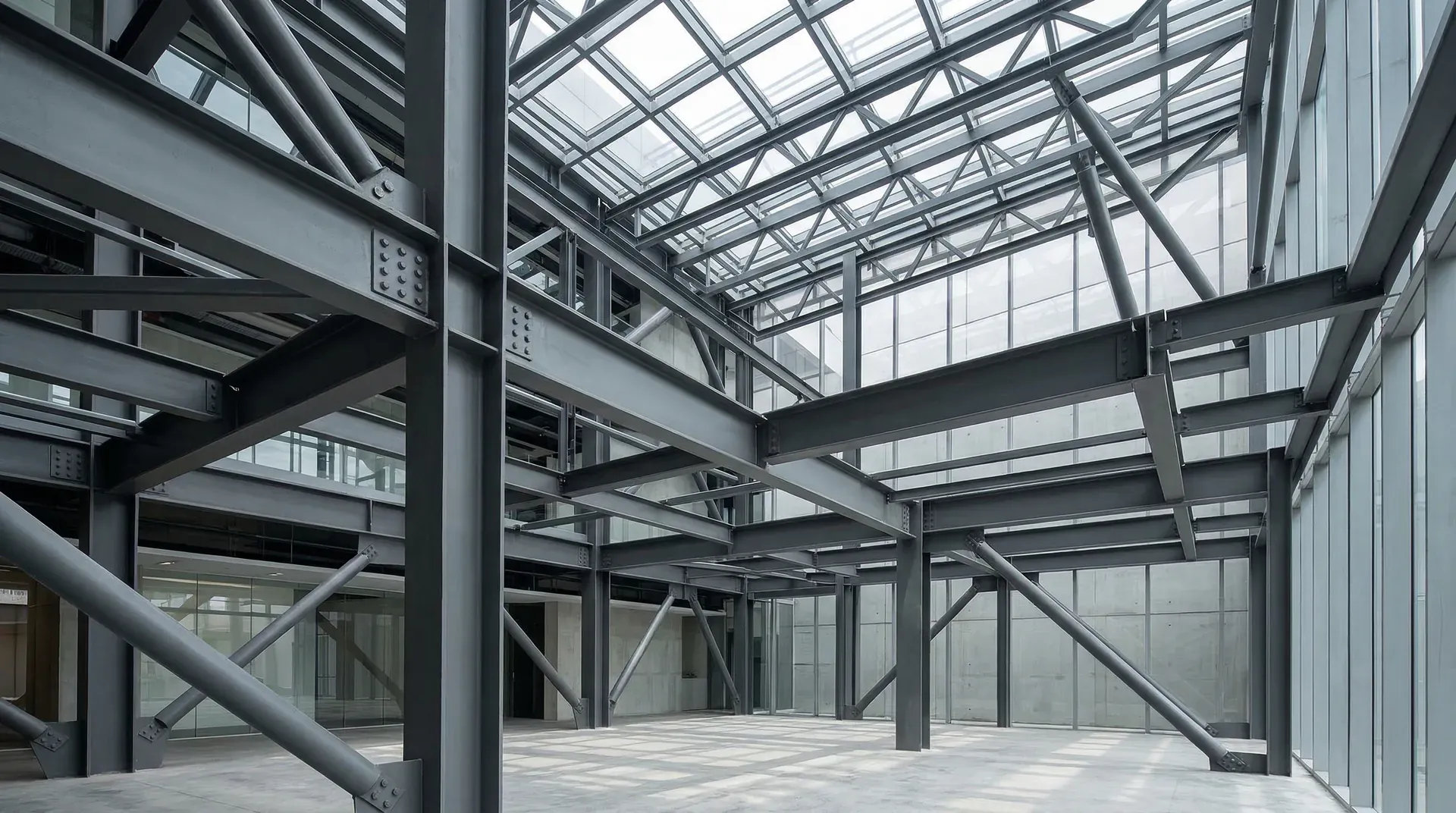

钢框架结构是由梁和柱通过节点连接形成的结构体系，是多层和高层建筑中最常见的钢结构形式。框架结构的承重和抗侧力体系由框架承担,空间布置灵活,能够满足各种功能要求。

钢框架结构的基本组成包括柱、梁和节点。柱子是主要的竖向承重构件,承担来自楼板和梁的荷载,并将荷载传递至基础。梁是主要的水平承重构件,支撑楼板并将荷载传递给柱子。节点连接梁与柱,传递弯矩、剪力和轴力,是框架结构受力的关键部位。

多层钢框架建筑的典型柱网尺寸为6米×8米或8米×8米。这样的柱网既能满足建筑功能要求,又能实现合理的结构受力。办公楼通常采用较大的柱网以获得开敞空间,而住宅建筑的柱网相对较小,与户型布置相协调。

钢框架的抗侧力性能是设计的关键控制因素。在水平荷载（风荷载或地震作用）下,框架依靠梁柱节点的刚性连接来抵抗侧向变形。节点的连接形式直接影响框架的侧向刚度,刚性连接的框架侧向刚度大,但节点构造复杂;铰接连接的框架侧向刚度小,需要设置支撑体系。

桁架结构体系

桁架结构由上弦杆、下弦杆和腹杆通过节点连接形成三角形格子的结构体系。桁架的受力特点是各杆件主要承受轴向力,材料利用率高,适用于大跨度建筑。

平面桁架是最基本的桁架形式,跨度通常在20-60米之间。体育馆的屋盖、厂房的屋架、桥梁的主梁等都大量采用平面桁架。桁架的高度一般为跨度的1/8-1/12,高度过小会导致杆件内力增大,高度过大则会增加用钢量和建筑高度。

桁架的腹杆布置形式多样,常见的有三角形、梯形、平行弦等类型。三角形桁架的上弦受压,下弦受拉,腹杆主要承受剪力,构造简单,用钢量较省。梯形桁架的外形符合屋面排水要求,在单层厂房中应用广泛。平行弦桁架的上下弦平行,便于与楼板或屋面板连接。

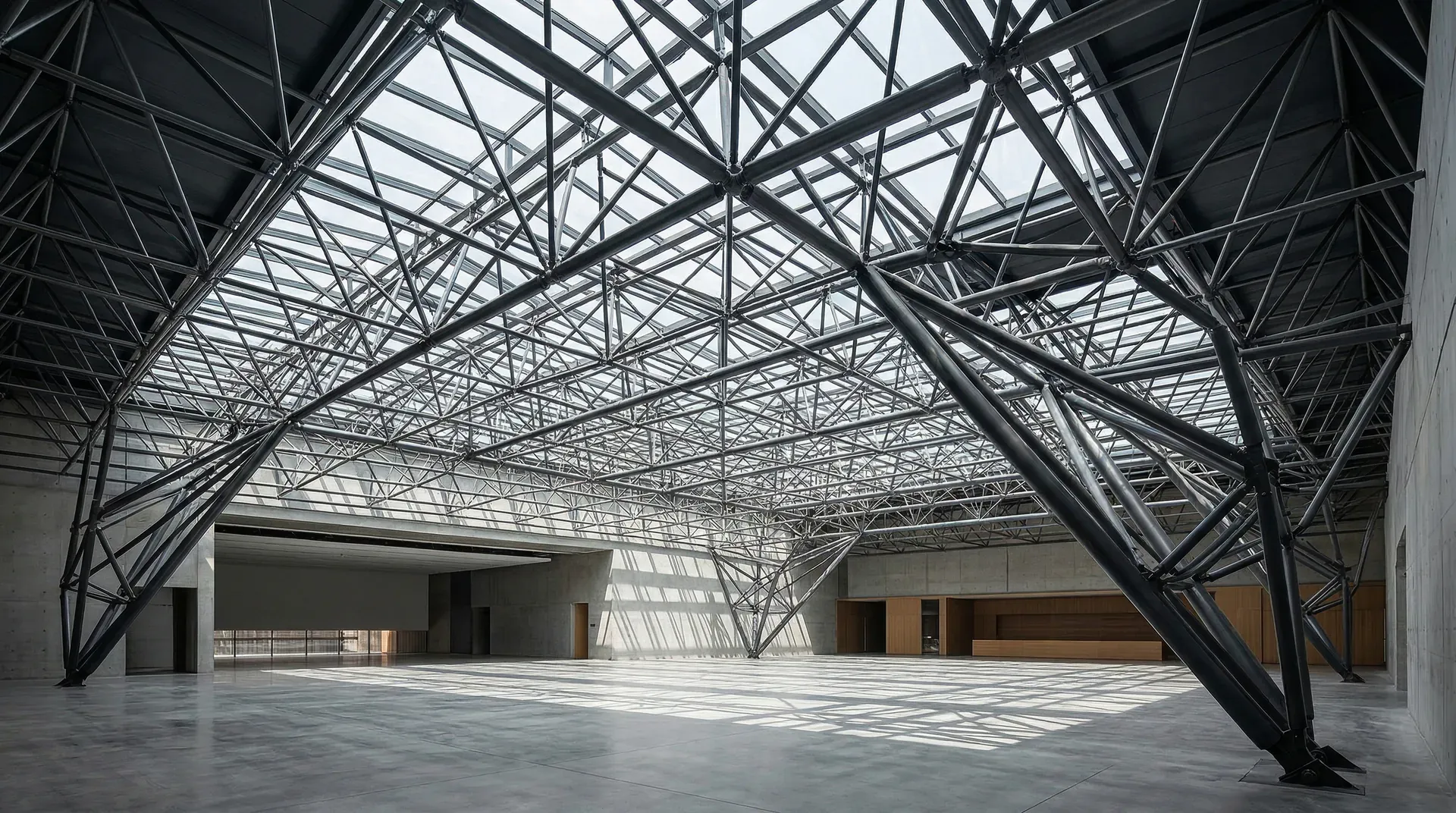

空间桁架将平面桁架延伸到三维空间,形成网架或网壳结构。网架结构由多根杆件按照一定规律组成空间格子,每个节点连接多根杆件,形成高度稳定的空间体系。网架结构的跨度可以达到100米以上,在大型体育场馆、会展中心等建筑中应用广泛。

门式刚架体系

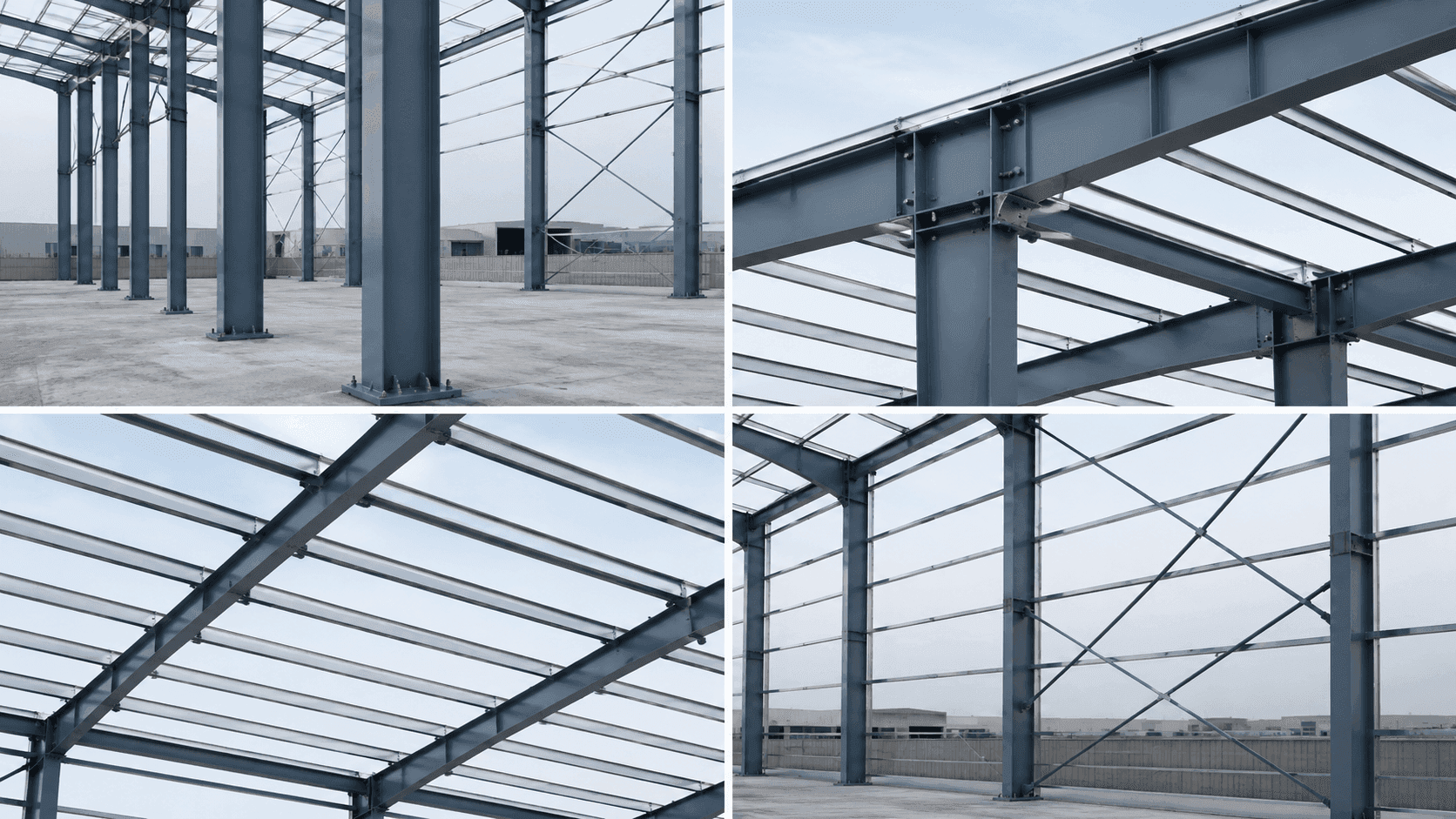

门式刚架是单层工业建筑中最常用的钢结构形式,由柱和梁刚接形成门形框架,具有受力合理、用钢量少、施工方便等优点。

门式刚架的基本构成包括刚架柱、刚架梁、檩条和支撑系统。刚架柱是主要的竖向构件,下端固定在基础上,上端与刚架梁刚性连接。刚架梁是主要的水平构件,支撑屋面檩条和屋面板。檩条沿刚架梁长度方向布置,直接支撑屋面板,并将荷载传递给刚架梁。

门式刚架的跨度通常在18-36米之间,柱距6-9米。当跨度超过30米时,可以采用变截面刚架梁,在跨中部位增加梁高,提高承载能力。对于更大跨度,可以设置中间支撑柱,形成多跨连续刚架。

门式刚架的经济性突出,是轻型钢结构的代表。一座标准的单层厂房,采用门式刚架结构的用钢量通常在20-30kg/m²,而采用传统桁架结构的用钢量可达40-50kg/m²。这种经济优势使门式刚架在物流仓库、加工车间等建筑中得到广泛应用。

支撑体系的作用

支撑体系是钢结构中的重要组成部分,虽然不直接承担重力荷载,但对结构的抗侧力性能和整体稳定性起着关键作用。

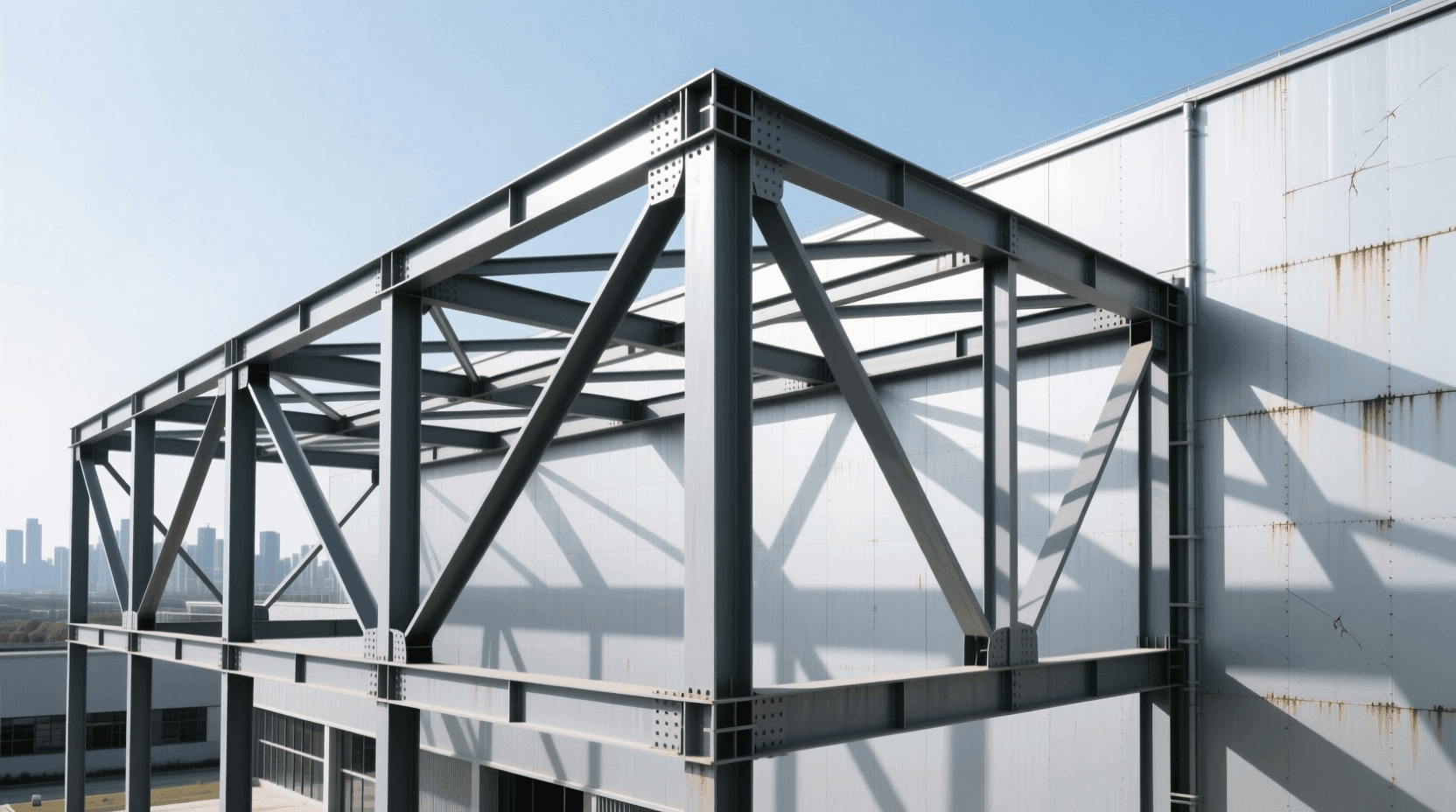

柱间支撑设置在框架柱之间,形成竖向三角形或交叉形,主要承担结构的水平荷载。在多层钢框架建筑中,柱间支撑是主要的抗侧力构件,其刚度远大于框架本身,大部分水平力由支撑承担。支撑的布置位置需要考虑建筑功能要求,通常设置在电梯井、楼梯间等不影响使用的部位。

屋面支撑设置在屋面平面内,保证屋面结构的整体稳定性,并将水平风荷载传递至柱间支撑。屋面支撑通常采用交叉斜杆或刚性系杆形式,沿建筑长度方向每隔30-40米设置一道。

下图展示了不同钢结构形式在实际工程中的应用统计,反映各种结构体系的市场占有情况。

从统计数据可以看出,框架结构在多层和超高层建筑中占据主导地位,这是因为框架结构能够提供灵活的空间布置。桁架结构在大跨度建筑（体育场馆、会展中心）中应用广泛,充分发挥了其大跨度能力。门式刚架在工业厂房中占据半数以上的比例,体现了其在单层建筑中的经济优势。

结构形式选择的综合考虑

钢结构形式的选择是一个综合决策过程,需要平衡功能、结构、经济、施工等多方面因素。建筑功能决定了基本的空间需求,这是选择结构形式的首要条件。大空间建筑必须采用大跨度结构形式,柱网密集的多层建筑则适合采用框架结构。

结构的受力合理性直接影响用钢量和建造成本。桁架结构的杆件主要承受轴向力,材料利用率高,适合大跨度;框架结构的梁承受弯矩和剪力,在中小跨度范围内经济合理。超大跨度结构可能需要采用特殊的结构形式,如索结构、膜结构等。

施工条件也是重要的考虑因素。门式刚架的构件标准化程度高,现场安装简便,适合快速建造。复杂的空间结构需要精确的加工和安装,对施工技术要求较高。项目所在地的施工能力和机械设备条件会影响结构形式的可行性。

下表总结了各种钢结构形式的适用范围和技术特点,为结构选型提供参考。
