波导与谐振腔
微波在雷达技术诞生时期被发现可以在空心金属管中高效传输。现代通信基站的馈线、微波炉内部的能量通道、医学核磁共振设备的射频激发腔体,以及遍布全球的光纤网络,其工作原理都与电磁波在受限空间内的传播密切相关。以下内容系统讨论电磁波在金属波导和谐振腔中的行为规律,以及光纤传播的基本图像。

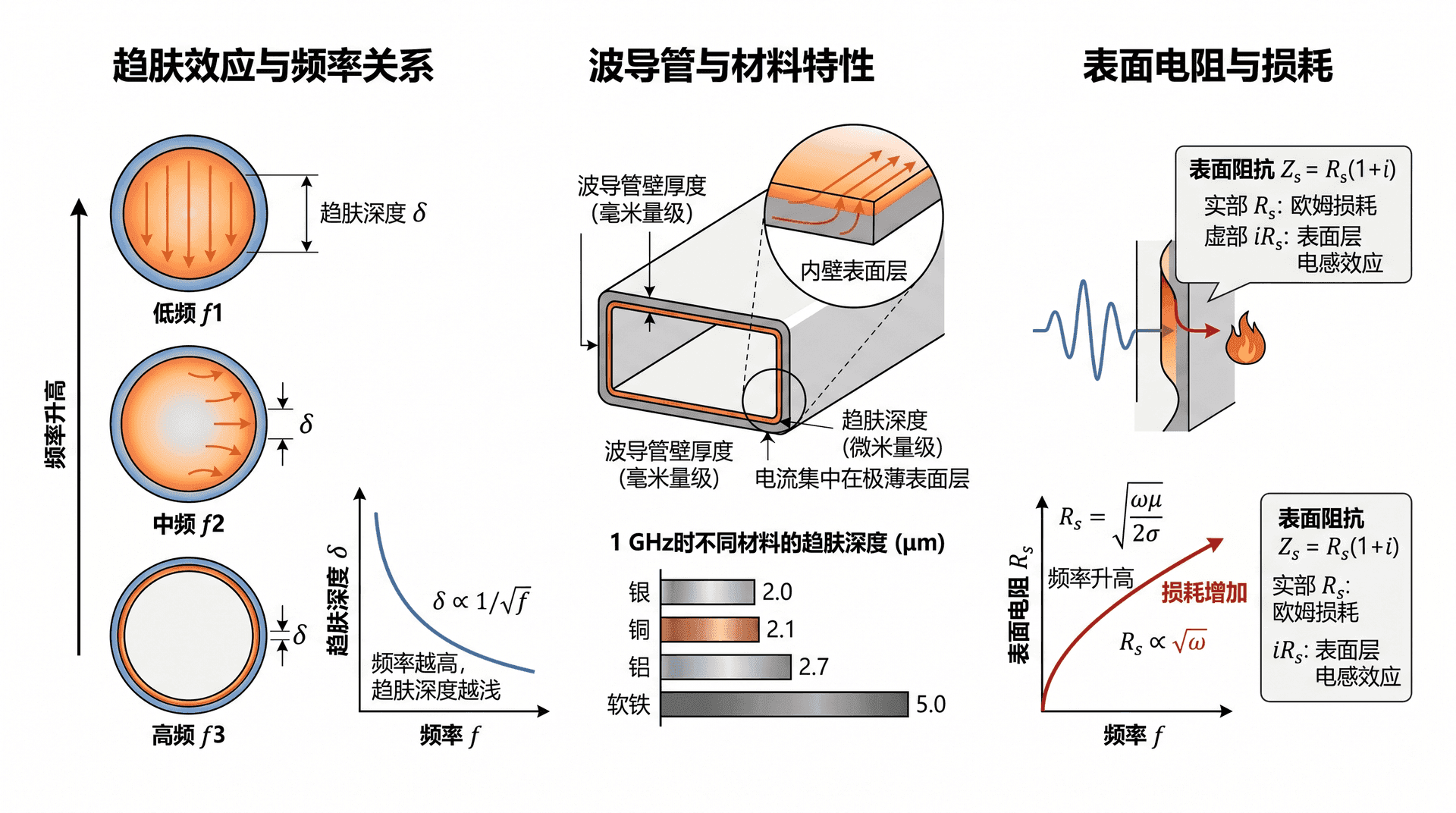

趋肤效应与表面阻抗
工频交流电(50 Hz)在铜导线中传输时,电流基本均匀分布于整个截面。但当频率升至微波段(数 GHz)时,导体内部的电流几乎完全集中在表面极薄的一层——这就是趋肤效应(skin effect)。
趋肤效应的根源在于高频磁场在导体内部感生涡流,涡流的方向恰好抵消导体内部的电场,使得电磁场向内部传播时快速衰减。对于电导率为 σ、磁导率为 μ、角频率为 ω 的导体,沿表面法线方向(取 z 轴向内)的场分量满足:
E(z)=E0e−z/δei(z/δ−ωt)
其中 δ 称为趋肤深度,定义为电场幅值衰减到表面值 1/e 时对应的深度:
δ=ωμσ2
趋肤深度与频率的平方根成反比,频率越高,趋肤深度越浅,电流越集中在表面。

由于实际波导管壁厚度(通常毫米量级)远大于趋肤深度,可以认为电流完全集中在内壁极薄的表面层中。单位面积的欧姆耗散功率正比于表面电阻 Rs:
Rs=σδ1=2σωμ
Rs 随频率升高而增大(Rs∝ω),因此波导在更高频率工作时,管壁损耗也会相应增加。完整的表面阻抗写作 Zs=Rs(1+i),其实部对应欧姆损耗,虚部对应表面层内的电感效应。
趋肤效应在工程中有一个直接应用:微波频段的导线或波导,其内壁只有最表面几微米参与导电,因此镀银处理(银的电导率最高)可以有效降低管壁损耗,而不必整体使用贵金属。

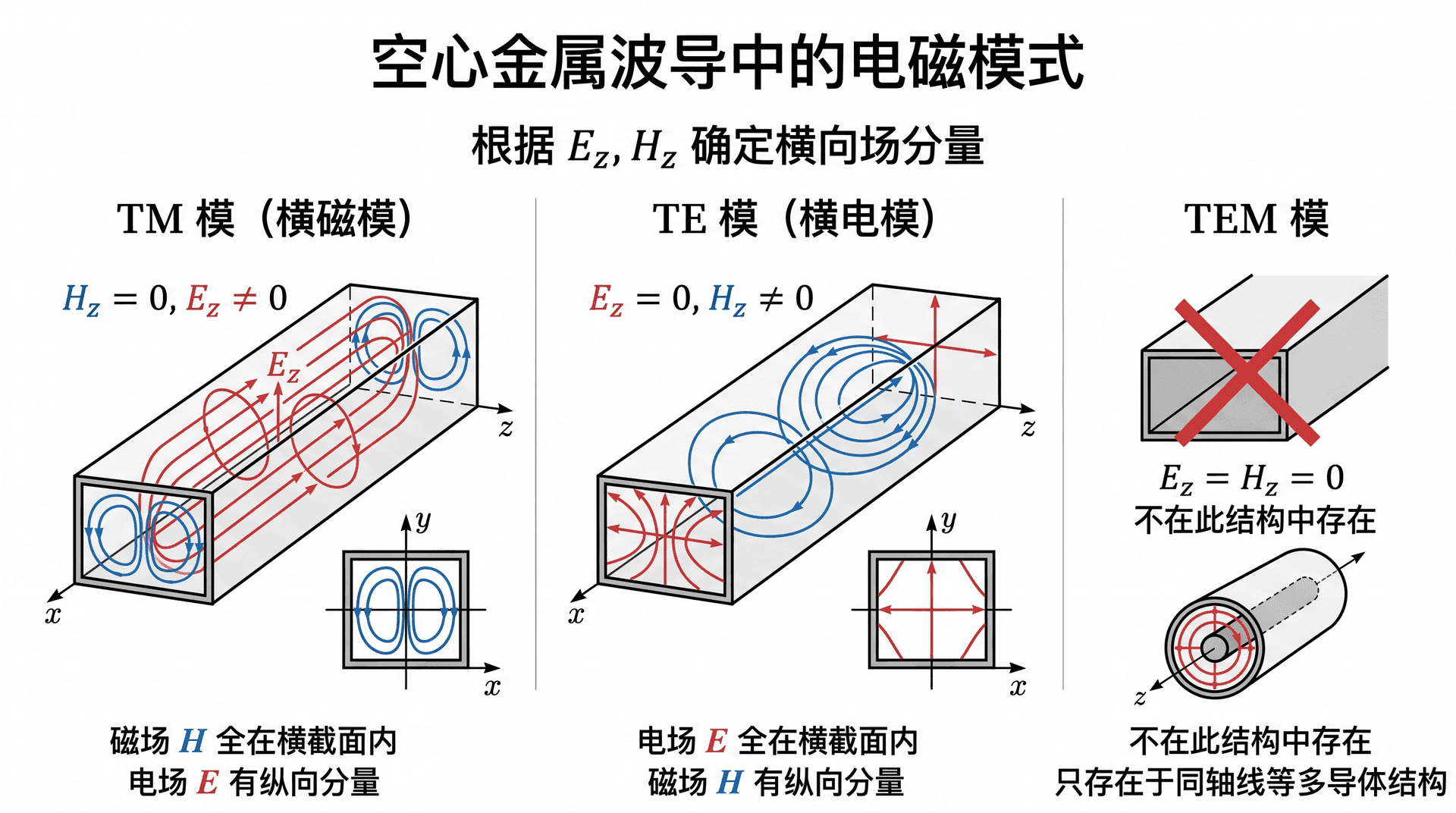

波导中的电磁模式
空心金属管波导中的电磁场必须满足理想导体边界条件:导体表面切向电场为零,法向磁场为零。这一约束使得电磁波只能以特定的模式(mode)传播,而不像自由空间中的任意平面波。
设波导沿 z 轴延伸,场量按 ei(kz−ωt) 形式传播。将麦克斯韦方程组对 z 方向作分量分解,可以证明:横截面内的电场和磁场分量,都可以由纵向分量 Ez 和 Hz 完全确定。因此波导中的模式只有两类:

纵向分量满足二维亥姆霍兹方程:
∇t2ψ+kc2ψ=0
其中 ψ 代表 Ez(TM 模)或 Hz(TE 模),∇t2 是横截面内的二维拉普拉斯算子,kc 称为截止波数。纵向传播波数 k 与 kc 的关系为:
k=k02−kc2,k0=cω
当 k0<kc(即工作频率低于截止频率 ωc=ckc)时,k 变为纯虚数,场沿 z 方向呈指数衰减,该模式无法传播——被截止。
波导的截止特性类似于高通滤波器:工作频率必须高于某一临界值(截止频率),对应模式才能沿波导传播。频率越低的模式其截止频率越低,最低截止频率的模式称为主模。
矩形波导的传播模式
矩形截面波导是实际中应用最广泛的波导结构,设截面尺寸为 a×b,以 a>b 为惯例。
对 TE 模,Hz 满足亥姆霍兹方程并配合边界条件 ∂Hz/∂nwall=0,分离变量后得到:
Hz=H0cos(amπx)cos(bnπy)ei(kz−ωt)
其中非负整数 m,n 不同时为零。对应的截止波数与截止频率分别为:
kc(mn)=π(am)2+(bn)2,fc(mn)=2c(am)2+(bn)2
对于 TM 模,边界条件变为 Ezwall=0,解的形式含正弦函数,且要求 m≥1,n≥1。
由于 a>b,截止频率最低的模式是 TE10 模(m=1,n=0):
fc(10)=2ac
TE10 被称为主模,工程中通常将波导设计为只有主模工作的单模状态,工作频率范围在 fc(10) 到第二个模式截止频率之间。
下面列出了矩形波导中若干低阶模式的截止频率(以主模截止频率为基准):
单模工作带宽为主模截止频率的 1∼2 倍区间(a=2b 时为 1∼2 倍频程)。
- 例题 标准矩形波导 WR-90 的内径尺寸为 a=22.86 mm,b=10.16 mm,求 TE10 模的截止频率,以及工作频率 f=10 GHz 时的相速度 vp 与群速度 vg。
截止频率:
fc=2ac=2×0.022863×108≈6.56 GHz
工作频率 f=10 GHz 时,频率比:
ffc=106.56=0.656,1−(ffc)2=1−0.430=0.570≈0.755
相速度(超光速,但不携带信息):
vp=1−(fc/f)2c=0.755c≈1.32c≈3.97×108 m/s
群速度(信号与能量传播的实际速度,小于 c):
vg=c1−(ffc)2=0.755c≈2.27×108 m/s
两者满足 vp⋅vg=c2,这是波导中的一个普遍关系。
波导中的相速度可以超过光速,这并不违反相对论——相速度是等相位面的移动速度,并非信号或能量的传播速度。携带信息的群速度始终小于 c。
波导中的能量传输与衰减
波导传输的功率由坡印廷矢量的截面积分给出。对于 TE10 模,时均传输功率为:
P=4abωμk∣E0∣2
其中 E0 是横向电场的峰值幅度,k 是纵向波数,μ 是波导内填充介质的磁导率。
实际波导管壁并非理想导体,管壁欧姆损耗会导致场幅值沿传播方向按 e−αz 衰减,α 称为衰减常数。由于趋肤效应,管壁单位长度的功率耗散 Ploss/L 正比于表面电阻 Rs 与管壁表面磁场强度的平方的积分。
对 TE10 模,衰减常数为:
α=bηRs1−(fc/f)21+(2b/a)(fc/f)2
其中 η=μ/ε 为介质波阻抗(真空中 η0=377 Ω)。

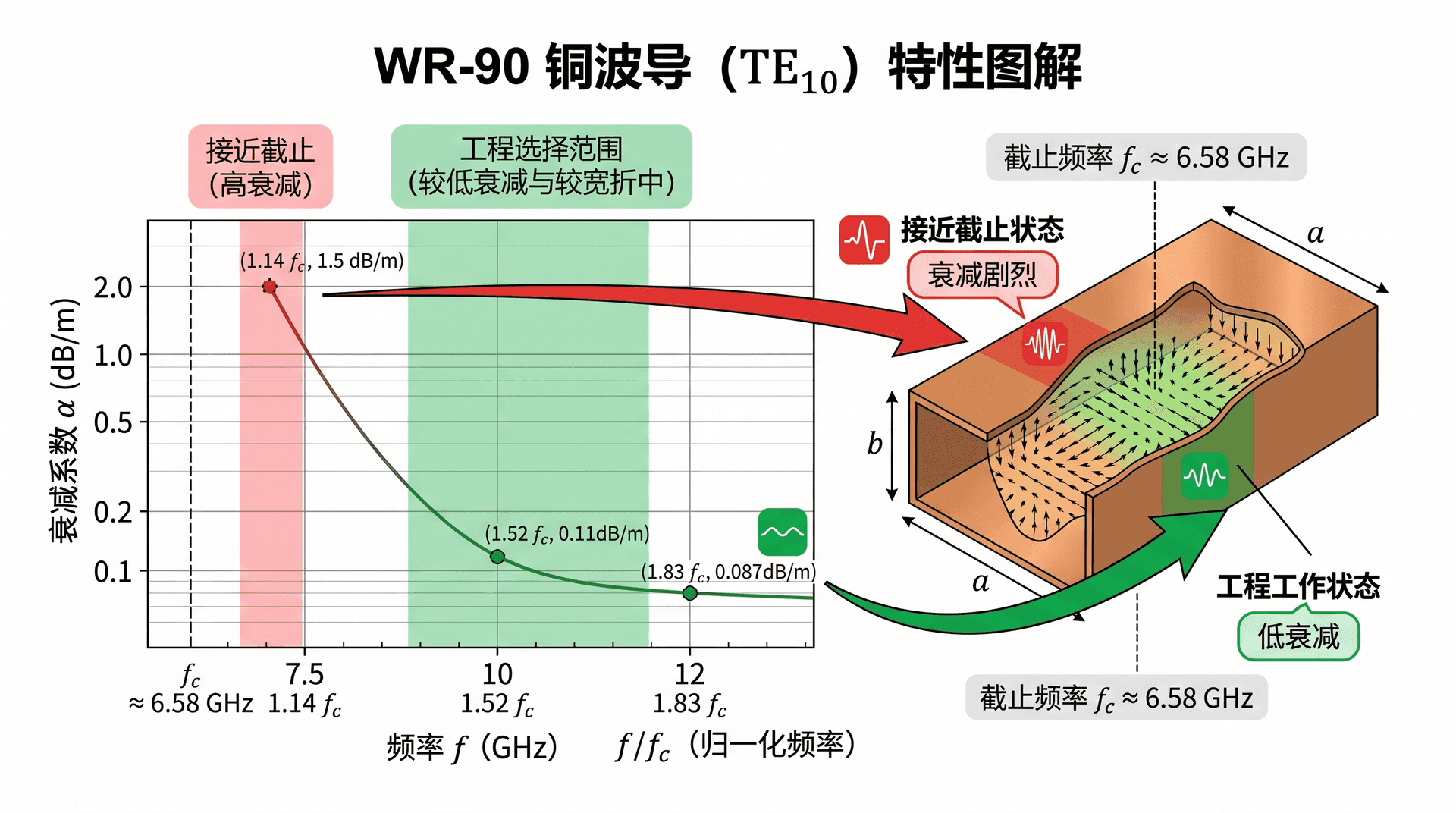

下表对比了不同频率下 WR-90 铜波导(主模 TE10)的典型衰减:

接近截止频率时衰减急剧增大,工程上通常选择工作频率为截止频率的 1.3∼1.8 倍,以获得较低衰减与较宽带宽的折中。
波导在微波频段的传输损耗远小于同轴电缆,这是波导在雷达、卫星通信等高功率微波系统中被广泛采用的根本原因。

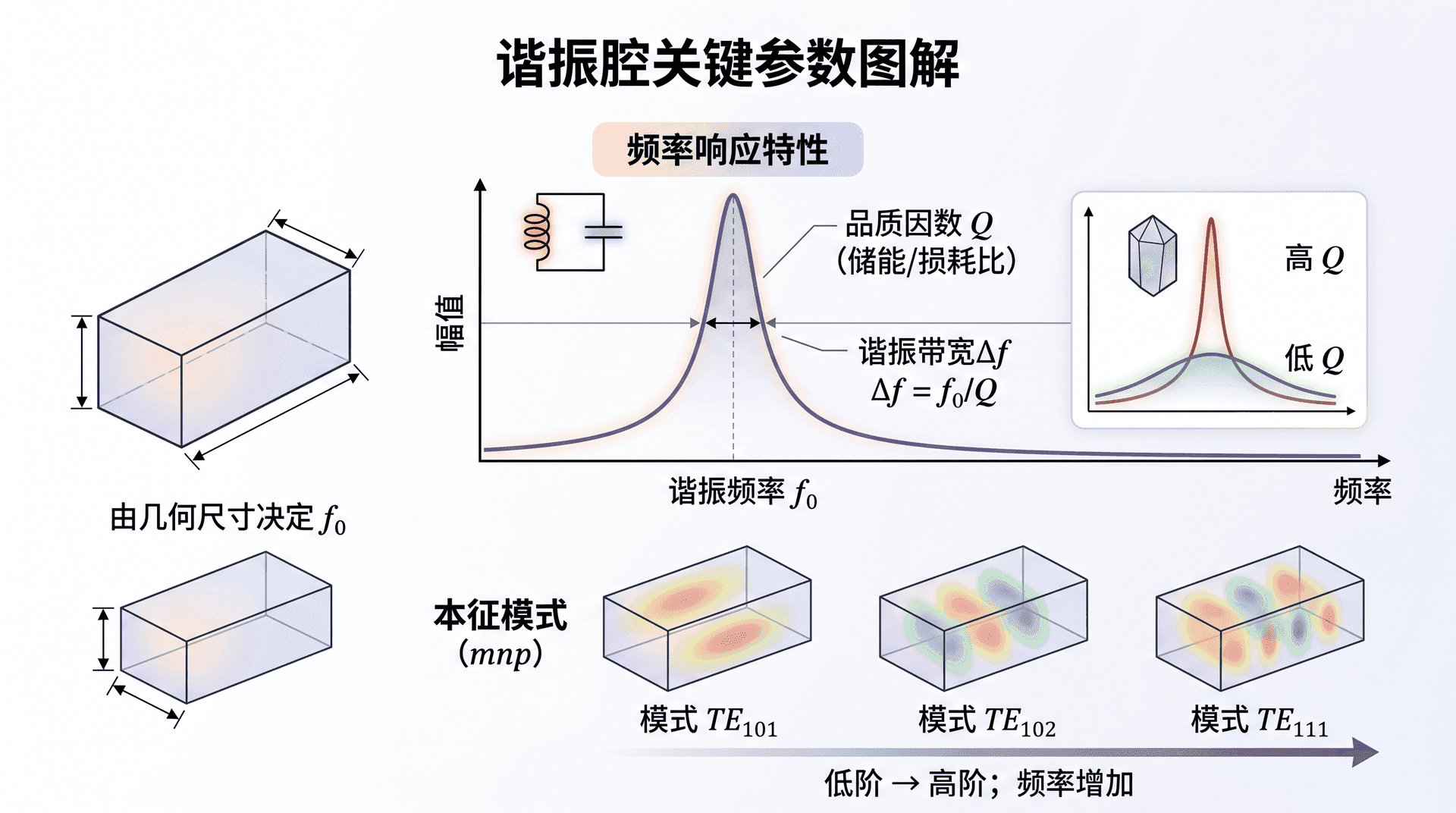

谐振腔与品质因数
将矩形波导两端用金属短路板封闭,就构成了矩形谐振腔。类似于弦的谐振,腔内只有满足三个方向边界条件的特定频率(本征频率)才能存在稳定的振荡模式。
矩形谐振腔(尺寸 a×b×d)的谐振频率为:
fmnp=2c(am)2+(bn)2+(dp)2
其中 m,n,p 为非负整数,且不多于一个为零(对应 TE 或 TM 振荡模式)。最低谐振频率模式(a>b≤d 时为 TE101)对应:
f101=2ca21+d21
谐振腔储存的电磁能量 W 在电场能量与磁场能量之间来回转换,类似于弹簧振子中动能与势能的相互转化。
描述谐振腔能量损耗的关键参数是品质因数 Q(quality factor),定义为:
Q=ω0PlossW=2π每个周期的能量损耗储存的总能量
Q 值越高,腔的选频性越好,谐振峰越尖锐。对于矩形腔的 TE101 模:
Q101=2δ[a3(b+2d)+d3(b+2a)]/4(a2+d2)3/2abd
实际中常用近似公式说明 Q 值的量级:
Q≈δ⋅S壁V腔
即 Q 值约等于腔内体积 V腔 除以趋肤深度 δ 与腔壁面积 S壁 的乘积。频率升高时 δ 减小,Q 值近似按 Q∝1/δ∝ω 增大。
- 例题 铜制矩形谐振腔,尺寸 a=d=3 cm,b=2 cm,求 TE101 模的谐振频率。
f101=2ca21+d21=23×108(0.03)21+(0.03)21
=23×108⋅0.032=0.063×108×1.414≈7.07 GHz
该腔的谐振频率位于 X 波段,适用于微波滤波器和振荡器设计。

光纤的多模传播
光纤是利用全反射原理在细玻璃纤维中引导光波传播的介质波导。标准光纤由纤芯(折射率 n1)和包层(折射率 n2<n1)组成。光在纤芯与包层界面以大于全反射临界角 θc=arcsin(n2/n1) 入射时,发生全反射,能量完全留在纤芯内部传播。
与金属波导类似,光纤中的光也只能以特定模式传播。决定模式数量的关键参数是归一化频率(V 数):
V=λ2πan12−n22=λ2πa⋅NA
其中 a 是纤芯半径,λ 是真空中波长,NA=n12−n22 称为数值孔径。
当 V<2.405(贝塞尔函数 J0 的第一个零点)时,光纤只支持基模 HE11 传播,称为单模光纤。通信用单模光纤纤芯直径通常为 8∼10 μm,工作波长 1.31 μm 或 1.55 μm。
多模光纤(纤芯直径 50 μm 或 62.5 μm)中可以同时传播大量模式,不同模式的群速度略有差异,导致光脉冲在传播过程中展宽,限制了可用带宽。这种效应称为模间色散,是多模光纤传输距离受限的主要因素。
光纤的传输损耗极低:1.55 μm 波长的单模光纤损耗仅约 0.2 dB/km,比铜缆低数个数量级,这使得跨洋海底光缆在无中继的情况下可传输数百公里。
练习题
选择题
铜波导工作在频率 f1=1 GHz 时,趋肤深度为 δ1=2.1 μm。当频率提高到 f2=4 GHz 时,铜的趋肤深度变为( )
A. 4.2 μm B. 1.05 μm C. 0.525 μm D. 8.4 μm
答案:B
由 δ=2/(ωμσ),趋肤深度与频率的平方根成反比。频率增大到 4 倍,趋肤深度变为原来的 1/4=1/2,即 δ2=2.1/2=1.05 μm。
矩形波导截面宽度 a=4 cm,b=2 cm,真空填充。下列哪个频率可以使 TE10 模传播,同时保持单模工作状态?( )
A. 3 GHz B. 4.5 GHz C. 6 GHz D. 9 GHz
答案:B
TE10 模截止频率:fc(10)=c/(2a)=3×108/(2×0.04)=3.75 GHz
第二个模式(TE20 或 TE01)截止频率:fc(20)=c/a=7.5 GHz,fc(01)=c/(2b)=7.5 GHz
单模工作频率范围为 3.75∼7.5 GHz。选项中只有 4.5 GHz 在此范围内,A 选项低于截止频率不能传播,C 和 D 超出单模范围。
某矩形波导工作在 TE10 模,主模截止频率为 fc,工作频率为 f=1.25fc。以下关于相速度 vp 和群速度 vg 的说法,正确的是( )
A. vp=vg=c
B. vp<c,vg<c
C. vp>c,vg<c,vp⋅vg=c2
D. vp>c,vg>c
答案:C
fc/f=1/1.25=0.8,1−(fc/f)2=1−0.64=0.36=0.6
vg=0.6c<c,vp=c/0.6=5c/3>c,且 vp⋅vg=(5c/3)×(0.6c)=c2。波导中相速度始终大于 c,群速度始终小于 c,两者之积恒为 c2。
谐振腔的品质因数 Q 增大时,以下变化正确的是( )
A. 谐振频率升高,谐振带宽增大
B. 谐振频率不变,谐振带宽减小
C. 谐振频率降低,谐振带宽减小
D. 谐振频率不变,谐振带宽增大
答案:B
品质因数 Q=f0/Δf,变形得 Δf=f0/Q。谐振频率 f0 由腔体几何尺寸决定,与 Q 无关;Q 增大时,谐振带宽 Δf=f0/Q 减小,谐振峰变得更尖锐,选频性更好。
计算题
一段标准矩形波导,内径 a=2.286 cm,b=1.016 cm,填充空气(视为真空)。
(1)求 TE10、TE20、TE01、TE11 四种模式的截止频率;
(2)若工作频率为 f=9.0 GHz,判断上述哪些模式可以传播;
(3)对于可以传播的 TE10 模,求其相速度与群速度。
fc(mn)=2c(am)2+(bn)2fc(10)=2×0.022863×108≈6.56 GHzfc(20)=0.022863×108≈13.11 GHzfc(01)=2×0.010163×108≈14.76 GHzfc(11)=23×108(0.022861)2+(0.010161)2=1.5×108(43.75)2+(98.43)2=1.5×108×107.8≈16.17 GHz工作频率 f=9.0 GHz,与各截止频率比较:
在 9.0 GHz 时,只有 TE10 模可以传播,波导工作在单模状态。
- (3)TE10 模的相速度与群速度
ffc=9.06.56=0.729,1−(ffc)2=1−0.531=0.469vg=c1−(ffc)2=3×108×0.469≈3×108×0.685≈2.06×108 m/svp=1−(fc/f)2c=0.6853×108≈4.38×108 m/s≈1.46c验证:vp⋅vg=4.38×108×2.06×108≈9.02×1016≈c2,满足。
一个铜制立方体谐振腔,边长 a=b=d=3.0 cm,腔内为真空,铜的电导率 σ=5.8×107 S/m。
(1)求 TE101 模(即 TEmnp 中 m=1,n=0,p=1)的谐振频率;
(2)在该谐振频率下,铜的趋肤深度 δ 是多少?
(3)利用近似估算公式 Q≈a/(3δ),估算此腔的品质因数 Q。
f101=2c(a1)2+(b0)2+(d1)2=2ca22=2ac2f101=2×0.0303×108×1.414=0.0604.243×108≈7.07 GHzδ=ωμ0σ2=2π×7.07×109×4π×10−7×5.8×1072=2π×7.07×109×4π×10−7×5.8×1072分母计算:2π×7.07×109×4π×10−7×5.8×107
=2π×4π×7.07×5.8×109−7+7
=8π2×41.0×109
≈8×9.870×41.0×109≈3.237×1012
δ=3.237×10122=6.18×10−13≈7.86×10−7 m≈0.786 μmQ≈3δa=3×7.86×10−70.030=2.358×10−60.030≈1.27×104铜制谐振腔在 7 GHz 附近的 Q 值约为 104 量级,远高于 LC 集总参数谐振回路(Q∼102),这正是微波谐振腔在精密滤波和频率标准中广泛应用的原因。
