剪力图与弯矩图

剪力图和弯矩图是材料力学中用来描述梁内力分布规律的重要工具。它们通过图形化的方式，将梁在不同位置上的剪力（Q）和弯矩（M）值，以折线或曲线的形式表示出来，直观反映出梁结构在受力后的内部变化。

剪力图（Shear Force Diagram, SFD）用于展示梁沿长度方向上各截面的剪力分布。绘制剪力图时，横坐标代表梁的位置，纵坐标代表该处的剪力值。根据剪力的正负，图线可以位于坐标轴的上方或下方。通过剪力图，可以快速识别出剪力变化的区段、突变点（如集中力作用点）以及剪力零点的位置。

弯矩图（Bending Moment Diagram, BMD）则描述了梁截面上的弯矩分布。它的横坐标同样表示梁的位置，纵坐标表示弯矩的大小。弯矩图通常为斜线、抛物线或更高次曲线，取决于载荷的分布类型。弯矩图的峰值往往是结构分析和设计时必须重点关注的危险截面。

通过对照剪力图与弯矩图，可以把握内力沿梁的变化趋势。剪力在出现零值的位置往往是弯矩出现极值的位置，这是构造和强度校核的关键。

---

剪力与弯矩

在实际工程中，梁类构件承受的载荷往往更为复杂。当一根水平放置的梁承受竖向载荷时，梁内部会产生两种重要的内力：剪力和弯矩。这两种内力的分布规律对于梁的设计至关重要。

梁是建筑结构中最常见的构件之一。楼板下的支撑梁、桥梁的主梁、高层建筑的框架梁，都需要承受各种载荷的作用。理解剪力和弯矩的概念，是分析梁类构件强度和刚度的基础。

剪力的定义与符号规定

剪力是梁横截面上的内力，它垂直于梁的轴线。当我们用假想的截面将梁切开时，为了保持截面两侧的平衡，截面上必然存在着垂直于轴线的内力，这就是剪力。剪力的作用是抵抗外力对梁的剪切变形。

为了统一分析，我们需要对剪力的正负作出规定。当截面左侧部分的剪力向上、右侧部分的剪力向下时，这个剪力为正剪力。反之，当截面左侧部分的剪力向下、右侧部分的剪力向上时，剪力为负。这样的规定使得剪力具有了明确的正负含义，便于我们进行定量计算。

观察一根简支梁，当梁的中部承受向下的集中载荷时，梁的左半段截面上产生正剪力，而载荷右侧的截面则产生负剪力。这种剪力的变化规律反映了梁内部抵抗剪切的能力分布。

弯矩的定义与符号规定

弯矩是使梁发生弯曲的内力矩。当梁承受横向载荷时，梁会发生弯曲变形，梁内部的纤维有的受拉伸有的受压缩。为了维持这种变形状态的平衡，梁的横截面上必然存在着成对的内力偶矩，这就是弯矩。

弯矩的正负规定采用"下拉上压"的原则。当弯矩使梁向下弯曲，即梁的下部纤维受拉、上部纤维受压时，弯矩为正。反之，当弯矩使梁向上弯曲时，弯矩为负。这个规定符合工程中最常见的受力情况，因为大多数梁都是承受向下的载荷，产生向下的弯曲。

内力的计算方法

计算梁内任意截面的剪力和弯矩，最基本的方法是截面法。这个方法的步骤可以概括为三个环节：首先用假想的截面将梁切开，将梁分为两部分；然后选取其中一部分作为分离体，在截面上标出未知的剪力和弯矩；最后根据这部分梁的平衡条件，建立平衡方程，求解剪力和弯矩。

在应用截面法时，选择左段还是右段作为分离体都可以，但通常选择受力较简单的一段来分析。对于分离体，竖向力的平衡给出剪力的值，而力矩的平衡给出弯矩的值。这两个平衡方程是求解内力的理论基础。

某框架梁的跨中位置，当我们取左段为分离体时，梁上作用有支座反力向上，以及梁自重和荷载向下。根据力的平衡，可以计算出该截面的剪力等于所有竖向力的代数和。而弯矩则等于所有外力对截面形心的力矩之和。

通过对不同位置截面的计算，我们可以得到梁各处的剪力值和弯矩值。但逐个截面计算十分繁琐，更有效的方法是建立剪力方程和弯矩方程，从而得到整根梁的内力分布规律。

---

剪力方程和弯矩方程

剪力方程和弯矩方程是用数学表达式描述梁上剪力和弯矩沿轴线变化规律的函数。通过建立这些方程，我们能够快速确定梁任意位置的内力大小，这对工程设计具有重要意义。

建立剪力方程的方法

剪力方程表示剪力Q与截面位置x之间的函数关系，记作Q(x)。建立剪力方程时，需要首先确定坐标系。通常以梁的左端为坐标原点，沿梁轴向右为x轴正方向。

对于不同的载荷形式，剪力方程的形式也不同。当梁上作用集中力时，在集中力作用点之间，剪力保持恒定，剪力方程为常数。当梁上作用均布载荷时，剪力沿梁轴线性变化，剪力方程为x的一次函数。当梁上作用线性分布载荷时，剪力方程为x的二次函数。

某简支梁长度为6米，左端支座反力为40千牛，梁上从左端开始作用向下的均布载荷，载荷集度为10千牛每米。在距左端x米处的截面，取左段为分离体，根据竖向力平衡，剪力Q(x)等于支座反力减去已作用的均布载荷，即Q(x) = 40 - 10x。这是一个关于x的一次函数，表明剪力随位置线性递减。

建立弯矩方程的方法

弯矩方程表示弯矩M与截面位置x之间的函数关系，记作M(x)。建立弯矩方程的方法与剪力方程类似，都是通过截面法和平衡方程得到。

对于不同的载荷形式，弯矩方程的形式比剪力方程高一阶。当梁上作用集中力时，在集中力作用点之间，弯矩方程为x的一次函数，弯矩沿梁轴线性变化。当梁上作用均布载荷时，弯矩方程为x的二次函数，弯矩按抛物线规律变化。

继续上面的简支梁例子，在距左端x米处的截面，取左段为分离体，对截面形心取矩。弯矩M(x)等于支座反力对截面的力矩减去均布载荷对截面的力矩。支座反力的力矩为40x，而从0到x的均布载荷的合力为10x，作用在x/2处，其力矩为10x·(x/2) = 5x²。因此弯矩方程为M(x) = 40x - 5x²。这是一个二次函数，表明弯矩按抛物线规律分布。

分段函数的处理

当梁上的载荷分布复杂时，往往需要分段建立剪力方程和弯矩方程。每当遇到集中力、集中力偶或载荷突变的位置，就需要重新建立新的方程。这些分段的方程共同描述了整根梁的内力分布。

某跨度为8米的简支梁，在距左端2米处作用向下的集中力20千牛，从2米到8米段作用均布载荷15千牛每米。这根梁的内力需要分两段来描述。在0到2米段，剪力和弯矩只与左支座反力有关。在2到8米段，剪力和弯矩还需要考虑集中力和均布载荷的影响。

通过建立各段的方程，我们可以精确计算梁任意位置的内力。但方程形式毕竟抽象，更直观的方法是将这些方程绘制成图线，这就是剪力图和弯矩图。

---

剪力图和弯矩图的绘制

剪力图和弯矩图是将剪力方程和弯矩方程以图形方式表达出来的工具。通过图形可以直观地看出梁上各截面内力的大小和变化规律，快速找出危险截面的位置。这两种图是梁设计中必不可少的工具。

剪力图的绘制步骤

绘制剪力图时，首先建立坐标系，横坐标表示梁的位置，纵坐标表示剪力的大小。按照规定，正剪力画在横轴上方，负剪力画在横轴下方。剪力图的绘制需要先求出支座反力，然后按照剪力方程在各段绘出相应的图线。

在实际绘制时，可以采用简化方法。从梁的一端开始，按照"向上为正、向下为负"的原则，遇到向上的外力就使剪力增大，遇到向下的外力就使剪力减小。每当遇到集中力，剪力图就发生突变；在均布载荷作用段，剪力图呈直线变化；在无载荷段，剪力保持恒定。

某简支梁长度为6米，左支座反力为25千牛向上，右支座反力为35千牛向上，梁上在距左端2米处作用集中力30千牛向下，从2米到6米作用均布载荷7.5千牛每米向下。从左端开始，初始剪力为支座反力25千牛，这是正值。到2米处遇到集中力30千牛向下，剪力突降为25-30=-5千牛，变为负值。从2米到6米，在均布载荷作用下，剪力继续减小，到右端前的剪力为-5-7.5×4=-35千牛。最后加上右支座反力35千牛，剪力回到零，满足整体平衡。

这个剪力图清晰地展示了剪力沿梁的分布。在0到2米段剪力为正值25千牛，2米处突降到-5千牛，然后在均布载荷段线性递减到-35千牛。剪力从正值变为负值的位置，即剪力为零的截面，往往对应着弯矩的极值点。

弯矩图的绘制步骤

弯矩图的绘制方法与剪力图类似，但弯矩图通常更为复杂。横坐标仍表示梁的位置，纵坐标表示弯矩的大小。按照规定，正弯矩画在梁的受拉侧，对于水平梁通常画在下方。

弯矩图的形状取决于载荷类型。在无载荷段，弯矩图为直线。在均布载荷段，弯矩图为抛物线。在集中力作用点，弯矩图出现转折但连续。在集中力偶作用点，弯矩图出现突变。

对于上述简支梁，弯矩在梁端支座处为零。在0到2米段，弯矩按直线规律增长，2米处达到局部极大值25×2-30×0=50千牛米。从2米往右，弯矩受到向下的集中力和均布载荷的影响，按照二次抛物线规律变化。通过对弯矩方程求导并令其为零，可以找到弯矩的最大值位置。

计算表明，剪力为零的位置对应着弯矩的极值。在上面的例子中，剪力从正变负的转折点位置值得关注。通过求解剪力方程Q(x)=0，可以确定弯矩最大值的位置。在这个位置，梁承受的弯曲效应最强，是设计时需要重点校核的危险截面。

弯矩图呈现出典型的抛物线特征，最大弯矩出现在跨中附近。梁端的弯矩为零，这是简支梁的边界特征。通过弯矩图，设计者可以直接判断出哪个截面承受的弯曲作用最强，从而合理配置材料和确定梁的截面尺寸。

剪力图与弯矩图的关系

剪力图和弯矩图之间存在着密切的联系。从数学角度看，弯矩是剪力的积分，剪力是弯矩的导数。这种关系在图形上有直观的体现：剪力图的面积等于弯矩的增量，剪力为零的位置对应弯矩的极值点。

当剪力为正值时，弯矩沿梁轴递增；当剪力为负值时，弯矩递减。剪力图与横轴围成的面积，就等于该段梁两端的弯矩差值。这个关系为我们提供了快速绘制和校核内力图的方法。

在梁的某一段，如果剪力保持正的恒定值，那么弯矩将均匀增长，弯矩图为上升的直线。如果剪力从正值线性递减到零然后变为负值，那么弯矩先递增后递减，弯矩图出现峰值。这些规律大大简化了内力图的绘制过程。

---

载荷集度、剪力与弯矩的关系

载荷集度、剪力和弯矩这三者之间存在着明确的数学关系。理解这些关系不仅能够加深对梁内力本质的认识，还能够为快速绘制剪力图和弯矩图提供理论依据。这些关系是材料力学的重要理论成果。

微分关系的建立

在梁的任意位置取一个微小段，长度为dx。设这一段左侧截面的剪力为Q，弯矩为M，右侧截面的剪力为Q+dQ，弯矩为M+dM。如果这一段梁上作用着均布载荷q，方向向下为正。

对这个微小段建立平衡方程。竖向力的平衡给出：Q-(Q+dQ)-q·dx=0，整理得到dQ/dx=-q。这个关系表明，剪力对位置的导数等于负的载荷集度。换句话说，在某一点处，剪力的变化率等于该处载荷集度的负值。

对微小段取力矩平衡，忽略高阶小量，得到：(M+dM)-M-Q·dx=0，整理得到dM/dx=Q。这个关系表明，弯矩对位置的导数等于该处的剪力。也就是说，在某一点处，弯矩的变化率等于该处的剪力值。

将这两个微分关系结合起来，可以得到：d²M/dx²=-q。这表明弯矩对位置的二阶导数等于负的载荷集度。这三个量之间的微分关系构成了梁弯曲理论的重要基础。

微分关系在绘图中的应用

理解了载荷集度、剪力和弯矩之间的微分关系，就能够快速判断内力图的形状特征，而不必详细计算每一点的数值。这对于工程中的快速估算和校核非常有用。

通过这个表格，我们可以根据梁上的载荷形式，直接判断出剪力图和弯矩图的形状。在无载荷段，剪力不变，所以剪力图为水平线；弯矩的变化率等于剪力，所以弯矩图为斜直线。在均布载荷段，剪力线性变化，所以剪力图为斜直线；弯矩的变化率等于剪力，所以弯矩图为抛物线。

积分关系的应用

微分关系的逆运算就是积分关系。剪力是载荷集度的负积分，弯矩是剪力的积分。利用这些积分关系，可以快速计算内力的变化量，而不需要建立完整的内力方程。

某梁段长度为2 m（米），左端剪力为15 kN（千牛），该段作用均布载荷10 kN/m（千牛每米）向下。根据积分关系，右端剪力等于左端剪力加上载荷集度的负积分，即 Q右 = Q左 - ∫q·dx = 15 - 10 × 2 = -5 kN。这个计算过程比建立完整的剪力方程要简便得多。

对于弯矩的计算，可以利用弯矩增量等于剪力图面积的关系。在上述梁段，剪力从 15 kN 线性递减到 -5 kN，剪力图与横轴围成的面积为梯形面积 (15 + (-5)) × 2 / 2 = 10 kN·m（千牛米）。如果左端弯矩为 20 kN·m，那么右端弯矩就是 20 + 10 = 30 kN·m。

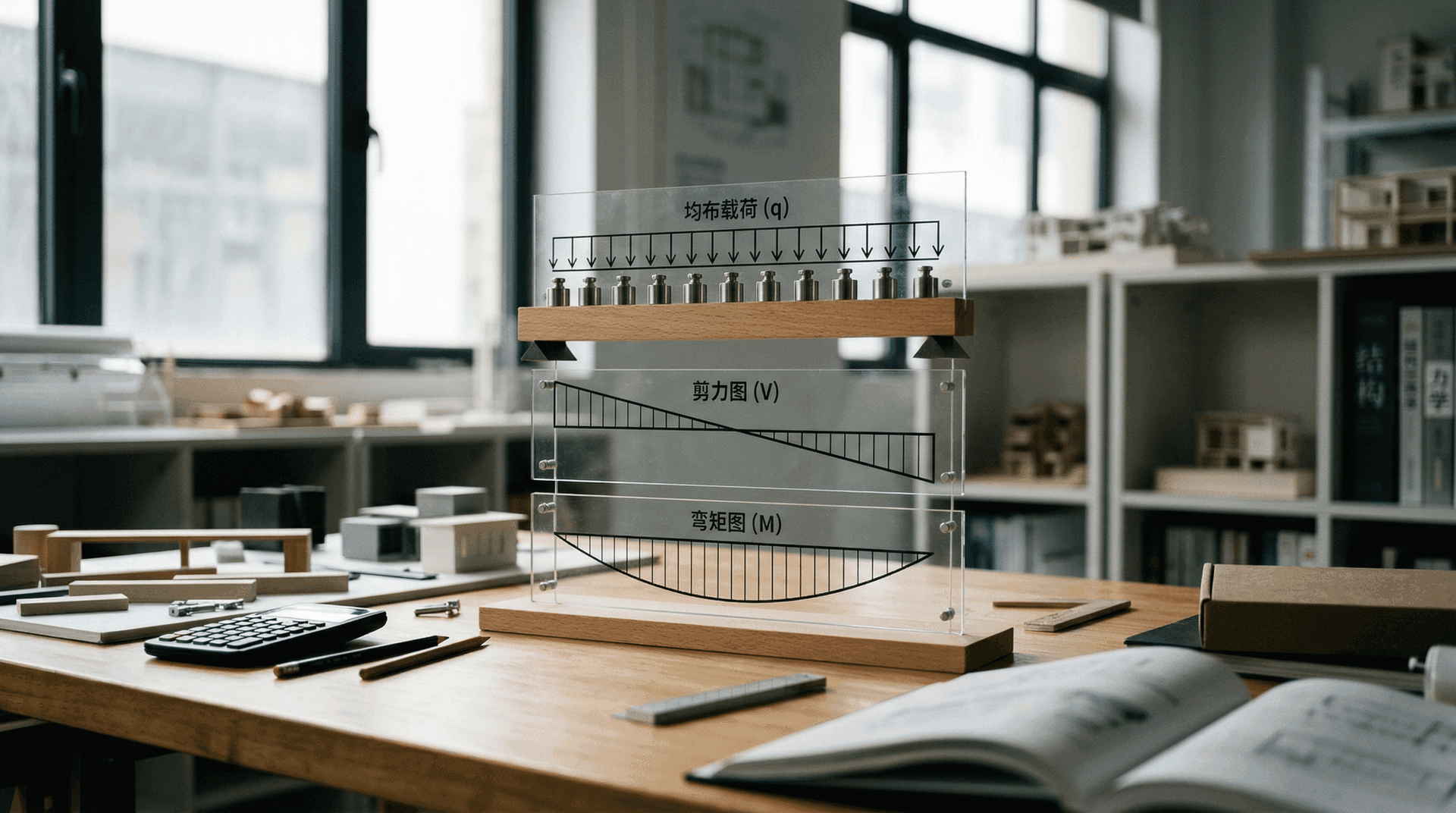

这个图展示了载荷集度、剪力和弯矩三者的关系。载荷集度保持恒定值，剪力线性递减，弯矩呈抛物线分布。在剪力为零的位置，弯矩达到最大值。这些关系的图形表达，直观地体现了三者之间的微积分联系。

工程应用中的实践

在实际工程设计中，灵活运用载荷、剪力和弯矩之间的关系，可以提高设计效率。对于复杂的梁，可以先根据载荷情况绘制出剪力图的大致形状，然后利用剪力图的面积关系绘制弯矩图，最后对关键截面进行精确计算。

某高层建筑的楼面梁，跨度为8米，承受楼板传来的均布载荷。设计师首先根据载荷确定支座反力，然后知道剪力图在跨中对称，从支座开始线性递减，在跨中为零。利用剪力图面积等于弯矩增量的关系，可以快速估算出跨中最大弯矩约为均布载荷乘以跨度平方再除以8。这个估算值为初步设计提供了依据。

在校核计算时，对于危险截面，再进行精确的内力计算和应力分析。对于其他截面，粗略的估算往往就足够了。这种方法在保证设计质量的同时，大大提高了设计效率。

---

小结

剪力和弯矩是梁类构件的核心内力参数，其分布规律不仅决定了梁的受力特点，也是结构安全设计的基础。准确理解剪力和弯矩的物理意义，是进一步掌握材料力学和结构力学的前提。

建立剪力方程和弯矩方程，是分析梁内力不可或缺的基础环节。利用截面法配合力的平衡方程，我们可以推导出内力随位置变化的数学表达式。这些表达式为后续的数值计算、图形分析和设计校核提供了扎实的理论依据，无论是简支梁、悬臂梁，还是复杂连续梁的分析，都是如此。

剪力图和弯矩图作为可视化工具，是实际结构设计中不可或缺的辅助方式。通过观察内力图的形状和极值点，工程师能够直接判断出结构受力的薄弱区域和潜在危险截面，合理安排钢筋配筋和截面尺寸。掌握剪力图和弯矩图的快速绘制与校核，是每位结构设计人员的基本技能，更是高效工作的保障。

载荷集度、剪力和弯矩之间的微积分关系，揭示了梁内力分布的本质规律。通过微分与积分关系，不仅可以从整体把握内力图的趋势，还能提高对结构响应的敏感度，有助于在复杂工况下做出快速准确的判断。灵活运用这些定量与定性分析方法，将极大提升我们的分析能力和设计效率，为解决实际工程问题奠定坚实基础。
