建筑热工性能测试与评估

建筑热工性能测试与评估是保障建筑节能效果的重要基础环节。它不仅直接关系到建筑物的能耗水平和室内环境的舒适度，还对实现国家节能减排目标、推动可持续发展具有积极意义。在建筑设计与施工的各个阶段，采用科学、规范的热工测试技术，可以全面了解建筑围护结构（如外墙、屋面、门窗）在实际使用条件下的保温隔热、气密性等性能水平，从而准确评估建筑整体的热工表现。此外，定期的性能评估有助于及时发现设计、材料或施工中的薄弱环节，为后续的优化升级和改造提供数据支持与决策依据。

随着绿色建筑理念的不断推广，建筑热工性能评价的内容和方法也日益丰富，包括传热系数、热阻、热惰性、气密性等多维度指标，以及现场测试、模拟仿真和实际能耗监测等多种技术手段。

本内容将系统介绍建筑热工性能的基本概念、主流测试技术、评估方法以及相关数据分析的实际应用案例，帮助读者掌握从理论分析到现场操作、数据处理全过程的核心知识和方法。

---

建筑热工性能的基本概念

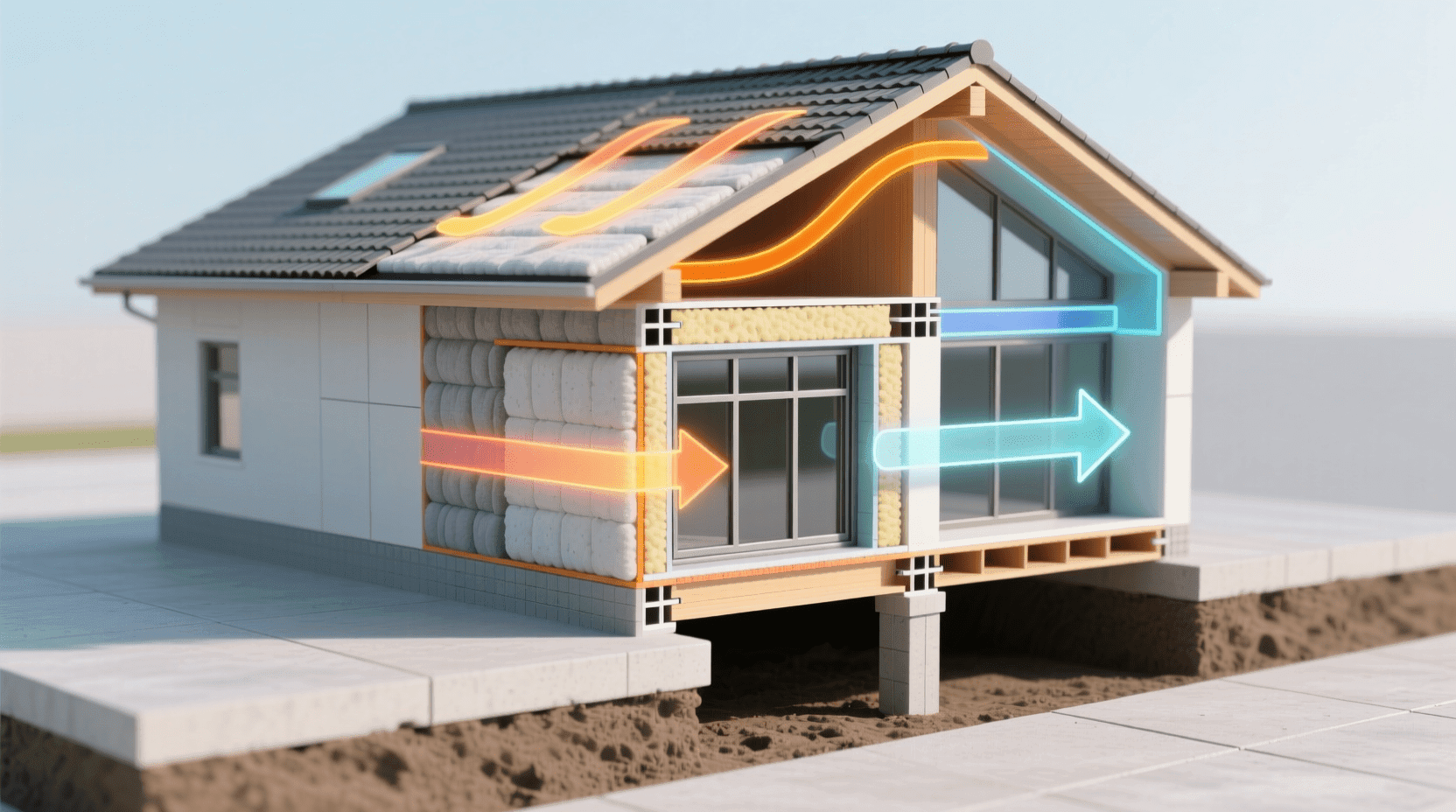

建筑热工性能是指建筑围护结构在冬季和夏季条件下阻止热量传递的能力。这一性能直接影响建筑物的能耗水平和室内热环境质量。在中国的建筑实践中，随着《公共建筑节能设计标准》和《居住建筑节能设计标准》的不断更新，对建筑热工性能的要求越来越严格。

围护结构的热工性能主要通过几个关键参数来表征。传热系数K值是最重要的指标之一，它表示在稳态条件下，围护结构两侧空气温差为1℃时，单位时间内通过单位面积传递的热量。K值越小，说明保温性能越好。以北京地区的居住建筑为例，外墙的传热系数要求不应大于0.45 W/(m²·K)，而在严寒地区如哈尔滨，这一要求则更加严格，需控制在0.35 W/(m²·K)以下。

热阻R是传热系数的倒数，反映了材料阻止热量传递的能力。在多层复合墙体中，总热阻等于各层材料热阻之和，这为我们设计保温系统提供了理论依据。上海某住宅项目采用的外墙保温系统由内到外依次为：200mm混凝土墙体、80mm挤塑聚苯板、抗裂砂浆层和饰面层，通过计算各层热阻的叠加，最终实现了0.40 W/(m²·K)的传热系数，满足了上海地区的节能要求。

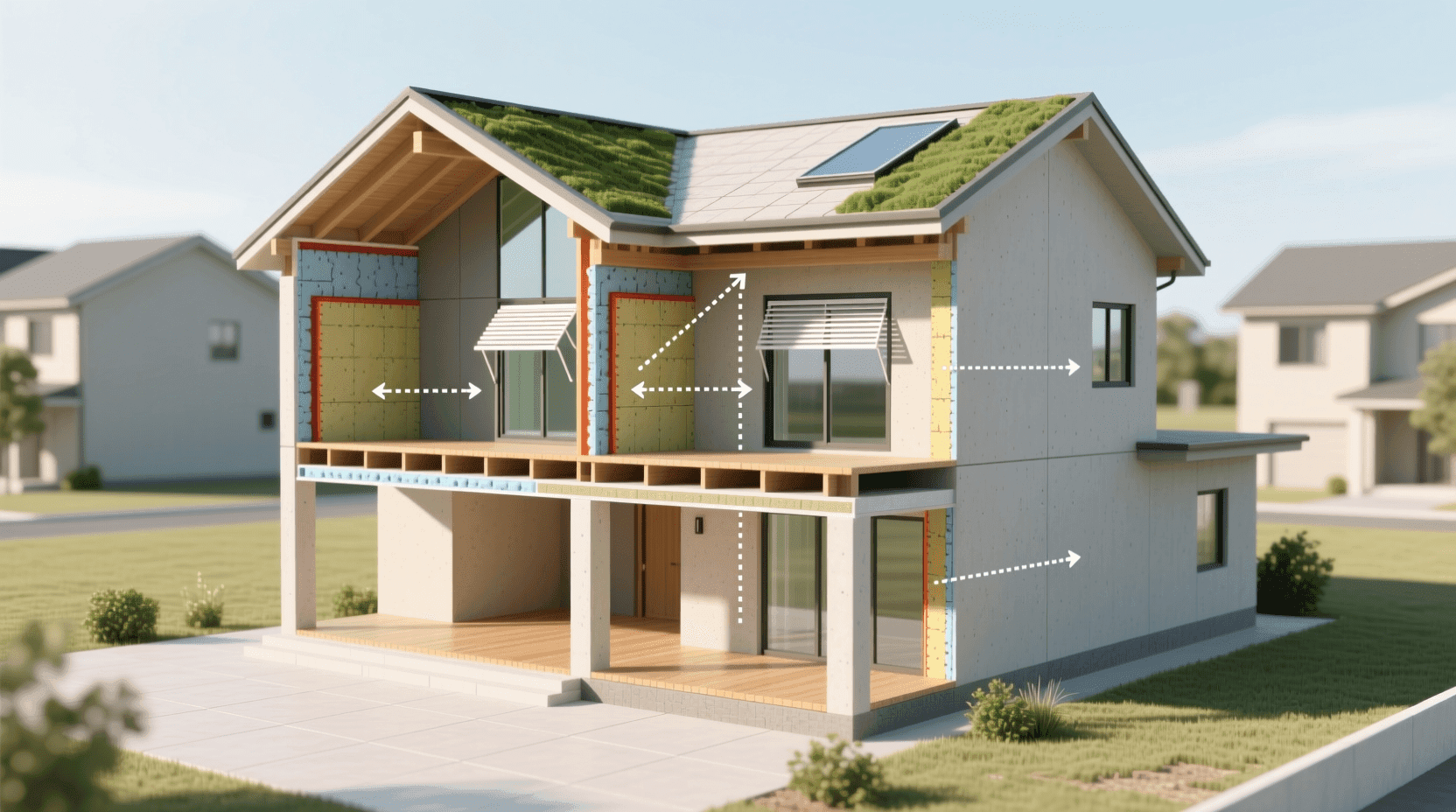

气密性是另一个不容忽视的热工性能指标。建筑围护结构的缝隙会导致空气渗透，造成热量损失和能耗增加。研究表明，在采暖季节，由于空气渗透造成的热损失可占建筑总热损失的20%至40%。深圳某办公楼在初次检测时，气密性测试结果为8.5 m³/(h·m²)，远超过规范要求的3.0 m³/(h·m²)标准。经过对门窗节点、穿墙管道等部位的密封处理后，气密性提升至2.1 m³/(h·m²)，采暖能耗降低了约25%。

热惰性指标D值描述了围护结构抵抗温度波动的能力。D值越大，说明墙体的蓄热能力越强，室内温度波动越小。在中国南方地区，夏季需要应对强烈的太阳辐射，采用热惰性指标较大的墙体可以有效延缓和减弱室外温度波动对室内的影响。广州某住宅项目采用240mm厚度的加气混凝土砌块墙体，其热惰性指标达到3.8，在夏季午后室外温度达到35℃时，室内温度仍能保持在27℃左右，显著改善了居住舒适度。

---

热工性能测试技术与仪器

建筑热工性能的准确测试依赖于先进的测试技术和精密的仪器设备。在中国建筑行业的发展过程中，测试技术经历了从传统方法到现代化、智能化的转变过程。

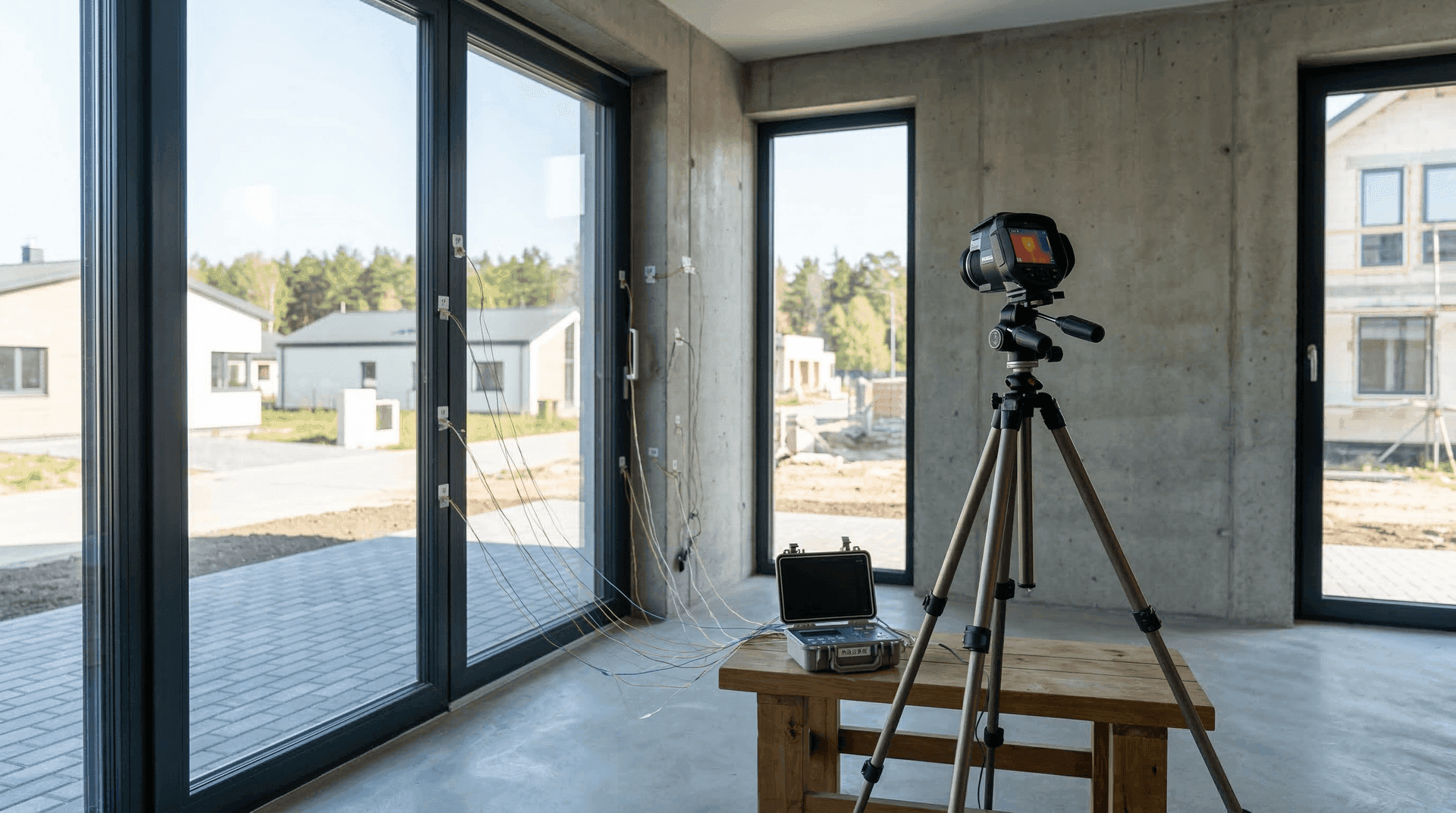

热流计法是测量围护结构传热系数的经典方法。这种方法通过在墙体内外表面安装热流传感器和温度传感器，在稳态条件下同步测量热流密度和温度差，从而计算出传热系数。测试时需要注意几个关键要点。测点的选择应避开结构柱、梁等热桥部位，选择墙体的典型位置。测试持续时间通常需要72小时以上，以确保达到热稳定状态。北京某新建住宅小区在竣工验收时，采用热流计法对外墙传热系数进行了现场测试，在连续监测96小时后，得到的K值为0.42 W/(m²·K)，符合设计要求。

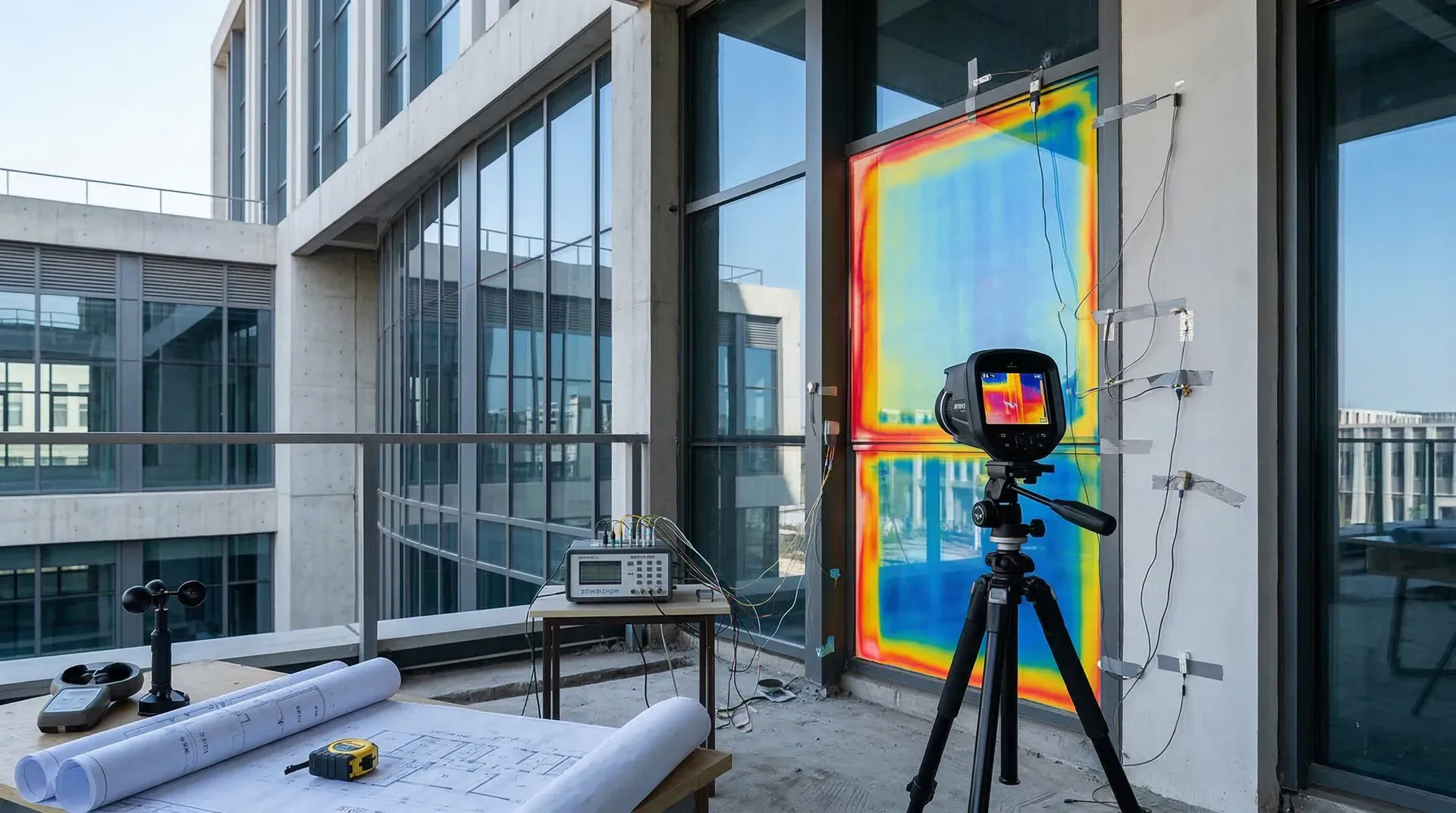

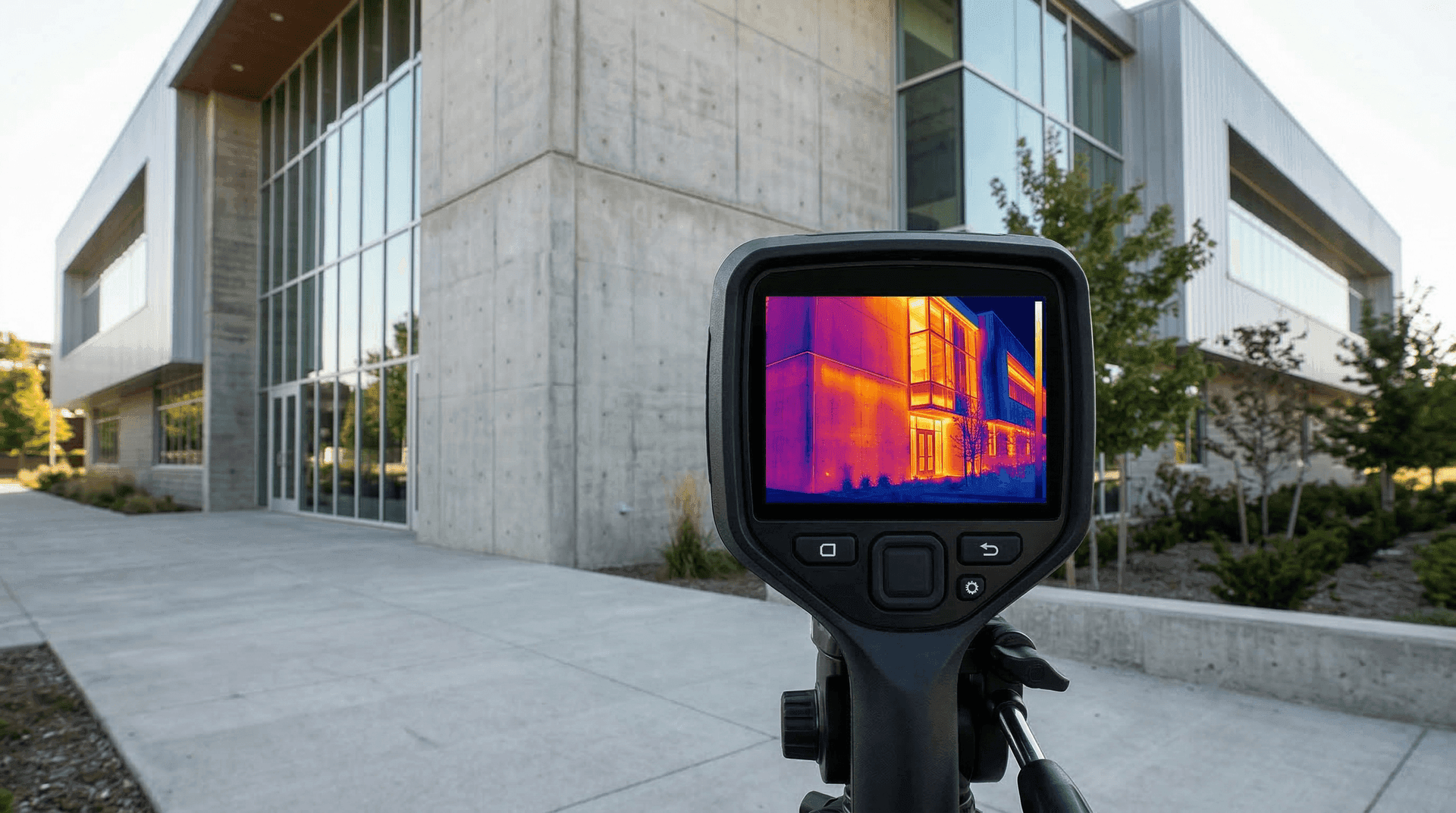

红外热成像技术在建筑热工检测中的应用越来越广泛。这种非接触式测试方法能够快速扫描建筑表面，以彩色图像的形式直观显示温度分布情况，从而发现保温缺陷、热桥和空气渗漏等问题。红外热成像检测通常在室内外温差大于10℃的条件下进行，冬季采暖期是最佳检测时机。天津某住宅项目在2023年1月进行了红外热成像检测，室外温度为-5℃，室内温度为20℃。检测结果显示，在外窗周边和外墙与楼板连接处出现明显的高温区域，表面温度比正常墙面高出3-5℃，说明这些部位存在热桥现象。

气密性测试采用风扇门加压法（Blower Door Test）进行。这种方法通过在建筑开口处安装可调风扇，对建筑内部进行加压或减压，测量在不同压差下的空气流量，从而评估建筑围护结构的气密性能。测试标准通常采用50帕斯卡压差下的换气次数（ACH50）或每小时每平方米的空气渗透量。重庆某被动式住宅项目在施工阶段进行了气密性测试，首次测试的ACH50值为2.8次/小时，经过对窗框周边、穿墙管道、电气线盒等薄弱环节的密封加强后，第二次测试结果降至0.6次/小时，达到了被动房标准的要求（≤0.6次/小时）。

现代热工测试还引入了多种智能化仪器设备。无线温湿度记录仪可以长期监测建筑内部的温湿度变化，数据自动传输到云平台进行分析。热导率测试仪用于实验室条件下精确测量保温材料的导热系数。建筑能耗监测系统则通过安装在建筑各个分区的传感器，实时采集能耗数据，为热工性能评估提供全面的数据支撑。

---

新建住宅热工性能测试实践

新建住宅的热工性能测试贯穿于施工和验收的整个过程。合理的测试安排和科学的测试方法是确保建筑节能目标实现的重要保障。

测试时机的选择直接影响检测结果的准确性和代表性。对于传热系数测试，最佳时机是在外墙保温系统施工完成、外饰面尚未施工时进行，此时墙体内部已基本干燥，热工性能趋于稳定，同时便于后期整改。杭州某高层住宅项目在2023年11月进行了中间验收阶段的热工测试，此时保温层和抗裂砂浆层已完成28天养护，但外墙真石漆尚未喷涂。这种安排既保证了测试的准确性，又为可能的整改留出了时间。

测点布置需要充分考虑建筑的实际情况。典型楼层的选择应包括底层、中间层和顶层，每个朝向至少布置一个测点。对于大面积墙体，应在距离墙角和楼板边缘至少500mm的位置设置测点，避开热桥影响。成都某住宅小区共有6栋18层住宅楼，测试团队在每栋建筑的3层、10层和17层各选择了东、南、西、北四个朝向的外墙进行测试，共计72个测点，全面反映了整个小区的外墙热工性能。

测试过程中的环境条件控制至关重要。室内温度应通过采暖设备维持在18-22℃的稳定范围内，室外温度最好低于10℃，确保室内外温差大于10℃。测试期间应关闭门窗，避免自然通风对测试结果的干扰。西安某住宅项目在进行冬季热工测试时，遇到了室外温度波动较大的情况，白天温度上升至5℃，夜间降至-8℃。测试团队选择在夜间至清晨时段进行重点监测，这一时段室内外温差稳定在26-28℃，获得了可靠的测试数据。

数据记录和处理需要严格遵循规范要求。热流计法测试时，数据采集间隔通常设置为10-15分钟，连续记录72小时以上。在数据处理阶段，需要剔除测试初期的不稳定数据，选取后48小时的稳定段进行计算。南京某项目的测试数据显示，在前24小时内，由于墙体热状态尚未达到稳定，热流密度波动较大，标准差达到1.2 W/m²。而在后48小时内，热流密度趋于平稳，标准差降至0.3 W/m²，此时计算的传热系数更加准确。

常见问题的识别和处理是测试实践中的重要内容。测试过程中经常会发现局部保温层厚度不足、保温板拼接缝隙过大、粘结不牢等问题。这些问题通过热流计测试和红外热成像检测可以准确定位。济南某住宅项目在测试中发现，某栋楼北立面的传热系数测试值为0.52 W/(m²·K)，超过设计要求的0.45 W/(m²·K)。经过现场核查，发现施工单位在该部位使用了70mm厚度的保温板，而设计要求为80mm。整改后的复测结果为0.43 W/(m²·K)，满足了节能标准。

---

气密性测试与性能评估

建筑气密性测试是评价围护结构整体质量的有效手段。良好的气密性不仅能够减少能耗，还能提高室内空气质量，防止潮湿空气渗入墙体造成冷凝和霉变问题。

气密性测试的准备工作需要细致周到。测试前应完成所有围护结构的施工，包括外墙、屋面、外门外窗的安装。室内的管道穿墙孔洞、电气线盒、开关插座等部位应完成密封处理。测试范围通常选择整个住宅单元或单个房间，需要确定测试边界，对于不属于测试范围的开口应临时密封。青岛某高档公寓在进行气密性测试前，对厨房和卫生间的排气道进行了临时封堵，对分体空调的预留孔进行了密封，确保测试结果真实反映围护结构的气密性。

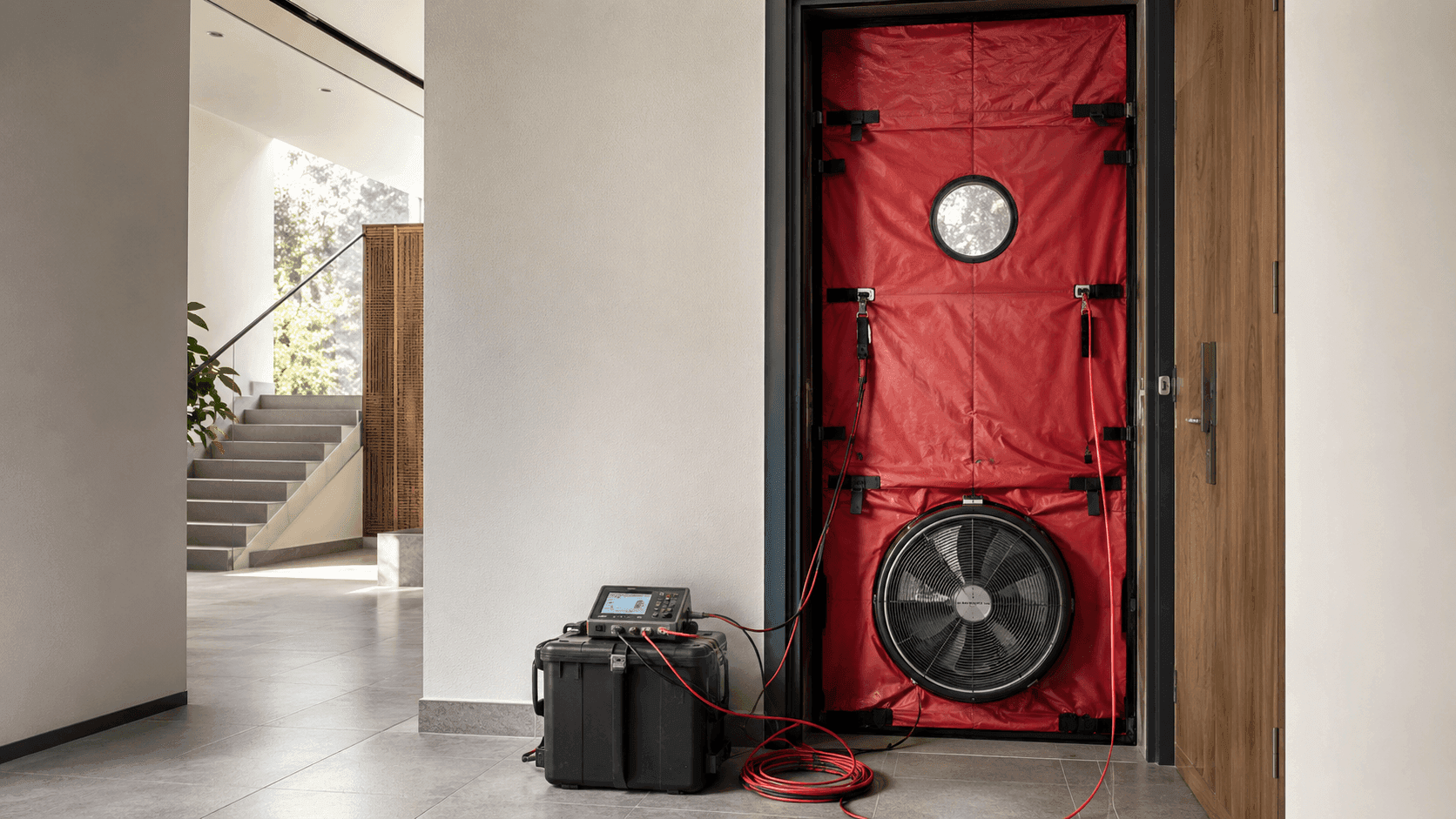

风扇门加压测试的具体实施遵循标准化流程。首先在入户门位置安装风扇门设备，风扇门由可调风扇、压差计、流量测量装置和控制系统组成。测试时通过调节风扇转速，使室内外压差依次达到10、15、20、25、30、40、50帕斯卡等不同等级，在每个压差等级下记录对应的空气流量。测试包括加压和减压两种工况，取两者的平均值作为最终结果。武汉某住宅项目的气密性测试数据显示，在50帕压差下，加压工况的空气流量为385 m³/h，减压工况为398 m³/h，平均值为391.5 m³/h。该住宅的建筑面积为120 m²，计算得到的换气次数ACH50为3.26次/小时。

气密性评估标准在不同建筑类型中有所差异。对于普通住宅，我国现行标准要求在50帕压差下，单位外表面积的空气渗透量应不大于3.0 m³/(h·m²)。对于近零能耗建筑，这一要求更加严格，需要达到1.0 m³/(h·m²)以下。被动式超低能耗建筑的气密性要求最高，换气次数ACH50应不大于0.6次/小时。下表对比了不同建筑标准的气密性要求：

气密性缺陷的定位和修复是提升建筑性能的关键环节。在风扇门测试过程中，可以通过烟雾测试或手持式风速仪在建筑内部巡查，找出漏风点。常见的漏风部位包括：外窗框与墙体连接处、窗扇与窗框的搭接部位、穿墙管道周边、电气线盒、楼板与外墙交接处等。长沙某住宅在初次气密性测试中，ACH50为4.2次/小时，未能达到3.0次/小时的目标。通过烟雾测试发现，主要漏风点集中在外窗周边和厨卫管道穿墙处。施工单位使用发泡剂和密封胶对这些部位进行了密封处理，二次测试后ACH50降至2.3次/小时，成功达标。

---

红外热成像技术应用

红外热成像技术以其直观、高效、非接触的特点，成为建筑热工检测中不可或缺的工具。这项技术能够将肉眼看不见的热量分布转化为可视化的彩色图像，帮助检测人员快速发现建筑围护结构的热工缺陷。

红外热成像的工作原理基于物体表面的红外辐射特性。任何温度高于绝对零度（-273.15℃）的物体都会向外辐射红外线，辐射强度与物体表面温度直接相关。红外热像仪通过探测器接收物体表面发出的红外辐射，经过信号处理后转换为温度数值，并以不同颜色表示不同温度区域。通常采用彩虹色标，红色和黄色代表高温区域，蓝色和紫色代表低温区域。在冬季从室内对外墙进行检测时，保温良好的墙面内表面温度较高，显示为红色或黄色；而保温缺陷处由于热量散失快，内表面温度较低，显示为蓝色或绿色。

检测条件的控制决定了红外热成像的检测效果。室内外温差是最关键的条件，温差越大，热工缺陷处的温度异常越明显。建议在温差大于10℃，最好达到15℃以上时进行检测。气象条件也很重要，应选择无降雨、无强风、无直射阳光的天气进行外墙外表面检测。检测时间通常选择在清晨或傍晚，此时太阳辐射的影响最小。郑州某办公楼在2024年1月进行了红外热成像检测，选择在凌晨6时开始检测，此时室外温度为-2℃，室内温度为20℃，温差达到22℃，且太阳尚未升起，检测条件理想。

典型热工缺陷的红外图像特征具有明显的规律性。保温层空鼓脱落表现为局部不规则的高温或低温区域，边界清晰。保温板拼接缝隙未处理好会出现线状的温度异常。热桥部位呈现有规律的几何形状高温区，如梁、柱、剪力墙等结构性热桥通常呈现矩形或线性的高温带。空气渗漏点则表现为局部的温度突变，且在风扇门加压测试同步进行时，温度异常会更加明显。沈阳某住宅小区的红外检测发现，外墙上存在大量规律分布的圆形高温点，直径约50mm，间距600mm。经过现场核查，这些高温点对应的是外墙外保温系统的锚固螺栓位置，属于点式热桥。虽然单个螺栓的热桥面积很小，但数量众多，累计造成的热损失不容忽视。

红外热成像在门窗节点检测中发挥了重要作用。门窗周边是建筑围护结构中的薄弱环节，既容易产生热桥，也容易出现气密性问题。通过红外热像仪可以清晰地看到窗框与墙体连接处的温度分布。苏州某高层住宅的红外检测显示，多个外窗下沿位置出现明显的低温带，宽度约100mm。经分析，这是由于窗下墙保温层施工时未能与窗框紧密连接，存在约20mm的缝隙。整改方案是在窗框外侧增加保温条，并用发泡剂填充缝隙，处理后的红外复检显示温度分布均匀，缺陷得到解决。

---

测试数据分析与问题诊断

热工性能测试获取的大量数据需要经过科学分析才能转化为有价值的信息。数据分析不仅要判断建筑是否达标，更要找出性能薄弱环节，为优化设计和施工质量控制提供依据。

数据有效性评估是分析的第一步。传热系数测试数据的有效性通过热流密度和温度的稳定性来判断。计算连续12小时数据的标准差，如果热流密度的标准差小于平均值的5%，温度差的标准差小于1℃，则认为数据达到稳定，可用于计算。合肥某住宅项目的测试数据显示，在测试开始后的前18小时内，热流密度从初始的6.8 W/m²逐渐上升至8.5 W/m²，波动明显。从第24小时开始，热流密度稳定在8.4-8.7 W/m²之间波动，后48小时的平均值为8.52 W/m²，标准差为0.15 W/m²，符合数据有效性要求。

统计分析方法可以揭示建筑整体的热工性能水平。对于多测点的测试项目，计算所有测点的平均值、最大值、最小值和标准差，分析数据的离散程度。标准差小说明施工质量均匀稳定，标准差大则表明不同部位的性能差异明显，需要重点关注超标测点。兰州某住宅小区对6栋楼共72个测点的传热系数进行了统计，平均值为0.41 W/(m²·K)，最大值为0.48 W/(m²·K)，最小值为0.36 W/(m²·K)，标准差为0.032 W/(m²·K)。虽然平均值满足0.45 W/(m²·K)的限值要求，但有3个测点超标，这些测点主要位于顶层和北向，进一步分析发现是保温层厚度控制不当导致的。

影响因素关联分析有助于理解测试结果的形成原因。将传热系数测试结果与建筑朝向、楼层位置、保温材料类型等因素进行对比分析。通常北向外墙由于长期缺乏日照，墙体含水率较高，实测传热系数往往略高于其他朝向。顶层和底层由于受屋面和地面的影响，热工性能也可能与中间层有差异。贵阳某项目的数据分析显示，采用岩棉保温板的外墙传热系数平均为0.39 W/(m²·K)，而采用膨胀聚苯板的外墙平均为0.42 W/(m²·K)，两种材料在相同厚度下的性能存在差异，这与材料的导热系数特性相符。

问题诊断需要综合运用多种测试手段的结果。当传热系数测试显示某部位超标时，应立即进行红外热成像检测，确定是否存在保温缺陷。如果红外图像显示温度分布均匀，但传热系数仍然偏高，则可能是保温材料的导热系数不达标或保温层厚度不足。如果红外图像显示明显的温度异常，则需要进一步核查施工质量，必要时进行局部破坏性检验。石家庄某项目在南立面发现一处面积约20m²的高温区域，红外图像显示该区域内表面温度比周边高出4℃。经过凿开饰面层检查，发现该处保温板粘结面积不足30%，大部分保温板与基层墙体之间存在空腔，严重影响了保温效果。整改措施是拆除重新施工，确保保温板粘结面积达到60%以上的规范要求。

测试报告的编制应准确、全面、规范。报告应包括工程概况、测试依据、测试条件、仪器设备、测点布置、测试结果、数据分析、问题描述和结论建议等内容。测试结果以表格和图形相结合的方式呈现，便于阅读和理解。对于不合格项目，应明确指出具体位置、超标程度和可能原因，提出切实可行的整改建议。测试报告是建筑节能专项验收的重要依据，也是建筑质量档案的组成部分，应妥善保存。

通过系统的热工性能测试与评估，建筑的节能设计得以在施工阶段得到验证和保障。测试不仅是对建筑质量的检验，更是促进建筑节能技术进步的重要推动力。随着测试技术的不断发展和测试标准的日益完善，建筑热工性能测试将在中国建筑节能事业中发挥越来越重要的作用。
