可持续设计分析与BIM技术应用

在当代建筑实践中，可持续发展已经成为不可逆转的趋势。建筑师不仅要关注建筑的美学表达和功能实现，更要将环境责任感融入到每一个设计决策之中。面对全球气候变化和资源紧缺的挑战，现代建筑设计必须通过科学的分析方法和先进的数字化工具，不断优化建筑性能、降低能源消耗与碳排放，实现真正意义上的绿色低碳建筑。

可持续设计不仅仅关注单一的节能目标，更涵盖建筑全生命周期内的资源利用、材料选择、室内环境健康、使用者舒适度等多重维度。因此，建筑师需要在项目早期就借助数字化分析工具，预判和比较不同设计方案的环境性能，从而制定出最优的可持续策略。在这一过程中，BIM（建筑信息模型）技术作为集成多专业信息的平台，发挥着越来越重要的作用。BIM不仅可以优化设计流程、提升协作效率，还能够通过各类性能分析插件，对建筑能耗、采光、通风、碳足迹等指标进行定量评估和模拟，帮助团队在设计阶段发现并解决潜在问题，最大程度提升项目的可持续性。

---

可持续建筑设计的基本原理

可持续建筑设计强调在建筑全生命周期中减少对环境的负面影响，提高资源利用效率。这一设计理念要求建筑师从设计初期就考虑建筑的能源消耗、材料选择、室内环境质量等多个维度。与传统设计方法不同，可持续设计需要借助量化分析工具来评估设计方案的实际性能。

在中国的建筑实践中，可持续设计面临着复杂的气候条件和多样化的使用需求。从北方的严寒地区到南方的炎热潮湿地区，建筑需要应对的环境挑战各不相同。因此，建筑师必须掌握科学的分析方法，针对不同的气候区域制定相应的设计策略。

建筑全生命周期能耗分析

建筑的能源消耗贯穿其整个生命周期，从材料生产、施工建造、使用运营到最终拆除，每个阶段都会产生能源消耗和碳排放。研究表明，建筑运营阶段的能耗通常占据全生命周期能耗的70%-80%，这使得运营能耗成为可持续设计的首要关注点。

下表展示了典型办公建筑在不同生命周期阶段的能耗占比：

通过这个表格可以看出，降低运营阶段能耗是可持续设计的关键。建筑师需要在设计阶段就对建筑的热工性能进行精确计算，预测建筑在实际使用中的能源需求。

上图展示了传统建筑和可持续建筑在50年使用期内的累计能耗对比。可以看到，虽然可持续建筑在初期投入较高（体现为初始能耗较高），但由于其运营阶段能耗显著降低，长期来看总能耗远低于传统建筑。这也说明了从全生命周期角度评估建筑性能的重要性。

---

BIM技术在可持续设计中的应用

建筑信息模型（BIM）技术为可持续设计提供了强大的分析工具。通过建立包含建筑几何信息、材料属性、设备参数等完整数据的三维模型，设计团队可以在设计阶段就对建筑性能进行准确的模拟和分析，及时发现问题并优化设计方案。

BIM技术的基本特征

BIM不仅仅是三维建模工具，而是一个集成了建筑全生命周期信息的数字化平台。在传统的CAD时代，建筑图纸只是几何线条的集合，而BIM模型中的每一个构件都携带着丰富的属性信息，包括材料类型、热工参数、成本数据等。这种信息的整合使得多专业协同和性能分析成为可能。

在中国的建筑项目中，BIM技术的应用正在快速普及。从北京大兴国际机场到上海中心大厦，许多大型项目都采用了BIM技术进行设计和施工管理。BIM技术不仅提高了设计效率，更重要的是提升了建筑品质和性能。

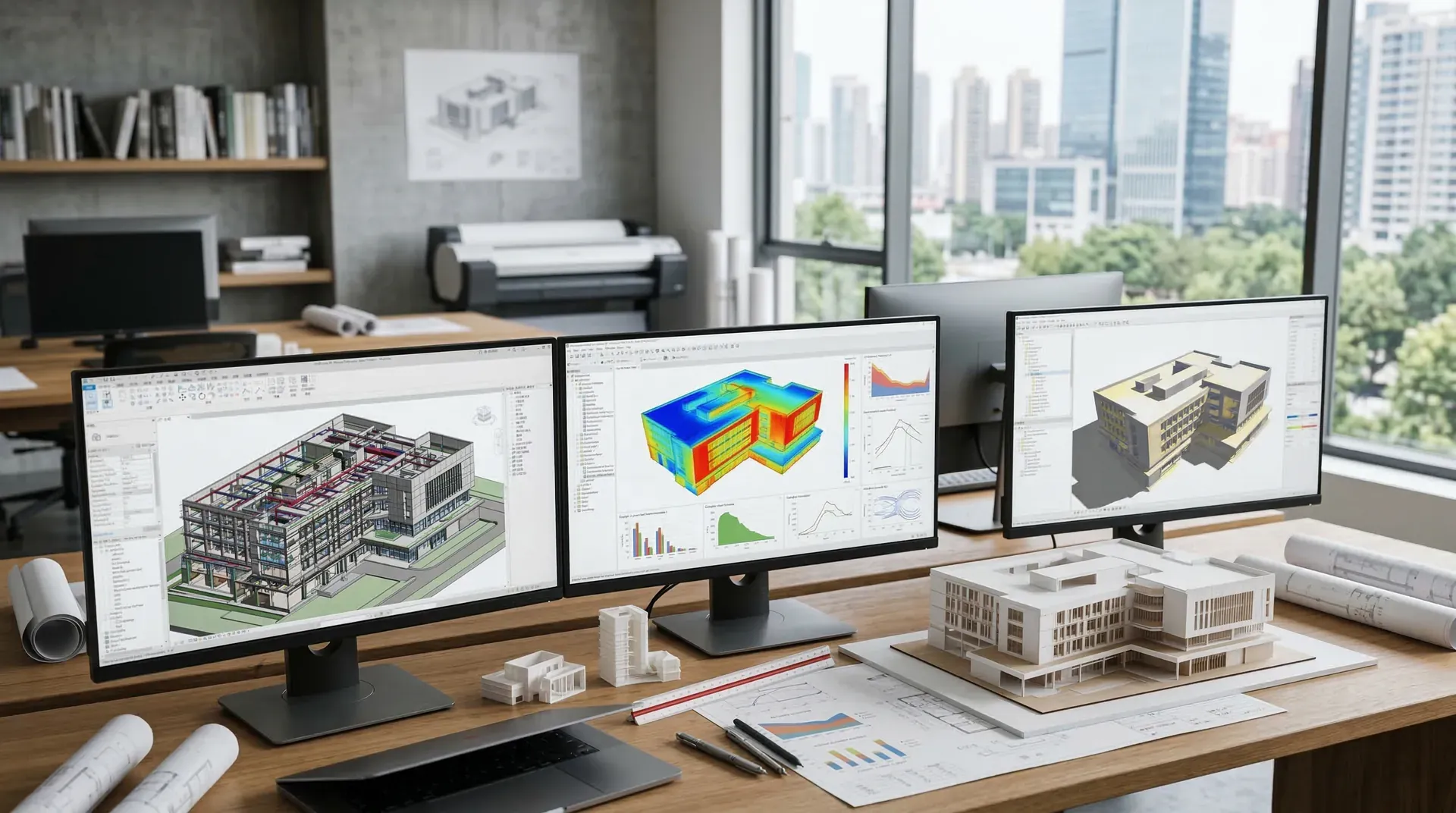

BIM在建筑性能模拟中的流程

建筑性能模拟通常需要经过模型建立、参数设定、模拟计算和结果分析四个主要阶段。在BIM环境下，这个流程得到了显著优化。设计师可以直接利用BIM模型中的几何信息和材料参数，通过与能耗模拟软件的接口，快速完成性能分析。

下表对比了传统方法和BIM方法在性能分析流程中的差异：

通过BIM技术，原本需要几天甚至几周完成的性能分析工作，现在可以在几个小时内完成。这种效率的提升使得设计团队能够尝试更多的设计方案，从而找到最优解决方案。

---

可持续窗户设计的性能优化

窗户是建筑围护结构中热工性能最薄弱的环节，也是影响建筑能耗的关键因素。在中国的建筑能耗构成中，通过窗户的热损失可占到整个围护结构热损失的40%-50%。因此，窗户的设计和选型对建筑的整体能耗有着决定性影响。

窗户热工性能的关键参数

窗户的热工性能主要通过传热系数（U值）、太阳得热系数（SHGC）和可见光透射比三个参数来表征。传热系数反映了窗户阻止热量传递的能力，数值越小保温性能越好。太阳得热系数表示通过窗户进入室内的太阳辐射热量占入射太阳辐射的比例。可见光透射比则关系到室内的自然采光质量。

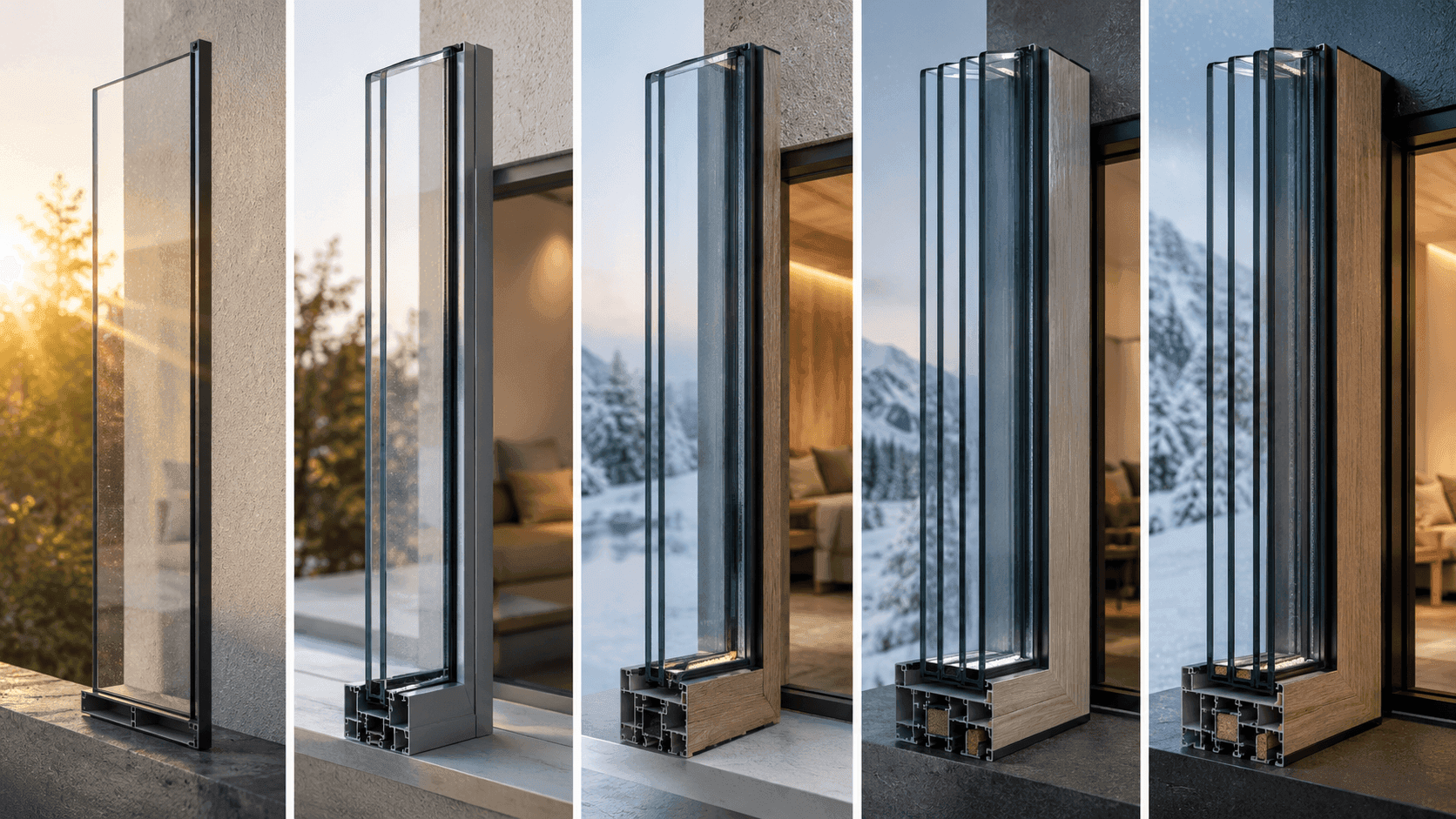

不同气候区域对窗户性能的要求存在显著差异。在北方寒冷地区，需要选用低传热系数的窗户以减少冬季热损失；而在南方炎热地区，则更关注低太阳得热系数以减少夏季空调负荷。下表列出了不同窗户类型的典型性能参数：

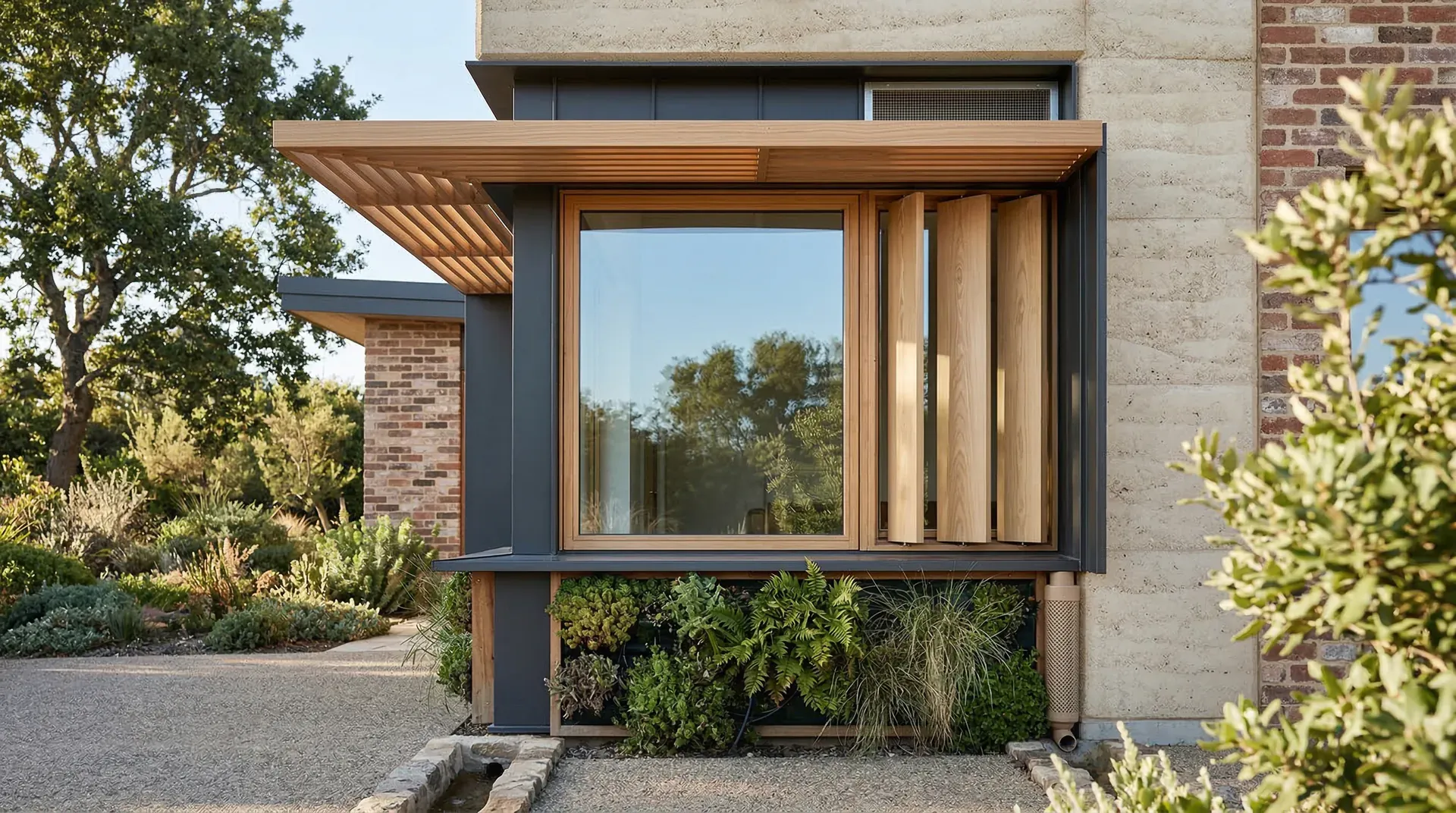

窗户性能优化的设计策略

通过BIM技术，设计师可以对不同窗户方案进行能耗模拟，定量分析窗户性能对建筑整体能耗的影响。以北京地区的一栋办公建筑为例，通过对比分析不同窗户系统的全年能耗，可以为设计决策提供科学依据。

从上图可以看出，随着窗户性能的提升，采暖和空调能耗显著降低，但照明能耗略有增加。这是因为高性能窗户的可见光透射比相对较低，需要更多的人工照明来补充。建筑师需要综合考虑这些因素，找到总能耗最低的平衡点。在这个案例中，Low-E双层中空玻璃表现出最佳的综合性能，总能耗为92 kWh/m²·年，相比普通双层玻璃节能约10%。

---

热桥现象的识别与优化

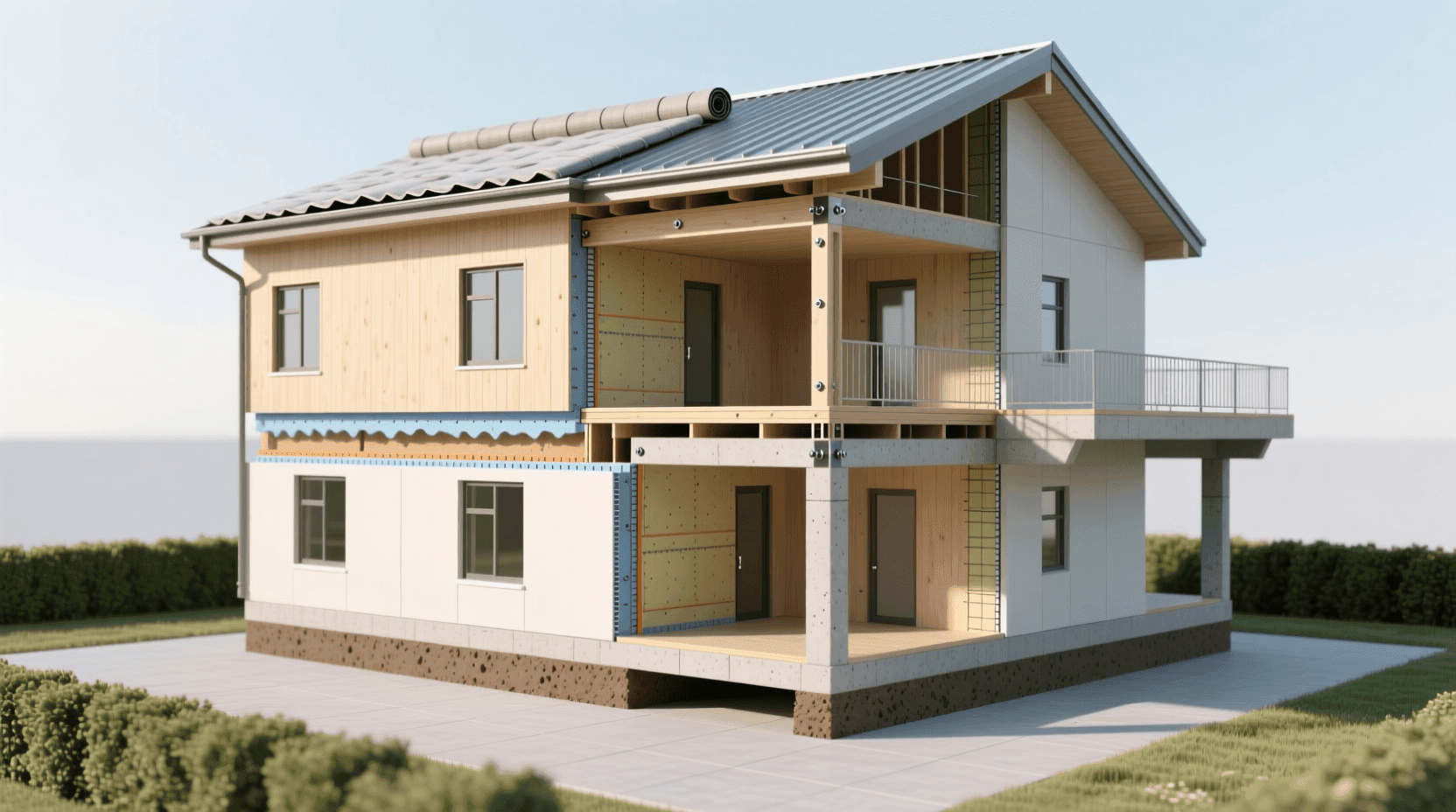

热桥是建筑围护结构中热阻明显小于周边部位的区域，形成热量快速传递的通道。在实际工程中，热桥现象主要发生在结构梁柱与外墙的连接处、阳台悬挑部位、窗框与墙体交接处等节点位置。热桥不仅增加建筑能耗，还可能导致结露发霉，影响室内环境质量。

热桥的形成机理与影响

建筑围护结构通常由多种材料组成，不同材料的导热系数差异很大。当高导热材料（如混凝土、钢材）贯穿保温层时，就会形成热桥。以一个典型的钢筋混凝土结构外墙为例，混凝土梁的导热系数约为1.74 W/(m·K)，而外墙保温材料（如挤塑聚苯板）的导热系数仅为0.03 W/(m·K)，两者相差近60倍。

热桥对建筑能耗的影响往往被低估。研究表明，如果不对热桥进行处理，其导致的附加热损失可达到围护结构总热损失的20%-30%。在严寒地区，这个比例还会更高。更严重的是，热桥部位的内表面温度较低，在冬季很容易出现结露现象，长期潮湿会导致墙面发霉变色，影响室内空气质量和居住舒适度。

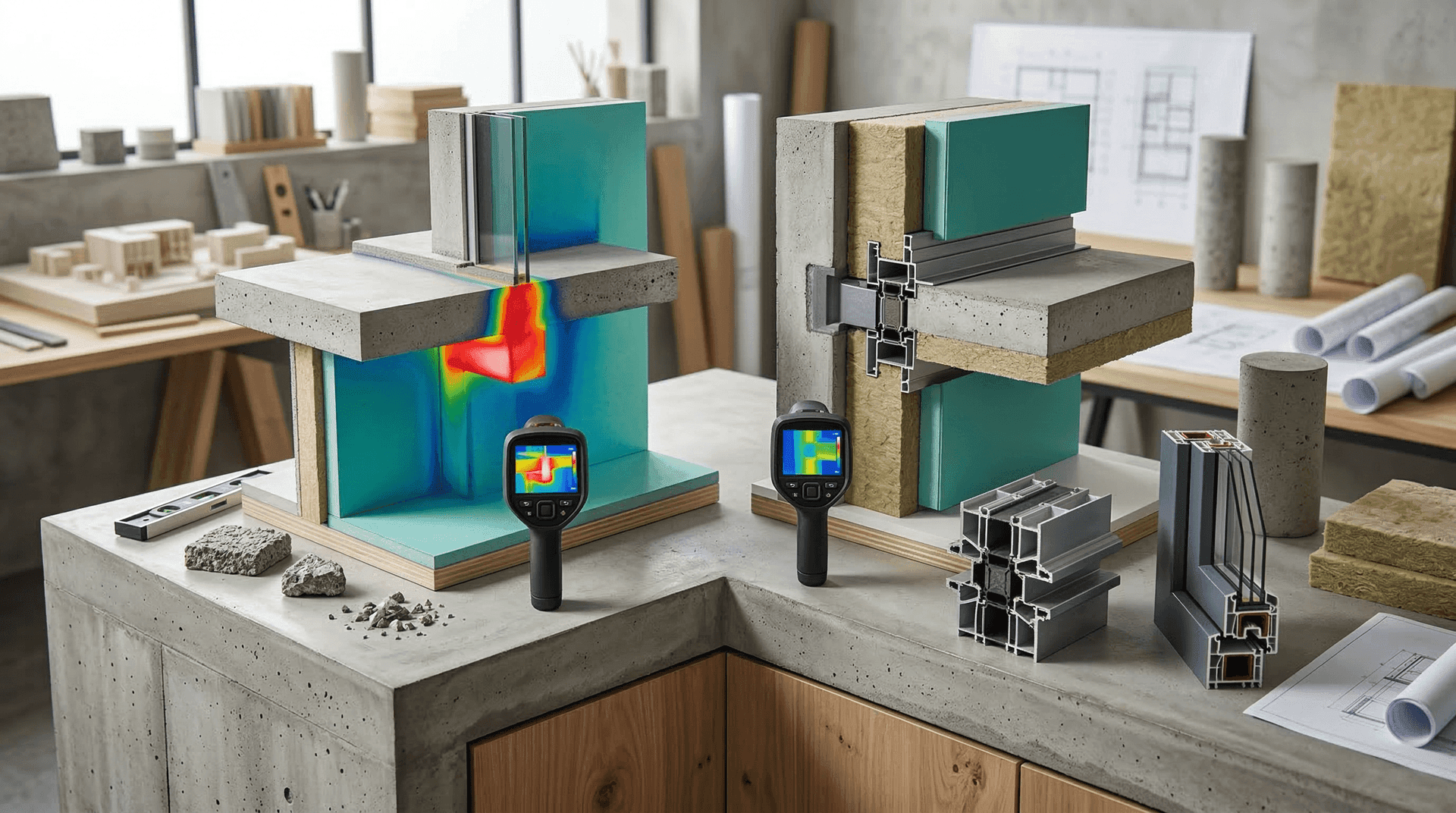

BIM在热桥分析中的应用实践

传统的热桥分析需要建立二维或三维的传热模型，手工输入几何尺寸和材料参数，过程繁琐且容易出错。BIM技术的应用极大地简化了这一过程。通过在BIM模型中详细建立构造节点，包括保温层、结构层、饰面层等各层材料，然后导出到专业的热工分析软件，可以快速完成热桥的模拟分析。

以一个典型的外挑阳台节点为例，通过BIM热工分析可以清晰地看到热量传递的路径和温度分布。下图展示了该节点在室内外温差20°C条件下沿截面的温度分布：

热桥优化的设计原则

基于BIM的热桥分析结果，建筑师可以有针对性地优化构造设计。热桥处理的基本原则是"断、包、隔"：断是指在结构上切断热桥，如采用结构断热桥技术；包是指用保温材料将热桥部位完全包覆；隔是指在热桥路径上增加热阻较大的材料。

下表总结了常见热桥部位的优化策略及其效果：

通过这些优化措施，可以大幅降低热桥部位的热损失。对于一栋10000平方米的住宅建筑，如果对所有主要热桥进行优化处理，全年可减少采暖能耗约15%-20%，相当于节省采暖费用3-4万元。

---

建筑性能模拟的实践案例

将上述可持续设计方法应用到实际项目中，需要建立完整的BIM模型并进行系统的性能分析。以北京某大学新建教学楼为例，该项目总建筑面积12000平方米，地上五层，设计团队采用BIM技术进行了全过程的性能优化设计。

项目性能目标与设计策略

该项目的设计目标是达到绿色建筑二星标准，要求建筑综合节能率达到60%以上。为实现这一目标，设计团队制定了综合的性能优化策略：优化建筑朝向和体形系数、采用高性能围护结构、设置外遮阳系统、应用地源热泵技术。在方案设计阶段，团队就建立了详细的BIM模型，通过能耗模拟软件对不同设计方案进行对比分析。

首先进行的是建筑朝向优化。通过BIM模拟了正南向、南偏东15度、南偏西15度三个朝向方案的全年能耗。结果显示，正南向方案的综合能耗最低，全年总能耗为68 kWh/m²。南偏东15度方案由于上午西向房间接受较多太阳辐射，夏季空调能耗增加，总能耗为71 kWh/m²。南偏西15度方案则因下午西晒问题更为严重，总能耗达到74 kWh/m²。基于这一分析结果，最终确定采用正南朝向。

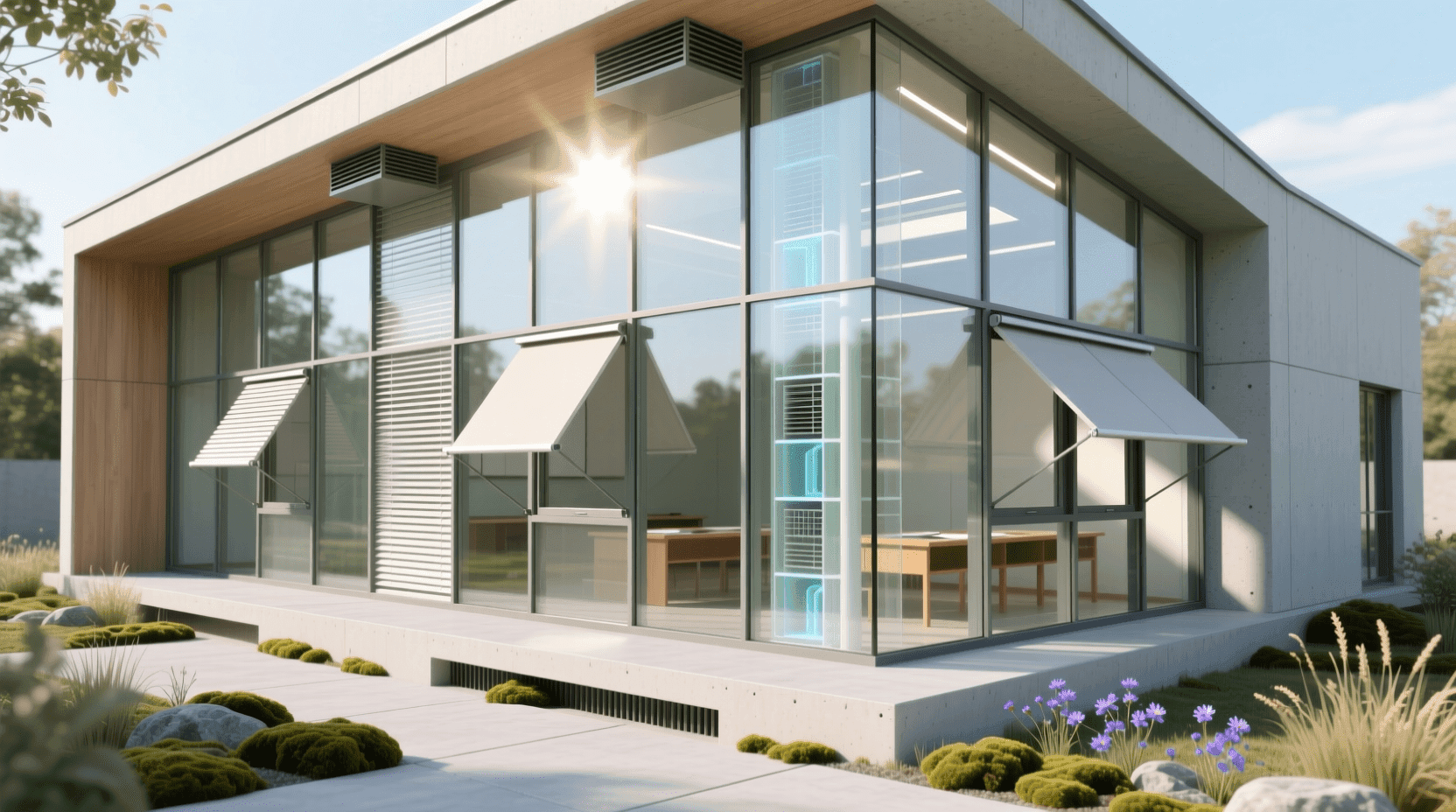

围护结构优化设计

在围护结构设计中，团队对外墙、屋面、外窗三个部分分别进行了优化。外墙保温材料对比了挤塑聚苯板（XPS）和岩棉两种方案，通过计算不同厚度下的全年能耗和经济性。结果表明，采用100mm厚的岩棉保温方案，外墙传热系数可达到0.35 W/(m²·K)，满足节能要求，且岩棉具有良好的防火性能，更适合教学建筑。

外窗的选型经过了详细的参数化分析。设计团队在BIM模型中建立了窗墙比、窗户传热系数、遮阳系数等参数的关联关系，通过改变这些参数快速生成不同的能耗模拟方案。最终确定南向窗墙比为0.40，采用Low-E双层中空玻璃，传热系数1.8 W/(m²·K)，太阳得热系数0.50，并设置可调节外遮阳。

从上图可以看出，通过逐步优化，建筑能耗从基准方案的125 kWh/m²·年降低到综合优化方案的68 kWh/m²·年，节能率达到45.6%。各项优化措施的贡献度不同：围护结构优化使能耗降低了约19%，增设外遮阳进一步降低了6%，采用地源热泵系统带来了约14%的节能效果，最后通过照明系统优化又降低了约7%。

设计优化的经济性分析

性能优化不能脱离经济性考虑。设计团队对各项优化措施进行了全寿命周期成本分析，计算了初投资增量和运行费用节省。结果显示，围护结构优化的初投资增加约80万元，但每年可节省运行费用12万元，静态投资回收期为6.7年。地源热泵系统初投资增加约180万元，年运行费用节省约25万元，投资回收期为7.2年。考虑到建筑的设计使用年限为50年，这些优化措施都具有良好的经济效益。

---

小结

通过学习本内容，我们应该认识到可持续设计不是简单的概念和口号，而是需要借助科学的分析工具和方法来实现的。BIM技术为可持续设计提供了强大的支撑，使得设计师能够在设计阶段就准确预测建筑性能，通过对比分析找到最优的设计方案。

在实际应用中，建筑师需要综合考虑多个性能指标，包括能源效率、室内环境质量、经济性等，通过参数化设计和性能模拟找到各方面平衡的解决方案。窗户设计和热桥处理是影响建筑能耗的关键因素，需要给予特别关注。通过详细的构造设计和性能分析，可以显著降低建筑能耗，提升建筑品质。

随着建筑行业的数字化转型，BIM技术将在可持续设计中发挥越来越重要的作用。设计师不仅要掌握BIM建模技术，更要学会利用BIM进行性能分析和优化设计。只有将先进的技术工具与扎实的专业知识相结合，才能真正实现高品质的可持续建筑设计。
