钢结构建筑体系

当你踏入深圳平安金融中心的大堂，抬头仰望那高达600米的建筑空间，或是走进北京大兴国际机场那如凤凰展翅般的航站楼，你感受到的不仅是空间的震撼，更是现代钢结构技术的魅力。钢材，这种由铁和碳组成的合金材料，正在塑造着中国城市的天际线和功能空间。

从高层写字楼到工业厂房，从体育场馆到住宅别墅，钢结构凭借其强度高、施工快、造型灵活的特点，成为当代建筑师实现创意和突破的关键利器。在上海中心大厦的建设中，钢结构让建筑能够承受台风和地震的考验；在广州白云国际会议中心，大跨度钢桁架创造出无柱的开阔空间。理解钢结构体系，就是理解现代建筑如何突破传统混凝土的限制，实现更高、更远、更自由的建筑梦想。

---

认识钢结构的两大家族

走进钢材加工厂，你会发现钢构件的制造方式有着本质的不同。就像陶瓷有手工拉坯和机器压制两种工艺，钢构件也分为两个截然不同的“家族”，它们各有千秋，适用于不同的建筑场景。

第一个家族是重型热轧钢构件。这些构件在上千度的高温下，钢坯通过巨大的轧机反复碾压成型，最终形成工字钢、H型钢、角钢、槽钢等标准截面。你在深圳京基100大厦的建设工地上看到的那些粗壮的钢柱，每根重达数吨，就是典型的热轧型钢。这类构件承载能力强，常用于高层建筑、大型厂房和桥梁工程。在中国的钢结构规范（GB 50017）中，这类构件被广泛应用于需要承受巨大荷载的场合。

第二个家族是轻型冷弯钢构件。这些构件是在常温下，将薄钢板或钢带通过辊压机弯折成型。想象一下制作饺子时捏出褶皱的过程，冷弯成型就是用机器将平整的钢板“捏”成C型、Z型或其他需要的形状。这类构件重量轻、安装快，在江苏常州的轻钢别墅项目中，工人们能在一周内完成整栋房屋的钢结构骨架搭建。此外，压型钢板也属于这个家族，它们常用作楼板和屋面板的底模。

理解这两大家族的区别，就像理解竹子和钢筋混凝土柱子的差异——前者轻盈灵活，适合小体量建筑；后者强劲有力，能支撑摩天大楼。在实际工程中，建筑师往往会将二者结合使用：主体框架采用热轧型钢，次要构件和围护结构使用冷弯薄壁钢，既保证了结构安全，又控制了工程造价。

---

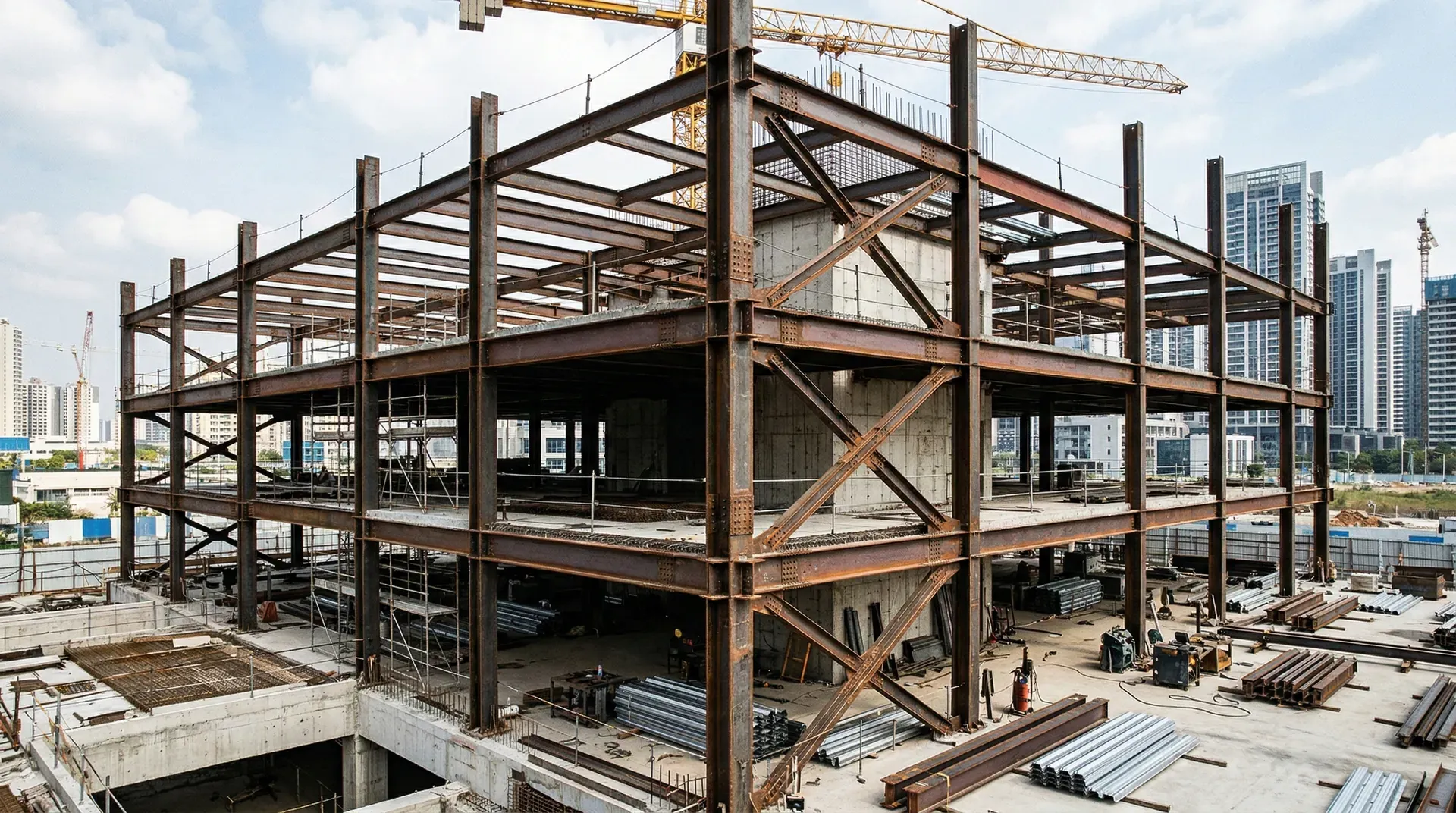

竖向支撑

如果把建筑比作人体，那么柱子就是支撑身体的脊柱和腿骨。无论是上海环球金融中心的492米高度，还是杭州奥体中心的宽阔跨度，都离不开柱子系统的可靠支撑。钢柱的选型和布置，直接决定了建筑能够达到的高度和跨度。

重型工字钢柱

在天津117大厦的施工现场，最引人注目的就是那些截面呈“工”字形或“H”形的巨型钢柱。这种工字形截面的设计非常巧妙：两片平行的翼缘板提供了主要的抗弯能力，中间的腹板连接翼缘并承受剪力。就像自行车的三角形车架结构一样，材料用在最需要的地方，既节省了钢材，又保证了强度。

在中国的建筑实践中，工字钢柱的选用有一套成熟的经验。对于标准层高3.6米至3.9米的办公楼，当柱子需要承担的楼板面积（也就是“荷载影响面积”）达到200至300平方米时，通常会选用H300×300或H350×350规格的钢柱。随着承载楼层数的增加，底层的柱子截面需要相应加大。在武汉绿地中心这样的超高层建筑中，底部核心筒的钢柱截面甚至达到H600×600以上。

在实际施工中，钢柱通常每隔两到三层设置一个连接节点，采用高强螺栓或焊接方式连接。在北京的中国尊项目中，工程师采用了“钢管混凝土柱+外包钢板”的组合形式，不仅提高了承载力，还改善了防火性能。这种创新做法正成为中国超高层建筑的新趋势。

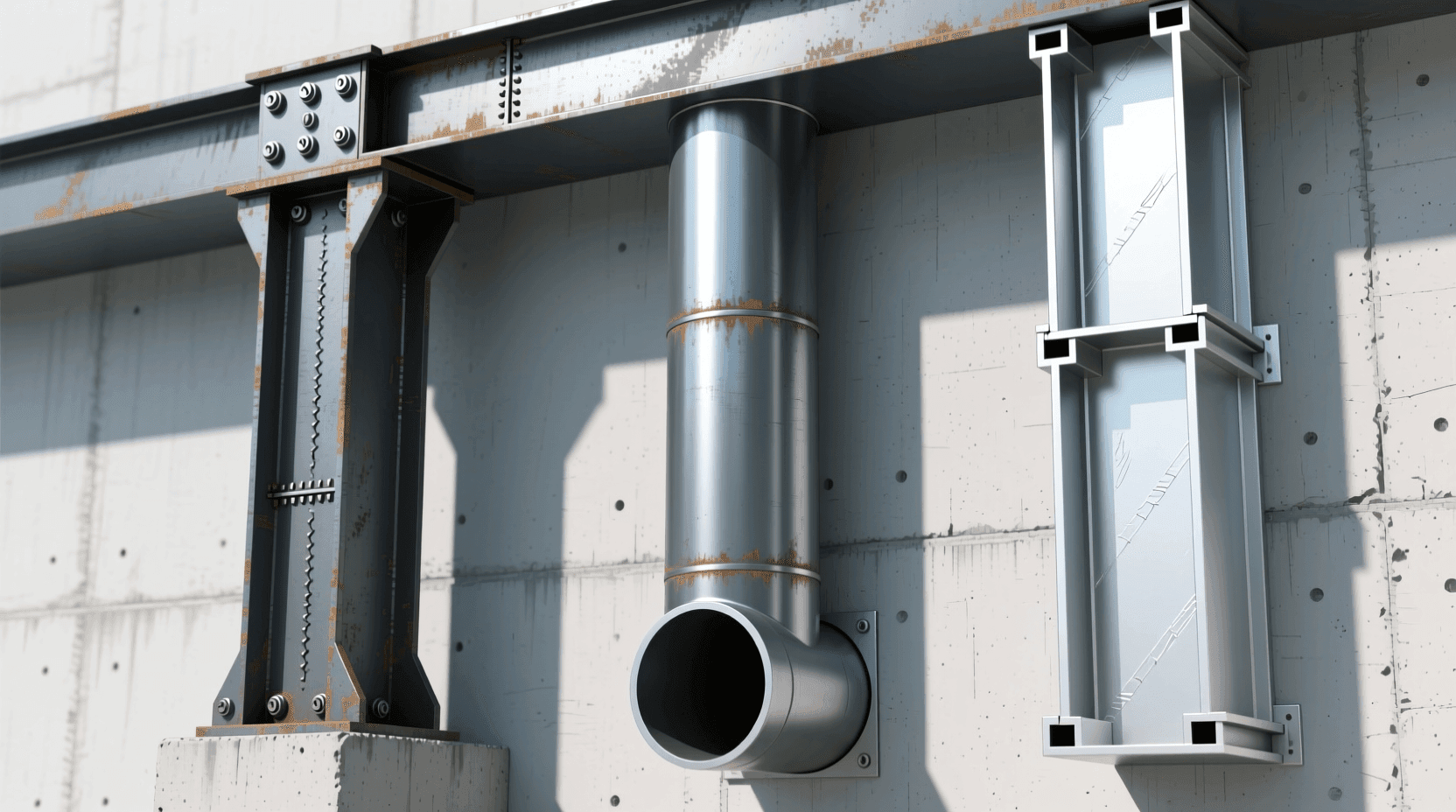

空心钢管柱

走进杭州东站的候车大厅，你会看到一根根圆形或方形的空心钢管柱，它们既是结构支撑，也是建筑美学的一部分。相比工字钢柱，空心钢管柱有着独特的优势：四面对称的截面使其在任何方向都有相同的抗弯能力，这在抵抗地震力时特别有利。

空心钢管柱主要有三种形式：方形钢管、矩形钢管和圆形钢管。方形钢管柱在广州塔的底部支撑结构中大量使用，其边长从200mm到500mm不等。圆形钢管柱则在深圳宝安机场的屋盖支撑中发挥重要作用，直径范围从200mm到600mm。这些钢管的壁厚通常在8mm到25mm之间，具体取决于承载要求。

空心钢管柱的另一个优势是外形简洁，便于清洁维护。在上海世博会的中国馆项目中，外露的红色方形钢管柱不需要额外的装饰，本身就成为建筑语言的一部分。而且，空心截面内部可以填充混凝土，形成“钢管混凝土柱”，这样既保持了钢材的延性，又利用了混凝土的抗压性能，在成都的环球中心等大型建筑中得到广泛应用。

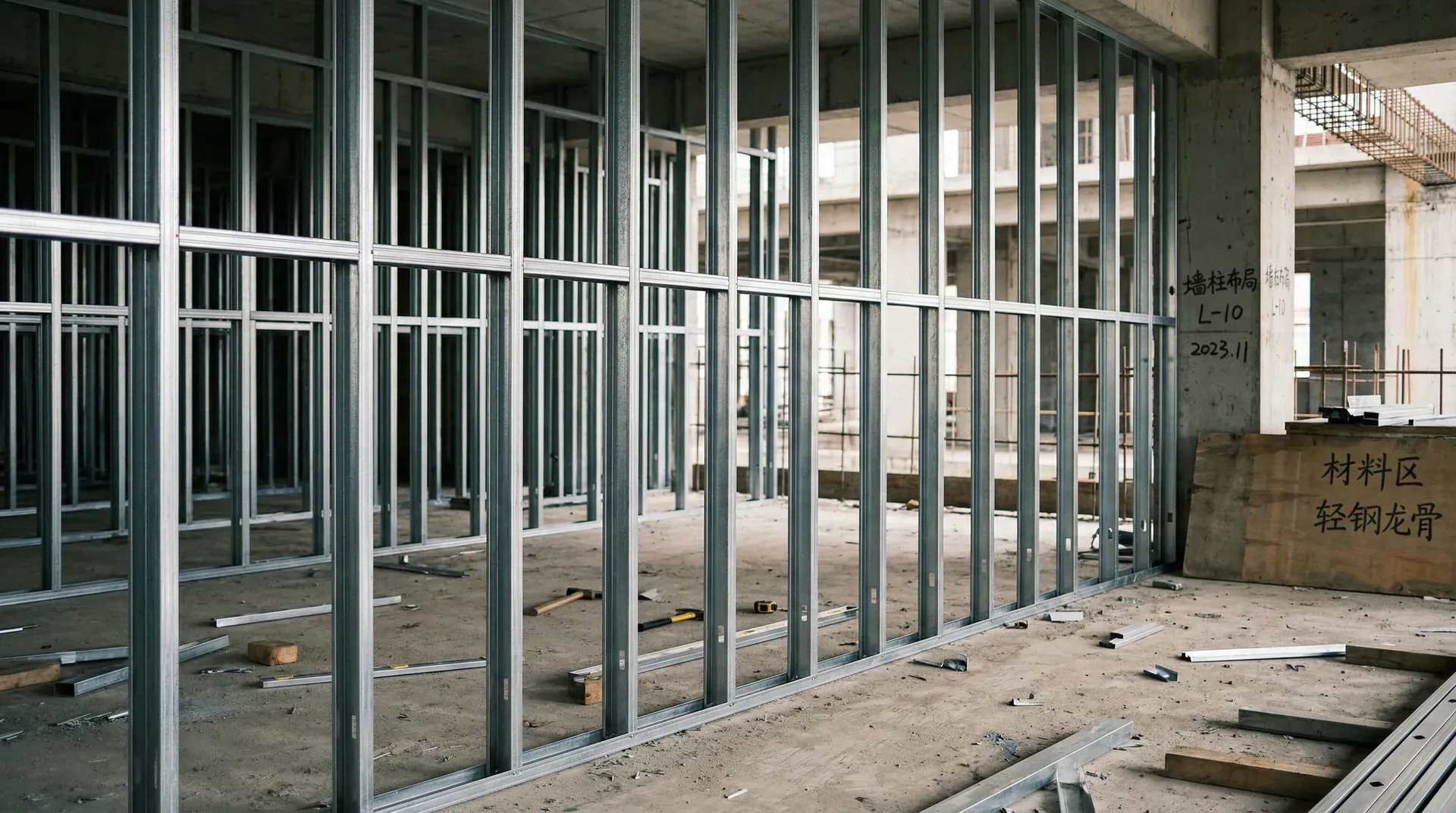

轻型钢墙柱

在苏州工业园区的多层钢结构住宅项目中，你会发现一种与前面完全不同的柱子系统。这些柱子由冷弯薄壁型钢组成，截面呈C形或U形，看起来纤细轻巧，却能承担起整栋建筑的重量。这就是轻型钢墙柱系统，它在中国的低层建筑市场正快速发展。

轻型钢墙柱的厚度通常只有0.8mm到2.0mm，宽度在50mm到200mm之间。这些薄壁钢柱不是单独工作，而是以密集的间距（通常300mm、400mm或600mm）排列成墙，就像竹席上的竹条那样协同受力。在浙江绍兴的轻钢别墅项目中，工程师采用了150mm宽、1.2mm厚的C型钢柱，以400mm的间距布置，成功建造出三层高的住宅建筑。

轻型钢墙柱系统的一大特点是施工便捷。在河北唐山的装配式建筑基地，工人们使用电动螺丝刀就能完成钢柱与楼板的连接，无需大型吊装设备。整栋三层别墅的主体结构，一个5人小组在5天内就能搭建完成。这种速度在传统混凝土建筑中是难以想象的。

这种体系在中国南方的装配式住宅中越来越受欢迎。在广东佛山的某住宅小区，开发商采用轻型钢结构体系代替传统砖混结构，不仅缩短了工期，还减少了90%的建筑垃圾。随着国家推进装配式建筑的政策落地，轻型钢墙柱系统正在成为绿色建筑的重要选择。

---

水平承载

如果说柱子是建筑的“腿”，那么楼板和梁就是建筑的“脊背”和“肋骨”。它们承载着人员、家具、设备的重量，并将这些荷载传递给柱子。在钢结构建筑中，水平承载体系的设计直接影响着空间的使用效率和建造成本。

钢楼板系统

当你走进上海浦东的某座办公大楼，脚下踩着的看似普通的混凝土地面，其实隐藏着钢结构的秘密。揭开装饰层，你会发现下方是一层波纹状的钢板，混凝土就浇筑在这些钢板上。这就是压型钢板组合楼板系统，它是目前中国钢结构建筑中最常用的楼板形式。

这种楼板系统的工作原理类似于瓦楞纸箱：平板虽然软，但折成波纹后就变得坚挺。压型钢板的波纹深度通常在50mm到80mm之间，钢板厚度0.8mm到1.5mm。施工时，钢板先铺设在钢梁上，此时它本身就能承担施工荷载，相当于一个临时工作平台。随后在钢板上浇筑混凝土，厚度一般60mm到120mm，形成总厚度110mm到200mm的组合楼板。

在深圳的某科技园办公楼项目中，设计师采用了“蜂窝式”压型钢板系统。这种钢板不是简单的波纹形，而是将相邻两层钢板的凸起部分焊接在一起，形成封闭的腔体。这些腔体可以用来穿线布管，为办公空间提供灵活的电力和网络接口，极大地方便了后期的室内改造。

除了组合楼板，在一些对重量要求严格的场合，如旧建筑加层改造，也会采用全钢楼板。在北京某历史建筑的改造项目中，工程师使用了装配式钢筋桁架楼承板，整个楼板系统的自重仅为传统混凝土楼板的1/3，大大减轻了对原有结构的负担。

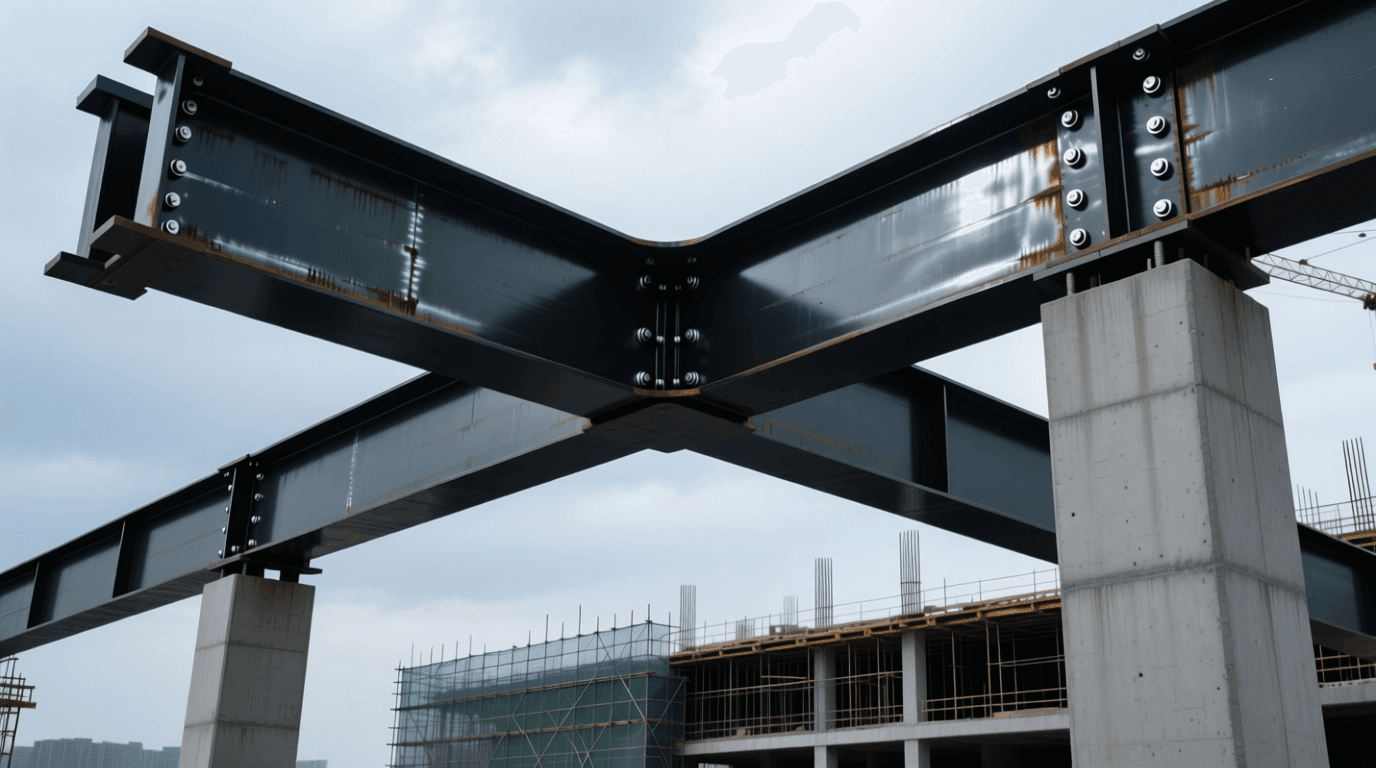

结构钢梁与大梁

在宁波的某大型购物中心，你会看到一个有趣的现象：整个楼层没有任何内柱，6000平方米的商业空间开阔通透，这得益于合理的钢梁布置。理解梁的工作方式，就像理解桥梁如何跨越河流——梁是钢结构建筑中跨越空间的关键构件。

钢结构楼层通常采用“主梁-次梁”的双向布梁体系。次梁直接支撑楼板，跨度通常6至12米，间距2至4米；主梁支撑次梁，跨度8至15米。在南京的某办公楼项目中，柱网布置为9米×9米，设计师在柱间设置了主梁，跨度9米，然后在主梁之间布置次梁，将9米跨度分为三段，每段3米，次梁跨度也是9米。这样的布置既经济又合理。

在实际工程中，梁的深度（高度）对造价和空间都有重要影响。梁越深，承载能力越强，用钢量反而可能减少，但会占用更多的层高。在杭州的某写字楼项目中，建筑师与结构工程师经过多轮协商，最终确定了“适当增加梁高、减少钢材用量”的方案，既满足了3.3米的净层高要求，又节约了10%的钢材成本。

一项重要的技术创新是组合梁技术。在传统钢梁顶部设置栓钉，使钢梁与上方的混凝土楼板共同受力，就像给梁穿上了一件“混凝土外套”。这种做法在上海的某高层建筑中使梁的承载能力提升了30%，梁高降低了100mm，为设备管线预留了更多空间。

轻型钢楼板搁栅

在山东威海的轻钢住宅小区，楼板系统与前面介绍的完全不同。这里的楼板由密集排列的冷弯薄壁型钢搁栅支撑，搁栅深度150mm到300mm，间距通常400mm或600mm，上面铺设定向刨花板（OSB）或水泥纤维板，再铺地板或瓷砖。整个楼板系统轻盈而坚固，一块3米×4米的楼板总重量不到传统混凝土楼板的1/5。

轻型钢楼板搁栅系统在江苏南通的一个度假村项目中展现了其优势。由于建筑位于软土地基上，传统混凝土结构需要大量加固地基，而采用轻钢体系后，整栋三层建筑的总重量减少了60%，地基处理费用节省了近40万元。此外，所有构件都在工厂预制，现场只需拼装，两个月就完成了主体建造。

---

大跨度结构

当建筑需要创造无柱的大空间时，普通的梁柱体系就显得力不从心了。在体育场馆、会展中心、工业厂房这些场合，我们需要借助更加高效的结构形式来跨越数十米甚至上百米的距离。

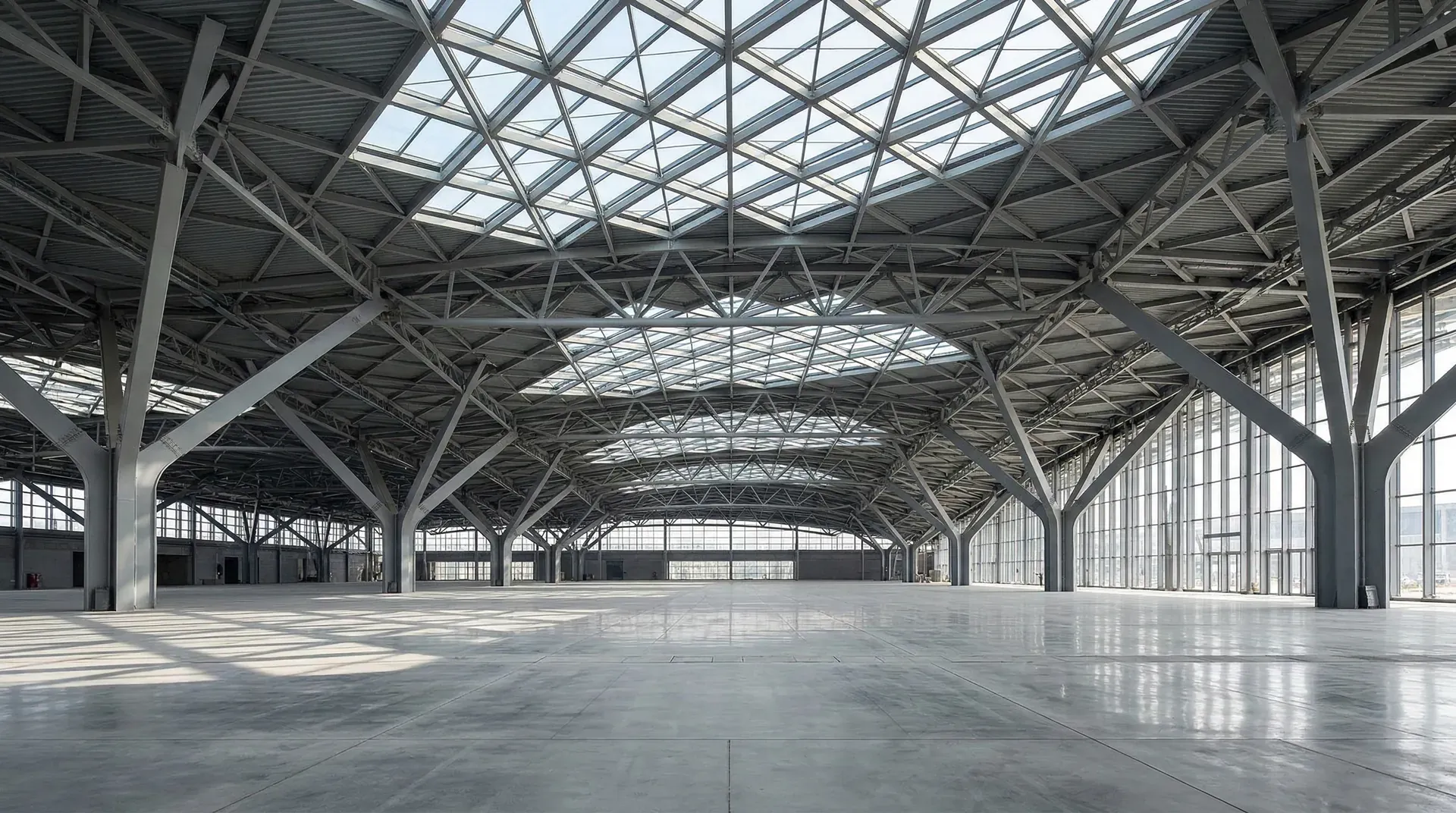

开放式网状钢搁栅

走进杭州国际博览中心，你会被屋顶那密集而有序的钢构网络所震撼。这种由无数钢杆按照一定规律组成的空间格子结构，就是开放式网状钢搁栅，在工程界通常称为“钢网架”或“空间桁架”。它的工作原理类似于埃菲尔铁塔：单根钢杆很纤细，但组成三角形网格后，整体刚度大大提升。

网状钢搁栅的杆件通常采用圆钢管或方钢管，直径从60mm到200mm不等。在厦门的某展览馆项目中，60米×60米的屋盖采用了正放四角锥网架，上弦和下弦的钢管直径140mm，腹杆直径90mm，整个网架厚度3.0米。3600平方米的展厅内部没有一根柱子，为展览布置提供了最大的灵活性。

网状钢搁栅的优势在于受力合理：所有杆件基本只承受拉力或压力，很少有弯曲，这使得材料利用率极高。在常州的某工业厂房项目中，采用网架结构的用钢量仅为同跨度实腹梁的70%，造价降低了约15%。而且，网架结构容易实现各种复杂的曲面造型，在深圳世界大学生运动会主场馆“春茧”体育场，网架完美地呈现出椭圆形的外观。

在跨度特别大的场合，网架需要在跨中增设支撑点。在成都双流机场T2航站楼，80米跨度的网架在跨中设置了两排树状柱支撑，既减轻了网架重量，又创造出富有韵律感的室内空间。这种“支撑网架”在中国的大型公共建筑中应用广泛。

单层门式刚架

驱车行驶在京沪高速公路旁，你会看到大量的工业厂房和物流仓库，它们大多采用一种简洁而经济的结构形式：门式刚架。这种结构由两根钢柱和一根屋面梁刚性连接而成，形状类似汉字“门”，因此得名。

单层门式刚架特别适合需要大空间、层高较高的建筑。在苏州的某电子厂房，车间跨度30米，柱顶高度10米，采用变截面门式刚架，柱脚梁高650mm，柱顶和跨中梁高400mm。这种变截面设计巧妙地顺应了弯矩分布，在受力最大的地方加大截面，在受力较小的地方减小截面，实现了材料的优化配置。

门式刚架的经济性在中国的工业建筑中体现得淋漓尽致。在河北唐山的某钢铁厂，采用门式刚架建造的10万平方米车间，用钢量仅为混凝土结构的60%，施工周期缩短了4个月，每平方米综合造价降低了约200元。而且，门式刚架采用螺栓连接，未来如果需要扩建或拆迁，钢构件可以拆卸后重复使用。

在实际工程中，门式刚架往往不是孤立存在，而是每隔6至12米布置一榀，通过檩条和墙梁连接成整体。在山东青岛的某物流园，36米跨度的门式刚架每9米一榀，屋面采用彩钢夹芯板，墙面采用单层压型钢板，整个2万平方米的仓库在3个月内就投入使用，为电商企业的快速扩张提供了支持。

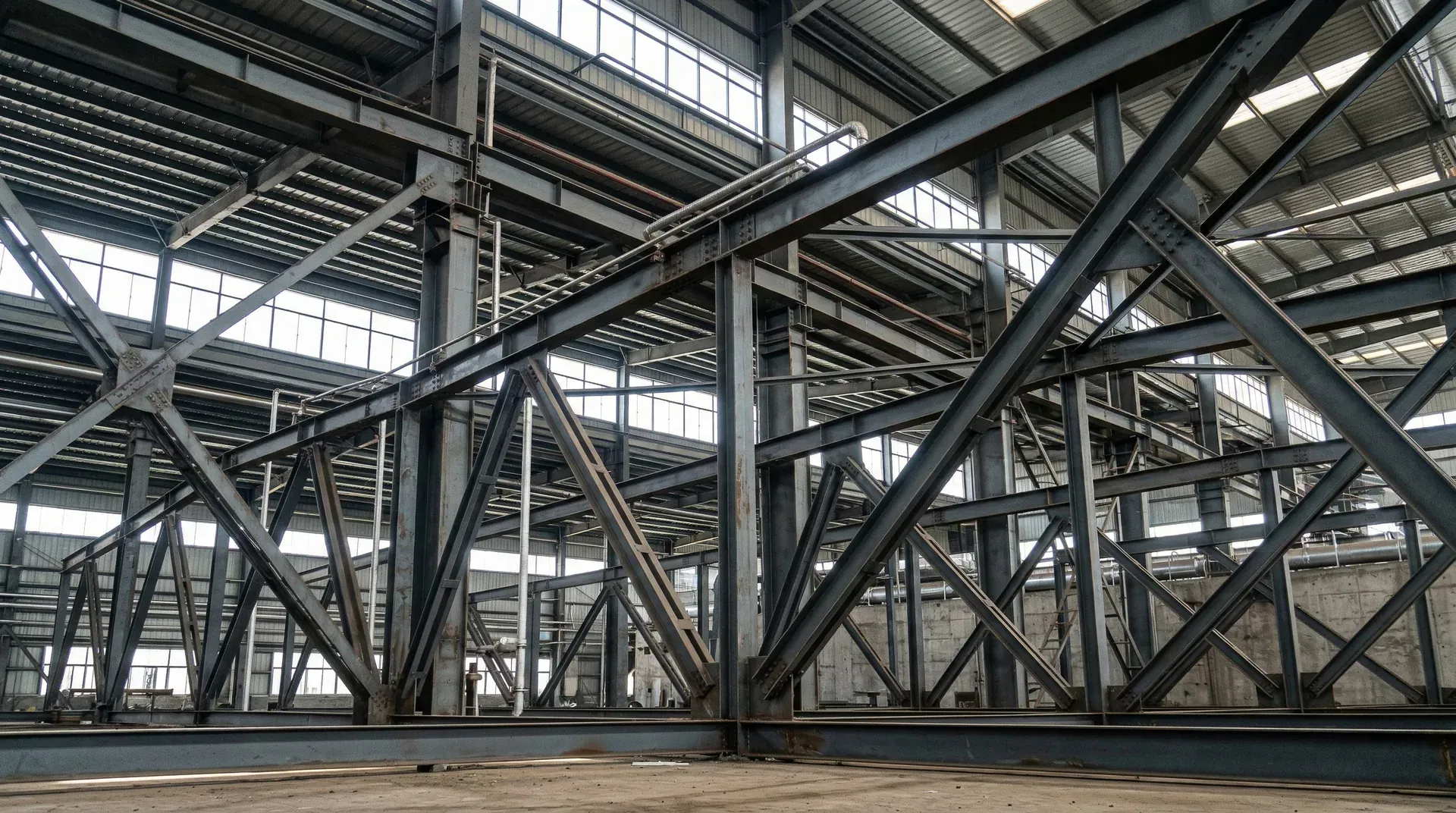

钢桁架系统

当你走进国家大剧院或上海世博会的中国馆，那些跨越数十米甚至上百米的大跨度空间，背后的英雄往往是钢桁架。桁架是一种由直杆组成的平面或空间结构，杆件之间在节点处铰接，形成三角形或其他稳定的几何形状。

桁架的工作原理与网架类似，但它是平面结构，通常只在一个方向跨越。在天津滨海文化中心的图书馆项目中，设计师采用了平行弦桁架，上弦和下弦平行，腹杆呈N形或V形布置。桁架跨度42米，高度3.5米，采用H400×200型钢作为弦杆，H300×150型钢作为腹杆。这样的桁架可以将屋面荷载均匀传递到两端的柱子上，中间无需任何支撑。

在跨度特别大的情况下，桁架高度会相应增加。在广州南站的站房设计中，中央大厅的钢桁架跨度达到68米，桁架高度5.2米，相当于两层楼的高度。这样的桁架重达200多吨，安装时需要动用500吨级的履带吊车。尽管如此，相比混凝土梁，钢桁架的自重仍然轻了50%以上，为下方的柱子和基础减轻了巨大的负担。

桁架结构还有一个独特的优势：腹杆之间的空隙可以用来穿设备管道。在北京的某大型商场改造项目中，设计师将空调风管、消防管道都布置在桁架腹杆之间，节省了约800mm的建筑高度。这种做法在层高受限的改造工程中特别实用。

---

总结

随着钢铁工业的发展和建筑技术的进步，钢结构在中国建筑领域中的应用日益广泛。钢结构具备自重轻、强度高、施工速度快、可重复利用等优点，极大地提升了建筑的空间灵活性与功能适应性。在各类工程实践中，无论是高层写字楼、工业厂房、装配式住宅，还是城市更新及临时设施，钢结构都能为设计、施工和使用带来显著的经济和社会效益。

钢结构的推广不仅推动了建筑工业化、绿色化进程，也促使设计理念和建造方式不断创新。通过案例分析可见，钢结构助力建筑师实现更大胆的空间构想，帮助结构工程师优化受力和材料分配，提升施工效率并缩短工期。在未来城市建设和建筑更新中，钢结构有望发挥更加重要的作用，成为支撑中国高质量建筑发展的核心力量。
