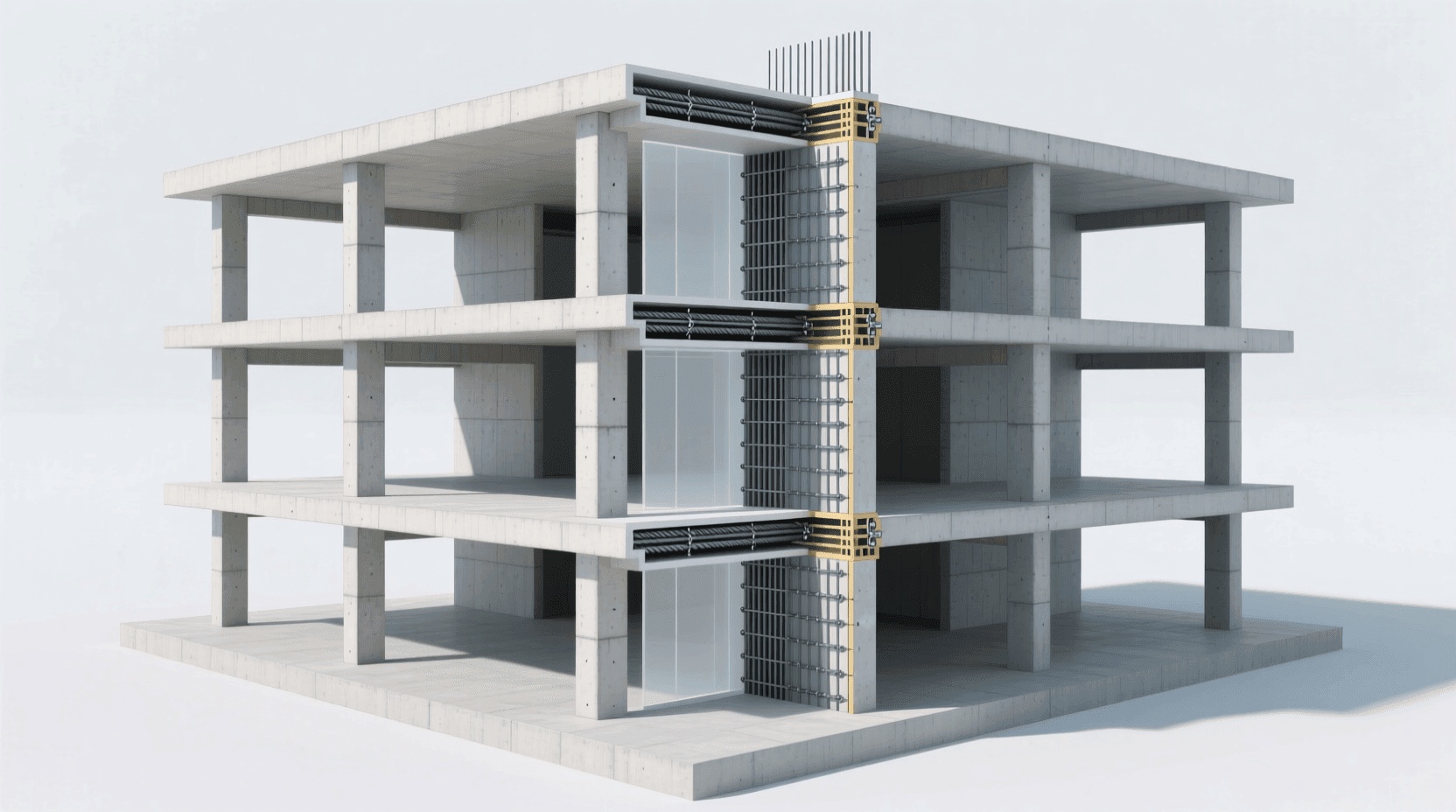

现浇混凝土结构体系

当你站在上海中心大厦632米的观景台上俯瞰黄浦江两岸，或是漫步在广州塔那优雅扭转的塔身下，你感受到的不仅是空间的震撼，更是现浇混凝土技术的非凡魅力。混凝土，这种由水泥、砂、石和水混合而成的材料，在现场浇筑成型后，正在支撑着中国城市的天际线和千家万户的居所。

从超高层地标到普通住宅小区，从地铁车站到桥梁隧道，现浇混凝土凭借其整体性好、抗震性强、造型灵活的特点，成为中国建筑师最信赖的结构材料之一。在北京的中国尊大厦建设中，现浇混凝土核心筒承受着全楼的荷载和风力；在成都的住宅小区里，混凝土框架结构为每个家庭提供着安全庇护。理解现浇混凝土结构体系，就是理解现代建筑如何在经济性、安全性和施工便利性之间找到平衡点。

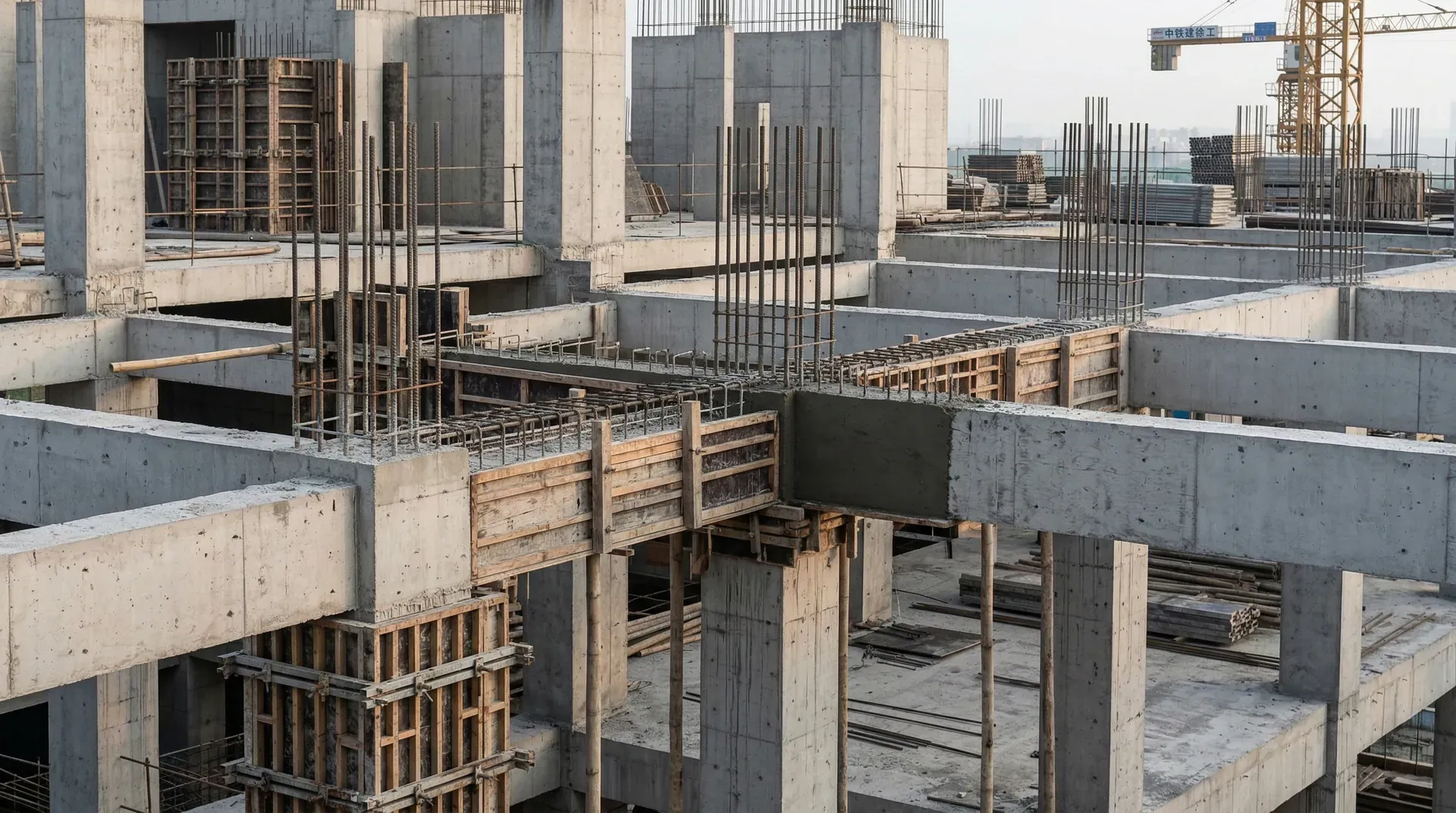

现浇混凝土的“现浇”二字道出了它的核心特征——在建筑现场支模、绑扎钢筋、浇筑混凝土，待其硬化后拆模。这种施工方式虽然工期较长，但能形成整体性极好的结构，各构件之间无缝连接，特别适合抗震设防要求高的地区。相比之下，预制混凝土构件虽然施工快，但接缝处理复杂。在四川、云南等地震多发区，现浇混凝土结构仍是首选方案。

---

混凝土柱的设计与选型

如果把建筑比作一棵大树，那么柱子就是支撑树冠的主干。无论是杭州的来福士广场，还是重庆的环球金融中心，都离不开混凝土柱系统的可靠支撑。柱子的选型和尺寸，直接决定了建筑能够达到的高度和承载能力。

柱子尺寸的基本原则

在深圳平安金融中心的施工现场，最引人注目的就是那些截面达到1米见方的巨型混凝土柱。柱子的尺寸选择并不是随意的，而是要根据其承担的荷载、建筑高度和混凝土强度综合确定。在中国的工程实践中，普通建筑常用的混凝土强度为C30（30 MPa）到C40（40 MPa），超高层建筑底部柱子可能采用C60（60 MPa）甚至C80（80 MPa）的高强混凝土。

对于标准层高3.3米到3.9米的办公楼或住宅，当单根柱子需要承担的楼板面积达到150到250平方米时，方形柱的边长通常在400mm到600mm之间。随着楼层数增加，底层柱子的截面需要相应加大。在南京的紫峰大厦这样的超高层建筑中，底部核心筒的柱子截面甚至达到1200mm×1200mm以上。

让我们通过图表来直观了解不同建筑层数下，混凝土柱尺寸的变化趋势：

混凝土强度的影响

混凝土强度对柱子尺寸有着直接影响。同样承担1000平方米楼板面积的20层建筑，如果使用C30混凝土，底层柱子可能需要800mm×800mm；而采用C50混凝土，柱子截面可以缩小到640mm×640mm。这种尺寸的减小不仅节省了材料，更重要的是增加了室内使用面积。在寸土寸金的上海陆家嘴、北京国贸地区，这样的优化能带来可观的经济效益。

在实际工程中，高强混凝土的应用需要权衡成本和效益。在武汉绿地中心的建设中，工程师采用了“底部高强、上部常规”的策略：底部10层使用C60混凝土，中间20层使用C50，顶部使用C40，既保证了承载力，又控制了造价。

柱子的经济设计原则

在杭州的某住宅项目中，设计师面临一个典型问题：30层住宅楼的柱子该如何布置才最经济？答案是保持柱子位置和数量的一致性，通过调整混凝土强度和配筋率来适应不同楼层的荷载。这样做的好处是模板可以重复使用，施工队伍不需要频繁调整作业方式，大大提高了效率。

具体来说，柱子尺寸的变化应遵循以下原则。从底层到顶层，尽量保持柱子的平面位置不变，这样上下层柱子的荷载传递路径清晰，也便于室内空间规划。如果必须改变柱子尺寸，建议每隔5到10层调整一次，每次调整幅度为50mm或100mm的倍数，这符合模板的标准尺寸。在深圳的某办公楼项目中，设计师采用了“每8层缩小一次柱截面”的策略，1-8层用700mm柱，9-16层用650mm柱，17-24层用600mm柱，既满足了承载要求，又减少了材料用量。

柱网的布置也直接影响经济性。对于办公楼，常见的柱网间距为7.2米到9米，这个尺寸既能满足办公空间的灵活分隔，又能保持结构的经济性。在广州的某甲级写字楼项目中，采用8.4米×8.4米的正方形柱网，既为大开间办公提供了可能，又让柱子、梁、板的受力相对均衡，综合造价比不规则柱网低约8%。

柱子的防火要求

混凝土柱的一大优势是天然的防火性能。根据中国建筑设计防火规范，混凝土柱的耐火极限与其截面尺寸和保护层厚度密切相关。对于多层建筑，耐火极限要求通常为1.5小时到2小时；对于高层建筑，要求达到2.5小时到3小时。

在实际工程中，结构设计往往会使柱子尺寸自然满足防火要求。在南京的某高层住宅项目中，结构计算得出的柱子边长为450mm，同时这个尺寸也满足了2.5小时的耐火极限要求，无需额外的防火保护措施。但在一些特殊情况下，如地下车库的柱子，由于荷载较轻，柱子可能较细，这时需要适当增加保护层厚度或采用防火涂料。

---

混凝土承重墙系统

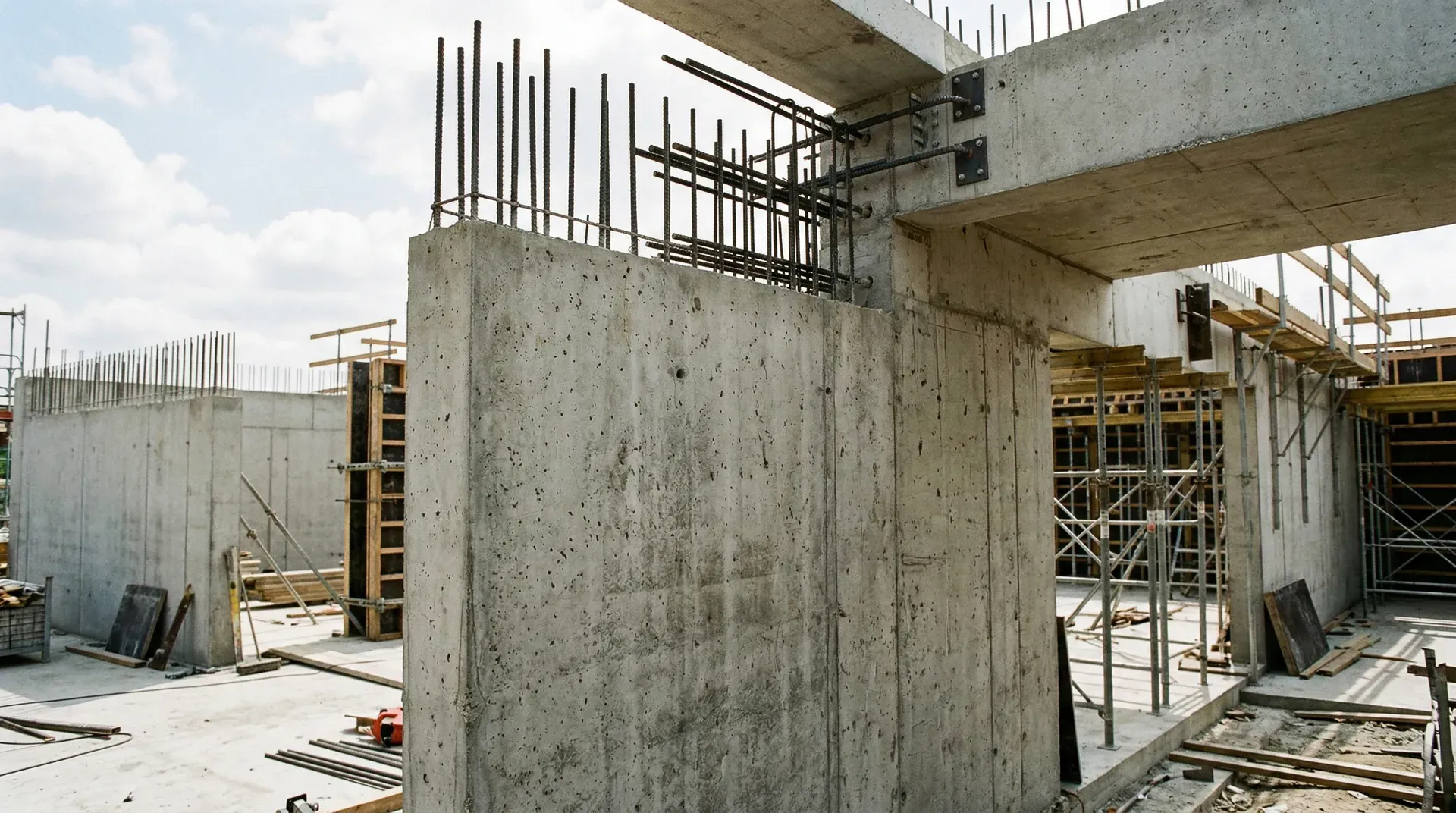

当你走进某栋住宅楼，会发现户与户之间、房间与楼梯间之间，往往用混凝土墙体分隔。这些墙体不仅起到分隔空间的作用，更承担着楼板的重量，将荷载传递到地基。承重墙系统在中国的多层和中高层住宅中应用广泛，它的设计直接关系到建筑的安全性和经济性。

承重墙的厚度选择

混凝土承重墙的厚度选择要考虑墙体高度、承担的楼层数、以及混凝土强度等因素。对于多层住宅，墙厚通常在150mm到250mm之间。在上海的某住宅小区，6层砖混结构改造为混凝土结构后，底层承重墙采用200mm厚度，既满足了承载要求，又比传统240mm砖墙节省了室内空间。

非承重的分隔墙可以做到较薄。在现代住宅设计中，户内分隔墙通常采用100mm到150mm厚的混凝土墙或轻质隔墙。这些墙体主要承担自重和侧向力（如风压），不参与竖向承重。而承重墙则必须根据其承担的楼层数确定厚度，一般遵循“每增加5层，墙厚增加50mm”的经验规则。

在实际设计中，墙厚的变化应尽量减少。在杭州的某18层住宅项目中，设计师采用了“分段统一”的策略：1-6层用300mm墙，7-12层用250mm墙，13-18层用200mm墙。这种做法便于施工管理，模板可以分为三套重复使用，提高了施工效率。

混凝土强度对墙厚的影响

与柱子类似，采用更高强度的混凝土可以减小墙体厚度。对于同样承担12层楼板荷载的承重墙，采用C30混凝土需要250mm厚，而采用C40混凝土只需200mm厚，墙厚减少了20%。这在上海、深圳等土地资源紧张的城市尤其重要，每减小50mm墙厚，100平方米户型可以增加约2平方米的使用面积。

在高层住宅项目中，开发商经过详细的经济比选，最终选择在1-10层使用C40混凝土、墙厚250mm，11-25层使用C35混凝土、墙厚200mm。虽然混凝土成本增加了约8%，但由于墙体减薄，整体可售面积增加了1.2%，综合经济效益提升明显。

剪力墙的抗震作用

在地震多发的中国西部地区，承重墙往往同时承担抗震功能，这时我们称之为“剪力墙”。剪力墙能够有效抵抗地震产生的水平力，保护建筑不倒塌。在四川汶川地震后的重建中，新建住宅普遍采用了剪力墙结构，抗震性能大幅提升。

剪力墙的布置有几个关键原则。墙体应在两个方向均匀分布，避免某个方向刚度过弱。墙体的长度与高度之比应控制在适当范围，过长的墙体刚度过大，会吸引过多地震力；过短的墙体则效率低下。根据中国抗震设计规范，剪力墙的高度与长度之比不宜超过4，在高烈度地区（如云南、四川部分地区）这个比值应更小。

请查看下方的图表，对比不同墙厚与建筑层数/荷载区域之间的对应关系：

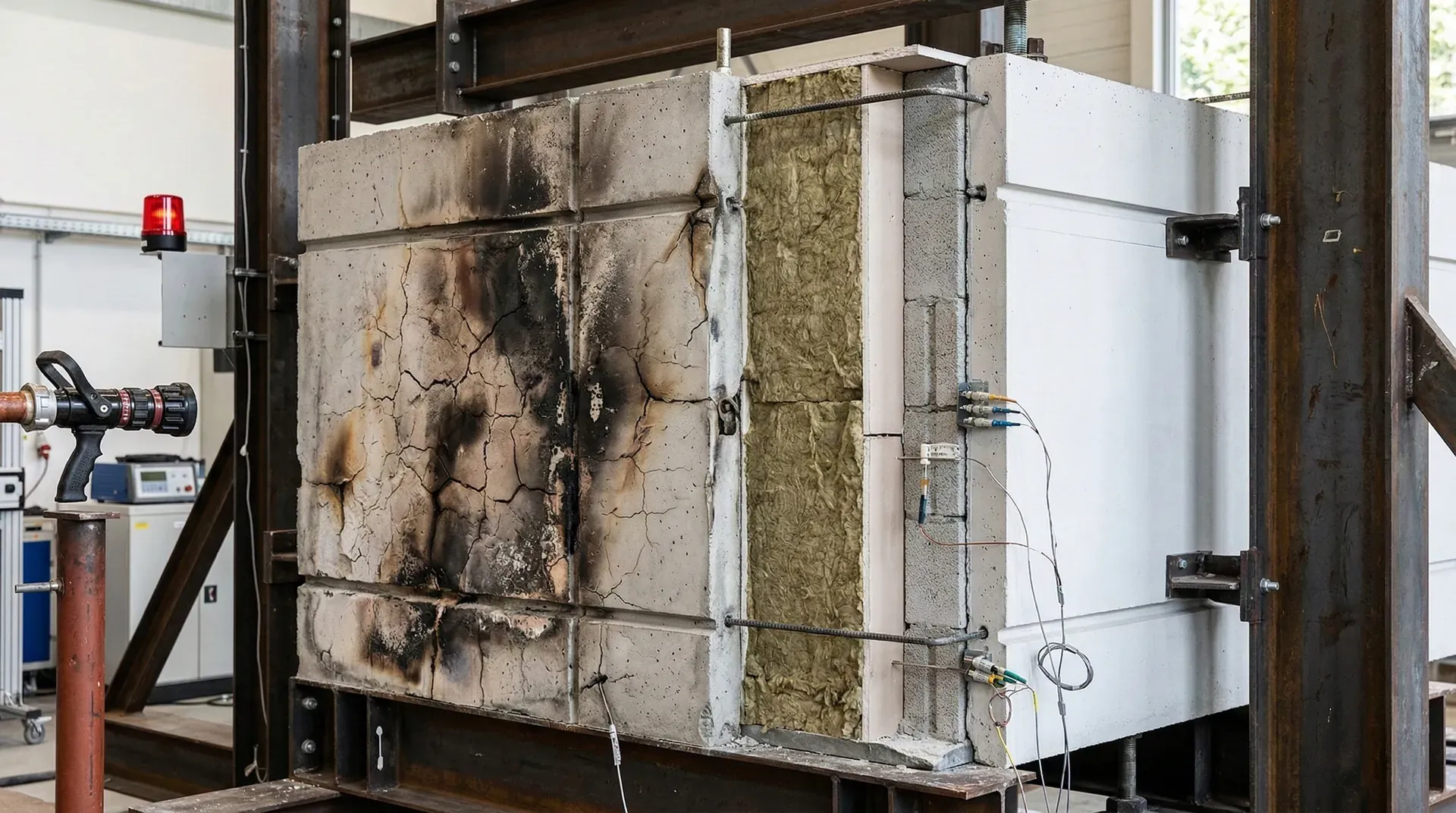

墙体的防火性能

混凝土墙体具有优异的防火性能。对于住宅建筑，户与户之间的分隔墙通常要求2小时以上的耐火极限，这可以通过150mm以上的混凝土墙轻松实现。在商业建筑中，防火分区之间的墙体要求3到4小时耐火极限，200mm以上的混凝土墙即可满足。

---

混凝土梁系统的设计

梁是混凝土结构中跨越空间、传递荷载的关键构件。从宁波的某大型购物中心那无柱的开阔空间，到南京的地铁车站那有序排列的梁系，梁的设计直接影响着建筑的使用效果和建造成本。理解梁的工作原理和设计方法，是掌握混凝土结构设计的重要一步。

梁的基本类型和布置

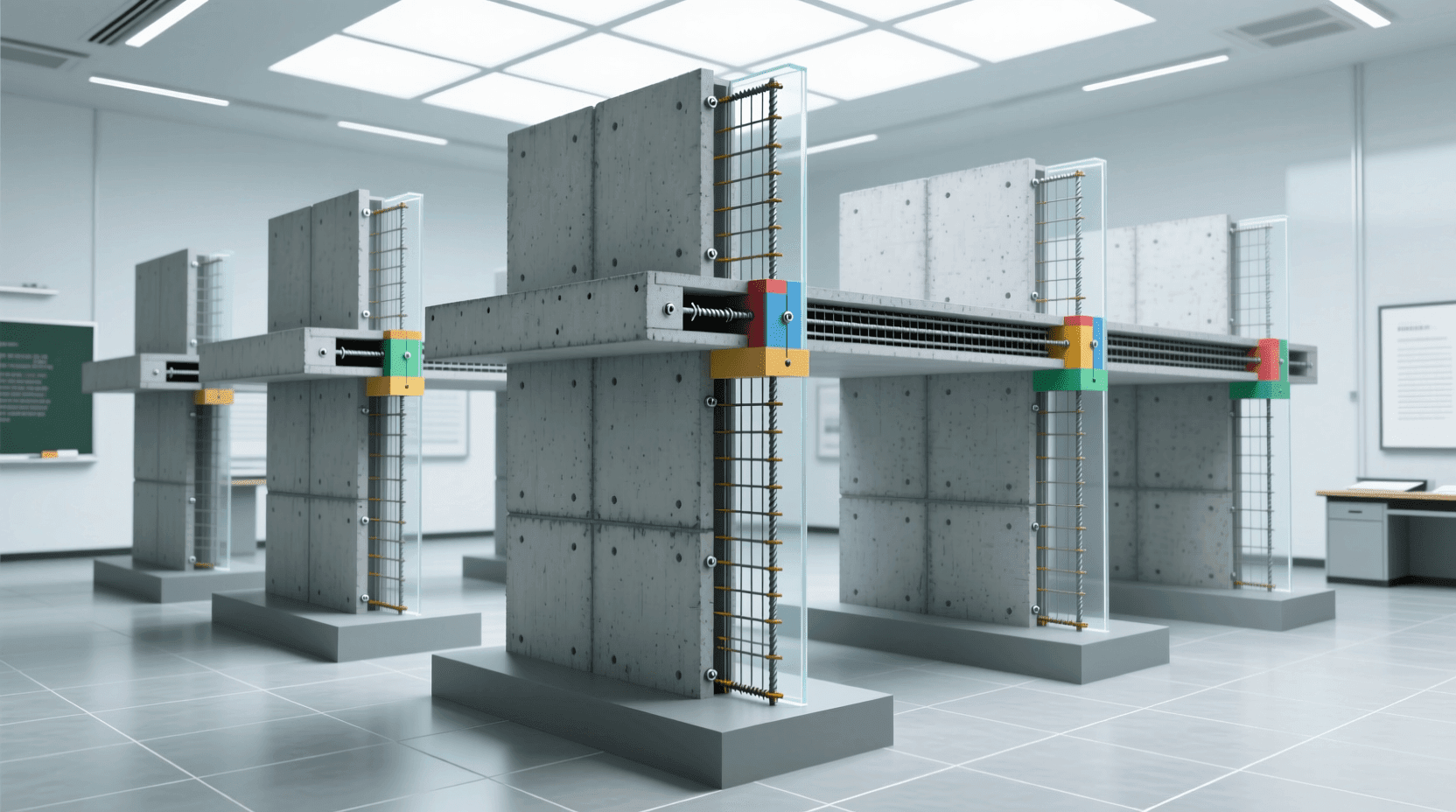

在常见的框架结构中，梁通常分为主梁和次梁两类。次梁直接支撑楼板，将楼板荷载传递给主梁；主梁则承受次梁的荷载，将其传递给柱子。这种“板-次梁-主梁-柱”的传力体系，在中国的办公楼和住宅建筑中应用最为广泛。

甲级写字楼的柱网布置为8.4米×8.4米。设计师在两根柱子之间设置了主梁，跨度8.4米；然后在主梁之间布置次梁，将8.4米分为三段，每段2.8米。这样的布置让次梁跨度（8.4米）和间距（2.8米）都比较合理，楼板厚度可以控制在较小范围，整体用料经济。

梁高度的确定

梁的高度（深度）是影响其承载能力的关键参数。梁越高，承载能力越强，但也占用更多的建筑高度。在实际工程中，梁高通常取跨度的1/10到1/15。对于8米跨度的梁，梁高通常在550mm到800mm之间。

梁的宽度一般为高度的三分之一到二分之一。在杭州的某办公楼中，主梁跨度9米，梁高选择600mm（跨度的1/15），梁宽选择300mm（高度的1/2），这个尺寸既满足承载要求，又与柱宽协调一致，节点施工方便。

让我们用表格展示梁跨度与梁高的关系：

• 住宅主梁（8米跨度）通常选用500mm梁高；
• 办公主梁（10米跨度）推荐720mm梁高；
• 车库主梁（12米跨度）建议使用950mm梁高。
• 实际选用应根据层高、造价、荷载等因子综合优化。

在实际设计中，梁高的选择需要权衡结构和建筑的多重要求。在上海的某高层住宅项目中，建筑师希望层高控制在3.0米以内，扣除楼板厚度120mm和装修层50mm后，梁的净高不能超过600mm。结构工程师通过优化配筋、采用C35混凝土，成功将8米跨度的主梁高度控制在550mm，满足了建筑要求。

梁的经济设计策略

梁的设计应追求整体经济性，而不是单纯追求某根梁的最优化。在成都的某大型住宅项目中，设计师采用了“标准化梁”的策略：将所有跨度7.2米到8.4米的主梁统一设计为600mm高、300mm宽，通过调整钢筋配置来适应不同的荷载情况。这种做法的好处是模板可以大量重复使用，木工队伍作业熟练后效率大幅提升，整个项目的模板周转次数从5次提高到8次，模板成本降低了约25%。

梁的宽度应与柱宽协调。在常见的做法中，梁宽等于或略小于柱宽。在北京的某办公楼，柱子为500mm×500mm，主梁设计为500mm宽×600mm高，次梁设计为300mm宽×450mm高。这样的配置让梁柱交接处的模板施工简便，钢筋布置也不会过于拥挤。

连续梁与简支梁

在多跨梁的设计中，连续梁比简支梁更为经济。所谓连续梁，是指梁在中间支座处与柱刚性连接，形成连续的受力体系；而简支梁则在每个支座处简单搁置，各跨独立受力。在南京的某办公楼中，三跨连续梁的用钢量比三根简支梁减少约20%，梁高也可以降低10%左右。

连续梁的受力特点是：跨中弯矩较小，支座弯矩较大。因此，梁的钢筋在跨中较少，在支座处较多。这种配筋方式恰好与简支梁相反。在实际施工中，连续梁的钢筋绑扎稍显复杂，但由于总用钢量减少，综合成本仍然更低。

在杭州的某住宅项目中，设计师对比了两种方案：方案一采用简支梁，跨度7.2米，梁高550mm；方案二采用连续梁，相同跨度，梁高只需500mm。虽然方案二的施工难度略高，但由于梁高减小，每层层高降低50mm，30层建筑总高降低1.5米，综合经济性更优。

---

结构体系的选择与对比

在了解了各种现浇混凝土结构体系之后，我们需要在实际项目中做出选择。每种体系都有其适用的场合，没有绝对的优劣，关键是要根据建筑的跨度、荷载、层高要求、造价预算等因素综合考虑。

各体系的适用范围

让我们通过一个综合对比表来理解各种体系的特点：

从这个表格可以看出，不同体系的造价差异主要来自于模板工程和施工复杂度。实心板虽然用混凝土多，但模板简单；井字板虽然省混凝土，但模壳成本和安装费用较高。在具体项目中，需要进行详细的经济比选。

选择建议

根据多年的工程实践，以下是一些选择建议。

对于住宅建筑，当开间在3米到4.5米之间时，优先选择单向实心板配合框架梁，板厚100mm到120mm。这种体系施工最简便，造价最低，隔声效果也好。在杭州、南京的大多数住宅项目中，都采用这种体系。

对于办公楼，当柱网在6米到9米之间时，可以考虑双向平板体系，板厚180mm到220mm。这种体系天花平整，空间灵活，有利于办公家具的布置和隔断的调整。在上海、深圳的甲级写字楼中，这种体系越来越受欢迎。

对于商业建筑，当需要大跨度无柱空间时，可以选择双向井字板或单向肋板配合肋板带。商场、展厅对层高的要求相对宽松，可以接受较厚的楼板体系，换取更大的跨度和更灵活的空间。在广州、成都的购物中心项目中，这类体系应用广泛。

对于工业建筑，当跨度超过8米且荷载较重时，单向肋板是最经济的选择。工业厂房对建筑美学要求不高，肋板裸露的底部反而有一种工业美感。在苏州、东莞的电子厂房中，肋板体系几乎是标准配置。

未来发展趋势

随着建筑技术的发展和人们对建筑品质要求的提高，现浇混凝土结构体系也在不断演进。高强混凝土的应用越来越广泛，C50、C60混凝土在高层建筑中已是常态，甚至出现了C80、C100的超高强混凝土，让更薄的楼板和更细的柱子成为可能。

预应力技术在楼板中的应用也在增加。通过在混凝土中施加预应力，可以大幅提高楼板的跨越能力，减小板厚。在深圳的某超高层住宅中，采用预应力双向平板，8.4米跨度的板厚只需160mm，比常规设计减薄了30mm，整栋楼的层高降低了接近1米。

建筑信息化（BIM）技术的应用，让复杂结构体系的设计和施工变得更加高效。在上海的某大型项目中，设计师利用BIM技术对井字板的肋、柱、梁进行精确的三维建模，施工前进行虚拟建造，发现并解决了15处钢筋碰撞问题，避免了现场返工。

绿色建筑的理念也在影响着结构设计。减少混凝土用量、提高材料利用率、延长建筑使用寿命，这些都是未来结构设计需要考虑的因素。井字板、肋板这类高效轻量的体系，将在绿色建筑中发挥越来越重要的作用。
