砌体结构设计基础

砌体结构是建筑工程中应用最为广泛、历史最悠久的结构体系之一。从古代的城墙、寺庙、陵墓，到近现代的住宅楼、学校、工厂等，砌体结构在不同历史时期和不同类型的建筑中都发挥着不可替代的作用。不仅如此，砌体结构由于其结构简单、材料获取方便以及施工工艺成熟，还能够适应多种不同的建筑需求和地区条件。例如，中国万里长城、埃及金字塔、印度泰姬陵等世界著名的历史建筑，都是各自文明高度发展的砌体结构杰作。

现代砌体结构在住宅、公共建筑、低层工业厂房乃至乡村自建房中依然占据着举足轻重的地位。越来越多的新型砌体材料和加强技术（如空心砖、加气混凝土砌块、配筋砌体等）被引入，有效提升了结构的承载力、耐久性和节能性能。本节内容将全面介绍砌体结构的基本原理、常见类型、主要设计方法，以及工程中具体的应用案例，帮助你系统掌握砌体结构设计的理论基础和实际操作要点。

---

什么是砌体结构

砌体结构是由块体材料（如砖、混凝土砌块等）和砂浆砌筑而成的建筑结构。这种结构形式具有几个显著特点：首先，它主要依靠材料的抗压能力来承受荷载；其次，砌体材料本身的抗拉性能较弱，因此在实际应用中往往需要配合钢筋加强；最后，砌体施工灵活，能够适应各种复杂的建筑形状。

在中国的建筑实践中，砌体结构应用广泛。在北京的老胡同里，那些青砖灰瓦的四合院就是典型的砖砌体结构；而在现代建筑中，很多多层住宅楼也采用砌体承重墙体系。从南方的红砖房到北方的灰砖建筑，不同地区的砌体结构因地制宜，形成了各具特色的建筑风貌。

砌体结构能做什么

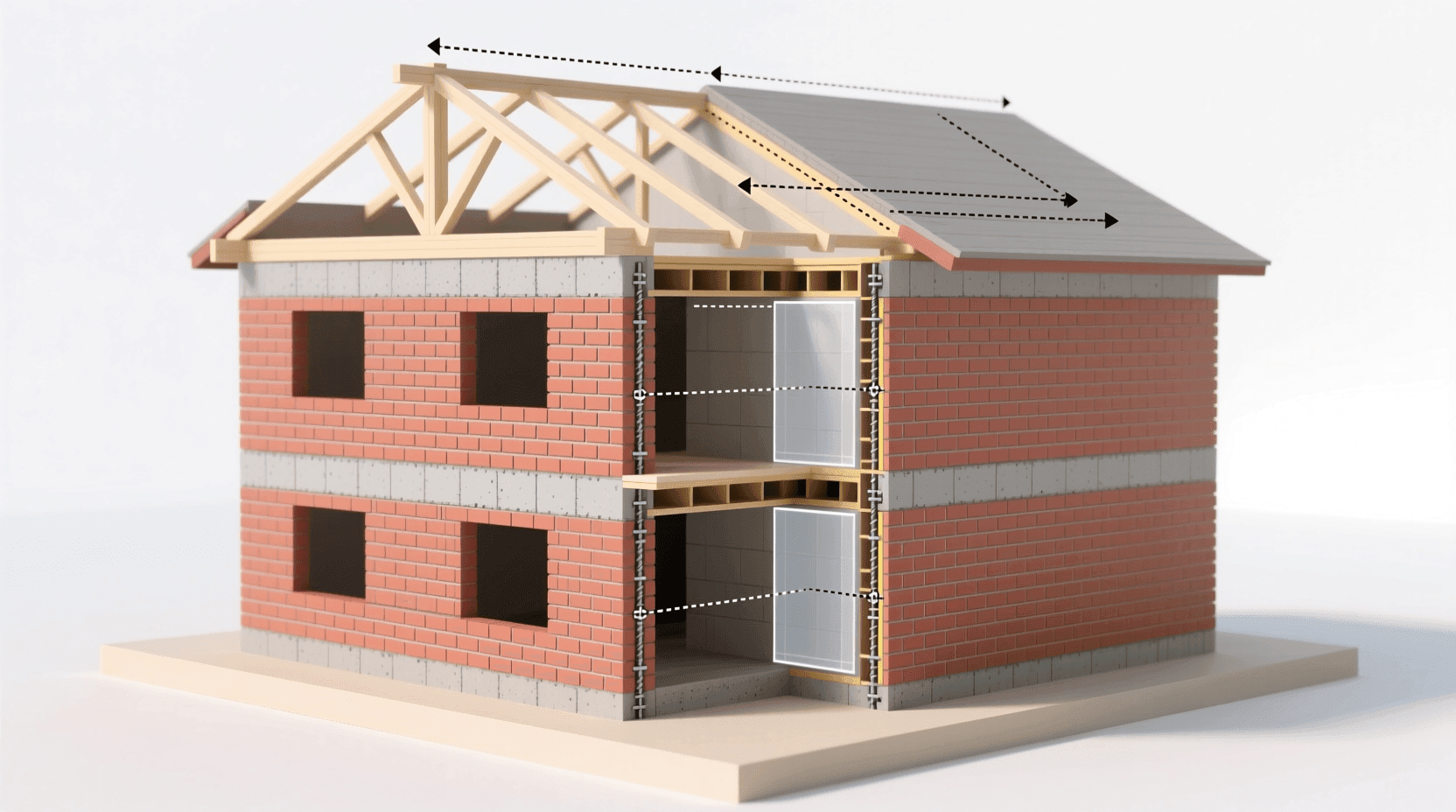

砌体结构很少单独构成完整的建筑体系。在实际应用中，它通常以三种方式出现：作为框架结构之间的填充墙、作为其他结构体系的外挂面层，或者作为承重墙与其他跨越构件组合形成完整的结构体系。

在上海的一栋住宅楼，外墙可能采用砌体结构，既起到围护作用又具有一定的承重能力；而内部的承重体系则可能是混凝土框架。这种混合使用的方式在中国建筑中非常普遍，它充分发挥了各种材料的优势。

对于承重砌体结构，我们需要特别注意几个设计原则。单层砌体墙通常只适用于非承重的隔断，或者作为贴在其他结构上的装饰面层。如果要承担结构荷载，空腔墙是更好的选择，因为它不仅提供了更好的防水性能，还能显著改善建筑的保温效果——这在中国南方的梅雨季节和北方的寒冷冬季都特别重要。

材料选择的考量

从经济性角度来看，混凝土砌块结构通常比砖砌体更经济。这主要是因为混凝土砌块尺寸较大，施工时所需的人工更少，而材料成本也相对较低。在深圳、广州等南方城市的现代建筑中，混凝土砌块已经成为主流选择；而在北京、西安等北方城市，传统的砖砌体仍然有其市场，特别是在需要保持历史风貌的地区。

---

砌体结构的构造形式

砌体墙的砌筑方法多种多样，不同的构造形式适用于不同的场合。理解这些构造形式的特点，能够帮助我们在设计时做出更合理的选择。

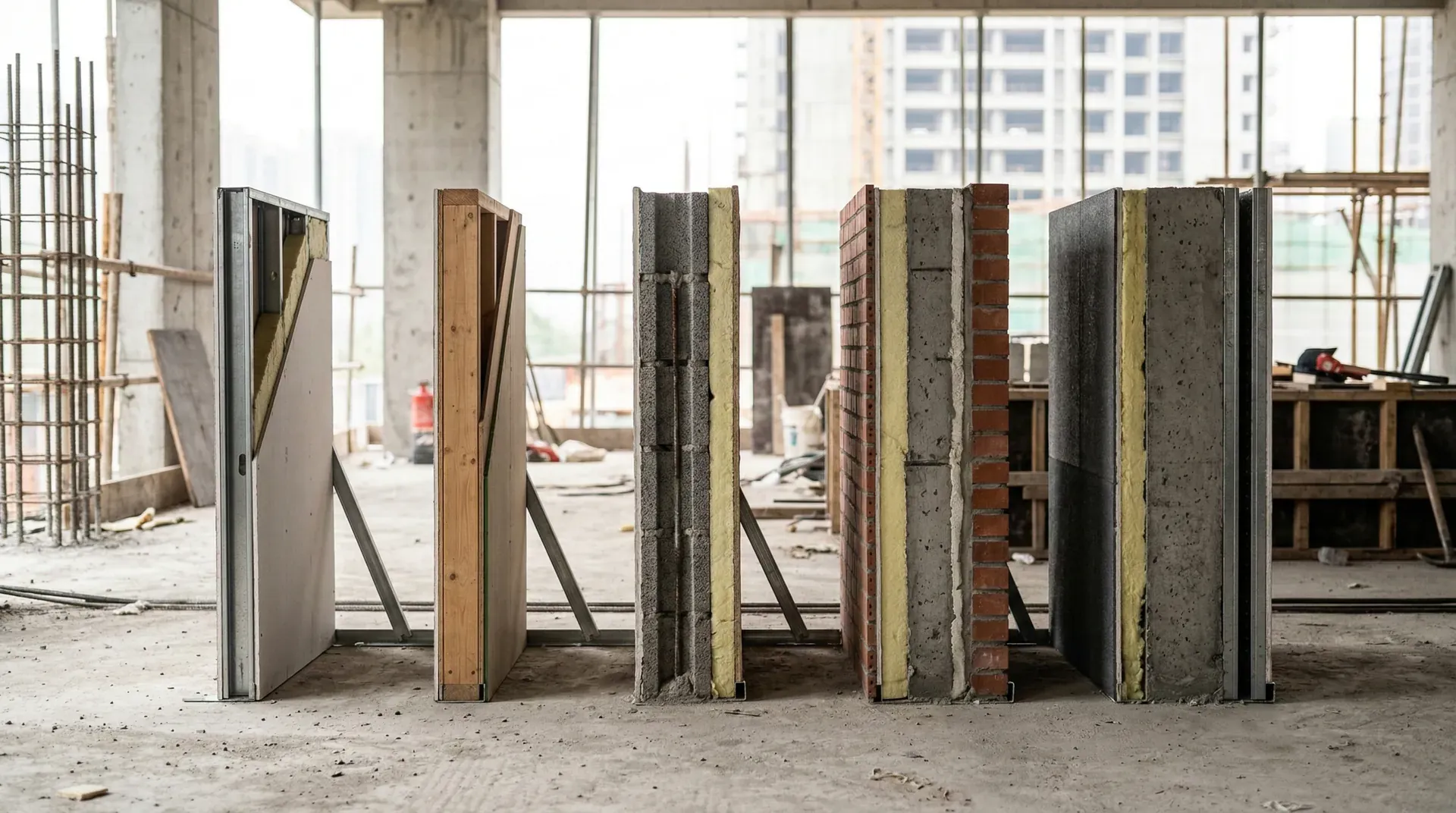

单层墙体与空腔墙

单层墙体是最简单的砌体形式，由一排砌块连续砌筑而成。这种墙体构造简单、施工快速，但承载能力有限，一般只用于非承重的隔墙或作为装饰面层。比如在杭州的一些别墅项目中，室内的隔墙常采用单层砖墙，既能满足分隔空间的需要，又不会给结构增加过多荷载。

空腔墙则由两层砌体中间留有空腔构成。这种构造形式在外墙设计中特别受欢迎，原因很简单：中间的空腔不仅能有效阻挡雨水渗透，还能显著提升墙体的保温隔热性能。在武汉这样冬冷夏热的城市，空腔墙能够帮助建筑在夏季保持凉爽，冬季减少热量流失，从而降低空调和采暖的能耗。

地域特色的砌体实践

中国幅员辽阔，气候差异显著，这也造就了不同地区砌体建筑的特色。在东北地区，严寒的冬季要求墙体具有优异的保温性能，因此当地的砌体墙往往较厚，有时还会在空腔中填充保温材料。哈尔滨的老式住宅楼，墙体厚度常常达到500毫米以上，正是为了抵御零下三十度的严寒。

而在福建、广东等南方沿海地区，高温多雨的气候使得防潮防水成为设计重点。这里的砌体墙更注重排水构造，墙身常设置防潮层，空腔设计也更注重通风排湿。厦门的许多骑楼建筑，其砌体墙不仅要承重，还要应对台风暴雨的考验，因此在构造上格外讲究。

---

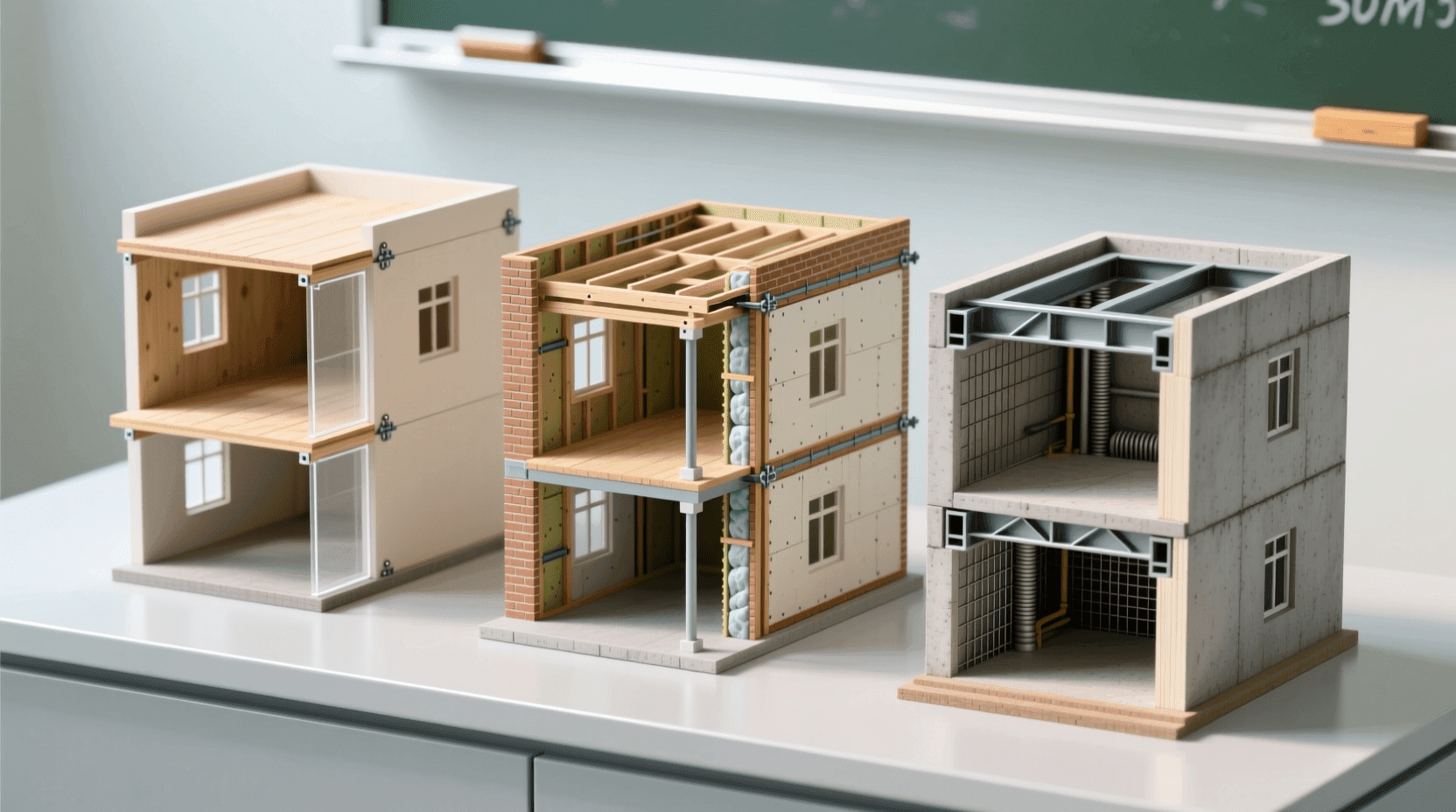

砌体与其他结构体系的配合

砌体结构往往不是孤立存在的，它常常与其他结构材料和体系组合使用。了解这些组合方式，对于理解现代建筑的结构设计非常重要。

砌体与混凝土的组合

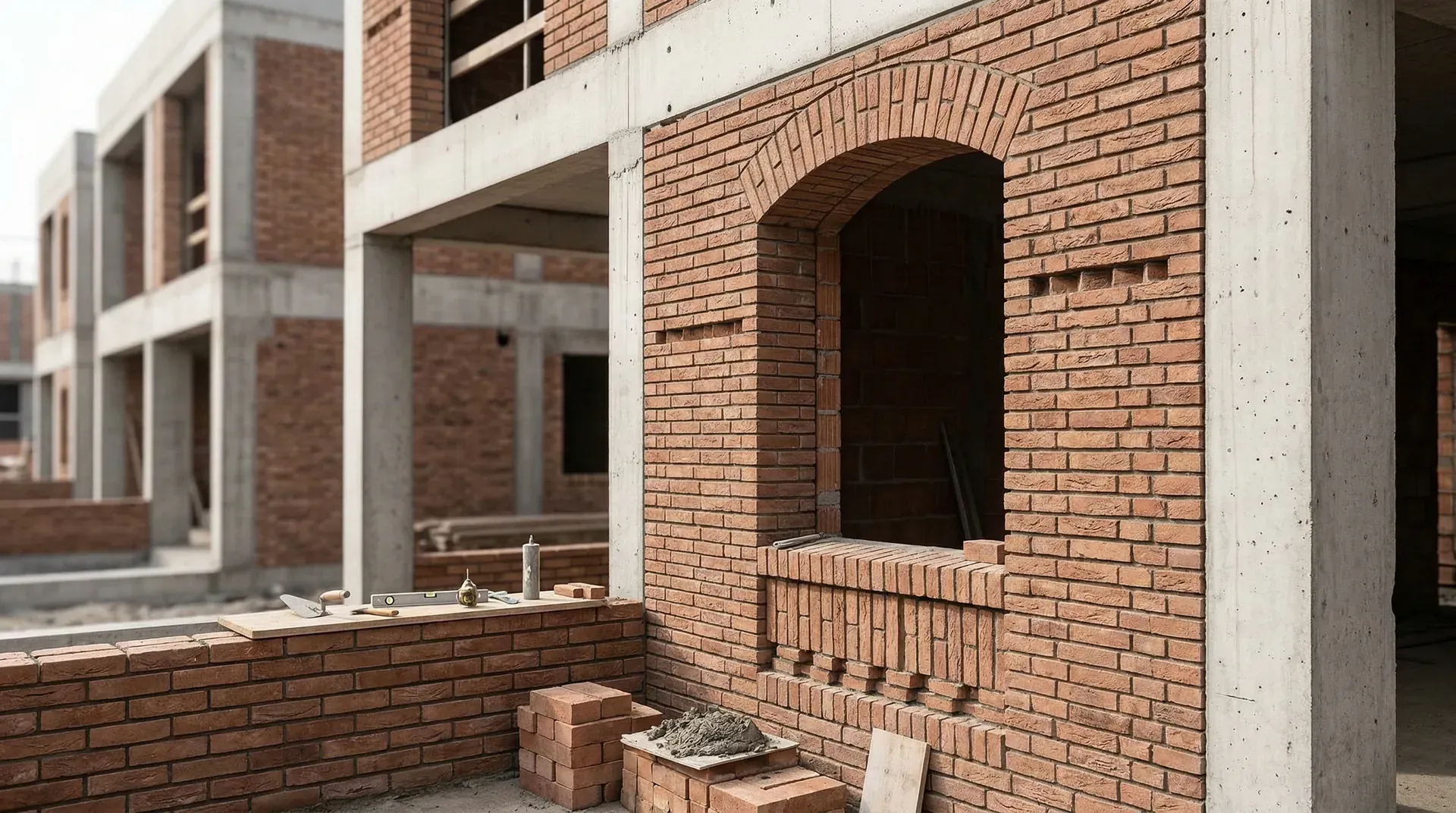

在中国的建筑实践中，砌体与混凝土的组合最为常见。典型的做法是采用混凝土框架作为主要承重体系，而用砌体砌筑填充墙和隔墙。这种被称为“框架填充墙结构”的形式几乎在所有的现代多层和高层建筑中都能看到。

在一栋办公楼中，混凝土柱和梁形成稳固的骨架，承担着建筑的全部重量和水平力；而墙体则用轻质砌块砌筑，主要起围护和分隔作用。这种组合发挥了各自的优势：混凝土结构提供强度和刚度，砌体则提供经济实用的围护。

对于真正的承重砌体墙体系，最常与之配合的是短跨度的混凝土板。现浇或预制的混凝土楼板跨在承重砌体墙上，形成完整的结构体系。这种组合经济合理，因为混凝土板厚度较小，减少了建筑总高度；同时砌体和混凝土都是高密度材料，具有良好的隔声和防火性能，不需要额外的装饰处理。重庆的许多住宅楼就采用这种体系，6-7层的建筑既经济又实用。

砌体与钢结构的配合

砌体墙体还常常与钢结构组合使用。在这种体系中，开口钢桁架是最常用的跨越构件。这些轻质的钢构件跨度大、自重小，与承重砌体墙配合得很好，因为它们对墙体产生的集中荷载较小。

不过，如果使用钢梁和钢主梁，在它们支承在砌体墙上的位置，可能需要设置壁柱或增加钢筋来加强墙体，以承受这些较大的集中荷载。为了经济性和结构性能，这类体系中的内部柱通常采用钢柱而非砌体柱。南京的一些工业改造项目就采用了这种做法，原有的砖墙得以保留，而内部空间则用钢结构重新组织。

模数化设计的重要性

虽然砌体施工灵活，能适应不规则的建筑形状，但采用模数化设计仍然很有价值。砌块都有标准尺寸，如果建筑尺寸能与这些模数协调，就能减少砌块切割，提高施工效率，降低材料浪费。

在中国，标准粘土砖的尺寸是240×115×53毫米，混凝土小型空心砌块常用尺寸是390×190×190毫米。如果建筑平面能按照这些尺寸的半模数或整模数设计，施工会顺畅得多。苏州的一些住宅项目在设计阶段就充分考虑了这一点，房间开间采用3.0米、3.3米、3.6米等规格，正好与砌块尺寸相协调。

---

砌体柱的设计要点

砌体柱在承重砌体结构中起着关键作用。虽然现代建筑中独立的砌体柱已经不多见，但壁柱（即附着在墙体上的柱）仍然广泛应用。理解砌体柱的基本原理，有助于我们把握整个砌体结构的设计逻辑。

柱的尺寸与承载力

砌体柱的承载能力主要取决于两个因素：柱的截面尺寸和砌体的强度等级。对于轻荷载的小型建筑，200毫米见方的砌体柱就能满足需要；但对于多层建筑或荷载较大的情况，通常需要使用300毫米或更大的截面。

下面这个图表展示了不同尺寸的砌体柱能够承受的楼层数与荷载的关系。这里考虑的是层高约3.6米的典型住宅楼，采用中等强度的砌体材料。

通过上面的图表可以看出，柱子的截面尺寸越大，能够承受的楼层数量越多。例如，240毫米见方的柱子适合5层及以下的建筑，370毫米的柱子大致可用于8层左右，而490毫米见方的柱子也难以安全支撑12层及以上的高层。合理选择柱子尺寸，是实现安全与经济结构设计的关键。

柱的形状与配筋

砌体柱可以是方形的，也可以是矩形的。对于矩形柱，为了避免长边产生过大的弯曲变形，长边与短边的比例不应超过3:1。如果是壁柱，这个比例可以放宽到4:1。

在天津的一些老式住宅楼中，可以看到各种尺寸的砌体柱。底层的柱子往往较粗，达到400毫米甚至更大；而顶层的柱子则相对纤细一些。这种从下到上逐渐减小的做法既经济又合理，因为底层承受的荷载最大。

配筋是提高砌体柱承载力的重要手段。钢筋主要布置在柱的四角和中间，用箍筋拉结。青岛的一些多层砌体住宅，底层柱内常配置4根或更多的竖向钢筋，直径在12-16毫米之间，这样就能让相对较小的柱截面承受较大的荷载。

---

砌体墙的设计原理

砌体墙是砌体结构中最基本也最重要的构件。无论是承重墙还是非承重墙，理解其设计原理都是掌握砌体结构的关键。

墙体厚度的选择

墙体的厚度需要综合考虑承载力、稳定性和构造要求。对于多层建筑的承重墙，200毫米通常是最小厚度；而对于单层的小建筑或非承重的隔墙，150毫米的厚度可能就够了。

下面的图表展示了墙体厚度与其承载能力的关系。这里假设墙体为钢筋砌体，高度为3.3米（一个标准层高），使用中等强度的砌体材料。

从上方流程图可以看出，墙体厚度对其承载能力有重要影响：常用的200毫米厚墙体适合4-5层住宅建筑，6-9层的安全范围建议采用240毫米厚墙体，而10-12层等高层建筑则需加厚至370毫米墙体，以确保结构安全。墙体承载力随厚度增加但提升幅度逐步减小，且超过规范允许层数后风险明显增加，因此设计时需依据建筑层数合理选择墙体厚度。

墙体的高度与长度限制

墙体不仅要有足够的厚度，还要考虑其高度和长度的限制。墙体太高或太长，容易在荷载作用下失稳。因此，砌体墙需要通过楼板、横墙或壁柱来提供侧向支撑。

对于承重墙，其无支撑高度（即上下楼板之间的距离）与厚度之比有一定限制。一般来说，这个比值不应超过25-30。比如，200毫米厚的墙体，无支撑高度应控制在5-6米以内，这对应了常见的1-2个楼层的高度。

墙体的无支撑长度（即横墙或壁柱之间的距离）同样有限制。下图展示了不同厚度墙体允许的最大无支撑长度与高度的关系。

这个图表对实际设计很有指导意义。比如，对于层高3.6米的住宅，如果采用200毫米厚的承重墙，横墙的间距应该控制在9米以内。如果房间开间较大，超过了这个限制，就需要加厚墙体或设置壁柱来增强稳定性。

实际工程中的墙体布置

在实际工程中，墙体的布置需要综合考虑建筑功能和结构要求。以西安的一栋6层砌体住宅为例：外墙采用240毫米厚的空腔墙，既承重又保温；内部的横墙和纵墙根据房间布局设置，间距通常在3-4.5米之间，这样既满足了结构稳定性的要求，又能形成合理的房间尺寸。

对于高层砌体结构（比如一些15-20层的砌体住宅，这在中国20世纪末曾有一些实践），墙体的布置就更加讲究了。这类建筑需要形成较为完整的“筒体”布局，即纵横墙体密布，形成小房间的蜂窝状平面。虽然这限制了室内空间的灵活性，但能够提供足够的侧向刚度来抵抗风荷载和地震作用。

在某些情况下，如果需要在底层创建较大的开放空间，可以让上部的墙体作为深梁跨越，支撑在两侧的柱子上。这种“墙梁”可以跨越6-9米，为底层商铺创造更灵活的空间。武汉的一些“下商上住”的建筑就采用了这种做法，底层是大开间的商铺，上面是小开间的住宅。

---

过梁与拱的应用

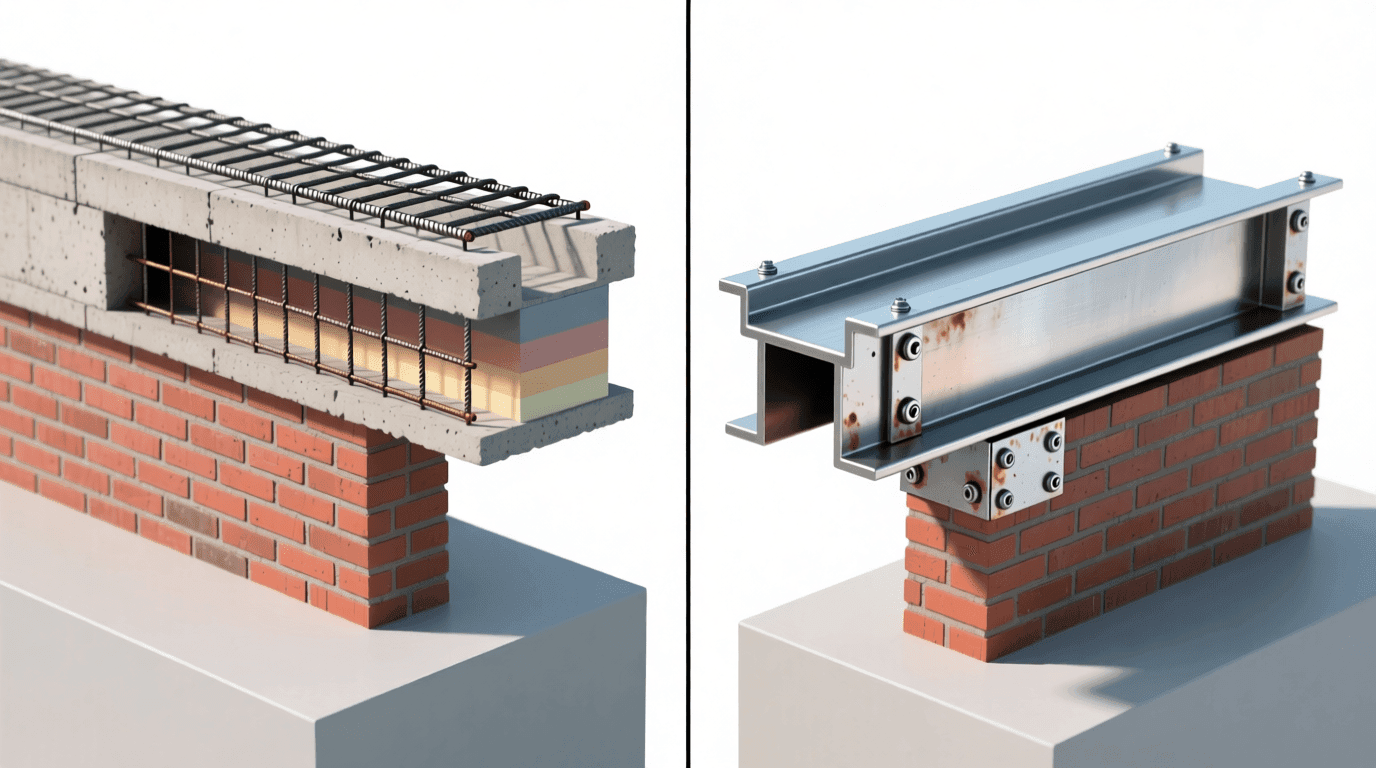

在砌体墙上开设门窗洞口时，需要在洞口上方设置过梁来承受上部荷载。过梁虽然是小构件，但对于确保墙体的完整性和安全性至关重要。

钢筋砌体过梁

钢筋砌体过梁是用砌块和钢筋砌筑而成的梁。这种过梁与墙体材料一致，外观协调，而且施工相对简单。对于跨度不大的门窗洞口，钢筋砌体过梁是经济实用的选择。

过梁的深度（即高度）通常取决于跨度和上部荷载。对于只承受墙体自重的过梁，4-7皮砖的深度（约300-500毫米）通常就够了。如果过梁上方还要承受楼板传来的荷载，就需要加大深度，有时甚至需要达到600-800毫米。

在济南的一些多层住宅中，门窗过梁普遍采用钢筋砌体做法。标准的窗洞宽度约1.5米，过梁深度取4-5皮砖；而较宽的门洞（比如2.4米宽的入户门），过梁深度就需要6-7皮砖，并且配筋量也相应增加。

钢梁过梁

对于跨度较大的洞口，或者过梁上方荷载较重的情况，采用钢梁作为过梁更为合适。角钢、槽钢或工字钢都可以用作过梁。这种过梁承载力大、跨度大，但需要做好防锈和防火处理。

下表总结了不同跨度洞口适宜采用的过梁类型和尺寸：

砖砌拱的传统与现代应用

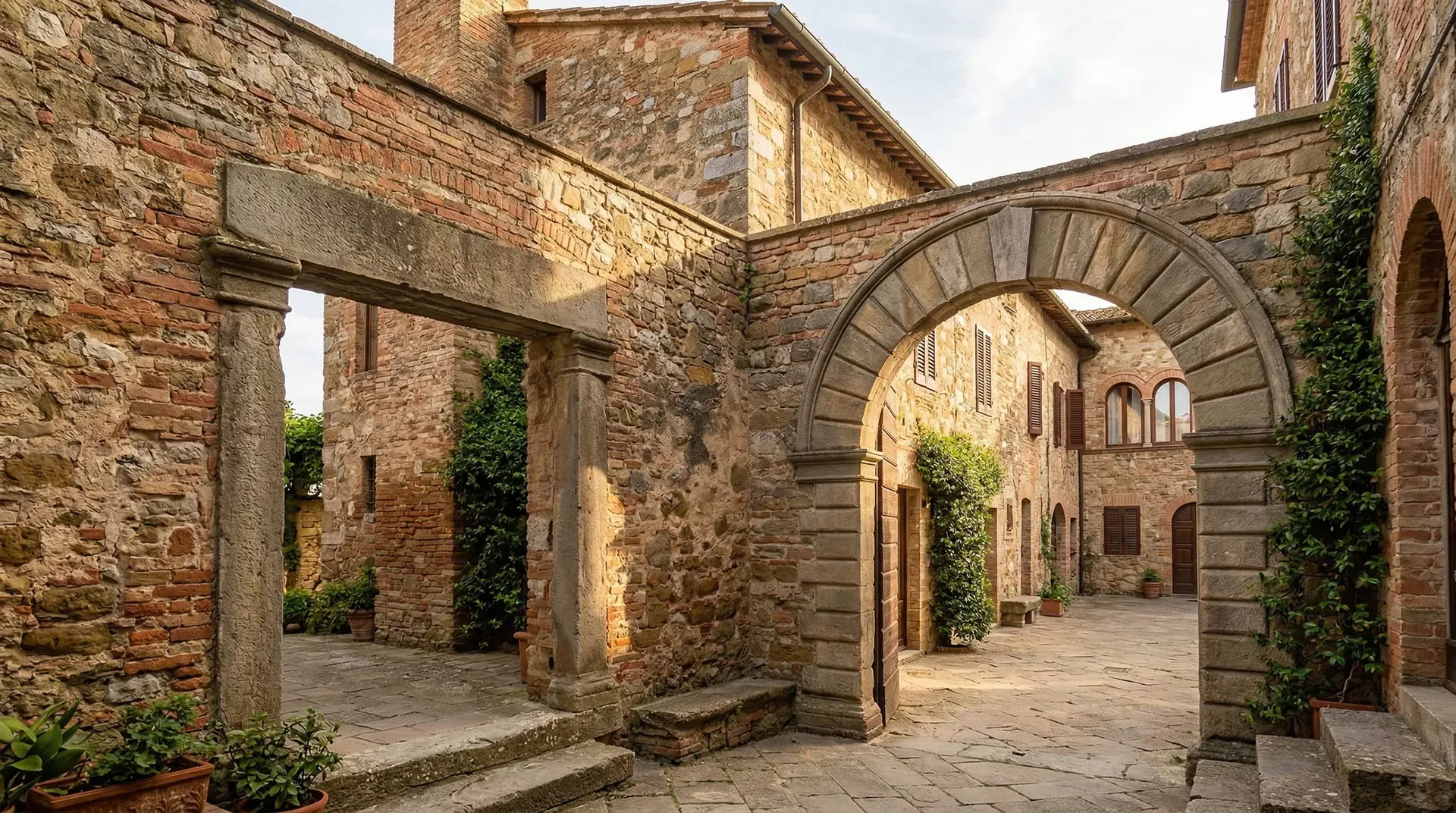

拱是一种古老而优雅的跨越方式。与过梁主要承受弯矩不同，拱主要通过压力来传递荷载，这正好发挥了砌体材料抗压的特性。在中国的传统建筑中，砖拱有着悠久的历史和丰富的形式。

对于跨度在1.8-2.4米以内的小拱，几乎任何拱形都能够有效工作，特别是当拱嵌在墙体中时。这种小拱的厚度通常在100-200毫米之间，深度（拱圈高度）在100-400毫米之间。在苏州的园林建筑中，洞门上方常常砌筑砖拱，不仅结构合理，而且造型优美。

平拱（也叫“眉头拱”）是一种特殊的拱形，外观上看起来是平的，但实际上砖块是倾斜砌筑的，形成微小的拱度。这种拱既能发挥拱的结构作用，又能保持平直的外观。平拱的尺寸有讲究：对于深度为300毫米的平拱，起拱高度应为跨度的约1/100（比如1.8米跨度起拱20毫米）；而拱脚的斜砌深度约为跨度的1/2乘以拱深度与100毫米的比值。

对于大跨度的拱，抛物线形状最为高效。历史上，砖拱最大可以跨越70米以上。实际工程中，拱的矢高（最高点与起拱点的高差）与跨度的比值通常在0.2到0.6之间，比值越小越经济。在郑州的一些工业建筑改造项目中，原有的大跨度砖拱得到了保留和加固，这些拱跨度达到15-20米，至今仍然稳固地工作着。

拱产生的水平推力必须被抵消。这种抵抗可以通过拉杆、相邻拱的对顶，或者墙体的扶壁来实现。所需扶壁的宽度取决于拱的类型和扶壁上方墙体的高度。一般来说，半圆拱需要的扶壁较小，而扁平的拱则需要较大的扶壁。在设计拱时，必须仔细考虑这些水平推力的传递路径。

---

中国砌体建筑的发展与应用

砌体结构在中国建筑中有着深厚的历史积淀，也在现代建筑中持续发挥作用。了解其发展趋势和经济性，能够帮助我们更好地把握砌体结构的应用场景。

应用领域的变化

改革开放以来，中国的砌体建筑应用经历了明显的变化。在20世纪80-90年代，多层砌体住宅是城市住宅建设的主力，那时候的"筒子楼"和单元式住宅大多采用砌体承重墙体系。进入21世纪后，随着建筑高度的增加和对大空间的需求，框架结构逐渐成为主流，但砌体并没有被淘汰，而是以填充墙和围护墙的形式继续发挥作用。

下图展示了近年来砌体结构在不同建筑类型中的应用变化趋势：

这个趋势图反映了几个重要信息：承重砌体在多层住宅中的应用逐年下降，而框架填充墙的应用则持续上升。这说明砌体的角色在转变——从主要承重构件转变为围护和分隔构件。但总的来说，砌体材料在建筑中的应用总量仍然很大，只是使用方式在调整。

材料成本与经济性分析

选择何种砌体材料，经济性是重要的考量因素。不同材料的成本差异，加上施工人工费用的变化，共同影响着最终的选择。

从成本对比可以看出，加气混凝土砌块在总成本上最有优势，这也是为什么它在现代建筑中越来越受欢迎。虽然实心砖材料成本不算太高，但加上人工成本后总体并不便宜。而且实心砖自重大、保温性能差，在许多地区已经被限制使用。

混凝土小砌块是一个综合性能较好的选择：成本适中，施工效率高（因为单块尺寸大），结构性能可靠。在华北、华东地区的多层住宅中，混凝土小砌块得到了广泛应用。

未来的发展方向

砌体结构在中国建筑中的未来，很大程度上取决于技术创新和政策导向。节能减排的要求推动了轻质保温砌块的发展，装配式建筑的兴起也为砌体应用开辟了新途径。一些地区开始尝试装配式砌体墙板，在工厂里预制好带有保温层的砌体墙板，运到现场直接安装，这既保留了砌体的优点，又提高了施工效率。

在历史建筑保护领域，砌体结构的知识尤为重要。中国有大量的砖砌体历史建筑需要维护和加固，了解砌体的受力特点和病害机理，才能制定合理的保护方案。从北京的胡同到江南的水乡古镇，砌体建筑承载着城市的记忆和文化的传承。

总的来说，砌体结构虽然不再是建筑结构的绝对主角，但它仍然在中国建筑实践中占有重要地位。作为建筑学的学习者，理解砌体结构的基本原理和设计方法，不仅有助于我们理解既有建筑，也能为将来的设计工作打下坚实基础。无论是新建筑的设计，还是旧建筑的改造，砌体结构的知识都是我们工具箱中不可或缺的一部分。
