固体物理入门

固体是物质最常见的存在状态。日常生活中的金属导线、硅芯片、陶瓷绝缘子，都是固体。与气体和液体不同，固体中的原子占据相对固定的空间位置，这种有序排列赋予了固体特定的力学、电学和光学性质。

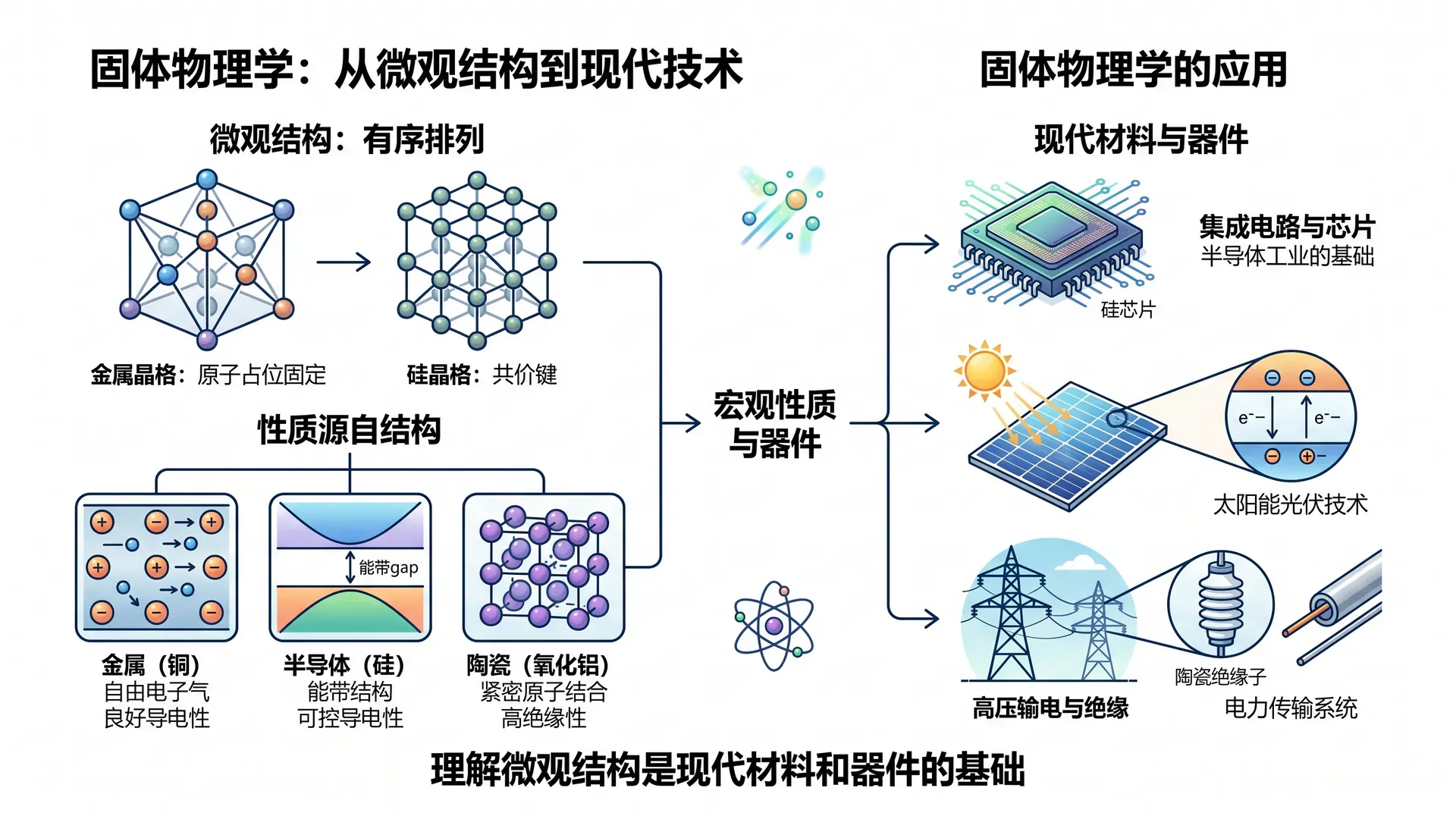

20世纪以来，固体物理学的发展直接催生了半导体工业和集成电路，彻底改变了人类社会。每一块手机芯片、每一块太阳能电池板背后，都是固体物理学的成果。理解固体的微观结构，是理解现代材料和器件工作原理的基础。

晶体的微观结构

固体按内部原子排列方式分为两大类：晶体（Crystal）和非晶体（Amorphous）。晶体内部原子按照周期性规律排列，如食盐、金刚石、各种金属；非晶体（如玻璃、橡胶）则没有这种长程有序性。

晶格与晶胞

描述晶体结构的核心概念是晶格（Crystal Lattice）——将晶体中每个原子的平衡位置抽象为空间中的一个点，这些点按周期性规律排列形成的阵列就称为晶格。

晶格中最小的重复单元称为晶胞（Unit Cell）。知道了晶胞的形状以及其中包含的原子位置，整个晶体的结构就可以通过无限重复晶胞来还原。晶胞的边长称为晶格常数 $a$，典型值在 $0.2 \sim 0.6\,\text{nm}$ 之间。

以氯化钠（食盐）为例，其晶格常数 $a = 0.564\,\text{nm}$，晶胞内 Na⁺ 和 Cl⁻ 交替排列，形成面心立方型的离子晶体结构。

常见晶型：FCC 与 BCC

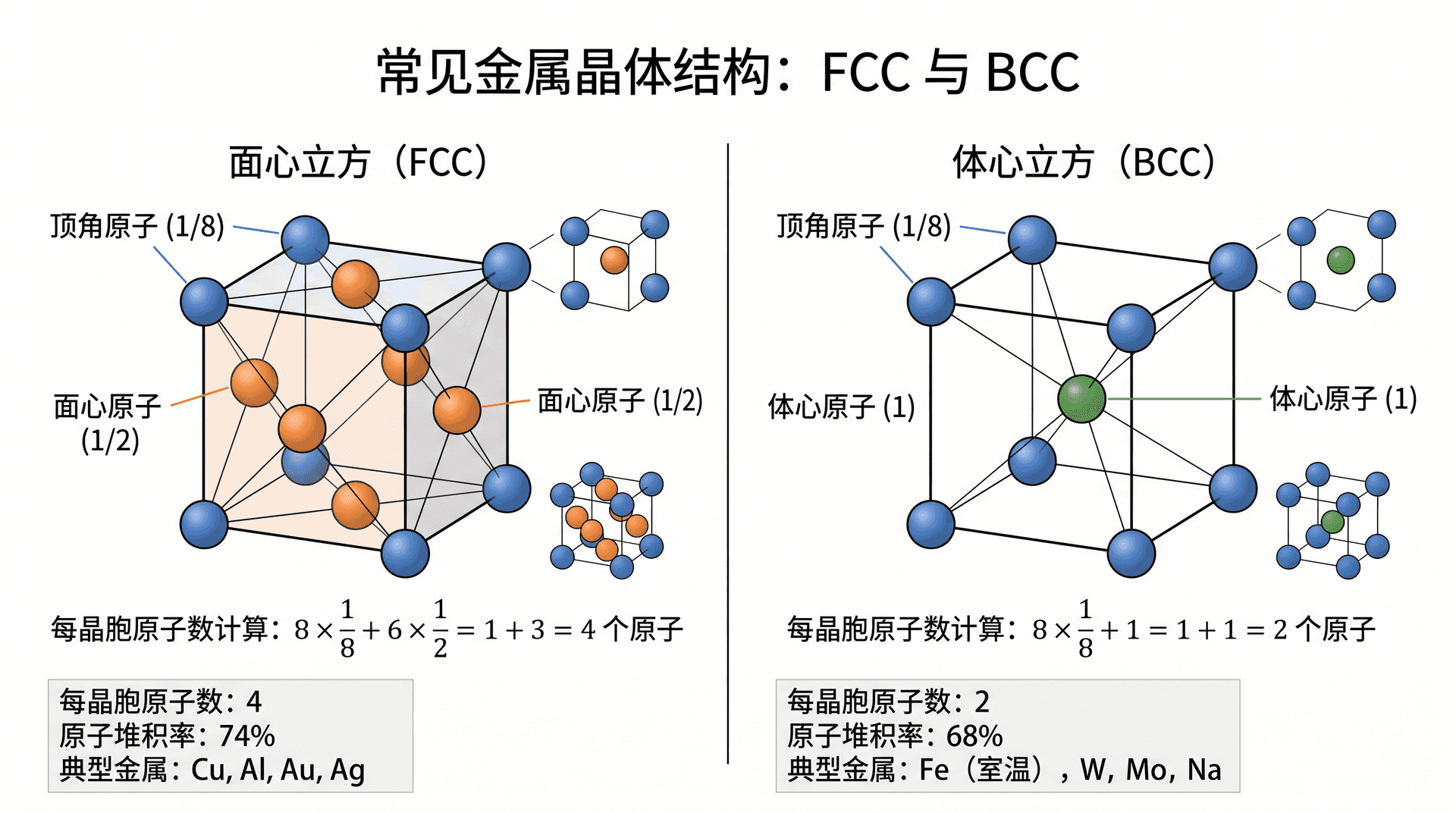

金属中最常见的两种晶体结构是面心立方（Face-Centered Cubic，FCC）和体心立方（Body-Centered Cubic，BCC）。

面心立方（FCC）：原子位于正方体的八个顶角和六个面的中心。每个晶胞等效包含的原子数为：

体心立方（BCC）：原子位于正方体的八个顶角和体中心。每个晶胞等效包含的原子数为：

以铜为例，铜的晶格常数为 $a = 0.361\,\text{nm}$，FCC 结构中最近邻原子位于面对角线的中点，最近邻距离为：

这与铜原子半径（约 $0.128\,\text{nm}$）的两倍高度吻合，验证了 FCC 晶胞模型的合理性。

倒格矢与布里渊区

布拉格衍射与晶面间距

分析晶体结构最有力的实验工具是 X 射线衍射。当 X 射线照射晶体时，晶体中不同晶面对 X 射线的反射会发生干涉。两束 X 射线在相邻晶面发生相长干涉的条件由布拉格定律给出：

其中 $d$ 为相邻晶面间距，$\theta$ 为入射 X 射线与晶面的夹角（掠射角），$\lambda$ 为 X 射线波长，$n = 1, 2, 3, \ldots$ 为衍射级次。

通过测量衍射峰出现的角度 $\theta$，即可反推出晶面间距 $d$，进而确定晶体的晶格常数和晶体结构。X 射线衍射是确定晶体结构最重要的实验手段，DNA 双螺旋结构的发现也得益于此。

倒格矢的概念

在研究晶体中电子的行为时，物理学家引入了倒格矢（Reciprocal Lattice Vector）的概念。对于边长为 $a$ 的简立方晶格，最基本的倒格矢长度为：

倒格矢的核心意义在于：描述布拉格衍射条件时，晶体能够衍射的波矢变化量恰好等于某个倒格矢，这使得衍射条件的表达大为简化。

第一布里渊区

布里渊区（Brillouin Zone）是倒格空间中的一个特定区域——以某一格点为中心，到所有最近邻倒格点的垂直平分面所围成的最小封闭区域，称为第一布里渊区。

对于一维晶格（晶格常数 $a$），第一布里渊区的范围为：

布里渊区的重要性在于：晶体中电子的运动状态由波矢 $\vec{k}$ 描述，由于晶格的周期性，所有物理上不等价的 $\vec{k}$ 都落在第一布里渊区内。第一布里渊区包含了描述电子在晶体中运动所需的全部独立信息。

自由电子模型

电子气与量子化能级

金属良好导电性的根源在于其内部存在大量可以自由移动的电子。早期的德鲁德（Drude）模型将这些电子视为经典气体分子，虽然能解释基本的导电性，却在解释电子比热时严重失败。

量子力学给出了正确的图像：金属中的自由电子被约束在金属体积内，其能量是量子化的。由于泡利不相容原理，每个量子态最多只能容纳两个自旋方向相反的电子，因此电子必须从最低能级开始逐个填充，直到所有电子都被安置为止，形成一种特殊的分布状态——费米-狄拉克分布。

费米能级

在绝对零度（$T = 0\,\text{K}$）时，电子填充的最高能级所对应的能量称为费米能量（Fermi Energy），记为 $E_F$。费米能量与金属中自由电子数密度 $n$ 的关系为：

其中 $\hbar = 1.055 \times 10^{-34}\;\mathrm{J \cdot s}$ 为约化普朗克常数，$m_e = 9.11 \times 10^{-31}\;\mathrm{kg}$ 为电子质量。

以铜为例，$n \approx 8.5 \times 10^{28}\,\text{m}^{-3}$，计算得 $E_F(\text{Cu}) \approx 7.0\,\text{eV}$。这对应的等效温度约为 ，远高于室温（约 ），说明室温下铜中的电子仍处于高度量子化状态，与经典气体有本质区别。

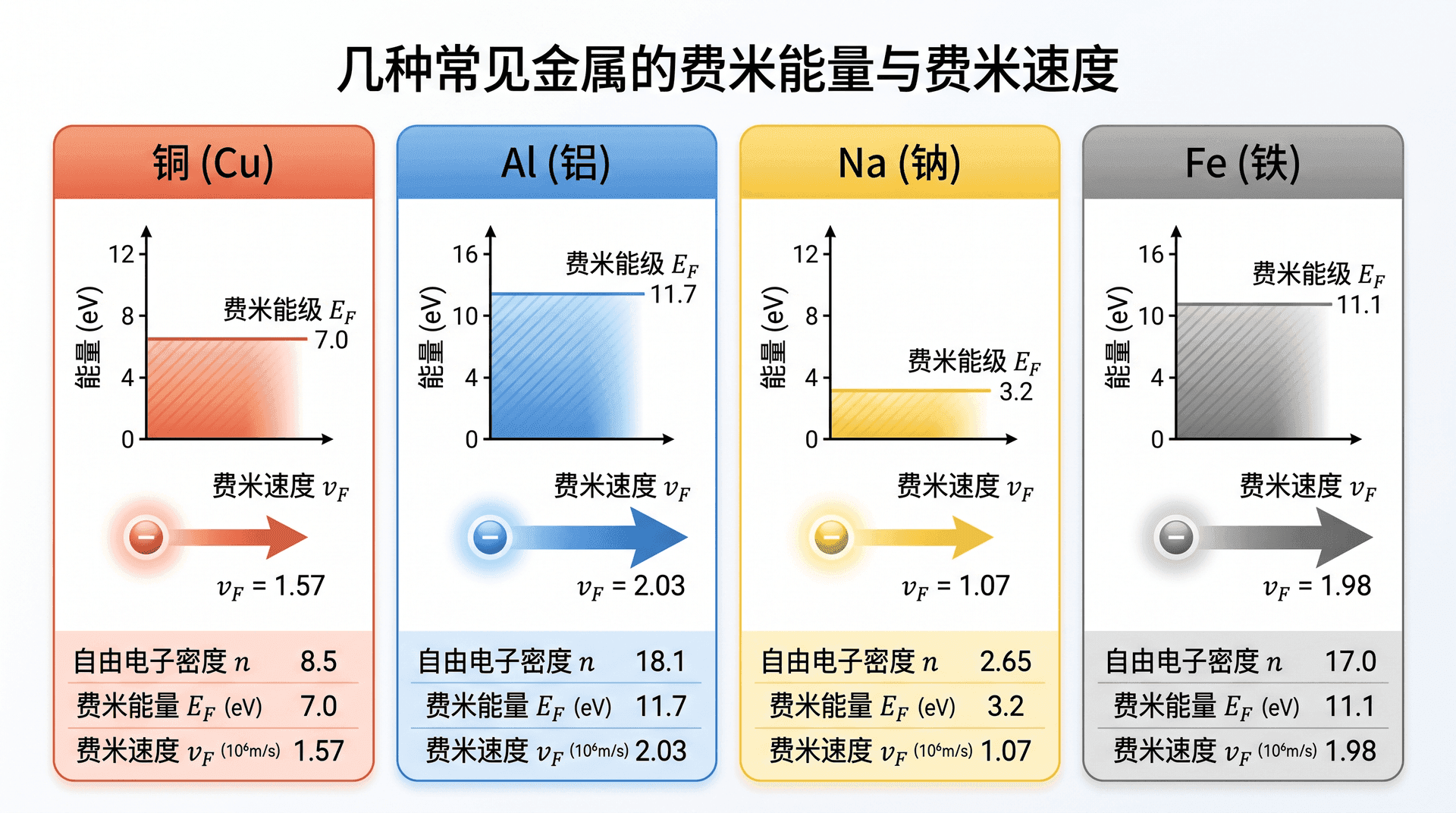

下表列出几种常见金属的费米能量和费米速度（对应费米能量的电子运动速度 $v_F = \sqrt{2E_F/m_e}$）：

铜的费米速度约为光速的 $0.5\%$——即使在绝对零度，费米面附近的电子也在以极高速度运动。这完全是量子效应（泡利不相容原理迫使电子占据高能态），而非热运动的结果。

电子比热

经典理论预言金属中每个自由电子对热容的贡献约为 $\frac{3}{2}k_B$（与单原子气体分子相同），但实验测量值比这小约100倍。这是经典理论的重大失败。

量子自由电子模型给出了正确解释：由于泡利不相容原理，室温下只有费米面附近能量在 $k_BT$ 范围内的少数电子才能被热激发。这部分电子的比例约为：

只有不到 $0.4\%$ 的电子参与热激发，这直接解释了电子比热远低于经典预言的原因。量子理论给出的电子摩尔热容为：

电子比热与温度成正比，在极低温下通过精密热容测量可以验证这一预言，实验结果与理论高度吻合。

能带理论

周期性势场与禁带的形成

自由电子模型将晶体中的电子视为在均匀背景中运动，完全忽略了晶格离子实产生的周期性势场。考虑这一势场后，电子能量与波矢 $k$ 的关系（色散关系）就不再是简单的抛物线，而在布里渊区边界处出现禁带（Band Gap）——某些能量范围内不存在允许的电子态。

禁带的物理来源：当电子的波长满足布拉格衍射条件时，正向和反向传播的电子波叠加形成两种驻波。一种驻波的概率密度集中在离子实处（势能低，能量低），另一种集中在离子实之间（势能高，能量高），两种状态的能量差就形成了禁带。

导体、绝缘体与半导体

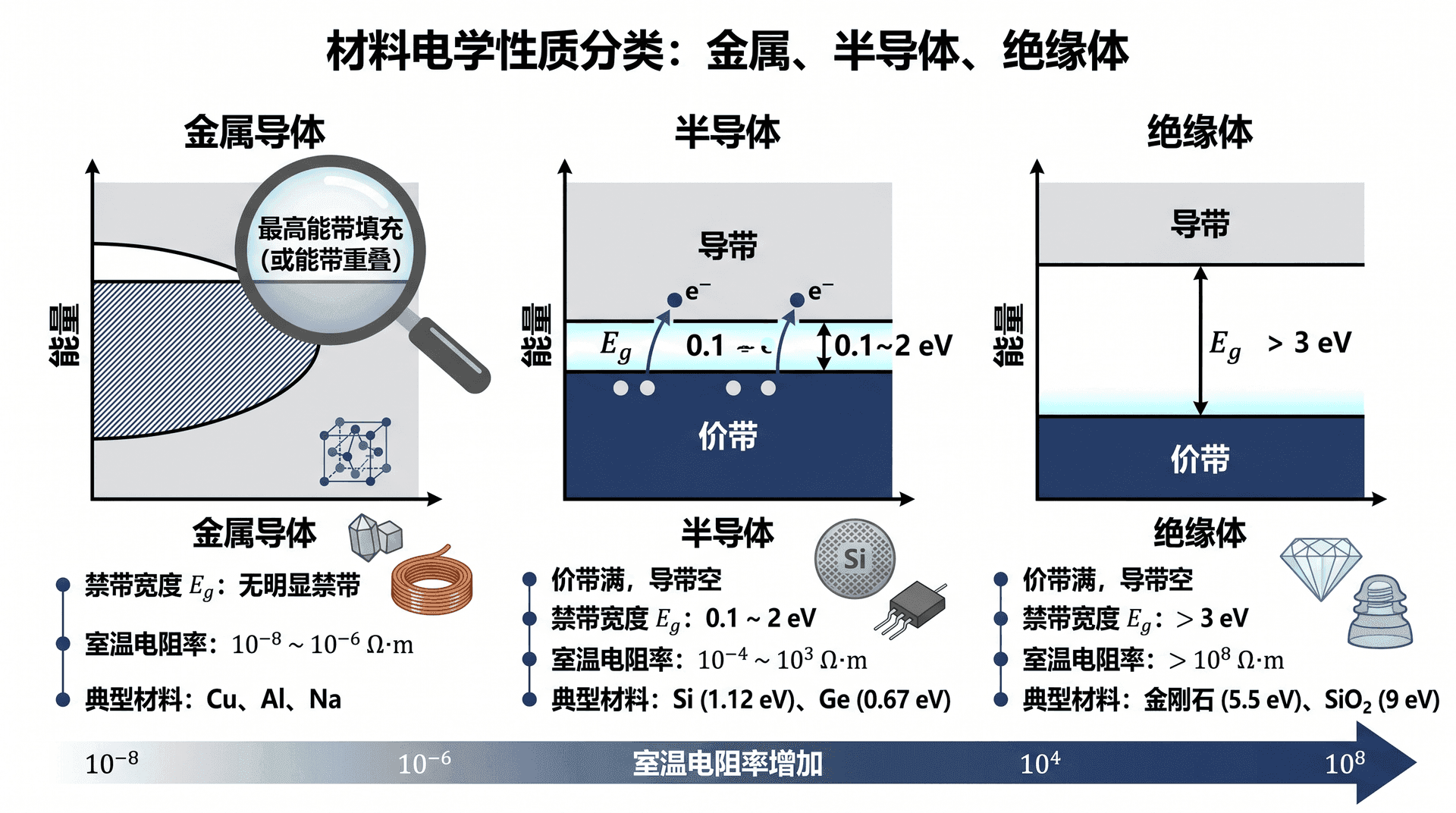

按照能带结构，固体材料分为三类，区分关键在于禁带宽度 $E_g$ 和能带的填充情况：

完全填满的能带（满带）中的电子无法对电流产生贡献——就像完全堵满的道路上没有通行空间，即使施加电场，电子也找不到空余量子态可以跃迁；部分填充的能带才是导电的来源。

金属的最高能带只有一部分被电子填充（如钠），或者两个相邻能带发生重叠（如铜、铝），电子在外加电场下可以自由加速，因而导电性良好，且电阻率随温度升高而增大（热振动加剧散射）。

绝缘体的价带完全填满，导带完全空着，中间禁带宽度超过 $3\,\text{eV}$。室温下热激发能量（约 $0.025\,\text{eV}$）远不足以让电子跨越禁带，因此几乎不导电。

半导体与绝缘体结构类似，区别仅在于禁带较窄（约 $1\,\text{eV}$）。室温下有少量电子能被热激发越过禁带进入导带，同时在价带留下空余位置——称为空穴（Hole）——电子和空穴都能参与导电。被激发的电子数目随温度按指数规律变化：

这解释了半导体最典型的特征：电阻率随温度升高而急剧下降，与金属恰好相反。

以硅为例，$E_g = 1.12\,\text{eV}$，室温（$T = 300\,\text{K}$，$k_BT \approx 0.026\,\text{eV}$）时：

纯硅的导电性极弱。但只需引入百万分之一量级的杂质原子（掺杂，Doping），就能将导电性提升数百万倍，这正是半导体器件制造的核心技术。

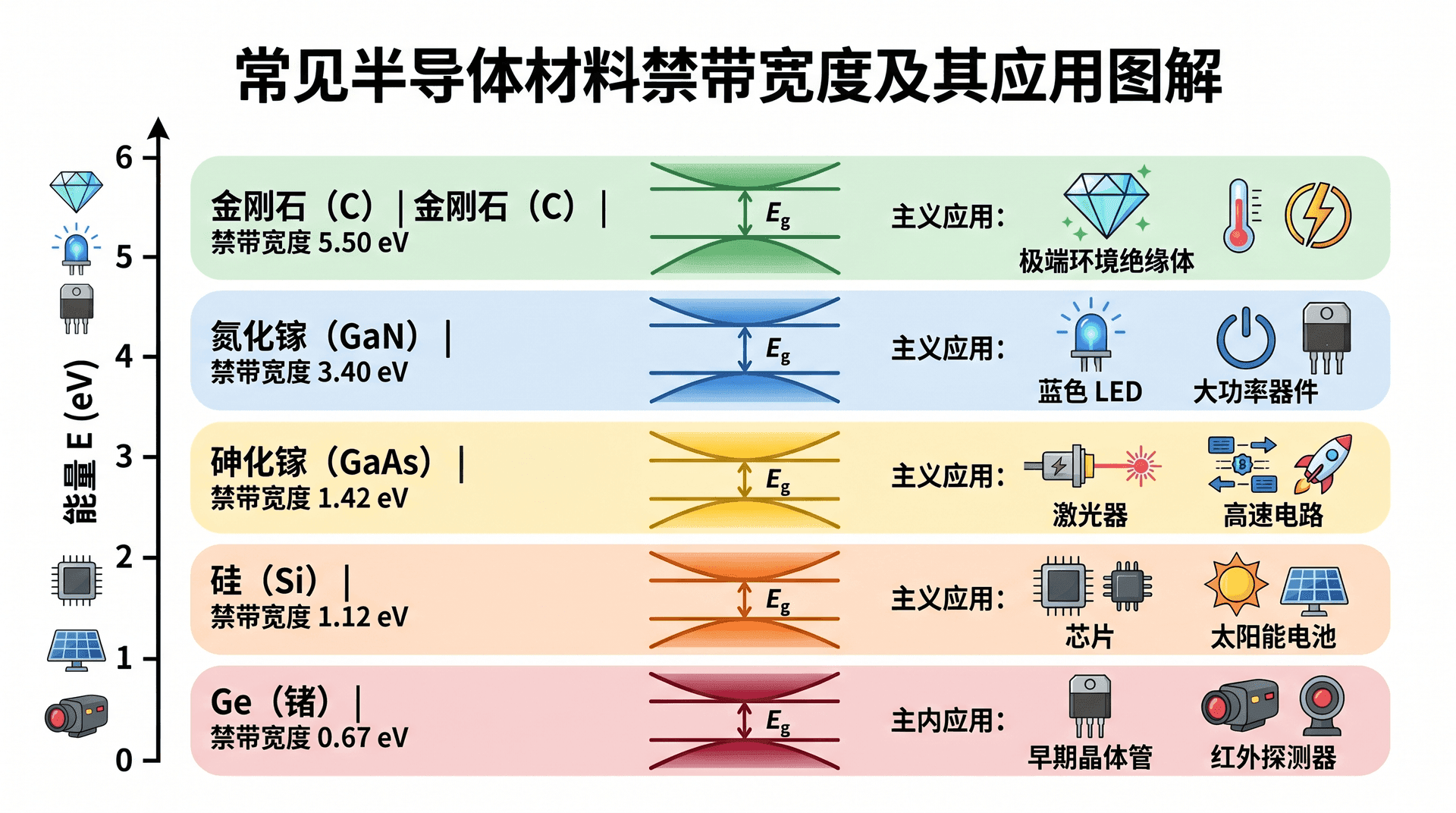

下表对比了几种典型半导体材料的禁带宽度及其主要应用：

练习题

选择题

第1题　关于晶体结构，下列说法正确的是：

A. 非晶体（如玻璃）内部原子完全无序，不存在任何短程有序性

B. 面心立方（FCC）晶胞等效包含的原子数为 2

C. 体心立方（BCC）晶胞等效包含的原子数为 2

D. 晶格常数是指晶体中最近邻两原子之间的距离

第2题　用波长 $\lambda = 0.154\,\text{nm}$ 的 X 射线照射某金属晶体，某晶面族的一级衍射峰（$n = 1$）出现在掠射角 $\theta = 14.2°$ 处。该晶面的面间距 $d$ 最接近：

A. $0.077\,\text{nm}$

B. $0.154\,\text{nm}$

C. $0.313\,\text{nm}$

D. $0.628\,\text{nm}$

第3题　关于金属中自由电子的量子行为，下列说法正确的是：

A. 绝对零度下，金属中所有自由电子的动能均为零

B. 费米能量越大的金属，其自由电子数密度越小

C. 铜的费米速度约为 $1.57 \times 10^6\,\text{m/s}$，这是由室温热运动引起的

D. 室温下只有费米面附近极少数电子能被热激发，这解释了电子比热远小于经典预言的原因

第4题　某材料在室温下几乎不导电，但将其加热后电阻率迅速下降；另测得其禁带宽度约为 $1.4\,\text{eV}$。该材料最可能是：

A. 铜（Cu，金属）

B. 金刚石（$E_g = 5.5\,\text{eV}$）

C. 砷化镓（GaAs，$E_g \approx 1.42\,\text{eV}$）

D. 氧化铝（$\text{Al}_2\text{O}_3$，$E_g \approx 8\,\text{eV}$）

计算题

第5题　已知铜（Cu）为 FCC 晶体，晶格常数 $a = 3.61 \times 10^{-10}\,\text{m}$，摩尔质量 $M = 64\,\text{g/mol}$，密度 $\rho = 8.9 \times 10^3\,\text{kg/m}^3$，阿伏伽德罗常数 。每个铜原子贡献 1 个自由电子。

（1）计算铜晶胞的体积 $V_{\text{cell}}$（$\text{m}^3$）。

（2）根据铜的密度和摩尔质量，估算铜的自由电子数密度 $n$（$\text{m}^{-3}$）。

（3）利用公式

其中 $\hbar = 1.055 \times 10^{-34}\,\text{J}\cdot\text{s}$，$m_e = 9.11 \times 10^{-31}\,\text{kg}$，，计算铜的费米能量 （以 eV 为单位）。

第6题　已知硅（Si）的禁带宽度 $E_g = 1.12\,\text{eV}$，玻尔兹曼常数 $k_B = 8.62 \times 10^{-5}\,\text{eV/K}$。

（1）在室温 $T_1 = 300\,\text{K}$ 时，计算 $k_BT_1$ 的值（eV），并计算热激发因子 $$。

（2）在 $T_2 = 600\,\text{K}$ 时，重新计算热激发因子 $\exp\!\left(-\dfrac{E_g}{2k_BT_2}\right)$，并与室温结果相比，说明导电载流子数目变化了多少倍。

（3）根据计算结果，定性解释为何半导体器件需要在较低温度下稳定工作，而过热会导致器件失效。

最接近选项 C（$0.313\,\text{nm}$）。

（2）自由电子数密度：

铜的原子数密度为：

$n_{\text{atom}} = \frac{\rho N_A}{M} = \frac{8.9 \times 10^3 \times 6.02 \times 10^{23}}{64 \times 10^{-3}} \approx 8.4 \times 10^{28}\,\text{m}^{-3}$

每个铜原子贡献 1 个自由电子，故 $n \approx 8.4 \times 10^{28}\,\text{m}^{-3}$。

（3）费米能量：

$3\pi^2 n = 3 \times 9.87 \times 8.4 \times 10^{28} \approx 2.49 \times 10^{30}\,\text{m}^{-3}$

$(3\pi^2 n)^{2/3} = (2.49 \times 10^{30})^{2/3} \approx 1.85 \times 10^{20}\,\text{m}^{-2}$

$E_F = \frac{(1.055 \times 10^{-34})^2}{2 \times 9.11 \times 10^{-31}} \times 1.85 \times 10^{20} = \frac{1.113 \times 10^{-68}}{1.822 \times 10^{-30}} \times 1.85 \times 10^{20}$

$= 6.11 \times 10^{-39} \times 1.85 \times 10^{20} \approx 1.13 \times 10^{-18}\,\text{J}$

$E_F = \frac{1.13 \times 10^{-18}}{1.60 \times 10^{-19}} \approx \textbf{7.1\,\text{eV}}$

铜的费米能量约为 7.1 eV，与标准值 $7.0\,\text{eV}$ 吻合良好。

$\frac{E_g}{2k_BT_1} = \frac{1.12}{2 \times 0.0259} = \frac{1.12}{0.0518} \approx 21.6$

$\exp\!\left(-\frac{E_g}{2k_BT_1}\right) = e^{-21.6} \approx 4.1 \times 10^{-10}$

（2）600 K 热激发因子：

$k_BT_2 = 8.62 \times 10^{-5} \times 600 \approx 0.0517\,\text{eV}$

$\frac{E_g}{2k_BT_2} = \frac{1.12}{2 \times 0.0517} = \frac{1.12}{0.1034} \approx 10.8$

$\exp\!\left(-\frac{E_g}{2k_BT_2}\right) = e^{-10.8} \approx 2.0 \times 10^{-5}$

两者之比：

$\frac{2.0 \times 10^{-5}}{4.1 \times 10^{-10}} \approx 4.9 \times 10^4$

温度从 300 K 升至 600 K，导电载流子数目增加了约 5 万倍。

（3）定性解释：

半导体器件的工作原理依赖于精确控制掺杂引入的少量载流子（通常在 $10^{16} \sim 10^{18}\,\text{m}^{-3}$ 量级）。若温度过高，本征热激发产生的载流子数目急剧增大，会淹没掺杂贡献的载流子，使器件失去设计的电学特性（如 p-n 结正反向导通之分彻底消失），最终导致器件功能失效。这就是集成电路芯片必须控制工作温度（通常不超过 85°C～125°C）的根本物理原因。
