仪器测量基础
在现代生物技术实验室中，各种精密仪器设备是我们探索生命奥秘的重要工具。从基础的天平到复杂的光谱仪，从简单的温度计到精密的pH计，这些仪器的准确运行都依赖于电学和测量学的基本原理。理解这些仪器的工作原理不仅能够帮助我们正确使用设备，更能在仪器出现异常时快速诊断问题。本章将从测量系统的基本构成出发，深入探讨电学基础知识及其在生物实验仪器中的应用。
测量系统的基本组成

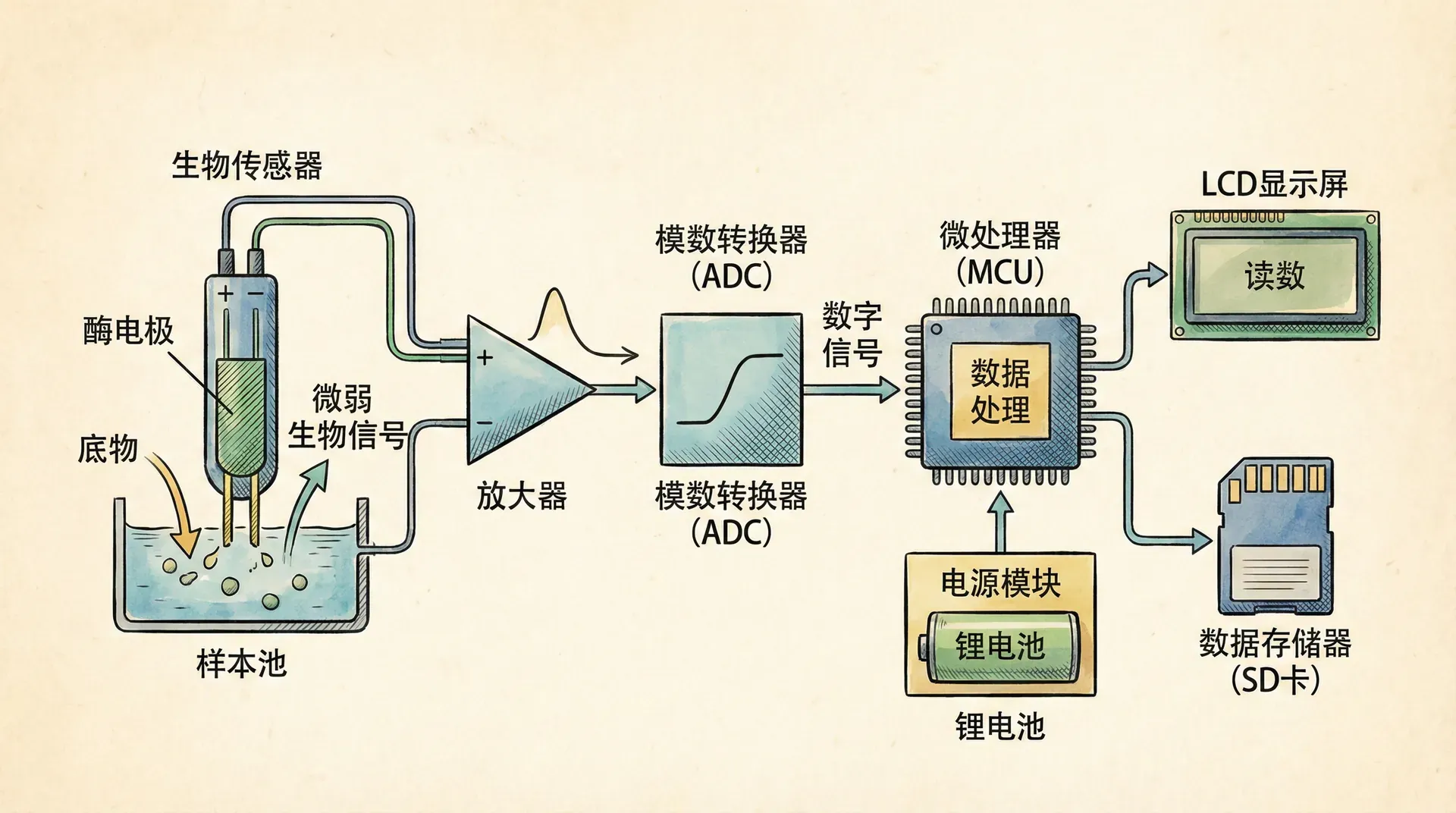

走进任何一个生物技术实验室，我们都会看到各式各样的测量仪器。这些看似复杂的设备实际上都遵循着相似的工作原理。一个完整的测量系统通常由传感器、信号调理单元、数据处理单元和显示输出单元四个核心部分构成。
传感器是测量系统的“感觉器官”，它负责将被测量的物理量或化学量转换为电信号。以实验室中常用的pH计为例，其玻璃电极就是一种传感器，它能够将溶液的氢离子浓度转换为电位差。在北京大学生命科学学院的实验室中，科研人员使用pH计测量缓冲液时，玻璃电极内外膜两侧的pH差异会产生约59毫伏/pH单位的电位变化。这个微弱的电信号需要经过后续的处理才能转化为我们能够读取的数字。
信号调理单元的作用是将传感器产生的微弱电信号放大、滤波并转换为标准信号。这一过程类似于我们使用扩音器放大声音。在实际应用中，pH计的电位信号通常只有几毫伏到几百毫伏，这样微弱的信号很容易受到环境电磁干扰的影响。因此，信号调理电路会先将这个信号放大数千倍，同时滤除50赫兹的工频干扰（这是我国电网的标准频率）。
数据处理单元是测量系统的“大脑”，现代仪器中通常使用微处理器或专用芯片来完成这一功能。它会对调理后的信号进行数字化处理，应用校准参数，并计算出最终的测量结果。以上海交通大学生物医学工程学院开发的血糖仪为例，微处理器不仅要处理电流信号，还要根据预存的校准曲线计算出血糖浓度，并进行温度补偿以确保结果的准确性。
显示输出单元将处理后的数据以人类可读的形式呈现出来。早期的仪器使用指针式表盘或数码管显示，现代仪器则普遍采用液晶显示屏甚至触摸屏。更先进的仪器还能通过USB接口或无线网络将数据传输到计算机进行进一步分析。清华大学医学院的研究团队在进行大规模细胞培养实验时，会将培养箱内的温度、湿度和CO₂浓度数据实时传输到服务器，通过物联网技术实现远程监控和数据记录。
测量系统的准确性和可靠性取决于其最薄弱的环节。即使拥有高精度的传感器和先进的数据处理算法，如果信号调理环节存在缺陷，整个系统的性能也会大打折扣。
测量系统中还有一个容易被忽视但极其重要的概念——溯源性。这意味着任何测量结果都应该能够通过连续的校准链条追溯到国际或国家标准。在中国，中国计量科学研究院负责维护国家测量标准。以质量测量为例，所有实验室天平的校准砝码最终都要溯源到北京的国家千克基准。这种严格的溯源体系确保了不同实验室、不同地区甚至不同国家之间测量结果的可比性。
电学基础原理
要真正理解生物实验仪器的工作原理，我们必须掌握一些基础的电学知识。电学的三个核心概念——电流、电压和电阻，就像理解水流系统需要掌握水流量、水压和管道阻力一样重要。

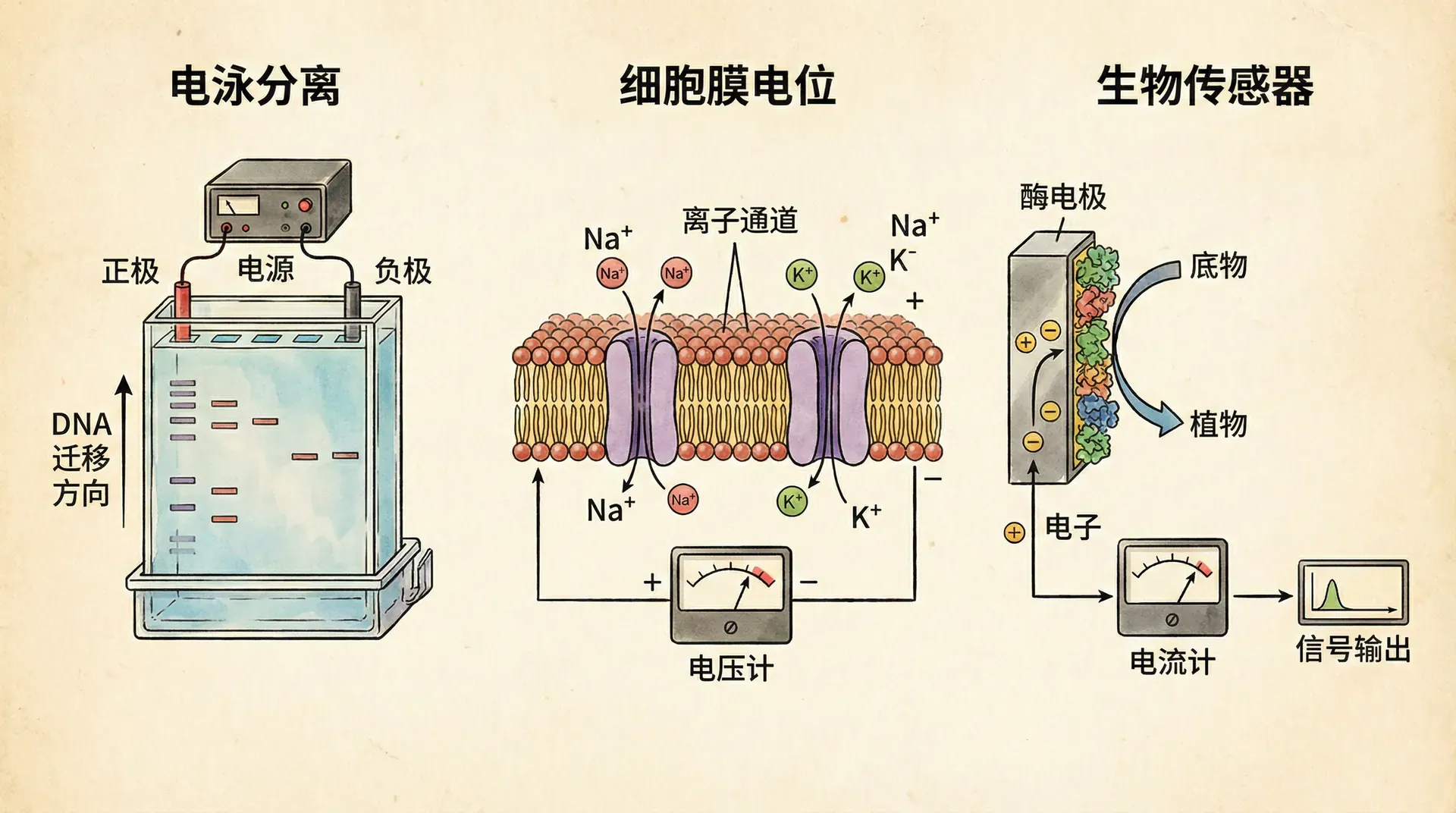

电流是电荷的定向移动，其单位是安培（A）。在生物实验室中，我们接触到的电流范围非常广泛。使用电泳仪进行DNA分离时，通常会设置50到200毫安的电流；而在进行细胞电融合实验时，施加的脉冲电流可能只有几微安。中山大学生命科学学院在研究神经元电生理特性时，使用膜片钳技术记录单个离子通道的电流，这些电流信号的大小仅为皮安级别（10⁻¹²安培）。这就好比我们既要能够测量长江的滔滔江水，也要能够精确计数从水龙头滴下的每一滴水。
电压是推动电荷移动的“电动力”，其单位是伏特（V）。电压的本质是两点之间的电位差，就像水在高低落差之间流动一样。实验室常用的电源电压有多种规格：普通的交流市电是220伏，实验台上的直流稳压电源通常提供5伏、12伏或24伏的输出，而微量移液器中使用的电池只有1.5伏。在进行Western Blot实验时，蛋白质转膜步骤需要施加100伏左右的直流电压，这个电压足以驱动带电的蛋白质分子从凝胶迁移到硝酸纤维素膜上。
电阻是阻碍电流流动的物理量，单位是欧姆（Ω）。不同材料的电阻特性差异巨大。铜导线的电阻率很低，这使它成为理想的导电材料；而橡胶和塑料的电阻率极高，因此被用作绝缘材料。在设计加热搅拌器时，工程师会使用电阻丝作为发热元件，通常采用镍铬合金制成的电阻丝，其电阻值在10到100欧姆之间。当电流通过电阻时会产生热量，这种现象称为焦耳效应，我们在实验室中使用的所有加热设备都是基于这一原理工作的。
这三个基本量之间的关系由欧姆定律精确描述：电流等于电压除以电阻（I = V/R）。这个简单而优雅的公式是理解电路行为的基础。如果我们在PCR仪的加热模块上测得12伏的电压，而加热电阻为4欧姆，那么流过的电流就是3安培。这个电流在电阻上产生的功率为36瓦（功率P = VI = 12×3 = 36W），这些能量最终转化为热量，将反应管中的溶液加热到所需的温度。
在实际的仪器使用中，我们还需要理解交流电和直流电的区别。交流电的方向和大小周期性变化，我国的市电频率为50赫兹，意味着电流方向每秒钟改变100次。而直流电的方向和大小保持恒定，电池和经过整流的电源提供的都是直流电。大多数电子仪器内部使用的是直流电，因此需要将市电通过变压器降压、整流和稳压转换为所需的直流电压。复旦大学生物医学研究院的PCR仪内部就配备了这样一套完整的电源系统，将220伏交流市电转换为仪器各部分所需的不同直流电压。
电路的基本原理
理解电路原理对于诊断仪器故障和优化实验条件至关重要。电路是电流流动的路径，可以简单如一个电池连接一个灯泡，也可以复杂如现代分光光度计中包含数千个电子元件的控制电路。
最基本的电路包含三个要素：电源、负载和导线。电源提供电能，可以是电池、电源适配器或稳压电源；负载是消耗电能的器件，如电阻、电机或LED指示灯；导线则为电流提供低阻抗的通路。在北京协和医学院的免疫实验室中，ELISA酶标仪的光源电路就是一个典型的例子：稳压电源提供12伏直流电，通过导线连接到卤钨灯泡（负载），灯泡发光后供检测系统使用。
电路的连接方式主要有串联和并联两种。串联电路中，电流只有一条路径，各元件依次连接，电流处处相等，总电阻等于各电阻之和。这种连接方式的特点是“牵一发而动全身”——如果其中一个元件损坏断路，整个电路就会停止工作。老式节日彩灯就是串联电路，一个灯泡烧坏会导致整串灯都不亮。在实验室中，我们通常会避免这种设计，因为它会降低系统的可靠性。
并联电路中，各元件分别连接在电源的两端，彼此独立工作。每个支路的电压相同，总电流等于各支路电流之和。并联电路的优点是各支路互不影响，一个元件损坏不会影响其他元件的工作。实验室中的配电系统就采用并联方式，这样每台仪器都能独立工作，互不干扰。华中科技大学生命科学与技术学院的实验室配备了20个独立的电源插座，都是并联连接到主电源上的，即使有一台仪器发生短路跳闸，也不会影响其他仪器的正常运行。

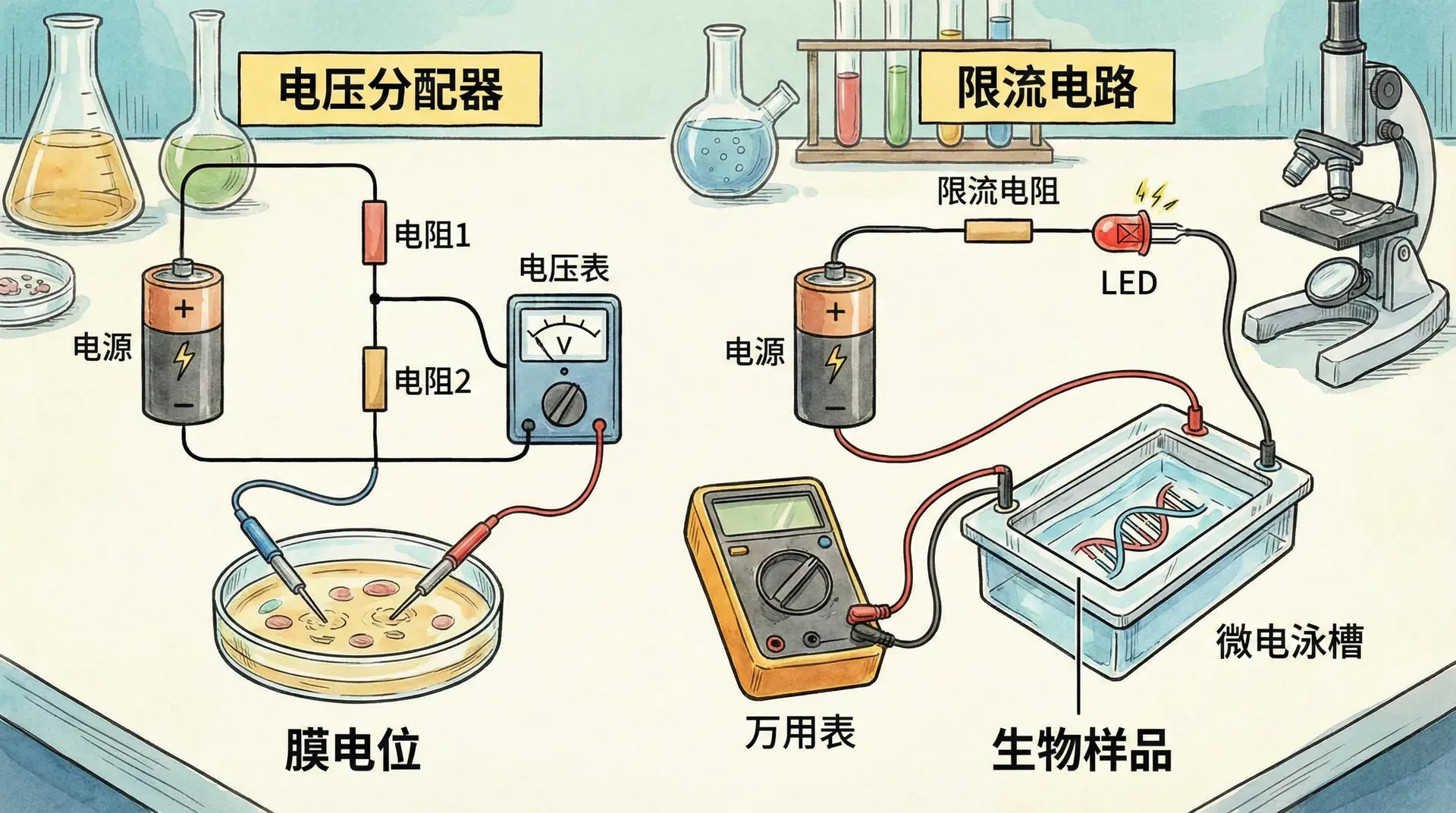

实验仪器中还广泛应用分压电路和限流电路。分压电路利用串联电阻来获得所需的电压值，这在调节传感器灵敏度时非常有用。限流电路则通过串联电阻来限制电流大小，保护精密元件不被过大电流损坏。南京大学生命科学学院在自制凝胶成像系统时，就使用了限流电阻来保护昂贵的CCD相机，确保即使在电压波动的情况下，流经相机的电流也不会超过安全值。
电路设计的一个基本原则是安全第一，所有可能接触人体的部分都必须有可靠的绝缘保护，所有大功率器件都应该配备过流和过热保护装置。
短路和开路是电路中最常见的两种故障。短路是指电流绕过负载直接从电源正极流向负极，导致电流急剧增大，可能引起电源损坏或导线过热起火。因此，配电系统中都会安装保险丝或断路器作为保护装置。开路则是指电路中出现断点，电流无法流通，导致设备无法工作。在维修实验仪器时，首先要检查是否存在这两种基本故障。
接地是电路设计中另一个至关重要的概念。地线为电流提供了一条返回大地的安全通路，能够有效防止触电事故。更重要的是，良好的接地能够为精密测量提供稳定的参考电位。在使用膜片钳记录神经元电活动时，即使几毫伏的电位波动都会影响记录质量，因此实验台必须可靠接地，有时甚至需要单独埋设地线以确保接地电阻足够小。中国科学院生物物理研究所的电生理实验室配备了专用的电生理接地系统，接地电阻控制在4欧姆以下。
电子元件与功能单元
现代生物实验仪器的控制和测量功能都依赖于各种电子元件的协同工作。了解这些元件的特性有助于我们理解仪器的工作原理，并在出现问题时进行初步诊断。
电阻器是最基本的电子元件，其主要功能是限制电流和分配电压。实验室仪器中使用的电阻器多种多样，从毫欧级的电流采样电阻到兆欧级的输入保护电阻。电阻器的功率等级也很重要，低功率电阻只能承受0.125瓦或0.25瓦的功率，而加热电路中使用的功率电阻可以达到几十瓦甚至上百瓦。电阻器的阻值通常用色环标注，例如棕黑红金表示1000欧姆、精度5%。在维修老旧的电泳仪时，如果发现某个电阻颜色发黑或开裂，通常说明它已经过载损坏，需要更换。
电容器能够储存电荷，在电路中起到滤波、耦合和储能的作用。在开关电源中，大容量的电解电容用于平滑脉动电压；在信号放大电路中，小容量的瓷片电容用于隔离直流成分。浙江大学生命科学学院的研究人员在维护荧光显微镜时发现，光源闪烁问题往往是由于滤波电容老化失效导致的。电容的容量单位是法拉（F），但实际应用中更常用的是微法（μF）和皮法（pF）。
二极管具有单向导电性，只允许电流从阳极流向阴极，这一特性使它成为整流电路的核心元件。发光二极管（LED）在电流通过时会发光，现在广泛用作各种指示灯。在PCR仪的加热盖上，通常会安装一个红色LED来指示加热状态。稳压二极管能够在反向击穿区维持恒定电压，常用于基准电压源和过压保护电路。
晶体管是现代电子学的基石，可以看作是电流控制的开关或放大器。在生物传感器的信号放大电路中，晶体管将微弱的传感器信号放大到可以被后续电路处理的水平。场效应晶体管（FET）具有极高的输入阻抗，特别适合用于放大高阻抗源的信号，如pH电极产生的电位信号。上海生物化学与细胞生物学研究所开发的生物传感器系统中，就采用了高性能的运算放大器（由多个晶体管组成的集成电路）来处理传感器信号。
集成电路（IC）将大量电子元件集成在一块硅片上，极大地提高了电路的集成度和可靠性。现代仪器中，微控制器（MCU）是最常见的集成电路，它包含了处理器、内存和各种输入输出接口。例如，一台全自动酶标仪可能使用ARM Cortex系列的32位微控制器，运行频率达到100兆赫兹以上，能够快速完成复杂的数据处理和设备控制任务。
传感器是将非电学量转换为电信号的关键元件。温度传感器中的热敏电阻，其阻值随温度变化而变化，细胞培养箱就是利用这一特性来监测和控制温度的。光敏传感器如光电二极管能够将光信号转换为电流信号，分光光度计正是基于这一原理测量溶液的吸光度。压力传感器在高压液相色谱系统中用于监测泵的输出压力，确保色谱分离过程的稳定性。
功率器件用于驱动大功率负载，如电机、加热器和电磁阀。在全自动移液工作站中，步进电机通过精确的电脉冲控制实现移液器的三维定位，其驱动电路就使用了专门的功率晶体管或集成驱动芯片。厦门大学海洋与地球学院的研究人员在开发海洋生物采样设备时，使用了大功率MOSFET来控制水下电机，这种晶体管能够承受几十安培的电流而不会过热损坏。
在触碰任何电子元件之前，务必确保电源已经切断并且大电容已经放电。即使设备关闭，大容量电容中仍可能储存有危险电压，这是维修电子设备时最常见的安全隐患。
仪器安全与质量控制
实验室仪器的安全使用和定期维护是确保实验结果可靠性和人员安全的重要保障。一台精密的仪器可能价值数十万甚至上百万元，不当操作或缺乏维护不仅会影响其性能，还可能造成严重的安全事故。
电气安全是仪器使用中的首要考虑因素。所有大型仪器都应该连接到带有接地保护的电源插座，接地线必须可靠连接。四川大学生命科学学院在2015年曾发生过一起安全事故：一台老旧的电泳仪因长期未进行安全检查，接地线脱落，当学生触摸金属外壳时感到明显麻手。事后检查发现，该仪器的变压器绝缘层老化，导致高压漏电到外壳。这个案例提醒我们，任何仪器都应该定期进行安全检查，特别是那些使用年限较长的设备。

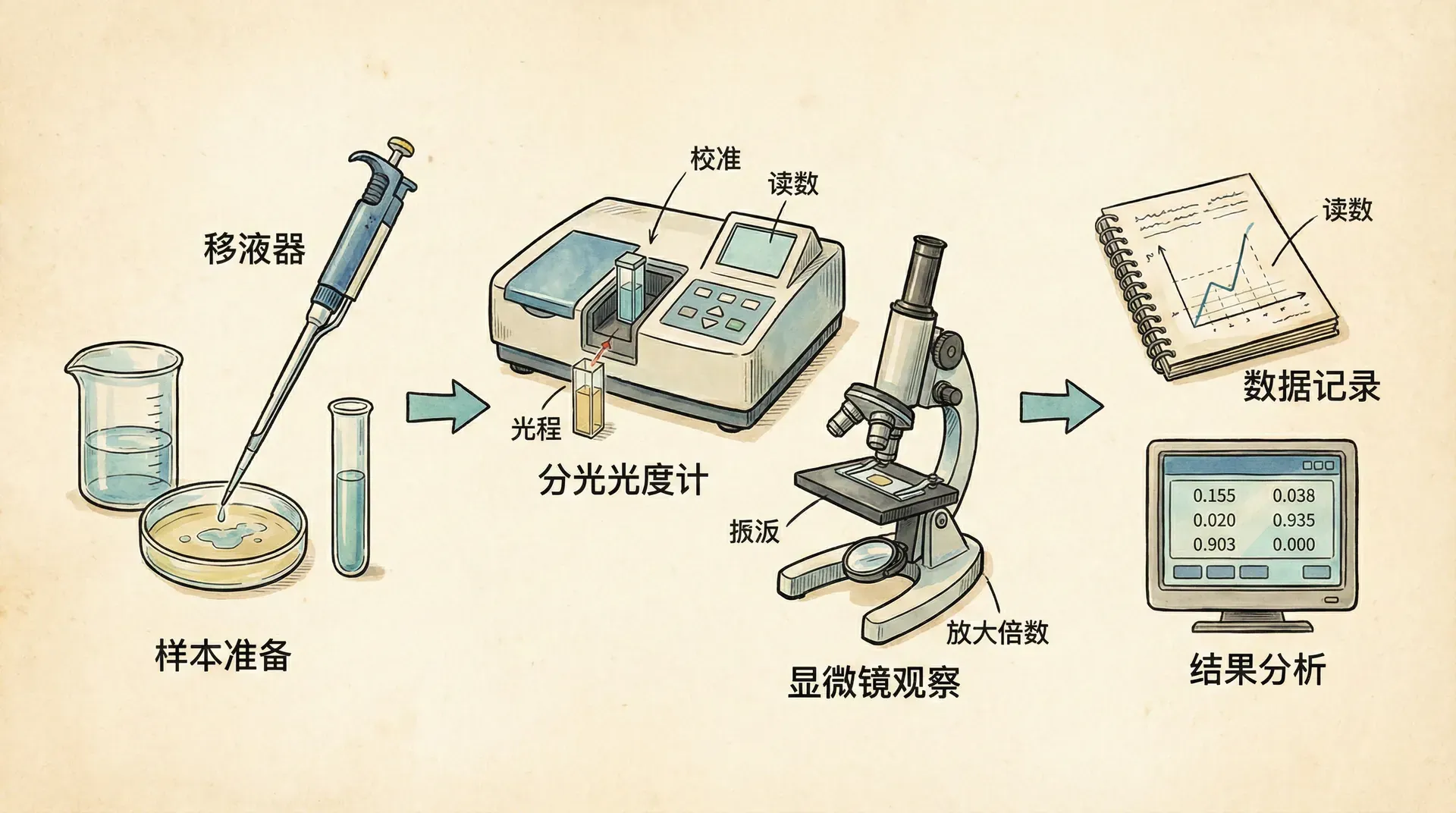

仪器的日常维护包括清洁、润滑、紧固和校准等内容。清洁工作看似简单，但对精密仪器却至关重要。例如，分光光度计的比色皿如果沾有指纹或灰尘，会严重影响测量准确性；显微镜的物镜如果沾染灰尘，会降低成像质量。使用无尘布和专用清洁剂是正确的做法，千万不要用普通纸巾擦拭光学元件，因为纸张纤维可能划伤镜面。
校准是保证测量准确性的关键环节。不同类型的仪器有不同的校准要求和周期。天平通常需要每天开机时使用标准砝码进行校准，pH计在每次使用前需要用标准缓冲液进行两点或三点校准，移液器则建议每三个月进行一次容量校准。山东大学生命科学学院建立了完善的仪器校准记录系统，每台仪器都有专门的校准记录本，详细记录每次校准的日期、使用的标准物质、校准结果和操作人员，这种做法值得其他实验室学习。
质量控制样品的使用是监测仪器性能的有效手段。在临床实验室中，每天都会使用已知浓度的质控样品进行测试，将结果记录在质控图上。如果质控结果连续几天偏离目标值或出现明显趋势，说明仪器可能需要维护或重新校准。北京大学第三医院检验科采用了西格玛质控体系，通过统计学方法严格监控各项生化检测指标的质量，确保临床检验结果的可靠性。
预防性维护是延长仪器寿命的重要措施。根据仪器厂商的建议，定期更换易损件、清洁光学系统、润滑运动部件、紧固松动螺丝，这些看似繁琐的工作能够显著降低故障率。哈尔滨工业大学生命科学中心的设备管理员建立了详细的维护计划表，将所有仪器的维护工作分解为日常维护、月度维护和年度维护三个层次，确保每台仪器都能得到及时的关注。
仪器使用记录也是质量控制体系的重要组成部分。记录应该包括使用日期、使用人、样品信息、测试条件和结果等内容。这些记录不仅在出现争议时可以作为追溯依据，更重要的是，通过分析这些数据可以发现仪器的异常趋势，提前采取预防措施。在符合GLP（良好实验室规范）或GMP（药品生产质量管理规范）要求的实验室中，详细的记录是强制性要求，任何未记录的操作都被视为未发生。
环境条件对仪器性能的影响也不容忽视。多数精密仪器要求在温度20-25℃、相对湿度40-60%的环境中工作。温度过高会导致电子元件性能不稳定，湿度过大可能引起电路板腐蚀或短路。中国科学技术大学生命科学学院在设计超净间时，专门为质谱仪和高分辨率显微镜配备了独立的空调系统，将温度波动控制在±1℃以内，确保这些对环境极为敏感的仪器能够稳定运行。
建立完善的仪器管理制度，包括操作规程、维护计划、校准记录和应急预案，是保证实验室高效运转的基础。优秀的实验室不仅需要先进的设备，更需要科学的管理体系。
最后，每个实验室都应该制定详细的仪器操作规程（SOP），新进人员必须经过培训和考核后才能独立操作仪器。操作规程应该包括开机顺序、参数设置、样品装载、数据采集、关机步骤和简单故障排除等内容。规程应该张贴在仪器旁的醒目位置，便于随时查阅。南开大学生命科学学院要求所有高价值仪器都必须有经过培训认证的专人负责，普通使用者只能在专人指导下使用，这种做法有效降低了仪器损坏率和人身伤害事故的发生概率。
小结
通过系统学习测量系统的组成、电学基础原理、电路工作机制和电子元件特性，我们将在后续内容中深入学习各种具体测量技术，这些知识不仅帮助我们正确使用实验室仪器，更重要的是培养了一种科学的思维方式——理解原理、规范操作、注重细节、追求精确。这正是一名优秀生物技术工作者应该具备的基本素养。
此外，在测量系统的学习过程中，我们学会了如何分析仪器产生误差的原因、识别潜在的风险点，并能够及时采取有效的纠正措施。这种能力对于科研和生产中的数据可靠性至关重要。通过大量案例和实验操作，我们不仅掌握了理论，而且加深了对实际应用的理解，从而能够独立思考和解决实际问题。
系统性地梳理相关知识内容，还有助于我们构建完整的知识网络，为后续的自主学习和技术创新提供了支持。在面对新型仪器、新技术或复杂实验情境时，已具备的基础知识能够帮助我们快速适应、灵活应对，提高创新能力和综合素养。总之，这一阶段的学习为未来在生物技术领域的持续进步和职业发展打下了坚实的基础。
