结构节点与细部设计

结构节点是建筑结构体系中各类主要构件（如梁、柱、墙、板等）之间实现刚性或柔性连接的关键部位。它不仅决定了各个构件之间力流的合理传递与变形的协调，更直接关系到建筑整体的安全性、耐久性以及美学表现。例如，梁柱节点的形式和布局会影响荷载在结构中的分布，节点的可靠性直接决定了建筑在地震、风荷载等极端情况下的表现。

细部设计则是在整体节点设计思路基础上的深化，关注节点连接的具体实现细节。它包括了连接方式（如焊接、螺栓、榫卯等）、节点构造形式、构造工艺流程，以及节点在观感和空间氛围上的视觉效果等多个方面。优秀的细部设计不仅确保节点具有足够的结构性能和施工可行性，还可以提升空间的精致度与艺术感染力。例如，钢结构节点通过雕琢焊缝和连接板的细节能够让结构语言更加清晰，木结构节点通过巧妙的榫卯工艺展现材料温润的质感。总体而言，结构节点与细部设计是技术与美学交汇的载体，是建筑品质的核心体现。

节点设计的意义与价值

建筑界有一句著名的格言：“魔鬼在细节中”。这句话用在结构节点设计上再贴切不过。当我们走进一座建筑，首先映入眼帘的可能是宏伟的空间或优美的造型，但真正决定建筑品质的，往往是那些不起眼的连接部位——结构节点。

结构节点是建筑结构体系中的关键部位，它连接着柱与梁、梁与梁、墙与楼板等不同构件。节点的设计质量直接影响着结构的安全性、耐久性和美观性。一个设计精良的节点，不仅能够有效传递荷载，还能成为建筑的精彩细部，展现出建筑师和工程师的匠心。

从力学角度来看，节点是应力集中的区域。建筑构件承受的各种荷载最终都要通过节点传递和转换。节点处理不当，轻则影响结构性能，重则导致局部破坏甚至整体倒塌。从美学角度来看，节点是建筑语言的标点符号。精致的节点设计能够强化建筑的表现力，使结构逻辑清晰可读。

---

节点设计的基本原则

在进行节点设计时，需要遵循一些基本原则，确保节点既安全可靠又美观实用。

力学合理性原则

节点设计的首要原则是满足力学要求。节点必须能够可靠地传递各种荷载，包括轴力、弯矩、剪力和扭矩。在设计时需要清楚地了解节点的受力特征，根据力的大小和方向合理布置连接构件。

以钢结构梁柱节点为例，当梁端承受较大弯矩时，节点区域会产生复杂的应力状态。此时需要在节点处设置加劲肋或增加连接板的厚度，确保应力能够平稳传递。传统木结构中的榫卯连接，看似简单，实则蕴含着深刻的力学智慧。榫头和卯眼的形状、尺寸都经过精心设计，使得拉力、压力和剪力能够在木材纤维方向上合理分布。

构造可行性原则

再精巧的节点设计，最终都要通过施工来实现。因此，节点设计必须考虑施工的可操作性。复杂的节点可能在图纸上很完美，但在现场施工时却困难重重，不仅增加成本，还可能因施工误差导致质量问题。

节点设计应当考虑材料的加工方式、安装顺序和施工精度。钢结构节点如果采用现场焊接，就需要留出足够的操作空间，确保焊工能够施展。预制混凝土构件的连接节点，要考虑构件的吊装过程和临时固定措施。木结构的榫卯加工，需要根据现代加工设备的特点优化传统工艺。

美学表现性原则

节点不应该被视为纯粹的技术问题，它同样具有美学价值。优秀的节点设计能够将力的传递过程可视化，让结构逻辑成为建筑美的来源。

节点的美学表现可以采取不同的策略。有些设计追求精致细腻，通过打磨、抛光等工艺展现材料质感和加工精度；有些设计崇尚粗犷自然，保留焊缝、螺栓等施工痕迹，展现真实的建造过程；还有些设计强调技术感，通过复杂的几何形体和精密的装配关系，彰显当代技术的魅力。

上方信息展示了节点复杂度与各项成本之间的关系。简单的节点设计虽然节省时间和成本，但可能无法满足特殊的功能或美学要求；过于复杂的节点则会大幅增加设计、施工和维护的难度。优秀的节点设计应当在满足功能要求的前提下，寻求适度的复杂度。

---

钢结构节点设计

钢结构以其高强度、施工快速的特点，在现代建筑中得到广泛应用。钢结构节点的设计体现了工业化建造的精确性和理性美。

焊接节点的设计要点

焊接节点通过熔化金属使构件连接成一体，具有连接刚度大、外观简洁的优点。在设计焊接节点时，需要注意焊缝的布置和尺寸。

梁柱刚性连接是钢结构中最常见的节点类型。工字钢梁与柱连接时，梁的翼缘通常采用全熔透焊缝，腹板采用角焊缝。这种做法使得梁端弯矩能够有效传递到柱子上。为了避免应力集中，在梁腹板与翼缘的交接处应当进行圆弧过渡，焊缝端部需要打磨平滑。

某科技园办公楼采用钢框架结构，其梁柱节点采用了外露式设计。设计团队将焊缝打磨后喷涂防火涂料，使节点呈现出简洁的几何形态。柱子与梁交汇处形成的十字形节点，清晰地表达了力的流动方向，成为室内空间的视觉焦点。

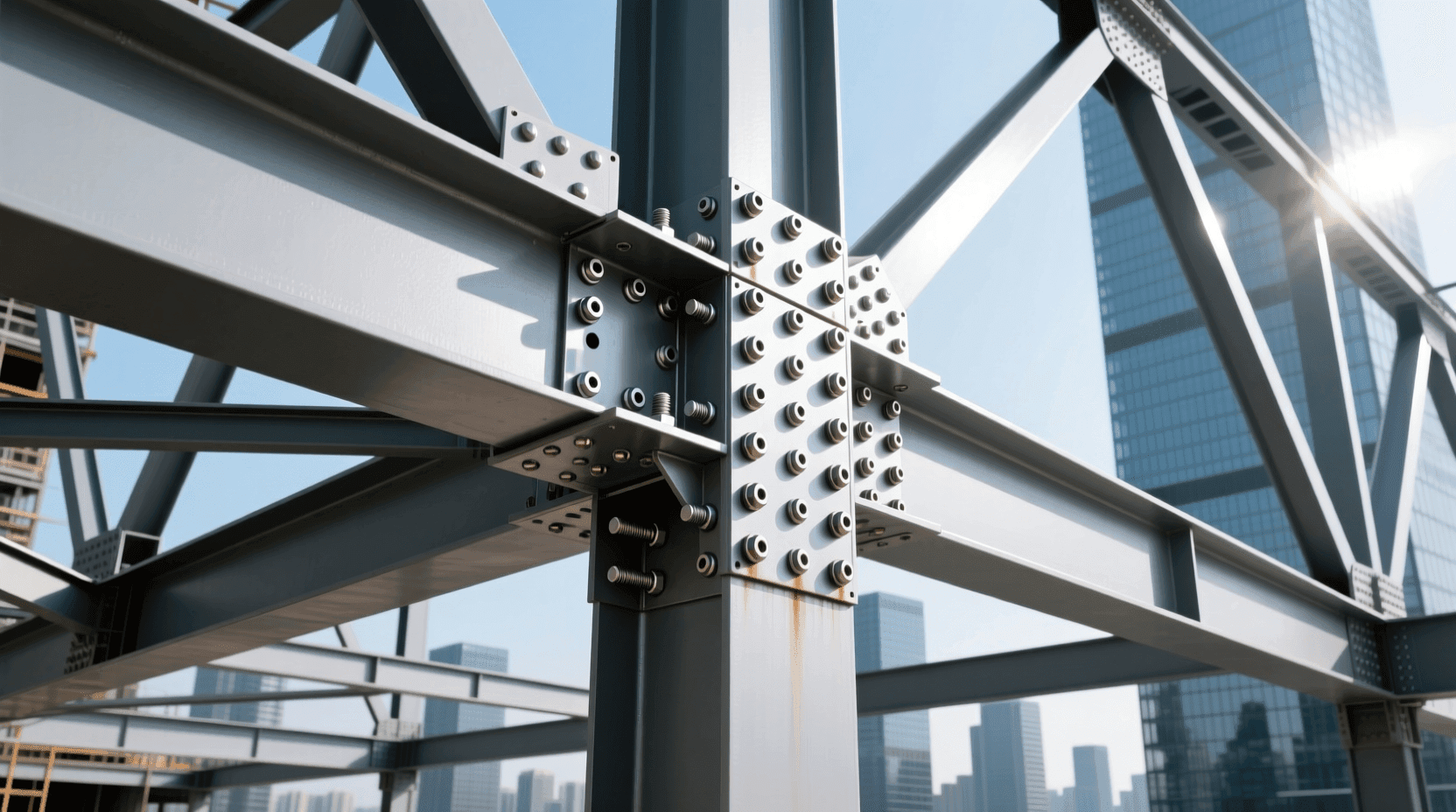

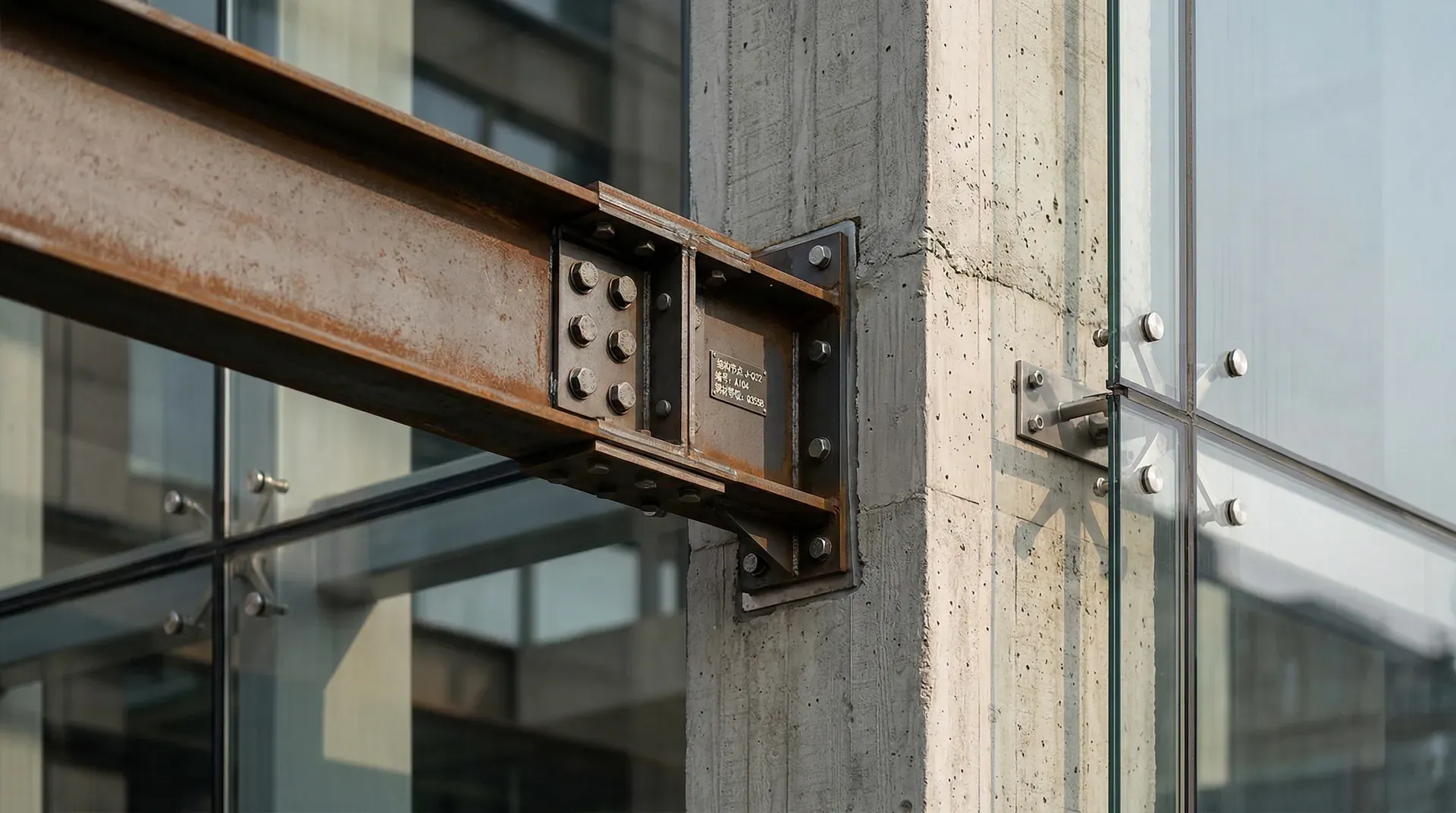

螺栓连接节点的设计要点

螺栓连接节点通过高强度螺栓将构件紧固在一起，具有施工方便、可拆卸的特点，特别适合装配式建筑和临时结构。

高强度螺栓分为摩擦型和承压型两类。摩擦型螺栓依靠螺栓预紧力产生的摩擦力传递荷载，不允许构件之间发生相对滑移，常用于动荷载较大或要求严格的部位。承压型螺栓允许构件发生微小滑移，螺栓杆承担剪力，常用于次要连接部位。

在螺栓节点设计中，螺栓的排列方式对节点性能有重要影响。螺栓之间的间距不能太小，否则会削弱连接板的强度；也不能太大，否则构件可能在螺栓之间发生局部屈曲。规范规定，螺栓中心距应为3倍螺栓直径以上，边距应为2倍螺栓直径以上。

某展览馆的钢结构屋架采用了装配式设计，所有节点均采用高强度螺栓连接。节点板设计成圆形或多边形，螺栓沿周边均匀布置，既满足受力要求，又呈现出规整的几何美感。屋架在工厂预制，运到现场后仅用三天就完成了组装，大大缩短了工期。

钢结构节点的防腐与防火

钢材虽然强度高，但容易锈蚀，在高温下强度急剧下降。因此钢结构节点的防腐和防火处理至关重要。

节点部位由于形状复杂，是防腐的薄弱环节。焊缝、螺栓孔等部位容易积水，加速锈蚀。防腐处理应当在构件加工完成后整体进行，包括除锈、涂底漆和面漆等工序。对于外露的钢结构节点，可以采用热浸镀锌或喷涂氟碳漆，既能有效防腐，又能保持金属质感。

防火处理通常采用涂刷防火涂料或包覆防火板。薄型防火涂料适用于外露钢结构，涂层较薄，对节点外观影响小。厚型防火涂料或防火板包覆适用于隐蔽部位，防火性能更好但会改变节点形状。在节点设计阶段就应当考虑防火措施的影响，预留足够的空间。

---

混凝土结构节点设计

混凝土结构是我国建筑中应用最广泛的结构形式。混凝土结构节点设计的核心是确保钢筋的正确锚固和搭接，实现力的有效传递。

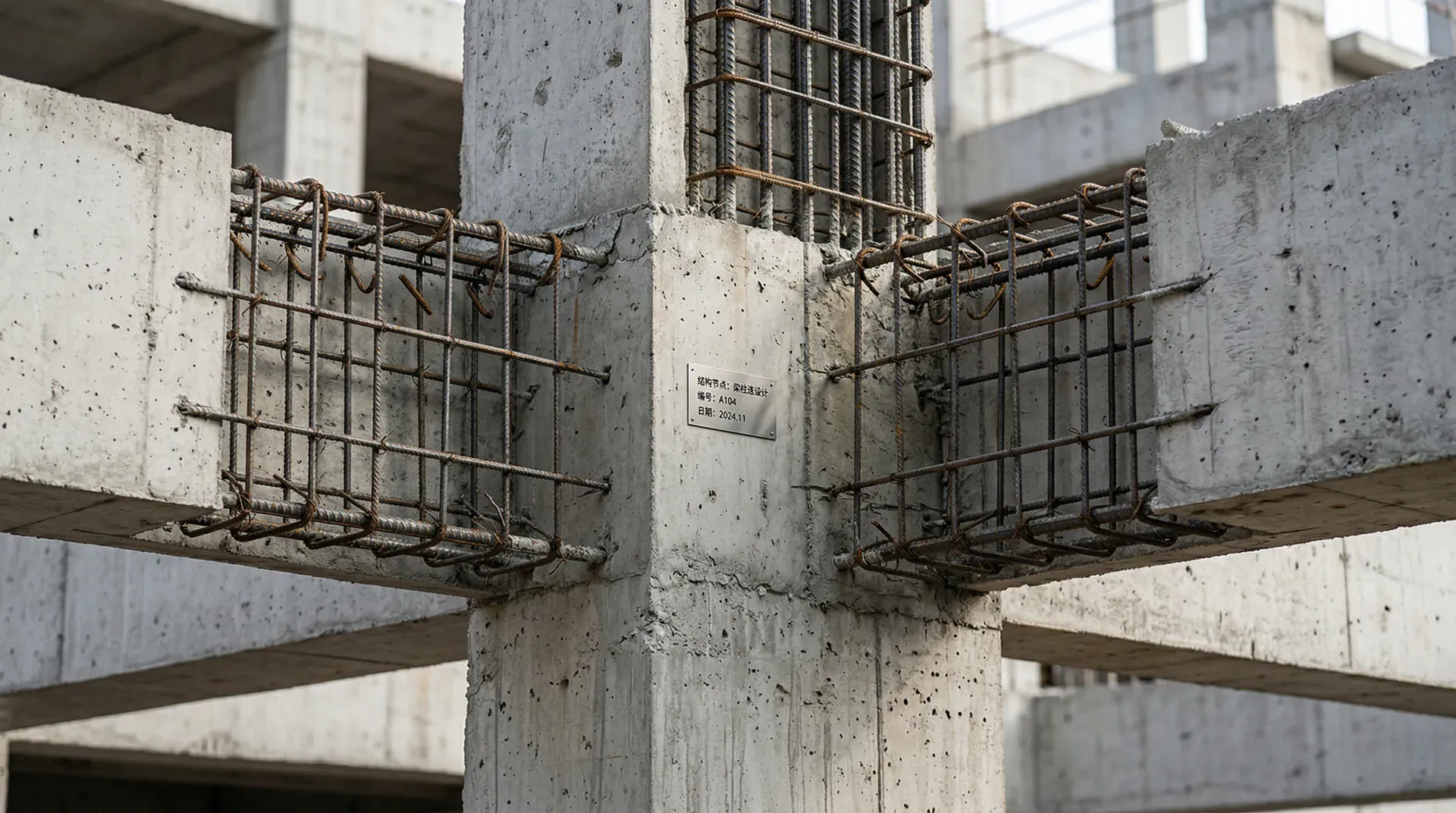

框架梁柱节点

框架结构的梁柱节点是结构抗震的关键部位。在地震作用下，节点区域承受着梁柱传来的轴力、剪力和弯矩的共同作用，应力状态十分复杂。

框架节点设计遵循“强柱弱梁、强节点强锚固”的原则。这一原则的目的是让塑性铰出现在梁上而不是柱上，避免柱子破坏导致结构倒塌。具体做法包括：增大柱子的截面尺寸和配筋量，确保柱的承载力大于梁；在节点核心区配置足够的箍筋，提高节点的抗剪能力；梁的纵向钢筋应当锚入节点核心区并弯折，确保钢筋不被拔出。

某住宅楼在设计时特别注重节点质量。梁柱节点的箍筋加密区长度严格按照规范要求设置，箍筋间距控制在100毫米以内。梁的上下层钢筋在柱内错开锚固，避免在同一水平面上形成施工缝。施工过程中，监理工程师对每一个节点的钢筋绑扎进行了仔细检查，确保箍筋弯钩角度、钢筋保护层厚度等细节符合要求。

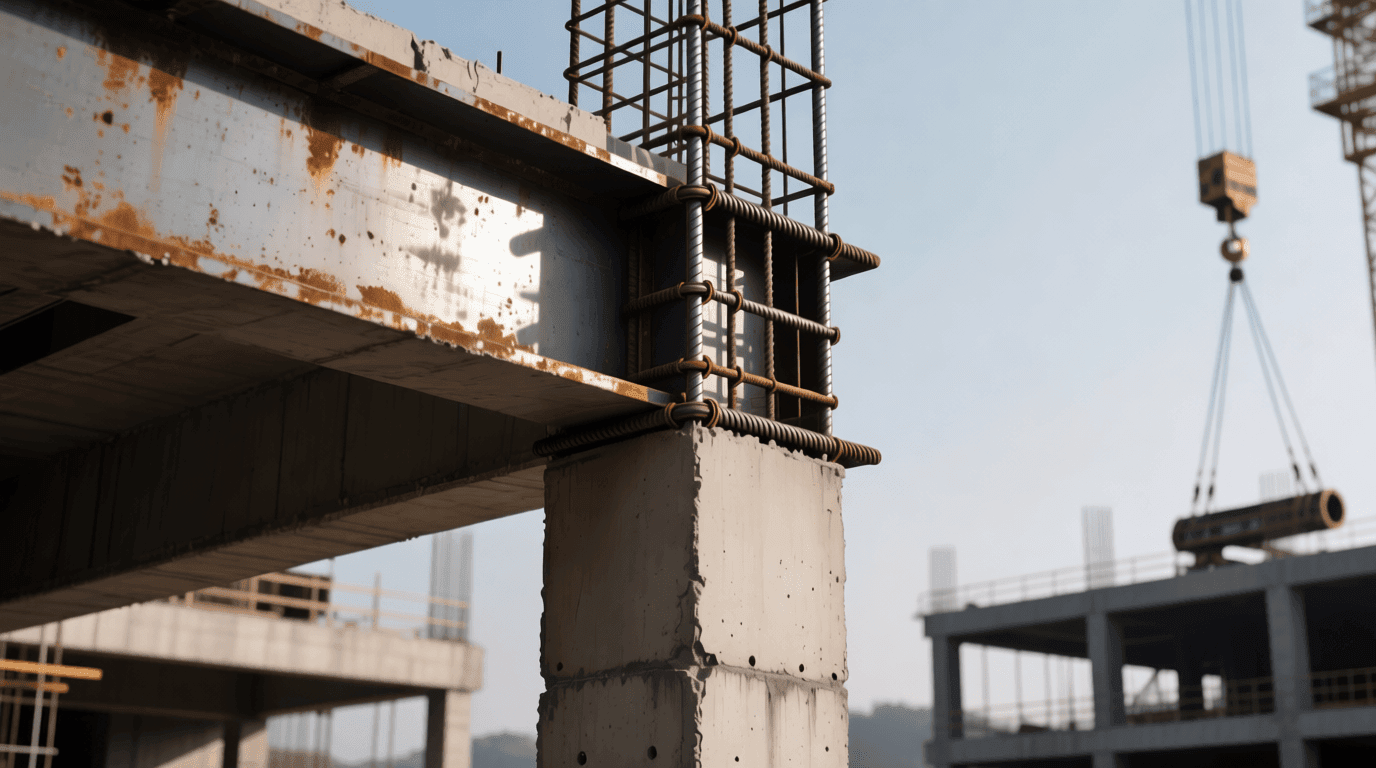

预制构件连接节点

随着装配式建筑的推广，预制混凝土构件的连接节点成为新的研究热点。预制构件在工厂生产，在现场组装，节点设计必须兼顾工厂化生产和现场施工的特点。

预制构件连接有多种方式。套筒灌浆连接是目前应用最广的技术，将预制构件预留的钢筋插入套筒，然后灌入高强度水泥基材料，使钢筋与套筒形成可靠连接。这种连接方式施工快速，连接强度可达到钢筋强度的标准值，能够满足抗震要求。

另一种常见的连接方式是预留钢筋搭接后现浇混凝土。预制梁和预制柱在连接部位预留伸出的钢筋，现场搭接绑扎后支模浇筑混凝土。这种方式的整体性好，但施工较为复杂，需要在高空作业，质量控制难度大。

某保障性住房项目采用了预制装配式结构。预制柱采用套筒灌浆连接，预制梁采用后浇连接。为了保证节点质量，施工单位制作了样板节点，对工人进行培训，明确操作要点。正式施工时，每个节点的灌浆材料都进行了见证取样，套筒灌浆的饱满度通过超声波检测确认，确保连接可靠。

混凝土节点的细部处理

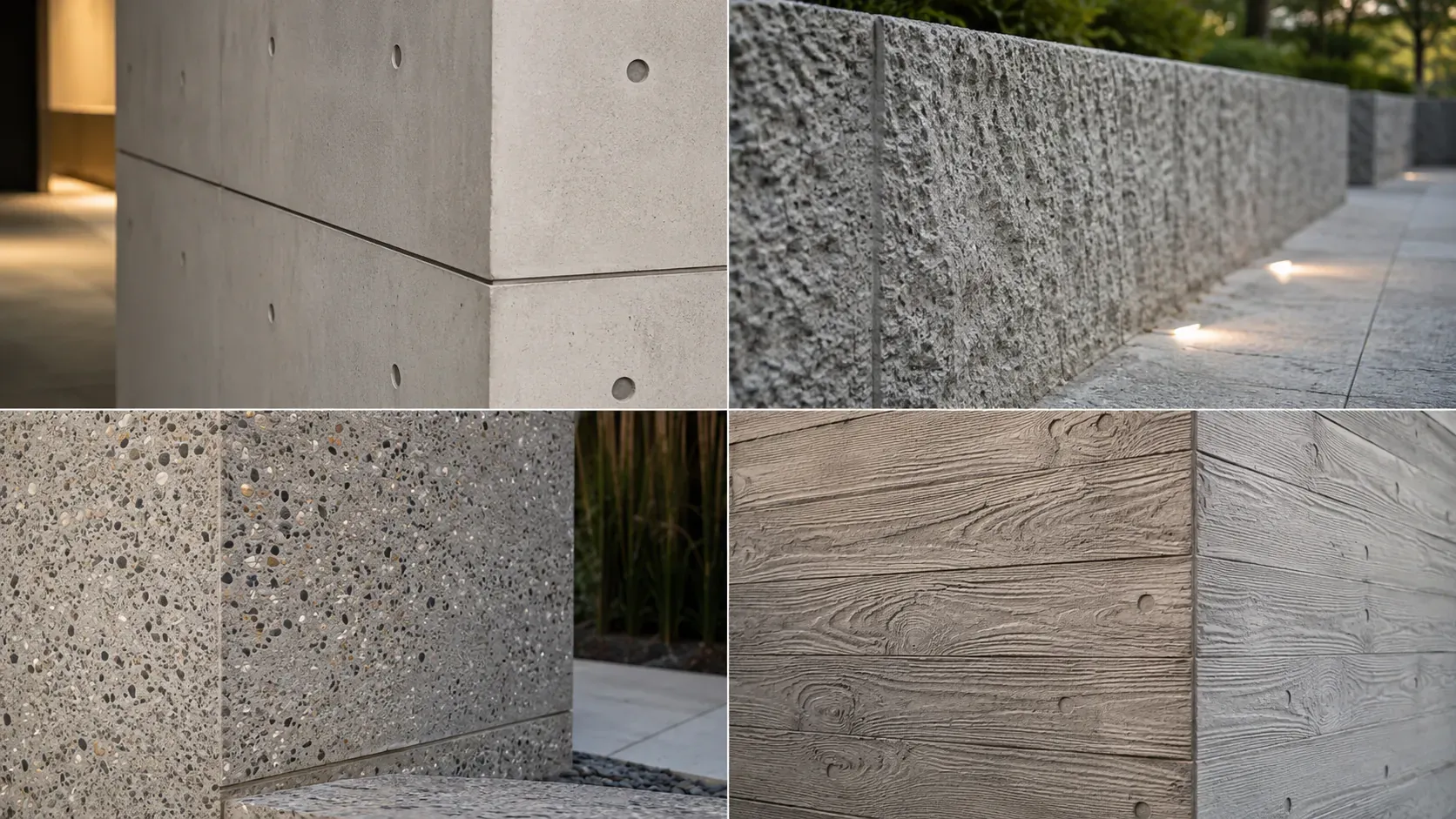

混凝土结构节点的外观质量也不容忽视。混凝土是一种可塑性强的材料，通过精心设计的模板，可以形成丰富的表面质感。

清水混凝土是近年来较为流行的做法，混凝土表面不做任何装饰，直接暴露结构本色。清水混凝土对模板、浇筑和养护的要求很高。模板应采用高质量的木模板或定型钢模板，接缝严密，表面光滑。浇筑时应采用合理的浇筑顺序，充分振捣，避免出现气泡、蜂窝等缺陷。脱模后需要精心养护，防止表面开裂。

在梁柱节点处，柱的模板应当通长设置，梁的模板在柱边收头。这样做的好处是柱子的线条连续完整，梁柱交接处的施工缝不明显。如果采用相反的做法，梁模板通过节点，柱模板分段，则节点处会留下明显的拼缝痕迹，影响美观。

某美术馆的结构采用了清水混凝土，柱子为方形截面，梁为矩形截面。设计师在梁柱节点处设置了5毫米深的凹槽，形成一圈阴影线，强化了节点的存在感。整个建筑的清水混凝土表面平整光洁，色泽均匀，模板的拼缝隐藏在柱与柱之间的凹槽中，展现了高超的施工工艺。

---

木结构节点设计

木结构是人类最古老的建筑结构形式，中国传统建筑的木结构体系更是独树一帜。木结构节点设计既要传承传统工艺的精髓，又要适应现代建造技术的发展。

传统榫卯节点的智慧

榫卯是中国传统木结构的核心技术，通过凸出的榫头和凹进的卯眼的咬合，实现构件之间的连接。榫卯节点不使用钉子和胶水，完全依靠木材自身的形状和摩擦力固定，体现了“以柔克刚”的哲学思想。

直榫是最基本的榫卯形式，榫头为矩形凸起，卯眼为矩形凹槽。直榫适用于受拉力较小的连接，如栏杆与柱的连接。燕尾榫的榫头呈梯形，头部宽于根部，卯眼也相应呈梯形。燕尾榫能够有效抵抗拉力，常用于抽屉、箱柜等家具的连接，在建筑中则用于梁与梁的连接。

斗栱是中国古建筑最具特色的节点形式。斗是方形的承托构件，栱是弓形的横向构件，斗与栱层层叠加，形成复杂的三维节点体系。斗栱不仅起到支撑屋顶、扩大出檐的作用,还具有一定的抗震能力。构件之间的榫卯连接允许微小的转动和位移，在地震时能够消耗部分能量，保护主体结构。

现代木结构的连接技术

现代木结构采用了新的材料和工艺，节点连接方式也有了新的发展。胶合木、CLT交错层积材等工程木材的出现，使木结构能够建造更大跨度、更高层数的建筑。

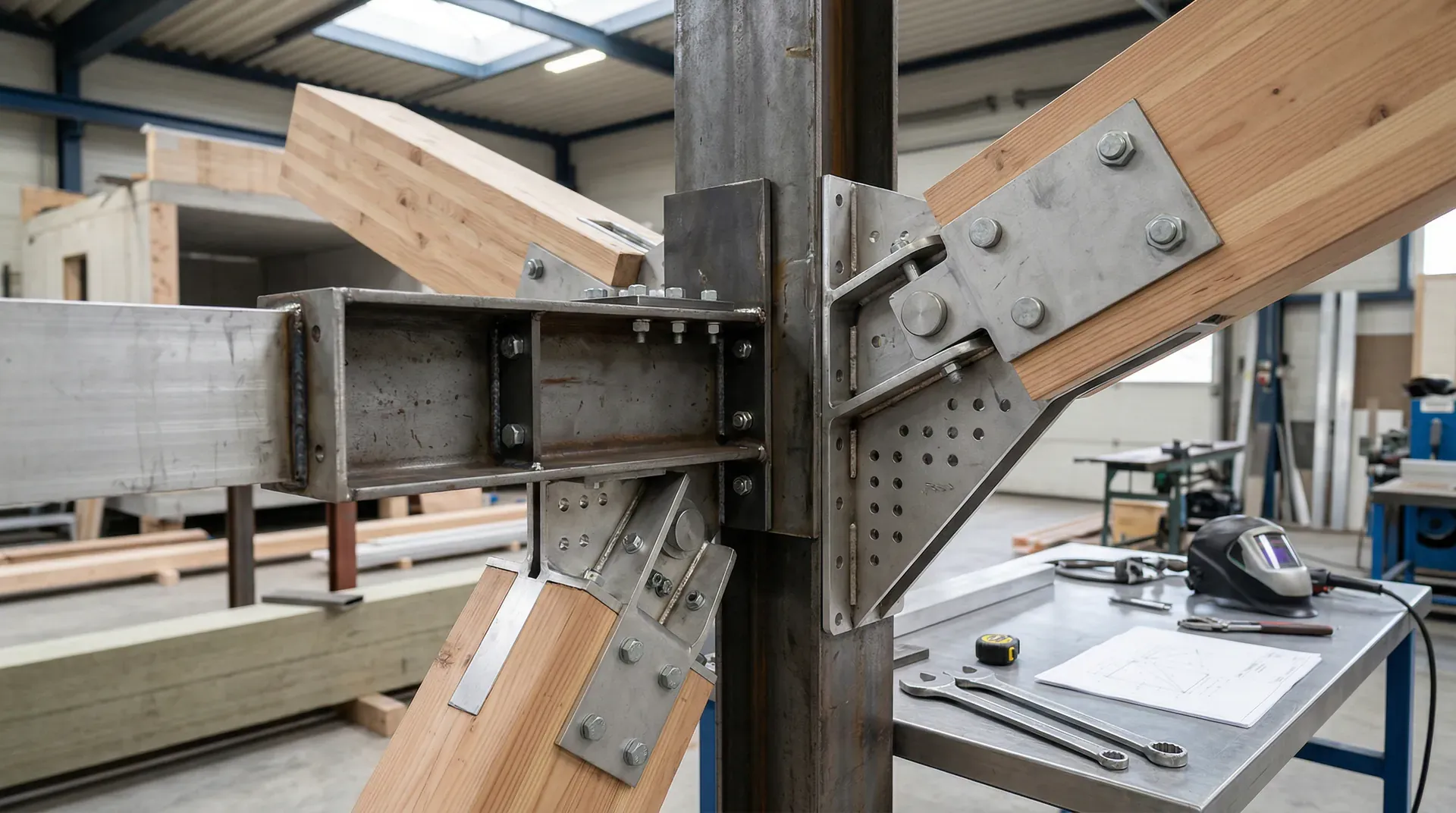

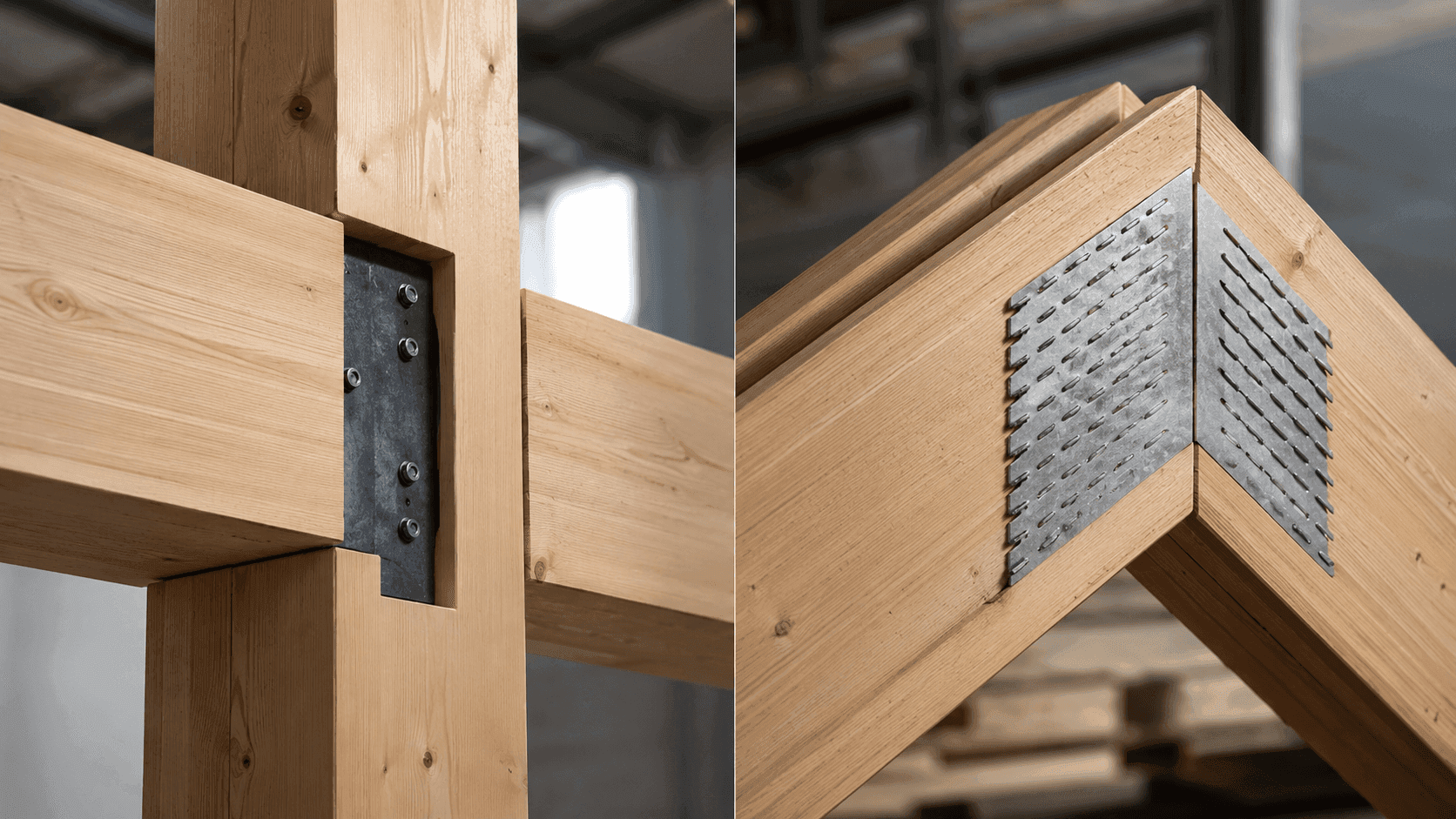

现代木结构节点常采用金属连接件。钢板嵌入式连接是将钢板嵌入木构件的开槽中,通过螺栓或销钉连接,钢板埋在木材内部,外观简洁。这种连接方式适用于梁柱节点和桁架节点,连接刚度大,承载力高。

齿板连接采用带尖齿的镀锌钢板,通过液压机将齿板压入木材,齿板两侧的木构件被紧密连接在一起。齿板连接施工快速,适合工厂化生产,广泛应用于木桁架的制作。

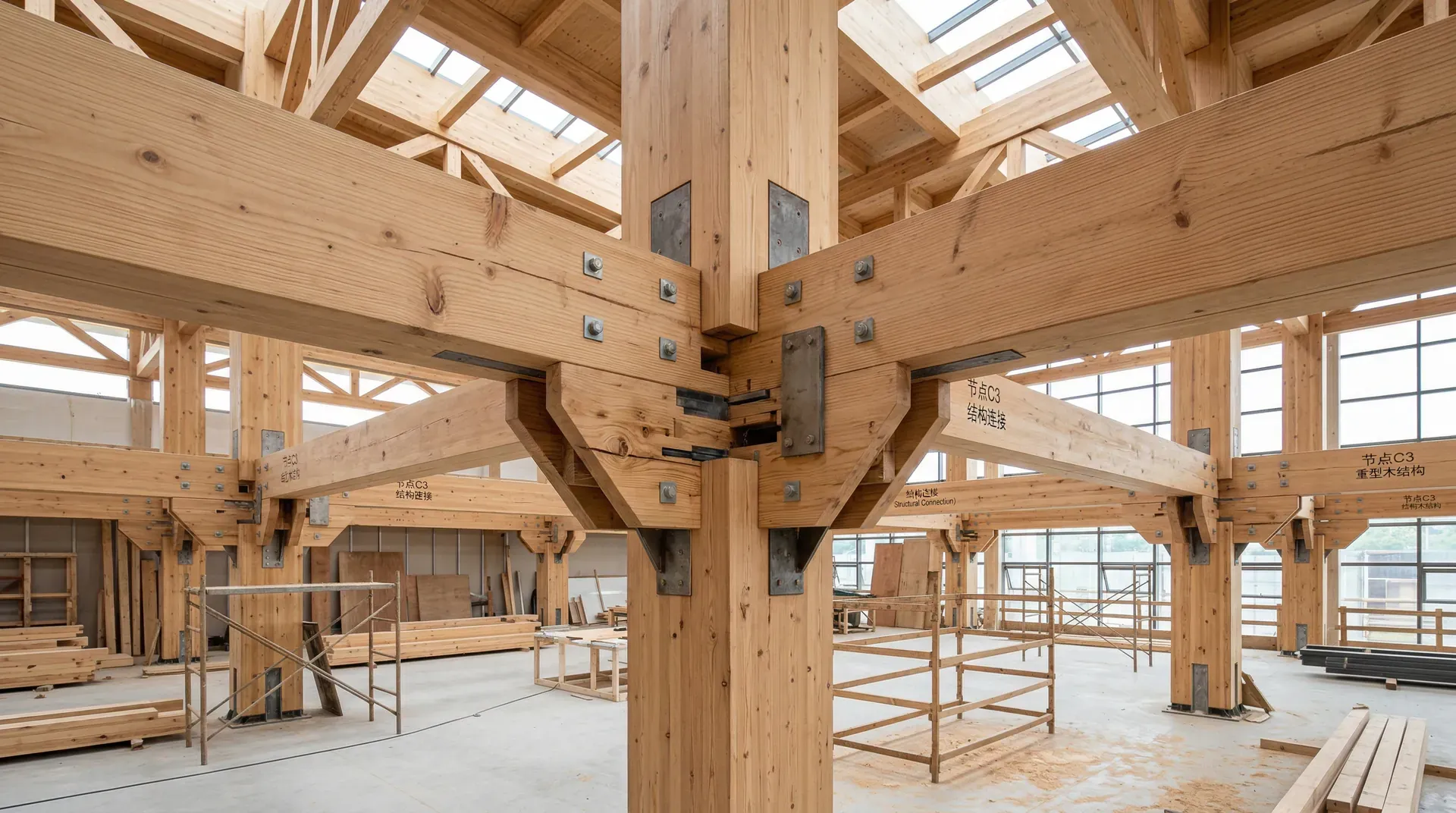

某木结构会所采用胶合木框架结构,柱子和梁均为胶合木构件。梁柱节点采用了隐藏式钢板连接,钢板和螺栓完全埋入木材内部,外表看不到任何金属件。木材表面经过刨光和上油处理,呈现出温润的色泽和清晰的纹理。节点处的木材纹理连续自然,仿佛是一根完整的木材,展现了高超的加工工艺。

木结构节点的耐久性处理

木材是有机材料,容易受到腐朽、虫蛀和火灾的威胁。节点部位由于构造复杂,是防护的重点。

防腐处理可以采用涂刷防腐剂或加压浸渍的方法。涂刷防腐剂适用于成品构件的表面处理,施工简单但防腐层较薄。加压浸渍是将木材放入高压容器,将防腐剂压入木材内部,防腐效果持久,适合户外木结构。对于重要的节点部位,应当选用天然耐腐的木材,如柚木、樟木等。

防虫处理主要是通过药剂杀灭或驱赶虫类。传统的方法是涂刷桐油、烟熏等,现代则使用专门的防虫药剂。节点处的木材应当保持干燥,避免潮湿环境为虫类提供生存条件。

防火处理可以涂刷防火涂料或包覆防火板。木材经过防火处理后,在火灾初期能够延缓燃烧,为人员疏散争取时间。大型木结构建筑还应当设置自动喷淋系统,一旦发生火灾能够及时扑灭。

---

节点细部的尺度与比例

节点的尺寸不仅关系到结构安全,也影响着建筑的美学效果。过大的节点显得笨重,过小的节点又可能不足以传递荷载。合理的节点尺度应当与整体建筑的尺度相协调。

节点尺寸的确定方法

节点尺寸首先要满足力学要求。根据节点承受的荷载大小,计算所需的连接面积、螺栓数量或焊缝长度,确定节点的基本尺寸。在此基础上,还需要考虑构造要求,如钢筋的锚固长度、螺栓的边距和间距等。

节点尺寸还应当考虑施工的便利性。如果节点过于紧凑,钢筋无法放置,焊接无法操作,就需要适当放大尺寸,预留施工空间。混凝土框架的梁柱节点,柱截面通常应当大于或等于梁高,这样既有利于力的传递,也方便钢筋的锚固和模板的支设。

从视觉效果来看,节点的尺寸应当与构件尺寸保持一定的比例关系。如果柱子很粗而节点很小,就会显得头重脚轻,不够稳定。反之,如果柱子很细而节点很大,则会显得臃肿。一般来说,节点的尺寸可以略大于构件尺寸,形成一定的过渡和强调。

某音乐厅的钢结构屋架采用了圆钢管构件,节点处用球形铸钢节点连接。设计师仔细推敲了球形节点的直径,使其略大于钢管直径的1.5倍。这个比例既满足了连接多根钢管的结构需求,又在视觉上形成了明确的节点中心,使整个屋架的结构逻辑清晰可读。

节点细部的精细化设计

节点细部的设计需要细致入微。每一个倒角、每一条焊缝、每一个螺栓,都应当经过认真推敲。

边角的处理对节点外观有重要影响。锐利的直角容易产生应力集中,也容易磕碰伤人,通常需要做倒角或倒圆处理。倒角的尺寸一般为2-5毫米,过小则不明显,过大则影响构件尺寸。钢结构的板材边缘应当打磨光滑,去除毛刺和锐边。混凝土构件可以在模板上设置海绵条,使边角形成小圆角。

连接件的选择和布置也影响着节点的美观。螺栓应当选用规格统一、外观整洁的产品,安装时应当对齐成行。如果一个节点需要多个螺栓,应当按照规则的几何图形排列,如正方形、圆形等,避免杂乱无章。螺栓的外露长度应当控制一致,一般为螺栓直径的0.5-1倍。

焊缝的外观也需要重视。对于外露的焊缝,应当打磨平整,与母材平齐或略高1-2毫米。焊缝的宽度应当均匀一致,起弧和收弧处应当平滑过渡。高质量的焊缝呈现出鱼鳞状的纹理,美观而专业。

---

经典节点案例解析

通过分析经典建筑的节点设计,我们可以学习大师们的设计智慧和工艺追求。

诺曼·福斯特的精密钢结构节点

英国建筑师诺曼·福斯特以其精密的钢结构节点设计闻名。他的作品中,节点不仅是结构的连接点,更是建筑的装饰元素。

香港汇丰银行大厦是福斯特的代表作之一。大厦采用巨型钢框架结构,八根巨型钢柱支撑起整座大楼。巨柱与横梁的连接节点采用了铸钢件,外形呈复杂的三维曲面,完美包裹着多根钢管的交汇。铸钢节点表面经过喷砂和喷漆处理,呈现出精密机械般的质感。

北京首都国际机场T3航站楼的屋顶钢结构也体现了精密节点的魅力。屋顶由大量的三角形网架组成,网架节点采用焊接空心球。空心球的直径根据节点汇集的杆件数量而变化,从300毫米到600毫米不等。所有空心球都在工厂精密加工,预留的插孔位置精确到毫米级,确保杆件能够准确装配。

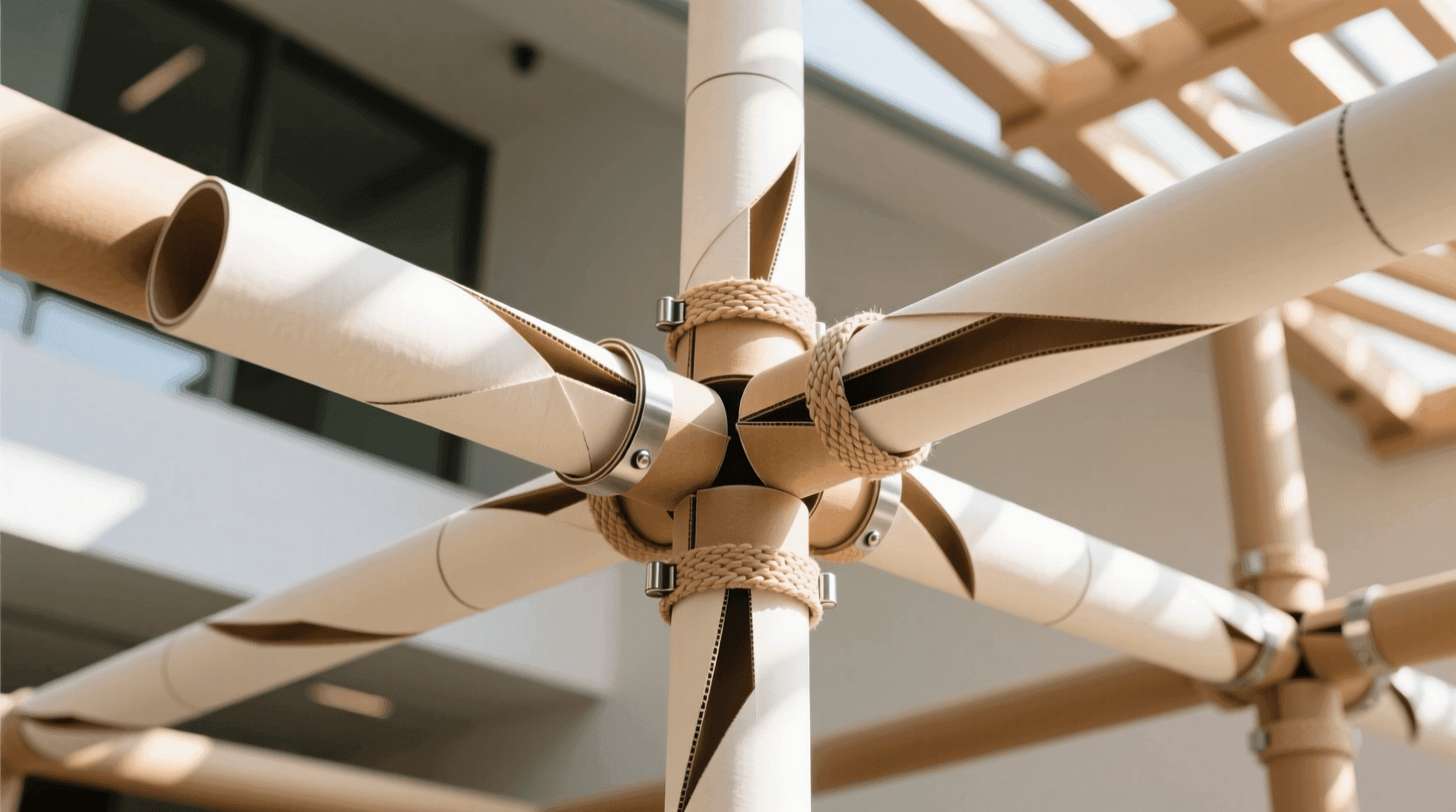

坂茂的创新纸管结构节点

日本建筑师坂茂因使用纸管作为结构材料而闻名。纸管是一种环保、经济的材料,但如何设计可靠的纸管节点是一个挑战。

坂茂在某临时展馆中使用了纸管柱和纸管梁。纸管柱的底部节点采用了钢制底座,底座上焊接一根短钢管,纸管套在钢管外侧,通过摩擦力和胶粘固定。这种设计既保证了连接强度,又便于拆卸回收。

纸管梁与柱的连接采用了木质插件。在纸管柱的顶部开槽,插入H形木质插件,纸管梁的端部也开槽,套在木质插件上,再用木销钉固定。这个节点完全避免了金属构件,拆除后纸管和木材都可以回收利用,充分体现了可持续建造的理念。

王澍的传统材料现代演绎

中国建筑师王澍善于将传统材料和工艺融入当代建筑。他在作品中大量使用回收的旧砖、旧瓦,通过独特的构造手法,赋予这些材料新的生命。

宁波历史博物馆的外墙采用了瓦爿墙的构造。瓦爿墙是江南地区的传统做法,将破碎的瓦片和砖块砌入墙体,形成丰富的肌理。王澍在传统做法的基础上进行了改进,在墙体内部设置混凝土框架和钢筋网,将瓦片和砖块砌在钢筋网外侧,再灌入细石混凝土,使装饰层与结构层紧密结合。

这种构造在墙体的转角和开口处尤为精彩。转角处的瓦片由两个方向砌筑,形成齿状咬合。窗洞口边缘用整齐的青砖砌筑,与粗糙的瓦爿墙形成对比。这些细部处理既体现了传统工艺的智慧,又展现了现代建造的精确性。

---

节点设计的工艺可行性

再好的节点设计,如果无法施工,也只是纸上谈兵。因此,节点设计必须充分考虑施工工艺,确保设计能够顺利落地。

与施工单位的沟通协作

建筑师应当在设计阶段就与施工单位沟通,了解施工能力和工艺水平。对于复杂的节点,可以要求施工单位制作样板,验证施工方法的可行性。样板通过后再大面积施工,能够有效避免返工。

某文化中心项目的清水混凝土柱采用了复杂的异形截面,柱与梁的节点处需要精确拼装多块模板。设计师与施工单位多次讨论模板方案,最终确定采用定型钢模板,在工厂加工成标准单元,现场拼装。施工前,施工单位按照设计图纸制作了一个足尺节点样板,邀请设计师和监理工程师现场查看。样板的混凝土表面质量达到了设计要求,拼缝处理也很理想,设计方案得以顺利实施。

设计图纸的深度要求

节点设计需要详细的施工图纸。施工图应当清楚标注节点的尺寸、材料、连接方式等信息,必要时应当绘制放大图或剖面图。

钢结构节点图应当标明钢板的厚度、尺寸,螺栓的规格、数量和位置,焊缝的类型和尺寸。对于复杂的节点,应当绘制三维示意图,帮助施工人员理解空间关系。

混凝土节点图应当标明钢筋的规格、数量、间距和锚固长度,箍筋的加密范围,预埋件的位置等。如果节点处钢筋密集,应当标注钢筋的绑扎顺序,避免钢筋相互干涉。

木结构节点图应当标明榫头和卯眼的尺寸和形状,金属连接件的规格和安装方法,螺栓或销钉的数量和位置。对于传统榫卯,应当绘制1:1的大样图,精确表达榫卯的形状。

施工质量的控制要点

节点施工应当列为质量控制的重点,设立专门的检查验收制度。

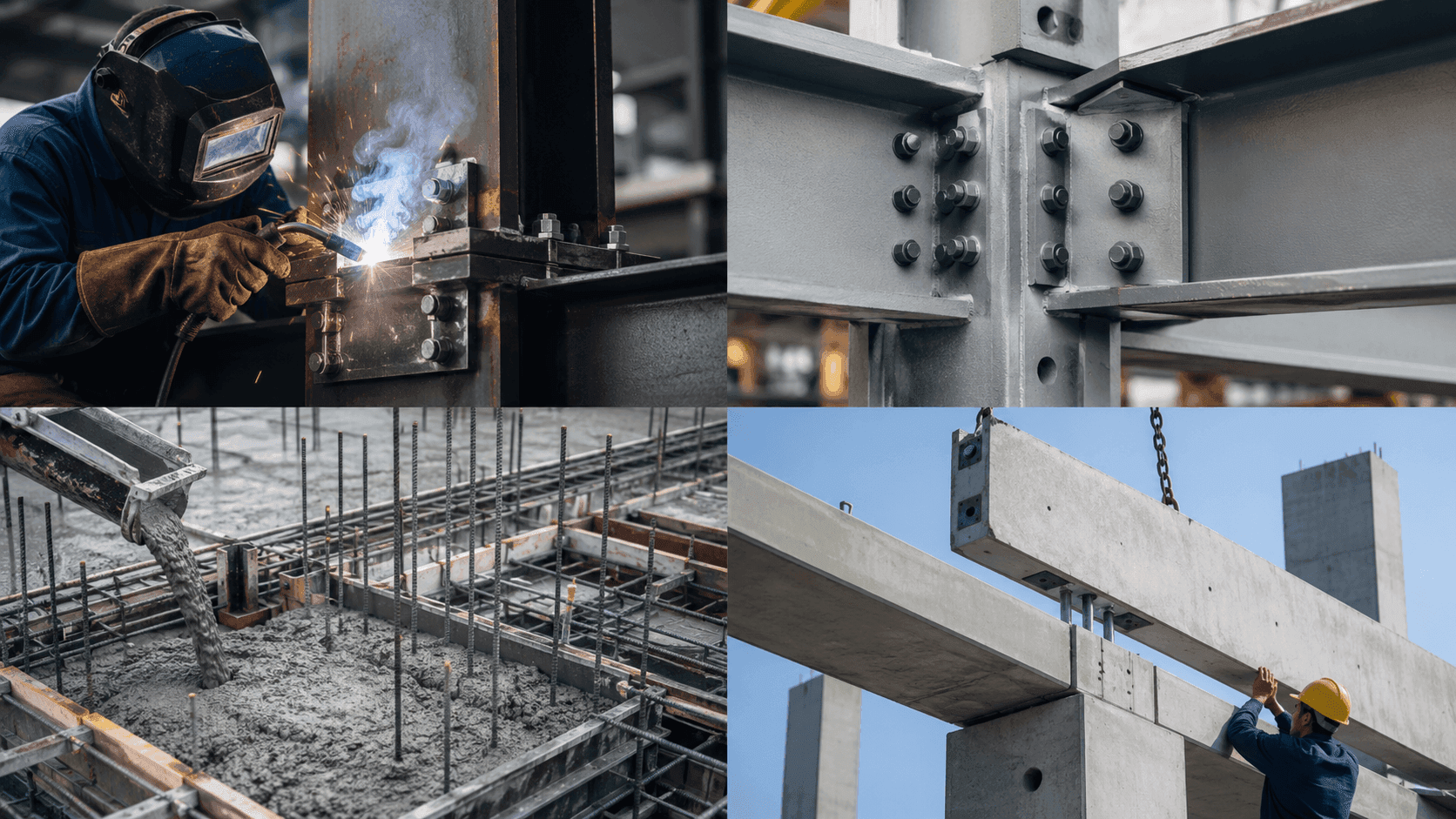

钢结构节点的焊接质量应当进行检查。外观检查包括焊缝的饱满度、表面缺陷、尺寸偏差等。对于重要节点,还应当进行无损检测,如超声波探伤、射线探伤等,检查焊缝内部是否有气孔、夹渣等缺陷。螺栓连接应当检查螺栓的规格、数量、拧紧力矩等。高强度螺栓应当使用扭矩扳手或电动扳手,确保预紧力达到设计要求。

混凝土节点的钢筋绑扎应当仔细检查。检查内容包括钢筋的规格、数量、位置、间距、锚固长度、搭接长度、保护层厚度等。节点处钢筋密集,容易出现遗漏或位置偏差,应当重点关注。混凝土浇筑时应当注意振捣,节点处容易产生蜂窝、孔洞,应当使用小直径振动棒,插入钢筋间隙充分振捣。

木结构节点应当检查榫卯的加工精度、金属连接件的安装质量、防腐防火处理的到位程度等。榫卯应当拼合紧密,不得松动或过紧。金属连接件应当牢固安装,螺栓或钉子应当拧紧,不得外露过长。

---

小结

结构节点与细部设计是建筑结构设计的重要组成部分,关系到建筑的安全、耐久和美观。通过本章的学习,我们了解了节点设计的基本原则,掌握了不同材料结构节点的设计要点,学习了经典节点案例的设计智慧,认识到了节点设计的工艺可行性的重要性。

节点设计是一个需要综合考虑力学、构造、美学和施工的复杂过程。优秀的节点设计应当在满足结构安全的前提下,追求构造的合理和形式的美观,同时确保施工的可行性。只有将这些方面有机结合,才能创造出高品质的建筑作品。

在今后的学习和实践中,应当养成重视细部的习惯,对每一个节点都精心设计,认真推敲。可以通过参观优秀建筑、研究施工工艺、制作实体模型等方式,不断提高节点设计的能力。
