应力基本概念

在工程结构中，材料会因外力（如荷载、地震、风力等）或者环境作用（如温度变化、湿度变化、腐蚀等）产生内部的相互作用力。这些内力在材料内部以一定的分布形式存在，被称为应力。应力的分布特点和变化规律，直接影响结构的安全性和使用性能，也是材料力学的核心研究内容。

本内容将系统介绍应力的基本概念，包括应力的定义、物理意义及其产生的根本原因。我们将详细分析各种典型的基本应力类型，如拉应力、压应力、剪应力和挤压应力，解释不同应力在构件中的表现形式及其相互关系。此外，还将结合工程实例说明这些应力如何影响结构的选材、设计和安全评估。

材料力学的研究对象

材料力学主要研究杆件在外力作用下的强度、刚度和稳定性问题。所谓杆件，是指长度远大于横截面尺寸的构件，例如梁、柱、轴等。在日常工程中，大量的结构构件都可以简化为杆件来分析。钢筋混凝土框架中的梁和柱、桁架桥中的杆件、机械传动轴等都属于这一范畴。

强度指的是构件抵抗破坏的能力。当外力超过材料所能承受的极限时，构件就会发生断裂或产生过大的塑性变形而失去承载能力。刚度则反映构件抵抗变形的能力，即使构件不会破坏，但变形过大也会影响正常使用。稳定性主要针对受压构件，细长的压杆在达到材料强度极限之前可能因失稳而突然弯曲破坏。

材料力学在工程中的应用

在实际工程设计中，材料力学的理论和方法被广泛应用。建筑结构设计时，需要计算梁、柱承受荷载后产生的应力和变形，确保结构安全可靠。桥梁工程中，主梁在车辆荷载作用下的弯曲应力和挠度都需要通过材料力学方法进行计算。机械设计中，传动轴的扭转强度和刚度、连接螺栓的拉伸和剪切强度都是设计时必须考虑的问题。

某大跨度体育馆的钢屋架设计中，工程师需要分析屋架杆件在屋面荷载和风荷载作用下的内力，计算各杆件的拉伸或压缩应力，并验算受压杆件的稳定性。只有满足强度、刚度和稳定性的要求，整个屋架结构才能安全使用。

---

静力学基础

材料力学的分析建立在静力学基础之上。只有在明确了构件所受外力以及这些外力之间的关系后，才能准确分析构件内部的受力和应力状态。因此，静力学的内容是材料力学学习的第一步。在研究构件内部的力学状态之前，我们通常要对其外部载荷、支承条件以及约束做出全面分析。

力的平衡条件

力的平衡条件是静力学的核心。任何处于静止或匀速直线运动的构件，其所受的全部外力和力矩必须处于平衡状态。在二维平面问题中，力的平衡条件可以分为三个基本方程：

• 水平分力平衡：所有外力在水平方向的分量之和等于零（ΣFx = 0）。
• 竖直分力平衡：所有外力在竖直方向的分量之和等于零（ΣFy = 0）。
• 力矩平衡：所有外力对任意参考点的力矩之和等于零（ΣM = 0）。

在空间结构（立体结构）问题中，平衡方程扩展为六个，包括三个方向的力平衡和三个关于各坐标轴的力矩平衡。

通过运用这些平衡条件，工程师可以求解构件的支反力和内部的主要受力（如轴力、剪力和弯矩）。支反力是支座或连接对构件的约束反作用力，它保证结构的整体平衡。内部的相互作用力（内力）则揭示了材料可能面临的应力集中或薄弱环节。

工程中的应用示例

例如，设计一座简支梁桥时，首先根据桥面荷载分布和桥梁的支承方式，利用静力学平衡条件，解算每一个支座所承担的反力。再进一步，通过截取梁的任意一段（常常用“截面法”），利用平衡条件分析该段内部各点的力的分布情况，如剪力和弯矩的大小与变化规律。这些分析结果直接影响到桥梁截面的尺寸设计与加固措施。

受力分析方法

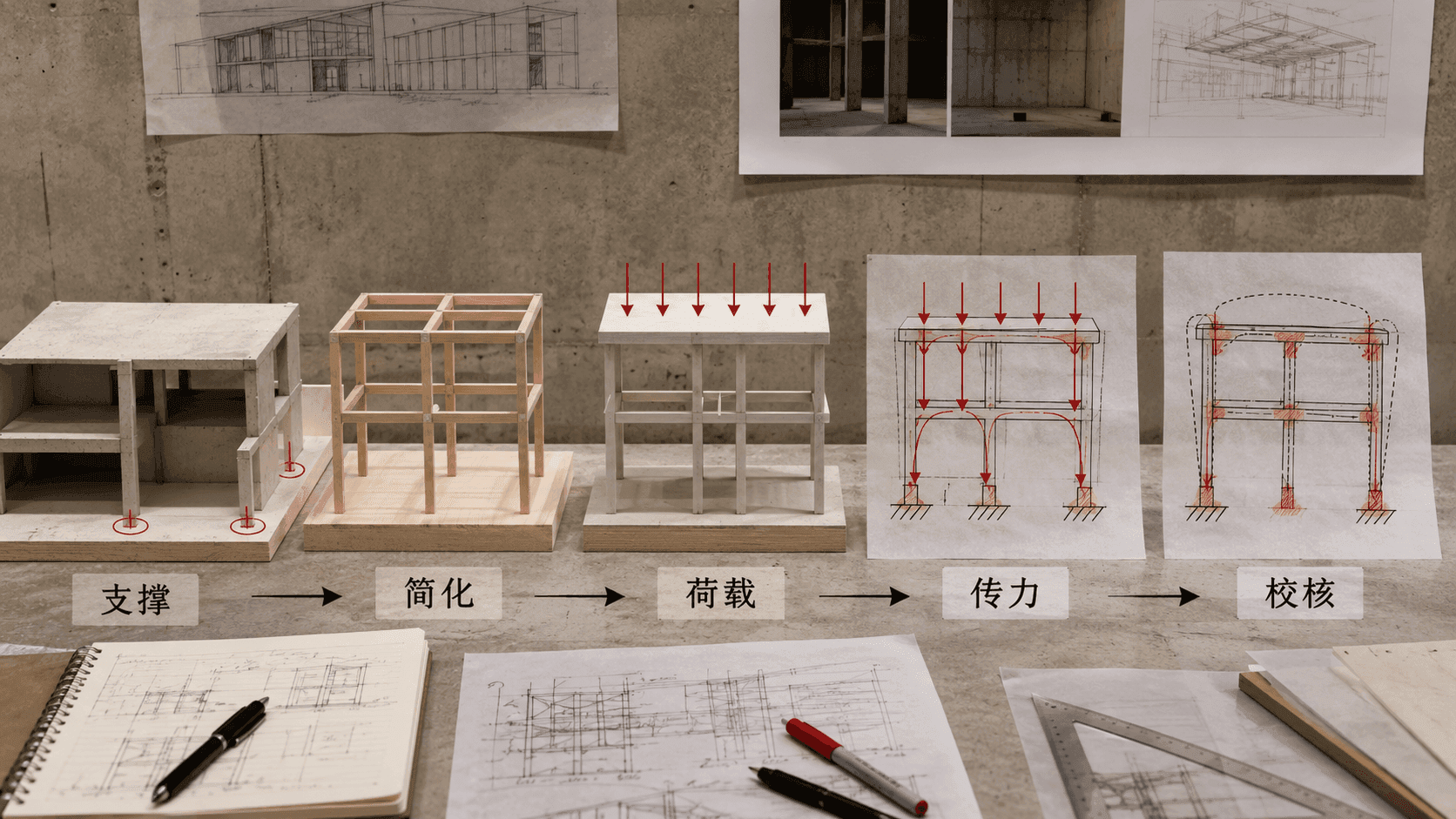

受力分析是材料力学中的基础与起点。它不仅关系到计算的准确性，也是工程安全的前提。只有准确找出所有实际作用在结构和构件上的外力，合理分析其传递路径，才能进行后续的强度、刚度与稳定性校核。

常用的受力分析方法主要有：

• 整体法：将整个结构作为一个整体进行平衡分析，解算支反力，为进一步分析分部结构打基础。
• 截面法：将构件在感兴趣的位置用假想的截面“切断”，单独分析截取部分的受力。该部分受外力及截面上的内力（即“内力”）的共同作用，运用平衡条件可求出截面处的内力值。这种方法适用于计算轴力、剪力、弯矩等，是材料力学和结构力学中的核心工具。

实例与技巧

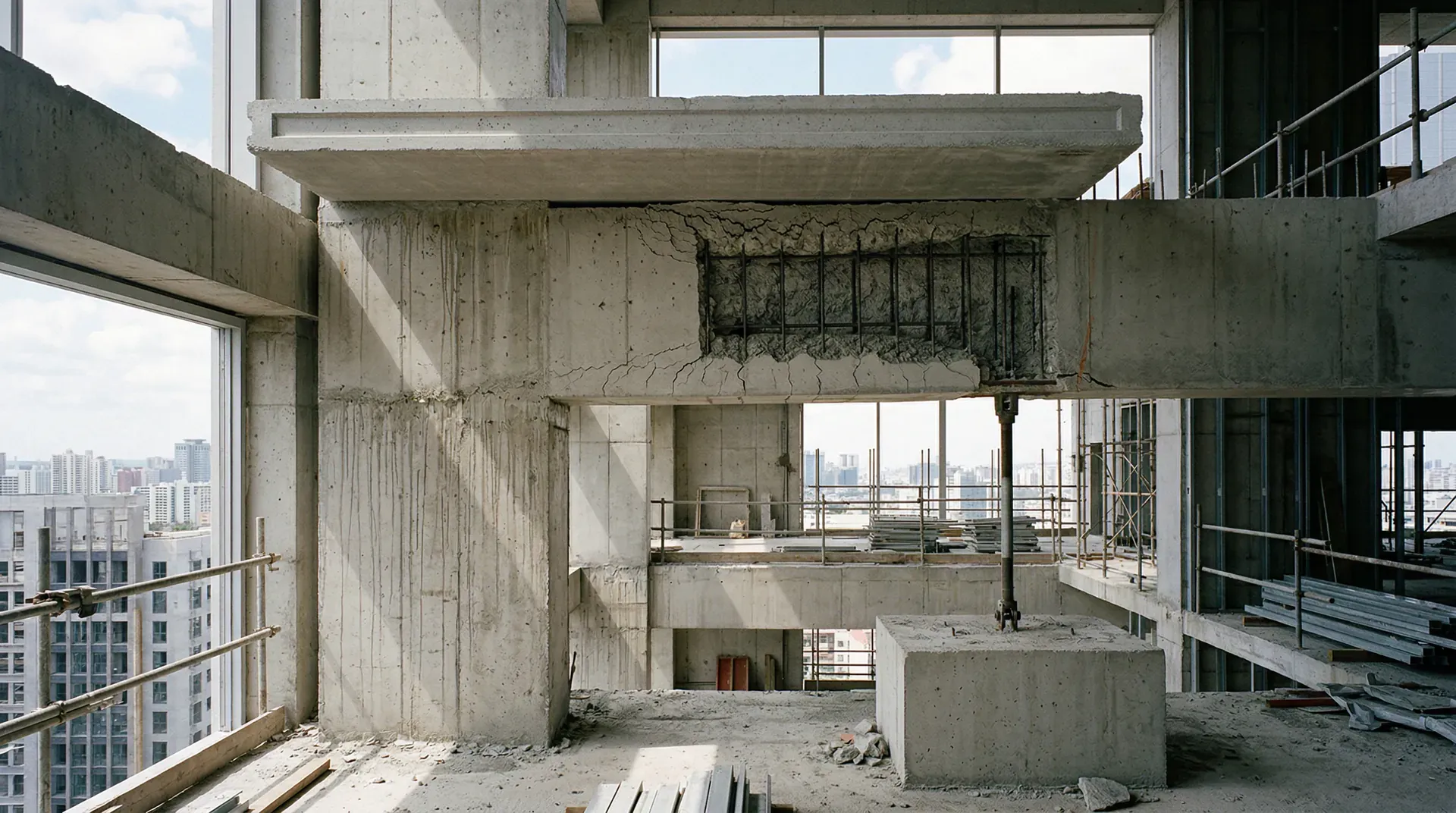

以钢筋混凝土梁为例，在房屋结构设计中，要分析梁在楼板荷载、隔墙重量等作用下的受力分布。通过在梁的任意截面采用截面法，能够分别计算该处的剪力（沿截面滑移的力）和弯矩（致使梁发生弯曲、纤维产生压拉应力的力矩）。进一步，可以画出剪力图和弯矩图，这对于判断危险截面、布置钢筋以及加强保护都具有重要意义。

此外，在复杂结构（如桁架、框架结构）中，受力分析还要结合节点法、力系分解法、图解法等多种手段，全面考虑外荷载、结构自重、风荷载、地震作用等多源外力的影响。

---

应力的概念

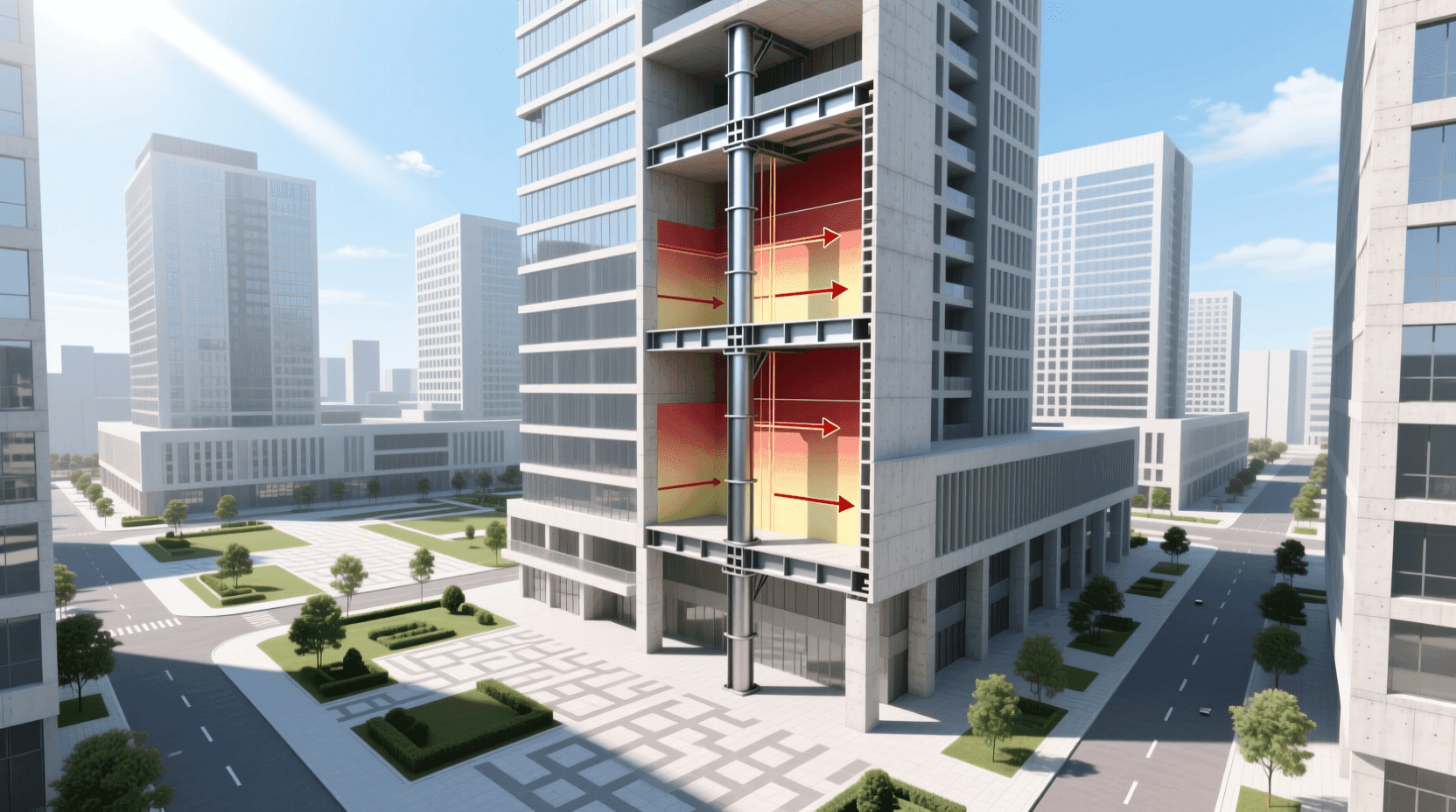

在材料力学中，“应力”是描述材料内部抵抗外部作用力的基本物理量。当外力作用于一个构件时，为了保持平衡和完整性，材料内部会自动产生抵抗这种作用力的内部力，这就是“内力”。然而，仅仅知道整体上的内力还远远不够，因为它并不能说明内力在截面上的分布情况以及哪些部位最危险，为此必须进一步研究“应力”——即单位面积上所承受的内力。

内力与应力的关系

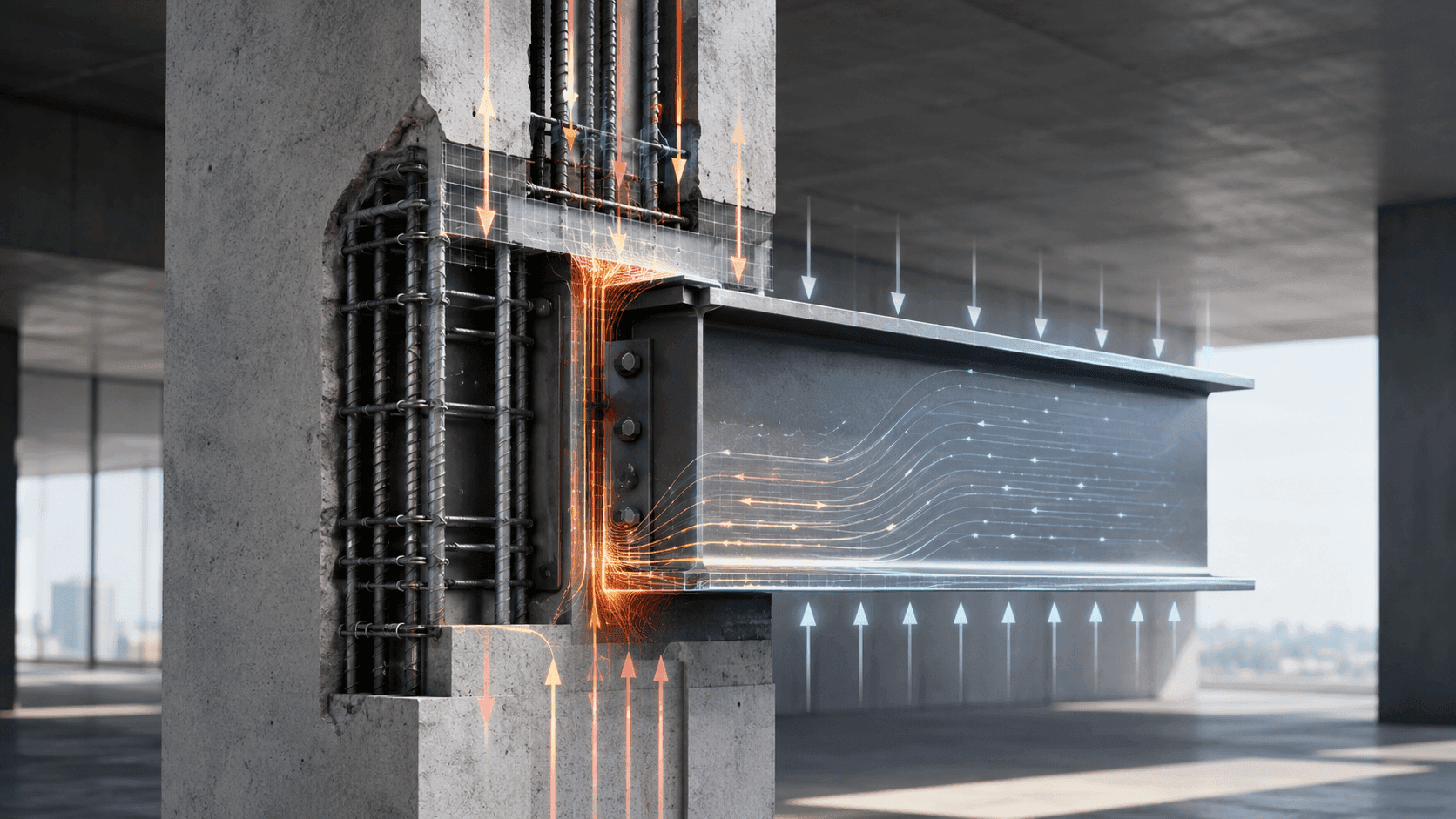

内力可以看作是作用在工程构件截面上的总合力，但工程实际中我们更加关注的是该内力如何分布在截面上某一点的情况。这样才能分析材料的薄弱点与破坏机理。应力（Stress） 就是内力对截面单位面积的集度，可以理解为“力的密度”，它反映了微观上材料中任一点的受力状态。

应力的国际单位是“帕斯卡”（Pa），在工程实际中，更常用“兆帕”（MPa）作为单位。1 MPa 等于 $10^6$ Pa，也等于 $1\,\text{N}/\text{mm}^2$。这一单位换算便于工程计算和数据理解。

通过极限的数学定义：如果$\Delta F$是作用在$\Delta A$上的内力，则某点的应力为

$$\sigma = \lim_{\Delta A \to 0} \frac{\Delta F}{\Delta A}$$

这反映了局部性质，也意味着应力分布往往是非常复杂和变化的。

举例说明： 以一根圆钢拉杆为例，若整体受到拉力$F$，则整体截面上的内力等于外力。但实际上，这个力并不是集中的，而是分布在整个截面上。截面上每一个微小单位面积$dA$都承担了一个微小的力$dF$，它们的比值趋于某一点时，就是该点的应力。

应力的物理意义与工程价值

应力的大小直接决定材料是否安全。它描述了材料内部抵抗形变和破坏的本领——在单位面积上外力的作用程度。应力过大，超出材料所能承受的极限，材料就会发生破坏（如断裂、屈服、压溃等）。

每种工程材料都有代表其最大承载本领的“极限应力”（或称“强度极限”）。实际工程中，为了保证安全，还要留出安全系数，即设计应力一般远小于强度极限。此外，各种极限值还分为抗拉强度、抗压强度、抗剪强度等，与受力形式密切相关。

应力分析不仅用于安全校核，还直接关联工程结构的可靠性、经济性乃至材料的选用。

应力的分类

• 正应力（σ）：垂直于截面产生的应力，分为拉应力和压应力。
• 剪应力（τ）：平行于截面的应力。不同应力类型对应不同破坏机制。
• 主应力与最大应力：在复杂受力条件下的进一步分析对象（见后续章节）。

工程实际中的典型极限应力

例如：

• 钢材抗拉强度通常为400 ~ 600 MPa，抗压强度与其接近。
• 混凝土抗拉强度很低（2 ~ 4 MPa），但抗压强度能到20 ~ 50 MPa。
• 木材拉、压强度相差较大，根据材料结构方向而变化显著。

这些强度值来源于大量标准试验，是进行工程设计和材料选择的重要依据。设计时必须确保最大工作应力低于材料的极限应力，并考虑各种不确定性因素（如材料缺陷、载荷变化、环境影响等），设置适当安全系数。

---

轴向载荷与正应力

轴向载荷是最常见也是最基础的结构受力形式之一。它包括轴向拉伸和轴向压缩，普遍存在于桁架、柱子、吊杆、桥索等结构构件中。

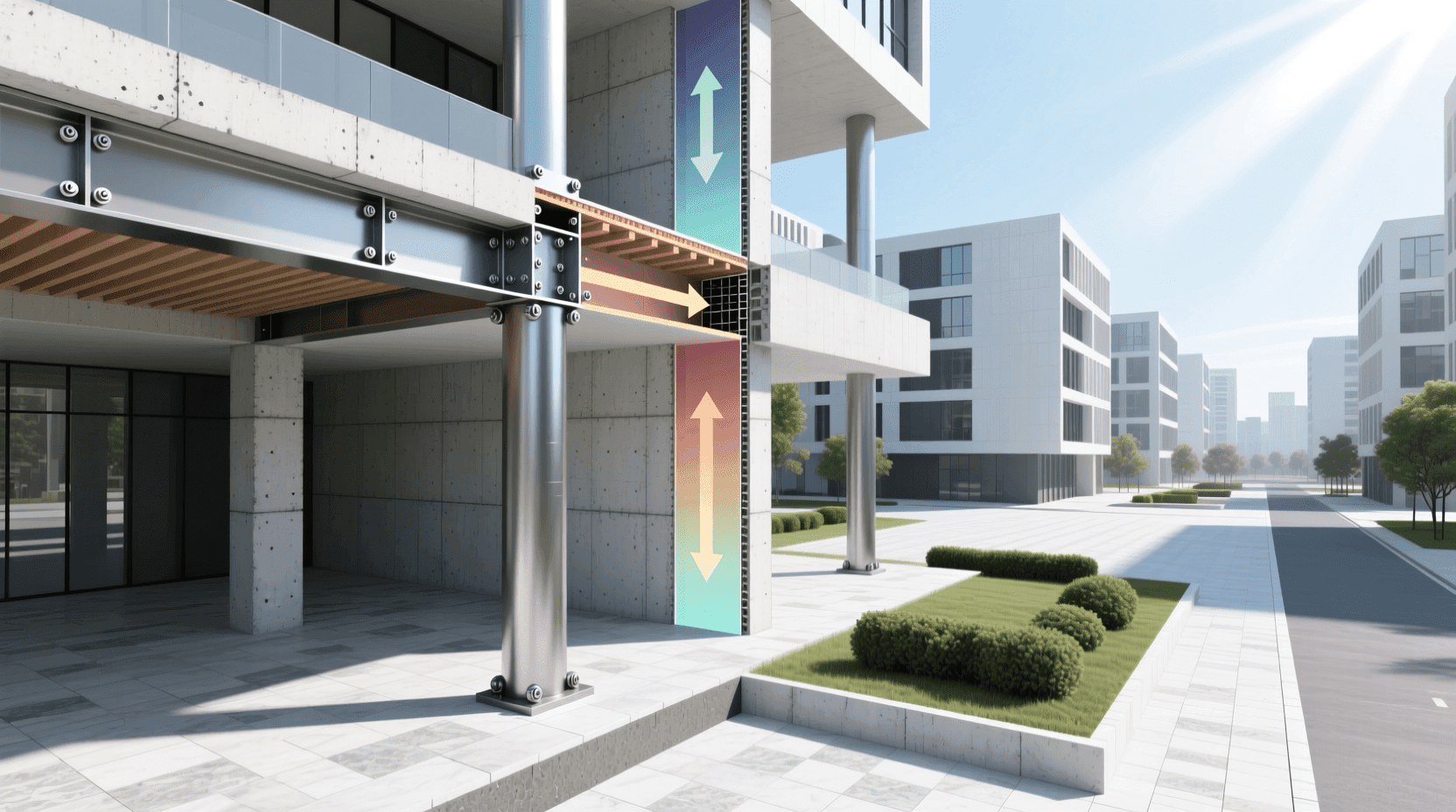

轴向拉伸与压缩

当外力沿着构件轴线作用，作用线通过截面中心且方向与杆轴线一致时，构件将发生均匀的轴向拉伸（如悬索桥主缆、吊车拉索）或压缩（如高楼的承重柱、桥墩）。

对于等截面、均质直杆，在拉伸或压缩条件下，截面上的内力沿整个截面均匀分布，因此截面上每一点的应力大小相等。这种情况下，通常用轴力N表示整体内力。

为了深入分析结构，还需要研究受拉和受压构件的变形、稳定性等，例如长细比对压杆稳定的影响（详见后续章节）。

正应力的定义与计算

**正应力（σ）**是指垂直于截面方向的应力。常规定拉为正，压为负。

$$\sigma = \frac{N}{A}$$

• $N$ 为轴向内力（N，单位牛顿）；
• $A$ 为截面面积（mm² 或 m²）。

分析要点：

• 轴力越大，应力越大。截面面积越大，应力越小。
• 当工程任务不能增大构件横截面时，必须换用更高强度的材料以满足要求。
• 在复杂结构中，还需考虑截面不均匀、连接过渡、孔洞等对局部应力的影响。

案例分析： 假如一根直径20 mm的圆钢拉杆承受40 kN拉力，其横截面面积为$A = \pi \times 10^2 \approx 314\,\text{mm}^2$，计算：

$$\sigma = \frac{40000\,\text{N}}{314\,\text{mm}^2} \approx 127\,\text{MPa}$$

相较于Q235钢（许用抗拉强度约370~500 MPa），该拉杆处于安全状态。如果进一步增大截面面积（比如选用直径25 mm钢杆），相同载荷下应力将进一步减小，安全性提高，代价是用钢量和成本增加。

轴向应力变化规律与可视化

上图用不同颜色曲线表明：同样的轴力下，截面越大，应力越低。设计工程结构时应保证正常工作条件下最大应力不超过材料的极限强度，并考虑结构可靠性与经济性的平衡。此外，结构的疲劳、老化、温度变化等因素也都可能导致实际应力超出预期，需要在设计初期做严密的应力校核及安全评价。

• 复杂结构截面上的应力分布不一定均匀，例如存在孔洞、缺口、异形截面时，局部会出现应力集中现象，此时最大应力区域容易发生危险（断裂、脆断等），需要采用加强措施或特殊设计。
• 在汽车、飞机、高压容器等对安全要求极高的领域，常需要用应力分析软件（如有限元分析）对结构进行详细模拟，以获得最真实和安全的应力分布。

通过对应力的全面理解和合理利用，为安全高效地进行工程设计和结构优化打下基础。

---

剪切应力

除了轴向拉压外，构件在实际工作中还常常承受剪切作用。剪切作用普遍存在于连接件（如铆钉、螺栓、销钉等）、横梁的支座区域、板壳结构的局部、甚至混凝土梁的斜截面上。在机械、土木、航空航天等领域，剪切强度的考核都是不可或缺的。

剪切变形的特点与物理图像

剪切变形的本质是：相邻两个截面发生相对平行错动，引起截面内部切向力抵抗。可以这样想象：两块钢板用一根铆钉连接起来，当钢板受力时，铆钉欲将上下部分错开，铆钉内部将受到一对大小相等、方向相反的切向内力（即剪力），以对抗这种错动。

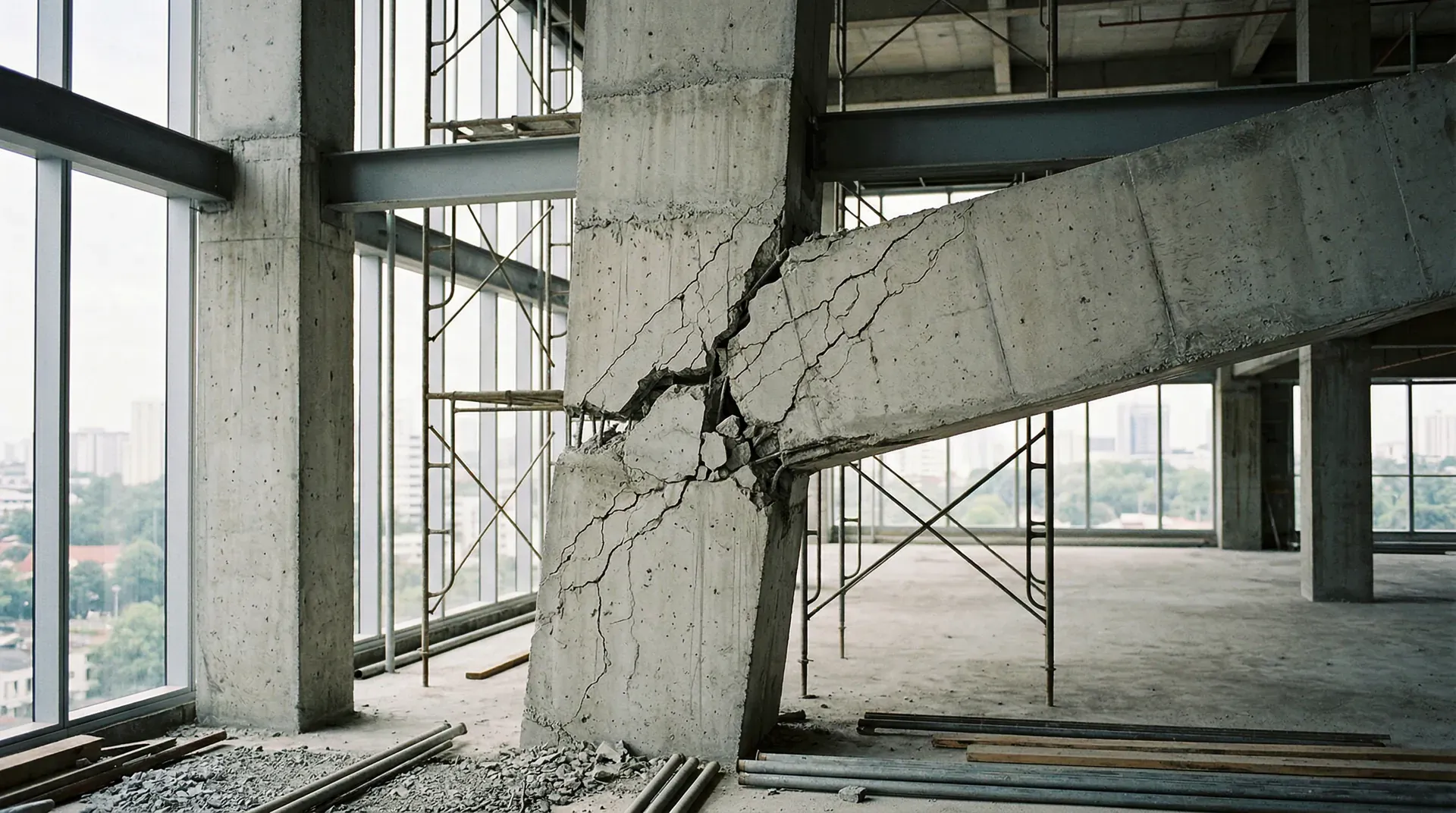

工程上最常见的剪切破坏是：连接件在某个截面处沿切向断裂，这种断口通常比较光滑、平整，不具备拉伸断口的纤维状特征。例如剪刀剪钢筋、冲床剪金属板、桥梁的销轴断裂等，都属于典型剪切破坏。此外，在斜裂缝控制不好的混凝土梁中，失效往往也是由于剪切。

剪切应力的定义与分布

剪切应力是指沿截面切线方向的内力强度，习惯用希腊字母 $\tau$（tau）表示。对于简单连接件（如圆柱形铆钉或螺栓），常常假设剪切应力在整个受剪面上均匀分布，但实际上真实分布并不总是均匀（如矩形截面的梁，中心剪应力最大，边缘为零）。

剪切应力的基本计算式为：

$$\tau = \frac{Q}{A}$$

其中，$Q$ 为剪力，$A$ 为剪切面积。

单剪螺栓的剪切应力

一个直径为 16 mm 的螺栓连接两块钢板，受到 $20\,\mathrm{kN}$ 的剪力，剪切面为单面，即 A = $\pi \times 8^2 = 201\,\mathrm{mm}^2$，则

$$\tau = \frac{20000}{201} \approx 99.5\,\mathrm{MPa}$$

钢结构中，许用剪应力常取许用拉应力的 $0.6$ 倍。设计时必须校核其剪切强度是否满足规范要求。

双剪与多重剪切

若连接件穿过多块钢板，受力截面增加。例如在双剪情况下，实际受力面应为 $2A$，这显著提高了承载力。因此，合理的连接方式不仅要考虑配件材料，还需通过结构布置增大有效剪切面积。

剪切与抗滑移

在某些关键连接部位（如高强螺栓连接），除了承担剪切，还需要考虑板件间相对滑移的抗力，此时应结合摩擦型连接的设计要求进行综合验算。

---

挤压应力

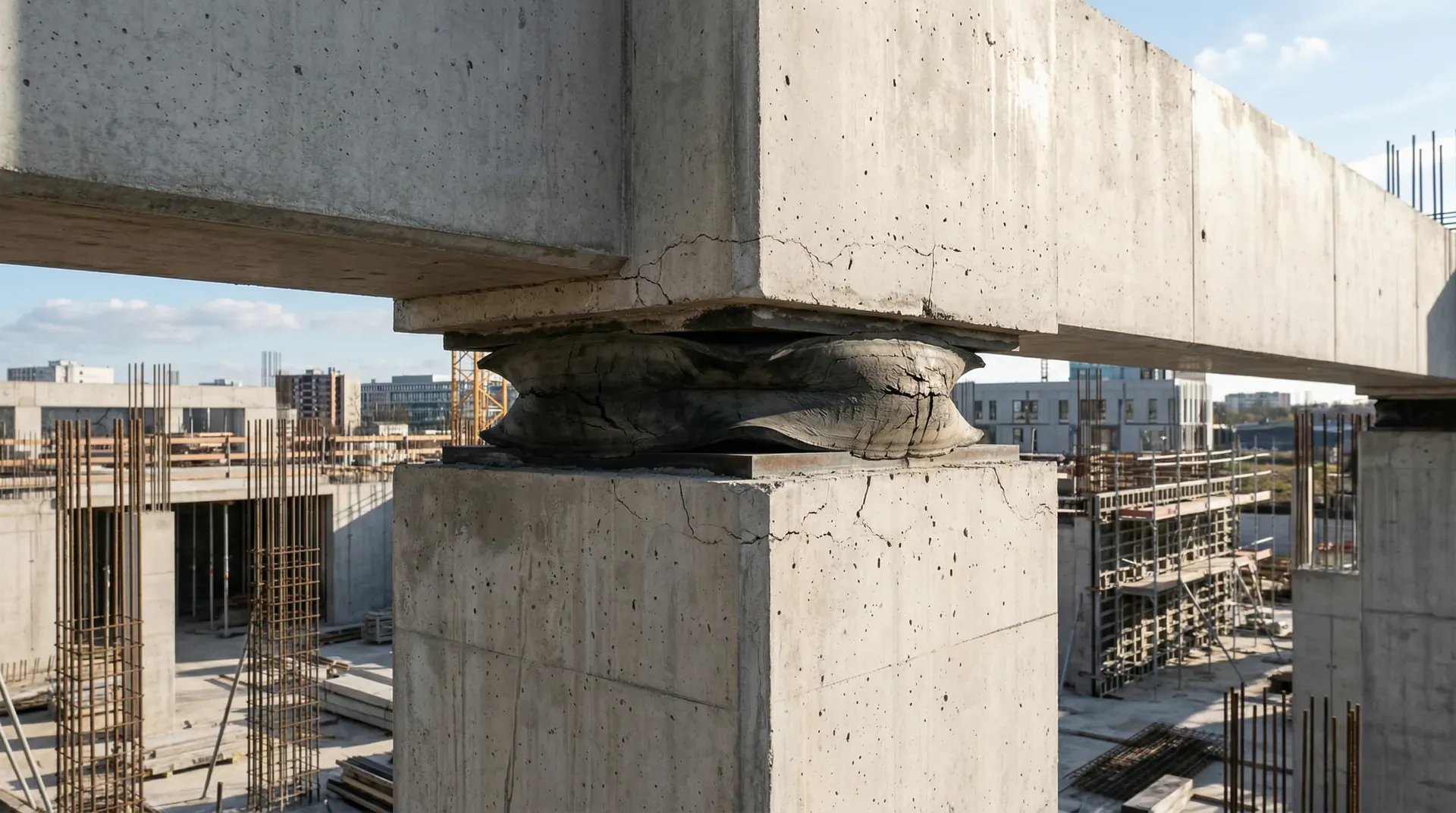

当两个构件通过螺栓、铆钉或键等连接件相互挤压时，接触面上会产生较大的局部压应力，这种应力称为挤压应力（又称承压应力、轴承应力）。

挤压应力的物理内涵

挤压应力是一种局部接触压应力，往往不会均匀分布在整个接触面上。以铆钉为例，铆钉与被连接板孔壁之间的压力集中在局部区域，靠近接触边缘最大。挤压应力过大，板材孔壁材料会发生塑性变形，孔被压扁、边缘翘起、连接松动。

工程中的简化处理

尽管真实挤压应力分布很复杂，工程设计中通常为便于计算，采用“名义挤压面”：即用连接件直径乘以板厚，作为受力截面面积，假定压应力分布均匀。

挤压应力计算公式为：

$$\sigma_\mathrm{bs} = \frac{P}{A_\mathrm{bs}}$$

其中 $P$ 为挤压力，$A_\mathrm{bs}$ 为名义挤压面面积。对于圆柱形铆钉（或螺栓）连接：

$$A_\mathrm{bs} = d \cdot t$$

$d$为螺栓直径，$t$为板厚。

板-铆钉连接挤压应力

某钢板通过直径 20 mm 的铆钉连接，钢板厚度为 10 mm，承受 50 kN拉力，则

$$A_\mathrm{bs} = 20 \times 10 = 200\,\mathrm{mm}^2$$ $$\sigma_\mathrm{bs} = \frac{50000}{200} = 250\,\mathrm{MPa}$$

若许用挤压应力为 300 MPa，则该连接满足挤压强度要求。

影响因素与特殊情况

• 若连接件与承压件的刚度或硬度不同，可能导致应力集中，应选择适宜的材料组合或采用局部加强。
• 高强度结构、反复荷载作用下，应考虑挤压疲劳与局部塑性流变等问题。
• 当存在多排螺栓或多点挤压时，各名义挤压面宜分别验算。

三种连接件强度形式对比

连接件设计中一般需同时验算拉伸强度、剪切强度和挤压强度，三者各有破坏机理和典型应用场景：

设计时应分别计算并校核三种强度的承载能力，只有全都满意才可确保结构安全。

拓展阅读

• 剪切模量 ($G$) 是衡量材料抵抗剪切变形能力的重要指标，定义为剪切应力与剪切应变之比，常与弹性模量耦合出现在板壳、梁力学计算中。
• 脆性材料（如铸铁、陶瓷、玻璃等）剪切断裂特征明显不同，其许用剪切应力选取应更为谨慎。
• 常见失效案例中，连接件的剪切-挤压复合破坏比例很高，建议设计时充分考虑各类极限状态的组合影响。

---

构件的强度计算

掌握了应力的基本概念和计算方法后，我们就可以进行构件的强度计算，确保其在实际使用过程中既经济又安全可靠。强度计算贯穿于工程设计、施工与验收等各个环节，是保证结构安全性的核心内容。

强度条件及其意义

强度条件是所有结构设计的首要前提，即要求构件的工作应力不超过材料的许用应力。其中：

• 工作应力：构件在实际载荷作用下产生的应力。
• 许用应力（记为 $[\sigma]$ 或 $[\tau]$）：为保证安全和耐久性，材料所能承受的最大应力，通常通过材料极限强度与安全系数决定。

强度条件常用的不等式表达为：

$$\sigma \leq [\sigma] \qquad \text{或} \qquad \tau \leq [\tau]$$

其中$\sigma$为正应力（如拉应力或压应力），$\tau$为剪应力。

方括号表示许用应力。实际工程中，只要工作应力满足上述条件，构件即可认为不会因强度不足而发生破坏。但要注意，许用应力的确定不能只看材料本身，还要充分考虑结构受力特点、工艺条件、环境影响及后期维护等综合因素。

典型强度计算问题

1. 强度校核

   • 已知：构件尺寸与荷载
   • 计算：实际应力
   • 判断：$\sigma/\tau$ 是否小于 $[\sigma]/[\tau]$

2. 截面尺寸设计

   • 已知：荷载、材料性能、许用应力
   • 计算：所需截面面积 $A$，并选定合理截面形状和尺寸

3. 反求许可载荷

   • 已知：构件尺寸和材料性能
   • 计算：结构可安全承受的最大荷载

这些问题是材料力学、结构力学乃至各类工程结构课程与实际工作的基础。

安全系数的作用与合理选取

构件许用应力一般按下式取值：

$$[\sigma] = \frac{\sigma_u}{n}$$

其中 $\sigma_u$ 为材料的极限强度，$n$ 为安全系数。安全系数用于弥补工程中各种不确定性（如载荷变化、材料缺陷、制造误差、工作环境变化等），也是保障结构设计具有足够裕度（reliability）的核心参数。

• 塑性材料（如钢材）：安全系数较低，一般取 $n=1.5 \sim 2.0$
• 脆性材料（如混凝土、铸铁等）：安全系数较高，取 $n=2.5 \sim 4.0$
• 特殊结构或承受冲击、震动、疲劳等复杂工况时，应适当提高安全系数

结构设计规范会针对具体应用场景规定具体的安全系数或分项系数，设计时要严格遵循相关规范要求。

例题：
某建筑梁采用Q235钢制作，屈服强度为235 MPa。设计时取安全系数 $n=1.5$，则许用应力

$$[\sigma] = \frac{235}{1.5} \approx 157\,\mathrm{MPa}$$

此时梁内最大工作应力不得超过157 MPa，否则有失效风险。

上图直观展示了不同安全系数下钢材许用应力的变化趋势。从图中可以看出：安全系数越大，许用应力就越小，设计越保守。这其实反映了风险与经济性的平衡——过大的安全系数虽然更安全，但也会导致材料浪费、造价升高；而安全系数过小又存在失效风险。工程师应结合构件的重要性、服役环境、后期维护等因素，选择恰当的安全系数。

强度计算综合实例与进一步考虑

拉杆设计强度计算详细步骤

已知需要设计一根能承受100 kN轴向拉力的钢拉杆，材料Q235，许用应力$[\sigma]=157$ MPa。根据强度条件：

$$\sigma = \frac{N}{A} \leq [\sigma] \implies A \geq \frac{N}{[\sigma]}$$

代入数据可得截面面积

$$A \geq \frac{100\,000}{157} \approx 637\ \mathrm{mm}^2$$

假设采用直径为$30\,\mathrm{mm}$的圆钢杆，其截面面积

$$A = \pi \times (15)^2 \approx 707\,\mathrm{mm}^2>637\,\mathrm{mm}^2$$

所以该设计满足强度要求，并有一定裕度。

如上图所示，截面面积越大，允许的轴向受力越大。线性关系的斜率即为许用应力。高强度材料$Q345$则能在同等面积下承载更大轴力，这对于轻量化和空间受限的设计尤为重要。实际选型时，还应综合考虑材料成本、工艺可行性、腐蚀与维护等因素。

强度计算的拓展知识

• 多种荷载及联合工况：实际结构往往不仅仅受轴向力，有时还要同时承受弯矩、剪力、扭矩、风载、地震等多重复合作用。复杂工况下往往采用最大主应力理论、屈服准则等分析方法，或通过有限元仿真进行数值分析。
• 疲劳与持久强度：长周期或反复荷载作用下（如桥梁、飞机等），结构需校核疲劳强度。此时材料许用应力将远低于静载许用值，需参考S-N曲线和疲劳试验数据。
• 稳定性与刚度约束：对细长杆件、高层结构等，往往不是首先“强度破坏”，而是失稳（如屈曲），工程设计中需特别留意强度与稳定的协同设计。
• 加工、连接与实际缺陷影响：实际工程中存在焊缝、螺栓孔、切割残余应力等缺陷，必要时需引入“折减系数”修正许用应力。关键部位可能还需进行无损检测。

---

小结

我们建立了应力的基本概念，掌握了轴向拉压、剪切和挤压三种基本应力的计算方法，深入理解了强度条件和安全系数的意义，并了解了强度计算在构件校核、截面选型与荷载限定等方面的实际应用。

需要强调的是，实际工程中的构件往往同时受多重载荷与复杂工况影响，强度只是安全性的基础判断。后续学习将涉及多向应力、结构稳定性、疲劳与断裂、连接和节点等内容，使大家具备全面而系统的结构安全分析能力，逐步过渡到真实工程问题的综合解决方案。
