屋顶框架

屋顶框架作为住宅建筑中的核心结构之一，在整个建筑体系中扮演着不可替代的角色。它不仅起到承载与分散屋面荷载的关键作用，将雨雪、风压等多种外部荷载通过结构体系有效传递至承重墙体和基础，确保房屋整体的安全与稳定；同时还承担着防水、保温和隔热等复合功能，使建筑能够适应复杂多变的气候环境，提高室内居住的舒适性和节能性。

优质的屋顶框架不仅要满足结构受力的刚度和强度要求，还应在材料选择与结构设计上兼顾美观性、经济性以及环保性。例如，现代住宅屋顶框架普遍采用轻质高强的新型材料，如胶合木、钢结构集成桁架等，极大提升了屋顶的耐久性、施工效率和全生命周期的性能表现。此外，屋顶的造型与结构往往也受到当地气候、地理环境、建筑功能及民俗风格的影响，不同地区和不同用途的建筑对屋顶结构的要求差异显著——寒冷地区着重保温防雪，沿海或台风多发区则需提高抗风能力，干旱地区则强调隔热与防晒。随着绿色建筑理念的普及和技术的进步，屋顶框架系统越来越多地融入太阳能组件、绿化系统、采光天窗等新兴要素，不断拓展其功能边界，为可持续发展做出贡献。

一个科学设计、施工规范、符合时代要求的屋顶框架系统，不仅能够提升建筑本身的耐久性和安全性能，还在提升节能环保标准与居住美学层面发挥着重要作用，对现代居民生活品质的改善影响深远。屋顶框架的类型与结构形式丰富多样，包括单坡、双坡、四坡和复合屋顶等多种形式，可根据具体需求灵活选择。新材料与新工艺的持续创新也为屋顶框架带来了更多可能性，加快了建筑工业化和智能化的步伐。

---

屋顶结构的历史演变

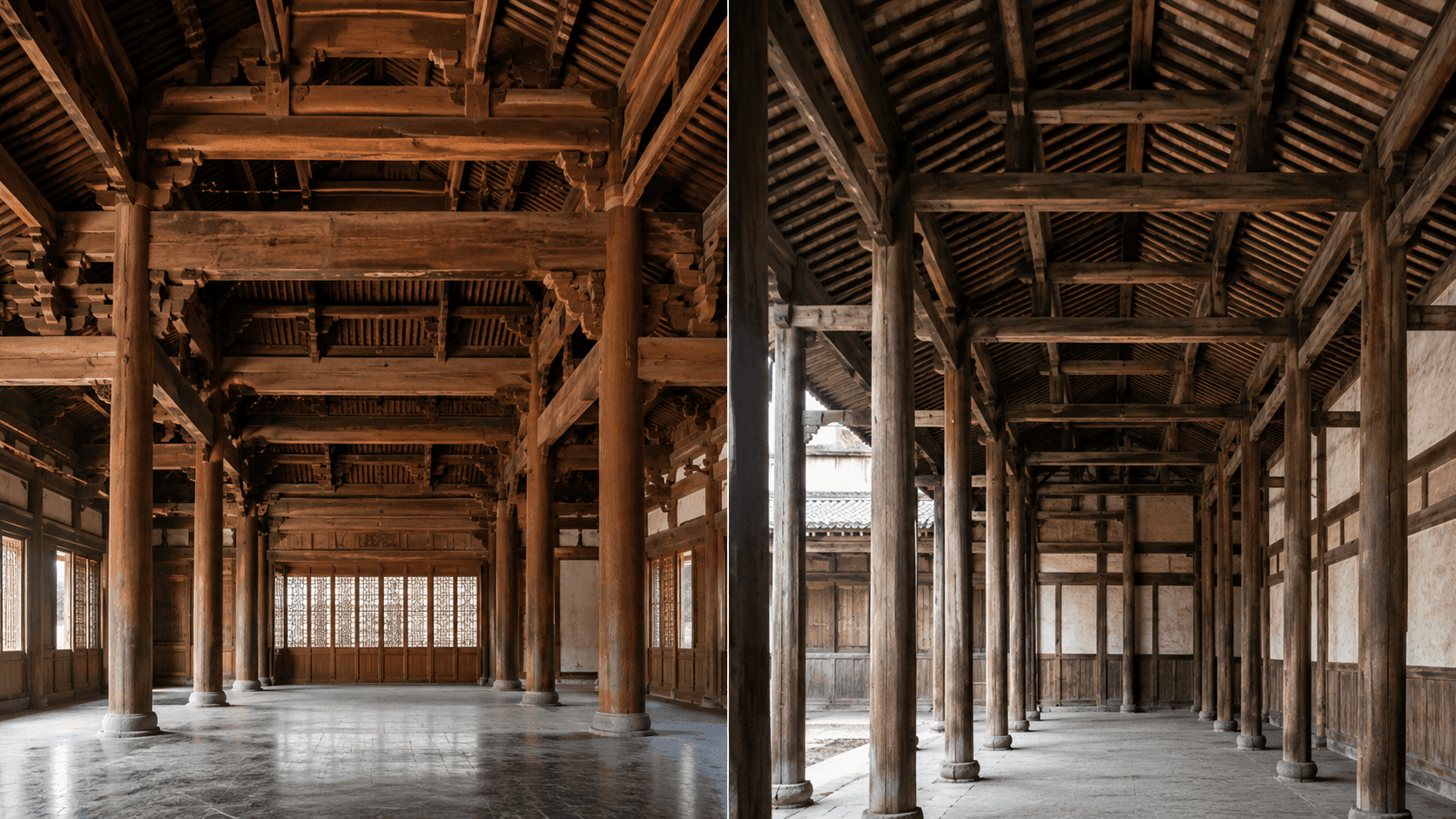

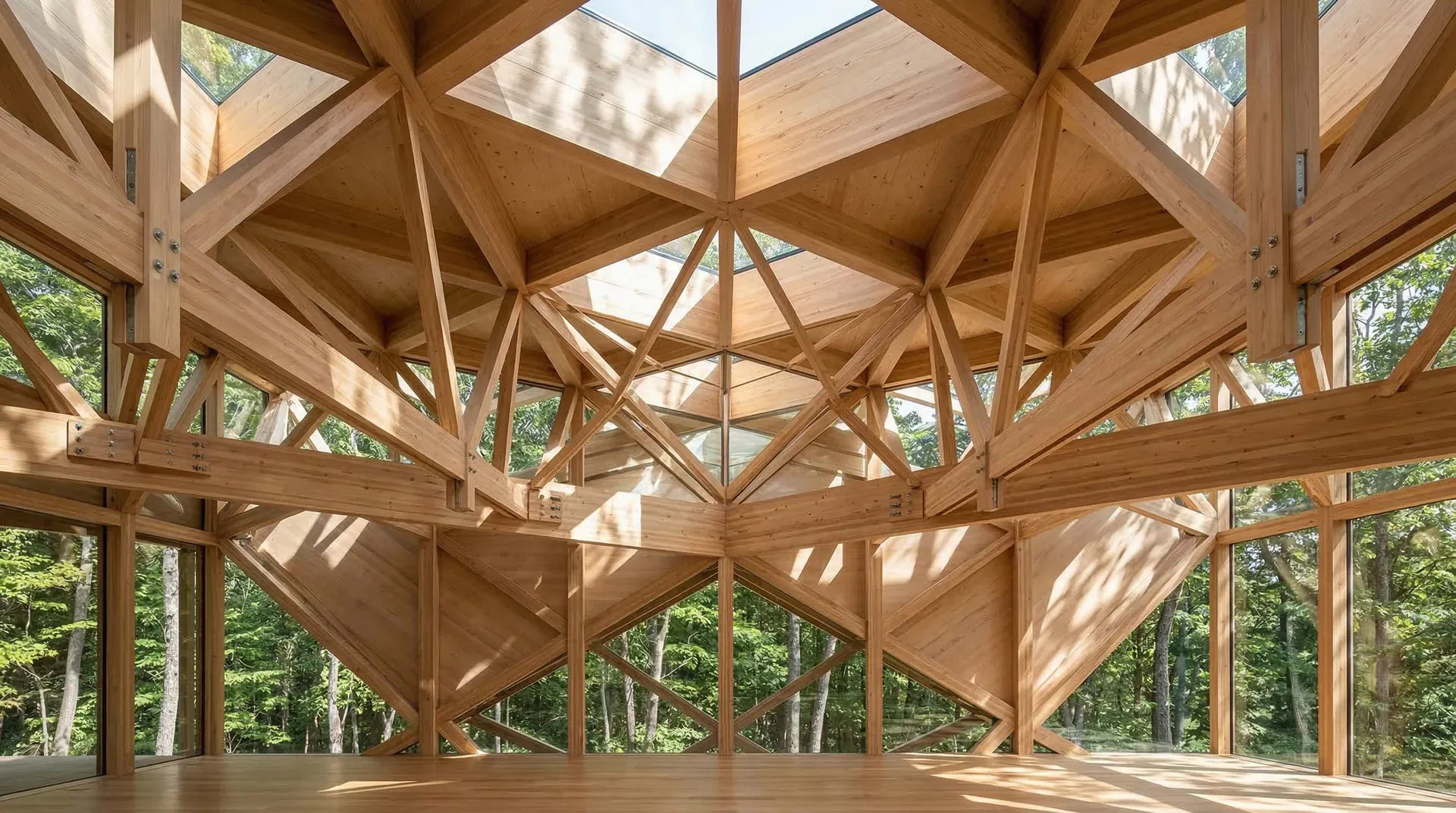

中国传统建筑的屋顶结构经历了数千年的发展演变。早在新石器时代，先民们就已经掌握了用木材搭建简易屋架的技术。随着木构建筑技术的不断成熟，中国古代建筑形成了独特的抬梁式和穿斗式两大屋架体系。抬梁式屋架通过层层递减的梁架将屋面荷载逐级传递至柱子，适用于宫殿、寺庙等大型建筑；穿斗式屋架则采用柱子直接承托檩条的方式，结构简洁，多见于南方民居。

西方建筑的屋顶框架发展路径则有所不同。古罗马时期的建筑师擅长使用石材拱券结构，创造出宏伟的穹顶空间。中世纪哥特式建筑则发展出复杂的木桁架系统，跨度可达二十余米。到了工业革命时期，钢材的广泛应用使得屋顶结构形式更加多样化，跨度也得到了显著提升。

现代住宅建筑的屋顶框架设计吸收了中西方传统建筑的优秀经验，同时结合了新材料、新技术的应用。以木结构轻型住宅为例，其屋顶框架通常采用规格木材或工厂化桁架，施工快捷、成本可控，成为当今住宅建筑的主流选择。从传统的手工榫卯连接到现代的金属连接件，从现场制作到工厂预制，屋顶框架技术正朝着标准化、工业化的方向不断发展。

---

屋顶的基本类型与特征

住宅建筑的屋顶形式多种多样，不同的屋顶类型不仅影响建筑的外观美感，更直接关系到结构性能、建造成本和使用功能。在选择屋顶类型时，需要综合考虑气候条件、建筑风格、结构形式、经济因素等多方面内容。

平屋顶是指坡度在5%以下的屋顶，其结构简单、施工方便、造价较低，可以充分利用屋顶空间，在现代城市住宅中应用广泛。但平屋顶的排水能力相对较弱，防水要求较高，需要采用可靠的防水材料和构造措施。坡屋顶则是指坡度超过10%的屋顶，具有良好的排水性能和通风效果，传统风格浓郁，在低层住宅和别墅建筑中较为常见。坡屋顶的造型丰富，可以形成多样的建筑立面效果，但结构相对复杂，建造成本通常高于平屋顶。

常见的坡屋顶形式包括单坡屋顶、双坡屋顶、四坡屋顶和复合屋顶。单坡屋顶结构最为简单，适用于跨度较小的建筑，其特点是施工快捷、造价低廉，但建筑造型相对单调。双坡屋顶又称“人字形屋顶”，是最常见的坡屋顶形式，两个坡面在屋脊处相交，排水顺畅，结构合理，可以形成实用的阁楼空间。四坡屋顶由四个坡面组成，也称“庑殿顶”，其结构稳固、外观庄重，但施工难度和成本都相对较高。复合屋顶则结合了多种屋顶形式的特点，造型丰富多变，可以满足复杂平面布局的需要。

不同屋顶类型的性能特征可以通过下表进行比较：

---

屋顶框架的主要构件

屋顶框架系统由多种构件组合而成，每种构件都发挥着特定的结构作用。深入理解各类构件的功能和相互关系，是掌握屋顶框架设计与施工的基础。

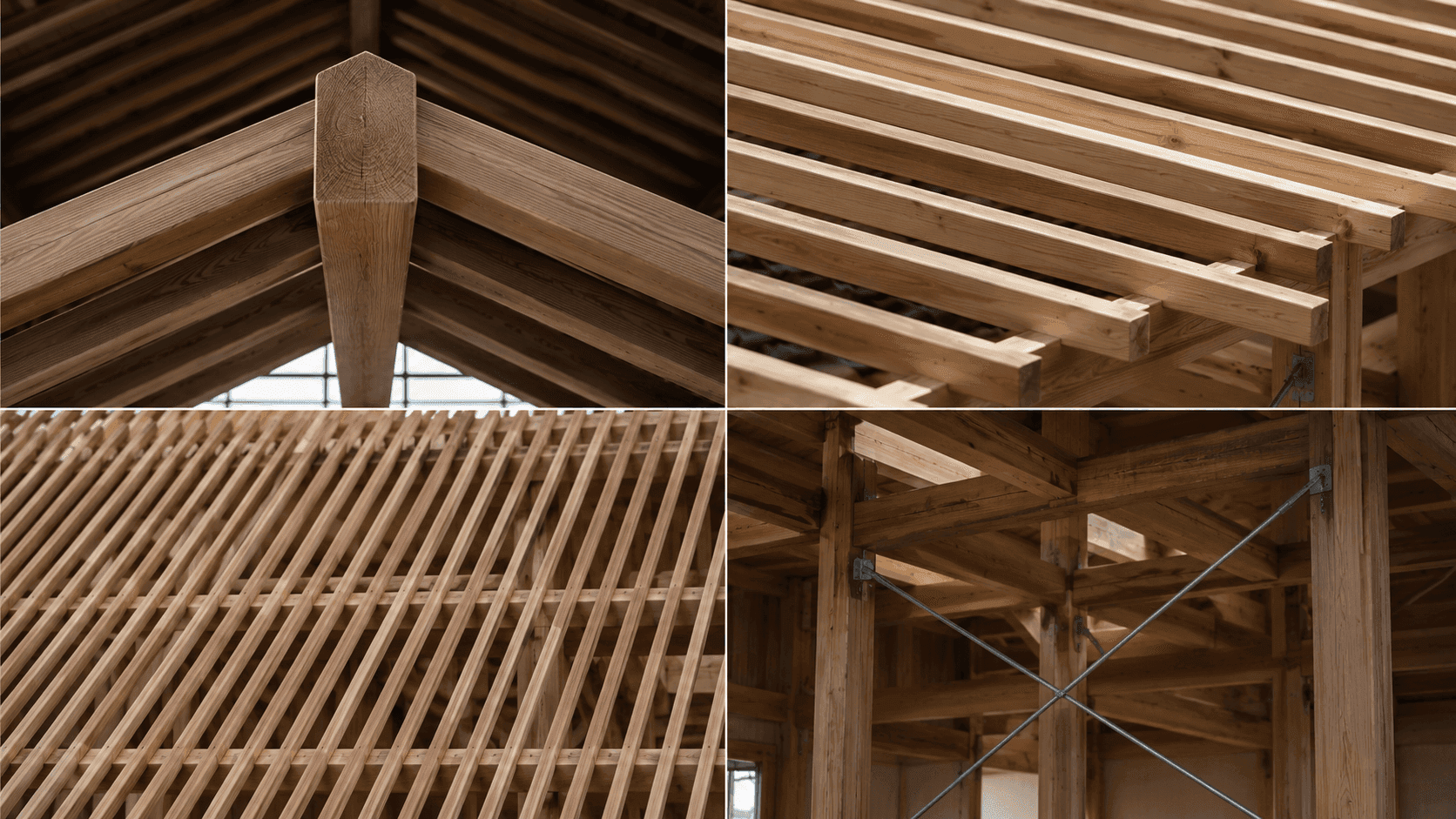

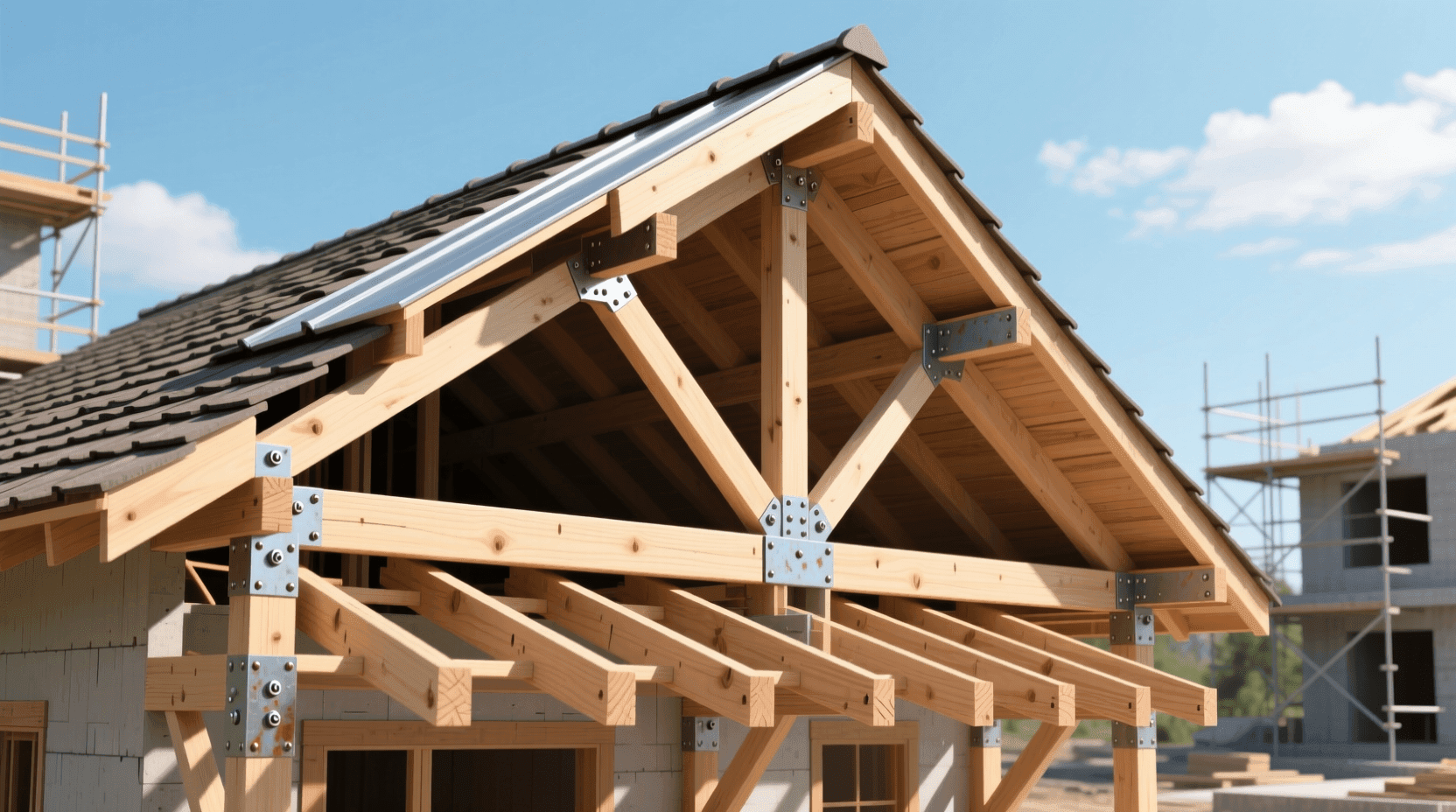

屋脊是屋顶最高处两个坡面的交线，它承受着来自两侧屋面的荷载，通常采用较大规格的木材制作。在传统木构建筑中，屋脊不仅是重要的结构构件，更是建筑等级的象征，宫殿建筑的正脊上往往装饰有精美的吻兽和宝顶。现代住宅的屋脊构造相对简化，但仍需保证足够的强度和稳定性。

檩条是沿屋顶坡面方向布置的水平构件，用于支撑屋面板和承受屋面荷载。檩条的间距通常在400-600毫米之间，具体数值取决于屋面材料的承载能力和檩条自身的规格。在中国传统建筑中，檩条分为脊檩、中檩、檐檩等不同类型，各有其结构作用和建筑美学价值。现代轻型木结构住宅多采用规格统一的檩条，通过金属连接件与椽子或桁架连接。

椽子是垂直于檩条布置的倾斜构件，直接承托屋面材料。传统建筑的椽子通常为圆木，现代住宅则多使用规格方木或工字形构件。椽子的间距一般在400-600毫米，与檩条间距相近。在某些设计中，椽子直接搁置在墙顶的顶板上，省去了檩条，简化了结构层次。

支撑构件包括立柱、斜撑、拉条等，它们的作用是加强屋架的整体稳定性，防止侧向变形。在大跨度屋架中，支撑构件尤为重要。现代木结构建筑通常采用金属拉条和斜撑，不仅承载能力强，而且安装便捷。

---

屋顶框架施工方法

屋顶框架的施工质量直接影响整座建筑的安全性和耐久性。规范的施工流程、精确的尺寸控制和可靠的连接方式，是保证屋顶框架质量的三大要素。

传统的屋顶框架施工采用现场制作的方式。施工人员根据设计图纸，在施工现场对木材进行切割、打孔、组装，逐根搭建起屋架体系。这种方法的优点是灵活性高，可以适应各种复杂的建筑形式，但施工周期长、劳动强度大、质量控制难度高。同时，现场施工受天气影响较大，雨天无法作业，施工进度难以保证。

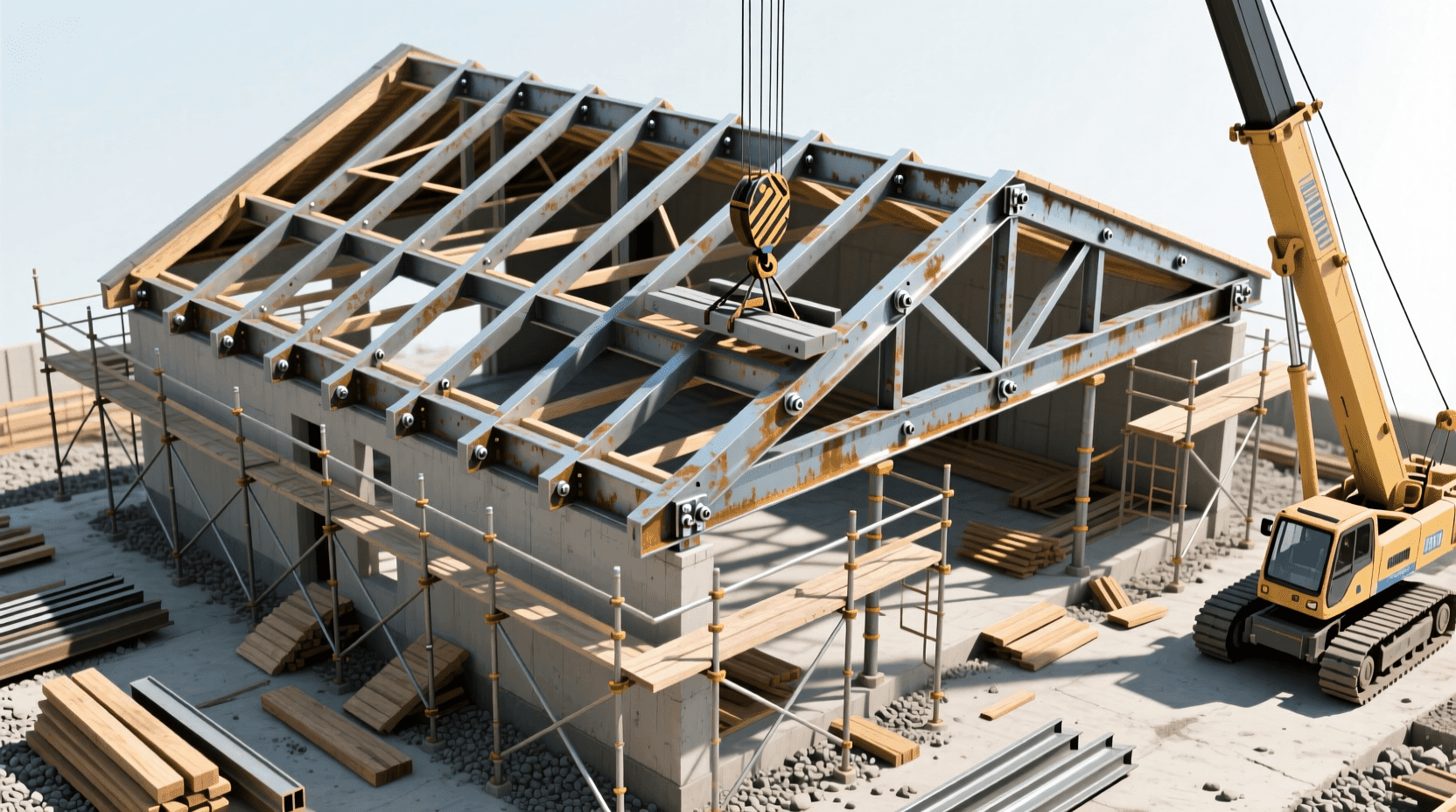

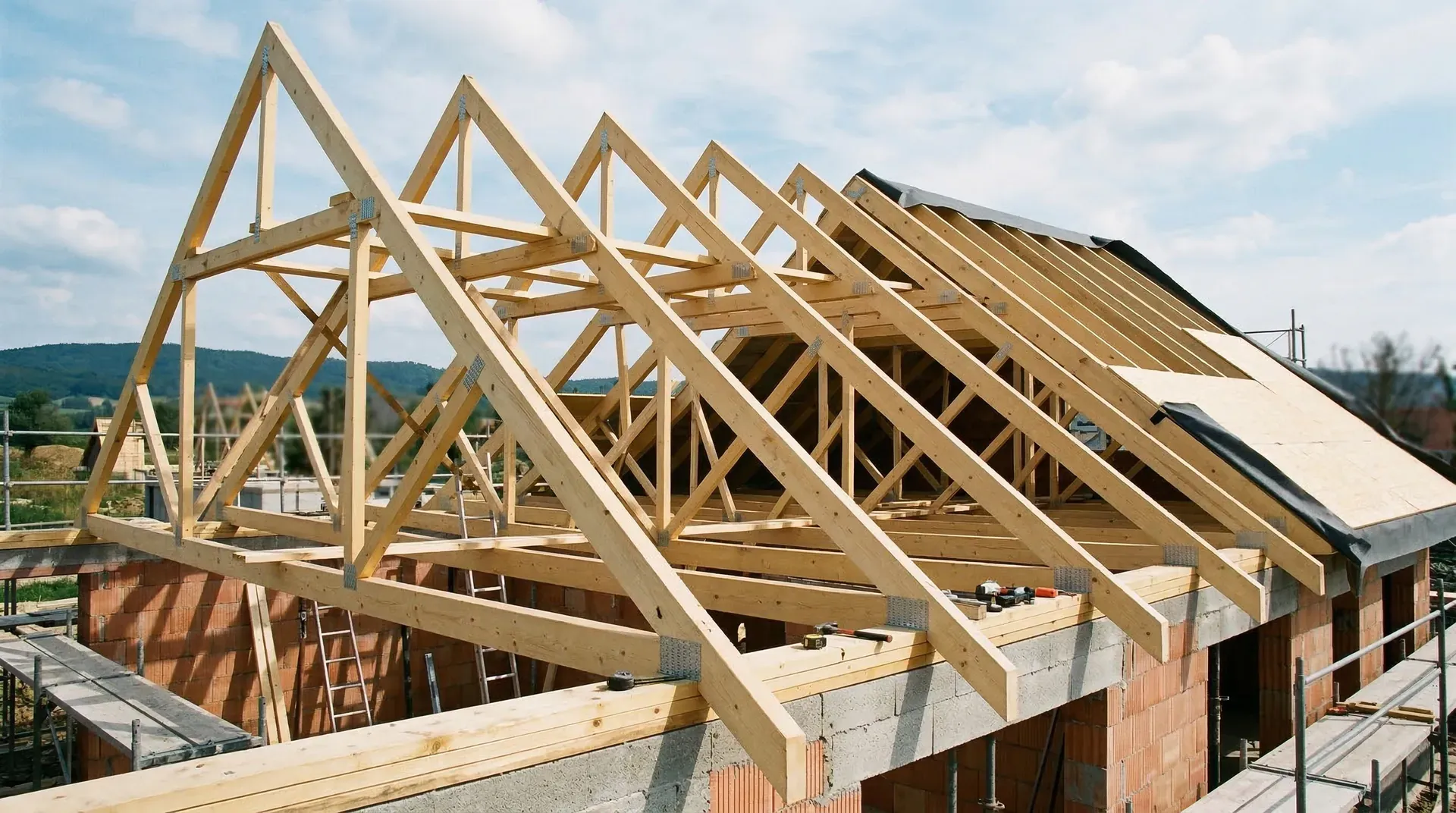

现代木结构住宅更倾向于采用工厂化预制的方式。屋架构件在工厂内完成加工和预组装，运至施工现场后只需进行简单的吊装和固定。这种方法大大缩短了施工周期，提高了施工质量，减少了现场人工投入。工厂化生产的屋架构件尺寸精确、连接可靠，而且不受天气影响，可以实现全年连续生产。

屋顶框架的施工通常从底层开始，逐层向上推进。首先在墙体顶部安装顶板，顶板必须保持水平，并牢固固定在墙骨柱上。然后按照设计间距放置椽子或桁架，临时支撑固定。待所有构件就位后，进行精确调整，确保屋脊线平直、坡面平整。最后安装连接件和支撑构件，形成稳固的空间结构体系。

施工过程中的关键控制点包括：构件规格和材料质量的检验、放线定位的准确性、连接节点的可靠性、整体垂直度和平整度的控制。每一道工序都应进行质量检查，发现问题及时整改，确保不留隐患。

---

桁架系统的应用

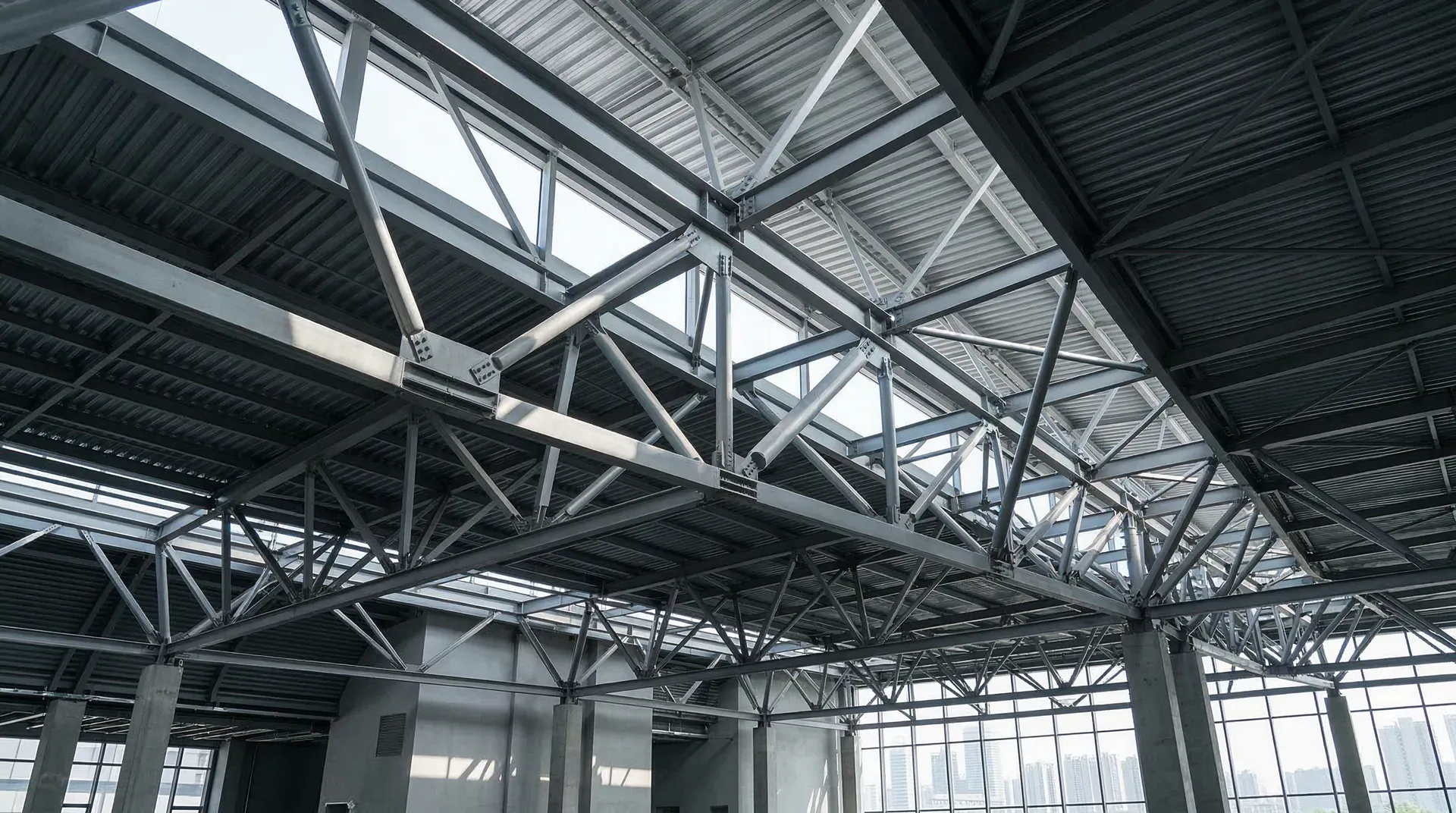

桁架是一种由直杆组成的平面或空间结构体系，各杆件主要承受轴向拉力或压力，材料利用效率高，跨度大、自重轻，在屋顶结构中应用广泛。

木桁架的基本形式包括三角形桁架、梯形桁架、芬克式桁架等。三角形桁架是最简单的桁架形式，由上弦杆、下弦杆和腹杆组成一个或多个三角形单元，结构清晰、受力明确。梯形桁架的上弦杆呈梯形，可以形成更实用的阁楼空间，在住宅建筑中较为常见。芬克式桁架是一种经济实用的桁架形式，腹杆布置简洁，用料节省，适用于中等跨度的住宅屋顶。

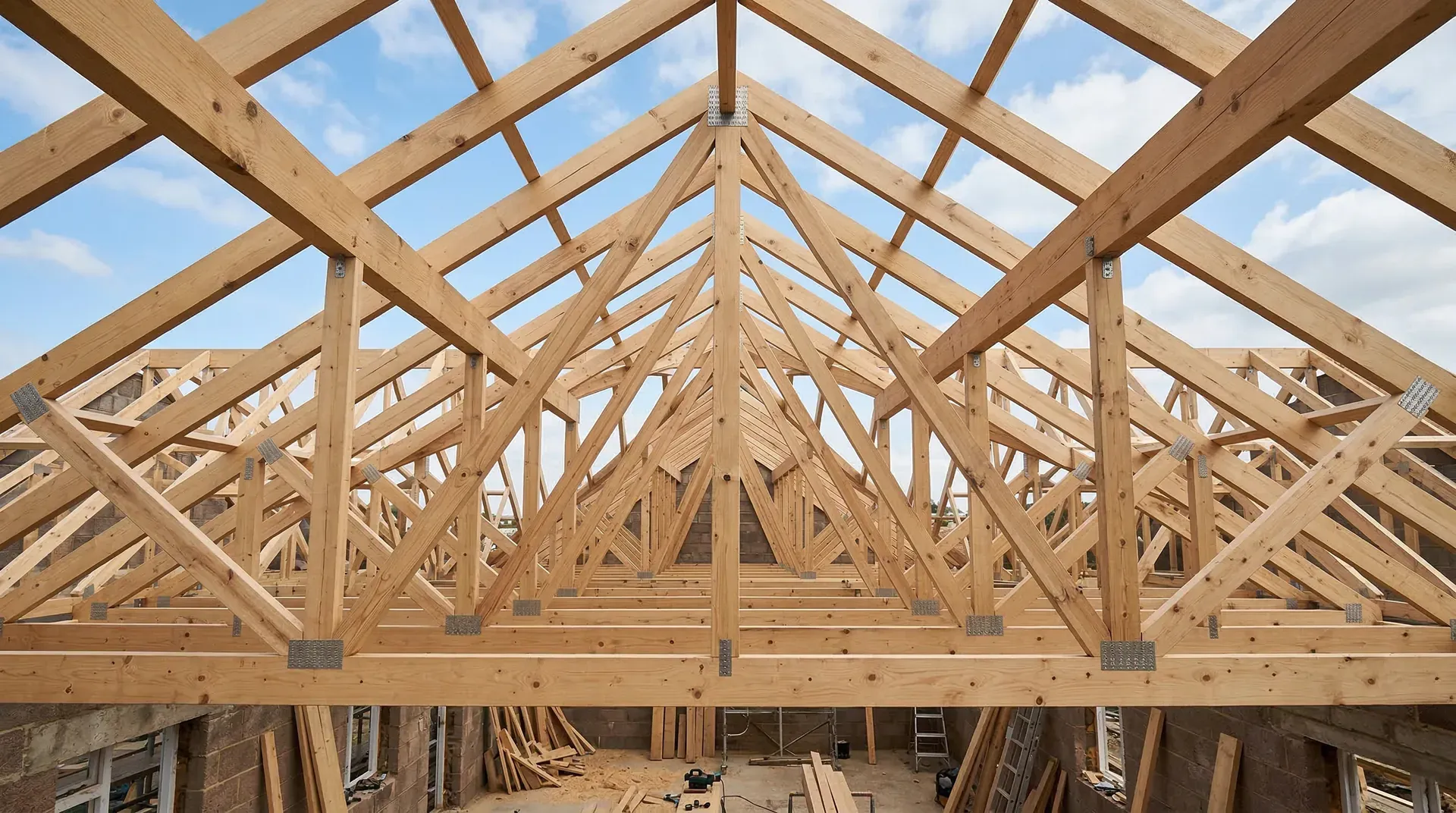

工厂化生产的预制桁架在现代住宅建筑中占据主导地位。这类桁架采用规格木材作为弦杆和腹杆，通过金属齿板连接，在工厂内由专用设备压制成型。预制桁架的优势在于设计标准化、生产自动化、质量稳定可控。施工现场只需进行简单的吊装和固定，一栋200平方米的住宅屋顶，使用预制桁架通常只需2-3天即可完成框架安装。

桁架的受力特点可以通过分析其内力分布来理解。在均布荷载作用下，桁架上弦杆主要承受压力，下弦杆主要承受拉力，腹杆则根据位置不同承受拉力或压力。这种受力方式使得材料强度得到充分发挥，相比实腹梁结构，桁架可以节省约30%-40%的材料用量。

桁架的跨度能力与其高跨比密切相关。一般而言，桁架的高度约为跨度的1/5至1/8，跨度越大，高跨比可以适当减小。对于住宅建筑，桁架跨度通常在6-15米之间，这个范围既能满足居住空间的需要，又保证了经济合理性。

---

屋面支撑结构

屋面支撑结构是保证屋顶框架整体稳定性的重要组成部分。即使单个构件的强度足够，如果缺乏有效的支撑，屋架也可能在侧向力作用下发生失稳破坏。

纵向支撑通常沿建筑纵向布置，将多榀屋架连接成整体。常见的形式是在屋脊位置和坡面中部设置纵向拉条，拉条采用木板或金属杆件，通过连接件与每榀屋架固定。纵向支撑不仅提高了屋架的侧向稳定性，还有助于屋面荷载的均匀分布，当某榀屋架受到局部较大荷载时，可以通过纵向支撑将部分荷载分散到相邻屋架。

横向支撑是指在屋架平面内设置的支撑体系，主要作用是抵抗风力产生的水平推力。在屋顶端部和中部，通常设置垂直支撑或交叉斜撑，形成稳定的三角形结构单元。这些支撑构件虽然看起来简单，但对于保证屋顶的整体安全至关重要。

山墙处的端部支撑也不容忽视。山墙是指建筑两端的三角形墙体，这里的屋架端部往往缺乏足够的约束，容易在风力作用下发生侧移。因此需要在山墙位置加设支撑构件，将屋架与墙体牢固连接，或者在屋架端部增设斜撑，提高局部刚度。

支撑构件的截面尺寸和布置间距应通过计算确定。对于一般住宅建筑，纵向拉条的间距不宜超过1.8米，材料可采用30×100毫米的木板或直径12毫米的钢拉杆。交叉斜撑通常采用40×60毫米或50×75毫米的木方，与屋架杆件形成45度左右的夹角。所有支撑构件都应使用金属连接件可靠固定，连接件的承载能力不得低于构件本身的承载能力。

不同支撑形式的作用和适用范围可以通过下表了解：

---

木框架建筑规范要求

木框架建筑的设计与施工必须遵循相关的技术规范和标准。中国现行的《木结构设计标准》（GB 50005）、《木结构工程施工质量验收规范》（GB 50206）等文件，对木结构建筑的材料、设计、施工、验收等环节都做出了明确规定。

材料选用是保证质量的前提。用于屋顶框架的木材应优先选择针叶树材，如落叶松、云杉、樟子松等，这类木材生长均匀、强度较高、变形较小。木材的含水率应控制在18%以下，过高的含水率会导致木材干缩开裂，降低连接件的握裹力。对于承重构件，木材等级不应低于II级，且不得有影响强度的缺陷，如裂纹、腐朽、虫蛀等。

构件尺寸和间距的确定需要经过结构计算。规范规定，屋架上弦杆的长细比不应大于150，下弦杆不应大于200，腹杆不应大于180。椽子和檩条的跨度与截面尺寸之间有着明确的对应关系，设计时必须根据屋面荷载进行验算。通常情况下，屋面活荷载取0.5-0.7千牛每平方米，雪荷载根据地区不同可达0.4-1.0千牛每平方米，风荷载则需考虑建筑高度和地形条件。

连接节点的设计是木结构的关键技术。传统的榫卯连接虽然精巧，但加工复杂、耗时较长，现代木结构多采用金属连接件。常用的连接件包括齿板、钉板、角码、螺栓等。规范对连接件的材质、规格、数量都有详细要求。例如，桁架齿板应采用镀锌钢板，厚度不小于1.0毫米，齿长6-8毫米；螺栓连接时，螺栓直径应根据构件受力计算确定，且不得小于12毫米。

施工过程中的质量控制点包括：木材含水率检测、构件尺寸复核、连接节点检查、整体垂直度和平整度测量。每道工序完成后应进行自检和专检，合格后方可进入下一道工序。隐蔽工程验收尤为重要，屋架支撑、连接件安装等项目在被屋面板覆盖前，必须经过监理和质检人员的检查确认。

---

木结构轻型建筑的独特性

木结构轻型建筑代表了现代住宅建造技术的发展方向，它综合了传统木构建筑的优点和现代工业化生产的高效，形成了独具特色的建筑体系。

木材作为可再生的天然材料，具有良好的环境友好性。森林通过光合作用吸收二氧化碳、释放氧气，木材的生长过程本身就是固碳的过程。采用木材建造的住宅，相当于建立了一个长期的碳储存库。研究表明，一栋200平方米的木结构住宅，其木材用量约为30立方米，可固定约15吨二氧化碳，相当于一辆汽车行驶10万公里的排放量。相比混凝土结构，木结构住宅的建造能耗降低约40%，具有显著的环保优势。

木结构建筑的保温隔热性能优异。木材的导热系数仅为混凝土的1/10，钢材的1/400，这意味着相同厚度的木墙体，保温效果远优于传统材料。木框架墙体还可以在骨柱之间填充保温材料，进一步提升保温性能。在寒冷地区，木结构住宅的供暖能耗比混凝土结构降低30%以上，长期使用可节省大量能源费用。

施工速度快是木结构轻型建筑的突出优势。由于大量构件在工厂预制，现场施工主要是组装工作，一栋两层的独栋住宅，从基础完成到主体封顶，通常只需要4-6周时间，而传统砌体结构需要3-4个月。快速的建造周期不仅减少了人工费用，还使得建设方能够更早地获得投资回报。

抗震性能好是木结构建筑的重要特点。木材具有良好的韧性和较高的强度重量比，在地震作用下，木结构建筑能够通过构件之间的相对位移吸收地震能量，避免突然脆性破坏。大量震害调查表明，木结构建筑在地震中的破坏程度明显低于砌体结构和混凝土结构。日本、美国等地震多发国家，木结构住宅占有很高的比例，充分说明了这种结构形式的可靠性。

木结构建筑也存在一些需要注意的问题。防火是首要考虑的因素，虽然木材是可燃材料，但通过防火涂料处理、设置防火隔离层、采用耐火石膏板等措施，完全可以满足建筑防火规范的要求。耐久性方面，只要做好防潮防腐处理，木结构建筑的使用寿命可达50-100年甚至更长。北美和欧洲保存有大量百年以上的木结构建筑，证明了这种结构形式的持久性。

---

小结

屋顶框架是住宅建筑的重要组成部分，其设计与施工直接关系到建筑的安全、适用和美观。通过本章的学习，我们系统了解了屋顶结构的发展历程、各类屋顶的形式特征、框架构件的功能作用、桁架系统的应用技术、支撑结构的布置原则以及相关的技术规范要求。

屋顶框架的设计需要综合考虑结构安全、建造成本、使用功能和建筑美观等多方面因素。不同的屋顶形式适应不同的建筑类型和地域特点，设计师应当根据具体情况选择合理的结构方案。桁架作为一种高效的结构形式，在现代住宅建筑中得到了广泛应用，工厂化预制技术的发展进一步提升了桁架的经济性和施工便捷性。

木结构轻型建筑代表了绿色建筑和住宅工业化的发展方向，其环保、节能、快速建造等优势日益受到重视。在全球应对气候变化、推动可持续发展的大背景下，木结构建筑必将发挥更加重要的作用。作为建筑专业的学习者，掌握木结构屋顶框架的设计与施工技术，不仅是专业能力的要求，更是对建筑行业未来发展趋势的把握。
