楼层与墙体框架

随着社会经济的发展和人们生活水平的提升，公众对居住品质、建筑舒适性以及绿色环保的关注日益增强。在这样的背景下，木框架结构作为一种兼具美观与实用、环保与高效的建筑体系，正逐步成为现代住宅市场的热门之选。这不仅因为木结构建筑能营造出温馨自然的居住环境，还因其在节能减排、建筑碳足迹降低等方面表现突出。此外，木材作为一种可再生资源，有助于实现可持续发展的目标。平台式木框架结构在设计灵活性、装配速度和抗震性能等方面同样具有独特优势。

平台式木结构的楼层和墙体体系在施工过程中可以实现快速拼装，显著缩短整体工期，同时其轻质与高强度的特点为建筑带来了优越的抗震表现。木材作为可再生资源，对生态环境更为友好。与此同时，平台式木结构具备极好的空间适应性和灵活的设计选择，能够因应多样的家庭需求及建筑风格，充分展现个性化特色。让我们一同探索木结构住宅在现代居住领域兴起所蕴含的技术创新与理念变革，感受这一建造方式所带来的全新体验！

---

木框架建筑的历史发展

木框架建筑在人类建筑史上占据着举足轻重的地位。早在新石器时代，人类就开始使用木材搭建简单的棚屋。随着时间的推移，木结构建筑技术不断演进，形成了多种成熟的建造体系。

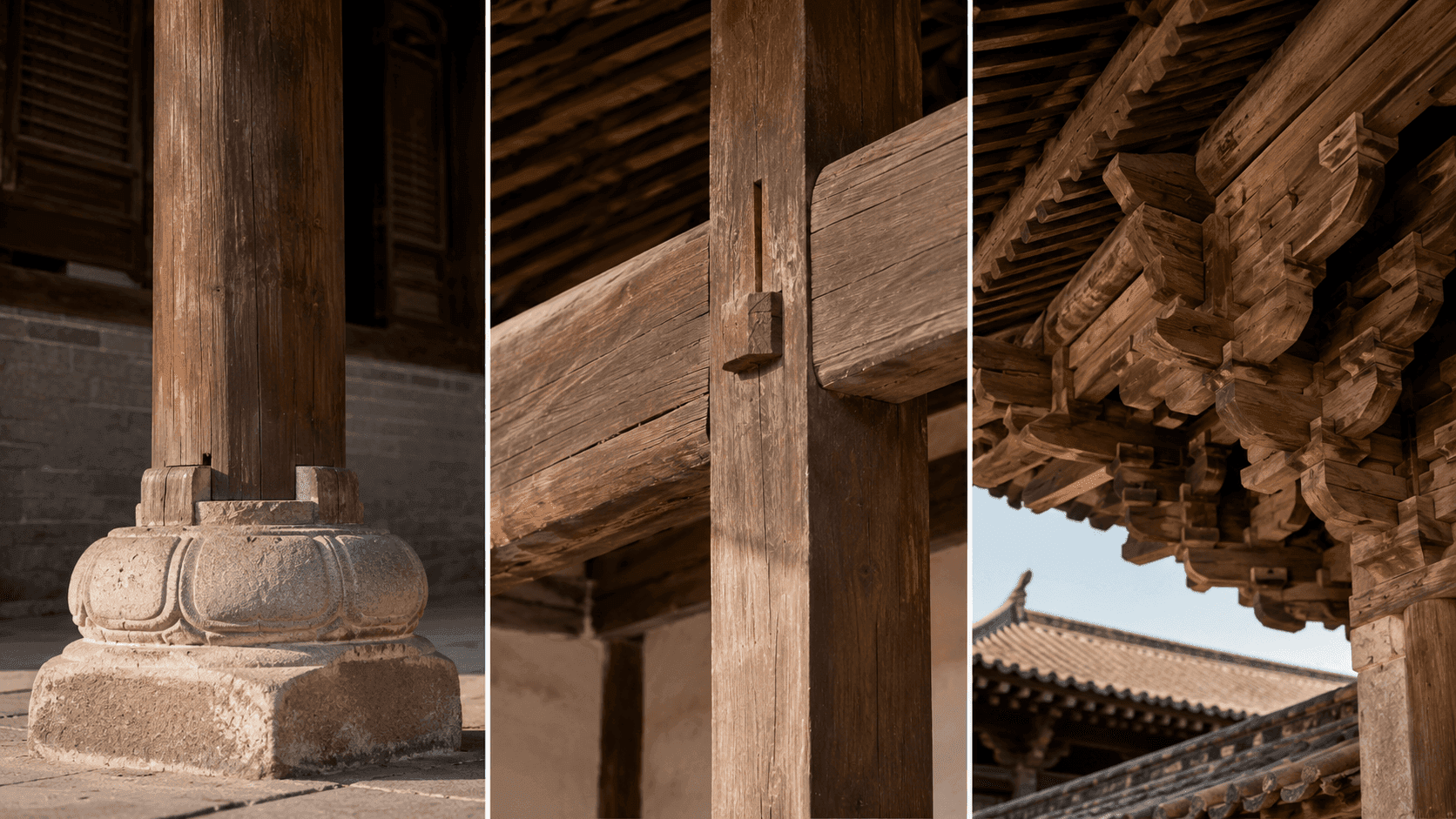

在中国，木框架建筑的历史可以追溯到七千多年前的河姆渡文化时期。当时的先民已经掌握了榫卯结构的基本原理，这种不用一钉一铆就能将木构件牢固连接的技术，至今仍让世人惊叹。从唐代的佛光寺东大殿到明清时期的紫禁城，中国传统木构架建筑展现出了卓越的结构智慧和艺术美感。这些建筑采用的是抬梁式和穿斗式框架体系，通过立柱、横梁、斗栱等构件的巧妙组合，实现了大跨度空间和灵活的平面布局。

西方木框架建筑的发展路径则有所不同。中世纪欧洲流行的半木结构建筑（Half-timber）将木框架暴露在外墙表面，形成了独特的建筑风格。19世纪，随着工业革命的推进和标准化木材产品的出现，北美地区发展出了一种全新的木框架建造方式，这就是我们今天要重点讨论的平台式框架结构。

20世纪以来，随着建筑材料科学的进步、结构力学理论的完善以及建筑规范的不断更新，现代木框架建筑已经发展成为一个技术成熟、应用广泛的建筑体系。特别是在北美、北欧等地区，木框架结构占据了住宅建筑市场的主导地位。近年来，随着可持续发展理念的深入人心，木材作为一种可再生的建筑材料，其环保优势日益受到重视。装配式木结构建筑、交错层积材（CLT）等新技术的应用，进一步拓展了木框架建筑的应用范围。

中国的木框架建筑发展则呈现出传统与现代结合的特点。在乡村地区，传统的木构架技术依然在使用，而在城市和新农村建设中，引入现代木框架技术的轻型木结构住宅也逐渐增多。特别是在四川、云南等森林资源丰富的地区，现代木框架住宅的建设正在稳步推进。

---

平台式框架结构原理

平台式框架结构（Platform Frame Construction），也称为西式框架或轻型木框架，是当今世界上应用最广泛的木结构建筑体系。这种结构体系的核心特征在于逐层建造，每一层楼板都形成一个工作平台，为上一层墙体的搭建提供支撑。

平台式框架结构的基本构造理念可以概括为“骨架+蒙皮”的组合方式。木构件形成建筑的骨架，承担结构荷载；而覆面材料则作为“蒙皮”，不仅保护木构件免受环境侵蚀，还参与了结构的整体受力。这种组合方式使得建筑既具有足够的强度和刚度，又保持了良好的灵活性和经济性。

与传统的重型木框架（Timber Frame）相比，平台式框架使用的木材截面尺寸较小，通常采用38×89mm、38×140mm、38×184mm等规格的规格材。这些规格材通过工厂化生产，尺寸精确，质量稳定，便于现场施工。构件之间主要采用钉连接，施工简便快捷，不需要复杂的榫卯加工。

平台式框架的受力机制体现了现代结构工程的思想。竖向荷载（包括楼层自重、使用荷载、雪荷载等）主要通过墙体立柱传递到基础；水平荷载（主要是风荷载和地震作用）则通过剪力墙体系来抵抗。每片墙体都可以看作是一个垂直的悬臂梁，通过覆面板（通常是定向刨花板OSB或结构胶合板）与木框架的共同作用，形成了一个具有较大侧向刚度的结构单元。

在实际工程中，平台式框架结构的层数受到建筑规范的限制。根据中国《木结构设计标准》（GB 50005-2017）的规定，普通木框架建筑的高度不宜超过三层。但随着工程木产品（如胶合木、LVL、CLT等）的应用，木结构建筑的高度限制正在不断突破。目前，世界上已经建成了多座十层以上的木结构建筑，展示了木材作为建筑材料的巨大潜力。

为了更好地理解平台式框架结构中不同构件的重要性，我们可以通过下面的图表来观察各类构件在整体结构中的应用比例：

从图表可以看出，墙体立柱和楼板搁栅是平台式框架结构中用量最大的构件，两者合计占到总用量的一半以上。这反映了平台式框架的基本构成特点：密布的立柱和搁栅形成了建筑的基本骨架，而覆面板则将这些离散的构件连接成一个整体，共同承担结构功能。

---

楼板结构系统

楼板是平台式框架建筑中的关键构件，它不仅承担着楼层的使用荷载，还起到了连接墙体、传递水平荷载的重要作用。一个设计合理、施工规范的楼板系统，是确保建筑使用功能和结构安全的基础。

楼板结构系统主要由楼板搁栅（Floor Joist）、楼板覆面板（Floor Sheathing）、边梁（Rim Joist）和承重梁（Beam）等构件组成。楼板搁栅是楼板系统的主要承重构件，通常采用38×184mm或38×235mm的规格材，按照400mm或600mm的间距平行布置。搁栅的跨度根据荷载大小、材料强度等因素确定，一般住宅建筑的搁栅跨度在3米到5米之间。

楼板搁栅的布置方向对建筑平面有一定影响。从结构效率角度考虑，搁栅应沿建筑的短跨方向布置，这样可以减小搁栅的跨度，节约材料。但在实际工程中，还需要考虑管线走向、房间分隔等因素。当搁栅跨度较大时，可以在跨中设置承重梁，将一根长搁栅分为两根较短的搁栅，从而减小截面尺寸。

楼板覆面板是铺设在楼板搁栅上的板材，常用的材料包括定向刨花板（OSB）和结构胶合板。覆面板的主要作用是形成楼面，承担使用荷载并将荷载传递给搁栅；同时，覆面板还起到了横向连接搁栅、增强楼板整体刚度的作用。在中国的木框架建筑中，覆面板的厚度通常不小于15mm，板材应交错铺设，相邻板材的端头应落在搁栅上，并留有2-3mm的伸缩缝。

边梁是沿楼板外围设置的构件，它封闭楼板系统的端部，承担外墙的荷载，并将荷载传递给下层墙体或基础。边梁通常与楼板搁栅采用相同的截面尺寸，通过钉连接固定在搁栅端部。在外墙位置，边梁还起到了防止外界空气渗透、减少热量损失的作用。

对于大跨度或重荷载的楼板，单根规格材的承载能力可能无法满足要求，这时需要采用承重梁。承重梁可以由多根规格材并钉而成，也可以采用工程木产品，如层板胶合木（Glulam）、单板层积材（LVL）等。承重梁一般设置在楼板跨中或三分点位置，由下层墙体或柱子支撑。

楼板的隔音和隔振性能是住宅建筑的重要品质指标。木楼板相对较轻，隔音性能不如混凝土楼板，这是木框架建筑的一个弱点。为了改善楼板的隔音性能，可以采取以下措施：在搁栅间填充吸音材料（如玻璃棉、岩棉等）；在搁栅底部安装弹性吊顶；在覆面板上增加隔音垫层；采用交错搁栅系统，使上下层楼面不直接连接。

楼板的变形控制也是设计中需要关注的问题。过大的挠度不仅影响使用舒适度，还可能导致面层开裂、隔墙损坏等问题。根据中国《木结构设计标准》的规定，楼板的挠度限值一般为跨度的 $\frac{1}{300}$。为了控制挠度，可以增大搁栅截面、减小搁栅间距、设置中间支撑等。

下图展示了楼板搁栅在不同跨度下的挠度变化趋势。可以看出，随着跨度的增加，挠度呈现出加速增长的态势，这反映了跨度对楼板性能的显著影响：

从图表中我们可以清楚地看到，当搁栅跨度达到3.5米时，38×184mm规格的搁栅挠度已经接近限值，而38×235mm规格的搁栅仍有较好的刚度储备。这说明在设计大跨度楼板时，选择合适的搁栅截面至关重要。

---

墙体框架构造

墙体框架是平台式框架建筑的竖向承重和围护构件，它的设计和施工质量直接关系到建筑的结构安全、使用功能和耐久性。墙体框架系统由立柱（Stud）、顶板（Top Plate）、底板（Bottom Plate）、窗台板（Sill Plate）、窗过梁（Header）等构件组成。

立柱是墙体框架的主要竖向承重构件，通常采用38×89mm或38×140mm的规格材，按照400mm或600mm的间距竖向布置。立柱的长度等于墙体的净高，一般为2400mm或2700mm。立柱承担着来自上层楼板、屋顶的竖向荷载，以及风荷载、地震作用产生的水平荷载。立柱的选材和布置必须根据结构计算确定，确保承载力和稳定性满足要求。

顶板和底板是沿墙体顶部和底部连续布置的水平构件，其作用是将立柱连接成整体，并提供立柱的侧向支撑。顶板通常采用双层设置，这样可以在墙体转角和交接处实现连续搭接，增强整体性。底板固定在下层楼板或基础上，通过锚栓或射钉连接。在潮湿环境中，底板应采用经过防腐处理的木材。

在门窗洞口位置，墙体框架需要进行加强处理。洞口顶部设置过梁，承担洞口上方的荷载并将其传递给两侧的立柱。过梁的截面尺寸根据洞口宽度和上部荷载确定，通常由两根或多根规格材并钉而成，也可以采用工程木产品。洞口两侧的立柱称为边框立柱（Trimmer Stud）和承重立柱（King Stud），它们的截面需要加大或采用多根立柱组合，以承担过梁传来的集中荷载。窗台板设置在窗洞口底部，支撑窗框并连接两侧的立柱。

墙体框架的覆面板通常采用定向刨花板（OSB）或结构胶合板，厚度不小于9mm。覆面板钉接在墙体框架的外侧，与木框架共同形成剪力墙，抵抗水平荷载。覆面板应竖向铺设，板材长边沿立柱方向，板材接缝应落在立柱上。覆面板与框架的连接采用专用钉，钉距在板边为100mm，在板中为200mm。

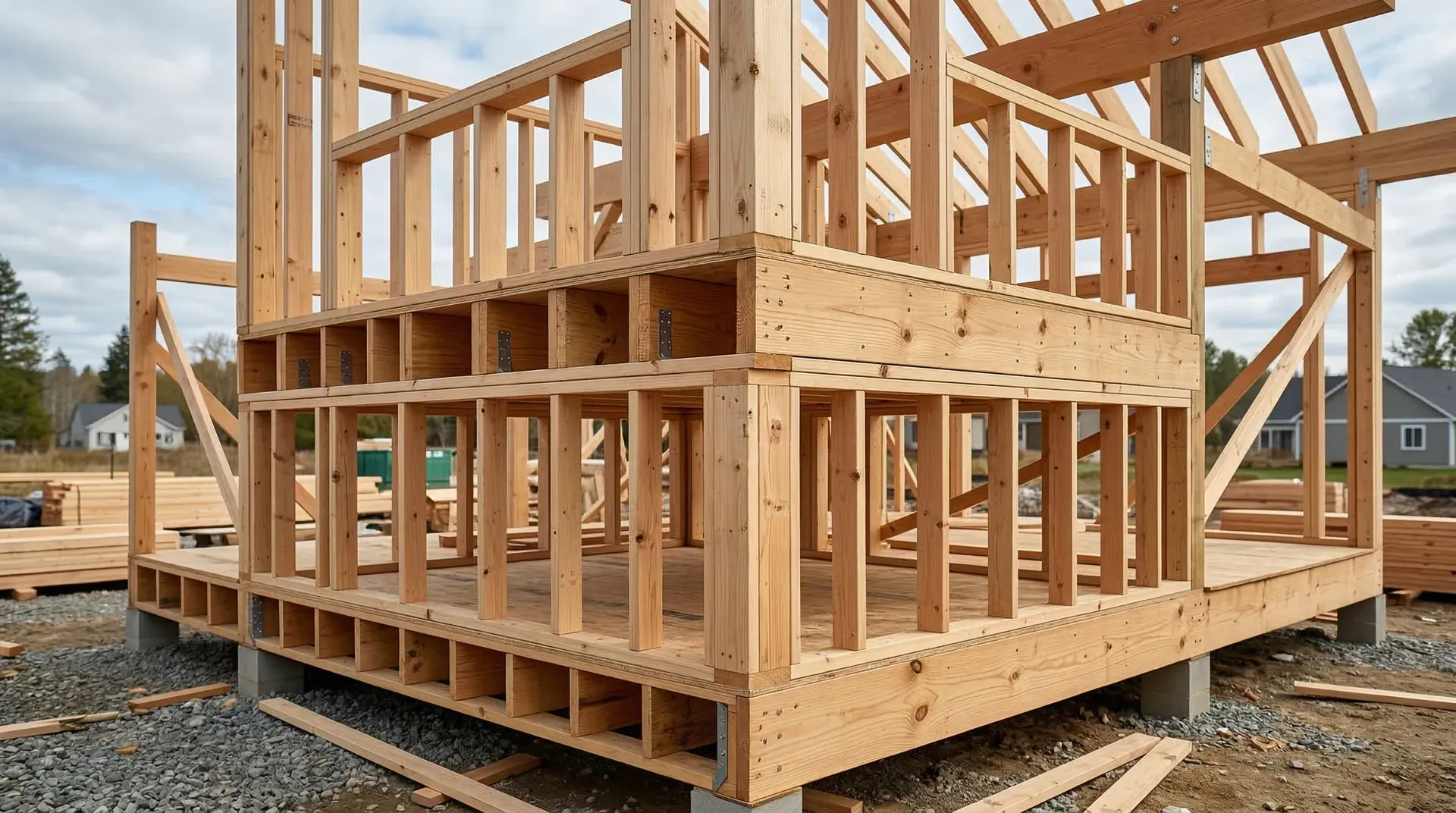

墙体框架与楼板的连接是平台式框架结构的典型构造。墙体底板固定在楼板覆面板上，通过楼板将墙体荷载传递给下层墙体或基础。墙体顶板上方铺设上层楼板，楼板搁栅端部支撑在顶板上。这种逐层搭建、层层支撑的方式，既方便施工，又保证了结构的整体性。

墙体的角部和交接部位需要特殊处理，以确保连接牢固、便于安装内外装饰面层。外墙转角通常采用三根或四根立柱组合的角柱，形成L形或T形截面；内外墙交接处也需要设置组合立柱，为两侧的面层提供钉接基面。

墙体内部常需要敷设管线，如电线、给排水管等。管线可以在墙体立柱之间的空腔中敷设，但需要注意不能在承重立柱上开孔过大，以免削弱立柱的承载能力。根据规范要求，立柱上开孔的直径不应大于立柱宽度的40%，且应在立柱中部开孔。

---

剪力墙与结构支撑

在木框架建筑中，抵抗水平荷载（风荷载和地震作用）是结构设计的重点。剪力墙（Shear Wall）是平台式框架结构中抵抗水平荷载的核心构件，其性能直接决定了建筑的抗侧能力和整体安全。

剪力墙由墙体框架和覆面板组成。当水平荷载作用在建筑上时，剪力墙如同一个竖向悬臂梁，通过覆面板与木框架的共同作用，将水平力传递到基础。覆面板承受剪应力，木框架承受弯曲应力和轴向应力，两者协同工作，形成了一个高效的抗侧力体系。

剪力墙的抗剪承载力主要取决于以下因素：覆面板的类型和厚度、覆面板与框架的连接方式（钉的类型、直径、间距）、墙体的高宽比、是否有门窗洞口等。定向刨花板（OSB）和结构胶合板是最常用的覆面板材料，具有较高的抗剪强度和刚度。覆面板与框架的钉连接是传递剪力的关键，钉距越小，承载力越高。

在建筑设计中，剪力墙的布置需要遵循以下原则：剪力墙应沿建筑的两个主轴方向均衡布置，形成封闭的抗侧力体系；剪力墙的数量和长度应根据水平荷载大小确定，确保承载力和刚度满足要求；剪力墙应尽量连续布置，避免刚度突变；剪力墙应与楼板、基础可靠连接，形成完整的传力路径。

门窗洞口会削弱剪力墙的抗剪能力。洞口两侧和上下方的墙段仍然可以作为剪力墙，但其有效长度需要根据规范进行折减。当洞口较大时，可以采用以下措施增强剪力墙：在洞口周边增设加强立柱；采用较厚的覆面板或双层覆面板；减小钉间距；在洞口过梁和窗台板位置增设剪力传递构件。

剪力墙与基础的锚固是抗侧力体系的关键环节。墙体底板必须通过锚栓牢固固定在基础上，锚栓的规格、间距应根据剪力大小确定。在剪力较大的位置（如剪力墙端部），可以采用加密锚栓、使用金属连接件等措施增强锚固。

除了剪力墙之外，建筑还可以采用其他抗侧力构件，如斜撑（Bracing）。斜撑是在墙体框架中斜向设置的木构件或金属拉杆，通过三角形的几何稳定性来提高墙体的抗侧能力。斜撑在传统木框架建筑中应用较多，在现代平台式框架中则主要用于临时支撑或对覆面板的补充。

为了更好地理解不同剪力墙配置对建筑抗侧性能的影响，我们可以通过下面的图表来比较不同条件下剪力墙的抗剪承载力：

从图表可以看出，通过优化剪力墙的构造配置，可以显著提高抗剪承载力。优化组合（采用加密钉距、双层覆面板、减少洞口等多种措施）的剪力墙承载力可达到标准配置的两倍以上。这为工程师提供了多种设计选择，可以根据具体项目的抗侧需求，灵活选择经济合理的剪力墙配置方案。

---

框架施工流程

平台式框架结构的施工遵循自下而上、逐层搭建的原则。合理的施工流程和严格的质量控制，是保证建筑质量的关键。下面介绍典型的双层木框架住宅的施工流程。

首先进行基础施工。基础完成后，在基础顶面铺设防潮层，然后安装底层墙体的底板。底板采用经过防腐处理的木材，通过锚栓固定在基础上。锚栓的位置应根据剪力墙布置预先埋设，确保锚固可靠。

接下来进行首层墙体框架的组装。墙体框架通常在地面上预制，然后整体竖起固定。预制时，先将底板和顶板平行放置，根据图纸在板上标出立柱、门窗洞口的位置，然后依次钉接立柱、过梁、窗台板等构件。墙体框架组装完成后，多人协同将其竖起，临时支撑固定，然后将底板钉接在基础顶板上。所有首层外墙和内墙框架竖起后，检查垂直度和平整度，然后固定顶板连接。

墙体框架竖起后，进行外墙覆面板的安装。覆面板应从墙体的一角开始，竖向铺设，板材长边沿立柱方向。板材应拉线铺设，确保平整；板材之间留2-3mm伸缩缝；钉接应按照规范要求的间距进行，钉头应略低于板面，但不能钉穿板材。

覆面板安装完成后，进行首层楼板的施工。先在外墙顶板和内墙顶板上安装楼板搁栅，搁栅端部应与墙体框架可靠连接。搁栅安装时应拉线找平，确保同一水平。搁栅之间可以设置阻火块，既能防止火焰沿搁栅间的空腔蔓延，又能提高楼板的整体刚度。搁栅安装完成后，铺设楼板覆面板。覆面板应错缝铺设，板材端头应落在搁栅上，钉接牢固。

楼板完成后，进行二层墙体框架的施工，流程与首层相同。二层墙体竖起后，安装外墙覆面板。然后进行屋顶框架的施工，包括屋顶搁栅或桁架的安装、屋面覆面板的铺设等。

主体框架完成后，进行外墙防水和装饰施工。先在外墙覆面板外侧铺设防水透气膜，然后根据设计安装外墙挂板、涂层或其他外装饰面层。门窗的安装通常在外墙防水完成后进行，安装时应注意门窗与墙体洞口的密封和防水处理。

接下来进行保温和管线施工。保温材料填充在墙体立柱和屋顶搁栅之间的空腔中，常用的保温材料包括玻璃棉、岩棉、挤塑聚苯板等。管线（电线、给排水管等）也在此阶段敷设，需要注意管线不能过度削弱木构件的承载能力。

内墙和天花板的面层施工通常采用石膏板。石膏板钉接或螺钉固定在墙体立柱和天花板搁栅上，板材接缝处应进行勾缝处理，然后进行涂装或贴壁纸等装饰。地面装饰可以采用木地板、瓷砖、地毯等多种材料。

最后进行室内精装和室外场地完善，包括橱柜安装、卫生洁具安装、灯具安装、室外铺装、绿化等。

整个施工过程中，质量控制的重点包括：木材的质量和含水率控制、构件连接的牢固性、墙体和楼板的平整度和垂直度、防水和防潮措施的落实、保温层的连续性等。施工人员应严格按照图纸和规范要求施工，监理人员应加强过程检查，确保每道工序的质量合格后再进行下一道工序。

下面的图表展示了木框架建筑施工周期的时间分配，可以看出平台式框架结构的施工速度优势明显：

从图表可以看出，主体框架施工虽然是工期占比最大的阶段，但由于木框架的轻质特性和装配化施工方式，整体工期相比混凝土结构建筑要短得多。一栋200平方米的双层木框架住宅，在天气条件良好、材料供应及时的情况下，从基础到主体封顶只需要1-2个月时间，整体建造周期可以控制在3-4个月。这种快速建造的特点，使得木框架建筑在应急安置房、周转房等项目中具有独特优势。

---

小结

通过对木框架建筑历史的回顾，我们了解了这一建筑体系的发展脉络和技术演进。平台式框架结构以其模数化、标准化、装配化的特征，成为当今应用最广泛的木结构建筑体系。

楼板结构系统和墙体框架构造是平台式框架建筑的两大核心部分。楼板通过搁栅、覆面板等构件的组合，实现了承重和连接的功能；墙体框架通过立柱、顶底板、覆面板等构件的协同，形成了竖向承重和抗侧力体系。剪力墙是木框架建筑抵抗水平荷载的关键，合理的剪力墙设计和构造是保证建筑安全的基础。

掌握框架施工流程和质量控制要点，对于确保木框架建筑的建造质量至关重要。随着装配式建筑技术的发展、工程木产品的应用以及建筑信息模型（BIM）技术的推广，木框架建筑正在向更高的工业化水平迈进。在可持续发展的背景下，木框架建筑凭借其环保、节能、快速建造等优势，必将在未来的建筑领域发挥更大的作用。
