混凝土材料

混凝土是一种最为重要的人造石材材料，由胶凝材料（如水泥）、水、粗细骨料（石子和砂）为主要成分，并根据需要掺加外加剂和矿物掺合料，经科学配比、均匀搅拌、浇筑成型、振实密实以及后期养护硬化等工艺步骤制成。混凝土最显著的特点在于其强大的可塑性，能够在初始时形成任意形状，满足建筑设计的功能与造型要求；硬化后则表现出极高的强度与优越的耐久性，能够抵抗长期荷载、自然环境和化学侵蚀等不利因素。此外，混凝土具有适应性广泛、原材料来源丰富、施工简便、维护成本低、工程造价低廉等突出优势，这使其成为现代建筑、桥梁、道路、水利等基础设施中最常用、最为关键的结构材料之一。

随着科技的发展与工程要求的提高，混凝土的性能也在不断优化提升。通过调整配合比、控制水胶比、掺加高性能矿物掺合料（如粉煤灰、矿渣微粉等）以及使用各类外加剂（如减水剂、缓凝剂、引气剂等），可以显著改善混凝土的工作性、早期与后期强度、耐久性及特殊功能，使混凝土能够满足各种复杂与苛刻的工程需求。例如，面对超高层建筑、大型桥梁及极端气候条件，已经开发出了高强度混凝土、自密实混凝土、纤维增强混凝土等多种新型混凝土材料。这些创新不断推动着混凝土技术的发展，使其在土木工程及城市建设中持续发挥着不可替代的重要作用。

---

混凝土的历史发展

混凝土作为现代建筑最重要的结构材料，其发展历程与人类文明的进步紧密相连。早在公元前3世纪，古罗马人就掌握了使用火山灰与石灰混合制作建筑材料的技术，罗马万神庙的穹顶至今仍展示着古代混凝土工艺的卓越成就。这座建于公元125年的建筑，其直径达43.3米的混凝土穹顶，历经近两千年的风雨仍屹立不倒，成为古代建筑智慧的典范。

进入19世纪，英国工程师约瑟夫·阿斯普丁发明了硅酸盐水泥，为现代混凝土的诞生奠定了基础。1824年，他获得了“波特兰水泥”的专利，这种水泥因其硬化后的颜色与英国波特兰岛的石材相似而得名。这一发明彻底改变了建筑材料的发展方向，使混凝土逐渐成为建筑领域的主导材料。

中国混凝土工业的发展始于20世纪初期，1906年在唐山建立了中国第一座水泥厂。新中国成立后，混凝土技术得到了飞速发展。从20世纪50年代的人民大会堂，到80年代的深圳国贸大厦，再到21世纪的上海中心大厦，中国混凝土技术经历了从引进学习到自主创新的完整过程。当前，中国已成为世界最大的水泥和混凝土生产国，年产水泥超过23亿吨，占全球产量的一半以上。

现代混凝土技术朝着高性能化、绿色化、智能化方向发展。高性能混凝土能达到C80甚至C100的强度等级，广泛应用于超高层建筑和大跨度桥梁工程。自密实混凝土、纤维增强混凝土、再生混凝土等新型混凝土材料不断涌现，为建筑工程提供了更多选择。北京大兴国际机场航站楼就采用了高性能混凝土，确保了巨大跨度空间结构的安全性和耐久性。

---

水泥与混凝土的组成

混凝土本质上是一种人造石材，通过将水泥、砂、石等材料按照特定比例混合并加水搅拌而成。理解混凝土各组成部分的作用，是掌握混凝土技术的基础。

水泥是混凝土中的胶凝材料，起到粘结其他组分的核心作用。普通硅酸盐水泥由石灰石、粘土等原料经过高温煅烧形成熟料，再与适量石膏共同磨细而成。水泥遇水后会发生水化反应，逐渐硬化并产生强度。水泥的主要化学成分包括硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙，不同成分的含量比例直接影响混凝土的性能特征。

骨料在混凝土中占据约70%的体积比例，分为细骨料（砂）和粗骨料（石子）两类。细骨料通常采用粒径小于5毫米的天然砂或机制砂，它填充在粗骨料之间的空隙中，减少混凝土的孔隙率。粗骨料一般选用粒径5-40毫米的碎石或卵石，形成混凝土的骨架结构，承担主要的荷载传递功能。优质骨料应具备足够的强度、良好的级配、适宜的含泥量和有害物质含量符合规范要求。

水在混凝土中扮演着双重角色。部分水参与水泥的水化反应，促使水泥凝结硬化；另一部分水提供混凝土拌合物的流动性，保证混凝土能够顺利浇筑和密实成型。水灰比是混凝土配合比中最关键的参数之一，直接影响混凝土的强度和耐久性。水灰比过大会导致强度降低、孔隙率增加；水灰比过小则会使混凝土拌合物过于干硬，难以施工。一般结构混凝土的水灰比控制在0.40-0.60之间，高性能混凝土的水灰比可低至0.30以下。

外加剂是改善混凝土性能的重要手段。减水剂能够在保持相同流动性的前提下减少用水量，从而提高混凝土强度；缓凝剂延长混凝土的凝结时间，适用于大体积混凝土施工或夏季高温条件下的施工；引气剂在混凝土内部引入微小气泡，提高抗冻性能；早强剂加速混凝土早期强度发展，缩短施工周期。合理使用外加剂能够显著改善混凝土的综合性能，但必须严格控制掺量，并进行充分的相容性试验。

不同工程部位对混凝土性能的要求各不相同。基础工程通常采用C30-C40的混凝土，主体结构柱、梁、板常用C30-C50，超高层建筑的核心筒可能使用C60-C80的高强混凝土。下表展示了常见工程部位的混凝土强度等级选择：

---

混凝土的制备与浇筑

混凝土的制备质量直接关系到工程结构的安全性和耐久性。现代建筑工程普遍采用商品混凝土，由专业混凝土搅拌站集中生产，通过混凝土搅拌车运输到施工现场。这种方式保证了混凝土质量的稳定性，提高了施工效率，减少了现场污染。

商品混凝土搅拌站配备了精确的计量系统和自动化控制设备，能够严格控制各组分的配合比例。原材料经过筛分、称量后进入强制式搅拌机，搅拌时间通常为60-120秒，确保混凝土拌合物的均匀性。搅拌完成后，混凝土装入搅拌车罐体内，在运输过程中保持低速旋转，防止离析和初凝。从搅拌完成到浇筑完毕，混凝土运输时间应控制在90分钟以内，高温季节需进一步缩短运输时间。

混凝土浇筑前需要进行充分的准备工作。首先检查模板的稳固性、严密性和准确性，确保模板接缝不漏浆、支撑系统稳定可靠。清理模板内的杂物，在木模板表面涂刷隔离剂，防止混凝土粘结。检查钢筋的位置、间距和保护层厚度，确保符合设计要求。预埋件、预留孔洞应准确定位并可靠固定。准备振捣设备、浇筑工具和测量仪器，确保施工过程顺利进行。

混凝土浇筑应遵循分层分段、连续进行的原则。竖向结构如柱、墙应分层浇筑，每层厚度不超过500毫米；水平结构如梁、板应从一端向另一端推进浇筑，避免出现施工冷缝。浇筑过程中应合理控制自由下落高度，当高度超过2米时应使用串筒或溜槽，防止离析。混凝土入模后立即采用插入式振动棒进行振捣，振捣要做到"快插慢拔"，插入下层50毫米形成整体，振动点间距控制在振动棒作用半径的1.5倍以内，振捣至混凝土表面泛浆、不再沉落、无气泡冒出为止。

混凝土强度的发展规律呈现明显的时间特征。浇筑完成后的最初几天，强度增长速度较快，随后逐渐放缓。标准养护条件下（温度20±2℃，相对湿度95%以上），普通硅酸盐水泥混凝土在7天可达到设计强度的70%左右，28天达到设计强度。下图展示了混凝土强度随龄期的发展过程：

大体积混凝土浇筑面临水化热积聚的挑战。水泥水化过程释放大量热量，混凝土内部温度可升高至60-80℃，而表面散热较快，内外温差过大会导致开裂。北京国家体育场（鸟巢）的基础底板厚度达4米，混凝土浇筑量达3.6万立方米，项目采用了分区分层浇筑、埋设冷却水管、掺加粉煤灰等综合措施，成功控制了温度裂缝的产生。

---

模板系统

模板系统为混凝土浇筑提供成型空间，决定了混凝土结构的形状、尺寸和表面质量。模板工程约占混凝土工程总造价的30%-40%，施工周期的50%，因此合理选择和设计模板系统具有重要的经济意义和技术价值。

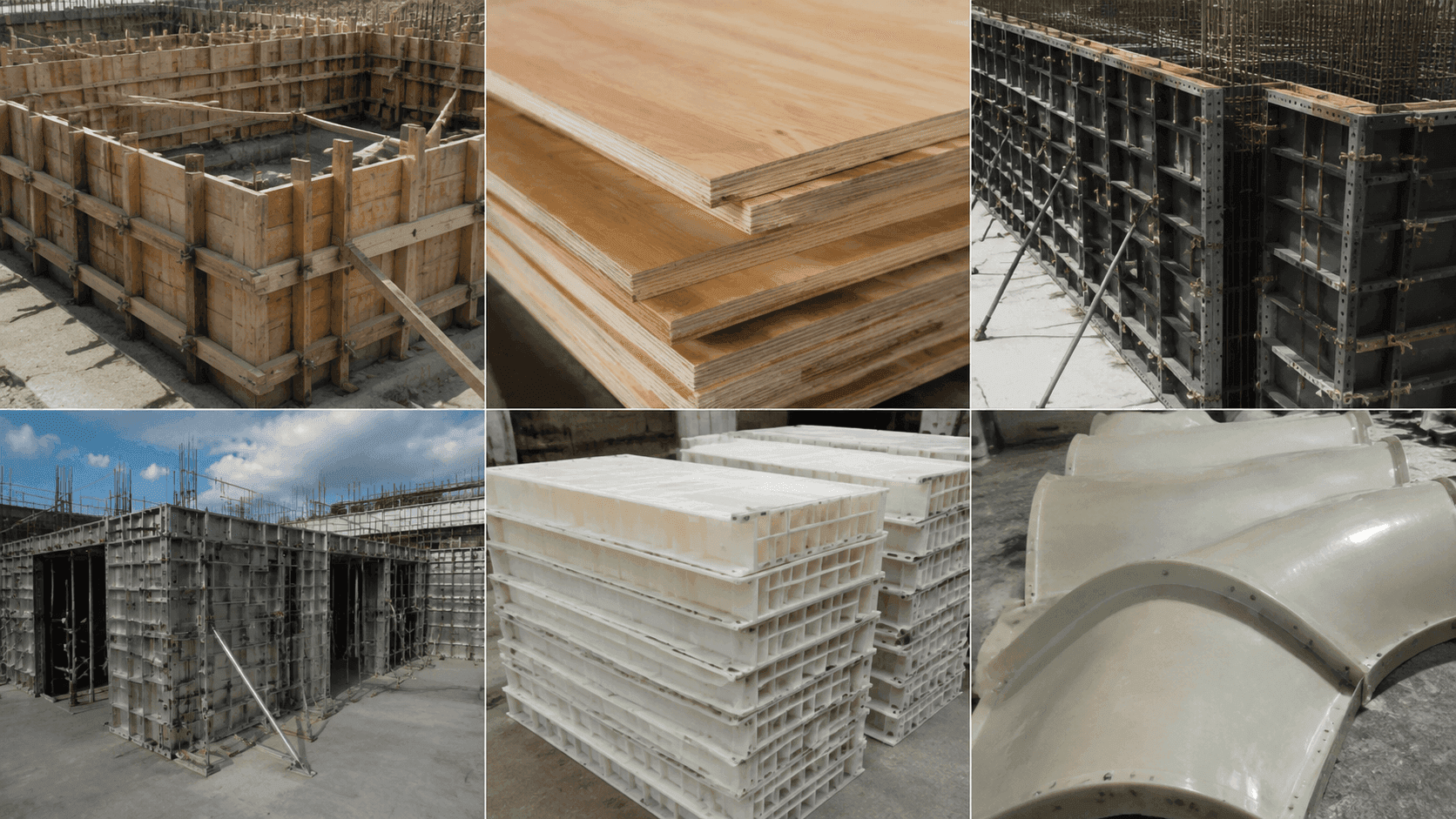

木模板是传统的模板形式，由木板、木方组合而成，加工灵活，适用于形状复杂或异形结构。竹胶合板模板在我国南方地区应用广泛，具有强度高、重量轻、表面平整的优点，周转次数可达10-15次。但木模板和竹胶合板模板存在耐久性差、尺寸稳定性不足的缺点，在高层建筑和大型工程中逐渐被其他材料替代。

钢模板采用钢板或型钢制作，强度高、刚度大、耐久性好，周转次数可达100次以上。定型钢模板如组合钢模板，采用标准化设计和生产，可根据工程需求灵活拼装，提高了模板的通用性和利用率。上海金茂大厦主体结构施工中，核心筒采用自爬式钢模板体系，随着结构的升高自动爬升，大大提高了施工效率，缩短了工期。

铝合金模板是近年来发展迅速的新型模板体系，具有重量轻（约为钢模板的三分之一）、强度高、表面质量好、施工速度快等优点。铝模板采用全螺栓连接，无需木枋支撑，结构整体性好，特别适用于住宅等标准化程度高的工程。深圳某住宅项目采用铝模板施工，标准层施工周期从7天缩短至4天，混凝土表面质量达到清水混凝土标准，显著降低了后期抹灰工程量。

塑料模板由工程塑料制成，防水性好、脱模容易、可回收利用，在防水混凝土和清水混凝土施工中应用增多。玻璃纤维增强塑料（玻璃钢）模板质轻高强，适用于制作曲面模板和装饰性混凝土构件模板。

模板支撑系统的设计和施工同样重要。楼板模板支撑常用扣件式钢管脚手架或碗扣式脚手架，立杆间距根据荷载计算确定，一般为0.8-1.2米。梁底支撑需要加密，确保梁的刚度和稳定性。高大模板支撑系统（支撑高度超过8米或跨度超过18米）属于危险性较大的分部分项工程，必须编制专项施工方案并进行专家论证，采取严格的安全措施。

模板安装应遵循先柱后梁板的顺序。柱模板采用对拉螺栓固定，保证截面尺寸准确；梁板模板铺设应平整牢固，接缝严密。模板安装后进行验收，检查轴线位置、标高、垂直度、平整度等指标，确保符合规范要求。混凝土浇筑过程中安排专人监测模板变形情况，发现问题及时处理。

模板拆除时机需要根据混凝土强度发展情况确定。侧模在混凝土强度达到2.5MPa（通常为1-2天）后即可拆除；底模拆除要求混凝土强度达到设计强度的一定百分比，跨度小于2米的梁板需达到50%，2-8米跨度需达到75%，大于8米跨度需达到100%。拆模顺序应遵循"先支后拆、后支先拆，先非承重后承重"的原则，严禁使用大锤敲击或撬棍硬撬，防止损伤混凝土表面。

不同模板体系的性能对比如下表所示：

---

钢筋配置

钢筋混凝土是现代建筑结构的基本形式，通过钢筋和混凝土的协同工作实现了优异的力学性能。混凝土具有良好的抗压强度但抗拉强度很低，钢筋恰好相反，具有很高的抗拉强度。两种材料结合后，混凝土保护钢筋免受锈蚀，钢筋承担拉应力，形成了性能互补的复合材料体系。

建筑工程常用的钢筋分为热轧光圆钢筋、热轧带肋钢筋和冷轧带肋钢筋三大类。光圆钢筋（HPB300）表面光滑，强度较低，主要用作箍筋和分布钢筋。热轧带肋钢筋表面带有月牙肋或螺旋肋，与混凝土的粘结性能好，是结构工程的主要受力钢筋。HRB400钢筋（屈服强度400MPa）是目前应用最广泛的品种，HRB500钢筋强度更高，在高层建筑和大跨度结构中使用增多。

钢筋在混凝土构件中的布置位置和数量需要通过精确计算确定。受弯构件如梁板，受拉区配置主筋承担弯矩，受压区配置架立筋形成骨架，箍筋抵抗剪力并约束主筋。柱等受压构件配置纵向钢筋和箍筋（或螺旋筋），纵向钢筋承担部分压力，箍筋防止纵筋屈曲并提供约束效应。剪力墙配置竖向分布筋和水平分布筋，边缘约束区加密配筋提高抗震性能。

钢筋混凝土构件的受力机理可以通过简化模型理解。当梁承受荷载发生弯曲时，上部受压、下部受拉。混凝土承担压应力，底部钢筋承担拉应力，两者共同抵抗外部弯矩。下图展示了简支梁的应力分布：

钢筋的加工和连接是钢筋工程的重要环节。钢筋加工包括调直、除锈、切断、弯曲成型等工序，现代施工普遍采用钢筋加工配送中心集中加工，保证了加工质量和尺寸精度。钢筋连接方式有绑扎搭接、焊接和机械连接三种。绑扎搭接是最简单的连接方式，但搭接长度较长，钢筋用量大；焊接连接包括电弧焊、电渣压力焊、闪光对焊等方法，连接质量可靠但对焊工技术要求高；机械连接采用套筒或锥螺纹连接，施工速度快、质量稳定，在大直径钢筋连接中应用广泛。

钢筋的保护层厚度关系到结构的耐久性。保护层厚度过小，钢筋易锈蚀；过大则降低有效高度，影响承载力。现行规范根据构件类型和环境条件规定了最小保护层厚度。室内环境梁柱保护层不小于25毫米，楼板不小于15毫米；室外环境、地下环境保护层厚度相应增加。施工中采用塑料垫块、钢筋马凳等定位措施，确保保护层厚度符合要求。

钢筋绑扎应按照先竖向后水平、先主筋后分布筋的顺序进行。柱筋竖向接头宜错开布置，同一截面接头率不宜超过50%。梁的主筋和箍筋应准确定位，箍筋弯钩角度和长度符合规范要求。楼板钢筋采用双层双向布置时，上层钢筋用马凳支撑，保证钢筋位置准确。钢筋绑扎完成后进行隐蔽工程验收，检查钢筋的规格、数量、间距、锚固长度、接头位置等，验收合格后方可浇筑混凝土。

---

混凝土施工规范

混凝土施工质量直接影响结构安全和使用寿命，必须严格遵守施工规范，建立完善的质量控制体系。我国现行的《混凝土结构工程施工质量验收规范》（GB 50204）和《混凝土结构工程施工规范》（GB 50666）对混凝土施工各环节提出了明确要求。

混凝土原材料质量是保证混凝土性能的前提。水泥应有出厂合格证和检验报告，进场后按批次进行复检，检验项目包括凝结时间、安定性、抗压强度等。骨料检验含泥量、泥块含量、有机物含量、压碎指标等。拌合水应采用洁净的自来水或经检验合格的其他水源，海水和污水严禁使用。外加剂应与水泥进行相容性试验，确认效果后方可使用。

混凝土配合比由具有资质的试验室通过试配确定，正式施工前进行开盘鉴定。施工过程中应根据砂石含水率变化及时调整施工配合比，保证实际水灰比符合设计要求。每一工作班至少进行一次坍落度检测，坍落度允许偏差为±20毫米。当混凝土性能出现异常或原材料发生变化时，应重新进行配合比调整。

混凝土强度评定采用标准试件（150mm×150mm×150mm立方体）在标准养护条件下（温度20±2℃，相对湿度95%以上）养护28天测得的抗压强度。取样频率按照规范规定：同一配合比、同一施工部位、连续浇筑的混凝土，每100立方米取样不少于一组，每一工作班取样不少于一组。试件组数应能满足统计评定要求，一般每一验收批不少于10组。

混凝土养护对强度发展和耐久性至关重要。混凝土浇筑完成后应及时覆盖并浇水养护，保持表面湿润。养护时间不少于7天，掺缓凝剂或有抗渗要求的混凝土养护时间不少于14天。夏季高温施工应加强养护，增加浇水次数，必要时采用湿麻袋或草帘覆盖；冬季低温施工应采取保温措施，防止混凝土受冻。

混凝土养护温度直接影响早期强度和最终性能。适宜的温度可促进强度快速增长，高温虽加快初期硬化，但可能降低最终强度和耐久性；低温则使强度增长缓慢，甚至早期不达标。请通过下方图表，选择不同养护温度，观察其对强度发展的影响：

混凝土常见质量问题包括蜂窝、麻面、孔洞、裂缝等。蜂窝是混凝土表面出现蜂窝状空洞，主要原因是振捣不密实或漏振；麻面是表面缺浆、粗糙，由模板表面不光滑或隔离剂涂刷不均匀造成；孔洞是混凝土内部出现空洞，钢筋裸露，属于严重质量缺陷。预防措施包括严格控制配合比、充分振捣、保证模板质量、加强过程监控等。

裂缝是混凝土结构最常见的问题，按成因分为塑性收缩裂缝、干燥收缩裂缝、温度裂缝、荷载裂缝等。塑性收缩裂缝发生在混凝土初凝前，由于表面失水过快引起，在大风、高温、低湿环境下易发生，预防措施是及时覆盖、喷雾养护。干燥收缩裂缝是混凝土硬化后水分蒸发体积收缩受到约束而产生，加强养护、控制水灰比、合理设置伸缩缝可有效预防。温度裂缝多见于大体积混凝土，通过优化配合比、控制浇筑温度、加强保温养护等措施控制。荷载裂缝由于结构受力超过承载能力引起，需要进行结构加固处理。

混凝土结构外观质量也是验收的重要内容。现浇结构表面应平整密实、线角顺直、预埋件位置准确。清水混凝土对表面质量要求更高，要求色泽均匀、无明显色差、无污染。通过选用优质模板、精确控制脱模剂用量、优化混凝土配合比、规范施工工艺等措施，可以获得优良的清水混凝土效果。杭州大剧院采用白色清水混凝土，表面如丝绸般细腻光滑，充分展示了混凝土的材料之美。

工程实践中的混凝土配合比示例如下表：

混凝土施工安全管理不容忽视。高处浇筑混凝土应搭设操作平台，设置护栏和安全网；泵送混凝土前检查管道连接牢固，操作人员站立在安全位置；拆模时注意模板突然脱落，设置警戒区域。夏季施工防止中暑，冬季施工注意防滑防冻。建立应急预案，配备急救药品和器材。

混凝土工程验收采用分项工程验收制度。模板工程、钢筋工程、混凝土工程分别进行验收，每个分项工程的检验批合格后进行分项验收，所有分项工程合格后进行主体结构验收。验收资料包括原材料合格证、配合比报告、混凝土强度试验报告、隐蔽工程验收记录、施工日志等，资料齐全、真实、有效是验收通过的基本条件。

---

小结

我们了解了混凝土材料的基本知识、组成原理、施工工艺及质量控制等核心内容。混凝土作为现代建筑工程最重要的基础材料之一，其性能对于结构安全性、耐久性和建筑美观性具有决定性影响。随着科技的不断进步，绿色混凝土、智能混凝土、超高性能混凝土以及3D打印混凝土等新材料、新技术不断涌现，不仅极大地推动了建筑行业的绿色转型和智能化升级，也为创新设计和高难度工程提供了技术保障。

在实际工程中，混凝土施工涉及原材料选择、配合比设计、运输、浇筑、养护及成品保护等多个环节，每一环都关系到结构的整体质量和后期使用安全。我们需要熟悉原材料性质，合理选择并优化配比，掌握浇筑与振捣的技能，并严格执行各项操作流程，确保混凝土内部致密、表面平整光洁。同时，应重视施工过程的安全管理和环保要求，做到节能降耗、绿色施工。

此外，混凝土结构在服役期内常会面临各类环境和荷载作用，如冻融循环、碳化、氯离子侵蚀等，对材料本身耐久性提出了更高要求。因此，完善的质量保证体系和科学的监测手段尤为重要。未来，随着可持续发展理念深入人心，混凝土将更加注重节能环保与功能集成。只有深入理解混凝土的材料特性，掌握规范的施工工艺，建立严格的质量控制与管理体系，积极跟进行业前沿技术，才能在激烈的建筑行业竞争中立于不败之地，成为合格乃至优秀的建筑从业者。
