结构设计思维与实践
建筑结构设计不仅仅只是一个简单的力学计算和公式推导过程，而是一个融合了建筑功能需求、美学表现、经济性准则与技术可行性的高度创造性思维活动。在实际工作中，结构工程师不仅要精通各类结构力学理论，更需要具备全局性思考的能力——他们要同时理解和把握建筑师对于空间与形式的创新构想，满足业主对于投资效益的期望，严守国家与地方的安全规范要求。
此外，结构工程师还需在力学、安全、耐久性、经济性、施工工艺、维护管理等多重约束条件下，综合权衡各种因素，使结构设计成为多目标、跨学科协作下的最优解决方案。这一过程中，工程师要善于运用工程经验、材料特性和创新技术，以结构的合理性为基础，实现建筑空间与结构系统的和谐统一，真正做到“结构为建筑服务”。只有将技术与艺术、经济与安全有机结合，结构设计才能成为推动建筑可持续发展的重要力量。
结构概念设计
结构概念设计是在详细计算之前，基于力学原理和工程经验，对结构体系进行整体构思和初步确定的过程。这一阶段的设计质量，直接决定了后续精确计算的方向和建筑最终的成败。
概念设计的核心思维
结构概念设计要求设计者从宏观角度把握结构的受力特征和传力路径。在拿到建筑方案时，结构工程师首先要思考的不是具体的梁柱尺寸，而是整体的结构策略：建筑的主要荷载来源是什么？荷载将通过什么路径传递到地基？结构形式是否与建筑功能相协调？
在上海中心大厦的设计中，工程师面对632米的超高层建筑，首先确立的是"核心筒+巨型框架+外伸臂"的结构体系概念。这个概念来自对超高层建筑受力特点的深刻理解：在如此高度下，风荷载成为控制性因素，需要超强的抗侧刚度；同时，扭转效应显著，必须建立有效的抗扭体系。核心筒提供主要的抗侧刚度，巨型框架形成第二道防线，外伸臂则将外框架与核心筒连接，形成协同工作的整体。这个概念一旦确立，后续的所有设计都围绕这个框架展开。
概念设计阶段的一个正确决策，胜过计算阶段无数次的精细调整。概念错误的结构，无论计算多么精确，都难以获得良好的性能。
概念设计的基本原则
结构概念设计遵循几个基本原则。第一是明确性原则：结构的传力路径应当清晰明确，避免复杂的力学传递关系。当荷载从作用点到基础的路径越直接，结构的效率就越高，施工也越简便。第二是均匀性原则：结构的刚度和强度分布应当均匀，避免突变。刚度突变处容易产生应力集中，成为薄弱环节。第三是冗余性原则：结构应具有多条传力路径，当某个构件破坏时，荷载能够重新分配，不至于导致连续性倒塌。
中国传统木构架体系展现了高超的概念设计智慧。斗拱系统看似复杂，实则传力路径非常明确：屋面荷载通过椽子传给檩条，檩条传给梁架，梁架通过斗拱传给柱子，柱子最终将荷载传到基础。每一级传力都清晰可见，而且斗拱的层层叠加形成了自然的缓冲机制，在地震时能够通过变形耗散能量。这种概念设计虽然诞生于千年之前，但其力学合理性在今天依然值得学习。
概念设计与计算分析的关系
概念设计与精确计算是相辅相成的两个阶段。概念设计为计算提供框架和方向，计算则验证概念的正确性并进行优化。然而在实践中，概念设计往往更为关键。一个力学概念正确的结构，即使计算存在误差，也能保持基本的安全性；而概念错误的结构，计算再精确也难以弥补先天不足。
在某教学楼的设计中，建筑师希望在底层大厅中实现大空间，要求减少柱子。结构工程师在概念设计阶段提出了转换层的方案：在二层设置大梁，将上部结构的多根柱子合并到下部的少数柱子上。这个概念确定后，计算的任务就是验证转换梁的尺寸和配筋是否满足要求。概念正确，计算才有意义。
下图展示了不同结构形式的效率特征。结构效率是指单位材料用量所能承受的荷载，反映了结构形式的经济性。
从图中可以看出，框架结构在低层建筑中效率较高，但随着高度增加，侧向刚度不足导致效率下降。框架-剪力墙结构的效率曲线较为平缓，适用范围广。核心筒-框架结构在超高层建筑中表现最优，因为核心筒提供了高效的抗侧系统。结构选型的概念决策，应当考虑建筑高度与结构效率的匹配关系。
结构选型的思考过程
结构选型是将建筑功能、场地条件、材料特性、经济因素等多方面要求综合考虑，最终确定最优结构方案的过程。这个过程需要系统性思维和工程判断力。
功能需求的分析
建筑功能是结构选型的首要依据。不同的使用功能对空间、荷载、灵活性有不同要求，直接影响结构形式的选择。
住宅建筑的特点是房间较小，墙体较多，适合采用剪力墙结构或砖混结构。剪力墙既是承重构件也是分隔墙体，实现了建筑与结构的高度统一。墙体的密集布置提供了充足的抗侧刚度，满足了高层住宅的需要。这种结构形式在中国的住宅建设中得到广泛应用，既经济又实用。
办公建筑则追求大空间和灵活性，柱网布置要尽可能规整，减少对室内布局的限制。框架结构成为办公楼的主流选择。标准层柱网通常为8米×8米或9米×9米，既保证了经济的梁跨，又提供了灵活的分隔可能。核心筒集中布置电梯、楼梯和设备管井,周边为开敞的办公空间。
工业厂房要求大跨度无柱空间，以满足生产工艺的需要。单层厂房常采用门式刚架或排架结构，跨度可达30米以上。屋面采用轻型钢结构，墙体采用围护板材,整个建筑轻质高效。大型展览馆或体育馆需要更大的跨度，桁架、网架或拉索结构成为合理的选择。
下表总结了不同建筑类型与适宜结构形式的对应关系：
场地条件的制约
场地的地质条件、地形特征、周边环境对结构选型有重要影响。在软土地基上建造高层建筑，基础沉降成为突出问题。此时应优先选择自重较轻的结构形式，如钢结构或钢-混凝土组合结构，以减小对地基的压力。桩基础的选择也受地质条件制约：在基岩埋深较浅的地区，端承桩直接将荷载传递到坚硬岩层，承载力高而可靠；在深厚软土层地区，摩擦桩通过桩侧摩阻力承载，需要更多的桩数和更深的入土深度。

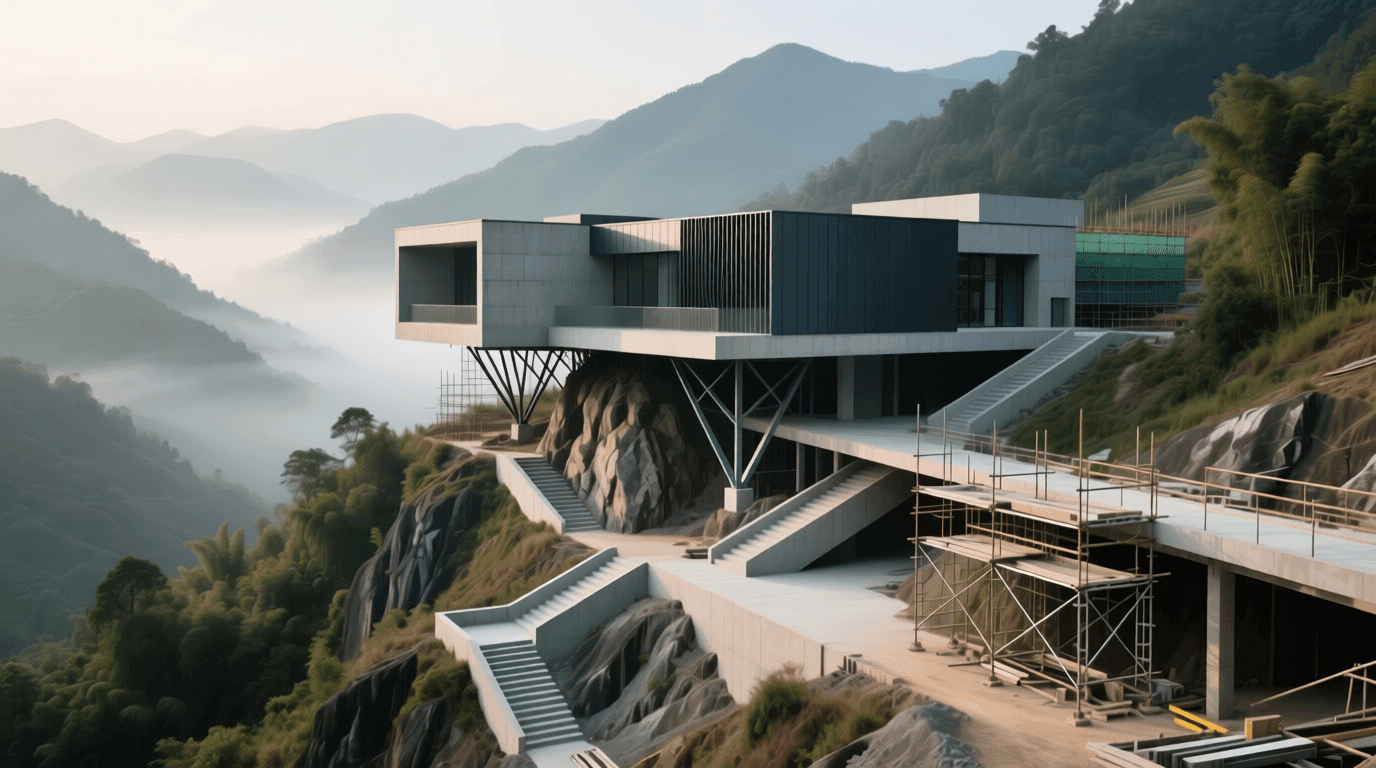

山地建筑面临地形起伏的挑战。某山地度假酒店建在坡度约30度的山坡上，设计团队采用了阶梯式布局，每个单元顺应地形高差，通过架空层和挑台实现与地形的对话。结构选择了框架-剪力墙体系，剪力墙沿山坡方向布置，提供主要的抗滑力和抗倾覆力。这种因地制宜的结构选型，既保护了自然地形，又实现了建筑的稳定。
地震带的建筑必须将抗震性能作为结构选型的首要考虑。规则的结构平面和立面、均匀的刚度分布、良好的延性是抗震设计的基本要求。框架结构的延性好，在地震中能够通过塑性变形耗散能量，是抗震的理想选择。剪力墙结构刚度大但延性较差，需要通过配置边缘约束构件和腰筋来提高延性。不对称的结构平面会产生扭转效应，在地震中容易遭受破坏，应尽量避免。
经济性的权衡
结构成本是业主最关心的因素之一。结构材料用量、施工难度、工期长短都直接影响工程造价。经济性的评估不能只看材料用量，还要综合考虑施工成本和使用周期。
混凝土结构的材料成本低，在中国有成熟的施工技术和充足的劳动力,是多层和高层建筑的经济选择。钢结构的材料成本较高，但施工速度快，可以实现工厂化制作和现场拼装，缩短工期。在土地成本高、工期要求紧的项目中，钢结构的综合经济性可能更优。某城市商业综合体采用钢结构，虽然单方造价增加了约15%，但工期缩短了4个月，提前开业带来的收益远超结构成本增加。
结构的规则性和标准化程度也影响经济性。标准层平面相同、构件尺寸统一的结构，模板和钢筋可以重复使用，施工效率高，成本相对较低。过于复杂的结构形式、频繁变化的构件尺寸会增加施工难度，降低经济性。
下图展示了不同结构形式的经济性比较，综合考虑了材料成本、施工成本和工期因素。
从图中可以看出，砖混结构的材料成本最低，但施工周期较长，总成本适中，适用于低层建筑。钢结构的材料成本高，但施工和工期成本显著降低，在总成本上具有竞争力。混凝土框架结构成本适中，是应用最广的形式。结构选型需要根据项目的具体情况，在各种成本因素间寻找平衡点。
综合决策的方法
结构选型面临多个相互制约的因素，需要建立系统的决策方法。在实践中，工程师通常采用因素权重评分法：列出影响结构选型的各个因素，根据项目特点确定权重，对各个备选方案打分，计算加权总分，选择得分最高的方案。
某高层办公楼的结构选型过程体现了这种方法。项目位于地震区，地质条件良好，业主要求施工周期不超过18个月。工程师提出了三个备选方案：纯框架结构、框架-剪力墙结构、核心筒-框架结构。评价因素包括抗震性能（权重30%）、经济性（权重25%）、施工难度（权重20%）、空间灵活性（权重15%）、工期（权重10%）。经过评分和计算，框架-剪力墙结构的加权得分最高，成为最终方案。这种方法将定性判断转化为定量评估，使决策过程更加透明和科学。
结构与建筑的整合
优秀的建筑作品是结构与建筑的完美结合。结构不应是建筑形式的障碍，而应成为建筑空间和美学的有力支撑。结构与建筑的整合，需要结构工程师与建筑师的紧密协作。
结构与空间的协调
建筑空间的实现依赖于结构的支撑。结构布置的合理性直接影响空间的质量和使用的便利性。
在某文化中心的设计中，建筑师构想了一个中庭贯通上下的开敞空间。这个构思对结构提出了挑战：如何在缺少中部支撑的情况下，让周边结构承担整体荷载？结构工程师提出了环形桁架的方案：在中庭周边的顶层设置一圈大型钢桁架，将上部荷载传递到四角的核心筒。桁架高度约4米，整合在天花板和屋面之间，既解决了结构问题，又不影响室内空间效果。这个方案实现了建筑师的空间意图，同时保持了结构的合理性。
住宅建筑的空间布局受结构柱网的强烈影响。柱子位置不当会切割房间，影响使用。在某住宅项目中，结构工程师与建筑师在方案初期就深度沟通，将主要柱子布置在墙体或家具遮挡处，保证了房间的完整性。厨房和卫生间区域柱网加密，承担更多荷载；客厅和卧室区域柱距放大，提供更大空间。这种结构与建筑的协同设计，提升了户型的品质。
结构与造型的融合
结构不仅要满足承载功能，还可以成为建筑形式和美学表达的重要元素。当结构逻辑与建筑形式统一时，建筑会呈现出自然的力量之美。
国家大剧院的椭圆壳体是结构与造型融合的典范。整个外壳是钢结构网壳，由数千根钢管按照精确的几何关系焊接而成。壳体形态遵循结构力学的合理性：椭圆曲面能够将荷载通过面内压力传递，避免弯曲应力，实现材料的高效利用。同时，这个流畅的椭圆形态成为建筑的标志性特征，传达出宁静、包容的文化意象。结构与造型在这里达到了完美的统一。
某体育馆的屋盖采用辐射状的钢桁架体系。24榀桁架从中央环向外辐射，支撑在周边的混凝土看台结构上。这种结构形式的力学逻辑非常清晰：屋面荷载沿桁架传向支座，中央环承受压力，周边支座承受拉力和剪力。建筑师将桁架外露,涂以鲜明的色彩，使其成为室内空间的主要视觉元素。观众在观看比赛时，抬头就能看到这些强有力的结构线条，感受到结构的理性与秩序之美。
结构与功能的统一
结构构件不应仅仅是隐藏的支撑系统，还可以兼具其他功能，实现多重价值。
在某办公楼的设计中，核心筒不仅是主要的竖向承重和抗侧力构件，还集成了交通、设备和服务功能。电梯井、楼梯间、管道井都布置在核心筒内，形成建筑的"服务核心"。这种布置将结构需求与功能需求完美结合，提高了空间利用效率。
外露的钢柱在某些建筑中被设计成室内分隔的元素。某创意办公空间将钢柱外包木材，设置灯带和置物架，使其成为空间区分和装饰的一部分。结构与室内设计的结合，创造出独特的空间氛围。
转换层的大梁在某商业综合体中被处理成空间分界的元素。大梁下方是低矮亲密的商业空间，上方是挑高开敞的中庭。梁的存在强化了空间的层次感，而不是成为视觉障碍。
下图展示了结构与建筑整合的不同层次及其实现的效益。
从图中可以看出，随着结构与建筑整合程度的提高，各方面效益都显著提升。基本满足阶段只是保证结构的承载能力，效益最低。协调配合阶段结构布置考虑了建筑需求，效益有所提升。深度整合阶段结构与建筑在方案初期就协同设计，实现了双赢。创新融合阶段结构成为建筑美学和功能的有机组成部分，效益达到最高。这启示我们，应当追求结构与建筑的深度整合，而不是简单的相互适应。
结构的可建造性
再合理的结构设计，如果无法施工或施工困难，也难以成为成功的工程。结构的可建造性是设计过程中必须重点考虑的因素，涉及施工技术、工期控制、安全管理等多个方面。
施工技术的可行性
结构设计必须符合现有施工技术水平，或者在技术挑战的边缘保持适度。过于超前的设计可能在施工中遇到难以克服的困难。
某大跨度桥梁设计了优美的曲线拱形。在施工阶段，工程师发现曲线段的模板制作和混凝土浇筑异常困难。曲面模板无法使用标准构件,需要定制，成本大幅增加。混凝土浇筑时，斜面上的混凝土难以控制形状和密实度。最终，施工单位采用了分段预制、现场拼装的方法，将曲线拱分成若干段，在工厂预制后运至现场吊装。这个案例说明，设计师必须充分考虑施工手段，将复杂形式转化为可操作的施工步骤。
高空作业是施工中的高风险环节。在某高层建筑的设计中，结构工程师将外框架的节点设计成螺栓连接，而非现场焊接。虽然螺栓连接的设计和加工要求更高，但避免了高空焊接作业，大大降低了施工风险,也加快了施工进度。可建造性优先的设计思路，体现了对施工人员安全的尊重和对工程质量的负责。
构件尺寸的合理性
构件尺寸不仅要满足承载力要求，还要考虑制作、运输和安装的可行性。过大的构件可能无法运输,过重的构件可能超出吊装能力。
在某工业厂房的设计中，初步方案采用36米跨度的整体钢梁。梁的重量达到45吨，长度超过了运输车辆的限制，也接近现场起重机的能力上限。设计团队重新调整方案，将大梁设计成两段，每段18米，现场采用高强度螺栓连接。分段设计解决了运输和吊装的问题，施工顺利完成。
混凝土构件的尺寸也受到模板和振捣设备的限制。过于狭窄的截面难以进行混凝土振捣，容易产生蜂窝和孔洞。过高的梁需要分层浇筑，施工缝的处理增加了难度。在某项目中，设计的剪力墙厚度仅为150毫米，施工发现振捣棒无法深入，混凝土密实度不足。设计修改为200毫米后，施工质量明显改善。
工期与成本的控制
施工周期直接影响项目的经济效益。结构设计应当考虑缩短工期的可能性，采用有利于快速施工的方案。
装配式建筑是加快施工进度的有效手段。将梁、柱、板等构件在工厂预制，现场只需吊装和连接,可以大幅缩短工期。某住宅项目采用装配式混凝土结构，主体结构工期比传统现浇方式缩短了40%。预制构件的质量也更加稳定，减少了现场质量控制的难度。
施工顺序的优化可以实现交叉作业，节省工期。在某办公楼项目中，采用了“逆作法”施工：先施工地下室外墙和立柱，然后同时向上施工地上部分和向下开挖地下室。这种方法让地上和地下施工并行进行,总工期比传统的“先地下后地上”方式缩短了3个月。逆作法对结构设计提出了特殊要求，需要考虑施工阶段的荷载和约束条件，但带来的工期效益是显著的。
下表总结了影响施工进度的主要结构因素及其对工期的影响程度：
从表中可以看出，结构设计对施工工期有多方面的影响。采用预制装配式构件的工期缩短潜力最大，但需要前期投入更多的设计和加工成本。简化结构和标准化设计虽然工期缩短幅度较小，但几乎不增加成本，是最容易实施的措施。设计师应当根据项目特点，选择合适的加速策略。
施工安全的考虑
结构设计对施工安全有重要影响。某些设计可能在使用阶段安全，但在施工阶段存在风险。
大跨度悬挑结构在施工过程中处于不稳定状态，需要设置临时支撑。某会展中心的悬挑钢结构长度达到12米，设计团队在施工图中明确标注了临时支撑的位置、数量和拆除时机，确保施工过程的安全。临时支撑在结构合拢、形成稳定体系后才能拆除。
高层建筑的模板和脚手架系统承受着巨大的施工荷载。设计师需要在施工图中提供足够的信息，供施工单位设计模板支撑系统。某项目因施工图对梁板厚度标注不清，导致模板支撑设计偏少，施工中发生了模板坍塌事故。这个教训警示设计师，必须为施工安全提供清晰、准确的信息。
创新与传承
建筑结构的发展是创新与传承的统一。传统结构智慧为我们提供了宝贵的经验和灵感，而新材料、新技术不断拓展着结构设计的可能性。优秀的结构工程师既要学习传统，又要勇于创新。
传统结构的智慧
中国传统建筑积累了丰富的结构智慧，这些经验在今天依然具有参考价值。
榫卯连接是中国木构架的核心技术。不用一钉一铆，仅凭木构件之间的几何咬合，就能形成稳固的结构。榫卯连接的力学原理是通过摩擦和几何约束传递荷载，同时允许一定的变形，在地震时能够耗散能量。现代的装配式建筑借鉴了榫卯的思想，采用插接、搭接等方式连接预制构件，实现了快速装配和良好的抗震性能。
斗拱系统是传统建筑中的结构与艺术结合的典范。斗拱的层层叠加，将屋面的集中荷载分散到多个支点，减小了柱顶的应力集中。同时，斗拱构件间的摩擦和滑动提供了耗能机制，增强了抗震能力。当代的消能减震技术，如摩擦阻尼器、黏滞阻尼器,在原理上与斗拱有相似之处：通过构件间的相对运动耗散地震能量。
拱桥是中国古代工程技术的杰作。赵州桥建于公元605年，跨度37米，至今仍在使用。拱的结构原理是将荷载转化为轴向压力，石材的抗压强度得到充分发挥。现代的混凝土拱桥、钢拱桥继承了这一原理，在大跨度桥梁中得到广泛应用。
新技术的应用
材料科学和信息技术的发展为结构创新提供了新的工具。高强度材料、智能监测系统、参数化设计正在改变结构工程的实践。
高强混凝土和高强钢材使构件截面更加纤细，为建筑创造了更大的空间自由度。某超高层建筑采用了C80等级的高强混凝土，核心筒墙体厚度比采用普通混凝土减少了30%，增加了有效使用面积。高强钢材的应用使钢结构的用钢量显著降低，经济性提高。
碳纤维复合材料是新兴的结构材料。碳纤维的强度是钢材的数倍，重量却只有钢材的四分之一。在某人行天桥的设计中，采用碳纤维复合材料制作桥面板和拉索，实现了30米的跨度，整个桥体轻盈通透。碳纤维还被用于既有结构的加固，粘贴在混凝土梁的受拉区，显著提高承载力。
结构健康监测系统让建筑具有了"感知"能力。在某大型体育场的钢屋盖上安装了数百个传感器,实时监测应力、位移、温度等参数。当监测数据异常时，系统自动报警，工程师可以及时采取措施。这种智能化管理提高了结构的安全性和耐久性，特别适用于大跨度、复杂的重要建筑。
参数化设计工具改变了结构设计的流程。设计师输入几何参数和约束条件，计算机自动生成结构形态，并进行优化分析。某展览馆的自由曲面屋顶通过参数化设计完成：输入屋顶边界和曲率要求，软件生成了数千种网格划分方案，经过结构分析和比较，选出材料用量最少、受力最合理的方案。这种方法在处理复杂几何形态时具有巨大优势,大大提高了设计效率。
可持续发展的理念
当代结构设计必须将可持续发展纳入考虑。减少材料消耗、降低能源使用、延长建筑寿命、便于拆除和回收是可持续结构的目标。
材料的高效利用是可持续设计的核心。通过优化设计，让每一部分材料都充分发挥作用，避免浪费。某办公楼采用了变截面梁：跨中弯矩最大处梁高最大，支座附近梁高逐渐减小。这种设计根据实际受力分布材料，比等截面梁节省了约20%的混凝土和钢筋。虽然模板加工稍复杂，但综合效益显著。
结构的可拆卸和可回收设计正在兴起。某临时展馆采用全钢结构，构件之间全部采用螺栓连接。展览结束后,整个建筑可以拆卸，构件可以重复使用或回收。这种设计理念改变了传统的“一次性建造”模式，符合循环经济的要求。
适应性设计让建筑能够应对未来的变化。某办公楼预留了结构承载潜力：梁柱设计时按活荷载4kN/㎡计算，而实际办公荷载只有2.5kN/㎡。这种“过度设计”为未来的功能改变留下了余地。建筑可能在若干年后改为档案室或设备用房，荷载需求增加，而结构不需要加固就能满足新的要求，延长了建筑的使用寿命。
下图展示了结构设计理念随时间的演变趋势。
从图中可以看出，结构设计理念经历了显著的演变。20世纪中期，承载力是压倒性的考虑因素，“绝对安全”是设计的唯一目标。随着工程实践的积累，经济性逐渐受到重视，优化设计成为主流。进入21世纪，可建造性的重要性日益凸显，设计与施工的结合更加紧密。近年来，可持续发展理念快速上升，成为当代结构设计的核心价值。这一演变反映了工程思维的成熟和社会责任的增强，未来的结构设计将更加注重综合效益和长远价值。
结构设计的最高境界是实现安全、经济、美观、可持续的统一。这需要扎实的力学基础、丰富的工程经验、开放的创新思维和对社会的责任感。
面向未来的结构思维
概念性思维要求在详细计算之前，先建立起结构的整体图景，把握主要矛盾和关键问题。许多初学者容易陷入计算的细节，忽视了概念的正确性。记住：计算只是验证概念的工具，概念错误则计算毫无意义。
系统性思维要求将结构作为一个整体来考虑，而不是孤立的构件的简单组合。结构的性能由各个部分的协同作用决定，局部的优化不等于整体的优化。在进行结构设计时，要时刻思考：这个构件的改变对整体有什么影响？各个子系统之间如何相互作用？
创新性思维鼓励我们跳出既有的框架，探索新的可能性。创新不是凭空想象，而是基于扎实的基础知识和对问题的深刻理解。学习经典案例是为了理解其中的原理，而不是机械模仿。面对新的问题，要敢于尝试新的结构形式和技术手段，但同时保持工程师的谨慎和责任感。
建筑结构是人类文明的重要组成部分。从古罗马的万神殿到现代的摩天大楼，结构工程的进步推动着建筑的发展，塑造着城市的天际线，承载着人类的梦想。作为结构工程的学习者和未来的实践者，我们肩负着传承智慧、创造未来的使命。让我们以严谨的态度、创新的精神、负责的意识，在结构设计的道路上不断前行，创造出更加安全、经济、美观、可持续的建筑结构作品。
