简单建筑结构分析

在完成了建筑结构的基础理论、内力分析、构件行为、材料特性以及结构几何形态等知识的学习之后，我们已经具备了对建筑物进行结构分析的理论基础。接下来的阶段，就是将这些分散的知识点整合起来，应用于实际的建筑结构分析中。

具体来说，我们会依次分析日常生活中的低层住宅、城市中的多层办公楼，以及工业生产所需的单层或大跨度厂房等建筑类型。每一类建筑类型，不论是其所使用的主要结构体系，如砖混、框架、框架-剪力墙还是门式刚架，都有各自独特且切合实际的结构特点、适用范围和设计思路。

通过研究这些典型工程案例，我们不仅能够直观地理解各种结构体系的受力方式、荷载传递路径和构造要求，还可以体会为什么实际设计中会做出这样的构造选择。实际工程中，结构形式的选用常常受到建筑功能、经济性、地理环境、材料性能和施工技术等多种因素的影响。学习并分析典型案例能够帮助我们建立起“理论与实践相结合”的桥梁，让我们在今后的实际设计和分析中，不仅能熟练运用理论知识，还能够具备发现与解决实际结构问题的能力。

---

低层住宅结构分析

低层住宅是中国城乡最为普遍的建筑类型，一般指层数在1至3层的居住建筑。这类建筑的结构形式主要有砖混结构和框架结构两种，它们各自具有不同的受力特点和适用范围。

砖混结构住宅

砖混结构是传统的建筑结构形式，在中国有着悠久的应用历史。这种结构以砖墙作为主要的承重构件，楼板和屋面板则采用钢筋混凝土材料。在砖混结构中，竖向荷载通过楼板传递到墙体，再由墙体传递到基础，最终传递到地基。这种荷载传递路径清晰明确，每一道承重墙都在结构体系中发挥着重要作用。

墙体在砖混结构中承担着双重功能。一方面，承重墙需要承受来自上部楼层的竖向荷载，这就要求墙体具有足够的抗压强度。另一方面，墙体还需要抵抗水平方向的风荷载和地震作用，这对墙体的整体性和稳定性提出了要求。在实际工程中，承重墙的厚度通常在240毫米左右，墙体之间通过构造柱和圈梁连接，形成一个整体的空间受力体系。

楼板在砖混结构中扮演着荷载分配者的角色。楼板不仅承受自身重量和使用荷载，还将这些荷载传递给周边的承重墙。常用的楼板形式有预制空心板和现浇钢筋混凝土板。预制空心板施工速度快，但整体性略差；现浇板整体性好，抗震性能优越，在现代住宅中应用更为广泛。

在结构布置方面，砖混结构需要遵循一些基本原则。承重墙应均匀分布，避免单向受力。墙体的间距不宜过大，一般控制在4至5米之间，这样既能保证结构安全，又能满足使用功能。纵横墙应相互连接，形成稳定的箱体结构，提高整体抗震能力。

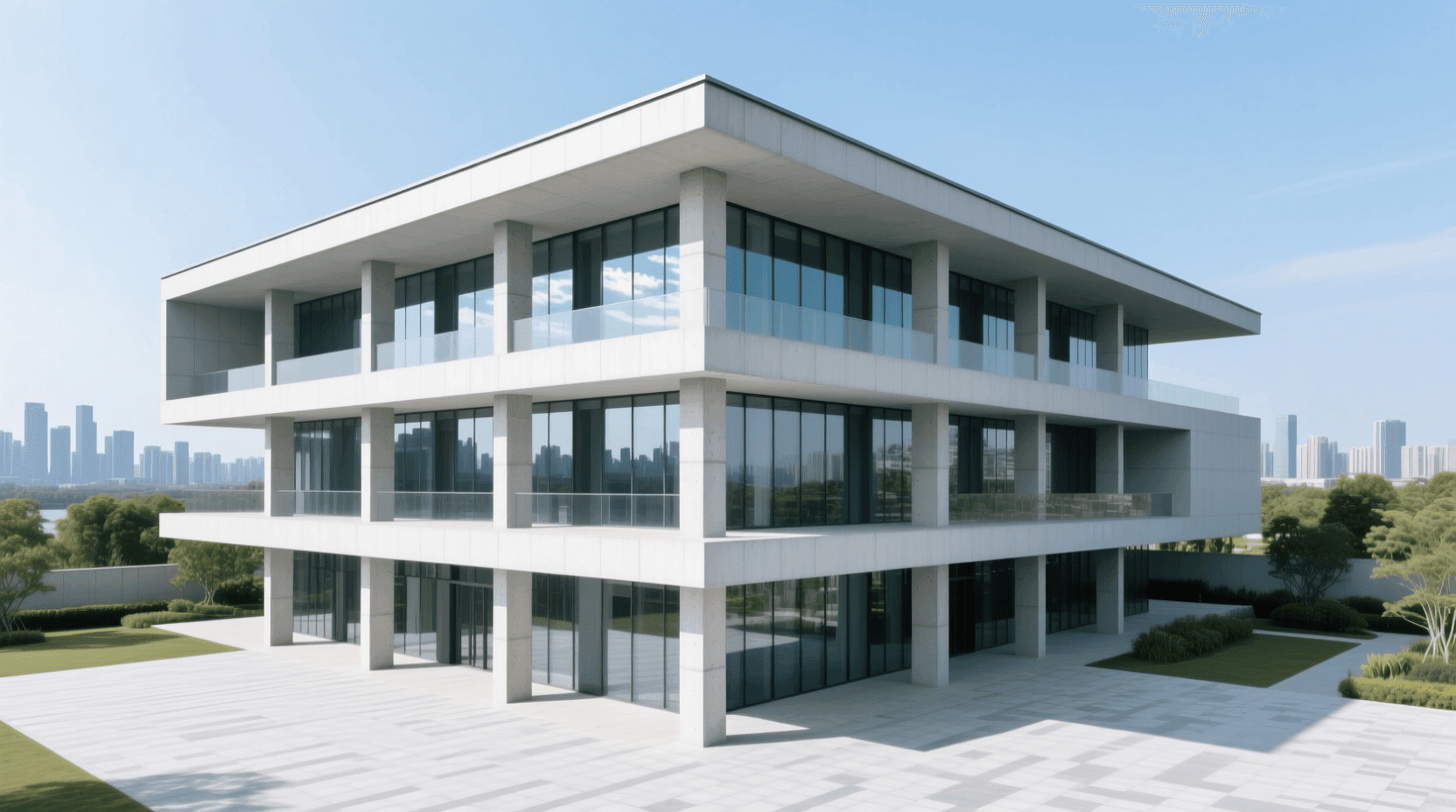

框架结构住宅

框架结构代表了更为现代的结构形式。在这种体系中，梁和柱构成了建筑的骨架，墙体不再承重，仅作为围护和分隔使用。这种结构形式带来的最大优势是空间布置的灵活性。由于墙体不承重，室内空间可以根据需要自由分隔，满足了现代居住对功能多样性的需求。

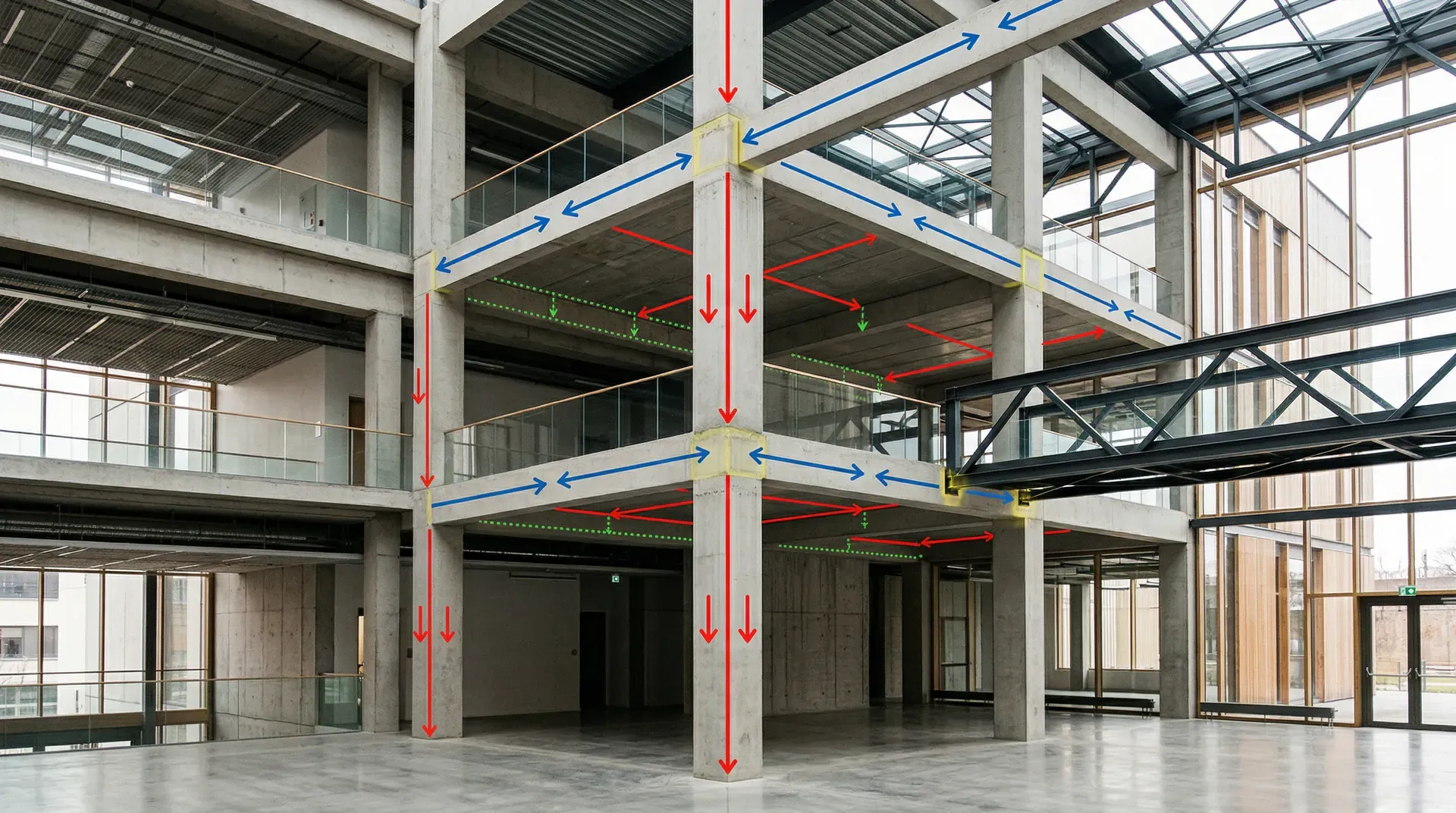

框架结构的荷载传递路径呈现出明显的层次性。使用荷载首先作用在楼板上，楼板将荷载传递给梁，梁再传给柱，柱最终将所有荷载传递到基础。这个过程中，每个构件都有其明确的职责。梁主要承受弯矩和剪力，柱主要承受轴力，楼板在传递荷载的同时还起到了协调各构件协同工作的作用。

从上图的变化可以看出，随着楼层的升高，无论是砖混结构的墙体还是框架结构的柱子，承受的轴力都呈现递减趋势。这是因为上部楼层需要承担的楼面重量较少。同时也注意到，在相同层数下，砖混结构墙体承受的轴力通常大于框架结构的柱轴力，这是由于砖混结构的墙体自重较大所致。

框架结构中，柱网布置是结构设计的关键。柱网的尺寸直接影响到梁的跨度和截面尺寸。在住宅建筑中，常见的柱网尺寸为6米×6米或6米×8米。这样的尺寸既能满足结构的经济性，又能适应住宅的功能需求。柱子的截面尺寸通常在300毫米×300毫米到500毫米×500毫米之间，具体尺寸需要根据荷载大小和层数确定。

梁在框架结构中的作用十分关键。主梁沿着较长的跨度方向布置，承受来自次梁或楼板的荷载。次梁则垂直于主梁，将楼板的荷载传递给主梁。这种主次梁体系的布置方式，使得结构受力更加合理，材料利用效率更高。梁的高度一般取跨度的1/10到1/12，这样既能保证梁的刚度，又不会过分占用层高。

两种结构体系的对比

两种结构体系各有特点，在实际应用中需要根据具体情况选择。

从使用的角度看，砖混结构更适合农村地区和小城镇的低层住宅建设，其施工技术要求不高，材料来源方便，建造成本相对较低。而框架结构则更适合城市住宅和需要较大使用空间的场合，虽然初期投资较大，但使用过程中的改造灵活性使其具有更高的长期价值。

---

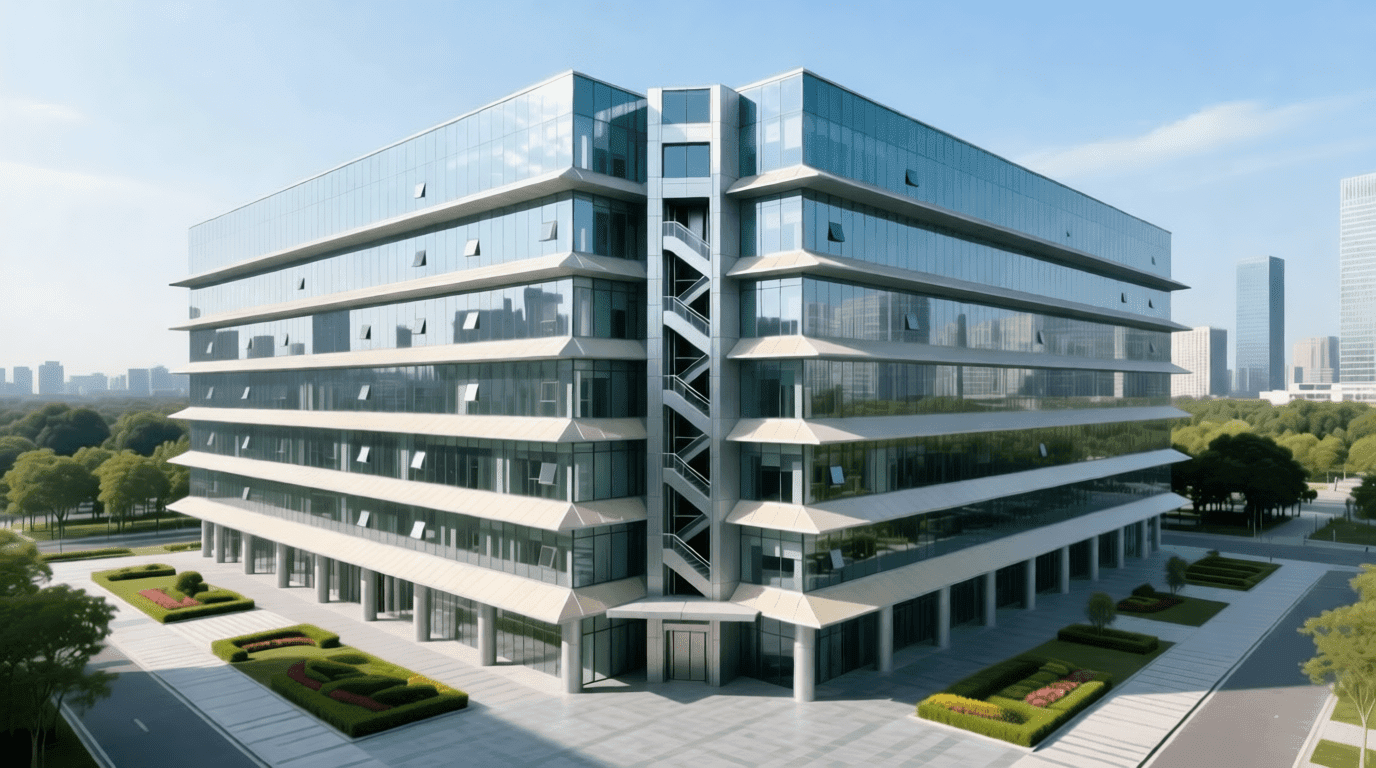

多层办公楼结构分析

多层办公楼通常指4至9层的办公建筑，这类建筑对空间的开敞性和使用的灵活性有较高要求。框架-剪力墙结构成为这类建筑的首选结构形式，它综合了框架结构和剪力墙结构的优点，形成了一种更为高效的结构体系。

框架-剪力墙结构的基本概念

框架-剪力墙结构是在框架结构的基础上，增设了若干钢筋混凝土剪力墙而形成的结构体系。在这种体系中，框架和剪力墙形成了一种分工合作的关系。框架主要承担竖向荷载，保证了建筑空间的灵活性；剪力墙则主要抵抗水平荷载，特别是风荷载和地震作用，大幅提高了结构的抗侧刚度。

剪力墙是一种承受水平荷载的竖向构件，其平面形状通常为细长的矩形。与框架柱相比，剪力墙的截面尺寸大得多，典型的墙体厚度为200至300毫米，长度可达数米。正是这种细长的截面形式，使得剪力墙具有很大的抗弯刚度，能够有效抵抗水平方向的荷载。

在受力机理上，框架-剪力墙结构展现出独特的协同工作特性。当建筑受到水平荷载作用时，刚度较大的剪力墙首先承担大部分水平力。在结构的下部楼层，剪力墙可能承担70%至80%的水平剪力，框架仅承担20%至30%。但随着高度的增加，框架承担的比例逐渐增大。这种力的重分配过程，使得结构的受力更加合理，变形更加协调。

办公楼结构布置原则

办公建筑的功能特点决定了其结构布置的特殊要求。办公空间需要较大的开间，以便灵活布置工作位和会议室。这就要求框架的柱网尺寸相对较大，常见的尺寸为7.2米×7.2米或8.1米×8.1米。这种模数化的尺寸既能满足办公家具的布置，又能保证结构的经济性。

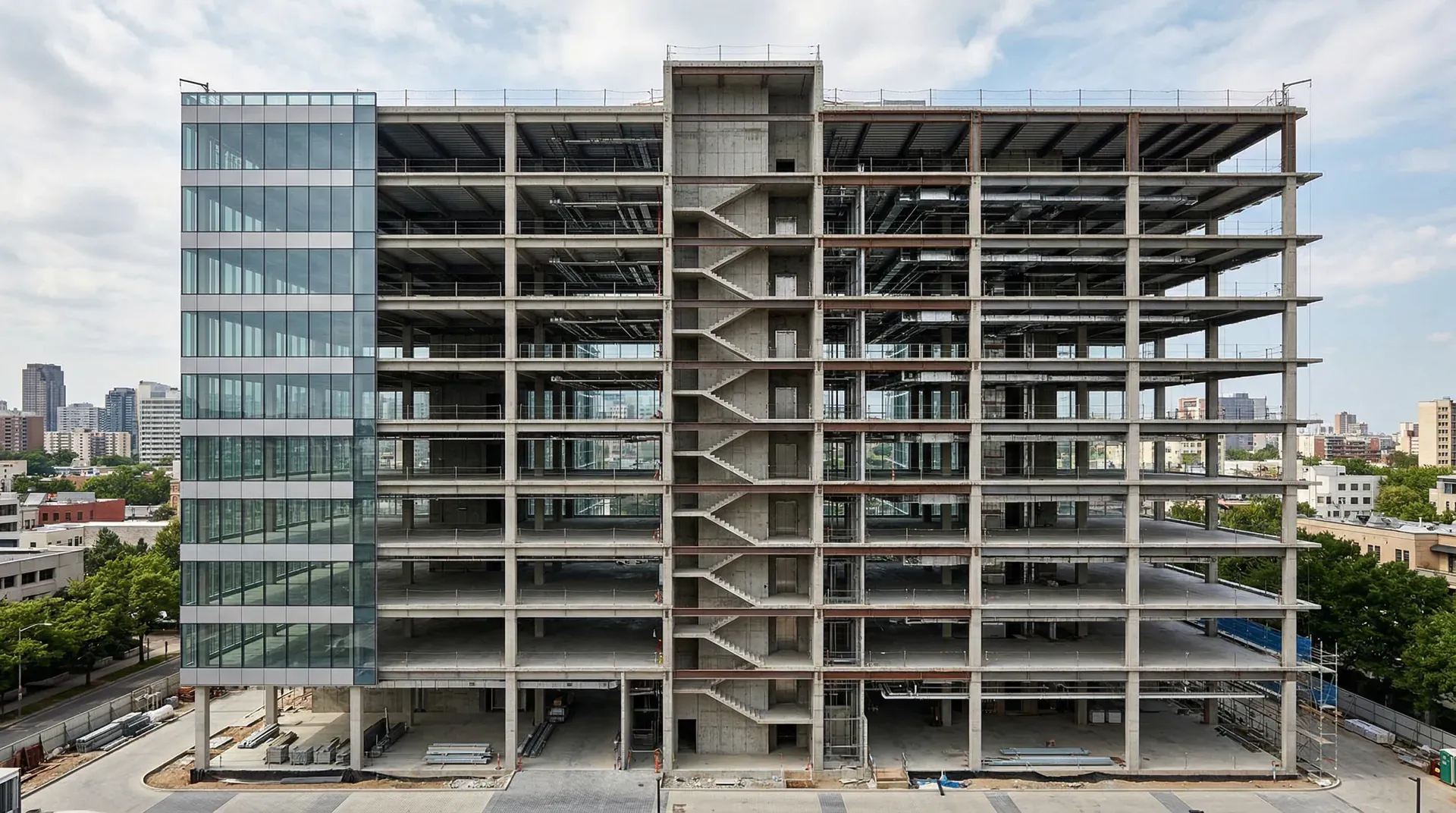

剪力墙的布置位置需要精心考虑。电梯井和楼梯间是布置剪力墙的理想位置，因为这些部位本来就需要墙体分隔，将其设计为承重的剪力墙，既满足了功能需求，又不影响其他空间的使用。在平面上，剪力墙应尽量对称布置，避免结构的偏心。如果剪力墙布置不对称，在地震作用下会产生扭转效应，对结构安全不利。

从这个对比图可以清楚地看到，剪力墙的加入对控制结构侧向位移的效果非常显著。在相同的水平荷载作用下，纯框架结构的顶点位移可能达到78毫米，而框架-剪力墙结构的位移仅为38毫米，减少了约50%。这种刚度的提升，不仅提高了结构的安全性，也改善了使用过程中的舒适性，避免了过大的侧向变形带来的不适感。

在竖向布置方面，结构应保持上下连续。剪力墙应从基础贯通到顶层，中间不能中断或偏移。柱子和梁的位置也应在各层保持一致。这种上下连续的布置方式，使得荷载传递路径直接明确，避免了应力集中，提高了结构的整体性。

楼板在框架-剪力墙结构中不仅传递竖向荷载，还起到了协调框架和剪力墙共同工作的作用。楼板相当于一个水平刚性隔板，将各个竖向构件连接成整体。这就要求楼板必须具有足够的刚度，通常采用现浇钢筋混凝土板，厚度不小于100毫米。

结构构件尺寸的选择

办公楼结构构件的尺寸选择需要综合考虑承载力、刚度和经济性。柱子的截面尺寸与其承受的荷载直接相关，对于8层左右的办公楼，底层柱的截面通常在500毫米×500毫米到600毫米×600毫米之间。随着楼层的升高，柱子承受的轴力减小，截面尺寸可以相应减小，但这种变化应该是渐进的，避免突然的尺寸变化造成刚度突变。

梁的高度主要由刚度控制，对于跨度7至8米的主梁，高度通常取600至700毫米。梁的宽度一般为高度的1/2到1/3，典型值为250至350毫米。次梁的尺寸可以适当减小，但高度不应小于跨度的1/12。

剪力墙的厚度主要根据稳定性和施工要求确定。对于一般的多层办公楼，剪力墙厚度取200至250毫米即可满足要求。墙体中的配筋应满足最小配筋率要求，水平和竖向钢筋呈网状布置，共同工作。

---

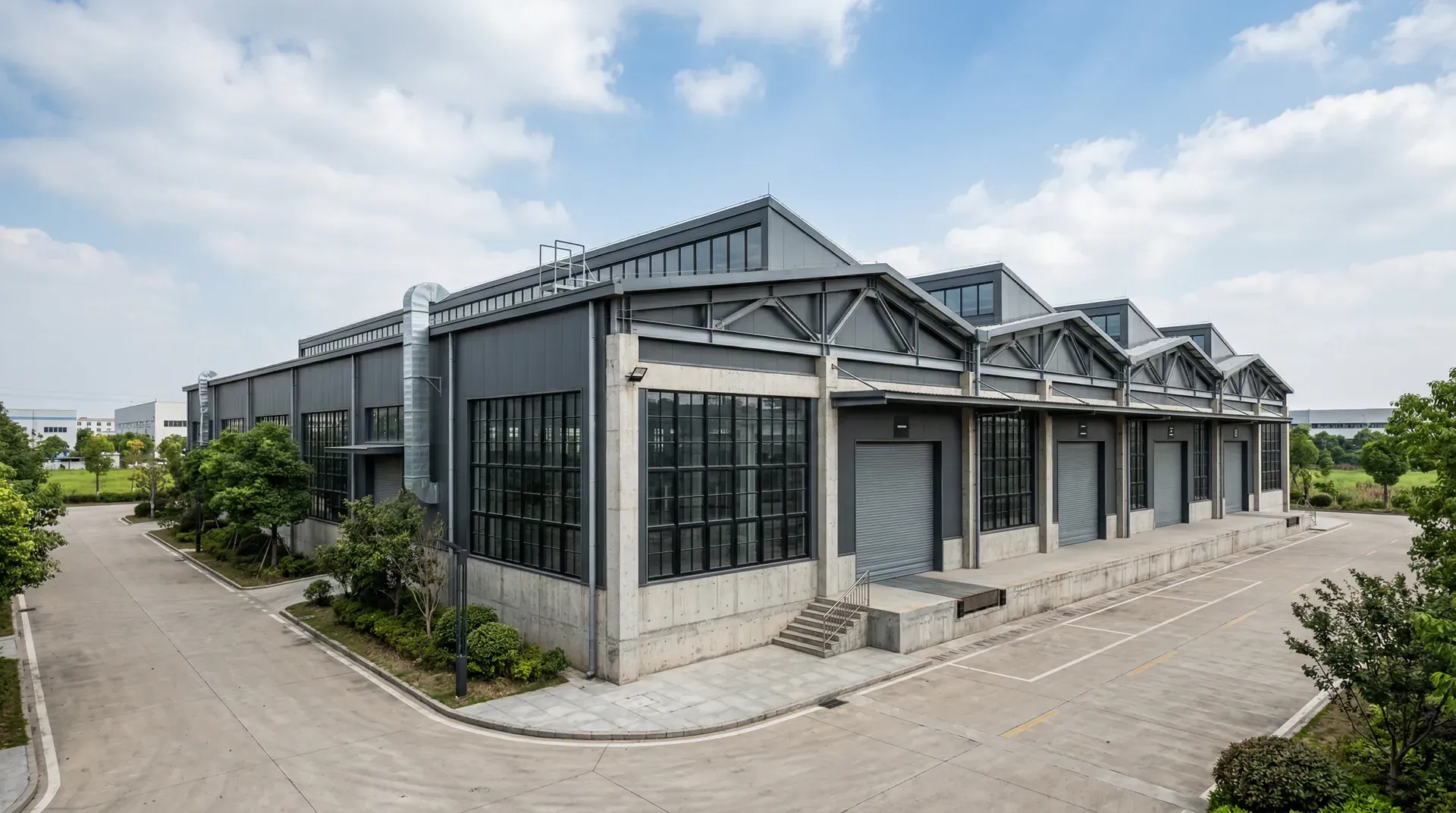

单层工业厂房

单层工业厂房是工业生产的重要建筑类型，其结构形式与民用建筑有着明显的区别。工业厂房需要提供大空间、无柱或少柱的使用环境，以满足生产工艺和设备布置的需要。门式刚架和排架结构是单层工业厂房最常用的两种结构形式。

门式刚架结构

门式刚架是轻型钢结构的典型代表，广泛应用于轻工业厂房、仓库和物流建筑中。这种结构形式由柱和梁刚性连接而成，形状类似于门框，因此得名门式刚架。整个刚架通常采用H型钢或焊接变截面钢构件，具有用钢量省、自重轻、施工速度快的优点。

刚架的受力特点与简支梁柱体系有本质的不同。由于梁柱之间是刚性连接，梁端的弯矩可以传递到柱顶，柱顶也会对梁端产生约束作用。这种相互约束使得梁的跨中弯矩减小，而梁端和柱顶的弯矩增大。因此，刚架的最大弯矩通常出现在梁柱连接处，而不是梁的跨中。这种弯矩分布规律指导着构件截面的设计，梁柱连接处需要更大的截面高度。

门式刚架的构造要求相对简单但必须精确。梁柱连接处通常采用高强度螺栓连接或焊接，必须保证连接的刚度。柱脚与基础的连接可以采用铰接或刚接，铰接柱脚构造简单、施工方便，是轻型刚架的常用做法。屋面梁的截面通常采用变截面形式，梁端高度大，跨中高度小，这样既满足了受力要求，又减轻了自重。

支撑系统在门式刚架中起到保证结构稳定的作用。由于刚架构件截面较薄，平面外稳定性较差，需要设置柱间支撑和屋面支撑。柱间支撑布置在刚架柱之间，形成三角形稳定体系；屋面支撑布置在屋面梁之间，与柱间支撑共同形成空间稳定骨架。支撑的设置间距通常不大于30米，确保每榀刚架都能获得足够的侧向约束。

排架结构

排架结构是传统的工业厂房结构形式，主要应用于承载吨位较大的重型厂房，如钢铁冶炼车间、重型机械加工车间等。排架由柱和屋架组成，柱与屋架之间通常采用铰接连接。这种连接方式使得屋架的支座弯矩为零，简化了构件的受力状态。

排架柱是排架结构的关键构件，通常采用钢筋混凝土材料。柱的高度由厂房的工艺要求确定，一般在8至15米之间。当厂房内需要设置吊车时，柱身会在吊车梁位置做成阶形，形成上柱和下柱两部分。上柱主要承受屋盖重量和风荷载，下柱除承受上柱传来的荷载外，还要承受吊车的竖向和水平荷载。

吊车荷载是重型厂房设计的控制荷载。当吊车工作时，吊车梁会将竖向轮压和水平制动力传递给柱子。竖向轮压使柱产生较大的轴力和弯矩，水平制动力则在柱身产生附加弯矩。对于吊车起重量达到几十吨甚至上百吨的重型厂房，吊车荷载往往比其他荷载大得多，成为结构设计的决定性因素。

屋架跨越厂房的整个宽度，为生产提供了无柱空间。常用的屋架形式有钢桁架和钢筋混凝土桁架。钢桁架自重轻、制作方便，适用于跨度18至36米的厂房；钢筋混凝土桁架整体性好、维护简单，适用于跨度18至24米的厂房。屋架通常采用三角形桁架形式，桁架的高度约为跨度的1/6到1/8，这样能够保证桁架的刚度，同时又不过分增加材料用量。

从这个对比表可以看出，不同的结构形式在自重、造价和施工周期上存在明显差异。门式刚架以其轻质高效的特点，成为现代轻型工业建筑的首选。而对于有重型吊车的厂房，混凝土排架仍然是可靠的选择。

---

结构布置的基本原则

通过前面对不同建筑类型的分析，我们可以总结出结构布置的一些共同原则。这些原则不仅适用于上述三种建筑类型，也是所有建筑结构设计都应遵循的基本规律。

规则性原则

建筑结构在平面和立面上都应力求规则。规则的结构形式使得荷载分布均匀，内力计算简单，受力状态明确。平面上的规则性要求建筑的形状接近方形或矩形，避免复杂的凹凸形状。立面上的规则性要求结构沿高度方向保持连续，不出现突然的刚度变化或承载力突变。

不规则的结构形式会带来诸多问题。平面上的不规则会导致质量中心和刚度中心不重合，在地震作用下产生扭转效应。立面上的不规则会造成某些楼层成为薄弱层，在地震中首先破坏。因此，在建筑方案阶段就应该重视结构的规则性，建筑师和结构工程师需要密切配合，在满足建筑功能的前提下，尽量采用规则的结构形式。

对称性原则

对称的结构布置能够避免偏心受力，减小扭转效应。在抗侧力构件的布置上，应尽量使刚度中心与质量中心重合。剪力墙、支撑等抗侧力构件应在平面上对称布置，这样当水平力作用时，结构主要产生平动，扭转变形很小。

实际工程中完全对称很难实现，建筑功能的要求往往导致平面布置出现某种程度的不对称。这时需要通过调整构件的刚度来弥补，在刚度较小的一侧增加抗侧力构件，使整体刚度趋于平衡。结构设计规范对偏心率有明确的限制，要求质量中心与刚度中心的距离不超过建筑平面尺寸的一定比例。

刚度均匀性原则

结构的刚度应在平面和竖向保持均匀。平面上刚度均匀意味着各个方向的抗侧刚度接近，不存在明显的刚度薄弱部位。竖向刚度均匀要求相邻楼层的侧向刚度不出现突变，避免形成薄弱层。

刚度突变会导致变形集中，在薄弱部位产生过大的层间位移。在地震作用下，这种变形集中现象更加明显，薄弱层可能因为过大的变形而首先破坏，进而导致整个结构的倒塌。因此，当某一层因为建筑功能需要采用较大的层高时，应该相应增加该层抗侧力构件的数量或刚度，保持竖向刚度的连续性。

上图展示了两种不同的竖向刚度分布。良好的设计中，层刚度沿高度方向逐渐减小，但变化平缓，相邻层的刚度比值接近1。而存在薄弱层的设计中，第三层的刚度突然下降到相邻层的55%，这种突变会导致该层在地震中承受过大的变形，成为结构的危险部位。

荷载路径清晰原则

良好的结构设计应该有清晰明确的荷载传递路径。从荷载作用点到基础，荷载应该经过尽可能少的构件传递，每一级传递的受力状态都应该明确。复杂曲折的荷载路径不仅增加了结构分析的难度，也可能在某些环节出现薄弱点。

在结构布置时，应该优先选择直接的传力路径。竖向荷载应尽量由竖向构件直接承担，避免通过转换层多次转换。水平荷载的传递路径应该连续，楼板将水平力传递给抗侧力构件，抗侧力构件再将力传递到基础。这种清晰的传力路径使得每个构件的职责明确，受力状态简单，便于设计和施工。

经济性原则

结构设计在满足安全性和使用性的前提下，还应考虑经济性。经济性不仅体现在材料用量上，还体现在施工的难易程度、建造周期以及后期维护成本上。规则的结构形式不仅受力合理，而且模板重复利用率高，施工效率高，从而降低了建造成本。

标准化和模数化是实现经济性的有效途径。采用标准的构件尺寸和模数化的柱网布置，可以实现构件的工厂化预制，提高施工质量和效率。在住宅建筑中，采用3米、3.3米、3.6米等模数化的开间尺寸，既满足了使用功能，又便于构件的标准化生产。

---

小结

综合本内容，我们分析了三种典型建筑类型，包括低层住宅、多层办公楼以及单层工业厂房，并通过实例讲解，将理论知识与实际工程应用相结合。低层住宅部分帮助我们把握了最基本的荷载路径与传递规律，让我们理解荷载如何通过构件安全地传递至基础；多层办公楼则使我们深入认识了框架与剪力墙结构的协同作用及其对结构整体刚度和抗震性能的提升；单层工业厂房的案例展示了大跨度结构的受力特性和布置原则，尤其是在屋盖体系及支撑系统设计中的要点。

通过这些案例分析，读者不仅能掌握不同功能建筑的结构布置原则和常见结构体系，还能体会到规则性、对称性、刚度均匀性及荷载路径清晰等基本原则在实际结构布置中的具体体现。此外，本章还强调了经济性原则及标准化、模数化设计对提高工程效率、降低造价的重要意义。
