沥青材料

沥青材料作为一种重要的有机胶凝材料，在现代与传统建筑工程中都扮演着极为重要的角色。凭借优异的粘结性、防水性、耐久性和柔韧性，沥青广泛应用于道路铺装、屋面及地下室防水、桥梁伸缩缝、城市基础设施等诸多领域。在道路工程中，沥青不仅能有效抵抗车辆荷载和气候变化带来的破坏，还能大幅提高行车的安全性与舒适性。在防水工程方面，沥青制品能够有效阻止水分渗透，保护建筑结构免受潮湿和腐蚀。

沥青的应用历史悠久，可以追溯到几千年前的古代文明。古巴比伦人就曾利用天然沥青作为城墙和运河的防水材料，埃及人在金字塔建筑和木乃伊制作过程中也采用过沥青。随着科学技术的进步，现代沥青生产工艺日益完善，尤其是石油沥青及各种改性沥青的研发和广泛应用，大大提升了材料性能，满足了不同工程的特殊需求。改性沥青如SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）和APP（无规聚丙烯）改性沥青，具有更高的弹性和耐高低温性能，极大拓展了沥青的应用范围。

当前，沥青材料的检测与质量控制受到高度重视，各种国家与行业标准为工程施工提供了技术依据。随着绿色建筑与可持续发展的理念深入人心，环保型沥青材料和养护技术也得到不断推广和创新。

---

沥青的来源与分类

沥青是一种黑褐色的有机胶凝材料，主要由各种分子量的烃类及其非金属衍生物组成。根据来源的不同，沥青可分为三大类：石油沥青、煤沥青和天然沥青。

石油沥青

石油沥青是原油蒸馏后的残留物，通过减压蒸馏工艺从原油中提取而来。在炼油厂中，原油经过常压蒸馏得到汽油、煤油和柴油后，剩余的重质油料再经过减压蒸馏，最后得到石油沥青。这种沥青质量稳定、性能可控，是目前建筑工程中应用最广泛的沥青类型。石油沥青的生产过程可以精确控制温度和压力参数，使得产品具有较好的均匀性和可重复性。

在中国的沥青市场中，石油沥青占据了绝对主导地位。大型炼油企业如中国石化、中国石油等生产的石油沥青，其质量符合国家标准GB/T 4509系列的要求。不同标号的石油沥青适用于不同的气候区域和工程需求，这种标准化生产为工程质量控制提供了可靠保障。

煤沥青

煤沥青是煤炭在高温干馏过程中产生的副产品。当煤炭在隔绝空气的条件下加热到800-1000℃时，会分解产生煤气、焦油和焦炭，煤焦油经过蒸馏处理后得到煤沥青。煤沥青含有大量的芳香烃化合物，其中某些多环芳烃具有致癌性，因此在建筑工程中的应用受到严格限制。

由于环保和健康因素的考虑，煤沥青在现代建筑工程中的使用已大幅减少。相关的环境保护法规对煤沥青的生产和使用提出了严格要求，许多地区已经禁止在民用建筑中使用煤沥青类防水材料。这一转变促使建筑行业更多地采用环保型的石油沥青及其改性产品。

天然沥青

天然沥青是石油在地壳中经过长期地质作用自然形成的沥青物质。这类沥青分布在世界各地的特定地质构造中，如委内瑞拉的沥青湖、美国犹他州的天然沥青矿等。天然沥青通常含有较多的矿物杂质，但其老化性能优于普通石油沥青，在某些特殊工程中具有独特优势。

中国境内也发现了一些天然沥青矿藏，但储量相对有限。天然沥青的开采成本较高，且质量参差不齐，需要经过提纯处理才能用于工程。在现代建筑实践中，天然沥青主要用作石油沥青的改性剂，通过掺入适量天然沥青可以提高沥青混合料的高温稳定性和抗老化性能。

---

沥青的组成与结构

沥青是一种复杂的有机混合物，其性能取决于化学组成和内部结构。理解沥青的组分特征对于掌握其技术性质和应用特点至关重要。

化学组成

石油沥青的化学组成可通过溶剂分离法分为四个基本组分：饱和分、芳香分、胶质和沥青质。这四种组分的含量比例直接决定了沥青的物理性质和使用性能。

饱和分是沥青中分子量较小的非极性烃类化合物，主要包括直链和支链的饱和烃。这类物质在常温下呈油状，起到溶剂和分散介质的作用，使沥青具有良好的流动性。饱和分含量较高的沥青，其低温柔韧性较好，但高温稳定性相对较差。

芳香分是含有苯环结构的烃类化合物，分子量介于饱和分和胶质之间。芳香分既能溶解沥青质，又能与饱和分互溶，在沥青体系中起到重要的平衡作用。适量的芳香分可以改善沥青的粘附性和温度敏感性，使材料在较宽的温度范围内保持良好性能。

胶质是一种深棕色的半固态物质，分子量较大，具有极性基团。胶质赋予沥青良好的粘附性和塑性，是沥青胶体结构中的重要组成部分。胶质含量适中的沥青，其延展性和粘结力较好，适合作为防水材料和粘结剂使用。

沥青质是沥青中分子量最大、极性最强的组分，呈黑色固体粉末状。沥青质决定了沥青的硬度、粘度和高温稳定性。沥青质含量高的沥青较硬，软化点较高，但低温下容易发脆。沥青质在胶质的包裹下以胶团形式分散在由芳香分和饱和分组成的分散介质中，形成稳定的胶体结构。

结构模型

沥青的宏观性能由其胶体结构决定。根据四组分的比例关系，沥青可呈现溶胶型或凝胶型两种结构状态。溶胶型沥青中，沥青质含量相对较低，胶质和油分（饱和分+芳香分）含量较高，沥青质胶团分散良好，材料表现出较强的流动性和低温柔性，但高温稳定性不足。凝胶型沥青则相反，沥青质含量较高，形成网状结构，材料硬度大、软化点高，高温稳定性好，但低温时容易开裂。

实际工程用沥青通常介于溶胶型和凝胶型之间，呈现溶凝胶型结构。这种结构既有一定的流动性和塑性，又具备足够的硬度和稳定性。通过调整组分比例或添加改性剂，可以优化沥青的结构状态，使其性能更好地满足工程需求。

---

沥青的技术性质

沥青作为一种典型的粘弹性材料，其技术性质表现出明显的温度依赖性。掌握沥青的各项技术指标，对于合理选材和保证工程质量具有重要意义。

粘滞性

粘滞性是沥青在外力作用下抵抗流动的能力，直接反映了沥青的稠度。温度对沥青粘滞性的影响极为显著：温度升高时，沥青变软，粘度降低，流动性增强；温度降低时，沥青变硬，粘度增大，流动性减弱。这种特性使得沥青在施工过程中需要严格控制加热温度，既要保证足够的流动性以便于施工，又要避免过度加热导致材料老化。

在常温状态下，沥青呈现半固态或固态，具有较高的粘度。当温度升至一定程度后，沥青逐渐软化，粘度急剧下降，最终变为可流动的液体。这种粘温特性在道路工程中表现得尤为重要：夏季高温时，如果沥青路面的高温稳定性不足，会出现车辙、拥包等病害；冬季低温时，如果低温柔韧性不够，路面容易产生低温裂缝。

塑性

塑性是指沥青在外力作用下产生变形，外力去除后变形不能完全恢复的性质。良好的塑性使沥青能够适应基层的微小变形，保持防水层或路面结构的完整性。塑性过大的沥青，在高温时容易流淌，影响使用性能；塑性过小的沥青，在低温或受力时容易开裂，丧失防水和粘结功能。

沥青的塑性与温度密切相关。在一定温度范围内，沥青表现出良好的塑性，能够承受较大的变形而不断裂。这个温度范围称为沥青的塑性温度范围，范围越宽，沥青的适应性越好。通过改性技术可以扩大沥青的塑性温度范围，使材料在更广泛的气候条件下保持良好性能。

温度敏感性

温度敏感性是指沥青的稠度随温度变化而变化的性质。沥青的温度敏感性越高，其性能受温度波动的影响越大。优质沥青应具有较低的温度敏感性，即在较宽的温度范围内保持相对稳定的性能状态。

温度敏感性主要与沥青的化学组成有关。胶质和沥青质含量较高的沥青，其胶体结构较为稳定，温度敏感性相对较低。相反，油分含量过高的沥青，温度敏感性较高，使用温度范围较窄。在工程实践中，通过添加改性剂可以有效降低沥青的温度敏感性，提高材料的适用性。

---

沥青三大指标

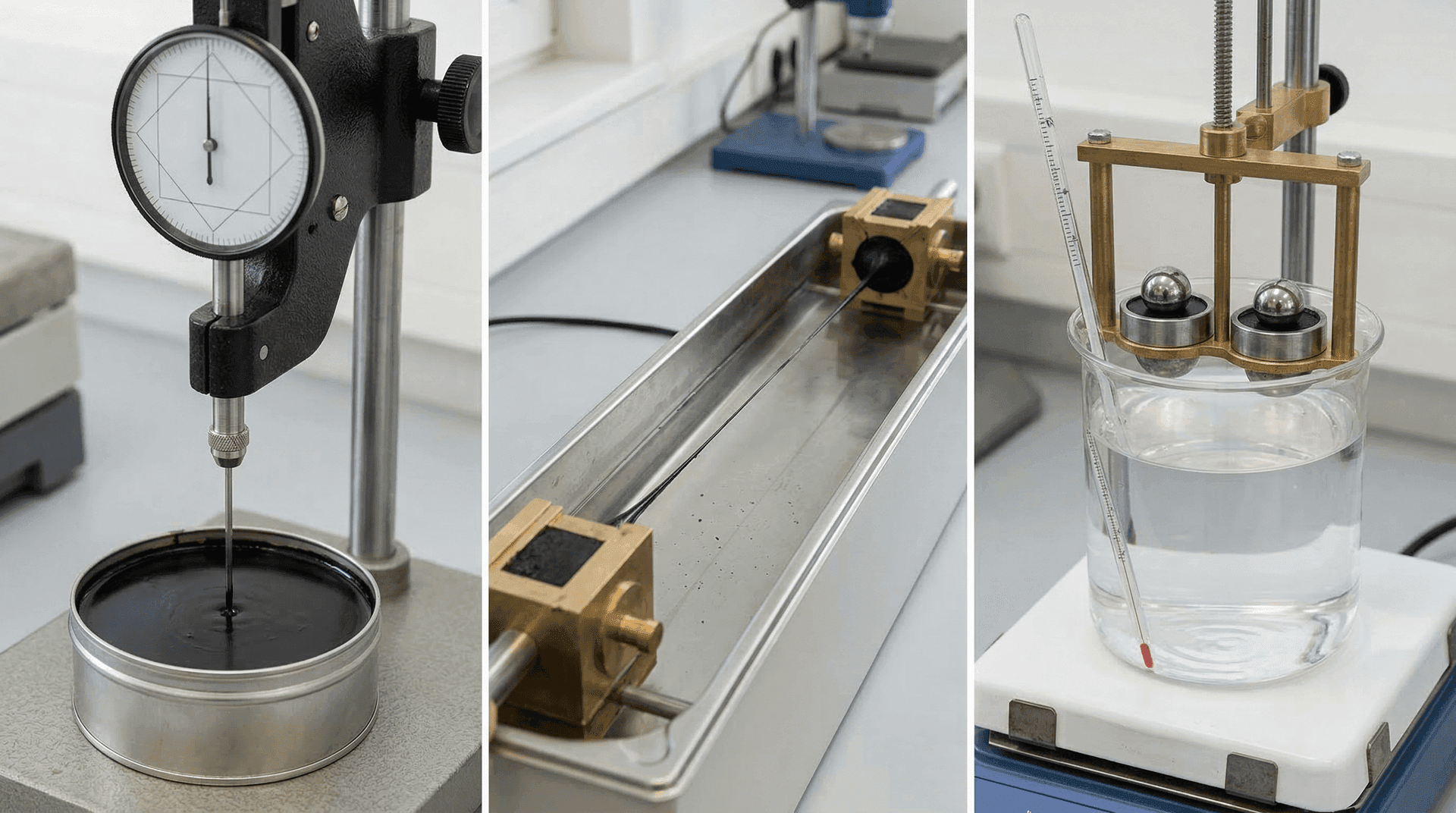

沥青的三大指标——针入度、延度和软化点，是评价沥青技术性能的基本指标。这三项指标共同反映了沥青的稠度、塑性和温度敏感性，是沥青分级和质量控制的重要依据。

针入度

针入度是表征沥青稠度和硬度的指标，用标准针在规定条件下垂直贯入沥青试样的深度来表示，单位为0.1mm。标准试验条件为：温度25℃、荷重100g、时间5秒。针入度值越大，表明沥青越软，粘度越低；针入度值越小，表明沥青越硬，粘度越高。

根据GB/T 4509的规定，石油沥青按针入度分为不同标号。常用的道路石油沥青标号有60号、70号、90号、110号等，数字代表针入度的范围。道路工程中，应根据当地气候条件和交通荷载选择合适标号的沥青。在高温地区或重交通路段，宜选用针入度较小的沥青（如60号、70号），以提高路面的高温稳定性；在低温地区或轻交通路段，可选用针入度较大的沥青（如90号、110号），以改善低温抗裂性能。

针入度试验操作简便、重复性好，在工程质量控制中应用广泛。通过定期检测沥青的针入度，可以判断材料在储存和使用过程中的老化程度。沥青老化后，轻质组分挥发，沥青质含量相对增加，针入度值减小，材料变硬变脆。

延度

延度是表征沥青塑性和延展性的指标，是指规定形状的沥青试件，在规定温度和速度条件下拉伸至断裂时的长度，单位为cm。标准试验条件有两种：15℃、5cm/min和10℃、1cm/min，前者用于评价道路沥青，后者用于评价改性沥青。

延度值越大，说明沥青的塑性越好，低温抗裂性能越强。延度是评价沥青低温性能的重要指标，延度不足的沥青在低温或受力时容易开裂，影响防水效果和路面耐久性。一般要求道路石油沥青在15℃时的延度不小于100cm，改性沥青在5℃时的延度应满足相应标准要求。

延度试验虽然较为耗时，但能够直观反映沥青的塑性特征。在防水工程中，延度指标尤为重要。防水卷材用沥青需要具有良好的延展性，以适应基层的细微变形和温度变化引起的伸缩。延度不足的沥青制成的防水材料，在使用过程中容易因应力集中而开裂渗漏。

软化点

软化点是表征沥青耐热性的指标，是指沥青在规定条件下加热至一定流动状态时的温度，单位为℃。采用环球法测定：将沥青试样装入规定尺寸的黄铜环内，在规定温度的水浴或甘油浴中，放置标准钢球，以一定速度升温，当沥青软化下垂至规定距离时的温度即为软化点。

软化点反映了沥青的高温稳定性。软化点越高，表明沥青在高温下越不易流动，高温稳定性越好。一般要求道路石油沥青的软化点不低于45℃，改性沥青的软化点应在60℃以上。在高温地区或重交通路段，应选用软化点较高的沥青，以防止夏季高温时路面出现车辙、泛油等病害。

软化点与针入度存在一定的相关性。通常情况下，针入度小的沥青，其软化点较高；针入度大的沥青，其软化点较低。通过针入度和软化点两项指标的配合，可以较全面地评价沥青的温度敏感性。针入度指数（PI值）就是根据不同温度下的针入度和软化点计算得出的指标，用于评价沥青的温度敏感性，PI值越大，温度敏感性越低。

---

改性沥青技术

普通石油沥青虽然具有良好的防水性和粘结性，但其温度敏感性较高，高温稳定性和低温抗裂性不能同时满足某些高等级工程的要求。改性沥青技术通过向基质沥青中掺入适量的改性剂，改善沥青的物理化学性能，扩大其使用温度范围，提高工程耐久性。

SBS改性沥青

SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）是目前应用最广泛的沥青改性剂。SBS是一种热塑性弹性体，在常温下表现出橡胶的弹性，高温时又具有塑料的可加工性。将SBS掺入沥青中，可显著提高沥青的弹性恢复能力，增强高温抗车辙性能和低温抗裂性能。

SBS改性沥青的制备需要在高温（170-190℃）下进行剪切搅拌，使SBS充分溶胀分散在沥青中。SBS的掺量一般为沥青质量的3-6%，掺量过低改性效果不明显，掺量过高则成本增加且储存稳定性变差。优质的SBS改性沥青应具有良好的相容性和储存稳定性，在储存和运输过程中不发生离析。

SBS改性沥青的三大指标与普通沥青相比有明显改善。其针入度适中，延度大幅提高（5℃延度可达30cm以上），软化点显著升高（可达60℃以上）。这种性能特征使SBS改性沥青特别适合用于高等级公路路面、机场跑道、高档防水卷材等对材料性能要求较高的工程。

APP改性沥青

APP（无规聚丙烯）是另一类重要的沥青改性剂。APP是一种热塑性树脂，具有较高的软化点和良好的热稳定性。APP改性沥青的突出特点是高温稳定性好、耐热性强，软化点可达90℃以上，适合用于高温地区的防水工程。

与SBS改性沥青相比，APP改性沥青的塑性和低温性能相对较差。APP改性沥青在低温下较脆，延度值通常低于SBS改性沥青。因此，APP改性沥青主要应用于屋面防水和地下防水工程，而在道路工程中的应用较少。在温差较大的地区，应根据气候特点合理选择改性剂类型。

其他改性技术

除了SBS和APP，还有多种其他改性剂可用于沥青改性。橡胶粉（主要来源于废旧轮胎）改性沥青具有良好的弹性和降噪性能，同时实现了废弃资源的再利用。矿物填料（如岩粉、纤维）改性可提高沥青混合料的稳定性和抗疲劳性能。复合改性技术将两种或多种改性剂配合使用，可以实现优势互补，获得更优异的综合性能。

化学改性是近年来发展的新技术，通过化学反应改变沥青的分子结构，从本质上提升材料性能。活性剂改性、接枝共聚改性等技术为沥青改性开辟了新途径。纳米材料改性也引起了广泛关注，纳米粒子的高比表面积和特殊效应可以显著改善沥青的力学性能和耐久性。

---

沥青防水材料

沥青防水材料是建筑防水工程的主要材料之一，具有优异的防水性能、良好的粘结力和较高的耐久性。根据产品形态和使用方式，沥青防水材料分为防水卷材和防水涂料两大类。

沥青防水卷材

沥青防水卷材是以沥青为主要原料，经过浸渍、涂盖、复合等工艺制成的片状防水材料。根据胎体材料的不同，可分为石油沥青纸胎油毡、玻璃纤维胎沥青瓦、聚酯毡沥青卷材等多种类型。

传统的石油沥青纸胎油毡使用纸为胎体，成本低廉但性能一般。这种材料的拉伸强度较低，耐候性较差，在现代建筑中逐渐被性能更优的产品替代。玻璃纤维胎沥青卷材以玻璃纤维毡为胎体，具有较高的抗拉强度和良好的尺寸稳定性，但柔韧性相对不足。

聚酯毡沥青卷材是目前性能最优的沥青卷材类型。聚酯无纺布胎体具有高强度、高延伸率的特点，与改性沥青复合后，制成的卷材综合性能优异。SBS改性沥青防水卷材和APP改性沥青防水卷材是目前建筑防水工程的主导产品，其拉伸强度可达800N/50mm以上，延伸率可达30%以上，使用寿命可达20年以上。

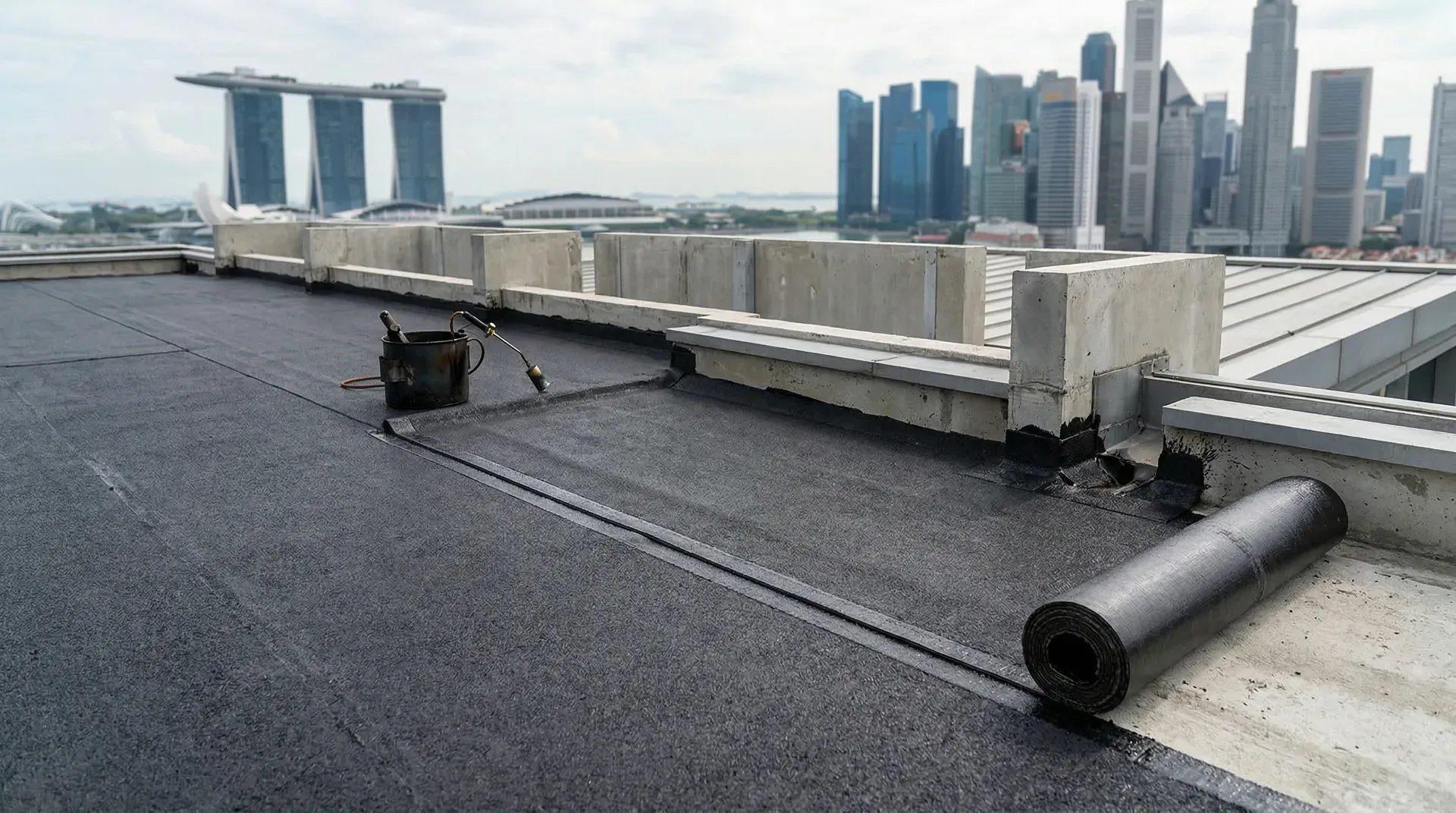

沥青防水卷材的施工方法主要有热熔法、冷粘法和自粘法。热熔法是用火焰加热器烘烤卷材底面，使沥青层熔化后粘贴在基层上，这种方法粘结牢固但施工时需注意防火安全。冷粘法使用配套的沥青胶粘剂进行粘贴，施工安全性高但粘结强度稍低。自粘法是在卷材底面设置自粘胶层，揭开隔离膜后直接粘贴，施工便捷且环保。

沥青防水涂料

沥青防水涂料是以沥青为基料，加入溶剂、助剂等调配而成的液态防水材料。涂刷在基层表面后，溶剂挥发，形成连续的防水涂膜。沥青防水涂料分为溶剂型和水乳型两大类。

溶剂型沥青防水涂料以有机溶剂为分散介质，具有干燥快、成膜性好的特点，但施工时散发刺激性气味，存在火灾隐患和环境污染问题。水乳型沥青防水涂料（即沥青乳液）以水为分散介质，环保性能好，施工安全，但干燥速度较慢，成膜质量受气候条件影响较大。

改性沥青防水涂料在基质沥青中加入橡胶、树脂等改性剂，可提高涂料的弹性、耐候性和粘结性。聚合物改性沥青防水涂料结合了沥青的防水性和高分子材料的柔韧性，综合性能优异，是目前防水涂料的发展方向。

沥青防水涂料特别适合用于形状复杂、节点较多的防水部位。在管道根部、阴阳角、穿墙孔洞等细部构造处，涂料可以形成连续完整的防水层，有效避免卷材施工时容易出现的接缝渗漏问题。在大面积防水工程中，常采用"卷材+涂料"的复合防水做法，既发挥了卷材的整体防水优势，又利用了涂料的细部处理能力。

---

沥青材料的检测标准

沥青材料的质量检测是保证工程质量的重要环节。中国制定了完整的沥青材料检测标准体系，涵盖了从原材料到成品的各个环节。

国家标准体系

GB/T 4509系列标准是石油沥青检测的基础标准，规定了针入度、延度、软化点等基本性能指标的试验方法。GB/T 4509.1规定了针入度试验方法，GB/T 4509.2规定了延度试验方法，GB/T 4509.3规定了软化点试验方法。这些标准方法经过长期实践验证，具有良好的重复性和再现性。

JTG E20《公路工程沥青及沥青混合料试验规程》是道路工程领域的专用标准，除了基本的三大指标外，还规定了沥青的粘韧性、老化性能、安全性能等多项指标的试验方法。该规程涵盖了普通沥青、改性沥青、乳化沥青等各类道路用沥青的检测要求。

GB 18242《弹性体改性沥青防水卷材》和GB 18243《塑性体改性沥青防水卷材》分别规定了SBS改性沥青卷材和APP改性沥青卷材的技术指标和检测方法。这两项标准对卷材的物理力学性能、耐热性、低温柔性、不透水性等提出了明确要求，是防水卷材生产和质量控制的重要依据。

质量控制要点

原材料进场检验是质量控制的第一关。沥青材料进场时，应检查产品合格证、质量检验报告等资料，并按规定进行抽样检验。检验项目至少应包括针入度、延度、软化点三大指标，改性沥青还应检测弹性恢复、离析试验等专项指标。

施工过程控制是保证工程质量的关键环节。沥青材料在加热、运输、使用过程中，应控制温度在规定范围内，避免过度加热导致材料老化。防水卷材施工时，应检查搭接宽度、粘结质量、收头处理等关键工序。涂料施工时，应控制涂刷厚度和遍数，确保涂膜厚度满足设计要求。

成品验收检测是确认工程质量的最后环节。防水工程完工后，应进行蓄水试验或淋水试验，检验防水层的实际防水效果。对于重要工程，还应进行防水层厚度检测、粘结强度检测等专项试验。只有各项指标均满足设计和规范要求，才能确认工程合格。

---

沥青在工程中的应用

沥青材料凭借其独特的性能优势，在道路工程和防水工程中发挥着不可替代的作用。深入理解沥青材料在不同工程中的应用特点，有助于合理选材和优化施工方案。

道路工程应用

沥青混凝土路面是目前应用最广泛的路面类型，具有行车舒适、噪音低、维修方便等优点。沥青在道路工程中主要作为粘结材料，与矿料混合形成沥青混合料，铺筑在道路基层之上，承受车辆荷载和环境作用。

高速公路和城市主干道对沥青性能要求较高。这些道路交通量大、车速快、轴载重，要求沥青具有优异的高温稳定性、低温抗裂性和抗疲劳性能。通常采用改性沥青配制高性能沥青混合料，沥青用量一般为矿料质量的4-6%。改性沥青的使用可显著提高路面的使用寿命，减少车辙、裂缝等病害的发生。

普通公路和乡村道路交通量相对较小，可选用普通石油沥青。根据当地气候条件选择合适的沥青标号：温和地区采用70号或90号沥青，高温地区采用60号或70号沥青，低温地区采用90号或110号沥青。合理选材既能满足使用要求，又能控制工程成本。

沥青路面的典型结构由下至上包括：基层、粘层、下面层、中面层和上面层。粘层使用乳化沥青，起到粘结上下层的作用。下面层和中面层采用粗粒式沥青混合料，提供结构承载力。上面层采用细粒式或中粒式沥青混合料，提供平整的行车表面。不同层位对沥青性能的要求有所不同，应根据功能需求合理选材。

防水工程应用

建筑防水工程分为屋面防水、地下防水、卫生间防水等不同类型，沥青防水材料在各类防水工程中均有广泛应用。防水工程的成败直接关系到建筑物的使用功能和耐久性，必须高度重视材料选择和施工质量。

屋面防水是防水工程的重点部位。平屋面通常采用卷材防水，坡屋面可采用瓦材或卷材防水。SBS改性沥青防水卷材因其优异的低温柔性和耐候性，成为屋面防水的首选材料。屋面防水层应根据建筑等级和防水要求设置单层或多层防水，重要建筑应采用两道或两道以上的防水设防。

地下防水工程承受较大的水压力，对防水材料的性能要求更高。地下室外墙防水常采用厚度4mm或5mm的改性沥青防水卷材，施工时应确保卷材与基层粘结牢固，搭接严密。在地下水位较高或防水等级要求较高的工程中，应设置多道防水屏障，形成复合防水体系。卷材外侧应做保护层，防止在回填土时被破坏。

卫生间防水是住宅建筑防水的难点。由于面积小、管道多、节点复杂，卷材施工较为困难，通常采用防水涂料施工。聚合物改性沥青防水涂料可形成连续完整的防水涂膜，有效解决管根、地漏等节点部位的防水问题。涂料施工应严格控制涂刷厚度，一般需涂刷2-3遍，总厚度不小于1.5mm。墙面防水高度应不低于1.8m，淋浴区应做到满墙防水。

特殊部位的防水处理需要格外注意。变形缝、穿墙管道、设备基座等部位容易出现渗漏，应采取增强措施。在这些部位可先涂刷一道防水涂料作为底层，再铺贴附加层卷材进行加强，最后再进行大面积卷材铺贴，形成多重防护。细部构造的精心处理是保证整体防水效果的关键。

---

沥青材料的老化与防护

沥青材料在使用过程中受到热、氧、紫外线、水分等多种因素的作用，会发生老化现象，导致性能劣化。理解沥青老化机理并采取有效防护措施，对延长工程使用寿命具有重要意义。

老化机理

沥青老化是一个复杂的物理化学过程，主要表现为沥青组分的变化和性能的衰减。热氧老化是沥青老化的主要形式，在热和氧的共同作用下，沥青中的某些组分发生氧化反应，生成羰基、羧基等含氧官能团，导致沥青变硬变脆。

紫外线老化是沥青在阳光照射下发生的光化学反应。紫外线能量高，可引发沥青分子链的断裂和重组，加速老化进程。长期暴露在室外的沥青防水层和沥青路面，表层往往比底层老化更严重，就是紫外线作用的结果。

挥发老化主要发生在高温条件下。沥青中的轻质组分（饱和分、部分芳香分）在高温时挥发损失,导致沥青变硬、粘度增大、延度降低。施工过程中的过度加热和长期储存都会加剧挥发老化。因此,沥青加热温度应严格控制,避免温度过高或加热时间过长。

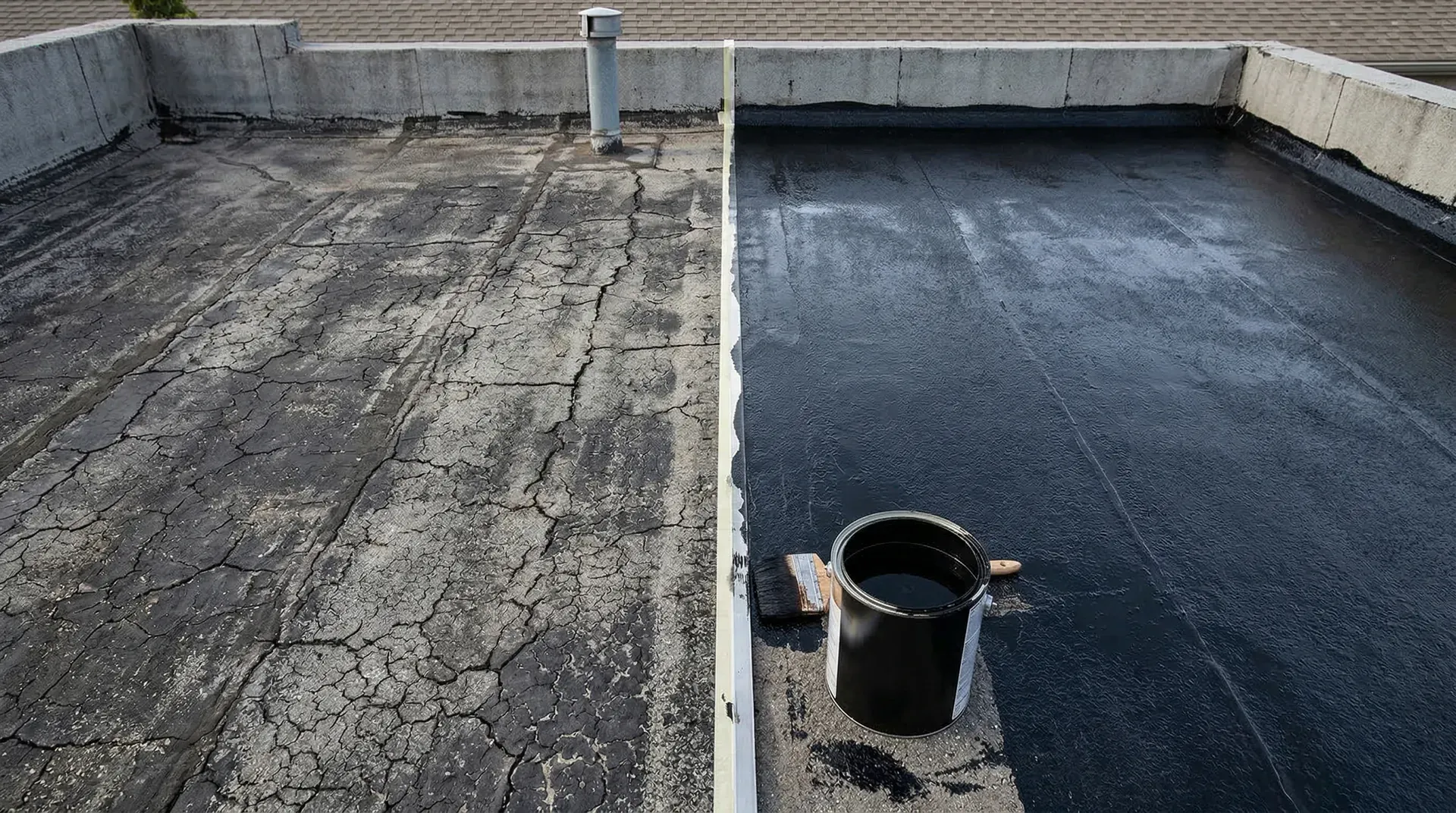

沥青老化后,其针入度减小、软化点升高、延度降低,材料变硬变脆,低温性能和疲劳性能明显下降。严重老化的沥青路面会出现网状裂缝,沥青防水层会失去柔韧性而开裂渗漏。因此,必须采取有效措施延缓沥青老化,保持材料性能。

防护措施

改善沥青自身性能是防止老化的根本途径。改性沥青通过改变材料的化学结构或物理结构,显著提高了抗老化能力。SBS改性沥青的弹性网络结构可以抵抗热氧作用,APP改性沥青的高软化点提高了耐热性。在沥青中添加抗氧剂、紫外线吸收剂等助剂,也能有效延缓老化进程。

合理的结构设计可以保护沥青免受环境侵害。屋面防水层上方设置保护层或隔热层,可以减少沥青防水层直接受到阳光曝晒和温度变化的影响。浅色反射涂料可以反射太阳辐射,降低防水层表面温度,减缓热老化。在沥青路面表层采用磨耗层,可以保护下部沥青层免受直接磨损和环境作用。

施工质量控制对防止早期老化至关重要。严格控制沥青加热温度,避免过度加热导致沥青老化。确保基层干燥清洁,沥青与基层粘结牢固,可以避免窜水导致的剥离破坏。施工接缝处理严密,防止水分从接缝处渗入,引起基层和防水层之间的粘结失效。

定期养护维修可以延长沥青工程的使用寿命。对沥青路面定期进行密封处理,封闭表面微裂缝,防止水分渗入。及时修补局部破损,避免病害扩展。对老化严重的路面,可采用雾封层、稀浆封层等再生技术,恢复沥青性能。防水工程应定期检查,发现渗漏及时修补,防止水损害扩大。

---

沥青材料的环境影响与安全使用

沥青材料在生产、施工和使用过程中,会对环境和人体健康产生一定影响。正确认识这些影响并采取相应的防护措施,是实现沥青材料可持续应用的重要前提。

环境影响

沥青生产过程会产生一定的环境排放。石油沥青在炼制过程中会排放含硫化合物、氮氧化物等大气污染物,废水中含有石油类物质和有机污染物。现代炼油企业通过采用先进的生产工艺和环保设施,已大幅降低了污染物排放。清洁生产技术的应用使沥青生产过程更加环保。

沥青施工过程的环境影响主要体现在烟气排放和气味问题上。沥青加热时会产生含有多环芳烃的烟气和刺激性气味,对施工人员和周边环境造成影响。热拌沥青混合料的生产和铺筑温度通常在150-180℃,此时烟气排放较为明显。采用温拌沥青技术可以将施工温度降低30-50℃,显著减少烟气排放和能源消耗。

废旧沥青材料的处置也是环境关注的问题。道路维修产生的废旧沥青混合料,以及拆除的沥青防水材料,不当处置会造成土地占用和环境污染。沥青路面材料可以实现100%回收利用,将旧料经过再生处理后重新用于路面工程,既节约资源又减少环境负荷。废旧防水卷材也可以通过适当工艺回收再利用。

安全使用规范

施工安全是沥青工程的重要关注点。沥青加热施工存在烫伤和火灾风险,施工人员应穿戴防护服、手套、护目镜等防护用品。加热设备应放置在通风良好的位置,配备灭火器材,严禁在密闭空间或易燃物附近进行加热作业。热熔施工时应设专人监护,防止火灾事故发生。

职业健康防护不容忽视。长期接触沥青烟气可能对呼吸系统和皮肤造成危害。施工现场应保持良好通风,施工人员应佩戴防护口罩,减少烟气吸入。皮肤接触沥青后应及时清洗,避免日光照射引起光敏性皮炎。定期进行职业健康体检,及时发现和处理健康问题。

储存运输安全同样重要。沥青应储存在阴凉干燥处,远离火源和热源。桶装或袋装沥青防水材料应防止日晒雨淋,避免包装破损。沥青运输车辆应配备保温和防漏设施,防止沥青泄漏污染道路。严格遵守危险品运输相关规定,确保运输安全。

环保技术的推广应用是实现沥青材料可持续发展的方向。温拌沥青技术、沥青路面就地热再生技术、环保型乳化沥青技术等绿色施工工艺,正在逐步推广应用。水性沥青防水涂料、冷施工卷材等环保型防水材料,减少了有机溶剂的使用。通过技术创新和管理提升,沥青材料的环境友好性不断提高。

---

小结

沥青材料作为重要的建筑材料,在道路工程和防水工程中发挥着关键作用。本章系统介绍了沥青的来源分类、组成结构、技术性质、质量指标、改性技术、防水材料、检测标准、工程应用以及环境影响等方面的知识。

沥青的性能具有明显的温度依赖性,针入度、延度、软化点三大指标是评价沥青质量的基础。改性沥青技术通过改善材料的温度敏感性,扩大了沥青的使用范围,提高了工程耐久性。合理选材、规范施工、严格质量控制,是保证沥青工程质量的关键。

随着环保要求的提高和技术的进步,沥青材料正朝着高性能化、环保化、可持续化方向发展。深入理解沥青材料的性能特点和应用技术,对于提高工程质量、延长使用寿命、减少环境影响具有重要意义。在未来的建筑实践中,应继续关注沥青材料的技术创新和绿色发展,为建设高质量、可持续的基础设施贡献力量。
