建筑涂料

建筑涂料作为建筑装饰与保护的重要材料，在现代建筑工程中扮演着不可或缺的角色。涂料不仅能够赋予建筑物丰富多彩的外观，还为建筑结构提供了持久的防护层，具有防水、防腐、防火、耐候等多重保护功能。涂层能够有效抵抗紫外线辐射、雨雪侵蚀、工业大气污染及微生物侵害，延长建筑物的使用寿命，提升其整体价值。

随着建筑行业的持续发展与城市化进程的加快，人们对建筑品质和生活环境提出了更高的要求，建筑涂料的技术和市场也在不断进步。近年来，环境保护观念日益深入人心，绿色建筑逐渐成为主流趋势。这推动建筑涂料从传统的油性溶剂型产品，逐步向低VOC、低甲醛的环保型水性涂料转变。新型建筑涂料不仅注重环保性能，同时在耐老化、抗沾污、自清洁、杀菌防霉、隔热保温等功能性方面不断创新，涂料的智能化、多功能化也成为重要的发展方向。例如，一些高端外墙涂料能够通过调控材料结构实现自修复和温变变色，为建筑带来更多附加值。

建筑涂料在实际工程中应用广泛，涵盖住宅、商业建筑、工业厂房、公共设施以及历史建筑修缮等多个领域。不同建筑部位（如内墙、外墙、屋面、地坪等）对涂料的性能和施工工艺也有差异化的要求。高性能外墙涂料须具备优良的耐候性和耐水性，地坪涂料需突出耐磨与耐压，而内墙涂料则需兼顾装饰性和环保安全性。

除了基础的物理和化学防护，现代建筑涂料越来越重视装饰的美学体验。通过丰富的色彩体系、不同的光泽度（哑光、丝光、高光）、以及多样化的表面纹理设计，涂料能够帮助建筑实现独具风格的建筑立面和空间氛围。

---

涂料的基本组成

建筑涂料是一种涂覆在建筑物表面，经过干燥或固化后形成连续薄膜的材料。这层薄膜能够牢固附着在基层表面，发挥装饰和保护作用。涂料的性能取决于其组成成分的合理配比，通常由四大类物质组成。

成膜物质是涂料的核心组分，也称为基料或黏结剂。成膜物质决定了涂料的基本性能和类型，常见的成膜物质包括醇酸树脂、丙烯酸树脂、聚氨酯树脂、环氧树脂等。这些物质在涂装后能够形成连续的固态薄膜，将其他组分黏结在一起并附着在基层表面。成膜物质的选择直接影响涂料的耐候性、附着力、柔韧性等关键性能。以丙烯酸树脂为成膜物质的涂料，具有优异的耐候性和保色性，广泛应用于外墙涂装工程。

颜料是涂料中的着色成分，同时也能增强涂膜的遮盖力和耐久性。颜料分为着色颜料和体质颜料两大类。着色颜料如钛白粉、氧化铁系列颜料等，能够赋予涂料各种色彩并提供遮盖力。体质颜料如滑石粉、重晶石粉等，主要作用是增加涂膜的厚度、提高涂料的储存稳定性并降低成本。钛白粉是使用最广泛的白色颜料，其优异的遮盖力和化学稳定性使其成为建筑涂料中不可或缺的成分。

溶剂在涂料中起到溶解成膜物质、调节涂料黏度、便于施工的作用。传统溶剂型涂料使用有机溶剂如二甲苯、醋酸丁酯等，这类溶剂挥发性强，施工时会释放大量挥发性有机化合物（VOC），对环境和人体健康造成危害。现代建筑涂料正逐步向水性化发展，以水作为溶剂或分散介质，大幅降低VOC排放。水性涂料在保持良好性能的同时，符合绿色建筑和可持续发展的要求。

助剂虽然在涂料中的用量较少，但对涂料的性能起着关键的调节作用。常用助剂包括分散剂、消泡剂、流平剂、防霉剂、防腐剂等。分散剂帮助颜料均匀分散在成膜物质中，防止颜料沉降；消泡剂消除涂料生产和施工过程中产生的气泡；流平剂改善涂料的流动性和流平性，使涂膜表面更加平整光滑；防霉剂和防腐剂则延长涂料和涂膜的使用寿命。

---

涂料的分类体系

建筑涂料的分类方法多样，从不同角度可以划分为多种类型。按照成膜物质的种类，涂料可分为有机涂料、无机涂料和复合涂料。有机涂料以有机高分子化合物为成膜物质，如醇酸涂料、丙烯酸涂料、聚氨酯涂料等，这类涂料色彩丰富、装饰效果好，但耐候性相对较弱。无机涂料以无机材料为主要成膜物质，如硅酸盐涂料、硅溶胶涂料等，具有优异的耐候性、耐高温性和防火性能，但装饰性相对单一。复合涂料则结合了有机和无机材料的优点，平衡了装饰性和耐久性的需求。

按照溶剂类型，涂料可分为溶剂型涂料和水性涂料。溶剂型涂料使用有机溶剂作为分散介质，涂膜致密、附着力强、耐候性好，但施工时会释放大量VOC，对环境污染较大。水性涂料以水为主要溶剂或分散介质，包括水溶性涂料、水乳型涂料（乳胶漆）和水分散性涂料，具有环保、安全、易施工的优点。近年来，随着环保法规的日益严格和水性涂料技术的不断进步，水性涂料在建筑领域的应用比例持续提升。

按照使用部位和功能，建筑涂料可分为内墙涂料、外墙涂料、地坪涂料、屋面涂料等。内墙涂料主要应用于建筑物内部墙面，要求装饰性好、环保性高、耐擦洗性强。外墙涂料暴露于室外环境，需要具备优异的耐候性、耐水性、抗污染性和保色性。地坪涂料用于各类地面装饰与保护，要求耐磨、耐压、耐化学腐蚀。屋面涂料则需要具备防水、耐紫外线、耐温差变化等性能。

按照涂料的表观效果，可分为清漆和色漆。清漆涂覆后形成透明或半透明涂膜，不改变基层的颜色和纹理，主要用于木材、金属等材料的保护和装饰，能够展现基材的天然美感。色漆含有着色颜料，涂覆后形成不透明的彩色涂膜，具有遮盖基层颜色的作用，广泛应用于墙面、钢结构等部位的装饰。

---

涂料的性能指标

建筑涂料的性能评价包括多个维度的指标，这些指标综合决定了涂料的使用效果和耐久性。遮盖力是涂料的重要性能指标之一，表示涂料遮盖基层颜色的能力。遮盖力越强，达到完全遮盖所需的涂料用量越少，施工效率越高。遮盖力主要取决于涂料中颜料的种类和含量，钛白粉因其高折射率而具有优异的遮盖力。在实际工程中，外墙涂料通常要求较高的遮盖力，以确保基层缺陷和旧涂层颜色得到有效遮盖。

附着力反映涂膜与基层之间的黏结强度，是涂料最关键的性能之一。附着力不足会导致涂膜脱落、起皮等质量问题。附着力的大小取决于成膜物质的性质、基层表面的处理质量以及涂料与基层材料的相容性。混凝土和砂浆基层具有多孔性和碱性，要求涂料具有良好的渗透性和耐碱性。金属基层则要求涂料对金属具有良好的润湿性和化学结合能力。施工前对基层进行适当的处理，如清洁、打磨、涂刷封闭底漆等，能够显著提高涂膜的附着力。

耐久性和耐候性是评价涂料使用寿命的重要指标。耐久性指涂料在正常使用条件下保持其性能的能力，包括耐水性、耐碱性、耐擦洗性等。耐候性特指涂料抵抗户外环境（阳光、雨水、温度变化、空气污染等）作用而保持其性能的能力。外墙涂料长期暴露在紫外线、酸雨、霉菌等恶劣环境中，需要具备优异的耐候性。丙烯酸涂料和硅丙涂料因其分子结构稳定，耐紫外线能力强，是外墙涂装的理想选择。

涂料的环保性能日益受到重视，主要评价指标包括挥发性有机化合物（VOC）含量、游离甲醛含量、重金属含量等。VOC是涂料环保性能的核心指标，传统溶剂型涂料的VOC含量可高达400至700克/升，而优质水性涂料的VOC含量可控制在50克/升以下，甚至接近零排放。根据中国国家标准GB 18582《建筑用墙面涂料中有害物质限量》的要求，内墙涂料的VOC含量不得超过120克/升，游离甲醛含量不得超过100毫克/千克。

---

建筑乳胶漆的性能与应用

建筑乳胶漆是以合成树脂乳液为基料，加入颜料、填料及各种助剂制成的水性涂料，是目前应用最广泛的建筑涂料类型。乳胶漆的名称源于其成膜物质为乳液状态，主要包括丙烯酸乳液、醋酸乙烯乳液、苯丙乳液等类型。乳胶漆具有施工方便、干燥快速、环保安全、色彩丰富等优点，广泛应用于住宅、办公楼、学校、医院等各类民用建筑的内外墙装饰。

丙烯酸乳胶漆是性能最优的乳胶漆品种，以纯丙烯酸乳液或苯丙乳液为基料。纯丙乳胶漆具有优异的耐候性、耐水性、耐碱性和保色性，涂膜柔韧性好，不易开裂，使用寿命长。高档纯丙外墙乳胶漆在户外环境下可保持10年以上不褪色、不粉化。苯丙乳胶漆在保持较好性能的同时，成本相对较低，性价比高，是内墙涂装的主流选择。醋丙乳胶漆则介于两者之间，平衡了性能和成本的需求。

乳胶漆的性能评价依据国家标准GB/T 9756《合成树脂乳液内墙涂料》和GB/T 9755《合成树脂乳液外墙涂料》。这些标准对乳胶漆的对比率（遮盖力）、耐洗刷性、耐碱性、耐水性、附着力等关键指标提出了明确要求。内墙乳胶漆按照耐洗刷次数分为不同等级，优等品的耐洗刷次数需达到5000次以上，一等品需达到1000次以上。外墙乳胶漆则特别强调耐人工气候老化性能，优质产品需经过250小时以上的人工加速老化试验而不出现起泡、剥落、开裂等现象。

乳胶漆的施工工艺相对简单，通常采用刷涂、滚涂或喷涂方式。基层处理是乳胶漆施工的关键环节，需要确保基层坚实、平整、干燥、清洁。新建混凝土或砂浆墙面需经过适当的养护期，含水率降至10%以下方可涂装。基层处理包括清除浮灰和油污、修补裂缝和孔洞、打磨平整等步骤。对于吸水性强的基层，需先涂刷封闭底漆，以提高涂膜的附着力和涂料的利用率。面漆通常需涂刷两至三遍，每遍间隔2至4小时，使前一遍涂层干燥后再进行下一遍施工。

乳胶漆在住宅装修中的应用非常普遍。客厅和卧室的墙面通常选用白色或浅色系乳胶漆，营造明亮舒适的居住环境。厨房和卫生间等潮湿环境，应选用耐水性和防霉性能优异的乳胶漆。儿童房的涂料需特别注重环保性能，选用符合儿童漆标准的产品，VOC含量应低于国家标准要求。商业建筑如酒店、商场等对墙面装饰效果要求较高，可选用具有丝光、珠光等特殊效果的高档乳胶漆，或采用不同颜色搭配，创造富有个性的空间效果。

---

外墙涂料与内墙涂料的性能要求

外墙涂料和内墙涂料因使用环境的显著差异，在性能要求上存在明显区别。外墙涂料长期暴露在户外环境，需要承受阳光紫外线照射、雨水冲刷、温度骤变、大气污染物侵蚀等多重考验，因此对耐候性、耐水性、抗污染性和保色性的要求极为严格。内墙涂料则主要应用于室内环境，更注重装饰效果、环保性能和使用舒适性。

外墙涂料的耐候性是其核心性能指标。涂料在户外环境下会受到紫外线辐射的破坏，导致分子链断裂、涂膜粉化、颜色褪变。优质的外墙涂料采用耐候性优异的丙烯酸树脂或氟碳树脂作为成膜物质，能够有效抵抗紫外线的破坏作用。氟碳涂料因其分子结构中含有大量氟原子，化学稳定性极高，耐候性能优异，可保持20年以上不褪色，广泛应用于高档建筑和标志性建筑的外墙装饰。某大型体育场馆的外立面采用氟碳涂料涂装，经过10余年的风吹日晒，涂层依然保持良好的光泽和色彩。

外墙涂料的抗污染性能直接影响建筑物的长期美观效果。城市环境中的灰尘、废气、酸雨等污染物容易在墙面沉积，导致涂层变脏、失去光泽。现代外墙涂料通过添加特殊助剂或采用纳米技术，使涂膜表面具有自清洁功能。疏水性涂料使水珠在墙面呈球状滚落，带走表面污染物，实现雨水自清洁效果。亲水性涂料则使雨水在墙面铺展成水膜，冲刷带走污染物。这些技术的应用有效延长了外墙的清洁周期，降低了维护成本。

内墙涂料的环保性能是其最重要的性能指标。人们在室内的时间占据生活的大部分，室内空气质量直接影响人体健康。内墙涂料中的VOC、游离甲醛、重金属等有害物质会长期释放到室内空气中，引发呼吸道疾病、过敏反应甚至更严重的健康问题。优质的内墙涂料采用环保型原材料，严格控制有害物质含量，通过中国环境标志产品认证或其他权威环保认证。一些高端产品甚至具备净化空气的功能，通过添加光触媒材料或分解甲醛的功能性助剂，主动分解室内空气中的有害物质。

内墙涂料的耐擦洗性能影响墙面的日常维护和使用寿命。住宅墙面在日常使用中不可避免地会沾染污渍，需要经常擦拭清洁。耐擦洗性能差的涂料在反复擦洗后会出现掉粉、露底现象，影响墙面美观。优质内墙乳胶漆的耐擦洗次数可达10000次以上，即使经过多年使用和清洁，涂层仍能保持完好。学校、医院、幼儿园等公共建筑的内墙，应选用耐擦洗性能特别优异的涂料，以满足频繁清洁的需求。

---

特种功能涂料

建筑工程中除了常规的装饰性涂料，还有一类具有特殊功能的涂料，用于满足防腐、防火、防水等特定需求。这些特种涂料在性能上有针对性的强化，在特定应用场合发挥着不可替代的作用。

防腐涂料主要应用于钢结构建筑、桥梁、工业厂房等容易发生腐蚀的部位。钢材在潮湿和腐蚀性环境中容易生锈，导致结构承载能力下降，严重时可能引发安全事故。防腐涂料通过物理屏蔽和化学钝化作用，隔绝水、氧、腐蚀性介质与钢材的接触，延缓或阻止腐蚀过程。环氧富锌底漆是性能优异的防腐涂料，其中的锌粉能够对钢材提供阴极保护，即使涂层局部破损，锌也会优先于钢铁发生氧化，从而保护钢材。某跨海大桥的钢结构桥梁采用环氧富锌底漆加氟碳面漆的防腐体系，在海洋高盐雾、高湿度的严酷环境下，设计使用寿命达到30年以上。

防火涂料能够在火灾发生时延缓钢结构温度上升速度，保护结构不会快速达到失效温度，为人员疏散和消防救援争取宝贵时间。钢材的临界失效温度约为540℃，在火灾中仅需十几分钟就可能达到这一温度并失去承载能力。膨胀型防火涂料在受热时会发生膨胀反应，形成数十倍厚度的隔热炭质泡沫层，阻隔热量向钢材传递。高层建筑、大型公共建筑的钢结构必须涂刷防火涂料，根据耐火极限要求选择合适的涂料类型和厚度。某会展中心的钢结构屋架采用超薄型防火涂料，涂层厚度仅2至3毫米，不仅满足2小时耐火极限的要求，还保持了钢结构的美观效果。

防水涂料用于屋面、卫生间、地下室等需要防水处理的部位。防水涂料涂刷在基层表面后，形成连续的防水涂膜，阻止水的渗透。聚合物水泥防水涂料是应用最广泛的防水涂料类型，由聚合物乳液和水泥按一定比例混合而成，兼具有机材料的柔韧性和无机材料的耐久性。这种涂料能够与混凝土基层形成良好的粘结，涂膜具有一定的延伸性，可适应基层的微小变形和开裂。聚氨酯防水涂料则具有更优异的弹性和耐久性，适用于对防水要求极高的重要部位，但成本相对较高。

功能性建筑涂料还包括保温隔热涂料、防结露涂料、抗菌涂料等。保温隔热涂料通过添加空心玻璃微珠、气凝胶等隔热材料，降低建筑物的热传导，减少空调能耗。抗菌涂料添加纳米银离子或其他抗菌剂，能够抑制细菌和霉菌的生长，适用于医院、幼儿园、食品厂等对卫生要求严格的场所。防结露涂料通过提高墙面温度或吸收空气中的水分，防止墙面出现结露现象，适用于地下室、仓库等容易潮湿的环境。

---

涂料的施工工艺

建筑涂料的施工质量直接影响涂层的性能和使用寿命，科学规范的施工工艺是确保涂装效果的关键。涂料施工包括基层处理、涂料调配、涂装作业、养护管理等环节，每个环节都需要严格控制质量。

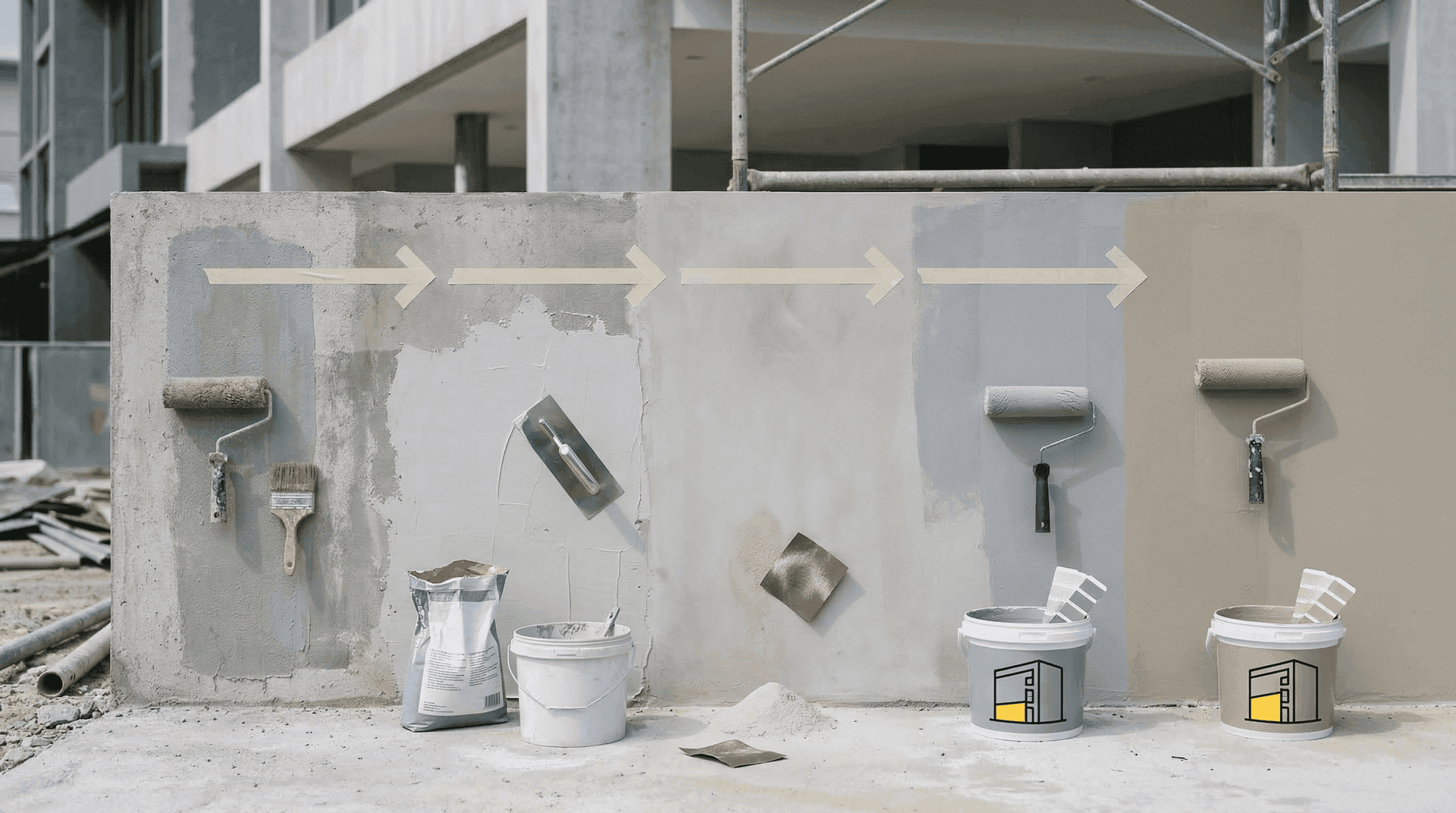

基层处理是涂料施工的基础环节，决定了涂层的附着力和平整度。混凝土或砂浆基层需要经过充分养护，新建墙面通常需要养护28天以上，含水率降至10%以下，pH值降至9以下方可进行涂装。基层表面应坚实、平整、清洁、干燥，不得有浮灰、油污、脱模剂等影响附着力的物质。对于表面疏松、吸水性强的基层,需要使用封闭底漆进行封闭处理。旧墙面翻新时，应彻底清除原有涂层中的粉化层、脱落层和起皮部分，对裂缝和孔洞进行修补，打磨平整后方可涂装新涂料。

涂料的调配需要按照产品说明书的要求进行。双组分涂料如环氧涂料、聚氨酯涂料等，需要将主剂和固化剂按照规定比例混合，充分搅拌均匀后方可使用，并需在规定时间内用完。单组分涂料如乳胶漆，使用前应充分搅拌均匀，必要时可加入少量水调节施工黏度，但加水量不应超过产品规定的最大稀释比例，过度稀释会导致涂膜厚度不足、遮盖力下降、性能劣化。颜色调配需要准确计量各色浆的用量，一次性配足整个施工区域所需的涂料量，避免分批调配造成的色差。

涂装方法主要有刷涂、滚涂和喷涂三种。刷涂使用羊毛刷或化纤刷将涂料涂刷在基层表面，适用于小面积施工、边角部位和花色涂装。刷涂的优点是涂料损耗少、对基层渗透性好、附着力强,但施工效率低、涂层厚度不易均匀。滚涂使用滚筒蘸取涂料在墙面滚动涂布，是墙面涂装最常用的方法。滚涂施工效率高、涂层均匀、纹理效果好，适合大面积平整墙面施工。喷涂使用喷枪将涂料雾化后喷涂在基层表面，施工速度快、涂层平整光滑，但涂料损耗较大、对施工环境要求高，需要对不涂装部位进行遮挡保护。

涂装作业需要遵循“先上后下、先难后易、先内后外”的原则。墙面涂装通常需要涂刷一遍底漆和两遍面漆。底漆的作用是封闭基层、提高附着力、增加涂料的利用率。面漆施工时，每一遍涂层都应涂刷均匀，不得漏涂、流挂、刷痕明显。两遍面漆之间需要有适当的间隔时间，待前一遍涂层表干后再进行下一遍施工，间隔时间根据环境温度和湿度调整，通常为2至4小时。温度过低或湿度过高时，会延长涂料的干燥时间，影响施工进度和涂层质量。

涂装施工的环境条件对涂层质量有重要影响。施工环境温度应在5℃至35℃之间，相对湿度应低于85%。温度过低时涂料黏度增大、流平性差、成膜困难，乳胶漆可能无法形成连续涂膜。温度过高时涂料干燥过快，影响流平和附着。雨天、大风天气以及阳光直射的情况下不宜进行室外涂装作业。涂装完成后，涂层需要经过一定时间的养护才能充分固化，养护期间应避免雨水冲刷、重物碰撞、表面污染等。

---

涂料施工常见缺陷与防治

建筑涂料施工过程中和使用期间，可能出现各种质量缺陷，影响涂层的美观和性能。了解这些缺陷的成因和防治方法，对于保证涂装质量至关重要。

流挂是涂料施工中最常见的缺陷之一，表现为涂层局部过厚、向下流淌形成泪痕状或波纹状外观。流挂的主要原因是涂料一次涂刷过厚、涂料黏度过低或施工环境温度过高。涂料在基层表面成膜前，受重力作用向下流动，形成不均匀的涂层。防止流挂的措施包括控制每遍涂层的厚度，采用“薄涂多遍”的施工方式，避免过度稀释涂料，垂直面施工时应由上而下、由左至右均匀涂刷，发现流挂应立即用刷子抹匀。

起泡是指涂层表面出现大小不一的凸起气泡,破裂后形成凹坑,严重影响涂层的美观和防护性能。起泡的原因主要有基层含水率过高、基层表面有油污或疏松物、涂装时环境湿度过大、涂层之间重涂间隔时间不当等。水分或空气被封闭在涂层中,随着温度升高膨胀,将涂膜顶起形成气泡。防止起泡的关键是严格控制基层含水率,彻底清洁基层表面,选择合适的天气条件施工,严格控制重涂时间,使用透气性好的涂料。已经出现起泡的涂层,需要铲除起泡部分,待基层干燥后重新涂装。

开裂包括涂层表面的细微裂纹和贯穿性裂缝两种形式。涂层开裂的原因复杂多样,可能是基层开裂带动涂层开裂,也可能是涂层本身的质量问题。基层裂缝是最主要的原因,新建墙体在干燥收缩过程中容易产生裂缝,温度变化引起的热胀冷缩也会导致基层开裂。涂料本身弹性不足、施工时一次涂刷过厚、未等底层干透就涂装面层,都可能造成涂层开裂。防止开裂需要在基层处理阶段修补裂缝,在易开裂部位采用玻纤网格布加强处理,选用柔韧性好的涂料,薄涂多遍,确保每遍涂层充分干燥后再进行下一遍施工。

粉化是指涂层表面失光、用手触摸有白粉掉落的现象,是涂料老化的典型表现。粉化的根本原因是涂料中的成膜物质在紫外线和氧气的作用下发生降解,丧失对颜料的黏结力。涂料质量差、颜料与成膜物质比例失调、施工时过度稀释导致成膜物质含量不足,以及长期暴露在恶劣环境中,都会加速粉化过程。选用耐候性优异的涂料、控制施工质量、定期维护保养,可以有效延缓粉化的发生。

褪色和变色是涂层失去原有色彩、颜色变淡或改变的现象。褪色主要是由于颜料在紫外线照射下发生化学变化,失去原有的色彩。一些有机颜料耐光性较差,在户外使用容易褪色。无机颜料如铁系颜料耐光性好,不易褪色。变色则可能由颜料与环境中的化学物质发生反应引起,例如墙体析出的碱性物质可能使某些颜料变色。选用高品质颜料、使用耐碱封闭底漆、定期清洁墙面,可以保持涂层色彩的持久性。

---

水性涂料的发展趋势

建筑涂料正在经历从溶剂型向水性化的重大转变,这一趋势受到环保法规日益严格和人们健康意识不断提高的推动。水性涂料以水作为溶剂或分散介质,大幅降低了挥发性有机化合物的排放,是实现涂料行业绿色发展的关键方向。

传统溶剂型涂料在生产和施工过程中会释放大量VOC,这些有机化合物不仅对施工人员的健康造成危害,还会形成光化学烟雾,加剧大气污染。根据统计,建筑涂料是VOC排放的重要来源之一,每年排放量可达数十万吨。中国政府近年来出台了一系列政策推动涂料水性化进程,包括提高涂料VOC含量标准、对高VOC产品征收环保税、在政府工程中强制使用水性涂料等。北京、深圳等城市已明确要求建筑工程使用低VOC涂料,推动了水性涂料在市场上的快速增长。

水性涂料的技术进步显著提升了其性能表现,逐步缩小了与溶剂型涂料的性能差距。早期的水性涂料存在干燥速度慢、涂膜硬度不足、耐水性差等问题,限制了其应用范围。通过采用新型水性树脂、改进配方技术、添加成膜助剂等手段,现代水性涂料在很多性能指标上已经达到甚至超过溶剂型涂料。高性能水性涂料在外墙装饰、钢结构防腐、地坪涂装等领域的应用日益广泛,打破了溶剂型涂料在这些领域的垄断地位。

功能化和智能化是水性涂料发展的新方向。通过添加功能性纳米材料,水性涂料可以具备抗菌、除醛、自清洁、隔热保温等多重功能。光触媒涂料利用纳米二氧化钛的光催化作用,在光照条件下分解空气中的有机污染物和细菌,改善室内空气质量。相变储能涂料通过添加相变材料,在温度变化时吸收或释放热量,平衡室内温度波动,降低空调能耗。智能变色涂料可以根据温度、光线等环境条件改变颜色,在建筑节能和个性化装饰方面具有应用潜力。

水性涂料的市场占有率持续提升,预示着涂料行业的绿色转型正在加速。在欧美发达国家,水性涂料在建筑涂料市场中的占比已超过70%。中国的水性涂料市场虽然起步较晚,但增长迅速,近年来年均增长率超过15%。随着技术成熟、成本下降、消费者认知提高,水性涂料的市场份额将持续扩大。涂料生产企业纷纷加大水性涂料的研发投入,推出更多高性能、低成本的水性产品,满足市场多样化需求。
