小型建筑的机械与电气系统

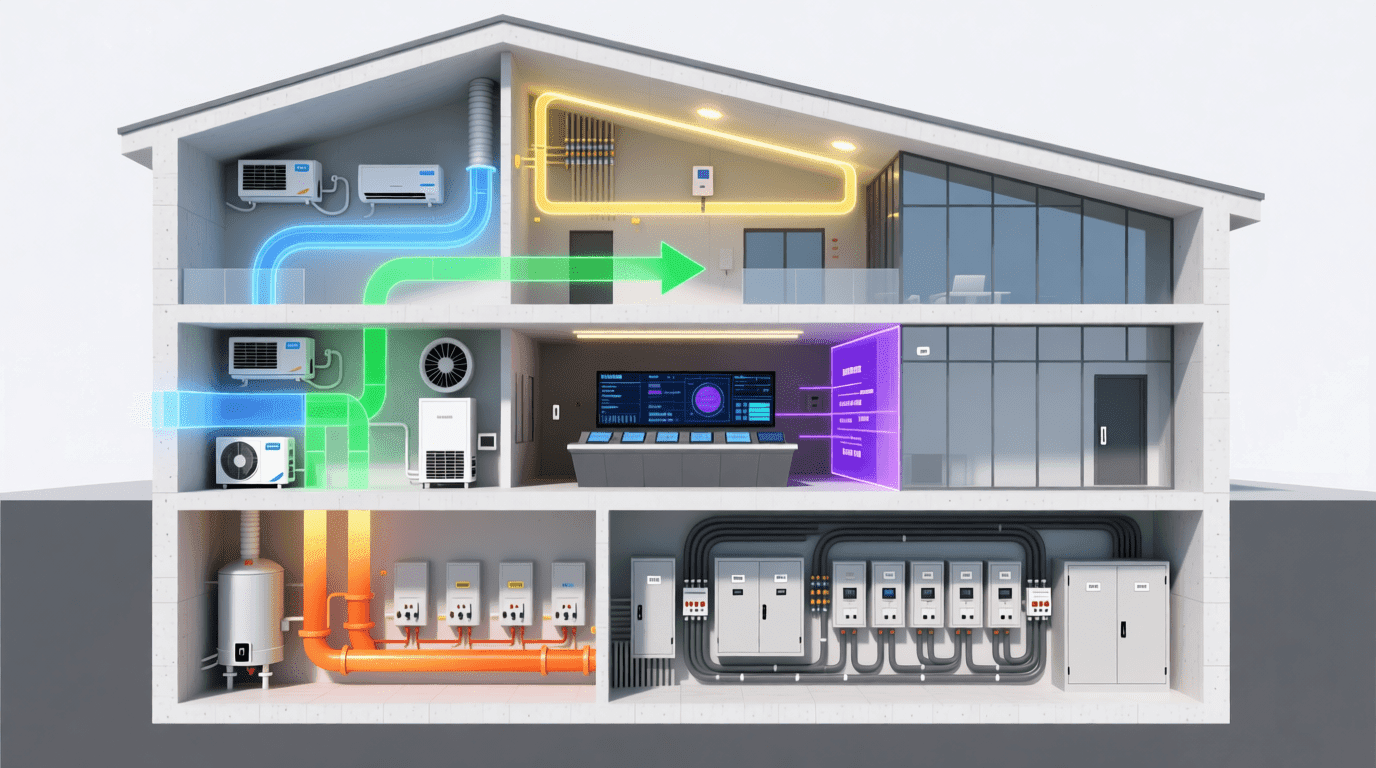

在现代建筑中，机械与电气系统就像建筑的“血液循环系统”和“神经网络”，始终贯穿于建筑的各个角落。机械系统主要包括供暖、通风、空调（HVAC）、给排水、电梯等部分，而电气系统涵盖了供配电、照明、弱电、消防自动化等子系统。这些系统共同作用，保障了室内适宜的温度、清新的空气、充足的水源与电力供应，为居者创造了舒适、健康、高效的环境。

例如，冬季室内的温暖和夏季的清凉，依赖于暖通空调系统的合理设计与高效运行；自来水的安全流通和卫生排水的及时排出，则来自于完善的给排水系统；而明亮的灯光、稳定的电脑网络以及高效的安防监控，都是电气系统良好布局的成果。所有这些看似理所当然的便利背后，其实隐藏着复杂而精密的工程学问和技术管理。

对于小型建筑来说，空间面积有限，但业主对功能与舒适性的需求并不低。因此，系统的选择与布置方案十分关键，既要考虑初期投资成本，还要兼顾后期运行效率、维护便利性和节能环保的要求。这不仅需要设计师具备系统集成的全局观念，也意味着他们要因地制宜，根据项目具体特点做出合理取舍。例如，是采用集中供热还是分户壁挂炉？是否引入智能照明和能耗监控？只有在投资、运维、节能、安全等维度之间取得平衡，才能为小型建筑实现最佳的综合性能。对每一位建筑设计者而言，这都是一场需要综合技术、经济与体验的全方位考量。

---

集中式系统与分散式系统的选择

当我们为一栋建筑规划供暖或制冷方案时，首先面临的就是系统布局的选择。这个选择可以用一个生活化的比喻来理解：集中式系统就像小区的中央厨房，统一制作后配送到各家各户；而分散式系统则像每家每户自己的厨房，各自烹饪。

集中式系统的工作原理

集中式系统将供暖或制冷设备集中安装在建筑的某个专用机房内。在北方城市，我们常见的地下室锅炉房就是典型代表。设备在这里统一产生热量或冷量，然后通过遍布建筑的管道网络或风管系统，将温度调节后的水或空气输送到各个房间。

以一栋六层住宅楼为例，地下室安装了一台大型燃气锅炉。冬季时，锅炉将水加热到60-80℃，热水通过保温管道上升到各层，经过每个房间的暖气片释放热量后，再循环回锅炉重新加热。整个系统由中央温控装置统一调节，确保各层温度均衡。

分散式系统的特点

分散式系统则将独立的供暖或制冷设备分散安装在各个房间。上海许多高层公寓采用的分体式空调就属于这种类型。每个房间都有自己的温度控制装置，可以根据实际需求独立开关，互不影响。

这种系统最大的优势在于灵活性。杭州某办公楼内，不同部门的工作时间不同，采用分散式空调后，早班部门可以提前开启自己区域的空调，而晚班区域保持关闭，避免了能源浪费。

两种系统的对比分析

从能源效率角度看，集中式系统往往更胜一筹。大型设备的能效比通常高于小型设备，而且统一管理便于采用先进的节能技术。广州某商业综合体采用集中式冷热源系统后，相比分散式方案，每年节省运行费用约25%。

但分散式系统也有其独特价值。对于建筑面积较小的项目，不需要专门的机房空间，节省了宝贵的建筑面积。成都某联排别墅项目中，每户仅180平方米，采用壁挂炉和分体空调的组合方案，初期投资比集中式系统节省了约30%。

从维护角度考虑，集中式系统的设备集中在一处，维修保养更加便捷。设备使用寿命也普遍更长，一台优质的锅炉或冷水机组可以稳定运行15-20年。而分散式设备虽然单台造价低，但更换周期通常只有8-12年。

---

能源选择与燃料系统

建筑的能源选择直接关系到运行成本和环境影响。在中国，不同地区的能源供应条件差异很大，这也造就了多样化的用能方式。

天然气系统

天然气是目前城市建筑最主要的清洁能源。它通过城市地下管网输送到建筑，使用便捷且燃烧效率高。自2000年开始大规模“煤改气”工程后，天然气已经覆盖了市区几乎所有住宅和商业建筑。

天然气进入建筑时，首先经过燃气表和调压装置。燃气表通常安装在建筑外墙或专用管井内，便于抄表和维护。从燃气表出来的管道分支连接到各个用气设备——锅炉、热水器、厨房灶具等。

电力系统

电力是最灵活的能源形式。它通过细小的电缆就能传输，不需要烟囱排放废气，设备也更加紧凑。南方许多城市没有集中供暖，居民主要使用电力驱动的空调和电热水器。

从能源转换效率看，电力有其局限性。发电厂将煤炭或天然气转化为电力，再经过长距离输送，最终到达用户端时，综合效率通常只有30-35%。如果直接燃烧天然气供暖，效率可以达到85-95%。这就是为什么在有天然气供应的地区，燃气供暖通常比电供暖更经济。

但电力也有独特优势。深圳某高端写字楼采用全电空调系统，利用峰谷电价差，在夜间低谷时段制冰储存冷量，白天用电高峰时融冰制冷，每年节省电费约40%。

可再生能源

西部地区日照充足，太阳能成为重要的补充能源。拉萨某酒店项目在屋顶安装了200平方米的太阳能集热板，承担了全年约60%的生活热水需求。在新疆、内蒙古等地，太阳能与常规能源结合使用已经成为标准配置。

云南某度假村利用地源热泵系统，通过埋设在地下的管道交换土壤中的热量，冬季供暖、夏季制冷。虽然初期投资较高，但运行成本仅为传统系统的40-60%，预计8-10年可以收回额外投资。

---

强制空气循环系统

强制空气循环系统是一种通过风机和风管网络输送温度调节后空气的方案。这种系统在商业建筑和大型住宅中应用广泛。

系统构成

系统的核心是空气处理机组，通常安装在地下室或屋顶机房。机组内部包含加热盘管、冷却盘管、过滤器和强力风机。空气经过处理后，通过风管送到各个房间。房间内的回风口收集使用过的空气，通过回风管道返回机组，形成闭合循环。

重庆某购物中心的空调系统就采用这种方式。地下二层的机房内，四台大型空气处理机组并排安装。每台机组服务一个楼层区域，送风管道沿着楼板下方铺设，每隔6-8米设置一个出风口。整个系统可以同时控制温度、湿度和空气质量。

风管系统设计

风管是这个系统的“血管”。主风管通常采用矩形断面，尺寸可达600mm×300mm，需要占用较大的建筑空间。支风管逐级变小，最终连接到房间的送风口。

在住宅项目中，风管常常成为设计的难点。上海某高层住宅采用这种系统时,将主风管布置在卫生间和厨房的吊顶内，支风管在楼板下方走向各个房间。这样既解决了空间问题，又避免了风管暴露影响美观。

系统的优势与应用

这种系统最大的优势是可以集成多种功能。除了调节温度，还能进行新风换气、空气过滤、除湿加湿。北京某甲级写字楼采用了带新风功能的空气循环系统，新风量达到每人每小时30立方米，远超标准要求，室内空气质量优异。

在餐饮空间，这种系统特别实用。广州某连锁餐厅通过加大新风量和排风量，有效解决了厨房油烟和用餐区异味问题，顾客满意度显著提升。

系统也有局限性。风管占用较大空间，层高较低的建筑难以实施。而且各房间温度统一控制，难以实现个性化调节。西安某公寓项目就因为这个原因放弃了强制空气系统，改用每户独立的多联机方案。

设备尺寸参考

---

水力供暖系统

水力供暖是北方地区最传统也是最成熟的供暖方式。它以水为介质传递热量，相比空气传热效率更高，舒适度也更好。

系统原理

系统的心脏是锅炉或热交换器。在有市政热网的城市，建筑通过热交换器从市政管网获取热量；独立供暖的建筑则自备锅炉。热水通过循环泵推动，在管道系统中流动，将热量输送到各个房间的散热设备。

天津某小区的供暖系统很有代表性。小区设有独立的锅炉房，三台燃气锅炉提供热水。供水温度设定为65℃，经过各栋楼的暖气片后，回水温度降至45℃，温差20度正好释放足够热量。循环泵确保水流速度，保证每户都能获得充足热量。

散热末端设备

暖气片是最常见的散热设备。传统的铸铁暖气片笨重且外观不佳，现在多被钢制或铝制暖气片取代。新型暖气片不仅散热效率高，而且外形简洁，可以融入现代室内设计。

沈阳某住宅项目采用了钢制柱型暖气片。每片宽60mm，高度1800mm，沿外墙布置。一个20平方米的卧室安装10片暖气片，室内温度可稳定在20-22℃。暖气片表面温度约55℃,既保证散热效果，又不会烫伤接触者。

地板辐射供暖是更舒适的方式。热水管道埋设在地板下，整个地面都成为散热面。这种方式热量分布均匀，室内温度梯度小，脚暖头凉，符合人体舒适需求。哈尔滨某高档公寓全部采用地暖，住户反馈舒适度远超传统暖气片。

分区控制

现代水力供暖系统强调分区控制。每个房间或区域安装温控阀，可以独立调节温度。济南某办公楼将不同朝向、不同使用时间的区域分别控制，南向房间因日照获得更多热量，自动减少供暖量，北向房间则增加供暖，既保证舒适又节约能源。

系统还可以按时段控制。夜间无人时降低温度，白天使用前提前升温。这种运行模式可以节省20-30%的能源消耗。

常见设备尺寸

---

太阳能主动供暖系统

太阳能是取之不尽的清洁能源。在日照充足的地区，将太阳能用于建筑供暖和热水供应，既环保又经济。

系统组成

太阳能供暖系统由集热器、储热水箱、循环系统和辅助热源组成。集热器通常安装在建筑朝南的屋顶，最大限度接收阳光。拉萨某办公楼在屋顶安装了40平方米的平板式集热器，倾角设定为当地纬度加15度,冬季集热效果最佳。

集热器内的水被阳光加热后，通过循环泵送入储热水箱。水箱就像一个大型保温瓶，容积通常达到几吨，可以储存白天收集的热量供夜间使用。银川某住宅项目使用5吨储热水箱，晴天时可储存足够一天使用的热量。

与建筑的结合

太阳能系统设计需要与建筑紧密配合。集热器面积一般占供暖面积的15-25%。西宁某小学教学楼供暖面积2000平方米，屋顶安装了400平方米集热器。这个面积恰好与屋顶匹配，既不浪费空间,也确保了足够的集热量。

管道设计要考虑热损失。从屋顶集热器到地下室储热水箱，管道跨越数十米，必须使用高质量保温材料。乌鲁木齐某项目采用了双层保温管道，外层保温厚度达50mm，热损失控制在5%以内。

辅助热源的必要性

太阳能系统需要配备辅助热源应对阴雨天和夜间。兰州某酒店的方案很典型：太阳能系统承担约60%的年供暖需求，另配备一台燃气锅炉作为补充。晴天时太阳能单独运行，阴天或储热不足时锅炉自动启动。

系统控制逻辑很重要。温度传感器实时监测储热水箱温度，当温度高于设定值时，优先使用太阳能热水；温度不足时，启动辅助热源补充加热。这种智能控制确保了供暖的可靠性。

设计参数参考

---

蒸发冷却系统

在干燥气候地区，蒸发冷却是一种经济实用的降温方式。它利用水分蒸发吸收热量的原理，用很少的能耗就能实现降温效果。

工作原理

设备的核心是湿帘和风机。湿帘是多孔的纤维材料，不断有水流从上方淋下，保持湿润。风机将室外热空气吹过湿帘，水分蒸发带走热量，空气温度下降5-10℃，同时湿度增加。这种冷却方式不使用制冷剂,非常环保。

新疆某纺织厂车间使用了这种系统。夏季室外温度35℃,相对湿度20%,经过蒸发冷却后，送入车间的空气温度降至26℃,相对湿度提高到45%。虽然温度仍比空调高,但对于工业厂房来说已经足够舒适,而且运行费用仅为空调的1/3。

适用条件

蒸发冷却对气候条件有要求。它在干燥地区效果最好,在湿润地区则基本无效。衡量标准是室外相对湿度：低于40%效果优秀，40-60%效果尚可，高于60%就不适合使用。

这就是为什么这种系统在西北地区普及，而在南方几乎见不到。乌鲁木齐某仓库、西宁某超市都采用了蒸发冷却，效果很好。但在广州、武汉等地，夏季湿度常常超过70%,蒸发冷却完全无法使用。

维护要点

系统需要持续的水供应，耗水量较大。一台标准设备每小时耗水约50-100升。在水资源紧张的地区，需要评估水成本。同时，湿帘容易积累水垢和滋生细菌，需要定期清洗和更换，一般每个制冷季结束后彻底清洁一次，湿帘每2-3年更换。

吐鲁番某葡萄储藏库使用蒸发冷却系统时，建立了严格的维护制度。每周检查湿帘状况，每月清洗一次水箱，确保水质清洁。这样既保证了冷却效果，也延长了设备寿命。

---

分体式空调系统

分体式空调是中国家庭和小型商业场所最普及的温度调节设备。它由室内机和室外机组成，通过制冷剂管道连接，安装灵活、价格适中。

系统特点

室内机挂在墙上或嵌入吊顶，负责送风和温度调节。室外机安装在外墙或阳台，内有压缩机、冷凝器和风扇，是系统的动力核心。两者之间用细小的铜管连接,里面循环流动着制冷剂。

夏季制冷时，室内机的蒸发器吸收室内热量，制冷剂气化；气体制冷剂通过管道被送到室外机，压缩机将其压缩成高温高压气体，在冷凝器中向室外释放热量，重新变成液体，完成一个循环。冬季制热时，系统运行方向相反。

多联机系统

一拖多的多联机系统是分体空调的升级版。一台大功率室外机可以连接多台室内机,每台室内机可以独立控制。这种方案在现代住宅中很受欢迎。

杭州某120平方米住宅安装了一拖四系统。一台5匹室外机安装在北侧阳台，连接客厅、两个卧室和书房的四台室内机。每个房间独立控制温度，不用的房间可以关闭，比安装四台分体机更节能也更美观。

安装要点

室外机的位置选择很重要。它需要良好的通风散热条件，同时不能距离室内机太远。一般要求室内外机高度差不超过5米，管道长度不超过15米。距离过远会导致制冷效果下降、能耗增加。

上海某高层住宅的空调安装方案考虑周到。每户的空调外机位设计在北侧，既避免了阳光直射提高效率，又通过统一的百叶格栅遮挡,保持了立面美观。管道穿墙时预埋套管，确保防水和保温效果。

设备选型

---

电热供暖系统

在没有集中供暖也没有天然气的地区，电热供暖成为重要选择。它安装简单、控制灵活，但运行成本相对较高。

电热膜地暖

电热膜是一种薄型发热材料，厚度只有0.3-0.5mm，铺设在地板下方。通电后，碳纤维发热材料产生热量，通过地板辐射到室内。这种方式热感舒适，而且完全不占用室内空间。

长沙某公寓没有集中供暖，开发商选择了电热膜地暖方案。每户客厅和卧室地面下铺设电热膜，配备独立温控器。住户反馈冬季使用两个月，每平方米电费约15-20元，虽然比北方集中供暖贵，但考虑到使用时间短，总费用还可接受。

系统的响应速度较快。早晨起床前半小时开启，室温就能从15℃升至20℃。这种快速升温特性适合南方间歇性供暖的需求。

电暖气片

电暖气片是充油式散热器，内部电热管加热导热油，油循环将热量传递到金属外壳，再辐射和对流到空间。它可移动、即插即用，是最灵活的取暖方式。

南京某单身公寓户型小巧，冬季临时取暖使用一台1500W电暖气片。设备尺寸600mm×200mm×650mm，放在床边，开启后一小时12平方米卧室温度就能达到舒适水平。使用成本每小时约0.8元电费。

电辐射吊顶

在一些特殊场所，电辐射吊顶板是理想的解决方案。发热板嵌入吊顶，表面温度约40-50℃，向下辐射热量。苏州某瑜伽馆采用这种方式，地面铺设木地板不适合地暖，墙面要挂镜子不能装暖气片，吊顶发热正好解决了问题。

这种系统还有个优势是热量自上而下传递，符合"暖从上来"的舒适感受。而且吊顶发热可以快速烘干湿气，对于舞蹈室、健身房等高湿度空间特别适用。

运行成本对比

---

建筑给水系统

清洁的自来水是现代生活的基础。建筑给水系统将城市管网的水引入建筑，分配到各个用水点，并提供热水供应。

市政供水接入

城市自来水通过地下管道网络输送。建筑的供水管从市政主管接出，经过水表计量后进入建筑。水表是供水公司和用户的分界点，通常安装在建筑外墙的水表井内或一层的专用房间。

深圳某高层住宅的供水系统很典型。市政供水压力约0.3MPa(3公斤压力)，可以直接供应到6层。更高楼层需要二次加压。建筑地下室设置了变频供水设备，根据用水量自动调节水泵转速，保证高层水压稳定在0.25-0.35MPa。

水质安全至关重要。从水表进入建筑的第一道就是水质过滤器，去除泥沙和铁锈。管道材料也有讲究，现在多使用PPR管或不锈钢管，不会释放有害物质。成都某小区因为使用了劣质镀锌钢管，半年后水质发黄，最后不得不全部更换。

热水系统

生活热水主要通过燃气热水器或电热水器制备。燃气热水器即开即热,适合用水量大的家庭。电热水器有储水罐，适合用水量小、对温度稳定性要求高的场合。

武汉某三口之家使用16升燃气热水器，出水温度稳定，同时满足厨房和浴室用水。南昌某单身公寓使用60升电热水器，每天晚上洗浴足够，而且利用夜间谷电加热，运行成本低。

商业建筑往往采用集中热水系统。西安某酒店在地下室设置了大型燃气热水炉，配备3吨储热水箱。热水通过专用循环管道输送到各层，任何房间打开水龙头都能立即获得热水，不需要放掉冷水等待，既舒适又节水。

管道系统布置

给水管道应该隐蔽布置，既美观又保护管道。最常见的方式是在楼板内埋设，或沿墙角布置后用装饰面板遮挡。厨房和卫生间的给水管集中在竖井内，每层从竖井接出支管。

重庆某住宅采用了同层排水技术，给水管道也相应优化。每户的给水主管在本层地面垫层中走向卫生间和厨房，不穿越楼板，这样楼下顶板完全平整，而且维修时不影响楼下住户。

---

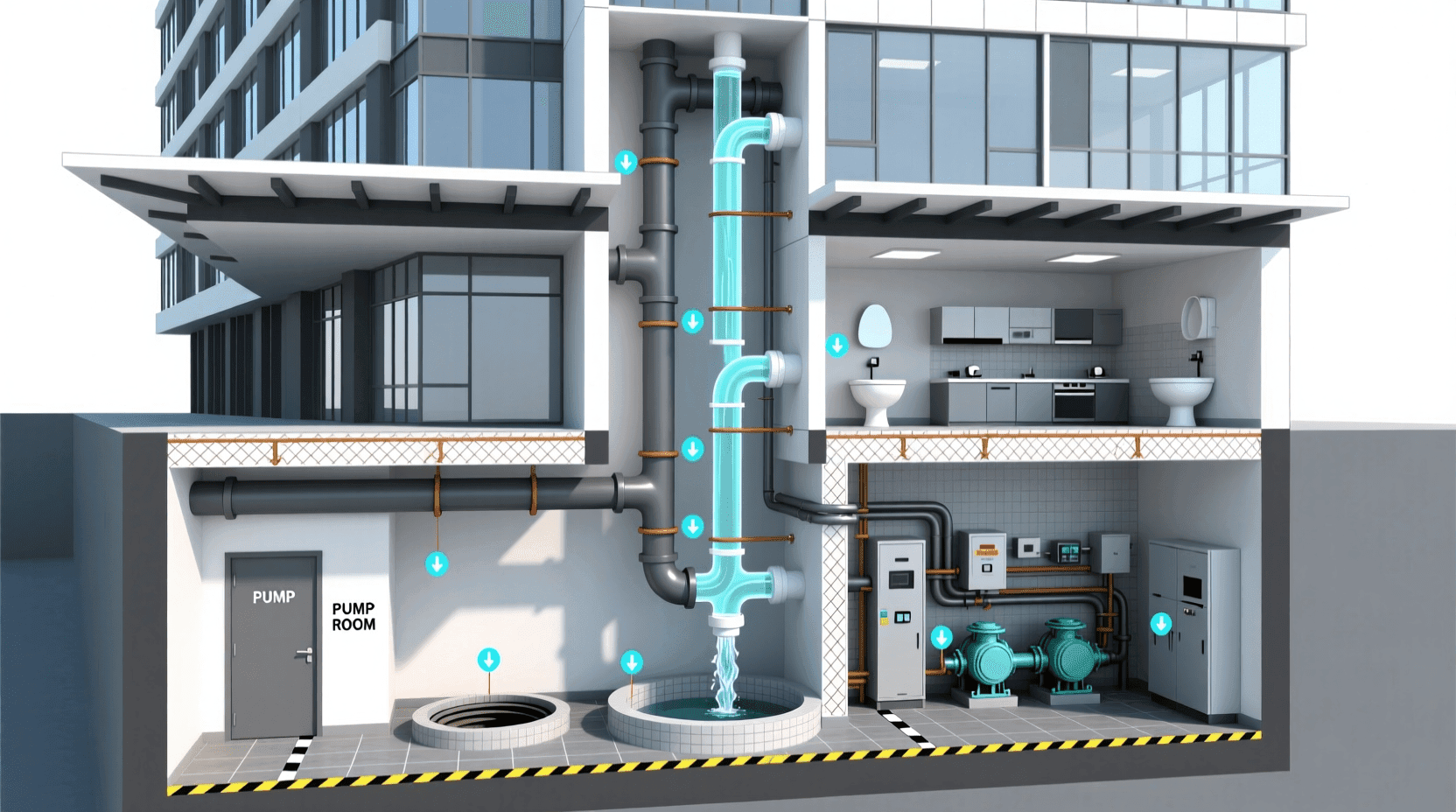

建筑排水系统

排水系统将生活废水和污水排出建筑，输送到市政管网或处理设施。虽然它隐藏在墙体和楼板中不被察觉，但设计不当会造成严重的使用问题。

污废水排放

排水系统的基本原理是重力流。每个卫生器具下方都有一个存水弯，形状像字母“U”，内部始终保持一段水柱，阻止下水道臭气上返。废水从存水弯流出后进入排水支管,汇集到排水立管,最终流向建筑外的市政管网。

上海某住宅楼的排水立管设置在卫生间的管道井内。立管直径110mm,从顶层一直贯通到地下室,每层的卫生间排水横管接入立管。为了保证排水通畅,横管要有坡度,一般1-2%,也就是每米下降1-2厘米。

排水管道的尺寸要足够大。马桶排水管一般DN100,洗手盆DN50,厨房洗涤盆DN50。如果管径太小,容易堵塞。广州某老旧住宅因为排水管径不足,厨房经常堵塞,改造时将管径从DN40升级到DN75,问题彻底解决。

通气系统

排水系统必须有通气管。当大量水流快速下落时,会在管道内形成负压,可能把存水弯的水吸走,失去臭气隔断功能。通气管连接到排水系统上部,一直延伸到屋顶,开口于大气,平衡管道内压力。

北京某高层住宅每根排水立管旁边都有一根通气立管,直径75mm,从地下室延伸到屋顶并高出屋面300mm。这样无论任何一层同时大量排水,管道内气压都保持稳定,不会产生异味和噪音。

污水处理

在有市政污水管网的城市,建筑污水直接排入市政管道,送往污水处理厂。但在农村或城市边缘地区,需要自建污水处理设施。

最常见的是化粪池。成都郊区某民宿设置了10立方米的三格化粪池。污水首先进入第一格,粪便等固体沉淀,上清液溢流到第二格继续发酵,最后进入第三格,经过两次沉淀发酵后,污水中的有机物大大减少,再排入渗滤系统进入土壤。

更环保的是生态处理系统。云南某度假村建设了人工湿地,生活污水经过初步沉淀后,流入种植了芦苇、美人蕉的湿地,植物根系和微生物共同作用,净化水质。处理后的水可以用于绿化浇灌,实现了水资源循环利用。

---

燃气供应系统

天然气作为清洁燃料,在城市建筑中承担着供暖、热水和烹饪的重要功能。安全可靠的燃气系统是其应用的基础。

燃气接入

城市燃气管网敷设在道路下方,压力约0.2-0.4MPa(中压)。建筑的燃气支管从市政管网接出,经过调压装置降压到0.002MPa(居民用气压力),再通过燃气表计量后供各用气设备使用。

天津某小区的燃气系统设计规范。地块红线处设置区域调压柜,将中压燃气降至低压。每栋楼设置楼栋表井,从区域管网接入。入户管道采用PE管埋地敷设,进入建筑后改用镀锌钢管,暴露部分刷黄色标识漆。每户燃气表安装在厨房,便于抄表和用户观察。

户内管道系统

入户燃气管道通常沿厨房墙角明设,从燃气表接出后分支到燃气灶、热水器等设备。管道采用丝扣连接,便于检修。每个设备前设置球阀,方便单独关闭。

青岛某住宅的厨房燃气管道布置合理。入户管从阳台进入,燃气表安装在阳台,既通风又不占用厨房空间。从燃气表出来的主管沿墙进入厨房,先接燃气灶,再延伸到热水器。管道走向简洁,减少了接头数量,降低了泄漏风险。

现代建筑越来越多采用家用燃气报警器。设备安装在厨房顶部,距离燃气表约1.5米。一旦检测到燃气泄漏,立即发出声光报警,并可联动关闭入户燃气电磁阀。上海要求新建住宅必须安装此装置,大大提升了用气安全性。

管道材料与规格

---

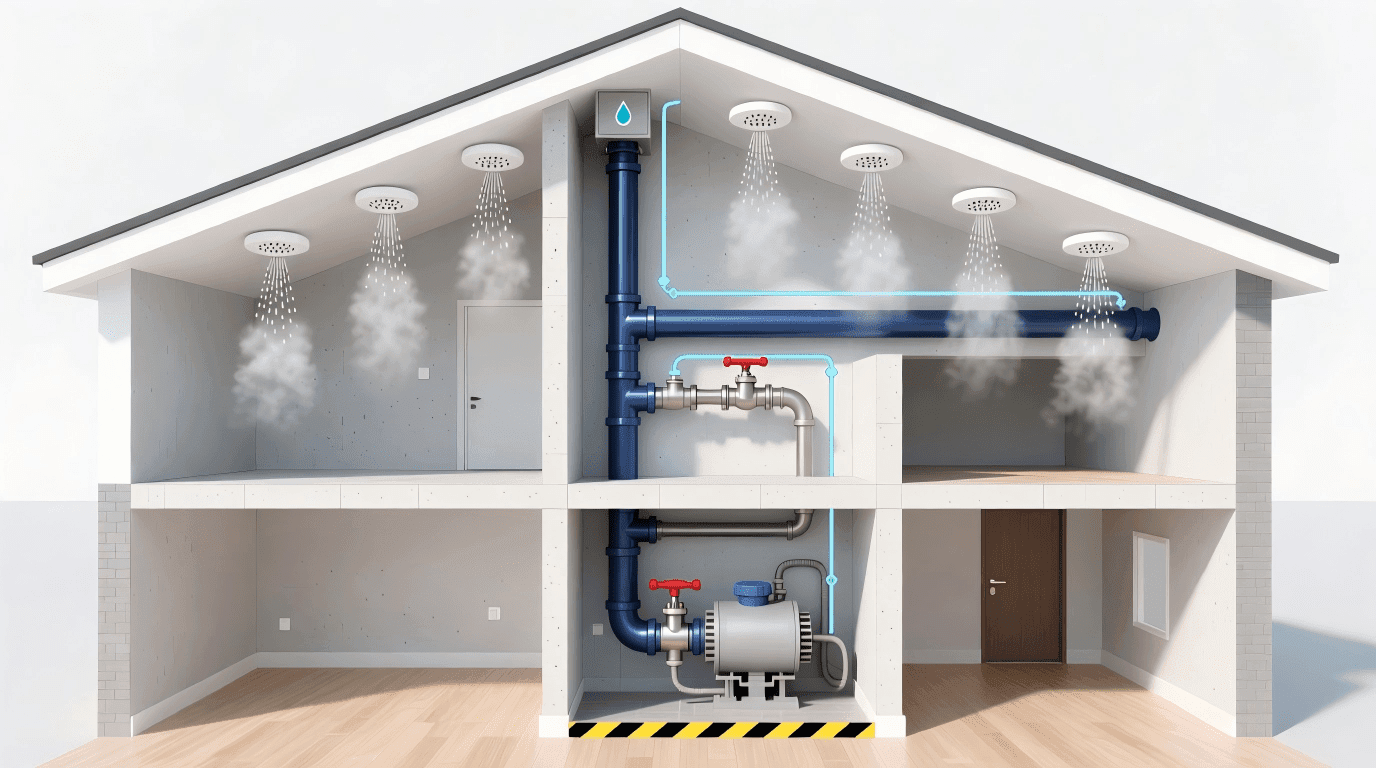

消防喷淋系统

消防安全是建筑设计的生命线。自动喷淋系统能在火灾初期迅速响应,有效控制火势,为人员疏散争取时间。

系统原理

喷淋系统在建筑顶部安装洒水喷头,平时管道内充满压力水。每个喷头的感温元件在正常温度下封闭,一旦局部温度达到68-79℃(红色喷头)或更高,感温元件破裂,该喷头开始喷水,同时触发报警系统。

厦门某商场的喷淋系统覆盖所有公共区域和商铺。喷头按3米×3米间距布置,每个喷头保护面积约9平方米。地下室设有消防泵房和储水池,储存约300立方米消防用水,足够系统持续喷洒1小时。

系统分区设置很重要。大型建筑按楼层或防火分区划分若干区域,每区设置信号阀和报警阀。杭州某写字楼每层为一个喷淋区,该层任何一个喷头动作,楼层报警阀立即响应,消防控制室能准确定位火灾位置。

住宅简易喷淋

对于住宅建筑,规范要求层数较高的项目设置简易喷淋系统。系统直接连接在生活给水管道上,不需要专用消防水池和水泵,大大降低了成本。

南京某30层住宅采用了这种方案。每户客厅、卧室顶部安装一个喷头,连接到户内给水管。喷头采用快速响应型,温度达到68℃时5-10秒内开始喷水。虽然水量不如商业建筑的喷淋系统大,但对于住宅火灾的初期控制已经足够。

系统设计参数

---

电气系统

电力是现代建筑最重要的能源形式。从照明到电梯,从电脑到空调,几乎所有设备都依赖电力。合理的电气系统设计确保供电可靠和使用安全。

供电接入

城市电网通过架空线路或地下电缆将电力输送到建筑。对于住宅和小型商业建筑,通常采用低压供电,电压380V/220V。电力线路到达建筑外墙后,连接到电能表,再进入建筑内部的配电箱。

济南某小区采用地下电缆供电。每栋楼在地下室设置电表间,10kV高压电缆进入后,经变压器降至380V低压,再分配到各单元。每户电表安装在楼层配电间,便于抄表。入户线采用6平方毫米铜线,满足家用电器用电需求。

电表是供电公司和用户的分界点,表前线路由供电公司维护,表后线路和设备由用户负责。电表通常安装在室外或公共部位,现在大多使用远程抄表系统,供电公司可以实时监控用电量,不需要人工抄表。

配电系统

建筑内部配电系统采用树状结构。主配电箱接收入户电源,分配到各个支路配电箱,支路配电箱再分配到终端插座和设备。每个支路配有断路器保护,过载或短路时自动跳闸切断电源。

福州某别墅的配电系统设计合理。地下室主配电箱总开关80A,分出照明、插座、空调、厨房电器等多个支路。一层、二层各设分配电箱,减少线路长度。厨房单独设置支路,大功率电器如电烤箱、洗碗机不会影响其他区域用电。

线路敷设

室内线路主要采用塑料护套电缆,暗敷在墙体和楼板内的PVC管或镀锌钢管中。这样既美观又保护电缆。插座和开关的位置需要仔细规划,既要使用方便,又要避免家具遮挡。

标准做法是:客厅和卧室插座距地30cm,空调插座距地180cm,开关距地130cm。厨房和卫生间因为有防水要求,插座需要使用防溅盒。长沙某住宅将厨房插座都设置在操作台上方150cm,既方便使用小电器,又避免了地面溅水风险。

弱电系统

除了强电,建筑还需要电话、网络、电视、门禁、监控等弱电系统。这些系统使用独立的线路,与强电线路分开敷设,避免电磁干扰。

武汉某高档住宅的弱电系统完善。每户设有弱电箱,内部安装网络交换机、电视分配器、智能家居控制器。网络采用六类线布线,每个房间至少两个网络端口。客厅预留了智能音响线路,卧室预留了电动窗帘控制线,充分考虑了未来智能化需求。

商业建筑的弱电系统更加复杂。合肥某写字楼设有专用的弱电机房,内有网络核心交换机、电话交换机、监控录像机、消防控制主机等设备。每层设置弱电间,作为楼层汇聚点。结构化布线系统让整栋楼的通信网络高效运行。

---

系统集成与智能化

现代小型建筑的各个系统不再孤立运行,而是通过智能控制平台实现集成管理,提升舒适性和节能效果。

楼宇自控系统

楼宇自控系统(BAS)将暖通空调、照明、给排水等系统连接到中央控制平台。传感器实时采集温度、湿度、水位、压力等参数,控制器根据预设程序自动调节设备运行。

深圳某智能办公楼的自控系统功能强大。每层设置温湿度传感器,空调系统根据实际需求调节送风温度和风量。光照传感器检测室外光线,自动调节靠窗区域的照明亮度。人体感应器检测会议室使用状态,无人时自动关闭空调和灯光。这套系统运行一年后,能耗比传统管理模式降低了28%。

住宅智能家居

住宅智能化让生活更便捷舒适。成都某智慧社区的住宅配备了全屋智能系统。手机APP可以远程控制家中所有设备,回家途中提前开启空调和热水器,到家时环境已经舒适。

语音控制让操作更自然。“小爱同学,把客厅温度调到26度”,空调自动响应。“打开卧室窗帘”,电动窗帘缓缓拉开。睡眠模式一键启动,关闭所有灯光,客厅空调进入静音模式,卧室空调调整到睡眠曲线温度。

场景联动功能特别实用。设定“离家模式”后,出门时按一下门口场景按钮,系统自动关闭所有非必要电器,只保留冰箱和安防系统,空调设置防冻模式。门窗传感器检测是否有窗户未关,及时提醒主人。

能源管理系统

大型公共建筑通过能源管理系统实现精细化能耗监测。杭州某商业综合体安装了分项计量系统,照明、空调、电梯、商户用电分别计量。管理平台实时显示各系统能耗,发现异常立即报警。

系统还具备负荷预测功能。根据历史数据和天气预报,预测未来用电需求,提前优化设备运行策略。夏季高峰时段,提前降低非关键区域的空调负荷,避免电网负荷过大导致限电。这种智能管理让建筑年度电费支出降低了15%。

建筑系统的设计需要综合考虑功能需求、经济成本、节能环保和未来发展。技术在不断进步,新材料、新设备层出不穷,但核心原则始终不变：以人为本,创造健康舒适的室内环境,同时尽可能减少能源消耗和环境影响。掌握了这些基本原理和实践经验,就能够为不同类型的小型建筑设计出合理高效的机械电气系统方案。
