建筑能效设计基础

在当代中国城市化进程中，建筑能耗已成为社会总能耗的重要组成部分。假如在北京的冬天，成千上万栋写字楼和住宅同时开启暖气；或是上海的夏季，空调系统昼夜运转保持室内凉爽。这些看似平常的场景背后，隐藏着巨大的能源消耗。据统计，我国建筑能耗约占全社会总能耗的30%，这个数字还在持续增长。

建筑的能耗需求因用途而异。一座购物中心的大堂，人流往来但停留时间短，对室内环境的精细控制要求相对宽松，能耗标准可以适度降低。相反，在一家三甲医院的手术室内，温度、湿度、空气质量都必须严格控制，这里的能源系统需要全天候高效运转，确保医疗安全。再比如深圳的数据中心，服务器产生的热量需要强大的制冷系统持续工作，能耗密度极高。

理解并掌握建筑能效设计的基本原理，对于建筑师和工程师来说至关重要。接下来我们将探讨如何评估建筑的能效等级，如何通过被动式和主动式技术实现节能，以及如何进行科学的能耗计算。这些知识将帮助你在实际项目中做出明智的设计决策。

---

建筑能效等级分类体系

理解能效等级

中国的建筑能效评价体系采用星级标准，从一星到五星，星级越高代表能效越好、能耗越低。这套体系综合考虑了建筑的用途、规模、所在气候区以及实际使用模式。不同类型的建筑有各自的能耗基准线，我们需要根据具体情况选择合适的目标等级。

在确定一栋建筑的能效目标时，需要考虑多个因素。建筑所在的气候区是首要因素——哈尔滨的严寒需要强大的供暖系统，广州的炎热则对制冷提出更高要求。建筑的使用强度也很关键，24小时运营的酒店与朝九晚五的办公楼有截然不同的能耗模式。此外，用户对舒适度的期望、项目的投资预算、以及当地的能源价格都会影响最终的能效设计方案。

基础能效等级分类

下表展示了不同建筑类型在各能效等级下的年度单位面积能耗标准（单位：千瓦时/平方米·年）。这些数值是在中国夏热冬冷地区（如长江流域城市）的典型气候条件下测算的。

以杭州的一栋标准办公楼为例，建筑面积12000平方米，目标是达到三星级能效。根据表格，其年度总能耗应控制在54万至72万千瓦时之间。如果按照当地商业电价每千瓦时0.8元计算，三星级比二星级每年能节省约10万至20万元的能源费用。

特殊用途建筑的调整

某些建筑由于其特殊功能，需要在基准能耗上进行调整。医院的手术室、实验室的洁净间、博物馆的文物保存区，这些空间对环境控制有严格要求，能耗标准会相应提高20%至50%。另一方面，仅在白天使用的建筑、位于温和气候区的建筑、或者采用了先进节能技术的建筑，可以设定更严格的能效目标。

---

被动式节能技术

被动式节能技术是指不依赖或少依赖机械设备，主要通过建筑本身的设计来减少能耗的方法。这类技术利用自然资源——阳光、空气流动、昼夜温差，通过巧妙的建筑形态和材料选择，在源头上降低能源需求。

围护结构的热工性能

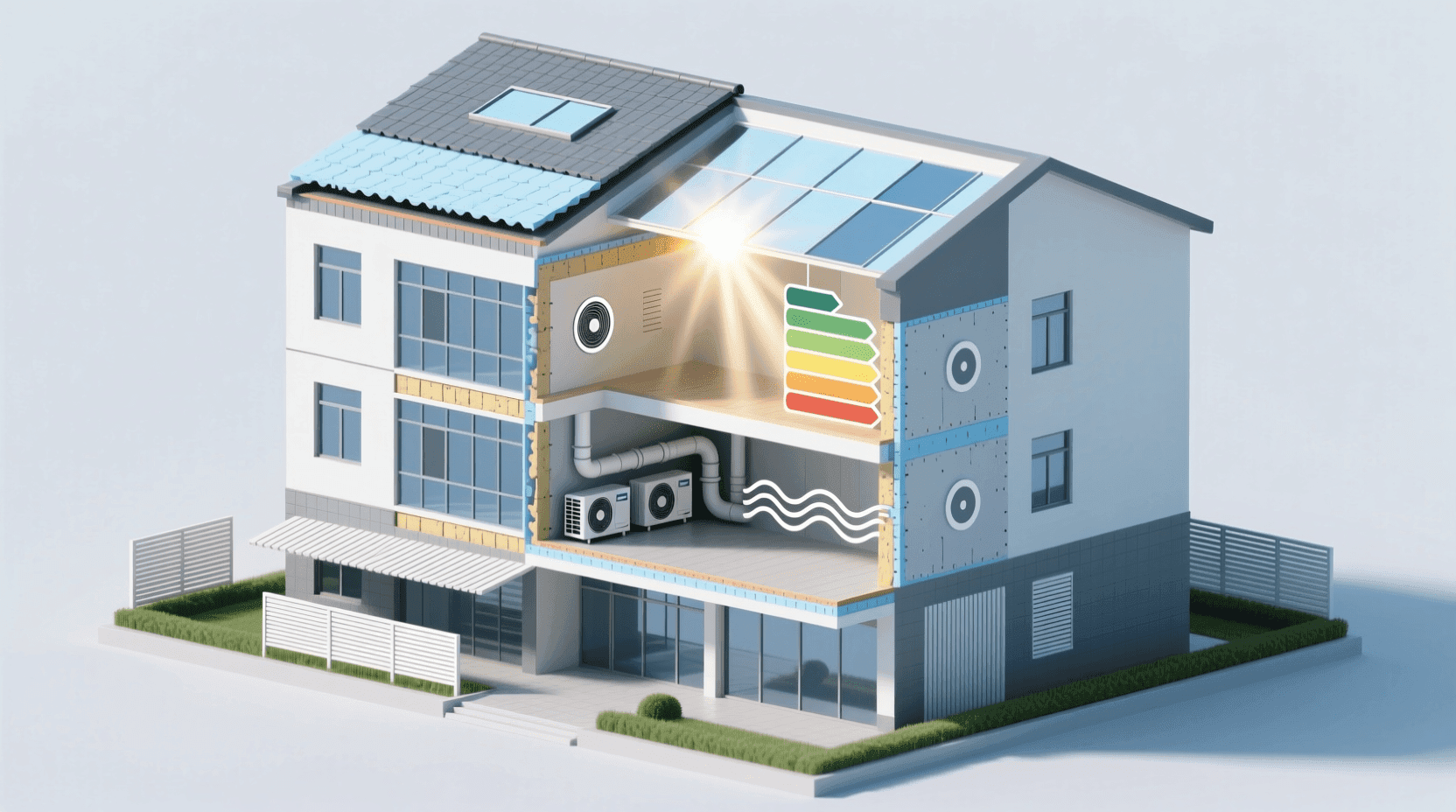

建筑的外墙、屋顶、门窗构成了室内外的热量交换界面，我们称之为围护结构。提升围护结构的保温隔热性能是被动式节能的核心。在成都新建的一个住宅项目中，设计团队采用了200毫米厚的岩棉保温层和三玻两腔的低辐射玻璃窗，使外墙的传热系数降至0.4 W/(m²·K)，比传统建筑降低了60%。这意味着在相同室内温度下，冬季向外散失的热量大幅减少，夏季室外热量传入也显著降低。

屋顶是建筑能量损失的重要部位，特别是在南方炎热地区，夏季强烈的太阳辐射会使屋顶表面温度超过60℃。采用浅色或反射性屋面材料，能够将太阳辐射反射回天空，而不是吸收转化为热量。在广州的一个工业园区项目中，使用白色TPO防水卷材替代传统黑色材料后，测得屋面温度下降了约15℃，顶层车间的空调能耗降低了约25%。

自然采光与通风

充分利用自然光能够显著减少人工照明的能耗。在长沙的一座办公楼设计中，建筑师沿南北向布置了连续的窗带，窗地比（窗户面积与房间地面面积之比）达到了0.35。这种设计让自然光能够深入室内6米，白天大部分工作时间都不需要开启人工照明。同时在窗户上方设置了600毫米宽的遮阳板，夏季正午时分能够阻挡直射阳光，防止室内过热和眩光，冬季低角度的阳光则能够顺利进入，提供免费的热量。

自然通风在过渡季节（春秋季）可以完全替代空调系统。北京大兴国际机场的航站楼设计就充分考虑了自然通风。巨大的穹顶下方设置了可开启的天窗，配合地面层的进风口，形成了热压通风系统。当室外温度适宜时，温暖的空气自然上升从天窗排出，新鲜空气从底部补充进来，整个过程不需要风机动力，每年能够节省约15%的通风能耗。

上图展示了窗地比对节能效果的影响。蓝色曲线表示自然采光带来的照明节能，随着窗户面积增加而持续上升。但橙色曲线代表的综合节能效果在窗地比超过0.35后开始下降，这是因为窗户的保温性能比墙体差，过大的窗户面积会增加冬季的热损失和夏季的热量侵入。最优的窗地比通常在0.30至0.35之间，既能获得充足的自然光，又不会造成过多的能量损失。

建筑朝向与体形系数

建筑的朝向选择对能耗有直接影响。在中国大部分地区，建筑主立面朝南是最优选择。南向可以在冬季获得最多的太阳辐射获得热量，而夏季正午太阳高度角大，容易通过遮阳措施阻挡。西向是最不利的朝向，夏季午后西晒会带来大量热量，且太阳高度角低，难以遮挡。

在重庆的一个住宅项目规划中，设计团队将主要居住空间全部朝向南侧和东南侧，而将楼梯间、设备间等辅助空间布置在西侧和北侧，形成了热缓冲区。这种布局使主要房间的夏季空调能耗降低了约18%。

体形系数是指建筑外表面积与其包围的体积之比。体形系数越小，建筑越接近方形或圆形，相同体积下外表面积越小，热量交换就越少，越有利于节能。超高层建筑通常体形系数较大，这是它们能耗较高的原因之一。在可能的情况下，采用集中式布局比分散式布局更节能。

遮阳系统设计

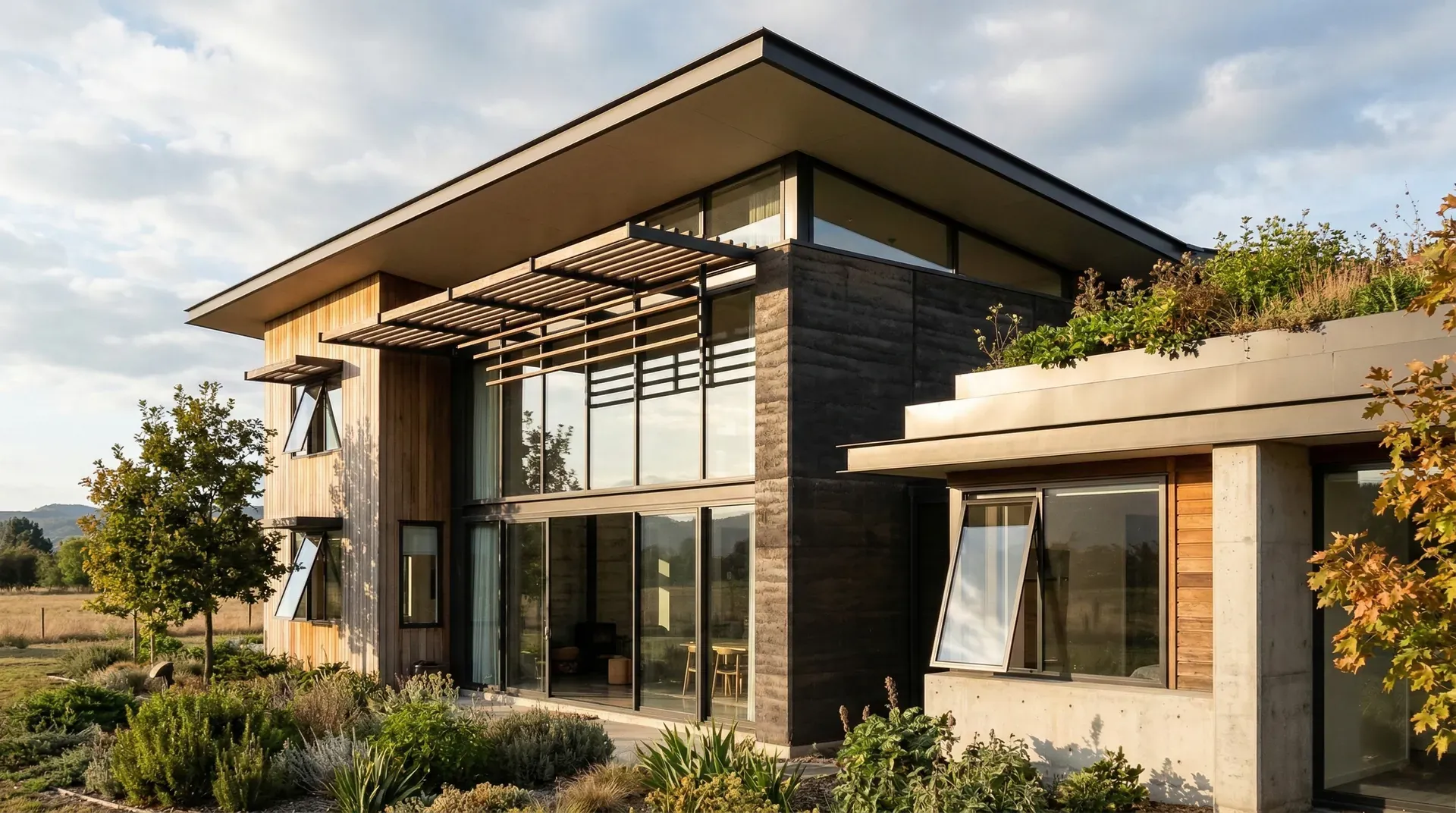

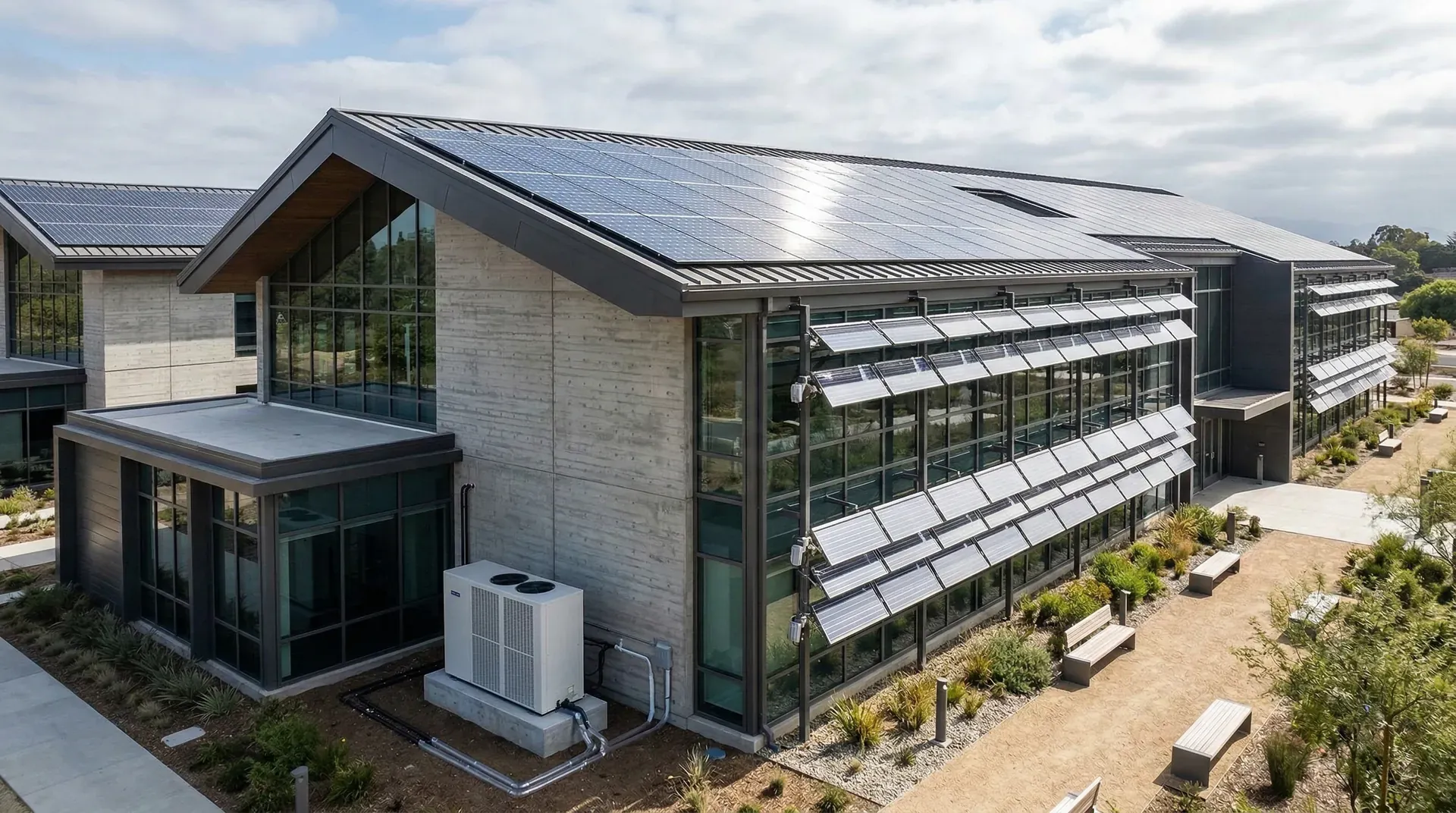

有效的遮阳能够阻挡太阳辐射在穿透玻璃进入室内之前就被反射或吸收。外遮阳的效果最好，能够阻挡约70%至90%的太阳辐射热量，而内遮阳（如窗帘）只能阻挡约30%至50%。在上海的一个商业综合体项目中，设计师在南向玻璃幕墙外侧安装了可调节的铝合金百叶遮阳板，根据太阳角度自动调节角度，夏季能够大幅减少空调负荷，测算显示制冷能耗降低了约20%。

遮阳板的尺寸需要根据当地的太阳轨迹精确计算。对于南向窗户，在夏至日正午太阳高度角最大时应能完全遮挡，而冬至日则应允许阳光进入。在北纬30度的杭州，南向窗户上方延伸出600至800毫米的水平遮阳板即可满足要求。东西向窗户则更适合使用垂直遮阳板或可调节百叶。

---

主动式节能技术

当被动式技术无法完全满足舒适度要求时，需要配合主动式节能技术。主动式技术依靠机械设备和智能控制系统，通过提高设备效率和优化运行策略来降低能耗。

高效暖通空调系统

暖通空调（HVAC）系统通常占据建筑总能耗的40%至60%，是能耗管理的重点。选择高能效比（EER或COP）的设备是第一步。普通空调的能效比约为2.8至3.2，而变频空调能达到4.0以上，意味着消耗同样的电能能够提供更多的制冷或制热量。

在南京的一个大型购物中心项目中，设计团队采用了磁悬浮离心式冷水机组，其综合能效比达到了9.5，远高于传统螺杆式机组的5.5至6.5。虽然初期投资增加了约15%，但每年节省的电费超过100万元，预计5年内即可回收增量投资。

空调系统的末端形式也影响能耗。地板辐射供冷供热系统由于工作温度更接近室温（夏季供冷水16至18℃，冬季供热水30至35℃），能效比传统风机盘管系统高约20%至30%。在武汉的一个高端住宅项目中，全部采用了地暖地冷系统，配合高效热泵，实测冬季供暖能耗仅为传统系统的60%。

高效照明系统

LED照明技术已经成为建筑照明的标配。相比传统荧光灯，LED灯具的光效从每瓦80流明提升至120流明以上，能耗降低约40%，且使用寿命从8000小时延长至50000小时以上。在广州的一个办公园区改造项目中，将全部照明替换为LED后，照明能耗从每年48万千瓦时降至28万千瓦时，年节省电费约16万元。

照明控制策略同样重要。采用分区控制、定时控制、光感控制相结合的方式，能够进一步降低能耗。靠近窗户的区域，白天自然光充足时自动关闭或调暗人工照明；走廊和卫生间等公共区域采用人体感应控制，有人时开启，无人时延时关闭。这些智能控制措施能够在LED基础上再节省20%至30%的照明能耗。

上图展示了某办公楼在夏季典型工作日的每小时能耗曲线。红色曲线代表传统定频空调系统，在上午开机后迅速达到满负荷运行，中午时分能耗达到峰值。绿色曲线代表采用变频技术的高效系统，能够根据实际负荷调节运行功率，整体能耗降低约35%。蓝色曲线代表在高效设备基础上增加智能控制系统，通过预冷、分区控制、CO₂浓度控制新风等策略，能耗进一步降低，综合节能率达到47%。

可再生能源利用

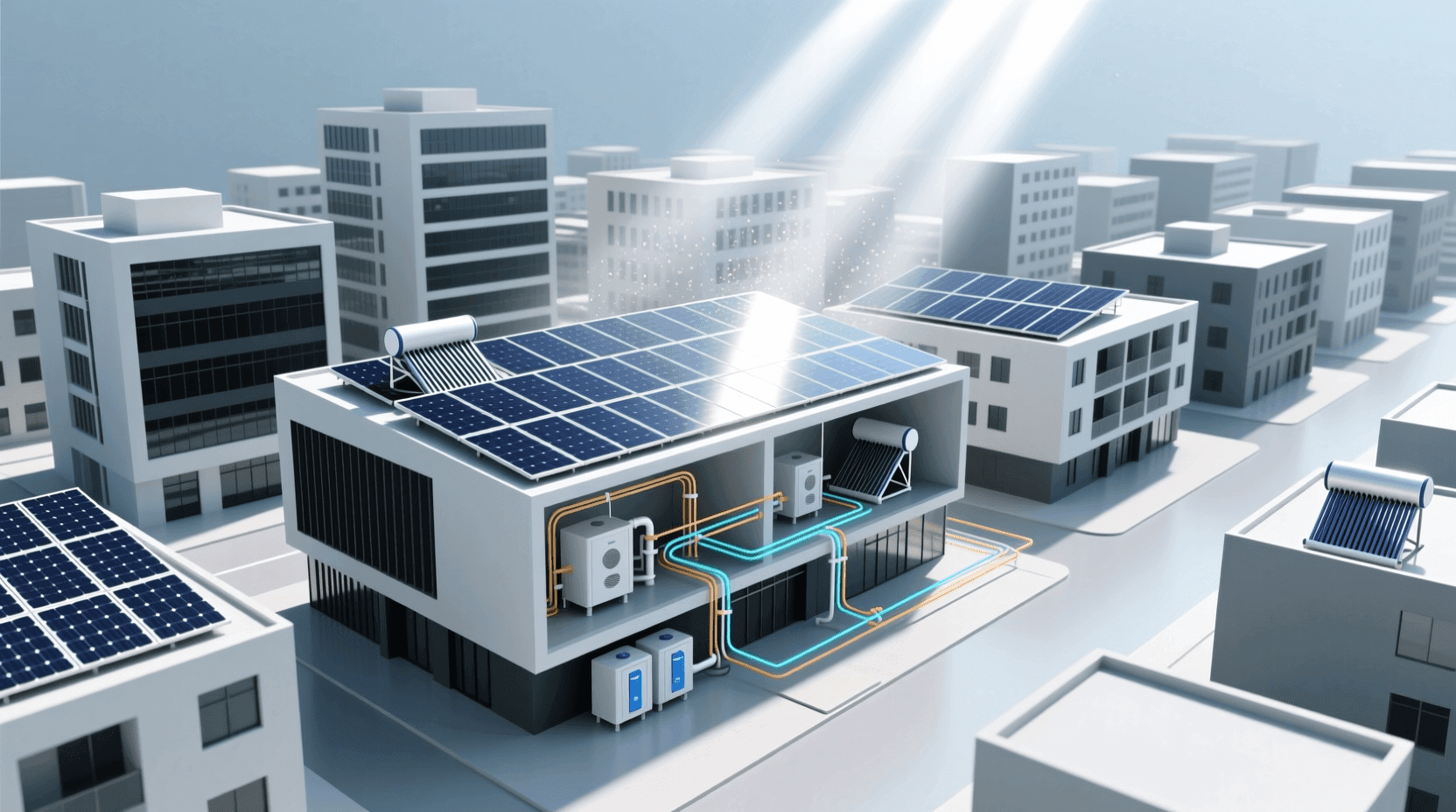

太阳能光伏发电在建筑中的应用越来越普遍。在光照充足的地区，屋顶光伏系统的年发电量可达每平方米150至200千瓦时。深圳的一个产业园项目，在屋顶安装了3000平方米的光伏板，装机容量450千瓦，年发电量约50万千瓦时，可满足建筑约30%的用电需求，按照峰谷平均电价计算，每年节省电费约40万元。

地源热泵系统利用地下土壤相对恒定的温度（通常在15至20℃）作为热源或热汇，能效比远高于空气源热泵。在天津的一个别墅区项目中，采用地源热泵系统后，冬季供暖和夏季制冷的综合能效比达到4.5，比常规系统节能约40%。虽然初期需要进行钻孔和埋管，投资较大，但在北方地区通常8至12年能够回收成本。

太阳能热水系统在住宅和酒店项目中应用广泛。在昆明的一个酒店项目中，屋顶安装了200平方米的真空管太阳能集热器，每天能够提供约6吨60℃的热水，满足酒店约70%的生活热水需求，年节省燃气费用约15万元。

智能建筑能源管理系统

建筑能源管理系统（BEMS）通过传感器实时监测各系统的运行状态和能耗数据，通过数据分析找出能源浪费点，自动优化设备运行策略。在杭州的一座甲级写字楼中，部署了完整的能源管理系统后，通过优化冷机启停时间、调整新风量、消除设备空转等措施，在不影响舒适度的前提下，年度能耗降低了约12%。

智能系统还能够实现需求响应。当电网负荷紧张、电价高峰时段，系统可以自动降低非关键区域的空调设定温度（夏季提高1至2℃，冬季降低1至2℃），或者临时关闭部分照明，既能节省费用，也能响应电网调度，缓解供电压力。上海的一些商业综合体已经加入了需求响应项目，每年能够获得约10至30万元的需求响应补贴。

---

能效计算与评估方法

基础能耗估算

建筑能耗计算需要考虑多个分项能耗，主要包括暖通空调、照明、电梯、热水以及其他设备用电。一个简化的估算方法是根据建筑类型和所在气候区查找典型能耗指标，然后乘以建筑面积。

以苏州的一栋12000平方米的办公楼为例，目标为三星级能效。根据夏热冬冷地区的能耗标准，三星级办公建筑的年单位面积能耗约为50千瓦时/平方米。因此预计年度总能耗为 12000 × 50 = 60万千瓦时。

进一步细分到各系统，典型办公建筑的能耗分布大致为：空调系统占50%（30万千瓦时），照明系统占25%（15万千瓦时），电梯及动力设备占15%（9万千瓦时），办公设备及其他占10%（6万千瓦时）。这种分解有助于识别主要能耗环节，制定针对性的节能措施。

节能潜力分析

通过对比不同技术措施的节能效果和投资成本，可以制定经济合理的节能方案。下表列出了几种常见节能技术的效果和经济性分析（以某10000平方米办公楼为例）。

从表格可以看出，LED照明替换具有最短的投资回收期，通常是节能改造的优先选择。高效空调系统虽然节能效果显著，但初期投资较大，适合新建项目。外墙保温和光伏系统的回收期较长，需要结合项目的长期运营考虑。智能控制系统的性价比较高，能够在相对较小的投资下实现较好的节能效果。

上图展示了采用不同节能措施后建筑年度总能耗的逐步下降过程。基准建筑的年能耗为50万千瓦时，仅替换LED照明后降至约45.6万千瓦时。在此基础上增加高效空调系统，能耗进一步降至38.1万千瓦时。逐步叠加外墙保温和智能控制系统后，最终实现综合节能，年能耗降至25万千瓦时，总节能率达到50%。

能效评估与认证

完成建筑的能效设计后，可以申请绿色建筑认证或节能建筑评价。在中国，主要的认证体系包括国家《绿色建筑评价标准》（GB/T 50378）的一星、二星、三星认证，以及更严格的被动式超低能耗建筑认证。

评估过程通常包括设计阶段评审和运行阶段评审。设计阶段主要审查图纸和计算书，确认各项技术措施是否符合标准要求。运行阶段则需要对实际建成的建筑进行现场检测和能耗监测，验证实际性能是否达到设计目标。

某些地区对获得认证的建筑给予政策激励。例如深圳市对获得国家绿色建筑三星认证的项目给予每平方米40元的补贴，对被动式超低能耗建筑给予每平方米200元的补贴。这些政策极大地推动了高性能建筑的发展。

实际运行中的能效管理

建筑投入使用后，持续的能效管理同样重要。许多建筑由于运维不当，实际能耗远高于设计值。定期的设备维护、合理的运行时间安排、用户节能意识培养都能显著影响能耗水平。

在北京的一个商务园区中，物业管理团队建立了每周能耗分析制度，通过对比各栋建筑的单位面积能耗，及时发现异常。某栋楼的周末能耗突然增加，经排查发现是空调系统的定时器故障，导致周末无人时仍在运行。及时修复后，该栋楼的月度能耗降低了约8%。

用户行为对能耗的影响也不容忽视。员工离开工位时关闭电脑显示器、下班时关闭不必要的照明、合理设置空调温度（夏季26℃、冬季20℃），这些简单的习惯积累起来能够节省5%至10%的能耗。通过开展节能宣传、设立节能奖励机制，能够有效提升整体的节能效果。

---

总结与展望

建筑能效设计是一个高度集成的系统工程，需要在项目的规划、设计、施工、竣工到运营的全过程中始终贯彻节能理念。在早期的规划和设计阶段，科学选址、合理布局、有针对性的外形优化能够减少建筑外壳的能耗负荷。被动式技术（如高性能围护结构、自然通风、遮阳与采光优化等）致力于从源头上最大限度降低能源需求，为后续措施打下坚实基础。而主动式技术（如高效供暖、制冷设备，智能照明与能源管理系统，分布式可再生能源利用等）则进一步提升能源的利用效率，实现用能精细化管理。被动与主动技术有机结合，可使建筑在舒适性、经济性和可持续性方面取得更优的平衡，最终达到低能耗和低碳排放的目标。

近年来，随着技术不断进步和国家“双碳”目标的明确，建筑能效水平在中国持续提升。新型保温隔热材料的研发应用、超低能耗门窗的推广、高能效暖通和照明系统的普及、以及大数据与物联网驱动下的智能建筑技术，都为建筑能效的提升提供了坚实保障。同时，国家和地方不断出台更为严格的能效标准与激励政策，推动了“近零能耗建筑”、“超低能耗建筑”乃至“零能耗建筑”的落地实施。被动式超低能耗建筑已经从理念逐步转化为实际项目并在各地涌现，推动行业加速变革。

面向未来，建筑能效不再仅仅停留在降低能耗本身，而是朝着与可再生能源深度融合、碳排放管理、建筑全寿命周期优化等方向发展。每一位建筑设计和相关从业者，都应当熟练掌握能效设计原理、跟进前沿技术，积极参与绿色低碳建筑的创新与建设实践。在探索过程中，注重经验总结与行业交流，将个人的努力汇聚为行业的进步，共同助力实现建筑领域的碳达峰与碳中和目标，为可持续发展和健康人居环境作出更大贡献。
