大型建筑的设备空间规划

当我们走进上海中心大厦或者北京国贸三期这样的超高层建筑时，所感受到的明亮宽敞大堂、舒适宜人的室内温度、稳定充足的供电，甚至是几乎随叫随到的电梯服务，这一切现代化体验的背后，其实都仰赖于隐藏在建筑内部、规模庞大且复杂的设备系统网络。我们很容易将这些舒适与便捷视为理所当然，却往往忽视了支撑它们的背后，需要多少空间来容纳庞大的空调机组、变配电室、给排水、弱电、消防、垂直交通等设施。

这些设备往往分布在建筑的地下、屋顶、专门设置的设备层以及核心筒内。它们不仅保证了大楼的日常运行安全，也直接决定了建筑的舒适性和效率。设备空间的配置就像是建筑的“脉络”和“器官”，从某种意义上讲，一座大型建筑的性价比和工程可行性，很大程度上取决于设备空间的科学规划。

对于建筑师而言，从方案设计最初阶段就系统考虑设备空间，不仅仅是划出几个房间的面积那么简单，还包括合理的布局、便捷的设备运行与检修路线、与功能区的关系、噪音与振动的防控等诸多细节。只有这样，才能确保项目推进到后期不会因为设备空间不足或布局不合理而陷入被动，甚至带来巨额的调整成本。

因此，设备空间规划是每一位大型建筑设计师都必须熟练掌握的核心技能。这不仅关乎建筑本身的品质，还影响着未来几十年的运维管理与能源消耗，甚至关系到建筑使用者和业主的生活体验与经济效益。

---

为什么设备空间如此重要

深圳平安金融中心，这座600米高的超高层建筑，它的设备层和核心筒加起来占据了每层标准层面积的大约28%。也就是说，接近三分之一的空间被用来安置各类设备和管线。这个比例听起来让人吃惊，但对于现代大型建筑来说，这已经是经过精心优化后的结果。

设备空间主要包含几个部分。首先是供暖制冷系统的设备房，比如锅炉房和冷水机组房，它们为整栋建筑提供冷热源。其次是变配电室，负责将高压电转换为建筑内部可用的电力。再者是核心筒，这个竖向的"服务脊柱"里集中了电梯、楼梯、各种管道井。最后还有每一层楼板与天花之间的夹层空间，用来布置风管、水管、电缆等横向管线。

这些空间的布置直接影响建筑的效率。如果设备房位置不当，可能导致管线过长，不仅浪费材料和能源，还会增加层高；如果核心筒布局不合理，可能让使用空间支离破碎，降低租售价值。更重要的是，设备房的位置选择还关系到噪音、振动、散热等问题，处理不好会严重影响使用体验。

---

供暖与制冷设备的空间安排

这些设备在做什么

北方的冬天需要供暖，南方的夏天需要制冷，但现代建筑的空调系统远比家用空调复杂得多。以杭州某大型购物中心为例，它的制冷系统分为三个主要环节。

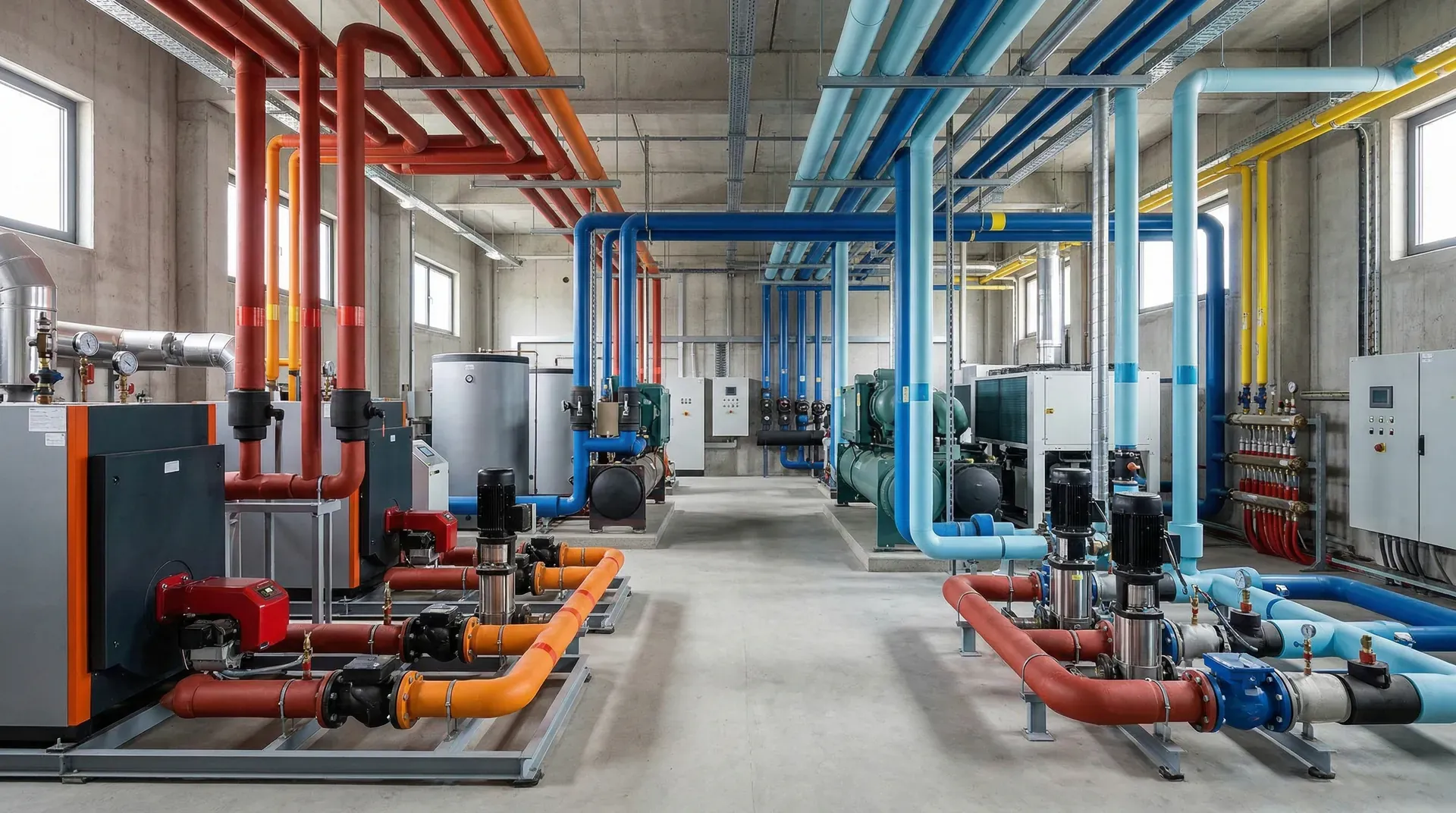

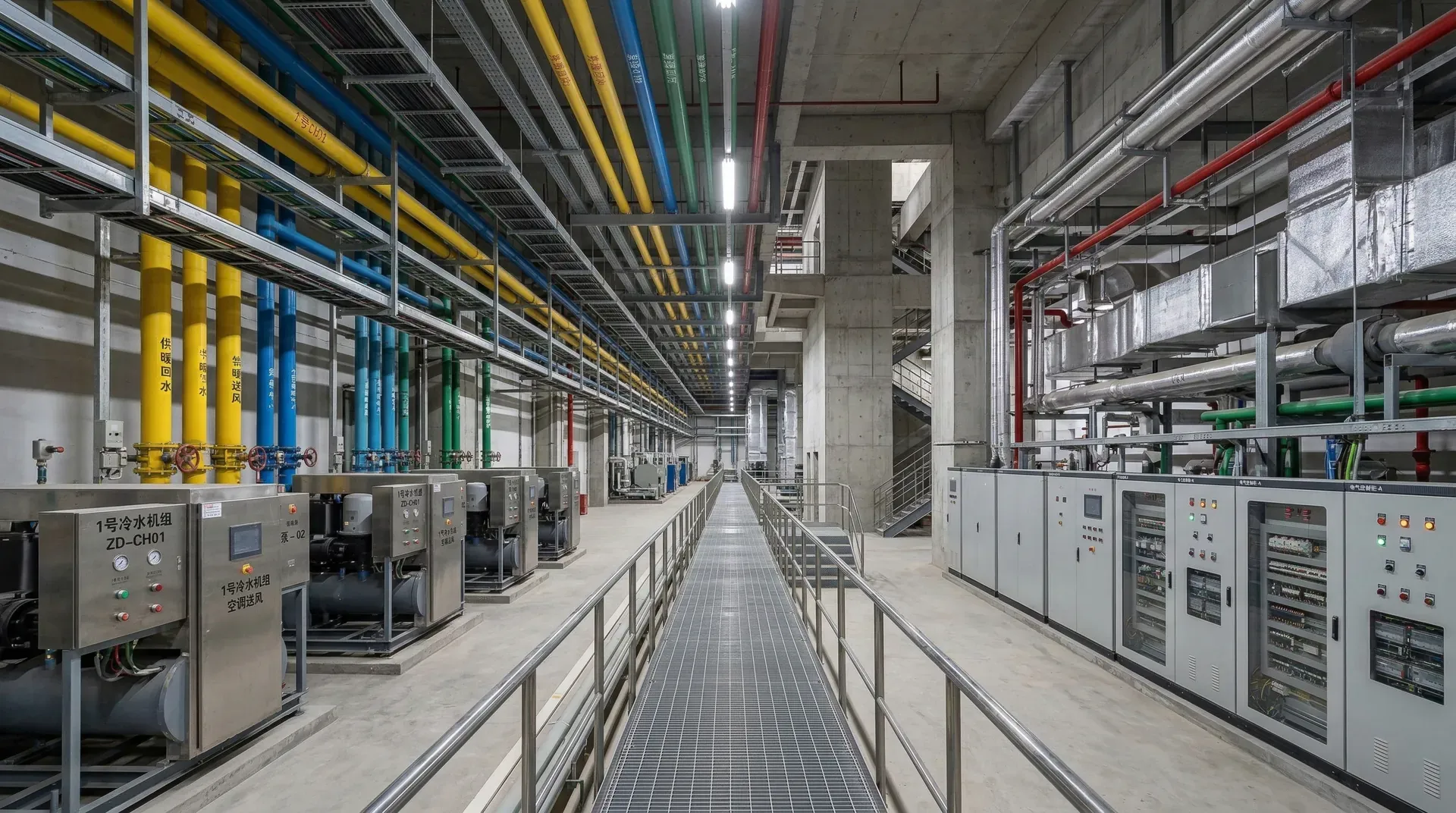

首先是冷水机组房。这里的制冷机把水冷却到5-7℃左右，就像一个巨大的冰箱。冷水通过管道被输送到建筑各处，在风机盘管或者空气处理机组里与空气热交换，把室内的热量带走。

但制冷机工作时自己也会发热，这些热量需要排出去，这就需要冷却塔。冷却塔通常设置在屋顶或者地面的开阔处，通过让水蒸发带走热量。如果你去过广州白云机场，在航站楼顶部就能看到一排排巨大的冷却塔。

北方的建筑还需要锅炉房提供热水用于冬季供暖。现代建筑里，锅炉房和冷水机组房经常合并设置在同一个区域，因为它们需要相似的配套条件，比如都需要大型水泵，都需要通风良好的空间。

设备房该放在哪里

这些设备房的位置选择很有讲究。成都太古里的冷水机组房设置在地下二层，这是商业建筑的常见做法。地下空间本来租金价值就低，正好用来安置设备。而且地下空间便于承受设备的重量，这些大型设备加上水箱，每平方米的荷载可能达到普通楼面的好几倍。

也有建筑把设备房放在屋顶或者中间设备层。重庆来福士中心就在塔楼中部设置了专门的设备层，这样做的好处是可以把建筑分区供应，每个设备层服务上下十几层，管线距离更短。

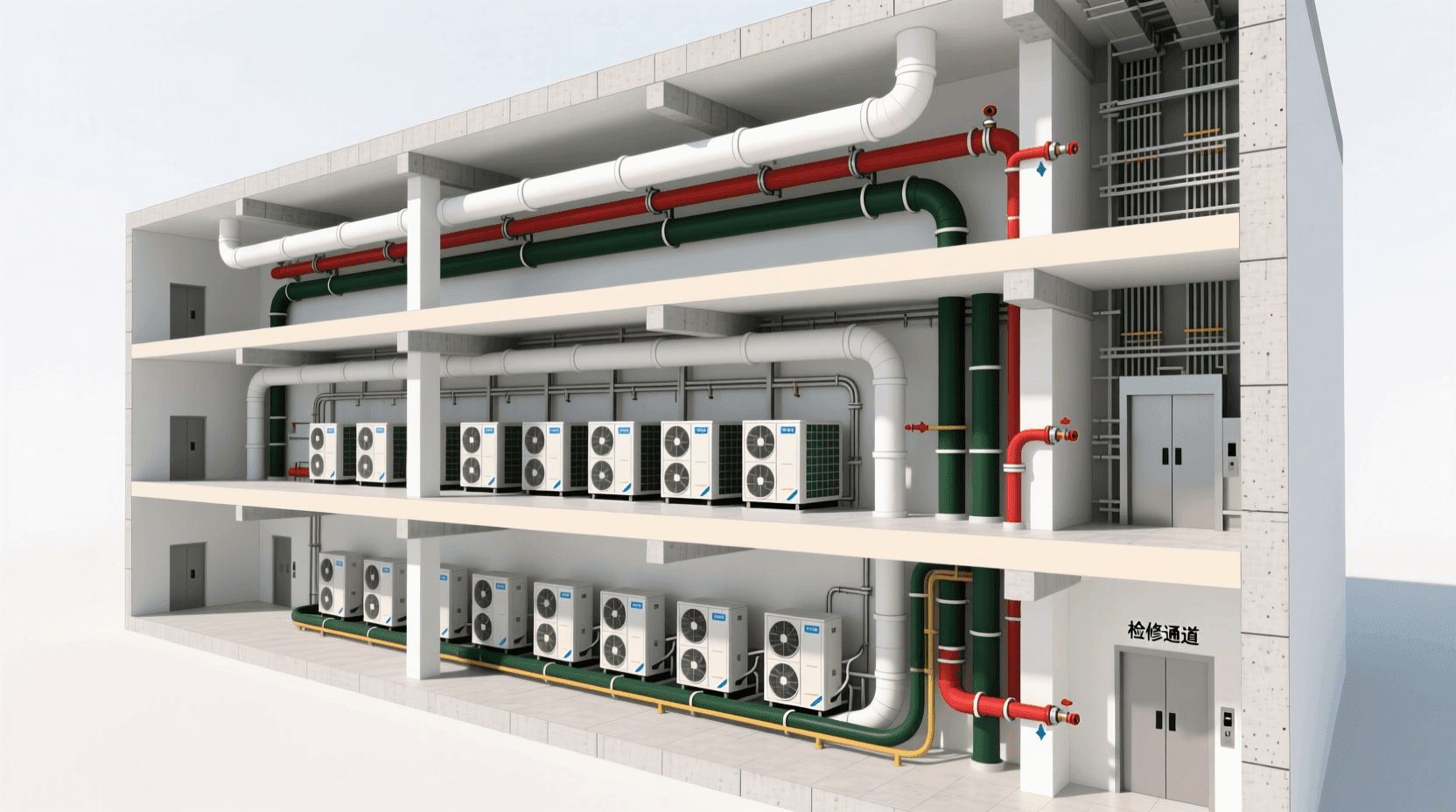

选择位置时还要考虑几个实际问题。设备房需要靠近外墙，因为要开大面积的百叶窗用于通风散热。如果没法靠外墙，就需要用风管连接到外墙，这会增加成本和占用更多空间。另外，大型设备需要维修更换，所以必须预留足够大的门或者可拆卸的墙板，让设备能够进出。

空间需要多大

这是建筑师最关心的问题。虽然精确计算需要暖通工程师来做，但方案阶段建筑师需要有一个大致的估算。

不同类型建筑的设备空间需求差异很大。以10万平方米的建筑为例，如果是办公楼，制冷设备房加上锅炉房大约需要800-1200平方米；如果是商场，因为人流密集、照明发热量大，制冷需求更高，设备房可能需要1500-2000平方米；如果是酒店，因为客房分散且需要全天候运行，设备房面积介于两者之间。

设备房的层高也不能忽视。一般来说，中小型建筑的设备房层高3.6-4.0米就够了，但大型建筑的设备房层高往往需要4.5-5.0米，甚至更高。这是因为大型设备本身就高，加上上方的管道和检修空间，低了根本装不下。

冷却塔通常设置在屋顶或地面的独立区域。对于10万平方米的办公楼，屋顶的冷却塔群大约需要200-300平方米的占地面积，高度在4-6米之间。冷却塔工作时会产生水雾和噪音，所以要远离新风口和窗户，至少保持10米以上的距离。

---

电气设备的空间布局

电力系统的基本认识

每栋大型建筑都需要一个电力“心脏”——变配电系统。电力公司输送过来的电压很高，通常是10千伏或35千伏，这个电压没法直接使用。变配电室的作用就是把高压电降低到建筑内部可用的电压。

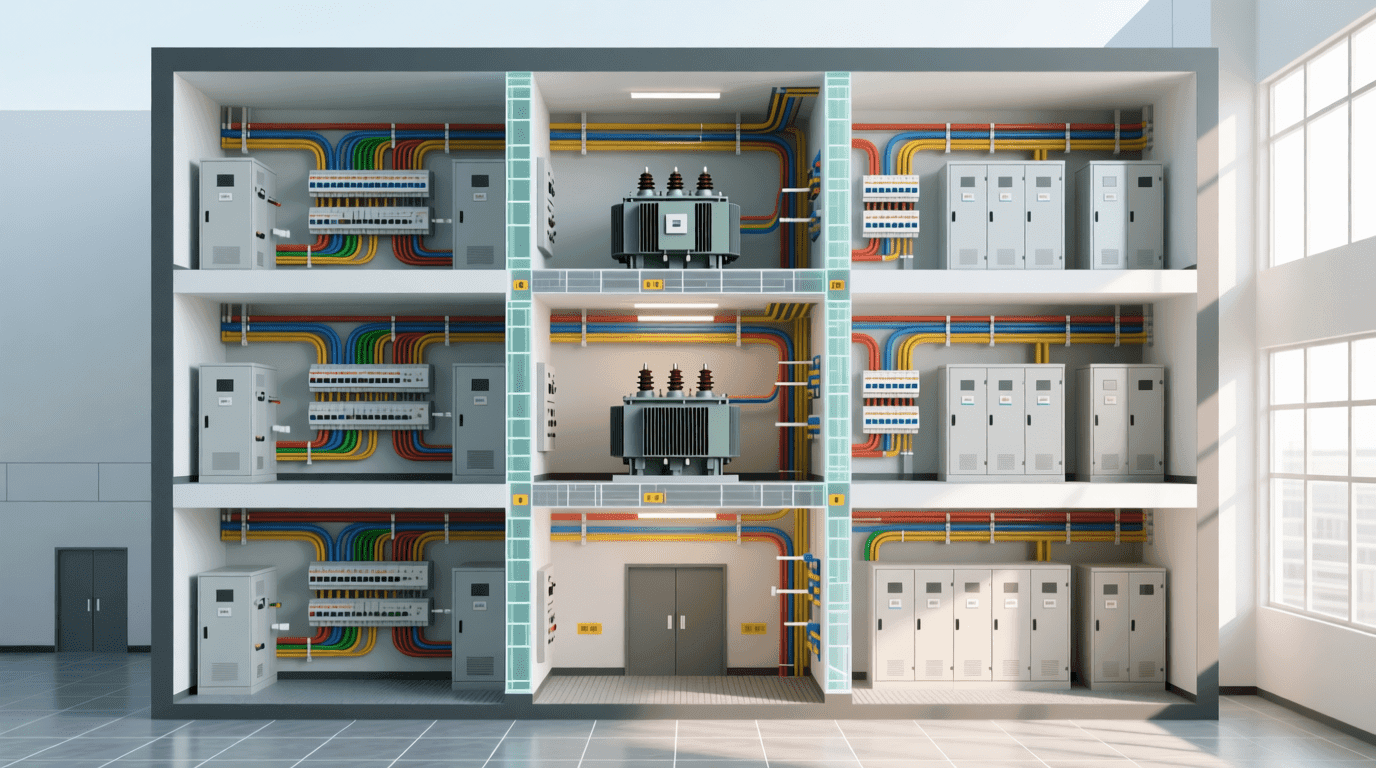

以北京某20万平方米的写字楼为例，它的变配电系统分为几个部分。首先是10千伏的进线和总配电装置，这是整个系统的源头。然后是变压器，把高压降下来。接着是低压配电室，从这里把电分送到各个楼层的配电间。最后在每个标准层还需要设置小的电气竖井，用于上下层的电缆穿行。

现代建筑对供电可靠性要求很高。一旦停电，电梯停运、空调停止、网络中断，损失巨大。所以大型建筑通常会配备应急发电机，在市电故障时自动启动，至少保证消防、应急照明、部分电梯等关键系统继续运行。

变配电室放在哪里合适

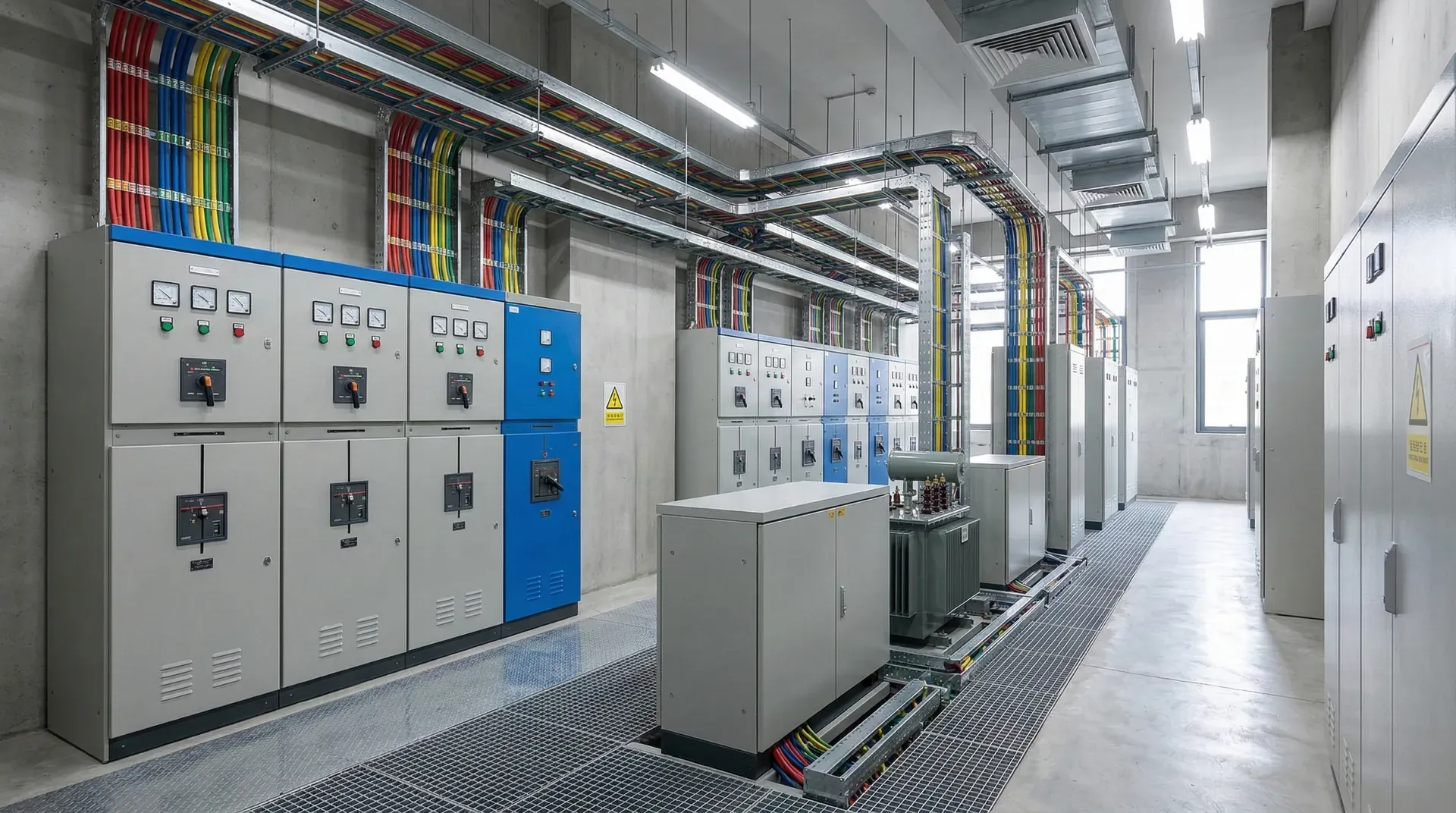

最常见的位置是地下一层或首层。深圳某写字楼群把变配电室全部设在地下一层靠近地面的位置，这样做有几个好处。首先，这里空间价值相对较低，不会造成太大的经济损失。其次，靠近地面便于电力公司的电缆引入，也方便大型设备的运输更换。最重要的是，万一设备出现问题，在地下比在高层更安全。

也有建筑把变配电室分散设置。超高层建筑如果只在底部设一个配电室，电缆需要一直输送到顶部，损耗很大。所以上海中心大厦这样的超高层会在不同楼层设置多个变配电室，每个服务周围的几十层楼。

变配电室的位置还要考虑防水问题。如果放在地下室，一定要避开容易积水的区域，地面要比周围高出一定高度。曾经有建筑因为暴雨时地下室进水，导致变配电室受损，整栋楼停电好几天。

应急发电机房也需要仔细选址。发电机工作时噪音极大，还会产生废气。最理想的位置是地面上的独立小房子，四周留出空地。如果必须放在建筑内部，一定要远离办公区和居住区，并做好隔音处理。

电气用房面积估算

不同规模建筑的电气用房面积需求可以用下表作为初步参考：

变配电室的层高一般不低于4米，因为变压器等设备本身就有2-3米高，上方还需要空间用于电缆敷设和检修。应急发电机房的层高类似，通常在4-4.5米之间。

---

核心筒与竖向服务空间

核心筒是什么

核心筒就像建筑的“脊柱”，它从底层一直延伸到顶层，集中了绝大部分的竖向交通和设备管线。走进任何一栋高层办公楼，你会发现电梯、楼梯、卫生间通常集中在一起，这个区域就是核心筒。

上海环球金融中心的核心筒设计很典型。它的核心筒位于建筑中央，包含了16部高区电梯、6部低区电梯、3个防烟楼梯间、卫生间、以及各种设备管井。这个核心筒在标准层的面积大约占到总面积的22%左右。

核心筒里的设备管井是设备系统的“血管”。给水管、排水管、空调风管、电缆桥架，都通过这些竖井在楼层之间穿行。一个典型的办公楼核心筒可能包含4-6个主要管井，每个断面大约0.5-1.5平方米。

核心筒如何布局

核心筒的位置直接影响建筑的使用效率。中央核心筒是高层办公建筑的首选，因为它让周边的使用空间保持完整，视野和采光都很好。杭州某商务大厦就采用这种布局，标准层面积2000平方米，中央核心筒占350平方米，四周是开阔的办公空间。

但中央核心筒也有缺点——它把楼层一分为二，影响空间的整体感。所以有些建筑会把核心筒偏向一侧或者设置在端部。这样虽然会牺牲一部分周边空间的采光，但能获得更大面积的连续使用空间，适合需要大空间的商业建筑或展览建筑。

住宅建筑的竖向空间布局完全不同。它不需要集中的大核心筒，而是在每两户之间设置细长的管道井，把厨卫的给排水管、燃气管都放在里面。电梯和楼梯则单独布置。这种分散式布局更适合住宅的户型要求。

从这个图可以看出，建筑越高，核心筒占的比例越大。这是因为高层建筑需要更多电梯，管井也要加粗才能满足阻力要求。有些超高层建筑的核心筒甚至占到标准层面积的30%以上。

电梯配置的基本原则

电梯数量不够，上下班高峰期等候时间过长，用户体验很差。但电梯太多又浪费空间。一般来说，办公建筑每3万平方米配置一组3-4台电梯；住宅建筑每70-80户配置一部电梯；酒店建筑每70-80间客房配置一部电梯。

电梯的轿厢尺寸也有讲究。办公建筑通常用1000-1600公斤载重的电梯，轿厢深度1.4-1.6米，宽度2.0-2.1米。住宅建筑常用800-1000公斤的电梯，轿厢略小一些。货梯则需要更大的空间，载重通常在2000公斤以上。

超高层建筑常用分区电梯策略。比如一栋60层的办公楼，可能设置低区电梯（1-20层）、中区电梯（20-40层）、高区电梯（40-60层）。低区电梯在20层以上不停，为高层乘客节省时间。这种方式可以减少约1/3的电梯数量。

---

楼层高度的组成与控制

一层楼到底有多高

从一层楼面到上一层楼面，这段距离叫层高。但层高不等于室内净高，两者之间的差值就是设备层。

以一栋普通办公楼的标准层为例，假设层高4.5米，室内净高2.8米，那么设备层就是1.7米。这1.7米空间里从下到上依次是：最底下是结构楼板，厚度通常0.12-0.15米；楼板上方是各种管线，包括空调风管、给排水管、电缆桥架、喷淋管等，这部分高度差异很大，一般需要0.5-1.0米；管线上方是吊顶龙骨和灯具，大约0.15-0.25米；最后才是吊顶面板。

商业建筑的层高往往更高。商场、餐饮空间需要营造宽敞的氛围，室内净高通常要达到3.5-4.5米，加上设备层，总层高可能达到5.5-6.5米。但层高每增加0.1米，整栋建筑的成本就会显著上升，所以必须在使用需求和经济性之间找到平衡。

设备管线如何布置

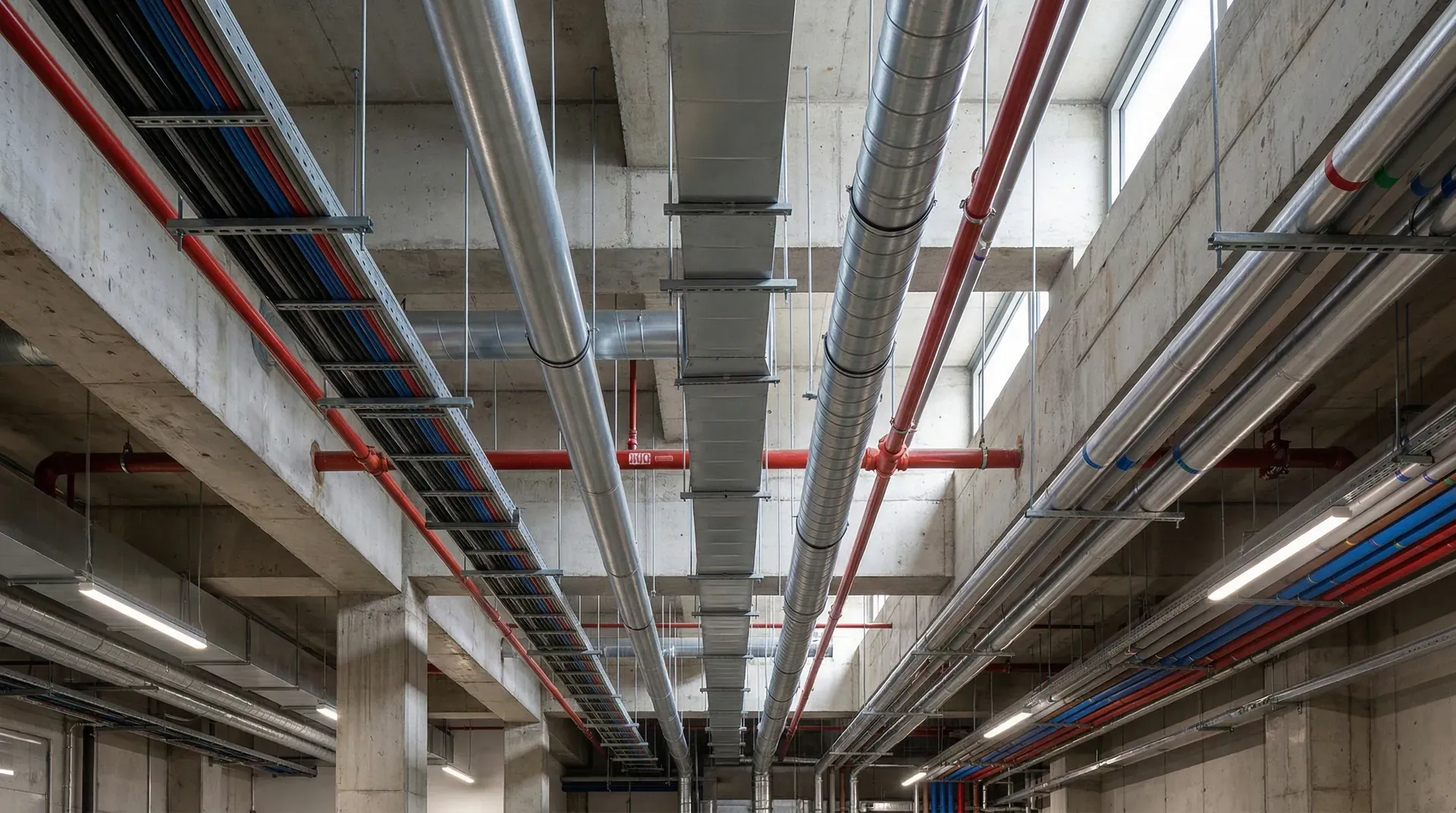

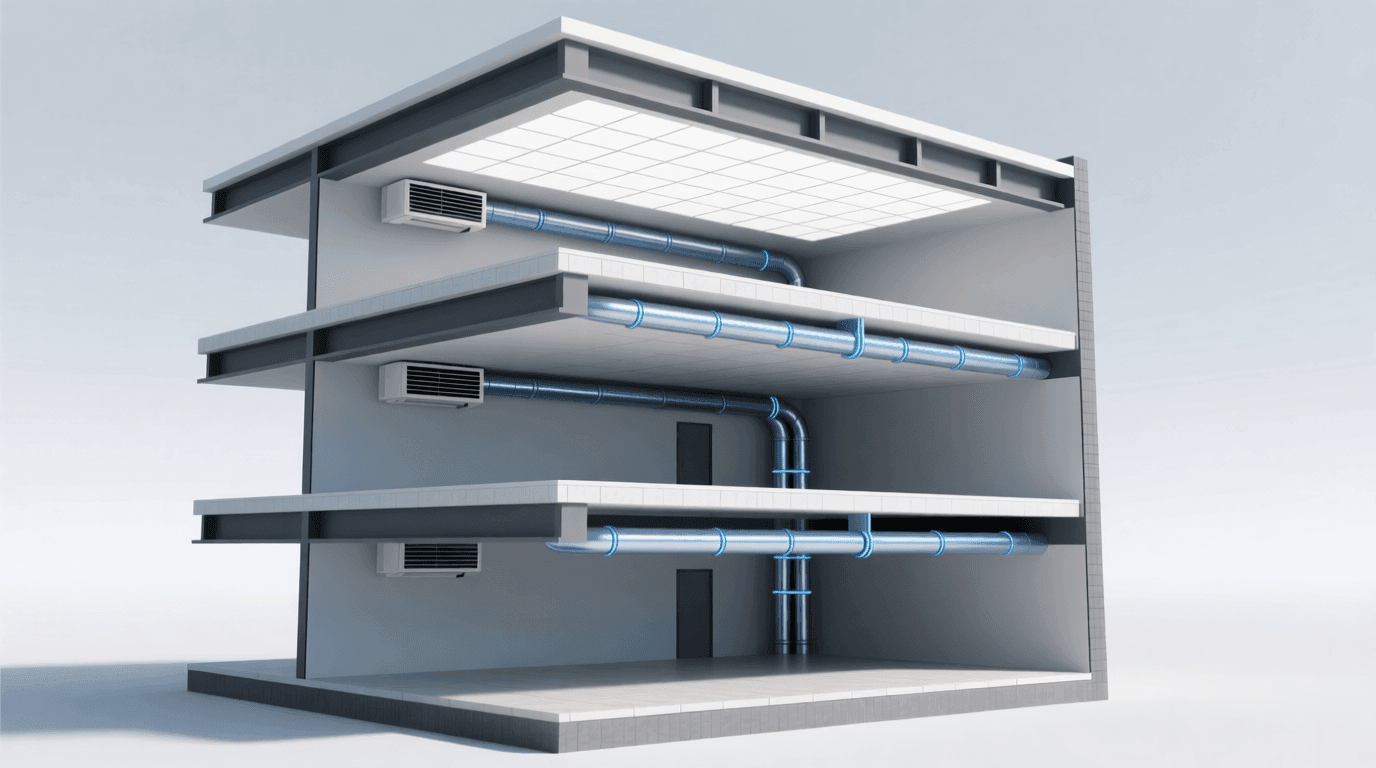

设备管线在天花板内的布置是门学问。最占空间的是空调风管，主风管的直径可能达到600-800毫米，需要尽量沿着梁下走，因为梁本身就占据高度。给水管和电缆桥架相对纤细，可以在风管之间穿插。排水管因为需要坡度，布置时要特别注意。

成都某甲级写字楼在设计时把风管的走向与结构梁的方向统一考虑。主风管平行于主梁走，支风管垂直于主梁。这样风管大部分时间都在梁间穿行，最大限度节省了设备层高度，让层高从原本需要的4.8米降到了4.5米。整栋30层的楼省下了9米高度，相当于省了2层楼。

有些建筑会采用“走廊集中式”布置。把所有主管线都集中在走廊上方，办公区天花板内保持相对简洁。这样办公区可以用较薄的吊顶甚至不吊顶，暴露结构作为装饰，既省钱又时尚。走廊的吊顶低一点，人们通常不会在意。

住宅建筑的设备层高要求相对较低。普通住宅层高2.9-3.0米就够了，因为厨卫的管线集中在管道井里，其他空间只需要布置少量电线。但高端住宅如果要做全屋中央空调和新风系统，层高也需要3.3-3.6米。

不同建筑类型的层高参考

---

设计要点与实际应用

方案阶段的估算方法

建筑师在做方案时，通常没有详细的设备参数，但需要确定设备房的位置和大小。这时候可以用一些快速估算方法。

设备房面积估算：对于办公建筑，设备房总面积（包括锅炉房、冷冻机房、热交换站、水泵房等）大约占建筑总面积的1%-1.5%。商业建筑因为冷负荷大，比例提高到1.5%-2%。住宅建筑相对较低，约0.5%-0.8%。

核心筒面积估算：20层以下的办公建筑，核心筒大约占标准层面积的15%-18%；20-40层，占18%-23%；40层以上，占23%-30%。这只是经验值，具体还要看电梯配置和平面形状。

层高确定：如果是全空调的办公建筑，层高至少4.2米，标准是4.5米，高标准项目要4.8米以上。商业建筑首层和中庭区域，层高通常是标准层的1.5-2倍。住宅建筑如果只有简单设备，2.9米够用，但要做中央空调就需要至少3.3米。

与工程师的配合要点

建筑设计不是建筑师一个人的事。在设备空间规划方面，必须和暖通工程师、电气工程师密切配合。

方案阶段，建筑师应该主动找工程师讨论几个关键问题：设备房大概需要多大？可以放在哪些位置？核心筒里的管井断面要留多大？层高定多少合适？不要等到初设甚至施工图阶段才发现设备装不下。

工程师提出的要求，建筑师要认真对待，但也可以讨论优化可能性。比如工程师说设备房需要1000平方米，建筑师可以问：如果把锅炉房和冷冻机房分开放行不行？能不能用更高效的设备来缩小面积？层高能不能通过优化管线布置来降低？

有经验的建筑师会在方案设计时就留出一些调整余地。设备房的位置和大小不要卡得太死，周围留一些灵活空间。层高宁可稍微高一点，也不要最后发现不够用。这种前期的预见性，能避免后期很多麻烦。

---

总结

大型建筑的设备空间规划，表面看似是各种管线、机房的排布和设备参数的选择，实际上却是空间设计和建筑美学的核心挑战之一。每一条管线、每一个设备间的位置，都直接影响着建筑的空间效率、舒适性和后续的运营维护。建筑师不仅要理解这些设备系统的功能逻辑，预判它们在空间层面上的需求，还要善于与结构、暖通、电气等专业工程师沟通协作，把各种复杂系统“悄无声息”地融入建筑之中。优秀的规划方案，既可以让设备空间高效利用，降低建筑能耗和运维成本，又能最大限度地释放公共和核心使用空间，提高建筑的经济价值和用户体验。

这个过程既要靠精确理性的计算——比如设备房面积、管井尺寸、最优流线等参数的把控，也需要源自设计师的创意和审美，比如如何让设备空间“隐形”，让用户在享受高品质环境时无感于背后的技术支撑。建筑师还要为未来预留弹性，比如技术升级、更换设备和改变使用功能所需的灵活性，这些都需要前瞻性的规划。

所以，当你下次走进一座设计优秀、令人舒适的大楼时，不妨停下来想一想：你身处的美好空间之下，隐藏着多少错综复杂、精妙协同的设备系统，以及建筑师们为此付出的缜密思考和创造力。这些“看不见”的细节，正是现代建筑不可或缺的隐形力量。
