数据可视化的理论基础
数据可视化不是简单的“画图”，而是一门建立在多个学科理论基础上的综合性学科。要创作出优秀的可视化作品，我们需要深入理解支撑数据可视化的理论基础。这些理论帮助我们理解人类如何感知视觉信息，如何从图形中提取信息，以及如何设计出更有效的可视化。
人类视觉感知系统的工作原理
我们的视觉系统经过数百万年的进化，已经发展出了一套高效的信息处理机制。了解这套机制，可以帮助我们更好地利用视觉通道来传递信息。
眼睛的生理结构
人眼是一个复杂的光学系统。光线通过角膜和晶状体的折射，在视网膜上形成倒立的图像。视网膜上有两种感光细胞：视杆细胞和视锥细胞。视杆细胞对光线非常敏感，主要负责在暗光环境下的视觉，但不能分辨颜色。视锥细胞对颜色敏感，主要负责在明亮环境下的视觉和颜色识别。
人类有三种类型的视锥细胞，分别对红、绿、蓝三种波长的光最敏感。这三种颜色的组合，让我们能够感知到数百万种不同的颜色。这种三色视觉系统，为我们在数据可视化中使用颜色编码提供了生理基础。

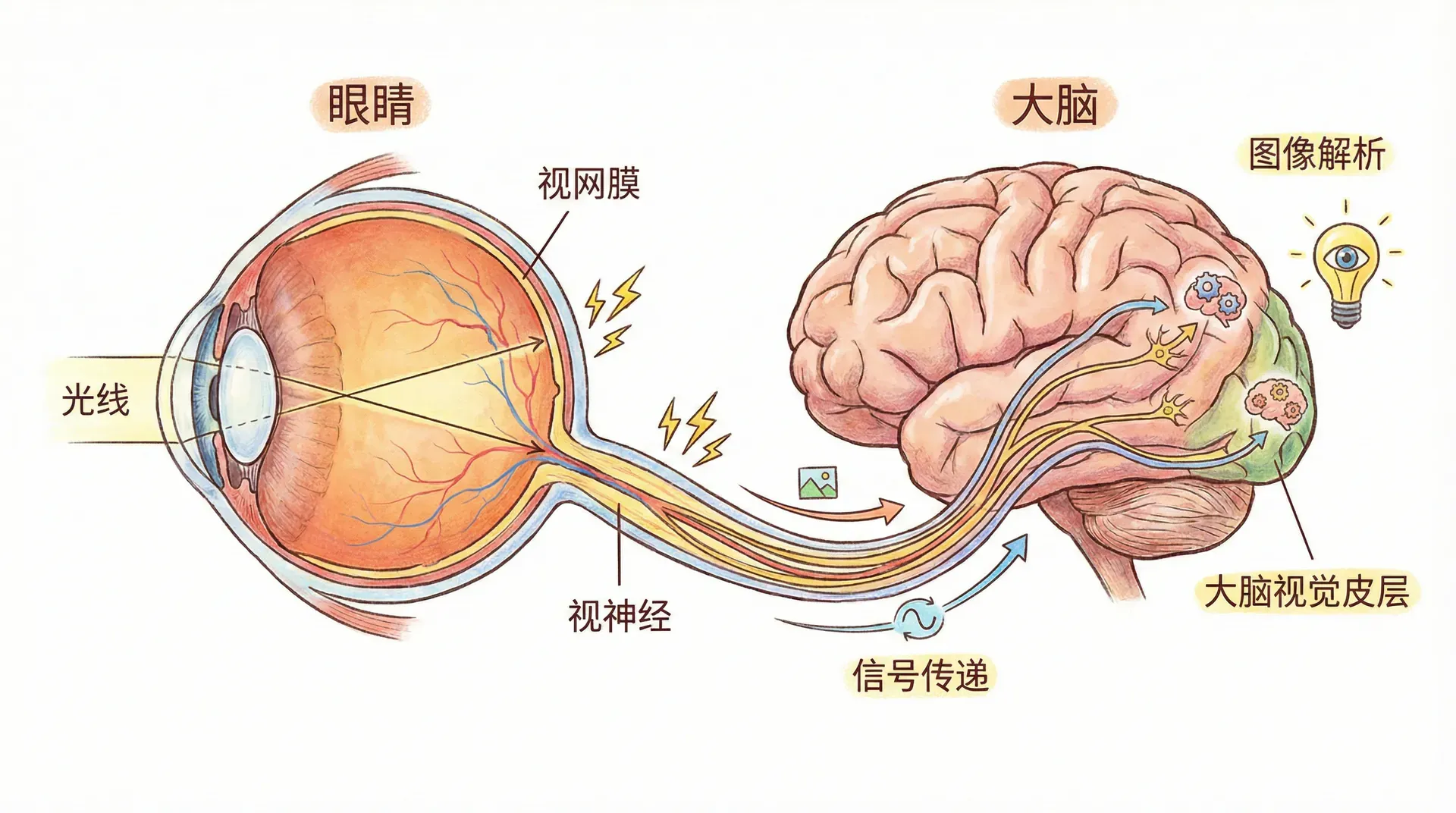

视觉信息的处理流程
视觉信息从眼睛传递到大脑，需要经过多个处理阶段。首先，视网膜上的感光细胞将光信号转换为神经信号。这些信号经过视神经传递到大脑的视觉皮层。在视觉皮层中，不同的区域负责处理不同类型的视觉信息，如形状、颜色、运动、深度等。
视觉皮层的信息处理是分层次的。初级视觉皮层主要处理基本的视觉特征，如边缘、方向、颜色等。高级视觉皮层则将这些基本特征组合起来，识别出更复杂的模式，如物体、面孔、场景等。这种层次化的处理方式，使得我们能够快速识别和理解复杂的视觉信息。
视觉注意机制
人类的视觉系统有一个重要的特点：我们无法同时关注视野中的所有信息。视觉注意机制帮助我们选择性地关注某些信息，忽略其他信息。这种机制在数据可视化中非常重要，因为我们可以通过设计来引导观众的注意力，让他们关注到最重要的信息。
视觉注意可以分为两种类型：自下而上的注意和自上而下的注意。自下而上的注意是由刺激本身的特征驱动的，比如鲜艳的颜色、大的尺寸、突然的运动等，这些特征会自动吸引我们的注意力。自上而下的注意是由我们的目标和意图驱动的，比如当我们寻找某个特定的信息时，会主动地将注意力集中在相关的区域。
在数据可视化设计中，我们可以利用这两种注意机制。通过使用醒目的颜色、加粗的字体、动画效果等，可以引导观众关注到关键信息。同时，通过合理的布局和层次结构，可以帮助观众按照我们设计的路径来浏览信息。
视觉注意机制的实际应用
应用案例1：突出关键指标
场景：在销售仪表板中，需要突出显示最重要的指标。
设计步骤：
- 识别关键信息：确定最重要的指标（如总销售额）
- 使用自下而上的注意：
- 使用大号字体（24-32px）
- 使用醒目的颜色（如蓝色 #3b82f6）
- 使用加粗字体
- 弱化次要信息：
- 次要指标使用较小字体（14-16px）
- 使用较柔和的颜色（如灰色 #6b7280）
- 测试效果：让其他人查看，确认关键信息是否突出
效果：观众会首先注意到总销售额，然后才关注其他指标。
应用案例2：引导视觉路径
场景：在报告中，需要引导观众按照特定顺序阅读。
设计步骤：
- 规划阅读路径：确定理想的阅读顺序
- 使用位置引导：
- 重要信息放在左上角（视觉焦点）
- 次要信息放在下方或右侧
- 使用视觉连接：
- 使用线条或箭头连接相关内容
- 使用颜色分组相关元素
- 测试路径：观察用户的实际阅读路径，调整设计
效果：观众会自然地按照设计的路径浏览信息。
应用案例3：动态吸引注意
场景：在交互式仪表板中，需要吸引用户注意重要变化。
设计步骤：
- 识别重要变化：确定需要突出的变化（如异常值、趋势转折）
- 使用动画效果：
- 重要数据点使用脉冲动画
- 趋势线使用绘制动画
- 使用颜色变化：
- 异常值使用警告色（如红色）
- 重要趋势使用强调色（如橙色）
- 控制动画频率：避免过度使用，只在必要时使用
效果：用户会立即注意到重要的变化和异常。
视觉注意机制设计检查清单
- 是否识别了关键信息？
- 关键信息是否通过视觉特征突出显示？
- 次要信息是否相对弱化？
- 是否避免了分散注意力的元素？
- 是否设计了清晰的视觉路径？
- 动画效果是否适度使用？

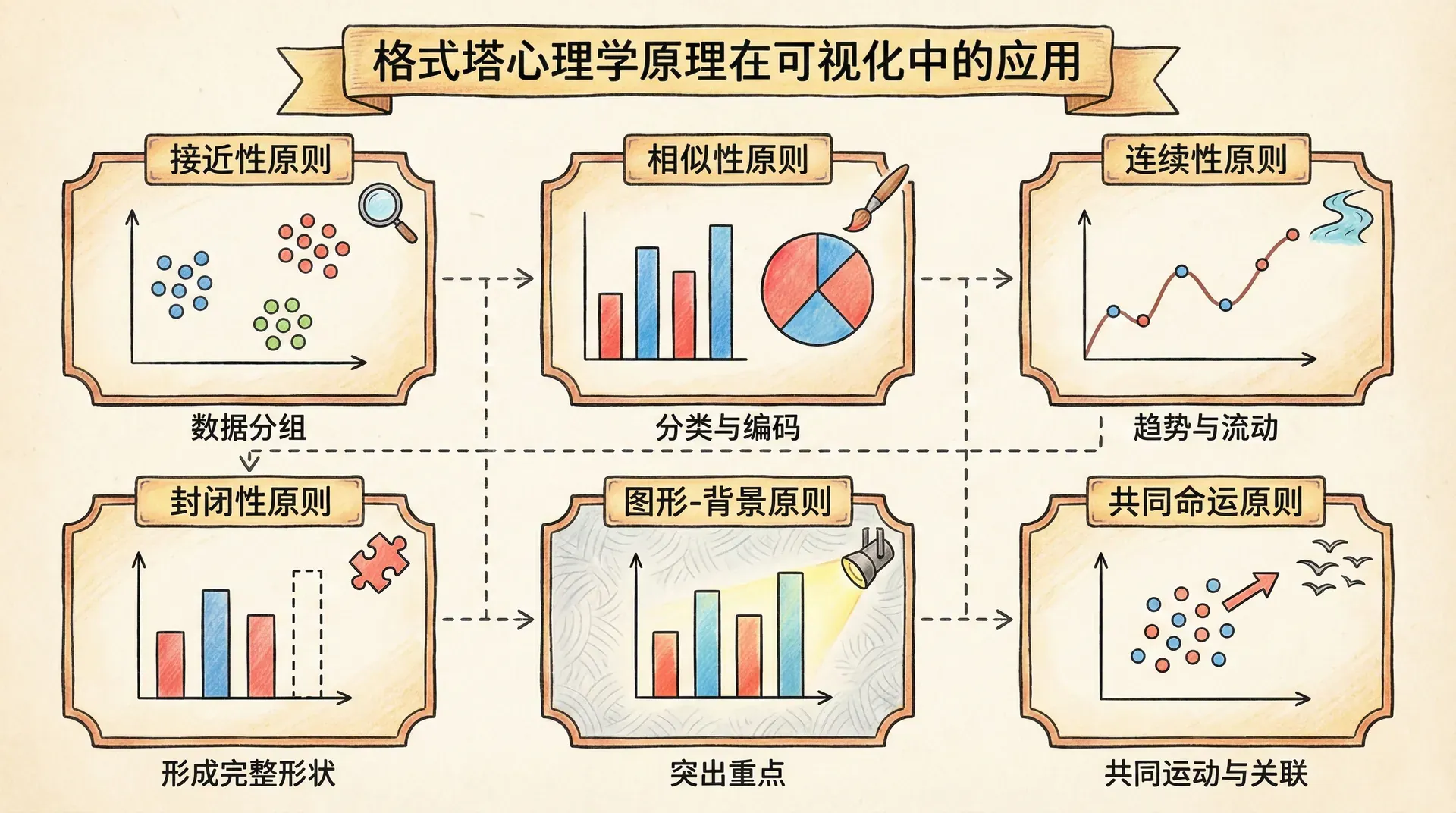

格式塔心理学原理在可视化中的应用
格式塔心理学（Gestalt Psychology）是20世纪初在德国兴起的一个心理学流派。格式塔心理学认为，人类感知不是简单地接收和处理单个刺激，而是将多个刺激组织成有意义的整体。
接近性原则
接近性原则（Principle of Proximity）指出，在空间上接近的元素会被感知为一个整体。在数据可视化中，我们可以利用这个原则来组织相关的信息。比如，在分组柱状图中，同一组的不同柱子应该靠得更近，不同组之间应该有更明显的间距。这样，观众可以更容易地识别出哪些数据属于同一组。
在表格设计中，相关的行或列应该靠得更近。在仪表板设计中，相关的指标应该放在一起。这种空间上的组织，可以帮助观众更快地理解信息的结构。
相似性原则
相似性原则（Principle of Similarity）指出，具有相似特征的元素会被感知为一个整体。这些特征包括颜色、形状、大小、方向等。在数据可视化中，我们可以通过使用相同的颜色、形状等来表示相同类型的数据。
比如，在折线图中，我们可以用相同的颜色来表示同一系列的数据点。在散点图中，我们可以用相同的形状来表示同一类别的数据。这种视觉上的一致性，可以帮助观众快速识别和比较相关的数据。
连续性原则
连续性原则（Principle of Continuity）指出，我们倾向于将连续的元素感知为一个整体。在数据可视化中，连续的线条、曲线等会被自然地感知为一个整体。这就是为什么折线图能够有效地展示趋势，因为我们的视觉系统会自动将点连接成线，形成连续的感知。
在设计中，我们可以利用连续性原则来引导观众的视线。比如，在流程图或时间线中，连续的线条可以引导观众按照特定的顺序浏览信息。
封闭性原则
封闭性原则（Principle of Closure）指出，我们倾向于将不完整的图形补充完整，感知为一个完整的形状。这个原则在图标设计、符号设计等方面特别有用。即使一个图形是不完整的，只要它足够接近一个熟悉的形状，我们的大脑就会自动补充缺失的部分。
在数据可视化中，我们可以利用这个原则来简化设计。比如，我们可以用简单的线条轮廓来表示复杂的形状，观众会自动补充完整的图像。
图形-背景原则
图形-背景原则（Figure-Ground Principle）指出，我们倾向于将视觉场景分为图形（前景）和背景两部分。图形是我们关注的主要对象，背景是次要的、衬托性的。在数据可视化中，我们需要明确什么是图形，什么是背景。
数据本身应该是图形，应该突出显示。坐标轴、网格线、标签等辅助元素应该是背景，应该相对弱化。如果背景过于突出，会干扰对主要数据的感知。这就是为什么在专业的数据可视化中，网格线通常使用浅色，坐标轴使用细线，而数据使用醒目的颜色和粗线。
共同命运原则
共同命运原则（Principle of Common Fate）指出，朝同一方向运动的元素会被感知为一个整体。这个原则在动态可视化中特别重要。在动画或交互式可视化中，同时运动的元素会被自然地感知为相关的。
比如，在展示数据变化过程的动画中，同时变化的数据点会被感知为一个整体。在交互式可视化中，同时响应用户操作的元素也会被感知为相关的。
格式塔原理综合应用案例
案例：设计销售对比仪表板
目标：创建一个展示不同产品在不同地区销售额的仪表板。
应用格式塔原理的设计步骤：
步骤1：应用接近性原则
- 将同一产品的数据放在一起
- 同一地区的产品数据靠近显示
- 不同产品组之间留出明显间距
步骤2：应用相似性原则
- 同一产品使用相同颜色
- 同一地区使用相同形状标记
- 保持视觉一致性
步骤3：应用连续性原则
- 使用线条连接相关数据
- 使用流程引导视觉路径
- 保持视觉连贯性
步骤4：应用图形-背景原则
- 数据使用醒目的颜色（图形）
- 背景使用浅色（背景）
- 网格线使用很浅的颜色
步骤5：应用共同命运原则
- 在交互时，相关元素同时响应
- 在动画中，相关数据同时变化
最终效果：观众能够快速理解产品与地区的关系，识别关键模式。
格式塔原理设计检查清单
- 相关元素是否在空间上接近？
- 相同类型的数据是否使用相似的特征？
- 是否使用了连续性来引导视觉？
- 图形和背景是否清晰区分？
- 交互时相关元素是否同时响应？

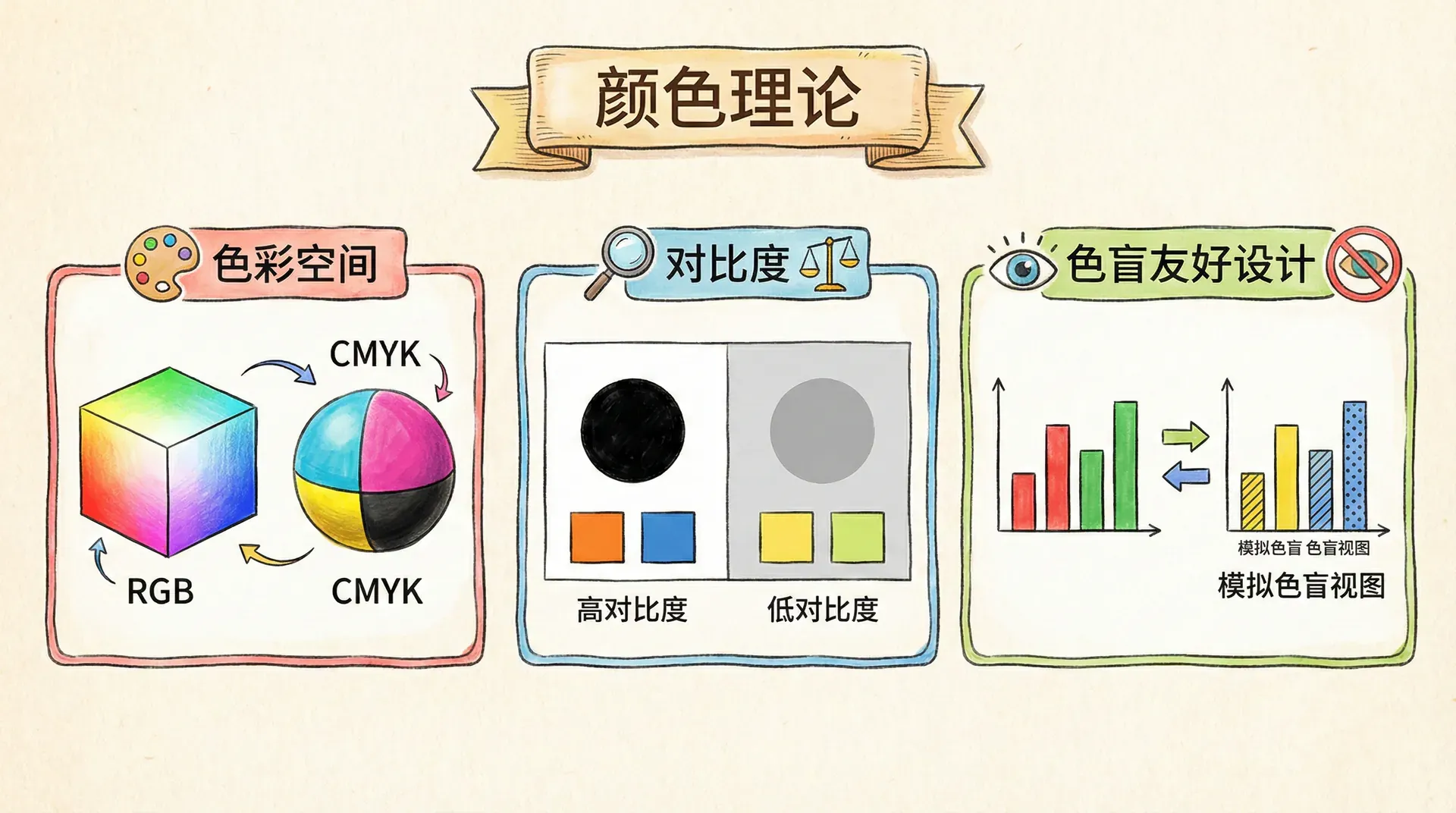

颜色理论
颜色是数据可视化中最常用的视觉通道之一。从上面的案例中，我们看到了颜色在吸引注意力、区分数据、表达情感等方面的重要作用。下面我们将深入探讨颜色理论，帮助你设计出既美观又有效的可视化。
色彩空间
色彩空间是描述颜色的数学模型。不同的色彩空间有不同的用途和特点。在数据可视化中，我们最常用的是RGB色彩空间和HSL色彩空间。
RGB色彩空间基于红（Red）、绿（Green）、蓝（Blue）三种原色的组合。这是计算机显示和数字图像处理中最常用的色彩空间。RGB色彩空间的优点是直观，容易理解，但缺点是对于人类感知来说不够直观。在RGB色彩空间中，两个颜色在数值上接近，并不意味着它们在视觉上接近。
HSL色彩空间基于色相（Hue）、饱和度（Saturation）、亮度（Lightness）三个维度。这个色彩空间更符合人类对颜色的感知。色相决定了颜色的种类（红、橙、黄、绿、蓝、紫等），饱和度决定了颜色的鲜艳程度，亮度决定了颜色的明暗程度。
在数据可视化中，选择不同的色彩空间会产生不同的效果。如果我们要表示有序的数据（如温度、高度等），应该使用HSL色彩空间，通过调整亮度或色相来创建有序的颜色序列。如果我们要表示分类的数据，可以使用RGB色彩空间，选择在视觉上差异明显的颜色。
颜色对比度
颜色对比度是指两个颜色在视觉上的差异程度。足够的对比度对于可读性至关重要。如果文字颜色和背景颜色的对比度不够，文字就会难以阅读。
对比度可以用数值来表示。Web内容无障碍指南（WCAG）建议，正常文字与背景的对比度至少应该达到4.5:1，大号文字至少应该达到3:1。在数据可视化中，我们也应该遵循这些标准，确保图表中的文字、数据点等元素与背景有足够的对比度。
对比度不仅影响可读性，还影响信息的传达。如果两个数据系列的颜色对比度不够，观众就难以区分它们。在设计中，我们应该确保不同数据系列之间有足够的颜色对比度。
色盲友好设计
色盲（Color Blindness）是一种常见的视觉缺陷，大约8%的男性和0.5%的女性患有某种形式的色盲。最常见的色盲类型是红绿色盲，患者难以区分红色和绿色。在数据可视化中，如果我们只使用红色和绿色来区分数据，色盲用户就无法正确理解图表。
色盲友好设计有几种策略。第一种是避免使用红绿组合。可以使用其他颜色组合，如蓝橙、紫黄等。第二种是不仅使用颜色，还使用其他视觉特征来区分数据，如形状、纹理、标签等。第三种是使用专门为色盲设计的颜色方案，如ColorBrewer提供的色盲友好调色板。
在设计中，我们应该始终考虑色盲用户的需求。这不仅是一个可访问性问题，也是一个设计质量问题。一个真正优秀的可视化作品，应该能够让所有用户都能正确理解。
颜色选择实用工具和技巧
工具1：ColorPicker
下面是我们提供的一个颜色选择工具：
顺序色方案（Sequential）：适合有序数据
- 从浅到深表示从小到大
- 示例：温度、高度、密度
发散色方案（Diverging）：适合有正负值的数据
- 中间色表示适中，两端色表示极端
- 示例：温度偏差、增长率
分类色方案（Qualitative）：适合分类数据
- 颜色差异明显，易于区分
- 示例：产品类别、地区
工具2：在线对比度检查器
- 选择前景色和背景色
- 查看对比度比率
- 确保达到4.5:1（正常文字）或3:1（大号文字）
色盲友好设计实践
实践1：避免红绿组合
- 错误：使用红色和绿色区分正负值
- 正确：使用蓝色和橙色，或使用形状+颜色
实践2：使用多种视觉特征
不仅使用颜色，还结合：
- 形状：圆形、方形、三角形
- 纹理：实心、条纹、点状
- 标签：文字标注

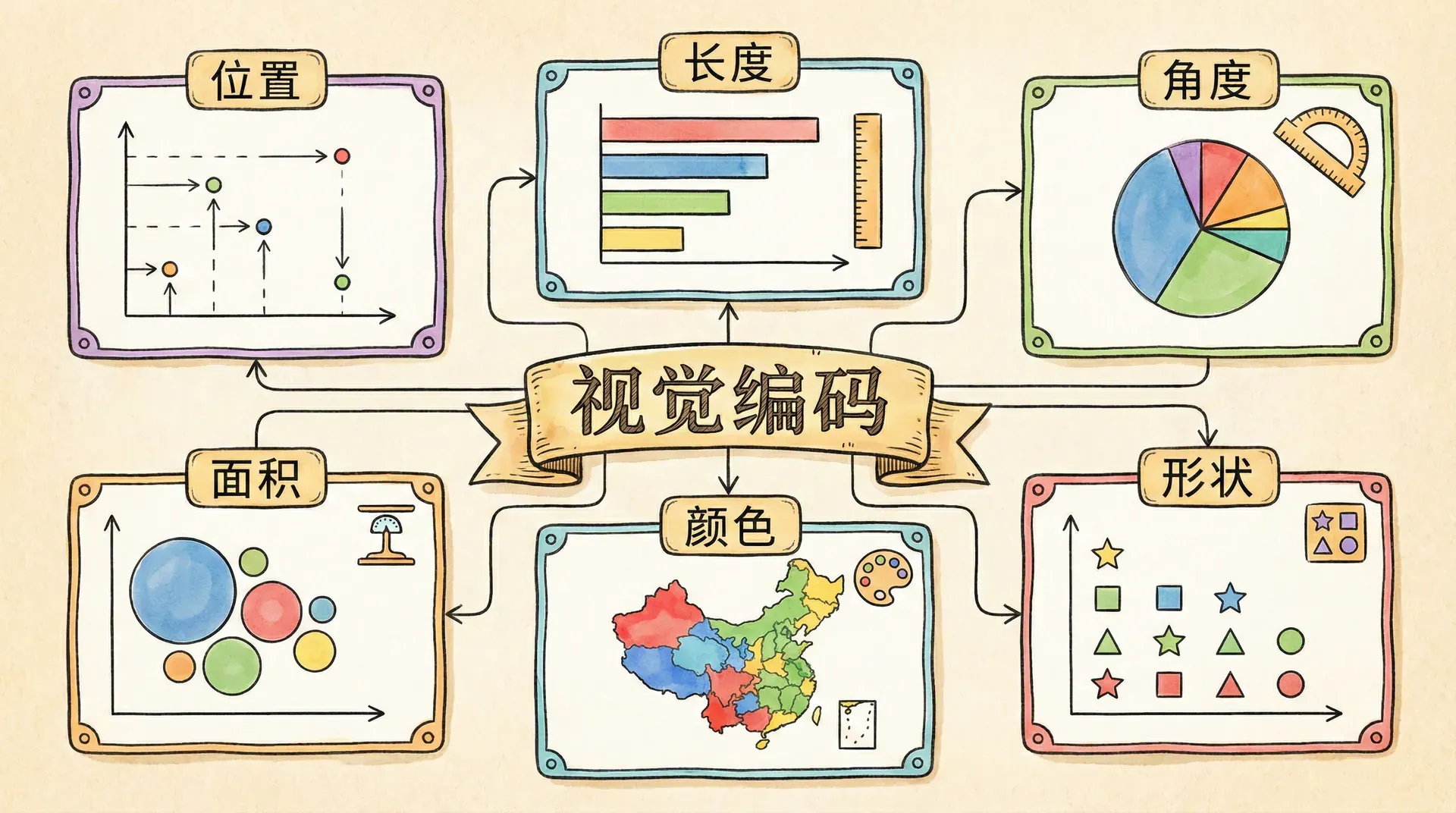

视觉编码
位置编码
位置是最精确的视觉通道。人类视觉系统对位置的感知非常准确，我们能够精确地比较两个元素的位置关系。在数据可视化中，位置编码是最常用的编码方式之一。
在散点图中，我们使用位置来编码两个数值变量。在柱状图中，我们使用位置来编码分类变量，使用高度来编码数值变量。在折线图中，我们使用位置来编码时间和数值的关系。
位置编码的优势在于精确性和直观性。观众可以准确地读取数值，也可以直观地比较不同数据的大小关系。位置编码的局限性在于，它只能同时编码有限数量的维度。在二维平面上，我们最多只能同时编码两个位置维度。
长度编码
长度是另一个精确的视觉通道。我们能够准确地比较两个元素的长度。在柱状图和条形图中，我们使用长度来编码数值。长度编码的优势在于直观性和精确性，观众可以很容易地比较不同数据的大小。
长度编码需要注意方向。水平长度和垂直长度的感知略有不同。一般来说，垂直长度（高度）在比较时更容易，因为我们可以直接比较顶部的位置。水平长度（宽度）在比较时相对困难一些，因为我们需要比较右端的位置。
角度编码
角度编码主要用于饼图和环形图。我们使用角度的大小来编码数值的比例。角度编码的优势在于能够直观地展示部分与整体的关系。观众可以很容易地看出哪个部分最大，哪个部分最小。
角度编码的局限性在于，人类对角度的感知不如对长度和位置的感知准确。特别是当角度接近时，我们很难准确地区分它们。因此，当需要精确比较数值时，应该优先使用长度编码而不是角度编码。
面积编码
面积编码使用图形的大小来编码数值。在气泡图中，我们使用圆的大小来编码第三个维度。面积编码的优势在于能够同时编码多个维度，在同一个图表中展示更多的信息。
面积编码的局限性在于，人类对面积的感知不如对长度的感知准确。特别是当面积差异较大时，我们往往会低估大面积的相对大小。比如，一个面积是另一个面积两倍的圆，在视觉上可能看起来只大了一点点。这是因为面积是长度的平方，所以面积翻倍只需要长度增加约41%。
颜色编码
颜色编码是数据可视化中最常用的编码方式之一。颜色可以编码多种类型的信息：分类信息、有序信息、数值信息等。
对于分类数据，我们使用不同的色相来区分不同的类别。对于有序数据，我们使用亮度的变化或色相的变化来创建有序的颜色序列。对于数值数据，我们使用连续的颜色渐变来编码数值的大小。
颜色编码的优势在于能够同时编码多个维度，而且颜色具有很强的视觉吸引力。颜色编码的局限性在于，颜色的选择需要谨慎，需要考虑对比度、色盲友好性等因素。
形状编码
形状编码使用不同的形状来区分不同的类别。在散点图中，我们可以使用不同的形状来编码分类变量。形状编码的优势在于，它不依赖于颜色，可以与颜色编码结合使用，创建更丰富的视觉区分。
形状编码的局限性在于，形状的种类有限，而且有些形状在视觉上过于相似，难以区分。在选择形状时，应该选择在视觉上差异明显的形状，如圆形、方形、三角形等。
视觉通道的选择原则
在选择视觉通道时，我们需要考虑数据的类型、精度要求、编码效率等因素。一般来说，对于需要精确比较的数值数据，应该优先使用位置和长度编码。对于分类数据，可以使用颜色和形状编码。对于需要展示多个维度的数据，可以组合使用多个视觉通道。
视觉通道有不同的精度等级。位置和长度是最精确的，适合编码需要精确比较的数据。角度和面积是中等精度的，适合编码需要大致比较的数据。颜色和形状的精度相对较低，适合编码分类数据或作为辅助编码。
视觉编码选择决策流程
在实际设计中，我们可以按照以下流程来选择视觉编码：
步骤1：分析数据类型
问题：数据是什么类型？
- 分类数据：使用颜色、形状编码
- 有序数据：使用位置、长度、亮度编码
- 数值数据：使用位置、长度、面积编码
- 时间数据：使用位置（时间轴）编码
步骤2：确定精度要求
问题：需要多精确的比较？
- 精确比较：使用位置、长度编码
- 大致比较：使用角度、面积编码
- 分类区分：使用颜色、形状编码
步骤3：考虑维度数量
问题：需要编码几个维度？
- 1-2个维度：使用位置、长度
- 3个维度：位置+颜色，或位置+大小
- 4+个维度：组合多个视觉通道
步骤4：选择编码方式
根据以上分析，选择最合适的编码方式。
视觉编码案例
案例1：销售数据可视化
数据：产品、销售额、利润、地区
编码方案：
- 产品（分类）：使用颜色编码（不同产品不同颜色）
- 销售额（数值，需要精确）：使用位置编码（柱状图高度）
- 利润（数值，次要）：使用颜色亮度编码（利润越高颜色越深）
- 地区（分类，辅助）：使用形状编码（不同地区不同形状）
可视化类型：分组柱状图，颜色表示产品，形状表示地区，高度表示销售额，颜色深度表示利润。
案例2：时间序列数据可视化
数据：时间、销售额、产品类别
编码方案：
- 时间（有序）：使用位置编码（X轴位置）
- 销售额（数值，需要精确）：使用位置编码（Y轴位置）
- 产品类别（分类）：使用颜色编码（不同类别不同颜色）
可视化类型：多线图，X轴时间，Y轴销售额，不同颜色的线表示不同产品。
案例3：多维数据可视化
数据：GDP、人均收入、人口、国家
编码方案：
- GDP（数值）：使用位置编码（X轴）
- 人均收入（数值）：使用位置编码（Y轴）
- 人口（数值，次要）：使用面积编码（气泡大小）
- 国家（分类）：使用颜色编码（不同国家不同颜色）
可视化类型：气泡图，位置编码GDP和人均收入，大小编码人口，颜色编码国家。

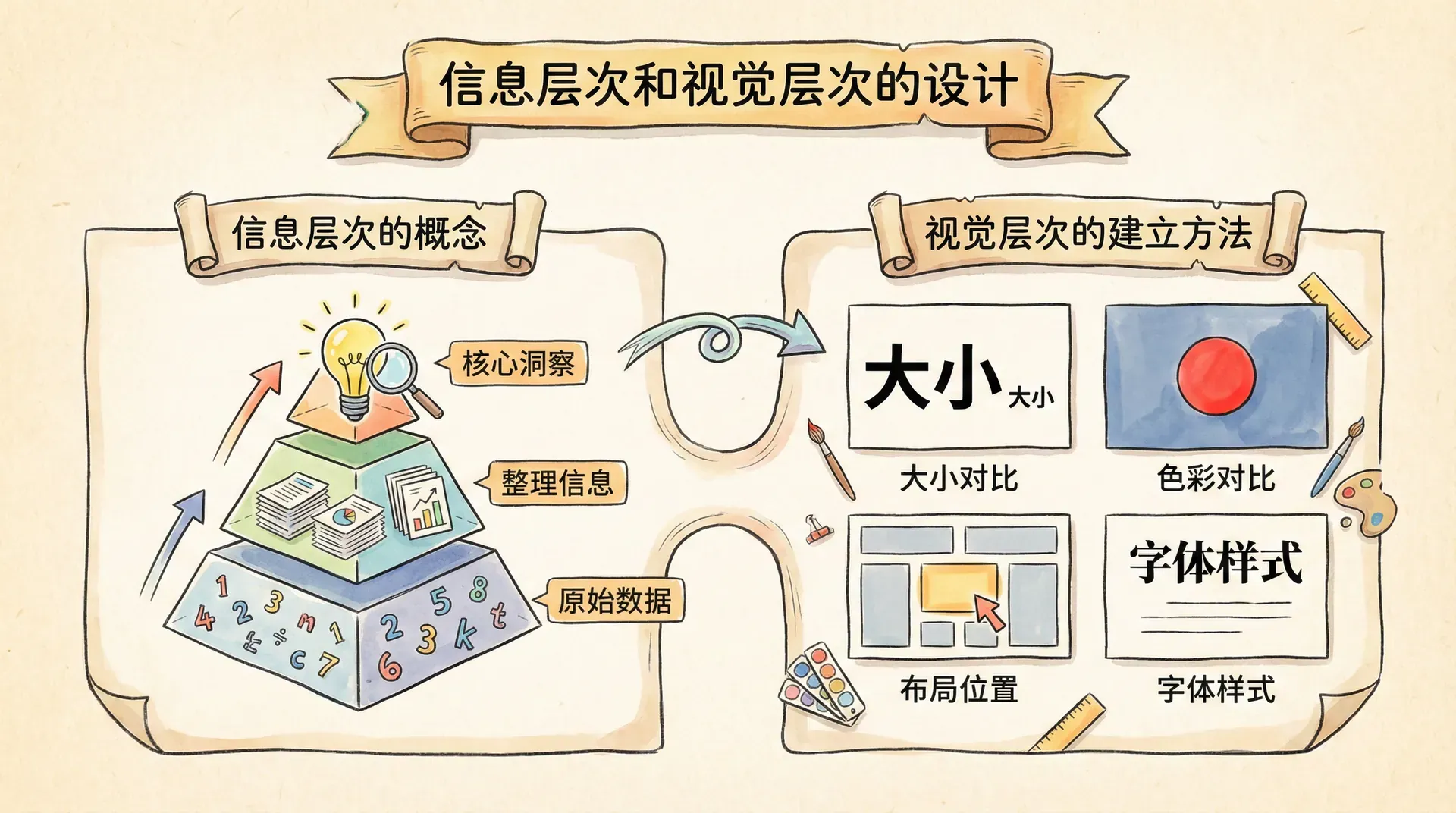

信息层次和视觉层次的设计
在数据可视化中，不同的信息具有不同的重要性。我们需要通过视觉设计来建立清晰的层次结构，让观众能够按照重要性顺序来浏览信息。
信息层次的概念
信息层次是指信息在重要性上的分层。在数据可视化中，主要数据是最重要的，应该最突出。辅助信息如坐标轴、标签、图例等是次要的，应该相对弱化。背景信息如网格线、背景色等是最不重要的，应该最弱化。
建立清晰的信息层次，可以帮助观众快速找到最重要的信息，避免被次要信息干扰。如果所有信息都同样突出，观众就会感到困惑，不知道应该关注什么。
视觉层次的建立方法
视觉层次可以通过多种方式来建立。最常用的方法包括：大小、颜色、位置、对比度等。
大小是建立层次最直接的方法。重要的信息应该更大，次要的信息应该更小。在图表中，主要数据应该使用较大的标记、较粗的线条，辅助元素应该使用较小的字体、较细的线条。
颜色也是建立层次的有效方法。重要的信息应该使用醒目的颜色，次要的信息应该使用相对柔和的颜色。在图表中，数据应该使用饱和度高、对比度强的颜色，背景应该使用饱和度低、对比度弱的颜色。
位置也可以用来建立层次。重要的信息应该放在视觉中心或上方，次要的信息应该放在边缘或下方。在仪表板设计中，最重要的指标应该放在左上角，因为这是观众首先看到的位置。
对比度是建立层次的另一个重要方法。重要的信息应该与背景有强烈的对比，次要的信息应该与背景有较弱的对比。通过调整对比度，我们可以控制信息的突出程度。
在建立视觉层次时，要避免过度设计。过多的视觉强调会让设计变得混乱，反而影响信息的传达。简洁明了的设计往往更有效。
认知负荷理论在可视化中的应用
认知负荷理论（Cognitive Load Theory）是教育心理学中的一个重要理论，它也可以应用到数据可视化设计中。认知负荷是指人在处理信息时大脑需要消耗的认知资源。
认知负荷的类型
认知负荷可以分为三种类型：内在认知负荷、外在认知负荷和有效认知负荷。内在认知负荷是由学习材料本身的复杂性决定的，是不可避免的。外在认知负荷是由不当的教学设计引起的，是可以避免的。有效认知负荷是指用于理解和学习新知识的认知资源。
在数据可视化中，我们也需要考虑这些认知负荷。数据本身的复杂性决定了内在认知负荷，这是不可避免的。但我们可以通过好的设计来减少外在认知负荷，增加有效认知负荷。
减少外在认知负荷
外在认知负荷是由不当的设计引起的。在数据可视化中，常见的外在认知负荷来源包括：混乱的布局、不一致的设计、不必要的装饰、难以理解的符号等。
为了减少外在认知负荷，我们应该：保持设计的一致性，使用清晰的布局，去除不必要的装饰，使用直观的符号和标签。一个简洁、清晰、一致的设计，可以让观众将更多的认知资源用于理解数据本身，而不是理解设计。
增加有效认知负荷
有效认知负荷是指用于理解和学习新知识的认知资源。在数据可视化中，我们可以通过好的设计来引导观众进行深度的思考和分析。
比如，通过合理的交互设计，可以让观众主动探索数据，发现数据中的规律。通过适当的标注和说明，可以帮助观众理解数据的含义和背景。通过故事化的叙述，可以引导观众按照逻辑顺序来理解数据。
案例：简化复杂仪表板
问题：仪表板信息过多，用户难以理解。
应用认知负荷理论的设计步骤：
步骤1：减少外在认知负荷
- 统一设计语言：所有图表使用相同的颜色、字体、样式
- 简化布局：使用网格系统，保持对齐
- 去除装饰：删除不必要的3D效果、阴影等
- 清晰标签：使用简洁、明确的标签
步骤2：优化信息组织
- 分层展示：默认显示概览，详情通过交互查看
- 分组相关：相关指标放在一起
- 逻辑顺序：按照逻辑顺序组织信息
步骤3：增加有效认知负荷
- 交互探索：让用户主动探索数据
- 适当标注：标注关键数据和异常
- 故事引导：通过故事引导理解
效果：用户能够更快理解仪表板，减少认知负担。
小结
数据可视化的理论基础涉及多个学科，包括视觉感知、认知心理学、色彩理论等。理解这些理论基础，可以帮助我们设计出更有效、更美观、更易理解的可视化作品。 在实际设计中，我们需要综合考虑这些理论，根据具体的数据和场景，选择最合适的设计方案。理论是指导，实践是检验。只有通过大量的实践，我们才能真正掌握这些理论，创作出优秀的可视化作品。
在接下来的课程中，我们将学习如何将这些理论应用到实际的可视化设计中，学习不同类型的数据应该使用什么样的可视化方法，学习如何使用各种工具来创建可视化作品。
