运动电荷的辐射

核电站的反应堆水池中，有时能看见一种神秘的蓝色光芒，即使整个厂房陷入黑暗，那片冷蓝依然稳定地发光。这不是荧光，也不是普通的化学发光，而是高速带电粒子穿越水中时发出的辐射——切连科夫辐射。与此同时，世界各地的同步辐射光源设施中，被加速到接近光速的电子在弯转磁铁的作用下沿圆弧飞行，向外辐射出强度极高、覆盖从红外到X射线宽广频段的电磁波，成为现代材料科学、生物学和医学研究不可或缺的工具。这些现象都指向同一个核心问题：带电粒子在运动时，尤其是在加速运动时，如何产生电磁辐射？

李纳-维谢尔势

静止点电荷在空间中激发的电势由库仑定律描述，然而当电荷运动起来，情况就变得微妙得多。电荷位置的变化不能瞬时传遍空间，信息以光速传播——观察者在某一时刻感受到的电磁势，对应的是电荷在稍早时刻（称为推迟时刻）所处的位置。

设点电荷 $q$ 在空间中沿轨迹 $\mathbf{r}_s(t)$ 运动，速度为 $\mathbf{v}(t)$ 。在推迟时刻 $t_{\rm ret}$ 时，电荷位于 $\mathbf{r}_s(t_{\rm ret})$ ，到场点 $\mathbf{r}$ 的距离为 $R = |\mathbf{r} - \mathbf{r}_s(t_{\rm ret})|$ ，方向单位矢量为 $\hat{\mathbf{n}} = (\mathbf{r} - \mathbf{r}_s)/R$ ，电荷速度对应的无量纲量为 $\boldsymbol{\beta} = \mathbf{v}/c$ 。法国物理学家李纳（Liénard）和德国物理学家维谢尔（Wiechert）在1898–1900年分别独立推导出运动点电荷的推迟势：

\varphi(\mathbf{r},t) = \frac{q}{4\pi\varepsilon_0}\frac{1}{R(1 - \hat{\mathbf{n}}\cdot\boldsymbol{\beta})}\bigg|_{t_{\rm ret}}

\mathbf{A}(\mathbf{r},t) = \frac{\mu_0 q}{4\pi}\frac{\mathbf{v}}{R(1 - \hat{\mathbf{n}}\cdot\boldsymbol{\beta})}\bigg|_{t_{\rm ret}}

分母中出现的因子 $(1 - \hat{\mathbf{n}}\cdot\boldsymbol{\beta})$ 是李纳-维谢尔势的核心特征，称为推迟因子。当电荷向观察者方向运动时， $\hat{\mathbf{n}}\cdot\boldsymbol{\beta} > 0$ ，分母减小，势被增强；当电荷背向观察者运动时，分母增大，势被减弱。这种因速度引起的势的变化类似声学中的多普勒效应，实质上是电磁信号的推迟效应在运动源上的体现。

推迟时刻 $t_{\rm ret}$ 由方程 $t_{\rm ret} = t - R(t_{\rm ret})/c$ 隐式确定，即电磁信号从电荷位置出发恰好在时刻到达场点。推迟效应是因果律在电动力学中的直接体现：任何物理影响的传播速度不超过光速。

运动电荷的电磁场

对李纳-维谢尔势取梯度和旋度，可以得到运动点电荷的完整电场和磁场。推导过程中需要对推迟时刻的隐式依赖性进行处理，最终结果分为两部分：

\mathbf{E}(\mathbf{r},t) = \frac{q}{4\pi\varepsilon_0}\left[\frac{(\hat{\mathbf{n}}-\boldsymbol{\beta})(1-\beta^2)}{R^2(1-\hat{\mathbf{n}}\cdot\boldsymbol{\beta})^3}\right]_{t_{\rm ret}} + \frac{q}{4\pi\varepsilon_0 c}\left[\frac{\hat{\mathbf{n}}\times\left[(\hat{\mathbf{n}}-\boldsymbol{\beta})\times\dot{\boldsymbol{\beta}}\right]}{R(1-\hat{\mathbf{n}}\cdot\boldsymbol{\beta})^3}\right]_{t_{\rm ret}}

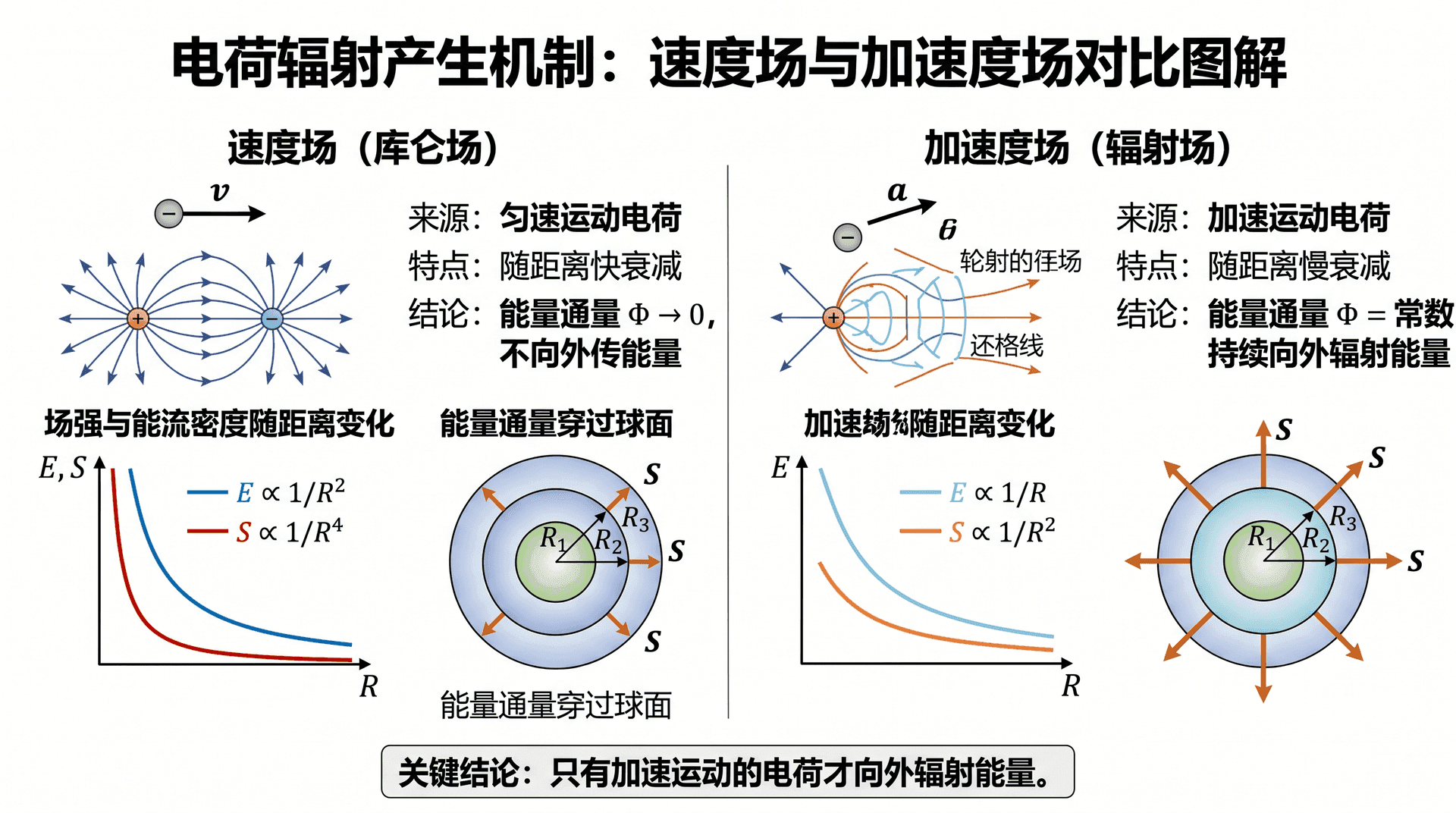

等式右边第一项正比于 $1/R^2$ ，与速度有关而与加速度无关，称为速度场（又称为库仑场或近场）；第二项正比于 $1/R$ ，包含加速度 $\dot{\boldsymbol{\beta}}$ ，称为加速度场（又称辐射场或远场）。

速度场的能流密度随距离按 $1/R^4$ 衰减，穿过以电荷为圆心任意半径球面的能量通量随距离趋于零——速度场不携带净能量向外传播。加速度场的能流密度随距离按 $1/R^2$ 衰减，穿过任意半径球面的能量通量为常数，能量持续向外辐射。因此，只有加速运动的电荷才向外辐射能量，匀速运动的电荷不辐射。

拉莫公式与辐射功率

非相对论情形下（ $v \ll c$ ，即 $\beta \ll 1$ ），加速度场简化，推迟因子近似为 1，辐射功率的计算大幅简化。将加速度场的坡印廷矢量在全空间积分，得到加速电荷辐射的总功率：

P = \frac{q^2 a^2}{6\pi\varepsilon_0 c^3}

这就是拉莫（Larmor）公式，由英国物理学家拉莫于1897年导出。式中 $a$ 为电荷的加速度大小， $c$ 为光速， $\varepsilon_0$ 为真空电容率。

例题一　一个氢原子中的电子（ $m_e = 9.11\times10^{-31}\ \mathrm{kg}$ ， $q_e = 1.6\times10^{-19}\ \mathrm{C}$ ）以半径做圆周运动（玻尔模型），轨道速度约为。求电子的向心加速度及其辐射功率。

向心加速度：

a = \frac{v^2}{r} = \frac{(2.2\times10^6)^2}{5.3\times10^{-11}} \approx 9.1\times10^{22}\ \mathrm{m/s^2}

辐射功率：

P = \frac{q_e^2 a^2}{6\pi\varepsilon_0 c^3} = \frac{(1.6\times10^{-19})^2\times(9.1\times10^{22})^2}{6\pi\times8.85\times10^{-12}\times(3\times10^8)^3} \approx 4.7\times10^{-8}\ \mathrm{W}

这个功率虽然微小，但按经典模型估计，原子的轨道能量 $E \approx -13.6\ \mathrm{eV} \approx -2.2\times10^{-18}\ \mathrm{J}$ 将在约 $5\times10^{-11}\ \mathrm{s}$ 内辐射殆尽，电子会螺旋坠入原子核。这正是经典电动力学面临的原子稳定性危机，直到量子力学的出现才得以解决。

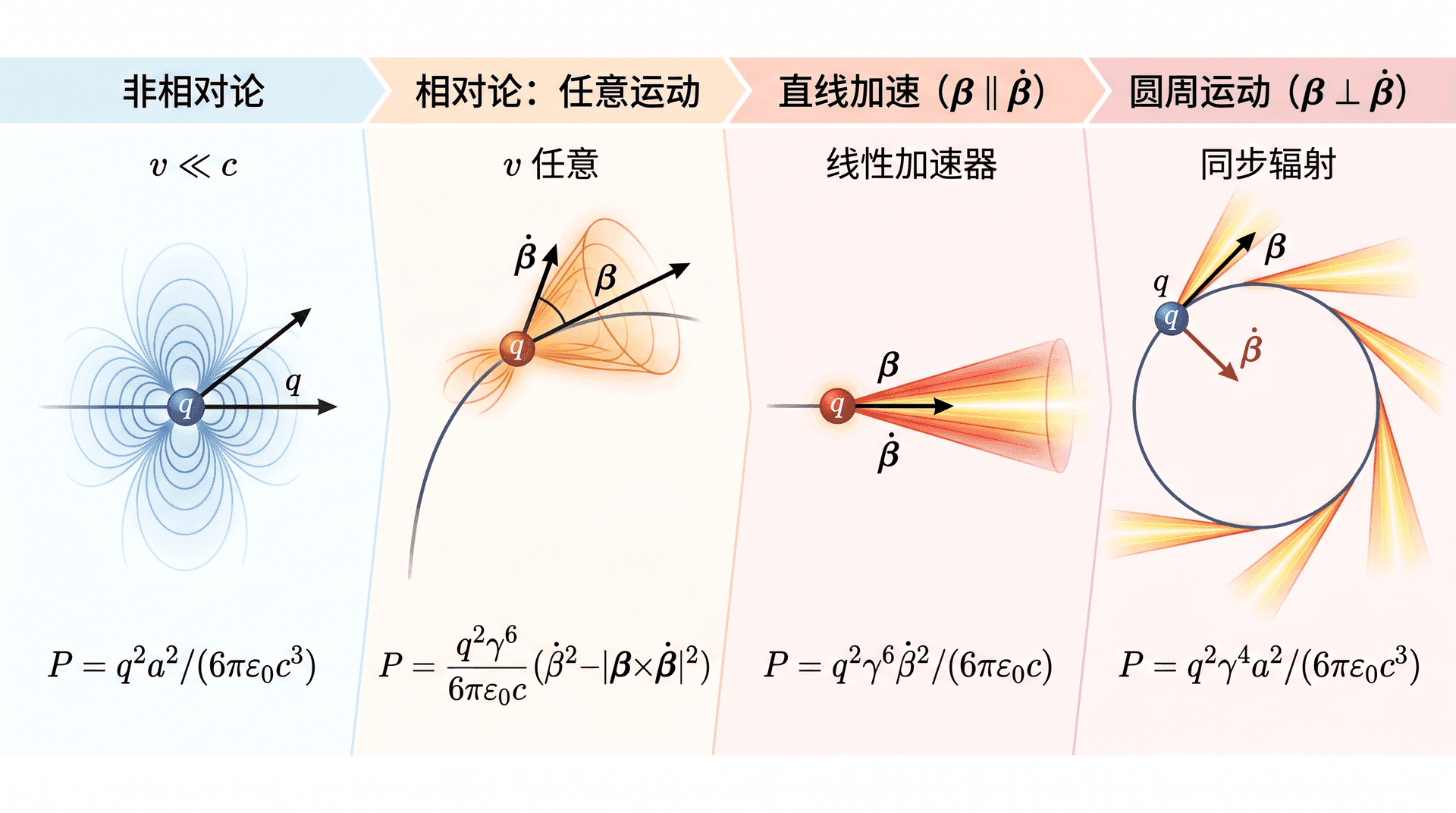

当电荷的速度不可忽略时，需要使用相对论推广形式，即李纳（Liénard）公式：

P = \frac{q^2}{6\pi\varepsilon_0 c}\gamma^6\left(\dot{\beta}^2 - |\boldsymbol{\beta}\times\dot{\boldsymbol{\beta}}|^2\right)

其中 $\gamma = 1/\sqrt{1-\beta^2}$ 为洛伦兹因子， $\dot{\boldsymbol{\beta}} = \dot{\mathbf{v}}/c$ 为无量纲加速度。当时，，交叉项可忽略，李纳公式退化为拉莫公式。

比较直线加速和圆周运动两种情形：直线加速的辐射功率正比于 $\gamma^6$ ，而圆周运动时仅正比于 $\gamma^4$ 。对于极端相对论粒子， $\gamma$ 可达数千甚至数万，两种情形下辐射的差异巨大。这是同步辐射光源采用环形而非直线加速器的重要原因之一。

辐射的角分布

带电粒子辐射的电磁波在不同方向上的强度并不均匀，研究辐射的角分布对于理解辐射的方向性有重要意义。

对于做直线加速运动的非相对论点电荷（加速度方向沿 $z$ 轴），辐射功率的角分布为：

\frac{dP}{d\Omega} = \frac{q^2 a^2}{16\pi^2\varepsilon_0 c^3}\sin^2\theta

其中 $\theta$ 是辐射方向与加速度方向的夹角。这个角分布与电偶极辐射完全相同，呈“甜甜圈”形状：沿加速度方向（ $\theta = 0°$ 或 $180°$ ）没有辐射，在垂直于加速度的平面内（ $\theta = 90°$ ）辐射最强。

当粒子速度接近光速时，辐射图样发生剧烈变化，出现相对论性聚束效应（relativistic beaming）。辐射向前方强烈集中，主辐射瓣的半角约为：

\theta_{1/2} \approx \frac{1}{\gamma}

对于 $\gamma = 100$ 的粒子，辐射主要集中在前进方向约 $0.6°$ 的锥角内，能量高度聚束。这正是同步辐射光亮度极高的根本原因。

例题二　非相对论电子在 $z$ 方向做简谐振动，加速度为 $a(t) = a_0\cos\omega t$ 。求辐射功率随时间的平均值，以及辐射最强的方向。

时间平均辐射功率：

\langle P \rangle = \frac{q^2}{6\pi\varepsilon_0 c^3}\langle a^2\rangle = \frac{q^2}{6\pi\varepsilon_0 c^3}\cdot\frac{a_0^2}{2} = \frac{q^2 a_0^2}{12\pi\varepsilon_0 c^3}

由角分布公式 $dP/d\Omega \propto \sin^2\theta$ ，辐射在 $\theta = 90°$ 方向最强，即垂直于振动轴的平面内辐射最强，而沿振动轴方向（ $\theta = 0°, 180°$ ）辐射为零。

同步辐射

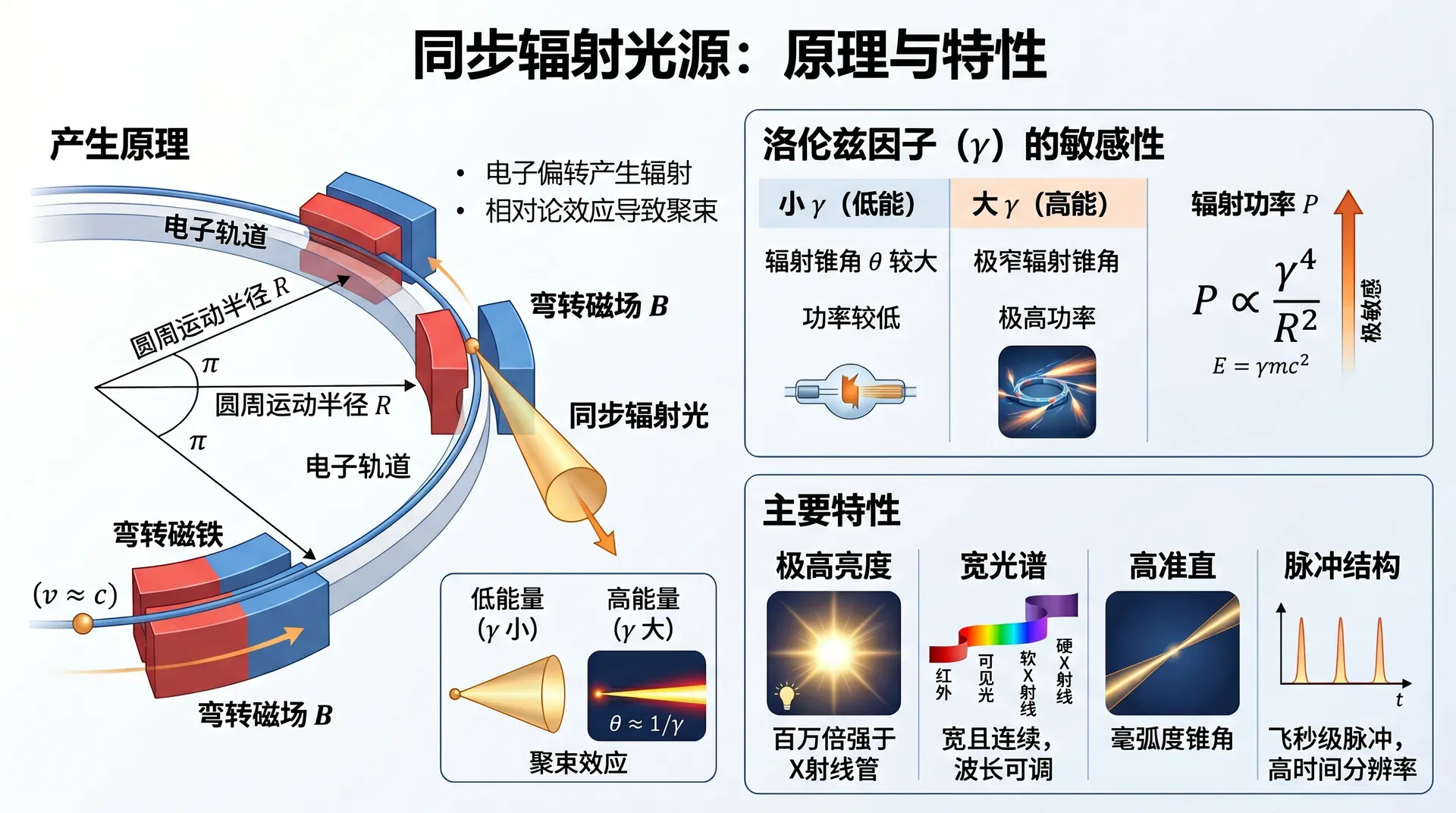

同步辐射是相对论性带电粒子在弯转磁场中做圆周运动时产生的辐射，因最早在电子同步加速器中被发现而得名。1947年，美国通用电气公司的科学家首次在实验室观测到这种辐射，最初被视为能量损失的来源，后来被发展成一种强大的光源技术。

在储存环中，电子以接近光速的速度运动，磁场提供向心力使电子沿圆弧偏转，同时向外辐射同步辐射光。设电子的圆周运动半径为 $R$ ，速度 $v \approx c$ ，加速度为 $a = v^2/R \approx c^2/R$ 。代入圆周运动情形的辐射功率公式：

P_{\rm sync} = \frac{q^2 \gamma^4 a^2}{6\pi\varepsilon_0 c^3} = \frac{q^2 \gamma^4 c}{6\pi\varepsilon_0 R^2}

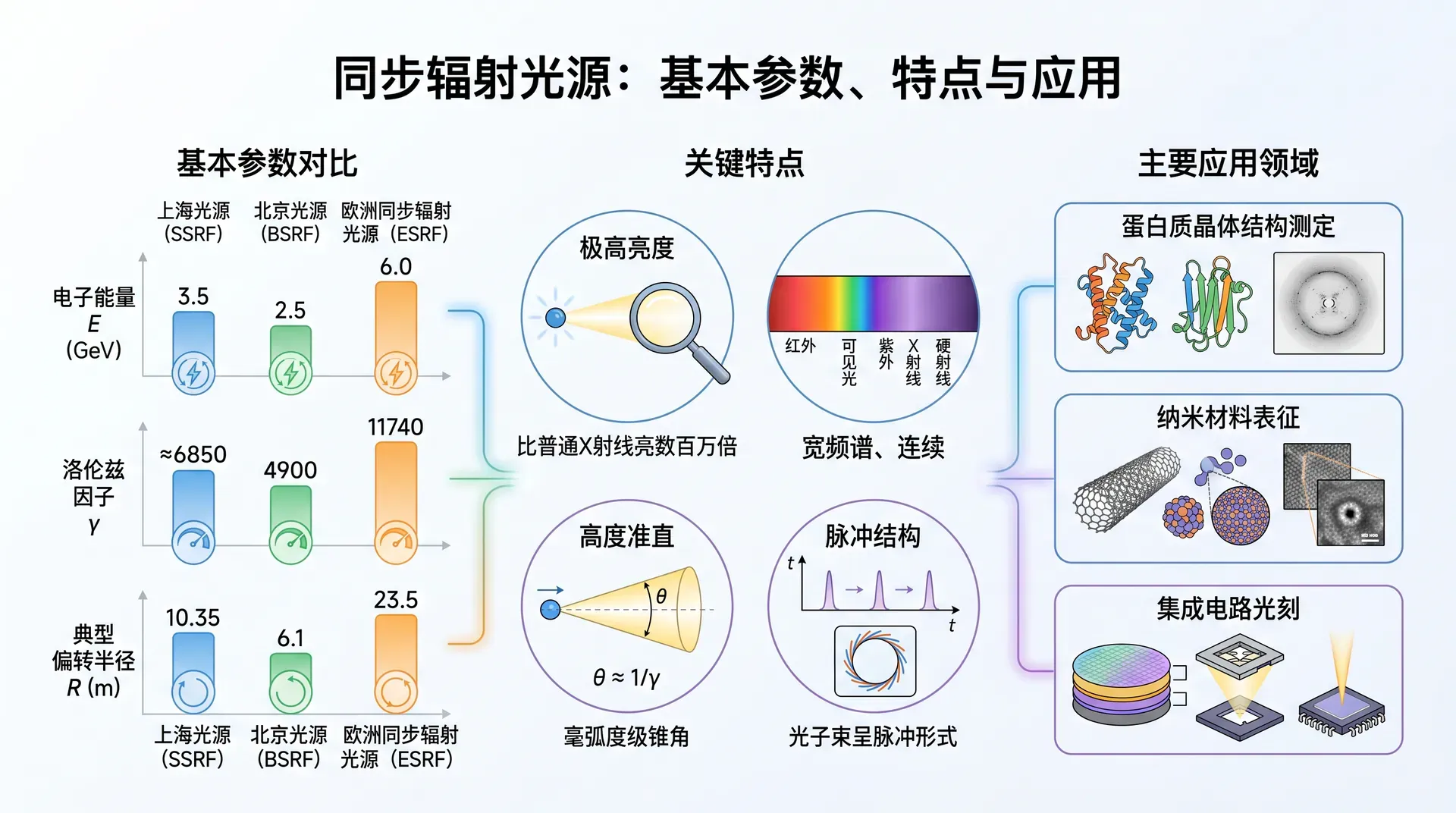

可以看到，同步辐射功率正比于 $\gamma^4$ ，对洛伦兹因子极为敏感。现代同步辐射储存环的参数：

同步辐射光具有几个突出的特点：亮度极高（比普通X射线管亮数百万倍）、频谱宽且连续（从红外到硬X射线）、高度准直（相对论聚束效应使辐射集中在毫弧度量级的锥角内）以及脉冲结构（光子束以与储存环填充结构对应的脉冲形式输出）。这些特点使同步辐射成为蛋白质晶体结构测定、纳米材料表征、集成电路光刻等领域不可替代的工具。

例题三　上海光源储存环中，电子能量 $E = 3.5\ \mathrm{GeV}$ ，偏转半径 $R = 10.35\ \mathrm{m}$ ，电子静止能量 $m_e c^2 = 0.511\ \mathrm{MeV}$ 。

（1）求洛伦兹因子 $\gamma$ ；

（2）估算单个电子的同步辐射功率。

（1） $\gamma = E/(m_e c^2) = 3500\ \mathrm{MeV}/0.511\ \mathrm{MeV} \approx 6850$

P = \frac{q^2\gamma^4 c}{6\pi\varepsilon_0 R^2} = \frac{(1.6\times10^{-19})^2\times6850^4\times3\times10^8}{6\pi\times8.85\times10^{-12}\times10.35^2}

\approx \frac{2.56\times10^{-38}\times2.2\times10^{15}\times3\times10^8}{6\pi\times8.85\times10^{-12}\times107} \approx 4.2\times10^{-3}\ \mathrm{W}

单个电子的辐射功率约为 $4\ \mathrm{mW}$ ，储存环中存有约 $10^{11}$ 个电子，总辐射功率可达数十千瓦。

同步辐射频谱的峰值位于临界频率 $\omega_c = 3\gamma^3 c/(2R)$ 附近。对于上海光源， $\omega_c$ 对应的光子能量约为，处于X射线波段，非常适合用于晶体学研究。

辐射的频谱分布

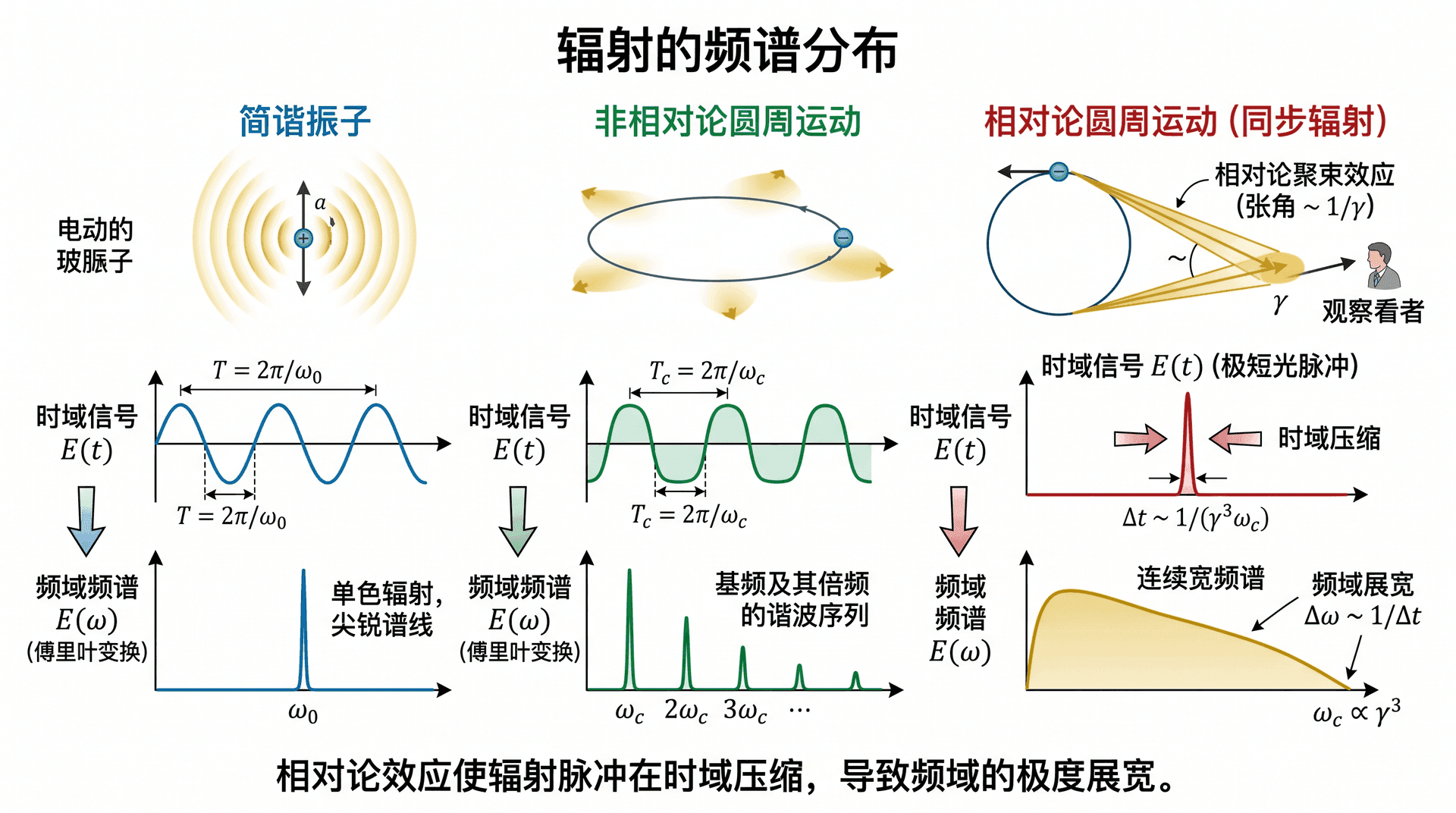

时域上的辐射场可以通过傅里叶变换分解到频域，得到辐射的频谱分布。对于一个加速运动的电荷，其辐射的能量谱密度（单位频率间隔内辐射的能量）为：

\frac{d^2 W}{d\omega\, d\Omega} = \frac{q^2}{16\pi^3\varepsilon_0 c}\left|\int_{-\infty}^{+\infty}\hat{\mathbf{n}}\times\left[\hat{\mathbf{n}}\times\boldsymbol{\beta}\right]\frac{e^{i\omega(t-\hat{\mathbf{n}}\cdot\mathbf{r}_s/c)}}{1-\hat{\mathbf{n}}\cdot\boldsymbol{\beta}}\,dt\right|^2

对于几种典型运动，频谱特征有很大差异：

同步辐射宽频谱的物理图像：由于相对论聚束效应，观察者在地面参考系中看到的电子辐射是一个极短的光脉冲（脉冲宽度 $\Delta t \sim R/(\gamma^3 c)$ ），由傅里叶变换的时-频对偶关系 $\Delta\omega \sim 1/\Delta t$ ，对应极宽的频谱，频率上限正比于 $\gamma^3$ 。

切连科夫辐射

1934年，苏联物理学家帕维尔·切连科夫（Pavel Cherenkov）在实验中发现，高速带电粒子穿过液体时会发出蓝色光芒，即使液体本身不含任何荧光物质。他的导师谢尔盖·瓦维洛夫以及理论物理学家伊利亚·弗兰克和伊戈尔·塔姆对这一现象给出了完整的理论解释，三人因此共同获得1958年诺贝尔物理学奖。

切连科夫辐射的产生条件是：带电粒子在介质中的运动速度 $v$ 超过该介质中光的相速度 $c/n$ （ $n$ 为折射率），即：

v > \frac{c}{n} \quad \Leftrightarrow \quad \beta n > 1

这个条件与声学中的超音速类比完全成立：超音速飞机产生马赫锥，超越光速（在介质中）的电荷产生电磁马赫锥，即切连科夫辐射锥。

辐射锥的半顶角 $\theta_c$ 满足：

\cos\theta_c = \frac{1}{\beta n}

这就是切连科夫角。粒子速度越高（ $\beta$ 越大）， $\cos\theta_c$ 越小，切连科夫角越大，辐射锥越张开。

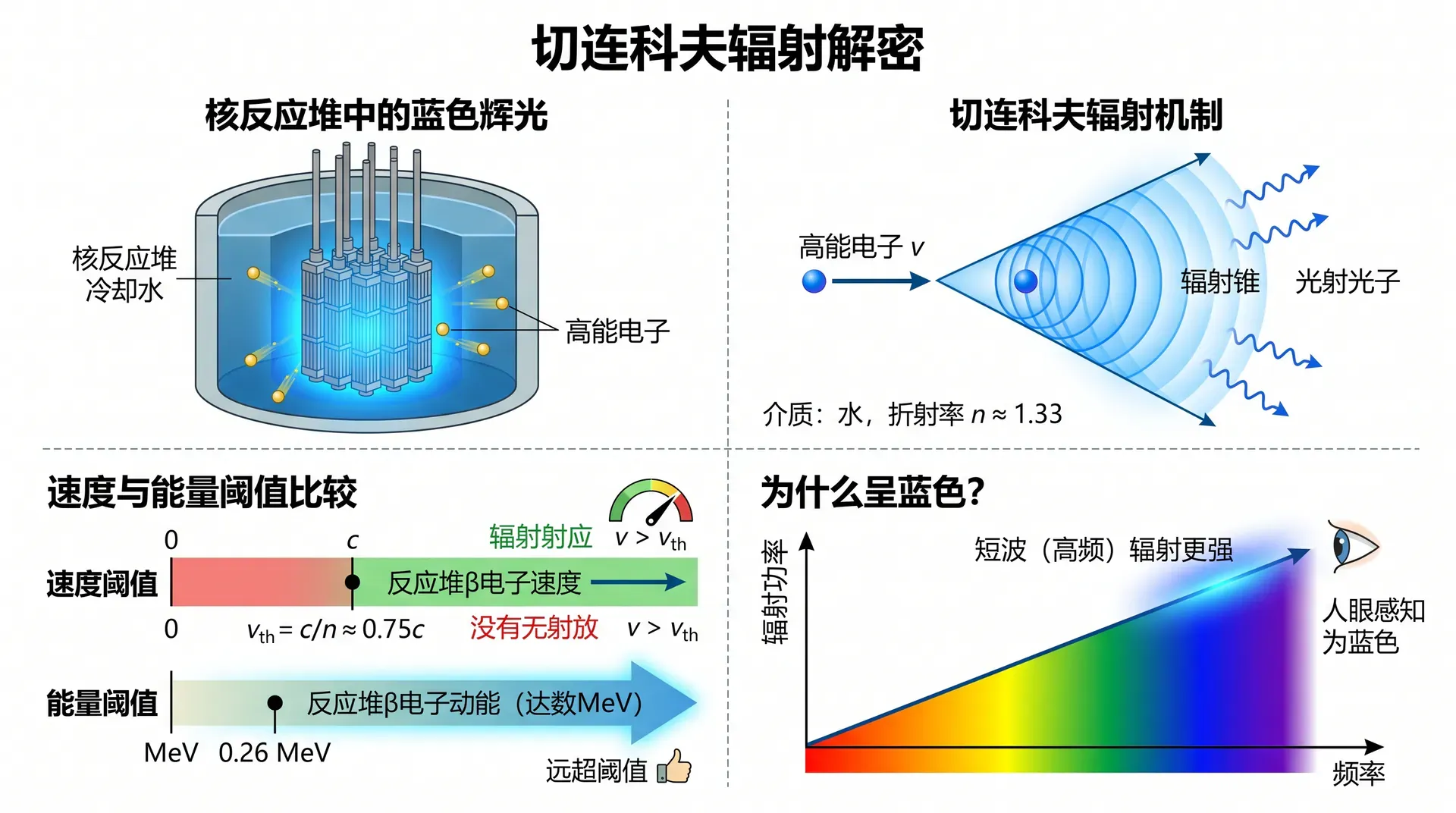

水的折射率 $n \approx 1.33$ ，满足切连科夫辐射的速度阈值为 $v_{\rm th} = c/n \approx 0.75c$ ，对应电子的动能阈值约为 $0.26\ \mathrm{MeV}$ 。核反应堆中衰变产生的高能电子（能量可达数MeV）远超这一阈值，因此在冷却水中持续发出蓝色的切连科夫辐射光。辐射呈蓝色是因为切连科夫辐射的功率谱正比于频率（短波占优），可见光中蓝紫部分辐射更强，最终在人眼看来呈现蓝色。

例题四　高能粒子物理实验中，一种带电粒子以 $\beta = 0.92$ 的速度穿过折射率 $n = 1.50$ 的切连科夫探测器（玻璃材质）。

（1）判断该粒子是否产生切连科夫辐射；

（2）若产生辐射，求切连科夫角 $\theta_c$ 。

（1） 判断阈值条件： $\beta n = 0.92\times1.50 = 1.38 > 1$ ，满足切连科夫辐射条件。
（2） 切连科夫角：

\cos\theta_c = \frac{1}{\beta n} = \frac{1}{1.38} \approx 0.725

\theta_c = \arccos(0.725) \approx 43.5°

切连科夫辐射在高能粒子探测技术中有重要应用。通过测量切连科夫角 $\theta_c$ ，在已知粒子动量的前提下可以推算粒子质量，从而实现粒子种类的鉴别。这种基于切连科夫辐射的探测器（RICH探测器）是现代粒子物理实验中粒子鉴别的核心手段之一。

练习题

选择题

题目一（知识点：拉莫公式）

一个带电量为 $q$ 、质量为 $m$ 的粒子，以加速度 $a$ 做直线运动（ $v \ll c$ ），其辐射功率为（　　）

A. $\dfrac{q^2 a}{6\pi\varepsilon_0 c^2}$

B. $\dfrac{q^2 a^2}{6\pi\varepsilon_0 c^3}$

C. $\dfrac{q^2 a^2}{4\pi\varepsilon_0 c^3}$

D. $\dfrac{q^2 a}{4\pi\varepsilon_0 c^2}$

答案：B

拉莫公式给出非相对论加速电荷的辐射总功率为 $P = q^2 a^2/(6\pi\varepsilon_0 c^3)$ 。注意分子中是加速度的平方，分母中含有，选项 A 和 D 中加速度次数不对，选项 C 系数错误。

题目二（知识点：辐射的角分布）

非相对论带电粒子沿 $z$ 轴方向做加速运动，其辐射功率的角分布 $dP/d\Omega$ 正比于（　　）

A. $\cos^2\theta$

B. $\sin\theta$

C. $\sin^2\theta$

D. $(1 + \cos^2\theta)$

答案：C

非相对论带电粒子做直线加速运动时，辐射功率的角分布为 $dP/d\Omega \propto \sin^2\theta$ ，其中 $\theta$ 是辐射方向与加速度方向的夹角。这与电偶极辐射的角分布完全相同：沿加速度方向（ $\theta=0°$ 或 $180°$ ）辐射为零，垂直于加速度方向（）辐射最强。

题目三（知识点：切连科夫辐射）

折射率为 $n = 1.60$ 的介质中，产生切连科夫辐射的粒子速度阈值 $v_{\rm th}$ 约为（取 $c = 3\times10^8\ \mathrm{m/s}$ ）（　　）

A. $1.60\times10^8\ \mathrm{m/s}$

B. $1.88\times10^8\ \mathrm{m/s}$

C. $2.40\times10^8\ \mathrm{m/s}$

D. $3.00\times10^8\ \mathrm{m/s}$

答案：B

切连科夫辐射的速度阈值为 $v_{\rm th} = c/n = 3\times10^8/1.60 = 1.875\times10^8\ \mathrm{m/s} \approx 1.88\times10^8\ \mathrm{m/s}$ 。只有当粒子速度超过这一阈值时才会产生切连科夫辐射。

题目四（知识点：同步辐射的相对论特性）

一个电子和一个质子在相同偏转半径 $R$ 的储存环中做圆周运动，若两者的洛伦兹因子相同（ $\gamma_e = \gamma_p = \gamma$ ），则电子的同步辐射功率与质子的同步辐射功率之比约为（　　）

A. $m_p/m_e \approx 1836$

B. $(m_p/m_e)^2 \approx 3.4\times10^6$

C. $(m_p/m_e)^4 \approx 1.1\times10^{13}$

D. $m_e/m_p \approx 5.4\times10^{-4}$

答案：C

圆周运动的同步辐射功率公式 $P = q^2\gamma^4 a^2/(6\pi\varepsilon_0 c^3)$ ，其中向心加速度（对极端相对论粒子）。两者电荷量相同，相同，相同，加速度相同，因此辐射功率相等？

计算题

题目五（知识点：拉莫公式与辐射能量损失）

一个电子（ $m_e = 9.11\times10^{-31}\ \mathrm{kg}$ ， $q = 1.6\times10^{-19}\ \mathrm{C}$ ）在电场中做匀加速直线运动，加速度为，速度满足。

（1）用拉莫公式求电子的辐射功率 $P$ ；

（2）加速所需的电场力为 $F = m_e a$ ，求推动电子运动的机械功率 $P_{\rm mech} = Fv$ （取 $v = 0.01c$ ），并与辐射功率比较，说明此条件下辐射损失是否可以忽略。

（ $\varepsilon_0 = 8.85\times10^{-12}\ \mathrm{C^2/(N\cdot m^2)}$ ，）

解：
（1）辐射功率

P = \frac{q^2 a^2}{6\pi\varepsilon_0 c^3} = \frac{(1.6\times10^{-19})^2\times(1.0\times10^{15})^2}{6\pi\times8.85\times10^{-12}\times(3\times10^8)^3}

题目六（知识点：切连科夫辐射与粒子鉴别）

在一个粒子物理实验中，使用折射率 $n = 1.48$ 的石英切连科夫探测器对动量为 $p = 3.0\ \mathrm{GeV}/c$ 的带电粒子进行鉴别。已知 $\pi$ 介子静止质量 $m_\pi c^2 = 140\ \mathrm{MeV}$ ，介子静止质量，质子静止质量。

（1）分别计算三种粒子在该动量下的速度 $\beta = v/c$ （利用相对论公式 $E^2 = (pc)^2 + (mc^2)^2$ ，）；

（2）判断哪些粒子能在该探测器中产生切连科夫辐射（阈值条件 $\beta n > 1$ ）；

（3）对于能够产生辐射的粒子，求其切连科夫角 $\theta_c$ 。

解：
（1）计算各粒子的 $\beta$

动量 $p = 3.0\ \mathrm{GeV}/c$ ，即 $pc = 3000\ \mathrm{MeV}$ 。

$\pi$ 介子：
