等高线与卫星图

一张地形图，就像是一把能洞察山野奥秘的钥匙。走进一片陌生的山地，有了地形图的指引，你无需登高远眺，也能准确判断脚下各段坡度的陡缓、沟壑的深浅、路径的是非。许多人第一次拿起等高线密布的地图，会觉得那些交错回旋、层层叠叠的线条让人眼花缭乱，宛如密码般难以破解。但其实，只要掌握了地图上的线条规则，这些“迷宫”就会显现出规律和逻辑：你可以坐在原地，通过地图推演出哪里是悬崖和缓坡，哪里是高地和低谷，推断出可能的水源分布、落脚点与避险路径。

地形图的最大魅力在于它浓缩了真实山野空间的信息，通过二维线条的组合，呈现出地表的三维结构。对有我们来说，等高线不再是抽象的符号，而是能直接“看见”山谷深邃、山脊蜿蜒的立体透视图。搭配卫星影像、地表照片和实地观测，地图成为规划穿越路线、判断地形风险、寻找补给点的科学工具。拿到一张精确的地形图，相当于拥有了全局视角，能未雨绸缪，做出理性决策，而不是仅靠感觉在山野中冒险。

由此可见，无论是登山徒步、越野穿行，还是地理探险与野外科考，地形图和卫星图的结合应用，都是探索世界的一项必备技能。掌握地图判读能力，不仅提升了活动的安全性和效率，也让你在未知地带获得多一份自信与从容。

---

等高线的基本原理

等高线是地形图中最核心、最直观的表达工具，可以说是理解地形结构的基础语言。它的原理其实非常简单：将地面上所有海拔相同的点用平滑的线条连接起来，这些线就叫“等高线”，并将其投影在二维平面上。正因为每条等高线都代表着同一个高程，所以你可以像在读密码一样，通过这些线条迅速判断出地势的高低起伏、坡度陡缓。如果你把地面看作一个三维世界，等高线就像是这个三维模型被横向“切片”后在纸面上的映射。而两条相邻等高线之间的垂直高度差，称为“等高距”；在同一张地图上，等高距通常是恒定的，这样方便进行坡度计算和实际距离估算。

如果我们把一座圆锥形小山缓慢浸泡在水中，每隔10米就提升一次水位，每一次水面与山体相交留下的痕迹，就会形成一条闭合的环——这就是一条“等高线”。如果你连续提升10次水位并留下痕迹，最终会看到山体被分成了多层“圈”，这和我们在地形图上见到的一圈圈等高线如出一辙。

等高距的设定，直接和地图的比例尺有关。比例尺越小（例：1∶100万），表示范围越大，但地形细节越粗略，这时常用100米或200米的等高距，适用于宏观地形走势和大范围区域规划。而比例尺越大（如1∶5万、1∶1万），则能细致还原小范围地貌，等高距可缩小到10米、5米或甚至更密，适应登山、越野和工程测量等对地形精度要求很高的场合。大型工程或城市规划甚至会用到等高距只有1米、2米的精细地图。

在实际选购或下载户外地图时，建议优先选择1∶5万或比例尺更大的地图版本。比例尺越大，等高线的数量越多、分布越密集，能呈现出更多局部地形的细节，为路线规划和风险判断提供更充分的依据。特别是在户外徒步、登山或者越野赛事等需要精准判断坡度和地势变化的场景下，选用高精度等高线地图能够显著提升路线制定的科学性以及行程的安全保障。换句话说，一份好的等高线地图，甚至比一份详尽的游记攻略更能助你完成一次高质量的山野之旅。

---

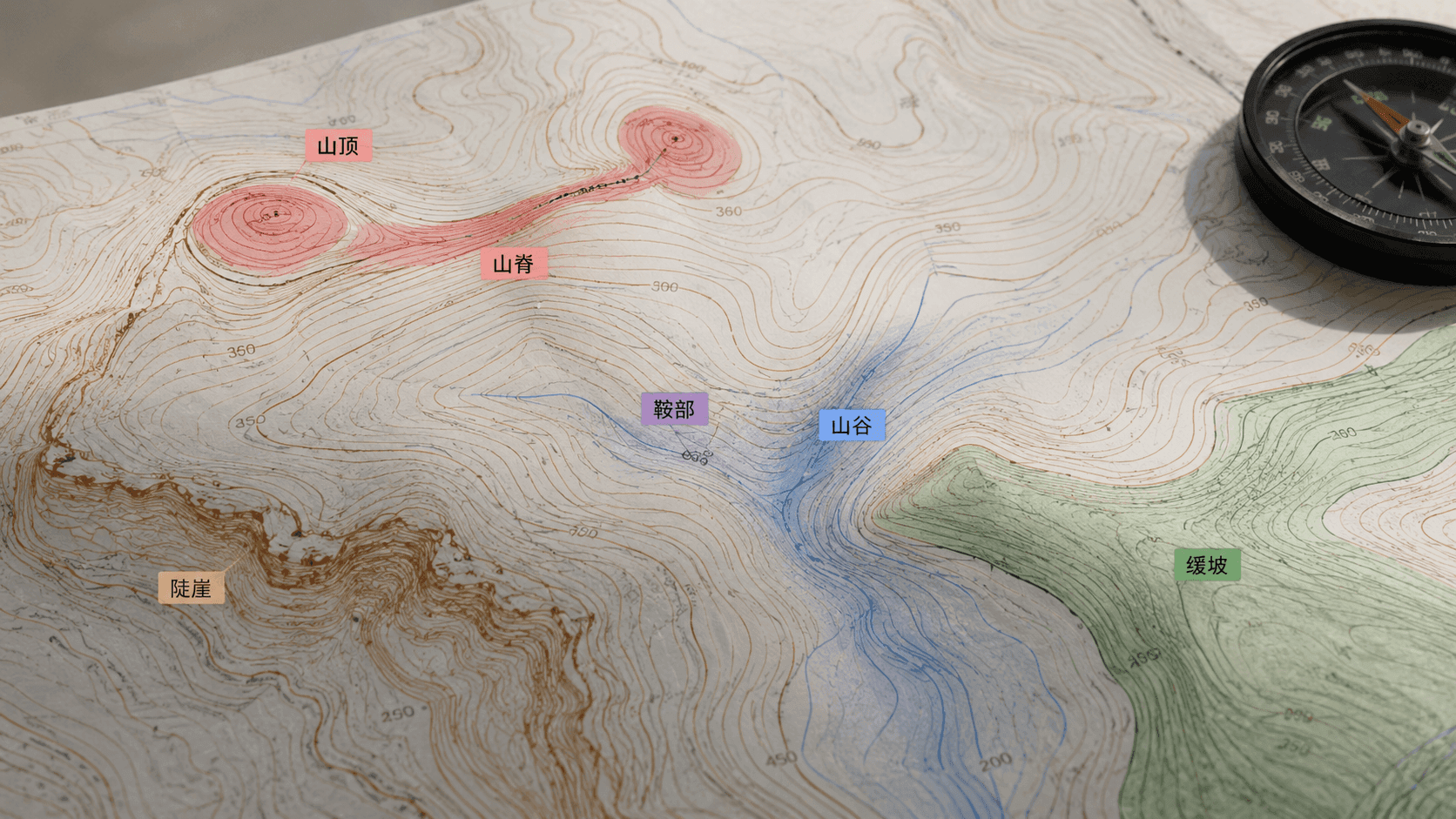

从等高线读出地形特征

等高线的形态和空间分布规律，是地形图判读的核心钥匙。每一种地表起伏在地图上都有其专属“等高线签名”，只要熟悉了这些规律，即使不身临其境，也能在纸面上复原出立体的山体、沟壑和起伏层次。这样的能力无论是野外徒步、地理竞赛，还是地质考察，都是极为重要的基础技能。

山顶与山脊的识别

山顶是地形高程的“巅峰”，在等高线图上通常表现为一组一组由外向内数值逐渐增大的封闭圆线。数值最大、最内层的圆圈就是最高点——山顶。而与山顶相连并向外延伸的高地称为山脊，等高线在山脊方向“向低处张开”（通常也是等高线弯曲凸向低处一侧），形成明显的“V字形”或“U字形”结构。熟悉这些特征，可以迅速定位出路线中的攀登重点和转折点。

山谷与鞍部的识别

山谷是两侧山脊包夹的低洼区域。在等高线图上，山谷处的等高线同样呈现“V字形”弯曲，但和山脊的方向正好相反：它的V形开口朝向高海拔一侧（即指向山坡高处和水流的源头）。这种方向上的差异，是辨别山脊与山谷的关键。此外，两座相对高峰之间往往会有一个地势较低的连接部位，称为“鞍部”，在等高线图上往往呈现为两个封闭圈之间的“哑铃形”过渡区，中间区域等高线相对稀疏且略有下沉，攀登路线常常选择从鞍部穿越，既省力又安全。

陡崖与缓坡的识别

坡度的大小，主要体现在等高线之间的间距上：等高线越密集，代表同样的水平距离内海拔变化幅度越大，即坡度越陡，常见于山体的悬崖、断崖等地带。有时等高线几乎重叠在一起，就是垂直或接近垂直的陡壁（测图时还会用“悬崖符号”加以标注）。相反，如果等高线分布得疏散且基本平行，说明坡面比较平缓，适合徒步或扎营。

对照实际案例，比如泰山的经典登山路线：从红门登山口到中天门，等高线分布疏松，坡度较缓，是大多数人“热身爬升”的阶段。这一段海拔变化幅度虽大，但由于坡度平缓，可以较为轻松地攀登。而自中天门至南天门，特别是十八盘地段，等高线突变密集，意味着坡陡如阶，短短数百米的水平距离却要完成巨大的垂直升高，对于体力和耐力都是巨大考验，也是泰山最为险峻的登顶区间。

实际上，哪怕只用一张地形图，不用去现场踩点，提前分析等高线的疏密分布，也能为自己规划出体力分配和休息策略。例如，仔细数一数计划线路需要跨越的等高线数量，就能大致推断出总爬升量和耗时，避免盲目推进导致疲劳或耽误行程。在较为复杂的山地穿越中，依靠等高线判读找准陡坡、缓坡、鞍部和谷地，不仅能降低风险，也将显著提升整段旅途的舒适与效率。

---

卫星图

等高线地形图能够清楚地展现地形的高低起伏，但它无法告诉我们地表的具体覆盖情况。例如，一片陡坡上究竟是茂密的箭竹林、松林，还是裸露的碎石坡？河边的小路是否已被洪水冲断？这些等高线难以判别的“地表材质”和实际道路状况，都需要卫星图来补充说明。只有把等高线地形图和卫星影像结合起来，才能获得对一片区域最立体、全面的认知——这也是现代户外路线规划的黄金搭档。

卫星图按照不同用途和成像原理，大致可以分为三类：可见光卫星图、假彩色合成图和地形晕渲图（即山影图）。其中，可见光卫星图最为常见，在手机地图、电子导航App上通常就是“切换为卫星图层”看到的画面。它展示的是地表的真实色彩，绿色代表植被，白色可能是云层或山顶部的积雪，棕黄色则多半是裸岩、沙地或干涸的泥土。在实际判读中，通过仔细观察绿色的深浅、分布形态，能推断森林、草地、农田等类型。

假彩色合成图则更常见于科研领域。它利用近红外波段等特殊光谱替换掉原有的红、绿、蓝波段，让植被高反射的红外波段以红或粉色显示，因此植被在图上通常是红色块，农田、水体、城镇等则显示为青色或蓝绿色。这类图像对于判断植被覆盖度、湿地分布、农田格局等有着极高的信息量，是遥感研究的利器。对于驴友来说，虽然用得不多，但在极端考察、高原湿地、荒漠等特殊场景下也有参考价值。

地形晕渲图则是利用高程数据来源，通过模拟太阳光照的方式，给“地图”加上一层立体阴影。高处、凸起部分会被照得更亮，低洼或者背阳面则更暗，整个山地的立体感、柱状感非常强烈。许多专业越野赛使用的路线地图，都采用等高线+晕渲叠加底图，这样参赛者能一目了然识别山脊、谷地、坡向等重要地形结构。

在实际判读卫星图时，有一些简单但实用的技巧，可以辅助你快速锁定地形要素：

• 颜色深绿、树冠遮挡连绵的区域多为茂密的阔叶林、针叶林或竹林，夏季穿越时容易迷路、攀爬难度大；
• 浅绿、黄绿色或带有明显草色纹理的区域通常是草甸、稀疏灌木，通行性和视野都较好，适合借道穿越、扎营；
• 蜿蜒的细线或带状浅色多为山路或小溪流，放大图像能尝试分辨其走向和宽窄；
• 白色片状分布除了云层、冰川雪盖之外，也要留意是否是裸岩裸土、盐碱地等极端地表；
• 区域内有规则的线条、格状或几何形状，则极大概率是人工构筑物，比如梯田、营地、农舍及其他设施。

结合历史卫星图对比，还可查询某区域近年是否有大规模滑坡、泥石流掩埋、河道改道等自然地貌变迁，这对于高原、山区行前排查尤为重要。对于野外活动，建议在规划时多平台交叉查验（如谷歌地球、天地图、两步路等），并合理利用卫星图与等高线的互补信息，做到心中有数、行前无忧。

---

坡度计算

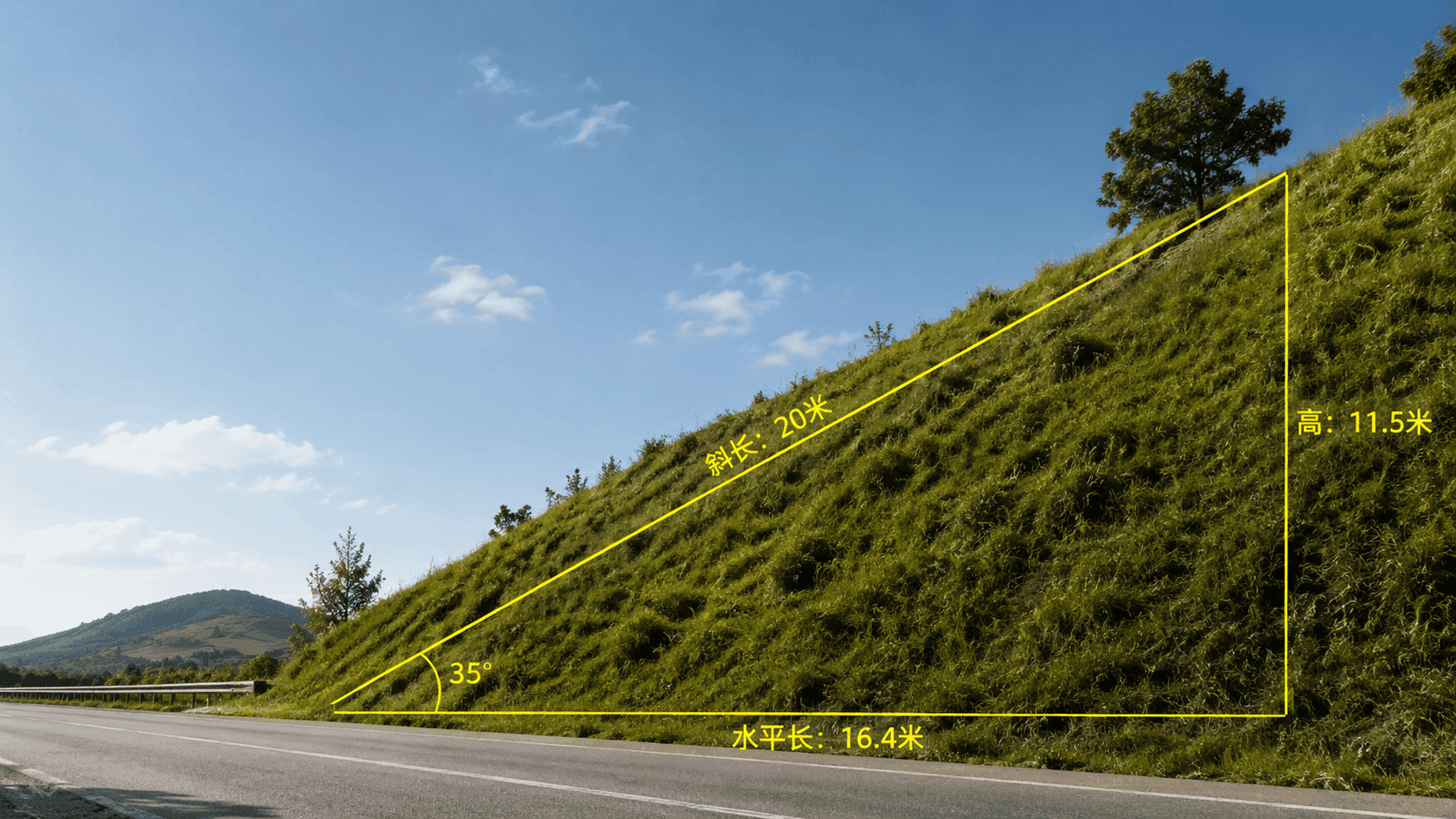

学会读懂等高线之后，我们进一步要学会如何将等高线的“密度”转化为实际的坡度角度（也就是“这段地面有多陡”），进而判断某段路线的难易程度。常用的坡度计算公式如下，公式用数学表达书写：

$$\text{坡度（°）} = \arctan\left(\frac{\text{高差}}{\text{水平距离}}\right)$$

其中，“高差”是指两个等高线之间的垂直高度差，“水平距离”是指这两点在地面上的实际平面距离。利用等高线间距（即地形图上两条等高线之间的距离）和等高距（一般地形图上会有说明，比如每条等高线代表10米高差），就可以估算某段路的坡度。例如，如果两条等高线间隔仅50米（平距），而等高距是10米，则坡度为：

$$\arctan\left(\frac{10}{50}\right) \approx 11.3^\circ$$

坡度换算与实地参考

在实际山地活动中，无需每次精确计算坡度角，但可以用一些经验判断：

• 坡度小于10°：沿等高线分布稀疏区行走，坡度平缓，属于休闲级徒步，普通运动鞋即可完成。
• 坡度10°～20°：需要一定体力，持续走动会感到腿部负担，建议采用登山鞋。
• 坡度20°～30°：明显变陡，大部分登山杖都能派上用场，路段可能需要用手辅助攀爬。
• 坡度30°～45°：很陡峭，已进入高风险区，通常配备专业登山装备，须注意落石等险情。
• 坡度超过45°：接近垂直，普通徒步难以通过，多见于绝壁、岩石区，通常需要绳索护具或依靠固定设施。

在中国的经典登山线路中，例如华山北峰至南峰的苍龙岭，坡度接近70°，已经属于“近垂直”地带，需要铁链和台阶辅助攀登。提前通过地形图（比如1:5万比例尺，等高距10米）计算和识别相关陡坡路段，可合理规划自己的体力分配和休息点，极大提升安全性。

实际路线中，还需结合等高线的“连续陡密”程度判断整体难度——即坡陡的不只是一个点，而是整段路线连续陡峭，这才是真正意义上的“魔鬼爬升”。遇到等高线密集排列且连续上升的区域，一定要做好心理和补给准备。

---

路线规划的识图实战

真正高效且安全的路线规划，绝不是在地图上随手画一条线这么简单。它的核心在于：综合地形图、卫星图等多源信息，分析出“行进成本”最低、风险最可控的最佳路径。下面，我们将详细分解一套实际操作中常用的路线规划步骤：

路线规划的实战本质是动态博弈，多复盘、多案例学习，并不断结合实地条件灵活优化方法，这样才能在野外环境中真正做到安全、高效、从容。

---

案例分析

在这里，我们以四川著名的四姑娘山景区——双桥沟为例，展示地形图和卫星图结合进行路线规划的实战应用。双桥沟全长约35公里，是川西高原最具代表性的徒步线路之一，沿线地貌与难度变化丰富，非常适合作为地形分析的案例。

下方基于详细地形资料与卫星图像，对主要路段分段剖析，包括距离、海拔升高、地形特征及徒步难度等多项要素：

通过分析可以发现：

1. 首段（日隆镇至海子沟口）等高线分布稀疏，坡度平缓，气氛轻松，适合热身和适应高原气候。这一段主要穿越灌木林和开阔草甸，视野好，路径易辨，适合新手体验。
2. 进入第二段（海子沟口到牛棚子），坡度逐渐陡峭，等高线变密，卫星图上对应的是成片的针叶林区域，部分路段因林木遮挡，导航需结合地标，体力消耗明显提升。
3. 第三段（牛棚子到二峰大本营）则是坡度最为陡峭的阶段，数百米高差集中在较短距离内完成，地面多为碎石坡与高原草甸混合，等高线紧密叠加，对膝盖负担较大，对路线选择与节奏控制提出较高要求。
4. 最后一段（二峰大本营至营地），路程虽短但主要为高山裸岩和冰碛地形，不仅体能消耗极大，更存在一定技术风险，仅适宜有高海拔经验和装备的团队深入。

实际行走过程中，若结合地形图和卫星影像，徒步者可以提前预判每个路段的难点——比如在针叶林地带可能需要防范迷路、在冰碛区务必注意脚下防滑——合理安排休息、补给和避险时机。而这种“地图+卫星图”的信息叠加，能让登山者在出发前就形成清晰的“心理路线图”，遇到突发情况也会更加冷静从容，不会因陌生环境出现恐慌、判断失误或盲目冒进。

值得注意的是，高效的路线规划不仅仅依赖于图上标注和数值，还应融入历史经验和反复推敲优化。通过多次实地复盘、与队友交流、查阅前人行记，以及在平时小型实践中不断强化对地形图“读图-实景联想”的能力，才能让自己面对更为复杂的线路时真正做到底气十足、决策科学。

---

练习题

第1题【等高线基本概念】

在同一张地形图上，相邻两条等高线之间的垂直高度差称为：

A. 等高距

B. 等深距

C. 比例尺

D. 坐标差

---

第2题【地形要素判断】

在等高线地形图上，等高线向海拔高处凸出，呈“V字形”，该地形要素是：

A. 山脊

B. 山谷

C. 鞍部

D. 山顶

---

第3题【坡度判断】

某段山路在1∶5万地形图上，水平距离约1厘米，等高线叠加了8条（等高距20米），则该路段实际坡度约为：

A. 约10°，坡度平缓

B. 约17°，坡度中等

C. 约30°，坡度较陡

D. 超过45°，接近垂直

---

第4题【卫星图判读】

在可见光卫星图中，呈现深绿色的区域最可能是：

A. 裸岩或碎石坡

B. 城镇建筑密集区

C. 茂密的阔叶林或灌木丛

D. 高原冰雪覆盖区

---

第5题【路线规划实战】

按照“能格尔公式”，某段徒步路线水平距离12公里、累计上升高差900米，预计需要消耗的体力时间约为：

A. 约3小时

B. 约5小时

C. 约7小时

D. 约9小时
