在着手设计一座建筑之前,建筑师需要通过各种方式将脑海中的构想具象化。当你准备为家人设计一套住宅时,你会如何向施工队描述你的想法?仅凭口述显然不够准确,拍照片也无法展示还不存在的建筑。这时候,建筑绘图和模型就成了不可或缺的工具。
建筑绘图和模型最核心的功能是沟通。它们是建筑师与客户、施工方、公众之间对话的桥梁。当国家大剧院的设计方案首次展示时,设计团队就是通过精美的效果图和模型,让人们理解了这个“水中蛋壳”的独特构想。同时,建筑绘图也是建筑师发展设计思路的重要手段。通过反复绘制和修改图纸,建筑师能够不断完善自己的想法,发现问题并找到解决方案。
不同类型的图纸和模型服务于不同的目的。给客户看的方案图可能只需要展示整体效果,而交给施工单位的施工图则必须详细标注每一个尺寸和做法。这些施工图具有法律效力,是建设方和施工方之间的合同依据。有时候,建筑师还会针对某些特殊部位,比如装饰构件或复杂节点,单独制作详图,甚至制作1:1的实物样板,让工匠们能够准确理解设计意图。
建筑图纸不仅记录了建筑的当前状态,也是研究建筑发展演变的重要资料。许多历史建筑已经不复存在,但通过保存下来的图纸,我们依然能够了解它们的面貌。
平面图是建筑设计中最基础也是最重要的图纸类型。你可以把平面图想象成用一把巨大的刀,在建筑的胸口高度(通常是1.2米左右)水平切开,然后从上往下看到的景象。选择这个高度是有原因的:这样既能看到门窗的位置,也能看清墙体的布置,还能了解房间的连接关系。
在中国,我们习惯把与地面齐平的那一层称为“一层”,往上依次是二层、三层。这和某些国家的叫法不同,他们可能把地面层称为“首层”,把我们的二层叫作他们的“首层以上第一层”。在看图纸的时候,一定要注意是用的哪种编号体系,特别是当建筑位于坡地上,可能有多个楼层都能直接通向室外时。
平面图会标注建筑的朝向,通常用一个指北针符号来表示。朝向决定了房间的采光条件,这对居住舒适度影响很大。在中国传统建筑中,坐北朝南一直是最理想的朝向,既能在冬天接收更多阳光,又能在夏天避免过度曝晒。现代住宅设计虽然受到地块条件的限制不一定能完全坐北朝南,但依然会尽可能优化朝向。
从平面图上,我们能够读取大量信息。首先是房间的大小、形状和相互位置关系,比如客厅连着餐厅,卧室通过走廊相连。其次是建筑的结构体系,看得出来是承重墙结构还是框架结构。承重墙在图纸上通常画得比较粗,因为它们确实更厚;而框架结构的柱子则会特别标注出来。此外,门窗、楼梯、卫生间的位置,甚至是暖气片、空调外机的位置,都能从平面图上找到。
我们来看一个实际的例子。下面的图表展示了一套三居室住宅各个房间的面积分配:
从这个面积分配可以看出,现代住宅设计非常注重公共空间的舒适性。客厅作为家庭活动的中心,占据了最大的面积。主卧次之,确保主人有足够的私密空间。次卧和书房的面积相对较小,但功能明确。厨房和卫生间虽然面积不大,但在平面布局中的位置却很关键,它们涉及到给排水管道的设置,一旦建成就很难改动。
中国传统建筑在平面布局上有着独特的讲究。以北京的四合院为例,整个院落沿着南北中轴线对称布置。大门通常开在东南角,进门后要经过影壁,转个弯才能进入院子,这种设计既保护了私密性,又符合风水讲究。院子的北面是正房,地位最高,通常由长辈居住。东西两侧是厢房,供晚辈或客人使用。这种布局体现了传统的家族等级观念和礼制要求。
更大规模的传统建筑群,比如故宫,也遵循着严格的中轴对称原则。从午门到太和殿、中和殿、保和殿,一直到御花园,所有重要建筑都排列在中轴线上。这条看不见的线不仅是空间的组织者,更是权力和秩序的象征。在平面图上,这种轴线关系一目了然,我们能够清楚地看到每座建筑如何围绕中轴线展开,如何通过层层院落形成递进的空间序列。
平面图的价值在于,它能把三维的建筑空间转化为二维的图像,让我们能够准确理解建筑内部的组织逻辑和使用流线。
与传统建筑的严谨对称不同,现代建筑的平面往往更加自由灵活。以办公楼为例,当代的写字楼普遍采用大开间设计,内部不设固定隔墙,租户可以根据自己的需求进行分隔。这种灵活性得益于框架结构或钢结构的应用,承重功能由柱子和梁来承担,墙体只起到围护和分隔作用。
在平面图上,我们可以通过不同的线型来区分承重构件和非承重构件。下表总结了常见的图纸标注规范:
掌握这些基本符号,就能读懂大部分建筑平面图了。当你拿到一张平面图时,先找到入口,然后沿着可能的行走路线“游览”一遍,想象自己在这个空间里活动的情景,这样就能更好地理解设计师的意图。
说到建筑图纸,就不能不提比例尺。什么是比例尺?简单说,就是图纸上的长度和实际建筑尺寸之间的比例关系。比如1:100的比例尺意味着图纸上1厘米代表实际建筑的100厘米(也就是1米)。
选择合适的比例尺取决于你想表达什么信息。如果是展示整个小区的总平面布置,可能会用1:500甚至1:1000的比例;如果是画某一套住宅的户型图,1:100是最常用的比例;而如果要表达某个特殊节点的详细做法,可能需要放大到1:20、1:10甚至1:5。有些特别复杂的装饰构件,建筑师甚至会画1:1的大样图,让施工人员能够完全按照图纸进行加工。

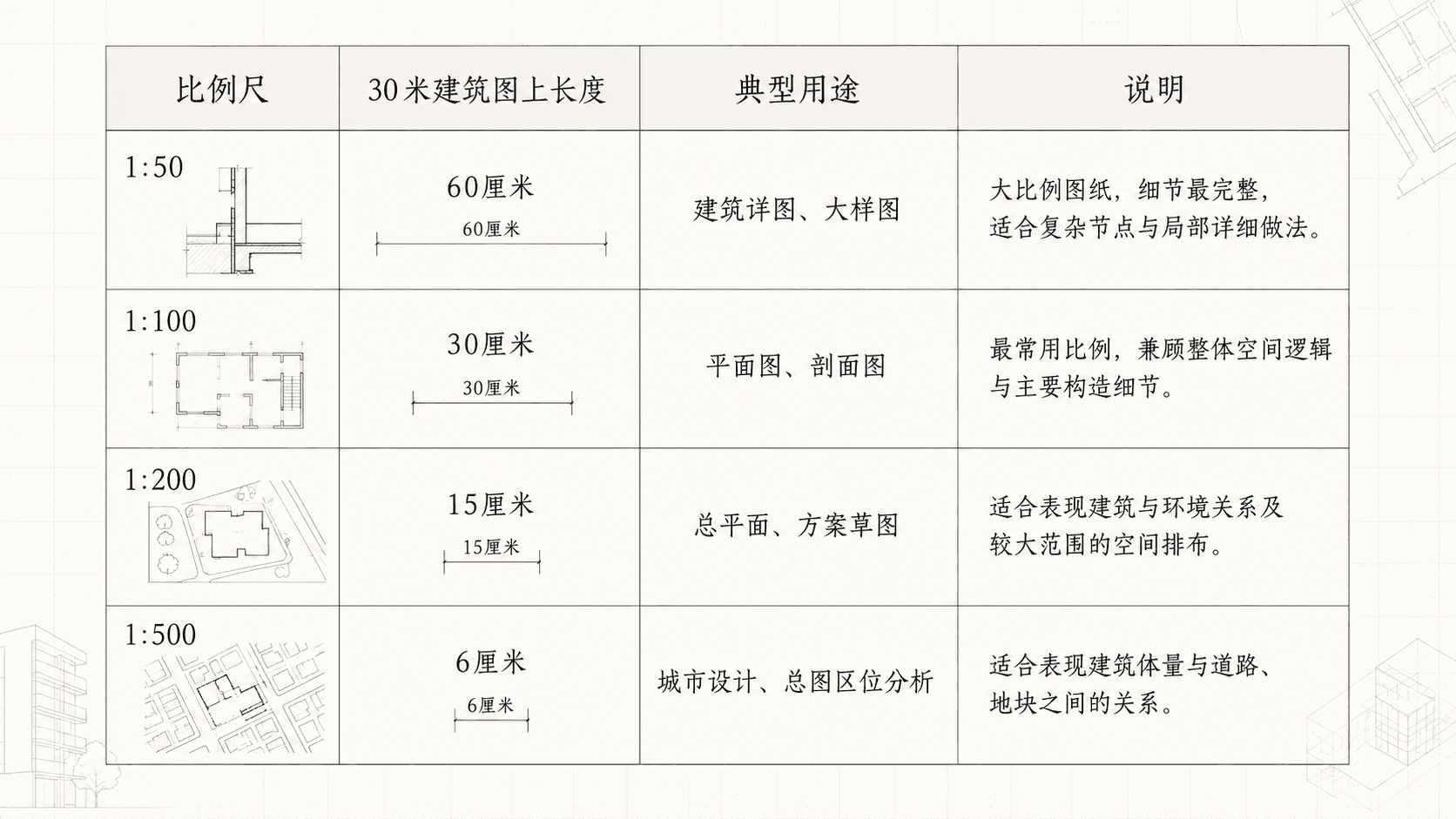

下面的图表展示了同一个建筑在不同比例尺下,图纸上的尺寸是如何变化的。假设实际建筑长度为30米:
从图中可以看出,比例尺的数字越大(比如1:500),图纸上的尺寸反而越小。这是因为分母越大,缩小的程度就越厉害。在实际工作中,建筑师会根据图纸要表达的内容和图幅的大小来选择合适的比例尺。
中国在1971年之前使用的是英制比例(如1/4英寸代表1英尺),之后统一改用公制。现在标准的建筑图纸比例包括:1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000等。这些比例之间有着明确的倍数关系,便于在不同详细程度的图纸之间进行对照。
看图纸时一定要先确认比例尺。如果图纸上没有标注比例尺,这张图纸就不能用于施工,因为无法确定实际尺寸。
在一套完整的施工图中,不同类型的图纸会使用不同的比例尺。总平面图通常用1:500或1:1000,能够展示建筑在地块中的位置以及周边的道路、绿化等;各层平面图一般用1:100或1:200,能够清楚地表达房间布局和尺寸;墙身大样和节点详图则可能用到1:20或1:10,甚至更大,以便标注每一层材料的厚度和做法。
假设我们要建造一栋6层的住宅楼,首层层高4米,标准层层高3米。如果用1:100的比例画立面图,那么首层在图纸上的高度是4厘米,每个标准层是3厘米。整栋楼的高度是4+5×3=19米,在图纸上就是19厘米。这个高度刚好适合放在A3或A2图纸上,既能看清整体,又能标注必要的细节。
如果改用1:200的比例,整栋楼在图纸上只有9.5厘米高,虽然更紧凑,但细节就不太容易看清楚了。反过来,如果用1:50的比例,整栋楼在图纸上高达38厘米,可能需要用A1甚至A0的大图纸,而且对于整体把握来说反而过于详细。这就是为什么选择合适的比例尺需要经验和判断。

如果说平面图展示的是建筑的内部组织,那么立面图展示的就是建筑的外部形象。立面图是从正面、侧面等不同角度观察建筑外表时看到的样子,但和我们平时拍照不同,立面图没有透视变形,所有垂直的线在图上依然是垂直的,所有水平的线也保持水平。
这种表现方式有个专业的说法,叫做“正投影”。想象有一束平行光线垂直照射到建筑表面,然后在背后的屏幕上留下影子,这个影子就是立面图。由于没有透视,立面图能够准确地反映建筑各部分的比例关系和尺寸,这是它的最大优势。
在实际工程中,一栋建筑通常要绘制四个立面图:南立面、北立面、东立面和西立面。有时候,根据建筑的朝向和主要观察角度,也会称为正立面、背立面和侧立面。对于造型复杂的建筑,可能还需要增加更多角度的立面图。
立面图上能够看到什么?首先是建筑的外轮廓和整体比例,能够判断建筑是高耸挺拔还是低矮舒展。然后是门窗的位置、大小和样式,这些开口不仅影响采光通风,也是立面造型的重要元素。再有就是外墙的材质和分格,比如是贴面砖还是涂料,是幕墙还是石材。
以上海中心大厦为例,这座632米高的摩天楼采用了旋转上升的造型。如果画它的立面图,我们会看到建筑从底部到顶部逐渐扭转,形成优美的曲线轮廓。外立面的幕墙分格也会清楚地表现出来,每一层的高度、每一块玻璃的位置都有精确的尺寸标注。但是,仅凭一个方向的立面图还不足以完全理解这个三维的扭转造型,需要结合多个角度的立面图以及平面图才行。
传统建筑的立面图同样精彩。中国古建筑的立面有着严格的比例关系,屋顶的高度、出檐的深度、柱子的高度和间距,都遵循着一定的规律。以故宫太和殿为例,它的立面呈现出典型的重檐庑殿顶样式,两层屋檐层层叠叠,屋脊上装饰着神兽,台基高大威严。通过立面图,我们能够准确测量出台基高度、柱高、檐高等关键尺寸,进而研究古建筑的营造法式。
立面图不仅是施工的依据,也是建筑审美的重要体现。建筑师通过立面设计来表达建筑的性格和风格。
立面图的比例尺通常和平面图保持一致,以便相互对照。如果平面图用1:100,立面图也会用1:100。这样,当我们在平面图上看到一个宽4米的窗户时,在立面图上也能找到对应的窗户,并且知道它的高度,比如是1.5米还是2米。
在立面图上,建筑师还会用不同的线型和阴影来表现材质的质感和深浅关系。比如,凸出的阳台会画得更实一些,凹进去的窗洞会加上阴影,这样即使是单色的线条图,也能让人感受到建筑表面的凹凸变化。对于现代建筑的玻璃幕墙,通常会在立面图上画出玻璃的分格线和金属框架,有时还会用不同的线型来区分透明玻璃和不透明的实墙部分。
居民楼的立面图往往能揭示出一些有趣的细节。比如,你可能会注意到不同楼层的窗户并不是完全一样的,首层的窗户可能会设置防盗栅栏,顶层的窗户可能小一些,这些都是出于安全和功能的考虑。空调外机的位置、雨水管的走向、楼梯间的通风口,这些看似不起眼的元素在立面图上都需要准确标注,因为它们都会影响到施工和使用。
如果说平面图是水平方向切开建筑,那么剖面图就是垂直方向切开建筑,让我们能够看到建筑内部从地基到屋顶的完整构造。剖面图最大的价值在于,它能够同时展示建筑的高度关系和结构做法。

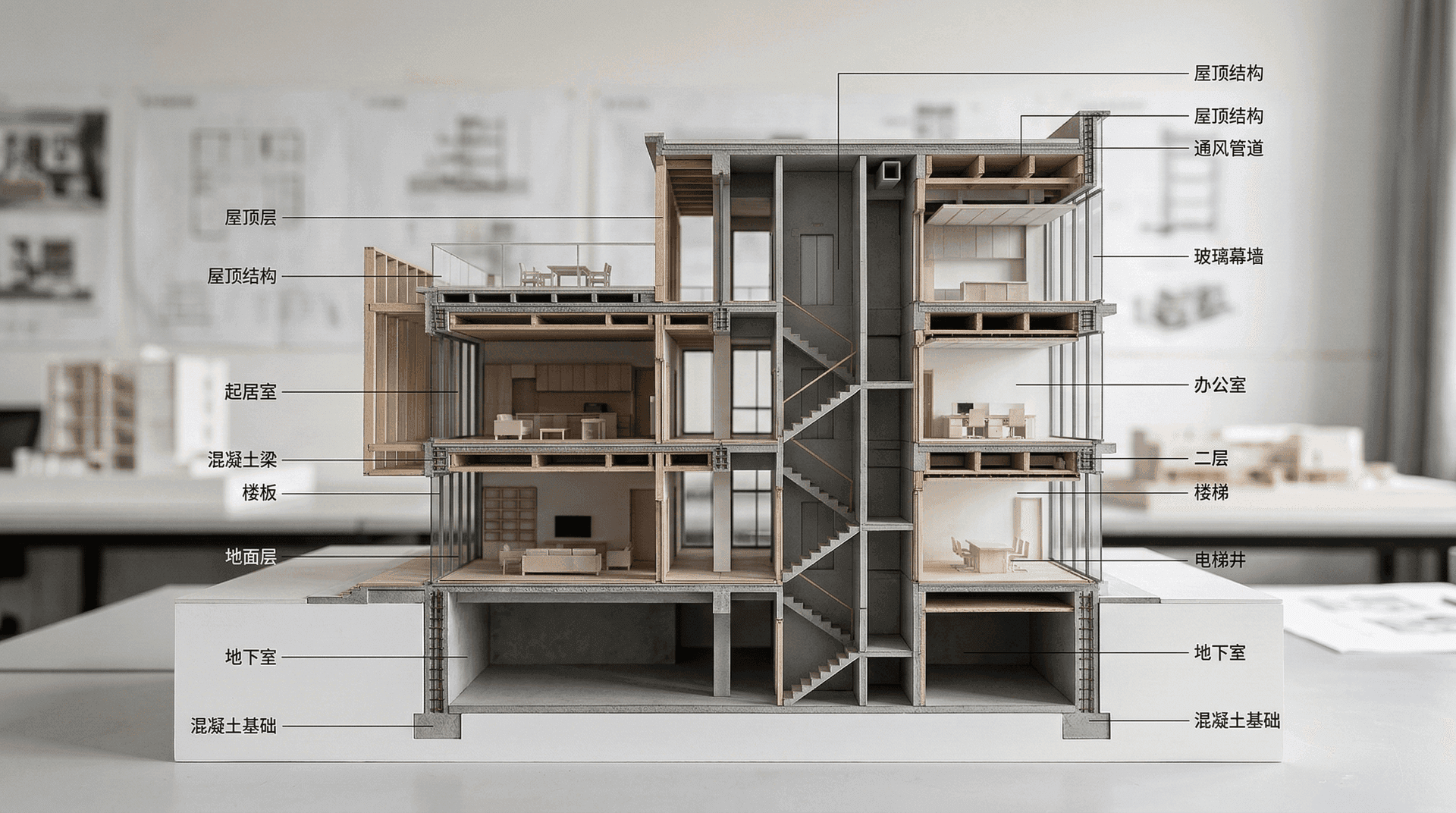

想象用一把巨大的竖着的刀把建筑从中间切开,然后拿走一半,我们看到的切面就是剖面图。在剖面图上,能够看到每一层楼的层高,看到屋顶的形式,看到楼梯是怎么连接各个楼层的,看到地面以下的基础是怎么做的。对于高度比较复杂的建筑,比如剧院、体育馆这类有大空间的建筑,剖面图尤其重要。
让我们通过一个多层住宅的例子来理解剖面图。假设这是一栋7层的住宅楼,首层作为架空层,层高4米,用作停车和活动空间;二层到六层是标准住宅层,层高3米;七层是阁楼,层高2.8米。在剖面图上,我们能清楚地看到这些高度差异。
从上方的剖面示意图可以直观了解,这栋住宅楼各层的高度分布为:首层4米,二至六层为标准住宅层,各为3米,顶层阁楼为2.8米,总高度累计达到21.8米。如果未来叠加女儿墙或屋顶机房,总高度可能超过24米。需要注意的是,24米是我国判定高层建筑的重要分界线,超过这一高度需严格遵循高层建筑设计规范,对结构防火等方面提出更高要求。
此外,剖面图还可以反映出楼板厚度、屋面结构层次以及室内外高差。例如,现代住宅常用楼板厚度一般为120~150毫米,屋顶结构通常包含吊顶、楼板、保温层、防水及找坡层,每种构造做法和厚度都会在剖面图中详细标注。若入户大堂地面高于室外空间,其台阶或高度变化也可通过剖面详图一目了然。
对于一些空间高度变化复杂的建筑,剖面图更加不可或缺。以国家大剧院为例,这座建筑的外壳是一个巨大的半椭球体,内部包含了歌剧院、音乐厅和戏剧院三个不同高度的演出空间。在剖面图上,我们能看到这个椭球壳的曲线轮廓,看到下方人工湖的深度,看到内部各个厅堂的层叠关系,看到观众是如何通过地下通道进入建筑的。
地铁站的剖面图也非常有意思。一个典型的地下地铁站从上到下包括:地面层、站厅层、站台层。站厅层和站台层之间通过楼梯或自动扶梯连接,高差通常在5到8米。在剖面图上,不仅能看到这些空间的高度关系,还能看到通风井、排水沟、电缆沟等各种隐蔽的设施是如何布置的。
剖面图让我们能够理解建筑在竖向上的组织逻辑,这是平面图和立面图都无法充分表达的。
选择在哪里剖切建筑是很有讲究的。通常会选择最能反映建筑特征的位置,比如包含楼梯间的位置,或者层高变化最明显的位置。对于住宅楼,往往会选择正好切过楼梯和电梯的位置,这样能够完整地展示竖向交通的情况。对于剧场这样的建筑,可能会选择切过观众席和舞台的位置,展示视线关系和空间层次。
一栋建筑通常会画多个剖面图,从不同的方向剖切,标注为1-1剖面、2-2剖面等等。在平面图上会用剖切符号标明剖切的位置和方向,这样看图的人就能知道这个剖面图是从哪里切的,对应平面图的哪个部分。

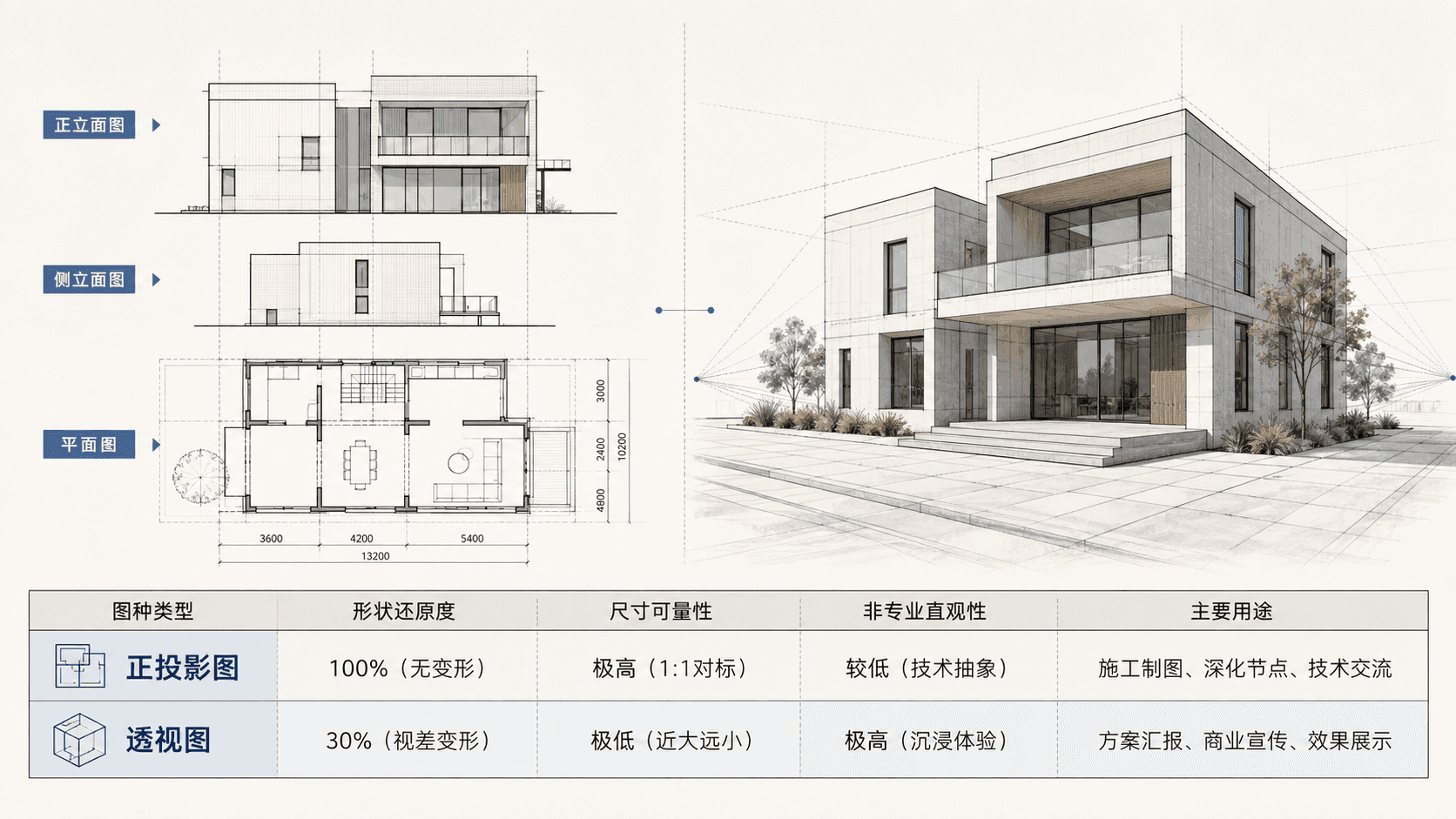

前面讲的平面图、立面图、剖面图,都是正投影图,它们准确但不够直观。想要更接近真实观感的图像,就要用到透视图。透视图就是我们平时用眼睛看到的样子,近大远小,平行的线条会向远处汇聚。
建筑效果图就是典型的透视图。当开发商向购房者展示楼盘的时候,用的都是透视效果图。图上的楼房、树木、人物都符合透视规律,看起来有远近感、空间感。这种图最大的优点是直观,即使不懂建筑的人也能一眼看出建筑的大致样子。但缺点是不够准确,不能直接从图上量尺寸,因为同样长度的东西,近处的看起来大,远处的看起来小。
在透视图和正投影图之间,还有一种折中的表现方法,叫做轴测投影。轴测投影能够同时展示建筑的三个面(比如顶面和两个侧面),而且尺寸保持按比例,不会像透视图那样产生明显的变形。
轴测投影分为等轴测和正轴测两种。等轴测就是把平面图旋转45度,然后垂直拉起来,这样三个方向的尺寸缩放比例是一样的。正轴测则不旋转平面,只是斜着看过去,常用来表达建筑的某一个角度。
鸟巢体育场在设计阶段就制作了大量的轴测投影图。这些图能够清楚地展示钢结构的编织形态,展示看台的层叠关系,展示屋顶开口的位置和大小。相比平面图和立面图,轴测图更容易让非专业人士理解设计意图;相比透视图,轴测图又保持了尺寸的准确性,便于工程技术人员参考。
传统的透视图是手工绘制的,需要建立灭点,用尺规作图,非常考验绘图技巧。现在有了计算机,透视图的制作变得容易多了,但基本原理还是一样的。
建筑师通常会选择最能展示建筑特点的视角来绘制透视图。对于高层建筑,可能会选择略微仰视的角度,强调建筑的挺拔;对于园林建筑,可能会选择平视或微微俯视的角度,展示建筑与环境的和谐。视点的选择、光影的处理、配景的添加,都会影响透视图的表现效果。
现代的建筑效果图往往非常逼真,不仅有精确的透视关系,还加上了材质贴图、光照效果、环境配景。蓝天白云、郁郁葱葱的树木、熙熙攘攘的人群,这些元素让效果图看起来就像照片一样真实。但也正因为如此,效果图可能会过分美化建筑,实际建成后的效果往往会打些折扣。
看建筑效果图要保持理性,不要被精美的画面完全迷惑。关键还是要结合平面图、立面图等技术图纸,全面了解建筑的真实情况。
除了图纸,建筑模型是另一种重要的表达工具。模型是三维的实物,比二维的图纸更直观,更容易让人理解空间关系。对于不太会看图纸的普通人来说,模型可能是了解建筑设计的最好方式。
建筑模型分为很多种类型。设计模型是建筑师在设计过程中用来推敲方案的工具,通常比较简单粗糙,用泡沫板、硬纸板等材料快速制作,重点在于研究空间关系和体量组合。展示模型则是用来向客户或公众展示设计成果的,制作精美,材质和颜色都尽可能接近实际建筑,有的还会配上灯光,制作出日夜景的效果。结构模型专门用来展示建筑的结构体系,可以清楚地看到梁、柱、墙的布置和连接关系。
在城市规划展览馆或房地产售楼处,我们经常能看到大型的城市模型或小区模型。这些模型准确地按照比例制作,每栋建筑、每条道路、每片绿地都清清楚楚。通过这样的沙盘,我们能够直观地了解整个区域的布局,理解不同建筑之间的空间关系。
城市规划沙盘的比例通常是1:500到1:2000。比如,一个1:1000的沙盘,实际100米的距离在沙盘上就是10厘米。一栋实际高度60米的建筑,在沙盘上就是6厘米高。通过这种等比例缩小,整个城市或小区被浓缩在一个房间大小的沙盘上,让人可以一目了然地掌握全局。
现代的城市规划沙盘往往还结合了多媒体技术。通过投影,可以在沙盘上显示交通流量、人口密度、环境质量等各种信息;通过灯光,可以模拟一天中不同时段的光照效果;通过触摸屏,参观者可以查询任何一栋建筑的详细信息。这些技术让传统的实体模型焕发了新的活力。
当有重大建筑项目需要设计时,业主往往会组织设计竞赛,邀请多家设计单位提交方案。在这种竞赛中,模型是非常重要的展示手段。评委们可以围着模型走一圈,从不同角度观察设计,这比看图纸或效果图更能把握建筑的整体形态。
以国家大剧院的设计竞赛为例,当时就有多个设计方案制作了精美的模型参加竞赛。最终获胜的"水中蛋壳"方案,其模型不仅展示了椭球形的外壳,还表现了周围的水面和环境,让评委能够理解建筑与周边环境的关系。这个模型对方案的中标起到了重要作用。
建筑竞赛的模型通常会用到多种材料。透明的有机玻璃可以表现玻璃幕墙,亚光的灰色卡纸可以表现混凝土,金属箔可以表现金属板,细小的海绵或塑料颗粒可以表现树木。通过这些材质的组合,模型虽然是缩小的,却能相当真实地传达建筑的质感。
模型的魅力在于它的直观性和真实性,但同时也要认识到,模型是理想化的,它展示的是最完美的状态,而实际建筑会受到各种条件的制约。
模型的比例选择很重要。如果是单体建筑的模型,常用1:100或1:200的比例,这样既能看清整体,又能表现一定的细节。如果是建筑群或小区的模型,可能会用1:500的比例。如果是大型城市规划,甚至会用到1:2000或更小的比例。
比例越大(数字越小),细节越丰富。在1:50的模型上,可以表现门窗的框架、阳台的栏杆、甚至外墙的砖缝。而在1:500的模型上,可能只能表现建筑的外轮廓和大致的体量关系。制作模型时要根据目的选择合适的比例,不是越大越好,因为模型太大会占用太多空间,制作成本也会大幅增加。
颜色的处理也是模型制作的关键。如果用真实材料的颜色,由于比例缩小,模型看起来往往会显得太浓烈。经验丰富的模型师会把颜色调淡一些,这样从正常观察距离看,模型的颜色才会接近真实建筑从远处看的效果。
很多模型还会配上环境,包括地形、道路、绿化、水体等。这些环境元素不仅让模型更美观,也能帮助观察者理解建筑与环境的关系。有的模型甚至会放上小人、小汽车等配景,增加生活气息。但要注意,所有这些配景都要与建筑模型保持相同的比例,否则会显得很不协调。

建筑绘图和模型制作的技术在不断发展。在计算机出现之前,建筑师完全依靠手工绘图,用铅笔、墨线笔、三角尺、圆规等工具,在图纸上一笔一笔地画出精确的线条。那个时代的建筑师不仅要有设计能力,还要有娴熟的制图技巧。一套完整的施工图可能有几十上百张图纸,全部手工绘制,工作量巨大。
计算机辅助设计(CAD)的出现彻底改变了这个局面。从1980年代开始,CAD软件逐渐在建筑设计行业普及。用CAD画图,线条精确、修改方便、效率大大提高。需要改动设计时,不用重新画图,只要修改相应的部分,其他关联的图纸可以自动更新。需要输出图纸时,可以方便地调整比例、图幅、图层显示等等。
虽然CAD已经非常普及,但手绘在建筑设计中依然有不可替代的作用。在设计的初期阶段,建筑师往往还是习惯用铅笔和草图纸快速记录和推敲想法。
CAD主要用于二维绘图,而三维建模软件则能够在电脑上建立建筑的三维模型。建筑师可以在屏幕上从任何角度观察建筑,可以模拟在建筑内部漫游,可以研究光影效果,可以自动生成透视图和轴测图。这大大提高了设计的效率和质量。
近年来,BIM(建筑信息模型)技术成为行业的新趋势。BIM不只是三维模型,而是包含了建筑全部信息的数字化模型。在BIM模型中,每一面墙、每一扇门、每一根管道都不只是几何形状,还包含了材料、规格、造价、施工工序等各种信息。通过BIM,设计、施工、运营各个阶段都能共享信息,大大减少了错误和浪费。
大兴国际机场就是应用BIM技术的典范。这个巨大而复杂的工程,如果用传统方法设计和施工,会面临巨大的协调难题。通过BIM,不同专业的工程师可以在同一个数字模型上工作,钢结构、混凝土结构、机电管线等各个系统的碰撞问题在施工之前就能被发现和解决。建成后的BIM模型还可以用于建筑的运营维护,记录设备的位置、维修历史等信息。
计算机技术还让以前难以实现的复杂造型成为可能。参数化设计是一种通过数学参数来控制建筑形态的方法。设计师不是直接画线,而是设定规则和参数,电脑根据这些规则自动生成形态。改变参数,形态就会相应改变。这种方法特别适合设计复杂的曲面和重复变化的图案。
哈尔滨大剧院的外壳就是参数化设计的成果。建筑的表皮由成千上万块不同弧度的铝板组成,这些铝板的形状都是通过参数化设计计算出来的。每一块板的曲率、尺寸、连接节点都不相同,但又遵循着整体的逻辑。这种复杂程度,如果没有计算机辅助,几乎是不可能实现的。
数字化制造技术进一步打通了设计和建造的环节。设计完成后,可以直接从BIM模型导出数据,驱动数控机床进行精确加工。这样,设计师在电脑上设计的复杂构件,能够准确无误地被制造出来。这种从设计到制造的无缝连接,正在改变建筑行业的工作方式。
下面用一个对比图表来展示传统设计流程和数字化设计流程在各个阶段的时间分配:
从表格可以看出,数字化工具大大减少了绘图和修改的时间,但增加了深化设计和出图准备的时间。总体来说,数字化流程提高了效率,也提升了设计的精度和协同性。
最新的技术发展方向是虚拟现实(VR)和增强现实(AR)在建筑设计中的应用。戴上VR眼镜,人们可以"走进"还没有建成的建筑,真实地感受空间的尺度和氛围。这比看效果图或模型更有沉浸感,能够更准确地评估设计效果。
在施工现场,工人可以使用AR设备,将BIM模型叠加在真实的施工环境上,清楚地看到每根管线应该安装在什么位置,每面墙应该砌在哪里。这大大降低了施工错误的概率,提高了施工质量。
尽管技术在进步,但建筑设计的核心仍然是创意和对空间的理解。技术只是工具,真正决定建筑品质的,是建筑师的智慧和对人们需求的洞察。无论是手绘还是电脑绘图,无论是实体模型还是虚拟模型,最终的目的都是为了更好地设计出服务于人的建筑。
掌握建筑绘图和模型的基本知识,不仅能帮助我们理解建筑作品,也能让我们更好地与建筑师沟通,表达自己对居住空间的需求和期望。
建筑绘图和模型是建筑师手中最重要的工具。平面图展示了建筑的内部组织和功能布局,立面图呈现了建筑的外在形象,剖面图揭示了建筑的高度关系和构造做法。透视图和轴测图则提供了更直观的三维视角。模型进一步将二维的图纸转化为三维的实物,让人们能够更真切地感受建筑的空间和形态。
这些传统的表达方式在计算机时代得到了新的发展。CAD、BIM、参数化设计、VR/AR等技术,不仅提高了设计效率,也拓展了设计的可能性。但无论技术如何变化,建筑绘图和模型的核心功能始终如一:那就是沟通,是把建筑师脑海中的构想准确地传达给其他人。
对于学习建筑的初学者来说,掌握读图的基本技能是非常重要的。能够从平面图中读出空间的组织逻辑,从立面图中读出建筑的比例和风格,从剖面图中读出结构的做法和层高的处理,这些都需要不断的练习。同时,也要培养空间想象能力,能够在脑海中把二维的图纸转化为三维的建筑,这样才能真正理解建筑设计的精髓。
建筑绘图和模型不只是技术手段,它们本身也承载着建筑文化和历史。从古代的样式雷烫样,到现代的BIM模型,从手工绘制的墨线图,到计算机生成的三维渲染,这些工具的演变记录了建筑技术的进步,也反映了人们对建筑理解的深化。学习建筑绘图和模型,就是在学习建筑师的语言,学习如何用图纸和模型来思考空间、表达创意、传递想法。
