楼板与屋面构造

楼板和屋面是建筑物中承上启下、分隔空间与保护结构的重要构件。它们不仅需要承受来自上部结构的竖向荷载，确保建筑物的稳固和安全，还必须满足隔声、保温、隔热、防水、防火等多方面的功能要求。楼板通过分隔不同楼层，将建筑空间有效利用，提升居住与使用的舒适度；屋面则犹如建筑物的“帽子”，不仅遮风挡雨、抵御烈日和雨雪，也防止室内热量散失，并起到一定的装饰作用。

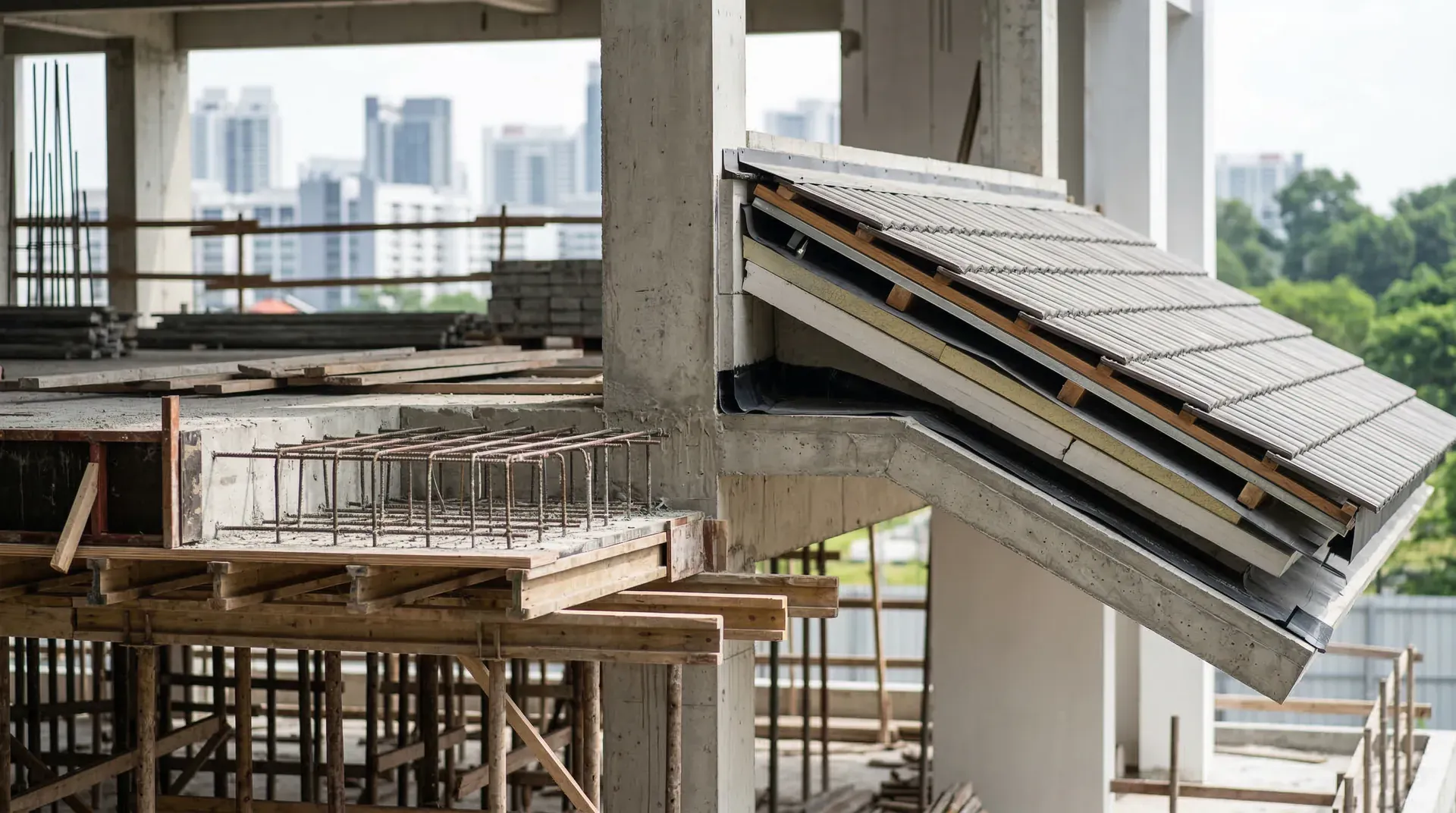

在中国幅员辽阔、气候多样的背景下，楼板与屋面的构造设计呈现出地域性的特点。例如，东北地区冬季极寒，屋面和楼板必须注重保温与防冻；而华南地区多雨湿热，则强调防水和隔热设计。西北地区气候干燥，楼板与屋面要兼顾防裂及保温需求；沿海地区更需关注防台风和增强屋面节点的抗拔力。我国传统建筑屋面常采用坡屋顶，适应多雨气候，现代建筑则根据功能和形式需求灵活采用平屋顶、坡屋顶、组合屋顶等多种方案，楼板形式也从传统的木楼板、砖拱楼板发展到现代的钢筋混凝土现浇楼板和装配式楼板，适应不同建筑类型和使用要求。

此外，随着绿色建筑和可持续发展的推广，楼板和屋面的节能、环保性能也被提上了议程。新型保温材料、隔声技术和高效防水体系不断涌现，为构造设计提供了更多选择。合理的构造和精细的施工工艺，是保证楼板与屋面安全、耐久与功能完善的基础。

---

楼板构造

楼板是建筑物中分隔上下层空间的水平承重构件，它需要承受来自家具、人员、设备等活荷载以及自身重量等恒荷载。在住宅建筑中，楼板还承担着隔声、防水、保温等多重任务。以北京的一栋普通住宅为例，客厅的楼板不仅要承受沙发、电视柜等家具的重量，还要保证楼下住户不会听到楼上的脚步声和拖动家具的噪音。

楼板的结构形式

现代建筑中的楼板主要分为现浇钢筋混凝土楼板和预制装配式楼板两大类。现浇楼板在施工现场一次浇筑成型，整体性好，抗震性能优越，因此在中国大部分地区的多层和高层建筑中广泛应用。以上海的住宅项目为例，现浇楼板厚度通常为100-120毫米，能够有效承受住宅的使用荷载。

预制装配式楼板包括预制空心板、预制实心板等类型。在20世纪80年代至90年代，预制空心板在中国城市住宅中大量使用，这种楼板在工厂预制，现场吊装，施工速度快。成都的一些老旧住宅小区中，至今仍在使用这类预制楼板，板缝处需要用细石混凝土灌缝，以保证整体性。

楼板的构造层次

一个完整的楼板系统通常包含结构层、找平层、防水层（卫生间等湿区）、保温隔声层、面层等多个构造层次。以深圳的高层住宅为例，标准楼层的楼板从下到上依次为：

在卫生间和厨房等需要防水的区域，楼板构造更为复杂。杭州的住宅项目中，卫生间楼板通常会在结构层上方设置防水层，采用聚氨酯或丙烯酸类防水涂料，涂刷高度沿墙面向上延伸至少300毫米。防水层施工完成后需要进行24小时闭水试验，确保无渗漏后方可进行后续施工。

楼板的配筋构造

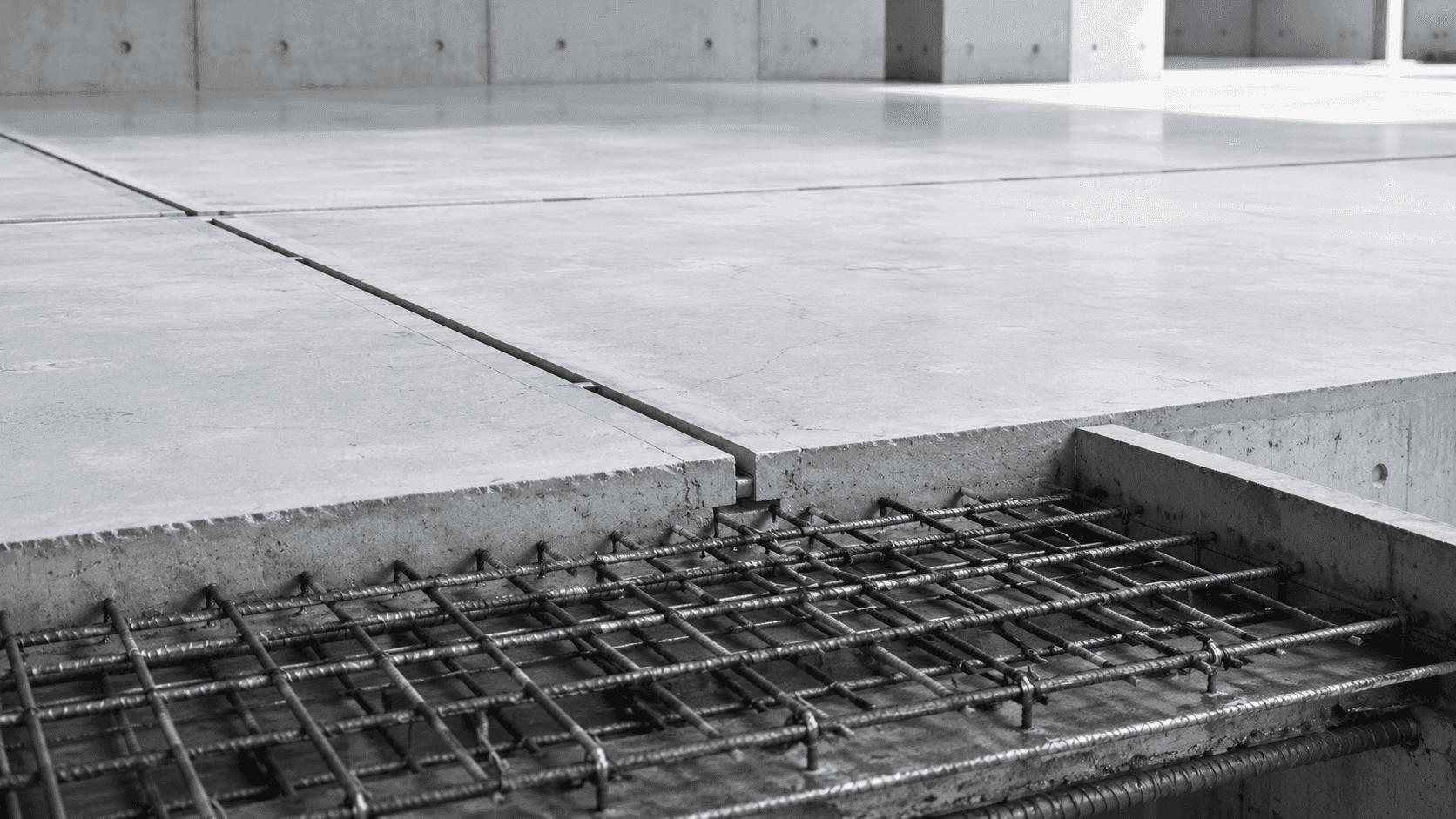

钢筋混凝土楼板的承载能力主要依靠钢筋与混凝土的共同工作。楼板中的钢筋分为受力筋和分布筋两种。受力筋沿着楼板的短跨方向布置，承受弯矩作用；分布筋垂直于受力筋布置，将荷载均匀传递给受力筋，同时控制混凝土的收缩裂缝。

例如，一栋六层住宅楼板配筋中，采用直径8毫米的钢筋作为受力筋，间距150毫米，直径6毫米的钢筋作为分布筋，间距200毫米。钢筋保护层厚度为15毫米，既能保证钢筋与混凝土的粘结，又能防止钢筋锈蚀。

楼板的边缘和角部是受力较为复杂的部位，需要加强配筋。在广州的办公楼项目中，楼板四角设置了双向配筋网，角部补强钢筋长度不小于楼板短跨的1/5，有效防止了角部裂缝的产生。

楼板的隔声处理

楼板的隔声性能直接关系到居住的舒适度。楼板隔声包括空气声隔声和撞击声隔声两个方面。空气声主要来自说话、音响等，可以通过增加楼板的质量来隔绝；撞击声则来自脚步、拖动家具等，需要通过设置弹性垫层来减少传递。

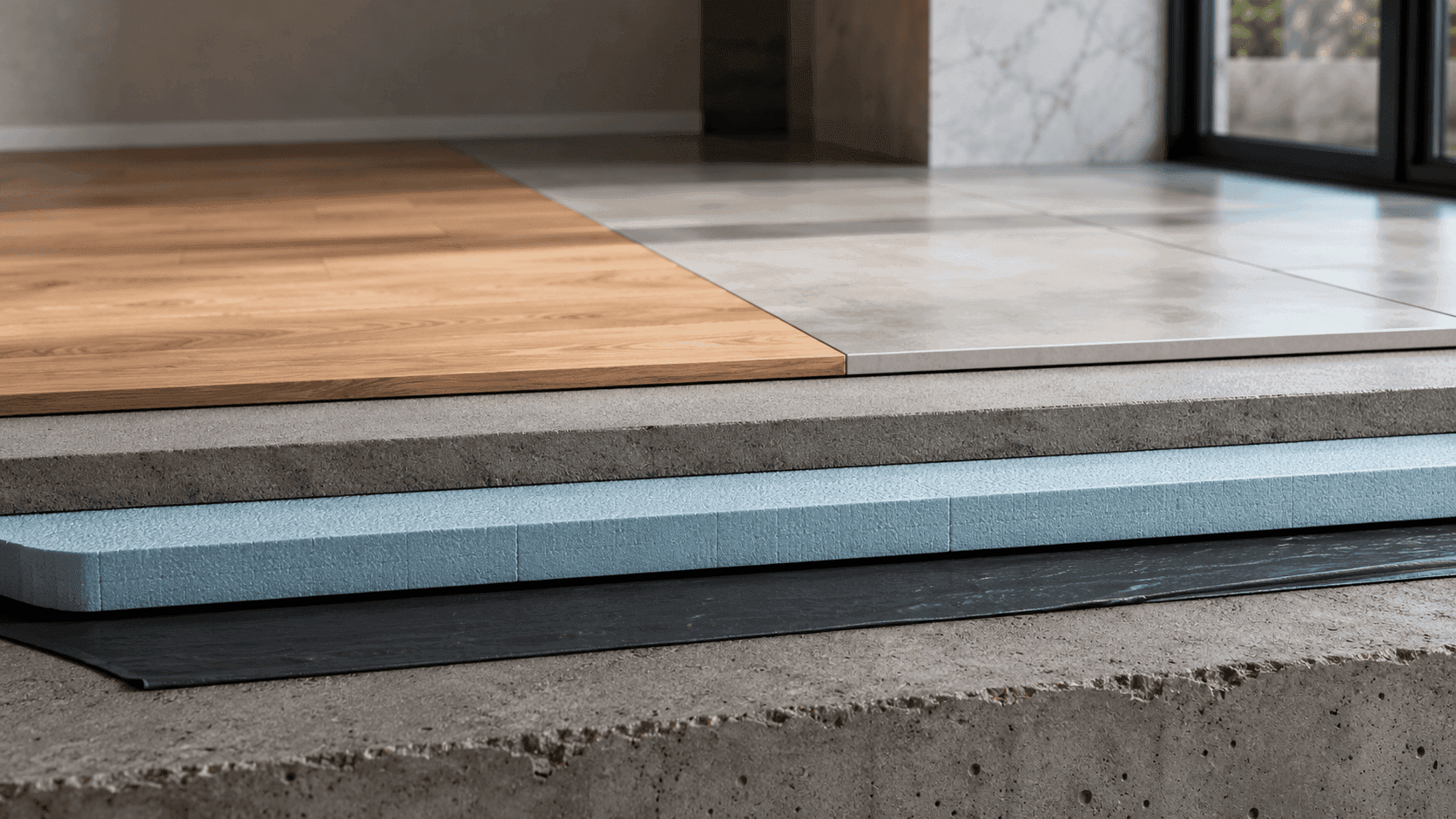

在高档住宅项目中，采用了“浮筑楼板”技术来提高隔声效果。在结构楼板上铺设一层高密度聚苯板作为隔声垫层，然后浇筑40毫米厚的细石混凝土保护层，再进行面层装饰。这种构造将面层与结构层分离，大大减少了撞击声向下层传递。实测数据显示，这种楼板的撞击声压级可以降低25分贝以上。

楼板的裂缝控制

楼板裂缝是住宅工程中常见的质量问题。裂缝产生的原因包括混凝土收缩、温度变化、荷载作用、施工不当等多个方面。武汉的住宅项目中，夏季施工时混凝土失水过快，导致楼板出现了网状收缩裂缝。为了控制裂缝，施工中采取了以下措施：混凝土浇筑后及时覆盖塑料薄膜养护，保持湿润至少7天；楼板混凝土强度达到1.2兆帕后才允许上人施工；严格控制施工荷载，避免过早堆放材料。

在跨度较大的楼板中，还需要设置后浇带或膨胀加强带来控制裂缝。重庆的大跨度地下车库顶板，跨度达到8米，设计中每隔30米设置了一道后浇带，待主体结构完成并经过一定时间的沉降后，再用补偿收缩混凝土浇筑封闭，有效地控制了楼板的收缩裂缝。

---

屋面分类与选型

屋面是建筑物最顶部的覆盖构件，承担着防水、保温、隔热、抗风等多重功能。中国地域辽阔，气候类型多样，从黑龙江的年降雪量超过1米，到海南的年降雨量超过2000毫米，从西北的干燥少雨到东南沿海的台风频繁，不同地区的屋面设计和构造存在显著差异。

平屋面与坡屋面的选择

屋面按照坡度可以分为平屋面和坡屋面两大类。平屋面是指坡度小于5%的屋面，在中国的城市多层和高层建筑中广泛采用。北京的住宅楼普遍采用平屋面，屋面坡度一般为2%-3%，既满足排水要求，又便于屋面设备的安装和维护。平屋面的优点在于施工简便，造价相对较低，还可以利用屋面空间设置花园、活动场地等。

坡屋面是指坡度大于10%的屋面，在中国南方的低层住宅和别墅中应用较多。杭州西湖边的民居，屋面坡度通常为30度左右，采用青瓦铺设，形成了江南特有的建筑风貌。坡屋面的排水性能好，不易积水，在多雨地区具有明显优势。成都的川西民居，屋面坡度更大，达到40-45度，配合深出檐的设计，有效地将雨水导离建筑墙体。

屋面排水组织

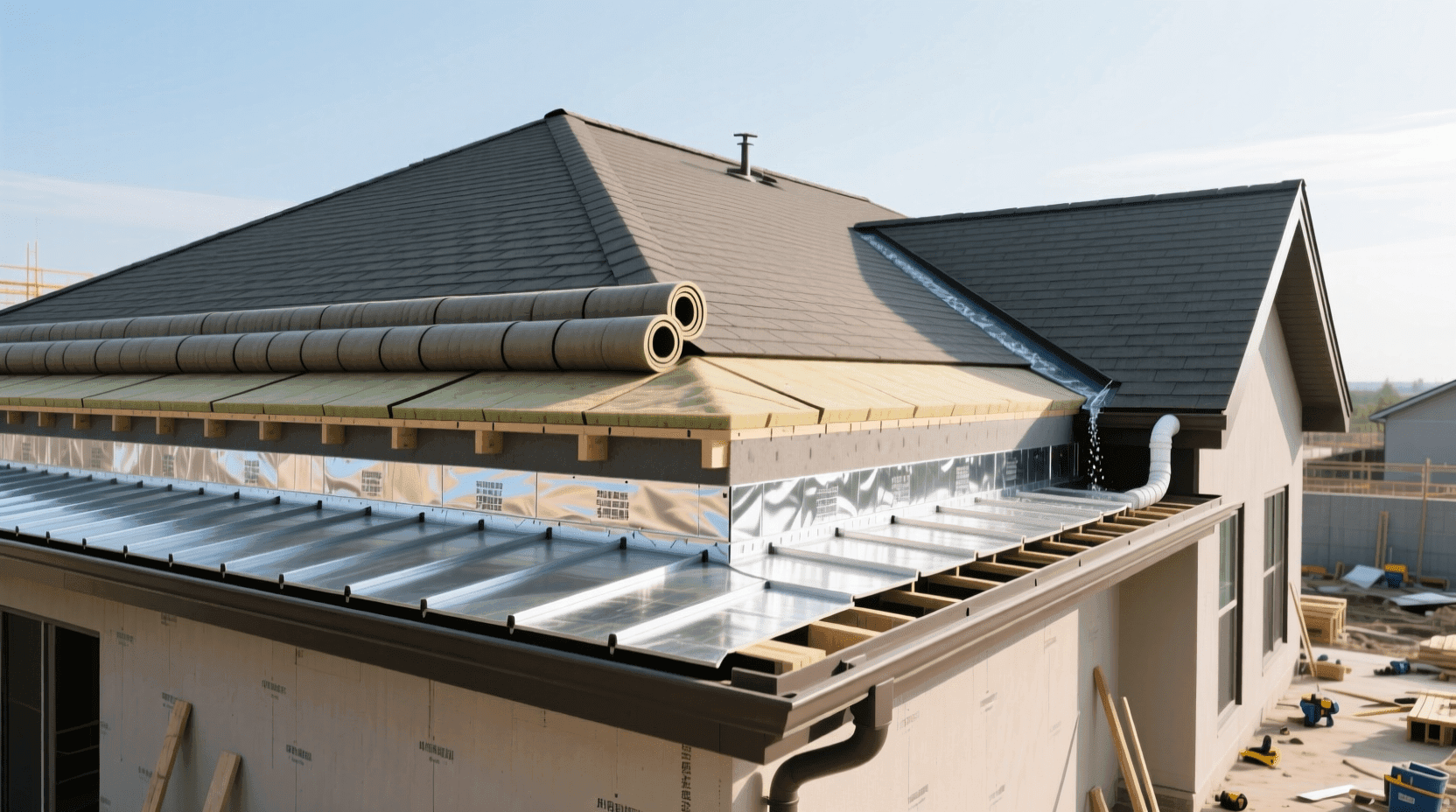

屋面排水分为有组织排水和无组织排水两种方式。有组织排水是通过天沟、雨水管等构件将雨水有序地排至地面或排水系统，在城市建筑中必须采用这种方式。上海的高层住宅，屋面设置了内天沟和雨水斗，雨水通过建筑物内部的雨水立管排至室外雨水井，整个过程不会对建筑外立面和行人造成影响。

无组织排水是指雨水直接从屋檐滴落至地面，这种方式仅适用于低层建筑，且要求建筑物周边有足够的空地。云南的传统民居，屋面雨水自由下落，通过宽阔的屋檐将雨水导离墙体，地面采用卵石铺设明沟，将雨水引向远处。

在屋面排水设计中，雨水斗的数量和位置至关重要。天津的大型商场屋面面积达到5000平方米，设计中根据当地暴雨强度计算，每500平方米设置一个雨水斗，雨水斗周围做成碗口状凹槽，确保雨水能够迅速排出。雨水管的直径根据汇水面积确定，通常采用直径100毫米或150毫米的PVC管材。

屋面构造层次

现代建筑的屋面是一个复杂的多层构造体系，以住宅平屋面为例，从下到上的构造层次包括：

结构层通常采用钢筋混凝土现浇板，厚度根据跨度和荷载确定，一般为120-150毫米。找坡层位于结构层之上，采用轻质材料找坡，坡度为2%-3%，确保雨水能够流向排水口。珍珠岩混凝土是常用的找坡材料，容重小，保温性能好。

找平层在找坡层之上，采用水泥砂浆或细石混凝土，厚度为20-30毫米，将找坡层找平，为防水层提供平整的基层。找平层施工时需要留设分格缝，缝宽20毫米，纵横间距不大于6米，防止找平层因温度变化产生裂缝。

保温层根据气候条件设置，北方地区需要保温，南方地区需要隔热。郑州的屋面保温层采用挤塑聚苯板，厚度60毫米，导热系数0.03瓦/(米·开尔文)，能够有效减少冬季的热量散失。

防水层是屋面的核心功能层，防止雨水渗入室内。防水层的材料选择和构造做法将在下一节详细讲解。

保护层位于防水层之上，保护防水层免受紫外线老化和机械损伤。常见的保护层包括细石混凝土保护层、砂浆保护层、块材保护层等。南宁的屋面采用40毫米厚的细石混凝土保护层，并留设分格缝，缝宽20毫米，间距4-6米。

屋面的变形缝处理

建筑物的伸缩缝、沉降缝在屋面处需要进行专门的构造处理，既要保证缝两侧能够自由变形，又要确保防水的连续性。办公楼设置了伸缩缝，缝宽30毫米，屋面处的伸缩缝采用了“盖缝做法”：在缝两侧各挑出混凝土压顶，形成搭接，压顶下方设置金属泛水板，雨水沿泛水板导入排水系统。防水层在缝处进行增强处理，附加防水层向两侧延伸不少于500毫米。

沉降缝的处理与伸缩缝类似，但缝宽通常更大，需要留有更大的变形余量。兰州的多层住宅，沉降缝宽度为50毫米，屋面处采用了金属盖缝板，盖缝板通过可变形的连接件固定在缝的一侧，另一侧自由搭接，既能防水，又能适应建筑物的沉降差异。

---

屋面防水工程

屋面防水是保证建筑物正常使用的关键，防水失效会导致室内渗漏，影响居住舒适度，严重时还会损坏室内装修和结构。在中国的建筑质量投诉中，屋面渗漏一直位列前茅。因此，屋面防水工程的设计和施工必须高度重视。

防水材料的选择

屋面防水材料主要分为柔性防水和刚性防水两大类。柔性防水材料具有良好的延伸性，能够适应基层的微小变形，包括卷材防水和涂膜防水。刚性防水则依靠材料自身的密实性和一定的强度来防水，主要是防水混凝土。

卷材防水在中国应用最为广泛。常见的防水卷材包括改性沥青防水卷材、合成高分子防水卷材等。济南的住宅项目中，屋面采用3毫米厚的SBS改性沥青防水卷材，这种卷材具有良好的耐高温和低温性能，在-25℃至100℃的温度范围内保持柔韧性。卷材采用热熔法施工，用火焰喷枪将卷材底部的沥青加热熔化，与基层粘结牢固。

涂膜防水适用于形状复杂、节点较多的屋面。聚氨酯防水涂料在中国应用广泛，厦门的住宅屋面采用聚氨酯防水涂料，分两道涂刷，总厚度1.5-2.0毫米。涂料施工方便，能够形成无接缝的防水层，特别适合屋面节点、管道周围等部位的处理。

防水层的施工

防水层施工质量直接关系到防水效果。以西安的住宅项目为例，卷材防水施工遵循以下步骤：

基层处理是防水施工的第一步。基层必须坚实、平整、干燥，不得有起砂、裂缝、凹凸不平等缺陷。施工前清理基层，将浮灰、砂粒、杂物清除干净。对于找平层的裂缝，采用聚合物水泥砂浆进行修补，裂缝宽度大于5毫米的，应沿裂缝剔成V形槽，填充密封材料。

涂刷基层处理剂是第二步。基层处理剂的作用是提高基层与防水层的粘结力，同时封闭基层的毛细孔。采用冷底子油或专用底漆，用滚刷均匀涂刷，涂刷量为0.3-0.5千克/平方米。涂刷后干燥4小时以上方可进行下道工序。

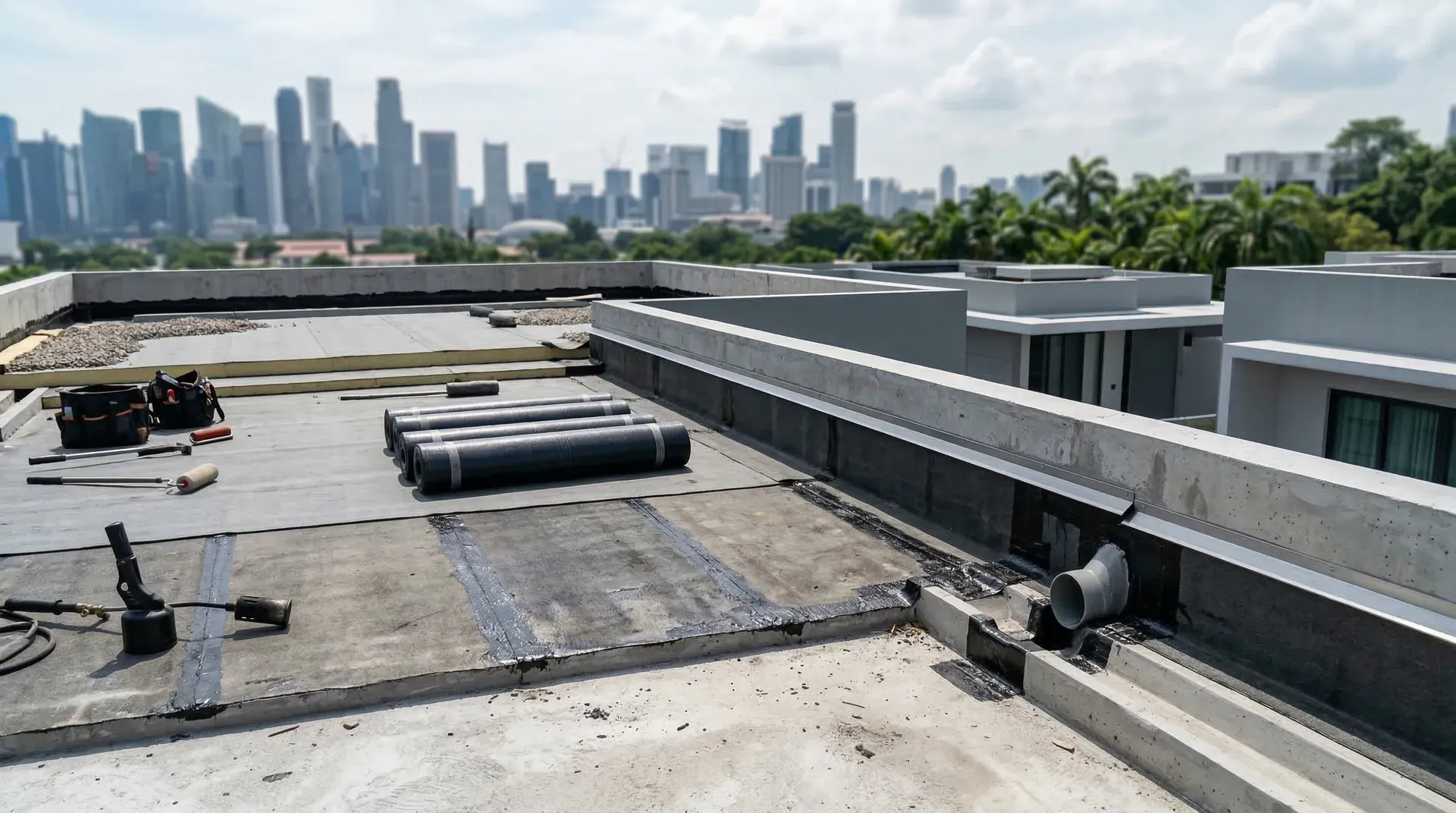

铺设防水卷材是核心工序。卷材铺设应从屋面最低处开始，按照水流方向从下向上铺设，保证卷材搭接处水不能逆流。长沙的屋面工程中，相邻两幅卷材的长边搭接宽度为80毫米，短边搭接宽度为100毫米。卷材采用热熔法粘贴，用火焰喷枪均匀加热卷材底部，待沥青熔化至光亮发黑时，立即将卷材铺贴在基层上，用专用滚筒从中间向两边滚压，排出空气，确保粘结牢固。

卷材收头和节点处理是防水工程的薄弱环节，需要特别加强。屋面女儿墙根部，卷材需要向上铺贴至高度250毫米以上，顶部用金属压条固定，并用密封膏封严。排水口周围，在大面积卷材铺设前先进行附加层处理，附加层采用与大面积相同的卷材，铺设范围为排水口周围500毫米。

防水层的验收与养护

防水层施工完成后，必须进行严格的验收。长春的住宅项目中，防水层验收包括以下内容：检查卷材的品种、规格、厚度是否符合设计要求；检查卷材表面是否平整，有无皱折、鼓泡、裂缝；检查卷材搭接宽度和粘结质量，用小刀在搭接处轻轻翘起，检查粘结是否牢固；检查节点、收头、穿墙管道等部位的处理是否符合规范。

蓄水试验是检验防水层质量的重要手段。在防水层施工完成、保护层施工前，进行24小时蓄水试验。试验时将屋面排水口堵住，在屋面蓄水，水深20-30毫米，24小时后检查是否有渗漏。合肥的办公楼屋面进行蓄水试验时，在楼下设置了多个观察点，仔细检查顶棚是否有渗水痕迹。

防水层的养护同样重要。防水层施工完成后，应及时进行保护层施工，避免防水层长时间暴露在阳光下老化。在保护层施工前，禁止在防水层上堆放材料、运行车辆。南昌的项目中，防水层施工完成后3天内进行了保护层施工，有效保护了防水层。

屋面渗漏的防治

尽管采取了各种防水措施，屋面渗漏仍时有发生。渗漏的原因主要包括：防水材料质量不合格、基层处理不当、施工工艺不规范、节点处理不到位、后期维护不当等。

一栋住宅楼投入使用两年后，屋面出现多处渗漏。经查勘发现，渗漏主要发生在排水口周围和女儿墙根部。排水口周围的防水附加层施工不到位，大面积卷材与附加层之间存在空鼓；女儿墙根部的卷材收头采用了普通水泥砂浆封闭，密封不严。维修时，将渗漏部位的防水层和保护层全部揭除，重新进行基层处理和防水层施工，排水口周围严格按照规范要求增设附加层，女儿墙根部采用金属压条和密封膏进行收头处理。维修后的屋面经过两个雨季的考验，未再发生渗漏。

---

屋面保温与隔热

建筑节能已成为中国建设领域的重要课题，屋面作为建筑围护结构的重要组成部分，其保温隔热性能直接影响建筑的能耗。在严寒和寒冷地区，屋面保温可以减少冬季采暖能耗；在夏热地区，屋面隔热可以降低夏季空调能耗。根据测算，良好的屋面保温隔热措施可以降低建筑能耗15%-20%。

保温材料的性能与选择

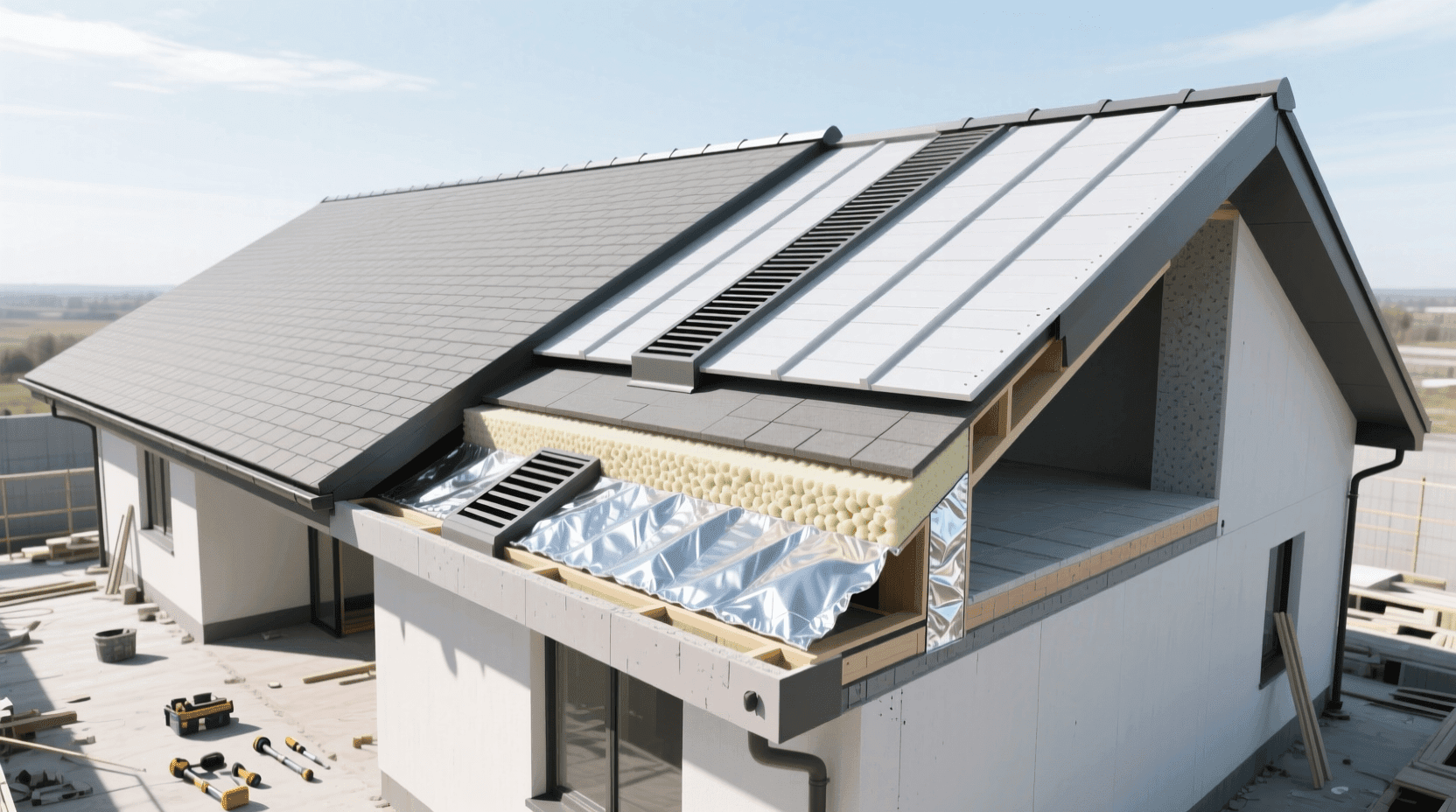

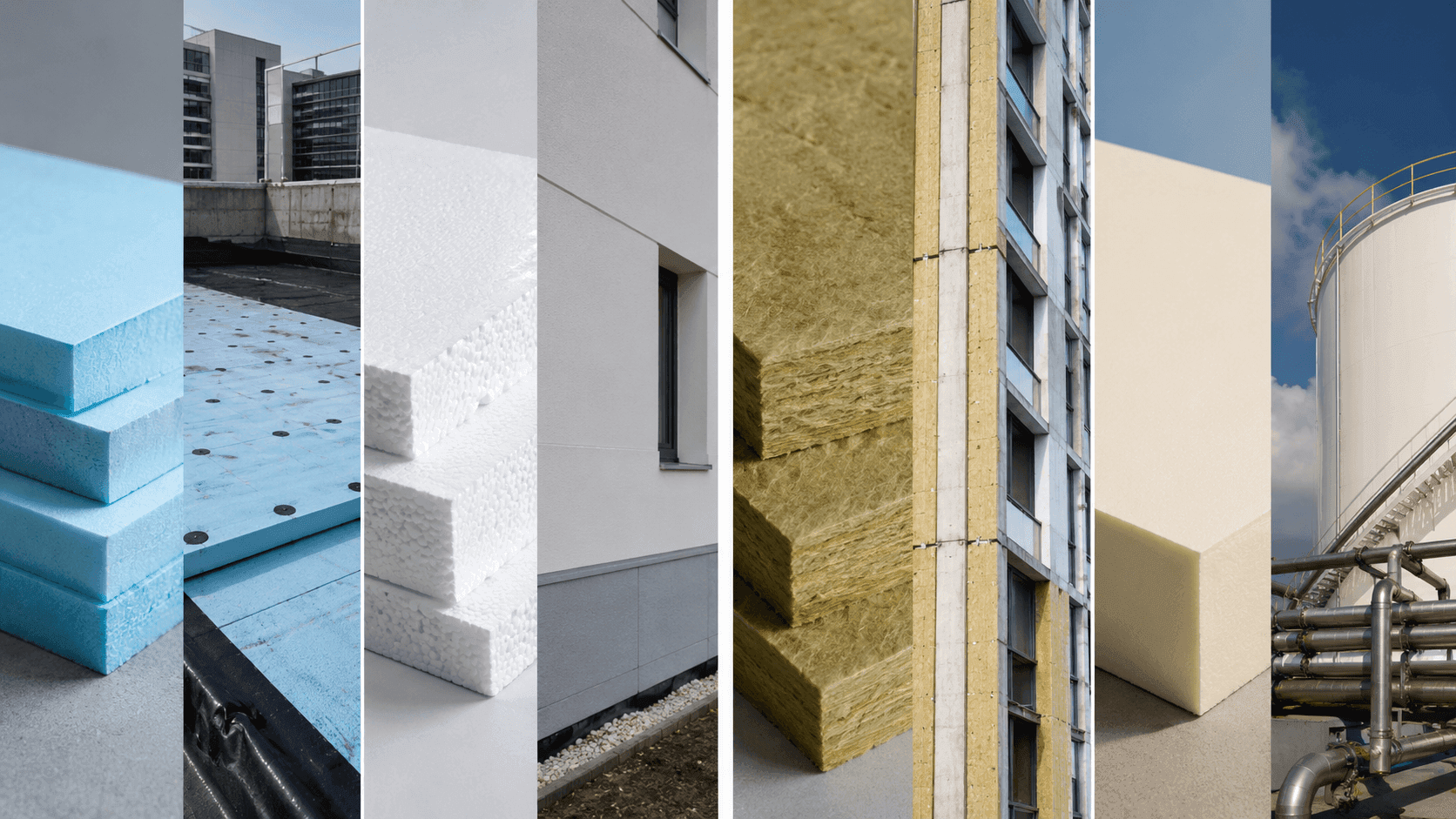

屋面保温材料种类繁多，选择时需要综合考虑导热系数、密度、吸水率、耐久性、防火性能、经济性等多个因素。哈尔滨的住宅项目位于严寒地区，冬季室外温度可低至-30℃，屋面保温采用挤塑聚苯板(XPS)，厚度100毫米，导热系数0.028瓦/(米·开尔文)，密度35千克/立方米。这种材料具有优异的保温性能和较低的吸水率，适合北方地区使用。

乌鲁木齐的建筑同样面临严寒气候，屋面保温采用岩棉板，厚度120毫米，导热系数0.040瓦/(米·开尔文)。岩棉板具有良好的防火性能，在高温下不燃烧、不释放有毒气体，同时具有一定的吸音效果，适用于对防火要求较高的公共建筑。

在南方地区，屋面隔热比保温更为重要。广州的住宅屋面采用聚氨酯硬泡保温板，厚度50毫米，导热系数0.024瓦/(米·开尔文)，在提供基本保温的同时，阻隔了夏季太阳辐射热向室内传递。

保温层的构造位置

屋面保温层的位置有正置式和倒置式两种。正置式屋面是指保温层位于防水层下方，这是传统的做法。沈阳的住宅屋面采用正置式构造，从下到上依次为：钢筋混凝土结构层、找坡层、找平层、保温层、防水层、保护层。这种构造的优点是保温层受到防水层的保护，不易受潮；缺点是防水层直接暴露在温度变化和外部环境中，容易老化。

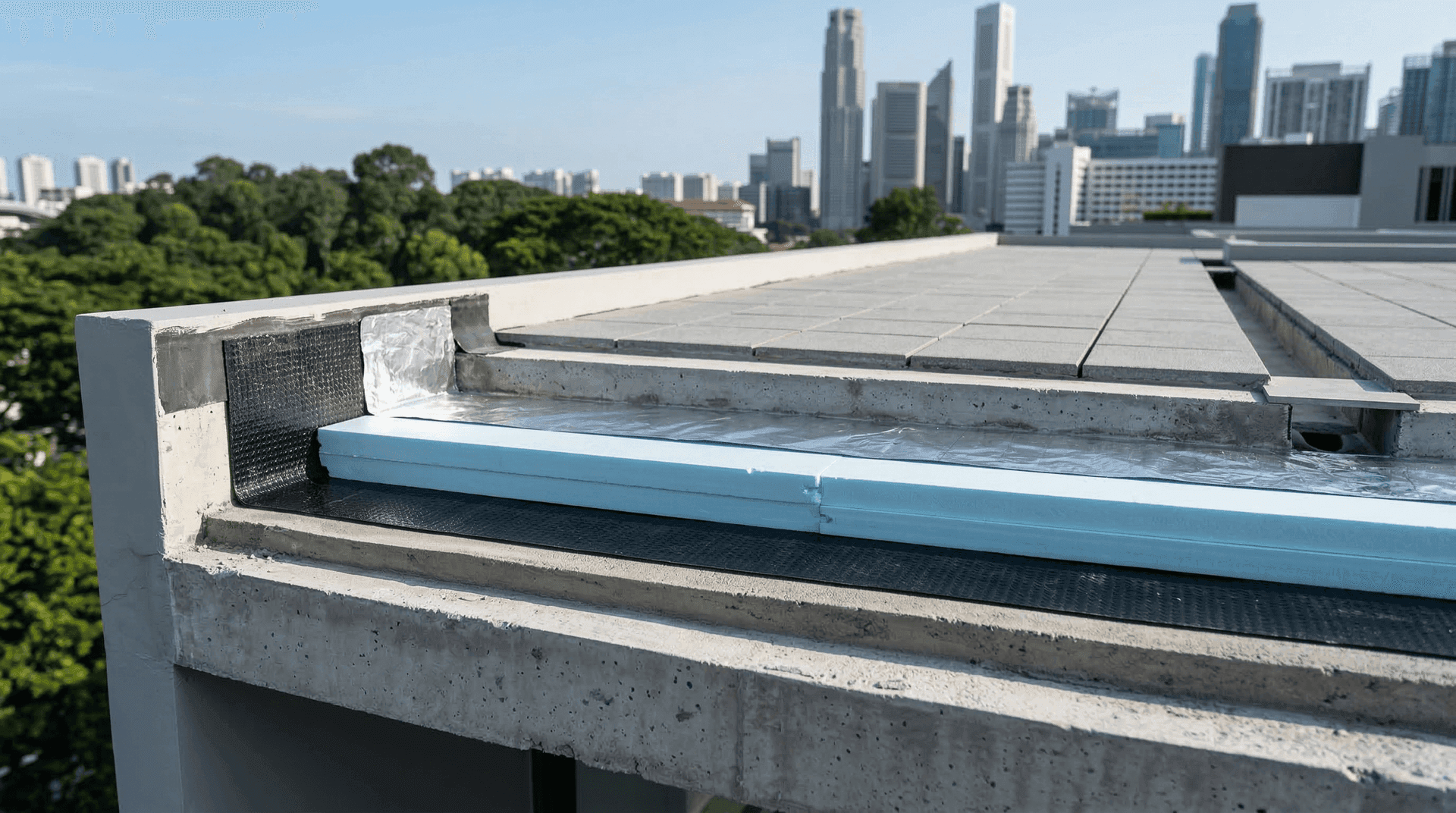

倒置式屋面是指保温层位于防水层上方。石家庄的办公楼采用倒置式屋面，防水层直接铺设在找平层上，保温层铺设在防水层上方，最上层是保护层。倒置式屋面的最大优点是防水层被保温层覆盖，避免了阳光直射和温度骤变，大大延长了防水层的使用寿命。倒置式屋面的保温材料必须采用吸水率低、强度高的材料，如挤塑聚苯板。

屋面传热系数的计算

为了定量评价屋面的保温隔热性能，需要计算屋面的传热系数。传热系数越小，保温隔热性能越好。以呼和浩特的住宅屋面为例，屋面构造从内到外依次为：钢筋混凝土板120毫米、珍珠岩找坡层平均厚度100毫米、挤塑聚苯板保温层80毫米、防水卷材层、细石混凝土保护层40毫米。

屋面总热阻等于各层材料的热阻之和加上内外表面换热阻。根据各层材料的导热系数和厚度，计算得到屋面的传热系数约为0.35瓦/(平方米·开尔文)，满足当地节能设计标准要求的0.40瓦/(平方米·开尔文)的限值。

上图展示了不同保温材料厚度与屋面传热系数的关系。可以看出，保温层厚度从0增加到60毫米时，传热系数下降迅速；超过80毫米后，传热系数下降趋于平缓。聚氨酯板的保温效果最好，相同厚度下传热系数最低；岩棉板的保温效果相对较弱，需要更大的厚度才能达到相同的保温效果。在实际工程中，需要根据当地气候条件和节能标准要求，经济合理地确定保温层厚度。

隔热屋面的构造

在夏热地区，屋面隔热比保温更为迫切。海口的夏季室外最高温度常超过35℃，强烈的太阳辐射使屋面表面温度可达60-70℃，如果没有有效的隔热措施，顶层室内温度会比其他楼层高5-8℃。

通风隔热屋面是南方地区常用的隔热措施。在屋面结构层与防水层之间设置通风间层,利用空气流动带走热量。三亚的住宅项目采用架空隔热层，在屋面结构层上砌筑砖墩，砖墩上铺设预制混凝土板，形成200毫米高的通风间层。通风间层两端设置进出风口,热空气从通风层排出,大大降低了传入室内的热量。

种植屋面是一种生态环保的隔热方式。例如，福州的办公楼屋面种植佛甲草等低矮植物，种植土厚度150毫米。植物通过光合作用和蒸腾作用吸收太阳辐射热，同时种植土层也起到保温隔热作用。监测数据显示，夏季种植屋面表面温度比普通屋面低15-20℃，顶层室内温度降低3-5℃，节能效果显著。

涂刷隔热涂料是一种简便易行的隔热措施。南宁的改造项目中，在原有屋面防水层上涂刷反射隔热涂料，涂料中含有中空陶瓷微珠和反射填料，能够反射太阳辐射中的红外线和可见光。涂刷隔热涂料后，屋面表面温度降低10-15℃，改善了顶层的室内热环境。

---

屋面防凝露设计

冷凝现象是指当温暖潮湿的空气接触到温度较低的表面时，空气中的水蒸气凝结成水珠附着在表面上。在建筑屋面中，如果设计不当，室内的水蒸气会渗透到屋面构造层中，在温度低于露点的位置凝结，导致保温层受潮失效、屋面结构锈蚀，甚至引起室内顶棚发霉。这个问题在北方采暖地区尤为突出。

凝露产生的机理

理解凝露产生的机理，首先需要认识水蒸气分压力的概念。空气中的水蒸气会产生一定的压力，称为水蒸气分压力。空气的温度越高，能够容纳的水蒸气越多，饱和水蒸气压越大。当空气中的水蒸气分压力达到饱和水蒸气压时，多余的水蒸气就会凝结成水。

冬季供暖期间，银川的一栋住宅室内温度为20℃，相对湿度60%，此时室内空气的水蒸气分压力约为1400帕。室外温度为-10℃，水蒸气分压力约为200帕。由于室内外存在水蒸气分压力差，水蒸气会从室内通过屋面构造层向室外渗透。在渗透过程中，如果某一层的温度低于该处空气的露点温度，水蒸气就会在该处凝结。

以兰州的住宅屋面为例，冬季室内温度20℃，室外温度-15℃，屋面采用正置式构造：钢筋混凝土板、找平层、聚苯板保温层80毫米、防水卷材。在稳态传热条件下，通过计算可以得到屋面各层的温度分布。保温层内侧(靠近室内)的温度约为15℃，保温层外侧(靠近室外)的温度约为-10℃。如果保温层材料选择不当或铺设不密实，水蒸气可能渗透到保温层中，在保温层外侧凝结成水，使保温层受潮，保温性能大大降低。

防凝露的构造措施

防止屋面凝露的根本措施是设置隔汽层，阻止室内水蒸气渗入屋面构造层。隔汽层应设置在保温层的室内侧(即保温层下方)，采用防水卷材或防潮薄膜等材料，要求材料致密、水蒸气渗透阻大。

例如，太原的办公楼屋面构造从下到上依次为：钢筋混凝土板、水泥砂浆找平层、沥青防水卷材隔汽层、聚氨酯保温层60毫米、水泥砂浆找平层、SBS防水卷材、细石混凝土保护层。隔汽层采用3毫米厚的沥青防水卷材，满粘铺设,搭接严密。隔汽层将室内的水蒸气阻隔在结构层以下,防止水蒸气进入保温层。

隔汽层的施工质量直接关系到防凝露效果。包头的住宅项目中，隔汽层施工特别注意以下几点：基层必须干燥、清洁、平整，含水率不大于9%；卷材搭接宽度不小于100毫米，采用满粘法铺设，不得有空鼓、皱折；穿越屋面的管道周围，隔汽层向上卷起至少150毫米，与管道粘结严密；隔汽层与女儿墙根部的连接，向上铺贴至保温层顶部以上，确保水蒸气无法从侧面进入保温层。

上图展示了冬季屋面温度分布与露点温度的关系。红色实线表示屋面各层的实际温度，蓝色虚线表示露点温度。当实际温度低于露点温度时，就会发生凝露。可以看出，在保温层内侧（约140毫米处）设置隔汽层，能够有效阻止水蒸气进入保温层。如果没有隔汽层，水蒸气会渗透到保温层中，在保温层外侧凝结。

排除保温层中的湿气

即使设置了隔汽层，施工过程中保温层仍可能带入一定的湿气。为了排除保温层中的湿气，需要设置排汽道和排汽孔。排汽道是在保温层中预留的通道，通常采用凹槽砖或在保温层中留设纵横贯通的缝隙，宽度20-30毫米，间距4-6米。排汽孔设置在屋面的高处，孔径50-70毫米，每200-400平方米设置一个。

西宁的住宅屋面面积3000平方米，设置了纵横向排汽道，间距6米，排汽道相互贯通。在屋面女儿墙根部设置了8个排汽孔，排汽孔采用金属排汽管，管上部设置保护帽，防止雨水进入。保温层中的湿气通过排汽道汇集，从排汽孔排出。监测数据显示，屋面使用一年后，保温层含水率由施工时的15%降至5%以下，保温性能良好。

蒸汽压力的平衡计算

为了科学地设计隔汽层，需要进行蒸汽压力的平衡计算。计算的目的是验证屋面构造层中是否会产生凝露，以及隔汽层的蒸汽渗透阻是否足够。

办公楼屋面冬季室内温度20℃，相对湿度60%，室内水蒸气分压力1400帕；室外温度-15℃，相对湿度70%，室外水蒸气分压力130帕。屋面构造从下到上依次为：钢筋混凝土板120毫米、沥青卷材隔汽层、岩棉保温层100毫米、SBS防水卷材。

根据各层材料的蒸汽渗透阻和厚度，计算水蒸气通过屋面的流量。沥青卷材的蒸汽渗透阻很大，能够有效阻止水蒸气渗透。计算结果表明，保温层内各点的水蒸气分压力均小于该处的饱和水蒸气压力，不会发生凝露。如果不设置隔汽层，保温层外侧的水蒸气分压力将超过饱和水蒸气压力，发生凝露。

---

风荷载对屋面的影响

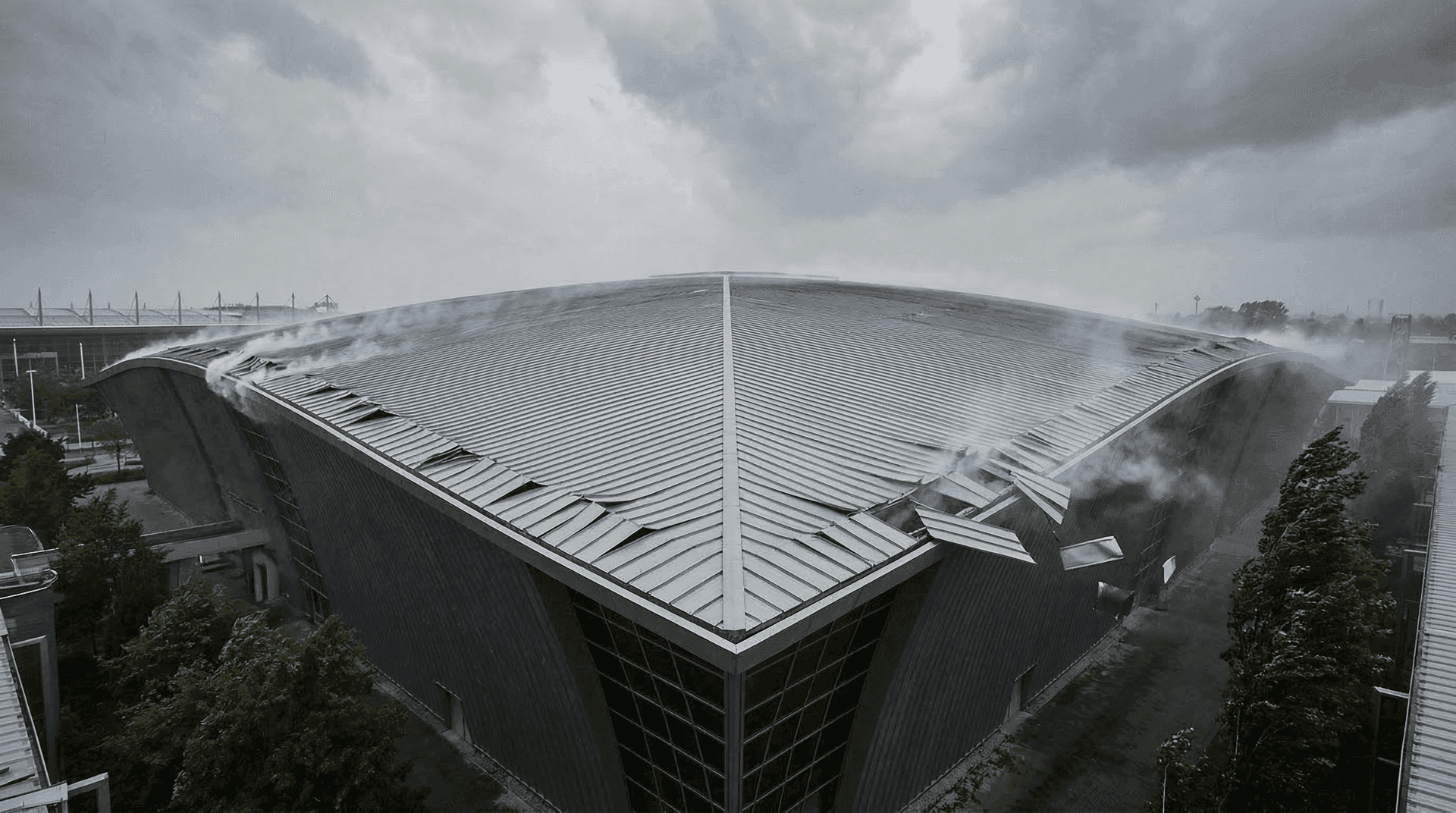

风是一种流动的空气，当风吹过建筑物时，会对建筑物表面产生压力或吸力，这种作用力称为风荷载。屋面由于位于建筑物的最高处，受风荷载的影响最为显著。特别是在沿海地区，台风季节的风速可达30-40米/秒，产生的风荷载巨大，如果屋面设计和构造不当，会导致屋面材料被掀起、屋面结构损坏，甚至引发建筑物整体安全问题。

屋面风压分布特征

风吹过建筑物时，迎风面受到正压力(风压),背风面和侧面受到负压力(风吸力)。屋面受到的风荷载主要是负压力，即风吸力。风吸力的大小与风速、建筑物高度、屋面坡度、建筑物周围环境等因素有关。

高层住宅的建筑高度50米，屋面为平屋面。根据当地基本风压和建筑物的体型系数计算，屋面中部区域的风吸力约为1.0千帕，屋面边缘和角部的风吸力可达2.5-3.0千帕。这意味着屋面边缘和角部的每平方米面积上，受到2500-3000牛的向上吸力，相当于250-300千克的物体产生的重力。

另外，低层别墅屋面为坡屋面，坡度30度。坡屋面迎风坡受到正压力，背风坡受到负压力。在台风天气中，背风坡的风吸力可达4.0千帕以上，如果屋面瓦片固定不牢，很容易被风掀起。

上图展示了平屋面不同区域的风吸力分布。可以看出，屋面角部的风吸力最大，距离角部越远，风吸力越小。在距离边缘5米以外的屋面中部区域，风吸力基本保持恒定。这种分布特征是由于建筑物角部和边缘存在气流分离和涡流，导致风吸力增大。在屋面设计中，需要对角部和边缘区域进行加强处理。

屋面抗风设计

为了抵抗风荷载，屋面构造必须具有足够的抗风能力。抗风设计包括屋面结构层、保温层、防水层、保护层等各个层次。

例如，高层住宅屋面采用现浇钢筋混凝土结构层，厚度150毫米，与墙体和梁整体浇筑，形成刚性整体。保温层采用挤塑聚苯板，通过专用固定件与结构层连接，每平方米设置4-6个固定件。屋面边缘和角部区域，固定件密度增加至每平方米8-10个。

防水卷材采用满粘法铺设，与基层粘结牢固，避免采用空铺或点粘法。卷材在女儿墙根部的收头，向上铺贴高度不小于250毫米，用金属压条固定，并用密封膏封严。女儿墙的压顶采用现浇混凝土，厚度不小于60毫米，并配置钢筋，与墙体连接牢固。

台州的坡屋面建筑，屋面瓦片采用混凝土瓦，每片瓦通过铜丝或镀锌铁丝与屋面基层固定。在屋面边缘两排瓦片和屋脊部位，每片瓦都进行固定；屋面中部区域，每4-6片瓦固定一片。这种做法能够有效防止台风天气中瓦片被掀起。

风洞试验与数值模拟

对于体型复杂或高度较高的建筑，可以通过风洞试验或数值模拟来准确确定屋面的风荷载分布。上海的一栋100米高的办公楼，屋面形状复杂，设有多个天窗和设备机房。设计阶段进行了风洞试验，将建筑模型按1:200的比例缩小制作，放入风洞中，测量屋面各点的风压。试验结果显示，设备机房的背风面和天窗周围存在较大的局部负压区，风吸力达到4.5千帕。根据试验结果，对这些区域进行了加强设计，增加了固定件的数量和防水层的附加层。

数值模拟是利用计算流体力学(CFD)软件模拟风绕建筑物流动的过程，计算屋面各点的风压。深圳的超高层建筑，高度300米，采用数值模拟方法分析屋面风荷载。模拟结果显示，屋面最大风吸力出现在建筑物东北角，达到6.0千帕。设计中对该区域采用了特殊的加强措施，保温层和防水层均增设了固定件，女儿墙改为钢筋混凝土实心墙，提高了抗风能力。

屋面女儿墙的抗风设计

女儿墙是屋面边缘的矮墙，起到安全防护、建筑造型和固定屋面防水层等作用。女儿墙受到的风荷载很大，特别是在高层建筑中。女儿墙如果设计或施工不当，容易在大风中倒塌，造成严重的安全事故。

在高层住宅女儿墙高度1.2米，采用200毫米厚的混凝土空心砌块砌筑。为了提高女儿墙的抗风能力，在女儿墙内设置了钢筋混凝土构造柱，沿女儿墙长度方向每3米设置一根，构造柱与屋面结构层锚固。女儿墙顶部设置钢筋混凝土压顶，压顶中配置2根直径12毫米的纵向钢筋，压顶两端与构造柱连接。这种构造形成了框架体系，大大提高了女儿墙的整体性和抗风能力。

上图对比了不同构造措施下女儿墙的抗风承载力。可以看出，设置构造柱和压顶配筋能够显著提高女儿墙的抗风能力。对于高度1.2米的女儿墙，无构造柱时的抗风弯矩承载力仅为1.8千牛·米/米，而采用构造柱和压顶配筋后，抗风弯矩承载力可达8.5千牛·米/米，提高了近4倍。

屋面附属设施的抗风固定

屋面上通常安装有太阳能热水器、空调外机、卫星天线等附属设施，这些设施受风面积大，容易被大风吹落，既损坏设备，又可能造成人身伤害。因此，屋面附属设施必须进行可靠的抗风固定。

例如，住宅屋面安装太阳能热水器，采用钢制支架固定。支架基座通过膨胀螺栓与屋面混凝土结构层连接，每个支架设置4个固定点，每个固定点采用2个M12膨胀螺栓，锚固深度不小于80毫米。支架底部与屋面之间设置橡胶垫块，避免直接接触损坏防水层。固定点周围的防水层进行加强处理，采用堵漏王封堵螺栓孔，上部涂刷防水涂料，确保防水可靠。

另外，高层建筑屋面设置空调冷却塔，设备重量5吨，迎风面积20平方米。设计中将冷却塔基础与屋面结构层整体浇筑，基础中预埋地脚螺栓，冷却塔底座通过螺栓与基础连接。基础底部配置钢筋网，与屋面结构层的钢筋绑扎连接，确保设备在台风中不会被吹倒。

---

小结

楼板作为建筑物的水平承重构件，不仅要承受各种使用荷载，还需兼顾隔声、防火、防水、节能等多项性能要求。楼板的类型多样，如现浇混凝土楼板、预制叠合楼板、钢结构楼板等，其结构布置和材料选型需根据建筑用途和工程特点灵活确定。屋面作为建筑物的顶部覆盖部分，承担着防水、保温隔热、抗风、承载设备等多重任务。屋面构造形式包括平屋面、坡屋面、种植屋面等，各有其适用范围和技术要点。

女儿墙和附属设施的抗风设计也尤为重要，直接关系到建筑物在恶劣气候中的安全性。在实际工程中，应根据建筑物的使用功能、当地气候条件、经济技术水平、材料供应情况等多方面因素，综合比选，选择最适合的楼板和屋面系统。同时，要注重施工工艺、细部构造和质量控制，优化防水、隔热、防腐等措施，提高建筑物的安全性、耐久性与居住舒适性，为建筑的长期使用和可持续发展打下坚实基础。
