建筑设备工程

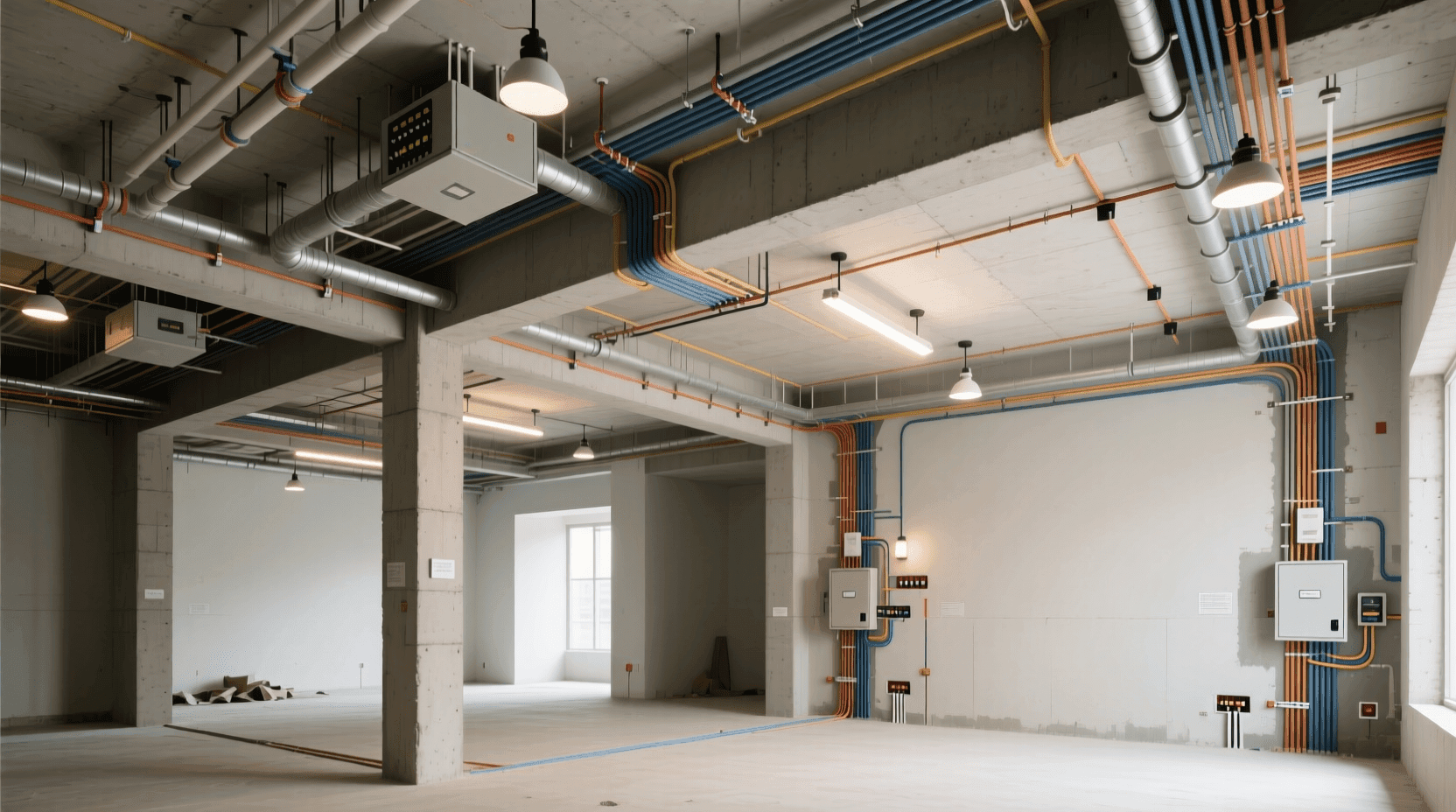

建筑设备工程是建筑构造体系中的“生命线”，它将原本静态的建筑空间转变为能满足人们日常生活与工作需求的功能性场所。无论是清晨从水龙头流出的洁净自来水、冬季室内持续的温暖环境，还是夜晚随手点亮的电灯，这些日常而平常的体验背后，都离不开各类建筑设备系统的稳定支撑。建筑设备工程涵盖了给水排水、采暖通风、空气调节、电气照明、智能控制等多个系统，贯穿建筑的设计、施工和运维全流程，是实现现代建筑居住和生产功能不可或缺的重要环节。

与结构和装修相比，建筑设备系统往往更为隐蔽，但它们直接影响到建筑的安全、舒适、节能和环保。例如，给水系统确保居民随时获得清洁水源；排水系统及时有效地排除污废水，保障卫生与健康；采暖通风系统有效调节室内温湿度和空气品质，为居住者提供怡人的环境；照明和供电系统为生活和工作提供必备的能源支持。此外，随着科技进步，建筑智能化、可再生能源利用等也成为建筑设备工程的重要内容。

建筑设备系统的良好运行，一方面依赖于科学的设计、规范的施工和合理的维护管理，另一方面也离不开各专业系统之间的配合与协调。例如，给排水管线与电气、暖通等系统的空间统筹布置，不仅影响施工难度，也直接关系到后期检修和建筑空间的使用效率。实际工程中，常常需要通过BIM等数字化技术来协同设计，提高设备系统的集成度和可靠性。

---

给水系统

给水系统的基本组成

建筑给水系统的作用是将城市自来水管网或其他水源的水，输送到建筑内各个用水点。一个完整的给水系统包括引入管、水表节点、给水管网、增压设备和配水设施等组成部分。引入管从室外给水管网接出，穿过建筑外墙进入室内，通常埋设在冰冻线以下。水表节点设置在引入管上，用于计量用水量，一般安装在底层或地下室便于抄表和维修的位置。

给水管网在建筑内部的布置方式直接影响供水的可靠性和经济性。管道材料的选择需要考虑水质要求、使用环境和经济性等因素。目前住宅建筑中广泛采用的管材包括铜管、不锈钢管、塑料管和复合管等。其中，PPR管（无规共聚聚丙烯管）因其耐腐蚀、不结垢、使用寿命长且价格适中，在国内住宅建筑中占据主导地位。北京某住宅小区在2018年的给水改造工程中，将原有的镀锌钢管全部更换为PPR管，不仅解决了水质发黄的问题，管道使用寿命也从15年延长到50年。

给水方式的选择

建筑给水方式的选择取决于室外给水管网的水压和建筑高度。当室外管网水压能够满足建筑内最不利用水点的压力要求时，可采用直接给水方式，这是最经济的供水方案。对于六层及以下的多层住宅，如果室外管网压力充足（一般要求不低于0.28MPa），通常可采用这种方式。上海市区的老式里弄住宅多为三到四层，基本都采用直接给水，系统简单可靠，维护成本低。

当建筑高度超过室外管网的供水能力时，需要设置增压设备。设置屋顶水箱的给水方式曾经是高层建筑的标准配置，水泵将水提升至屋顶水箱，再由水箱向下供水。这种方式供水稳定，但水箱占用屋顶空间，且存在二次污染风险。广州某医院曾因屋顶水箱清洗不及时导致水质超标，引起广泛关注。

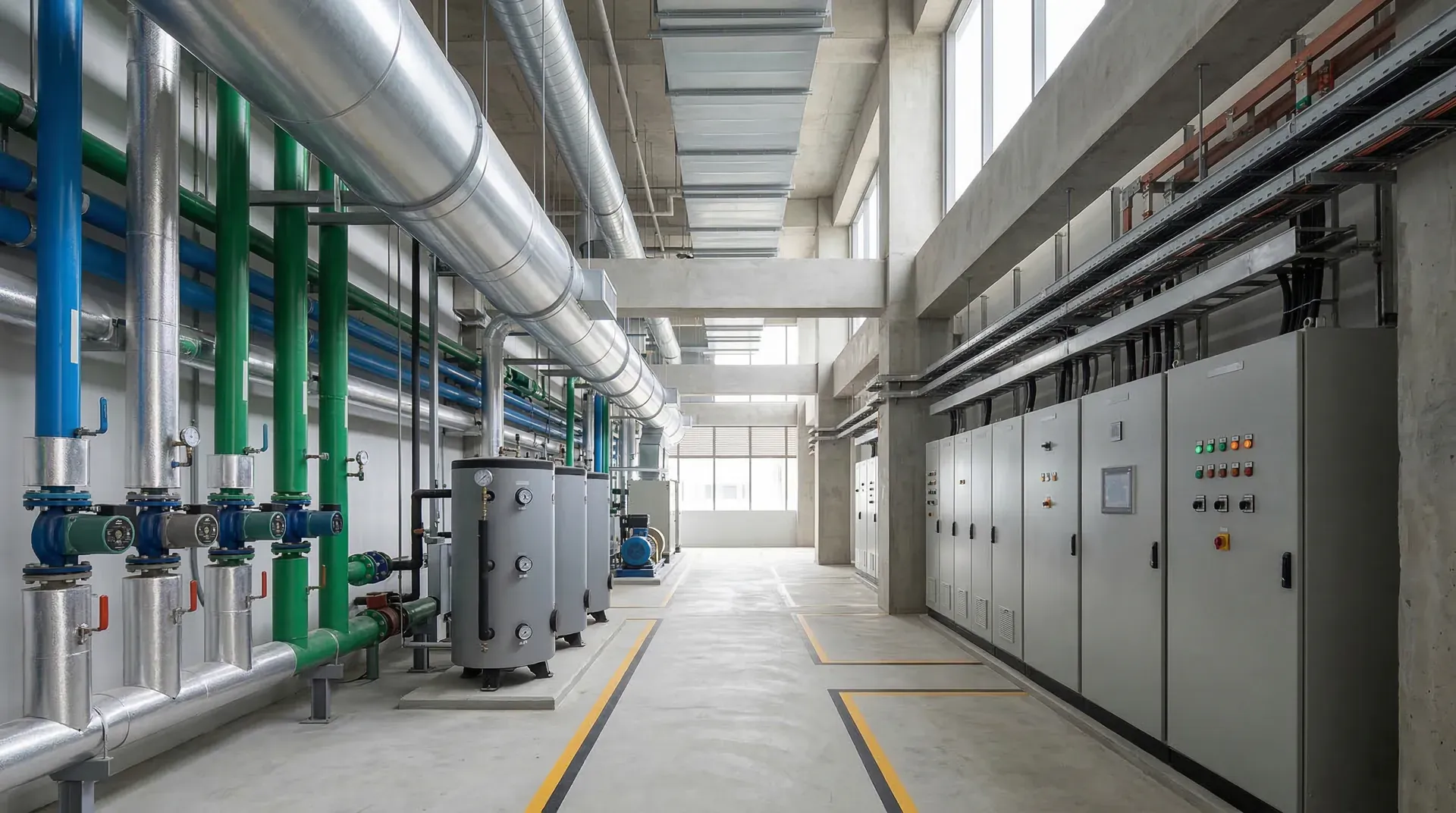

变频调速给水方式是当前高层建筑的主流选择。该系统通过变频器控制水泵转速，根据用水量变化自动调节供水压力，既能保证供水稳定，又能实现节能降耗。深圳某30层住宅采用变频给水系统后，相比传统水箱供水方式，年节电量达到40%。变频给水设备一般设置在地下室或首层专用机房内，占地面积约为建筑面积的0.1%~0.2%。

不同建筑高度与给水方式的对应关系可以用下表总结：

给水管道的敷设

给水管道在建筑内的敷设方式分为明装和暗装两类。明装管道直接固定在墙面、柱面或天花板下，施工简便，便于检修，但影响建筑美观，多用于地下室、车库等对装饰要求不高的区域。暗装管道敷设在墙体内、楼板内或吊顶内，外观整洁，是住宅和公共建筑的常用方式。

管道暗装时，需要在墙体或楼板施工阶段预留管槽或预埋套管。竖向管道通常布置在管道井内，这是一个贯通各层的竖向空间，便于管道集中敷设和维护。现代住宅建筑的管道井一般设置在厨房或卫生间的墙角，尺寸约为600mm×600mm。杭州某高层住宅项目通过优化管道井设计，将原本分散的给排水、燃气、电气管线集中布置，不仅节省了建筑面积，也便于后期维修。

水平管道敷设时应保持适当的坡度，一般为2‰~5‰，坡向泄水装置，以便检修时能够排空管内积水。管道穿越楼板、墙体等结构构件时，必须设置套管，套管与管道之间的缝隙用柔性防水材料填塞，防止漏水对建筑结构造成损害。北京某办公楼因施工时未设置套管，导致给水管破裂后水流沿楼板渗漏，造成下层装修大面积损坏，维修费用超过30万元。

水表安装与管道试压

水表是计量用水量的仪表，其安装位置应便于读数和更换。住宅建筑通常采用户用水表，每户独立计量，水表一般安装在户外走廊的水表井内或户内卫生间的管道井内。成都某小区采用远传水表系统，水表数据通过无线网络自动上传到物业管理中心，实现了抄表自动化，减少了人工成本和入户打扰。

水表前后应设置阀门，便于检修时关闭水源。水表前需要安装过滤器，防止水中杂质损坏水表。水表后设置止回阀，防止水倒流。这三个部件与水表一起，构成了水表节点。水表的口径应根据设计流量选择，选型过大会导致小流量时计量不准，选型过小则会产生较大水头损失。

管道安装完成后，必须进行水压试验，检验管道的强度和严密性。试验压力为工作压力的1.5倍，但不得小于0.6MPa。试验时，先将管道充满水，排除管道内的空气，然后缓慢升压至试验压力，稳压1小时，压力降不得超过0.05MPa，且管道无渗漏和变形，即为合格。隐蔽管道必须在隐蔽前进行试压，验收合格后方可进行下道工序。

给水系统的水压变化与楼层高度的关系可以通过下图理解：

上图展示了在室外管网水压为0.35MPa的条件下，建筑内各楼层的实际水压变化。每增高10米，静水压力降低约0.1MPa。当楼层高度超过30米（约10层）时，顶层水压已低于最低使用要求（0.05MPa），此时就需要采用增压措施。

---

排水系统

排水体制与系统组成

建筑排水系统的功能是及时排除建筑内产生的污水、废水和雨水，保持室内环境卫生。根据污水性质和排放要求的不同，排水系统分为生活污水系统、生活废水系统和雨水系统。生活污水指来自卫生间便器的排水，含有大量有机物和病菌，必须经过化粪池处理后才能排入市政管网。生活废水指洗涤、洗浴等排水，污染程度相对较轻。

排水体制分为合流制和分流制两种。合流制将污水和废水合并在一个管道系统内排放，系统简单，但管道管径较大，且化粪池负荷重。分流制将污水和废水分开排放，废水可以直接排入雨水管网或经过简单处理后回用，有利于节水和环保。目前新建住宅建筑多采用污废合流制，将卫生间的污水和其他废水合并排放，这种方式在满足卫生要求的前提下，简化了管道系统。

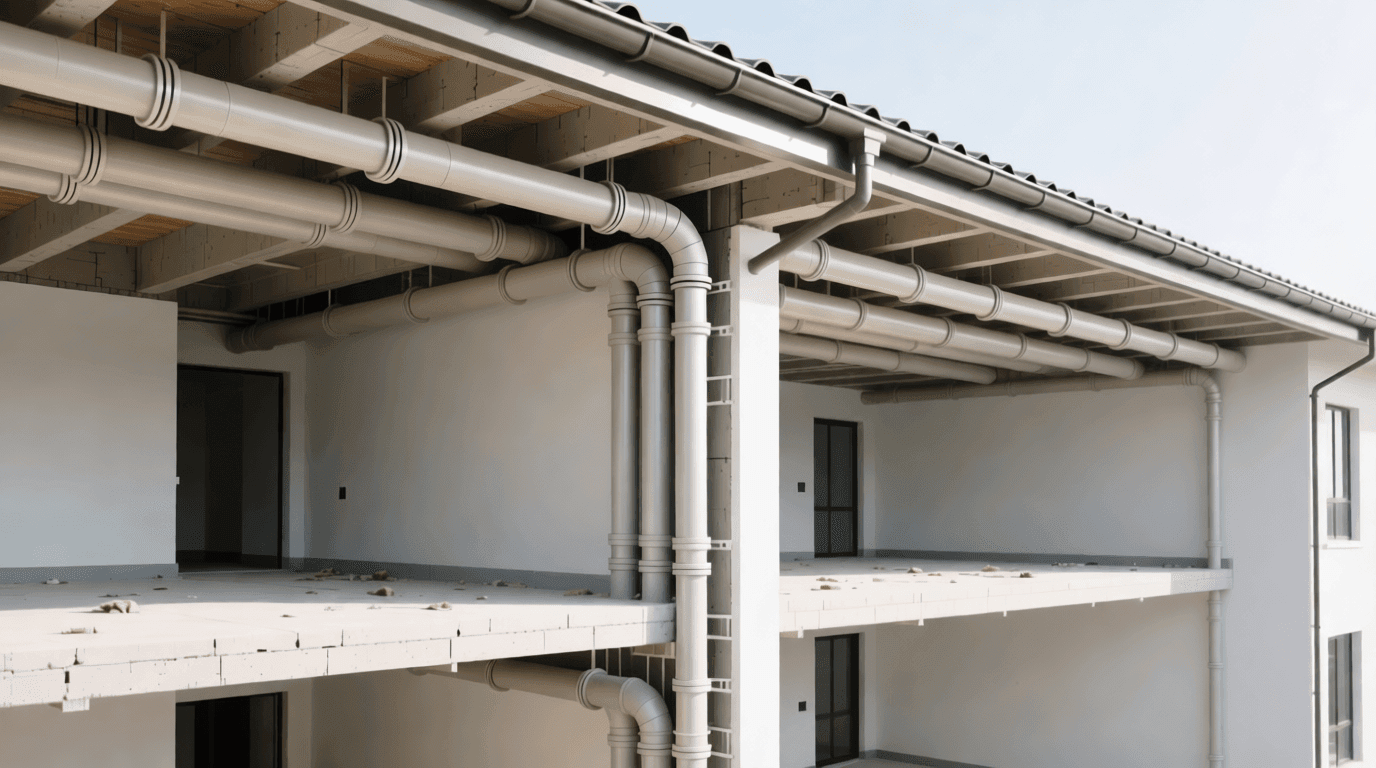

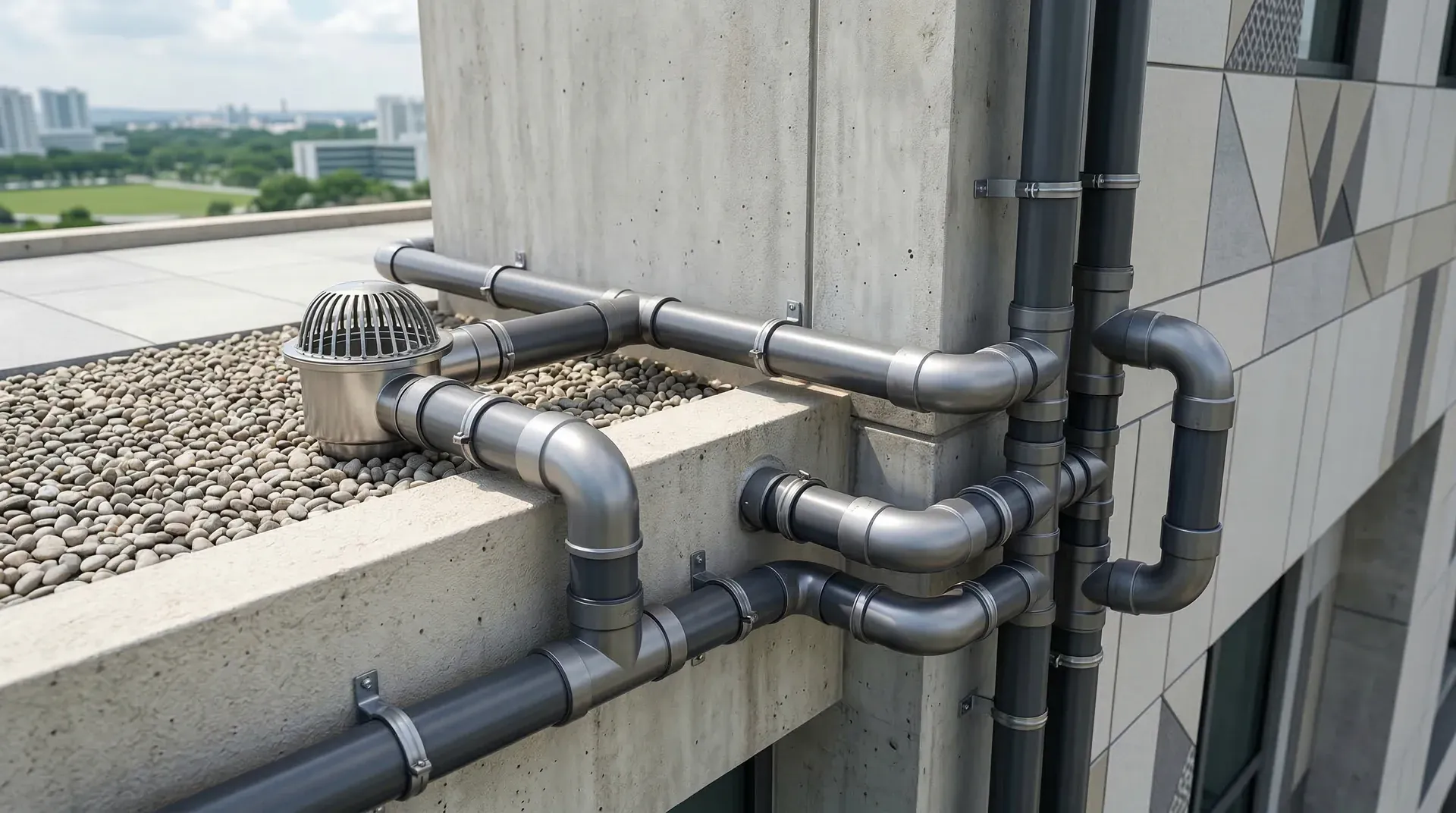

雨水排水系统独立设置，不得与污废水管道混接。屋面雨水通过雨水斗收集，经立管排至室外雨水管网或直接排放。南方多雨地区的建筑，雨水系统的设计尤为重要。广州某商业综合体的屋面面积达2万平方米，采用虹吸式雨水排水系统，通过精确的水力计算，仅需4根立管就能满足排水要求，相比传统重力流系统减少了60%的管道数量。

室内排水管道布置

排水管道要布置得尽可能短且通畅，应尽量减少弯头和转角，以避免气堵和淤积现象。排水横管应设有规定的坡度，以保证水流靠自重顺利排出。不同直径的管道坡度要求如下：DN50（直径50mm）排水管坡度≥0.025，即每米落差2.5cm；DN75坡度≥0.015（每米落差1.5cm）；DN100坡度≥0.012（每米落差1.2cm）；DN150坡度≥0.008（每米落差0.8cm）。

排水立管是排水系统的主干，贯通各层，一般布置在管道井内或沿墙明装。立管应尽量垂直，不得有明显弯折。立管底部设置检查口，便于清通疏浚。高层建筑的排水立管，每隔一定高度需要设置通气管或采用特殊管件，防止水流冲击产生的负压影响下层排水。

排水管道的材料选择也很重要。塑料排水管因其质轻、耐腐蚀、施工方便，在建筑中应用广泛。PVC-U管（硬聚氯乙烯管）是最常用的排水管材，适用于生活污废水排放，价格低廉。但PVC-U管的耐温性能有限，长期使用温度不应超过40℃。对于厨房等有热水排放的场所，宜采用PP管（聚丙烯管）或柔性铸铁管。

不同部位排水管道的材料选择和施工要求见下表：

通气管的设置

通气管是建筑排水系统中容易被忽视但十分重要的组成部分。排水管道内的水流会产生压力波动，如果没有通气管平衡管内气压，就会导致水封破坏，臭气进入室内。同时，通气管还能改善排水条件，防止管道淤塞。

通气管的布置方式有多种。最常见的是伸顶通气管，将排水立管向上延伸至屋面，管口高出屋面不小于300mm，使管内空气与大气相通。结合通气管连接排水立管和通气立管，形成双立管排水系统，通气效果更好，适用于高层建筑。专用通气立管不连接任何排水支管，专门用于通气，通常在卫生洁具较多或排水量较大的建筑中设置。

住宅建筑中，每个卫生间的洗脸盆、地漏等卫生器具排水管必须设置存水弯，弯内保持一定高度的水柱（水封），隔断管道内的臭气。存水弯的水封高度一般为50~100mm。如果长期不用水，水封会因蒸发而失效，臭气就会溢出。因此，不经常使用的卫生间应定期注水，或采用防臭地漏。

排水系统的水力特性可以通过管道流量与管径的关系来理解：

上图展示了不同坡度条件下，排水管道流量与所需管径的关系。管道坡度越大，同样管径下的排水能力越强。设计时需要在满足排水能力的前提下，综合考虑施工空间和经济性，选择合理的管径和坡度。

---

卫生器具与配件

常用卫生器具的选型

卫生器具是建筑给排水系统的终端设施，直接为使用者提供服务。器具的选型应考虑使用功能、卫生性能、节水效果和经济性等因素。洗脸盆是最基本的卫生器具，按安装方式分为台上盆、台下盆和立柱盆。台上盆安装简便，造型美观，但台面与盆体交接处容易藏污纳垢。台下盆台面清洁方便，整体感强，是现代住宅的主流选择。立柱盆节省空间，适用于小户型卫生间。

坐便器按冲洗方式分为冲落式、虹吸式和喷射虹吸式。冲落式坐便器结构简单，用水量较大，冲水声音大，已较少使用。虹吸式坐便器利用水流产生虹吸作用排污，用水量少，噪音低，是目前的主流产品。我国在2012年发布《节水型卫生洁具》标准，规定坐便器单次用水量不得超过6升，双档坐便器的大档用水量不超过6升，小档不超过4升。例如，某住宅小区将老式9升坐便器全部更换为双档节水坐便器，年节水量达2000立方米，节水率超过30%。

淋浴器和浴缸是卫生间的主要洁具。淋浴器按结构分为手持花洒和顶喷花洒，现代卫生间多采用两者结合的方式。节水型花洒通过优化喷孔设计，在保证淋浴舒适度的同时，将流量控制在9升/分钟以下，比普通花洒节水20%以上。浴缸占用空间大，用水量多，主要用于高档住宅和酒店。新型按摩浴缸配备水循环系统，能够实现水疗功能，但设备造价和用水成本较高。

厨房水槽是厨房的核心卫生器具，通常采用不锈钢材质，耐腐蚀、易清洁。水槽的配套龙头应选择可抽拉式或可旋转式，便于清洗各种餐具。水槽下方应设置存水弯，防止臭气返入室内。有条件的厨房可以安装厨余垃圾处理器，将厨余垃圾粉碎后排入下水道，减少垃圾产生量，但需要注意排水管道的通畅性。

主要卫生器具的技术参数对比：

给水配件与连接

龙头是控制给水器具出水的关键配件。传统的螺旋升降式龙头通过旋转手轮控制水流，结构简单但使用不便。陶瓷阀芯龙头通过旋转陶瓷片开闭水流，操作轻便，密封性好，使用寿命长达50万次以上，是目前的主流产品。感应式龙头采用红外感应技术，自动控制水流，卫生节水，主要用于公共场所。

恒温龙头能够自动调节冷热水混合比例，保持出水温度恒定，防止烫伤，适用于淋浴和浴缸。上海某幼儿园在卫生间安装恒温龙头后，有效避免了儿童使用热水时的烫伤风险。恒温龙头的价格较高，一般为普通龙头的3~5倍，但在对安全性要求高的场所值得采用。

角阀是连接给水管道和卫生器具软管的重要配件，通常安装在墙面出水口处。角阀不仅起到控制水流的作用，还便于器具的检修和更换。优质角阀采用黄铜本体和陶瓷阀芯，使用寿命长，不易漏水。劣质角阀使用合金材料，易腐蚀、易断裂，是家庭漏水的常见隐患。北京某小区统计数据显示，30%的室内漏水事故由角阀质量问题引起。

卫生器具的安装要点

卫生器具的安装质量直接影响使用效果和建筑安全。洗脸盆安装时，应确保盆体水平，与墙面贴合紧密，采用硅酮密封胶密封接缝。台下盆需要使用专用安装支架，承载盆体重量，防止脱落。给水管和排水管的连接应牢固，接口处不得有渗漏。

坐便器的安装较为复杂。首先要确保地面排水口位置准确，排水口中心距墙面的距离（坑距）有300mm和400mm两种标准，选购坐便器时必须与坑距匹配。安装时，坐便器底部与地面接触处用玻璃胶密封，排污口与地漏连接处使用法兰盘和密封圈，确保密封可靠。螺栓固定要适度，过紧会导致瓷体开裂。

淋浴器的安装高度应根据使用者身高确定，顶喷花洒距地面高度一般为2000 ~ 2200mm，手持花洒安装高度为1200mm左右。混水阀应安装在便于操作的位置，高度一般为1000 ~ 1100mm。淋浴区应做好防水处理，墙面防水高度不低于1800mm，地面坡向地漏，坡度为1% ~ 2%。

浴缸安装需要考虑楼板承载能力，浴缸满水后的总重量可达500公斤以上。浴缸底部应设置支撑架，荷载均匀分布。浴缸侧面与墙体交接处应使用防水密封材料处理。嵌入式浴缸周边需要砌筑挡水台，台面贴防滑瓷砖，防止积水和滑倒。

---

采暖通风系统

采暖系统的形式

采暖系统的作用是在寒冷季节向建筑内供给热量，维持室内舒适温度。我国采暖地区主要集中在长江以北，按照累年日平均气温稳定低于或等于5℃的日数大于或等于90天的标准划分。北京、天津、河北、山西等省市属于严寒地区，冬季采暖是建筑设备的核心内容。

集中供暖是我国北方城市的主要采暖方式，由区域锅炉房或热电厂生产热水或蒸汽，通过管网输送到各个建筑。这种方式供暖稳定，管理集中，但存在调节灵活性差、能源浪费大等问题。传统的集中供暖按建筑面积收费，用户无法根据需求调节室温，导致部分住户过热而不得不开窗降温，造成能源浪费。

分户计量供暖是集中供暖的改进方式，在每户安装热量表，根据实际用热量收费。用户可以通过调节各房间的温控阀控制室温，既满足舒适性需求，又能实现节能。天津某小区实施分户计量改造后，供暖能耗降低了20%，用户满意度显著提高。分户计量系统的初投资较高，每户需增加2000~3000元的设备费用，但通过节能效益，一般5 ~ 8年可以收回投资。

独立采暖系统采用燃气壁挂炉作为热源，每户独立控制，灵活方便，适用于南方过渡地区和没有集中供暖的地区。燃气壁挂炉可以同时提供采暖和生活热水，一机两用，节省空间。成都、武汉等长江流域城市的新建住宅普遍预留了壁挂炉安装条件。壁挂炉的热效率通常在90%以上,冷凝式壁挂炉的热效率可达105%，既经济又环保。

地暖（地板辐射采暖）是一种舒适度高的采暖方式，热量从地面向上传递，符合“温足凉顶”的舒适原则。地暖分为水地暖和电地暖两种。水地暖将热水管埋设在地板下的混凝土层内，通过管道循环热水加热地板。电地暖采用发热电缆或电热膜，通电后发热。水地暖适用于长时间连续采暖的场所，运行成本低；电地暖适用于间歇使用的场所，如南方住宅，安装简便，控制灵活。

不同采暖方式的技术经济对比：

散热器的选择与布置

散热器是传统采暖系统的主要散热设备，按材质分为铸铁散热器、钢制散热器、铝合金散热器和铜铝复合散热器。铸铁散热器耐腐蚀，使用寿命长，但外观笨重，热效率低，已逐渐被淘汰。钢制散热器重量轻，外形美观，散热效果好，是目前的主流产品。铜铝复合散热器结合了铜管的耐腐蚀性和铝材的高导热性，性能优异，但价格较高。

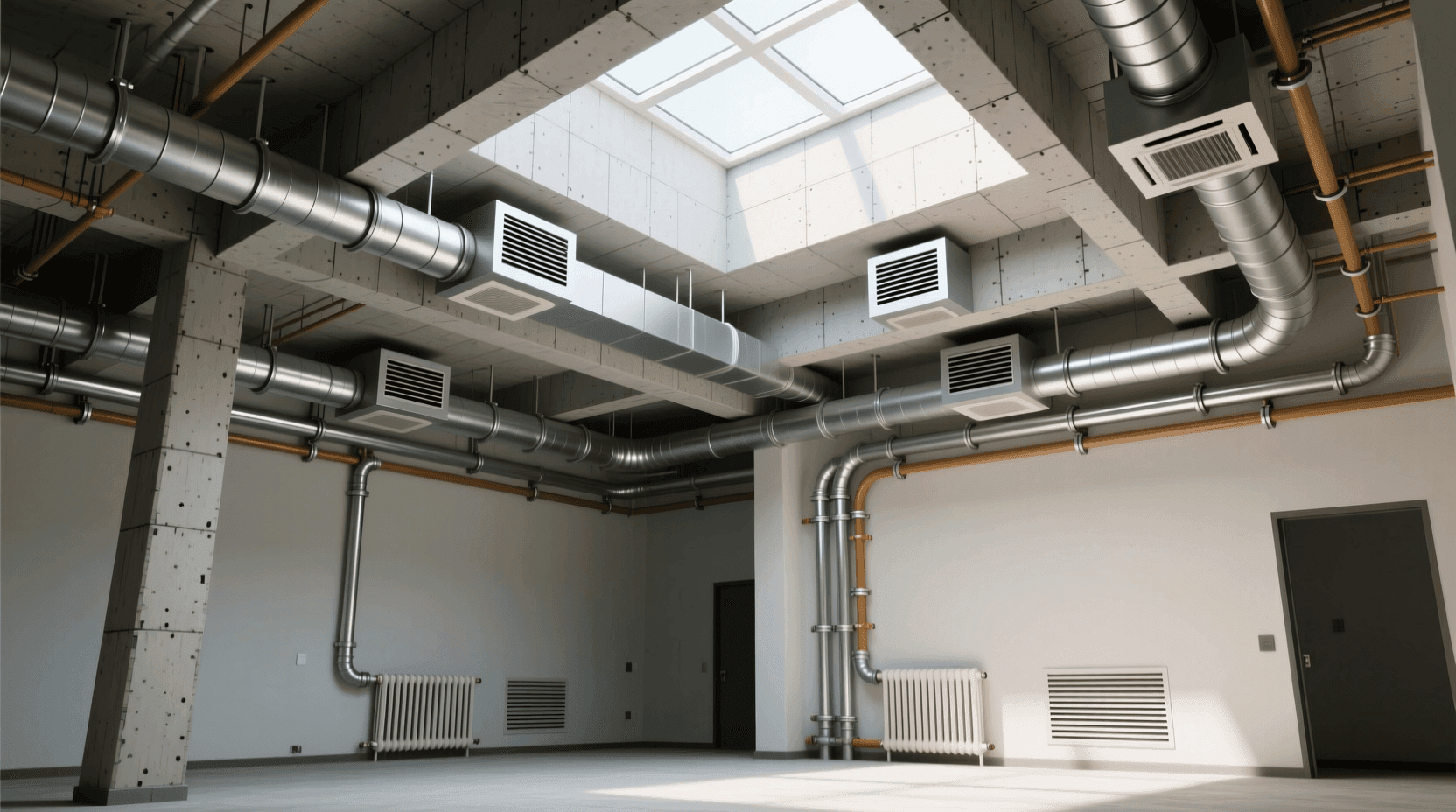

散热器的布置位置对采暖效果影响很大。通常将散热器安装在外窗下方的墙面上，冷空气从窗户流入后立即被散热器加热，在房间内形成热循环，室温分布均匀。散热器应明装，不得加罩遮挡，否则会影响散热效果。散热器与墙面的距离应为30 ~ 50mm，距地面高度100 ~ 150mm，便于清洁和维修。

散热器的供热量与面积的关系可以通过下图理解：

你可以通过上方交互题实际体验房间面积、总散热量与不同气候区单位面积热负荷指标的关系。一般设计时，我们会根据建筑的保温性能、外窗面积、朝向等因素，先计算总散热量，再除以房间面积，得到每平米的热需求（W/㎡）。然后，依据这个数值与地区热指标（严寒区：60 ~ 80W/㎡，寒冷区：50 ~ 70W/㎡，过渡区：40~60W/㎡）进行对比，判断属于哪个气候区，选用合适型号和数量的散热器。实际选择时要以计算出的散热量为依据，确保采暖效果和节能性。

通风系统设计

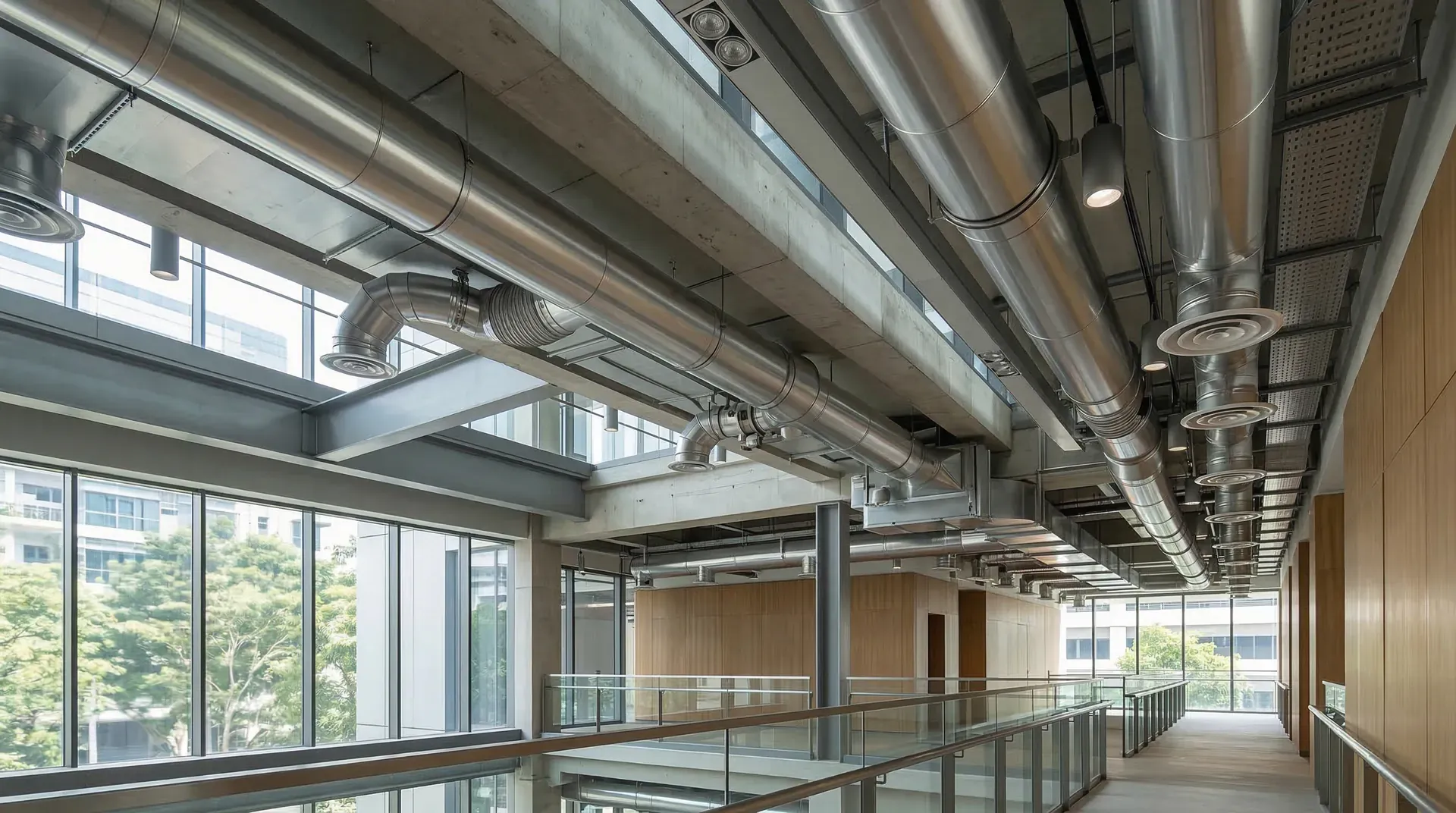

通风的目的是排除室内的余热、余湿、有害气体和污染物，提供新鲜空气，改善室内空气质量。通风分为自然通风和机械通风两类。自然通风利用室内外空气温度差产生的热压和室外风力产生的风压，通过门窗、通风器实现空气交换，不消耗能源，是最经济的通风方式。但自然通风受室外气候条件影响大，通风量不稳定。

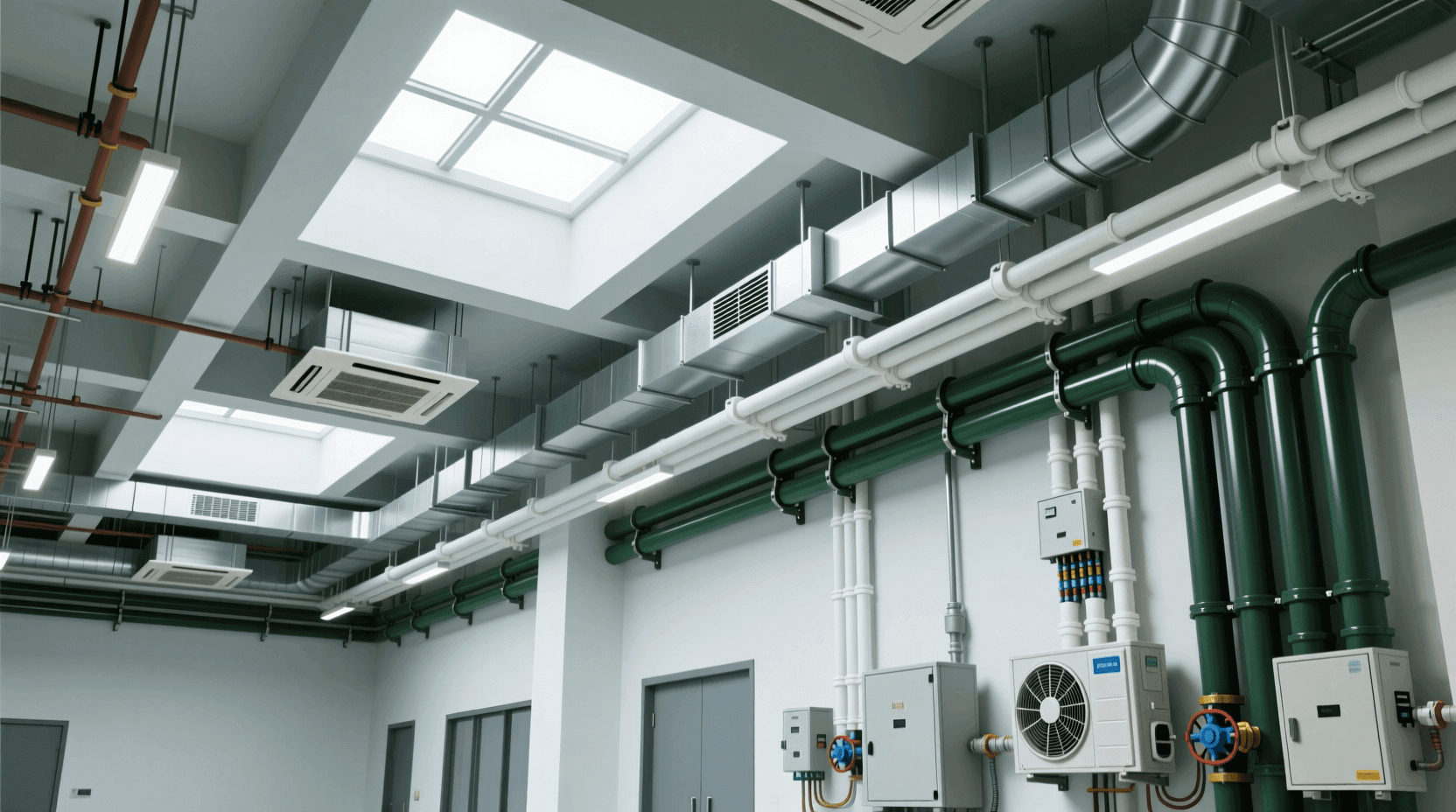

机械通风采用风机强制送风或排风，通风效果可靠，可以控制通风量和通风时间。机械通风按照送风和排风的组合方式，分为机械送风自然排风、自然送风机械排风和机械送排风三种形式。住宅建筑的厨房和卫生间必须设置机械排风，排除油烟、水蒸气和异味。厨房油烟机的排风量一般为300 ~ 450m³/h，卫生间换气扇的排风量为80 ~ 120m³/h。

新风系统是改善室内空气质量的有效手段，通过专用管道向室内送入经过过滤和处理的新鲜空气，同时排出室内污浊空气。新风系统可以在门窗关闭的情况下保持室内空气新鲜，对于PM2.5污染严重的地区尤为重要。北京某高档住宅小区配备了全热交换新风系统，在引入新风的同时回收排风中的热量，既保证了空气质量，又实现了节能，深受业主欢迎。

地下室和地下车库的通风尤为重要，因为这些空间密闭，空气流通差，容易积聚汽车尾气和有害气体。地下车库应设置机械送排风系统，平时保持低频运转，定时换气；当CO浓度超标时，自动启动大风量排风。通风量按照车库面积和停车数量计算，一般取4 ~ 6次/小时的换气次数。

---

电气照明系统

供配电系统概述

建筑电气系统的功能是将电能安全、可靠、经济地输送到建筑内各个用电设备。供电系统从电力部门的10kV或0.4kV配电线路接入，经过变压、配电、保护等环节，最终送达照明灯具、电源插座和各类用电设备。多层住宅通常采用380V/220V低压供电，直接从室外低压电网引入。高层建筑和大型公建因用电负荷大，需要设置10kV配电站，通过变压器将10kV高压降至380V/220V低压使用。

配电系统的主要设备包括配电变压器、配电柜、配电箱和各级开关、保护装置。配电变压器安装在专用变电所内，一般设置在建筑地下室或首层专用房间。配电柜是低压配电的枢纽，集中了多路进出线开关和保护装置。配电箱分散设置在各楼层或各用电区域，为末端用电设备提供电源。

建筑供电系统应保证供电的可靠性。住宅建筑一般采用单电源供电，当室外线路故障时，全楼停电。重要的公共建筑如医院、金融大楼、数据中心等，必须设置双电源供电，两路电源分别来自不同的变电站，互为备用。当主电源故障时，自动切换到备用电源，确保不间断供电。特别重要的负荷，如手术室、消防设备、应急照明等，除双电源外，还应配备应急发电机或UPS不间断电源。

建筑用电负荷分类与供电要求：

照明系统设计

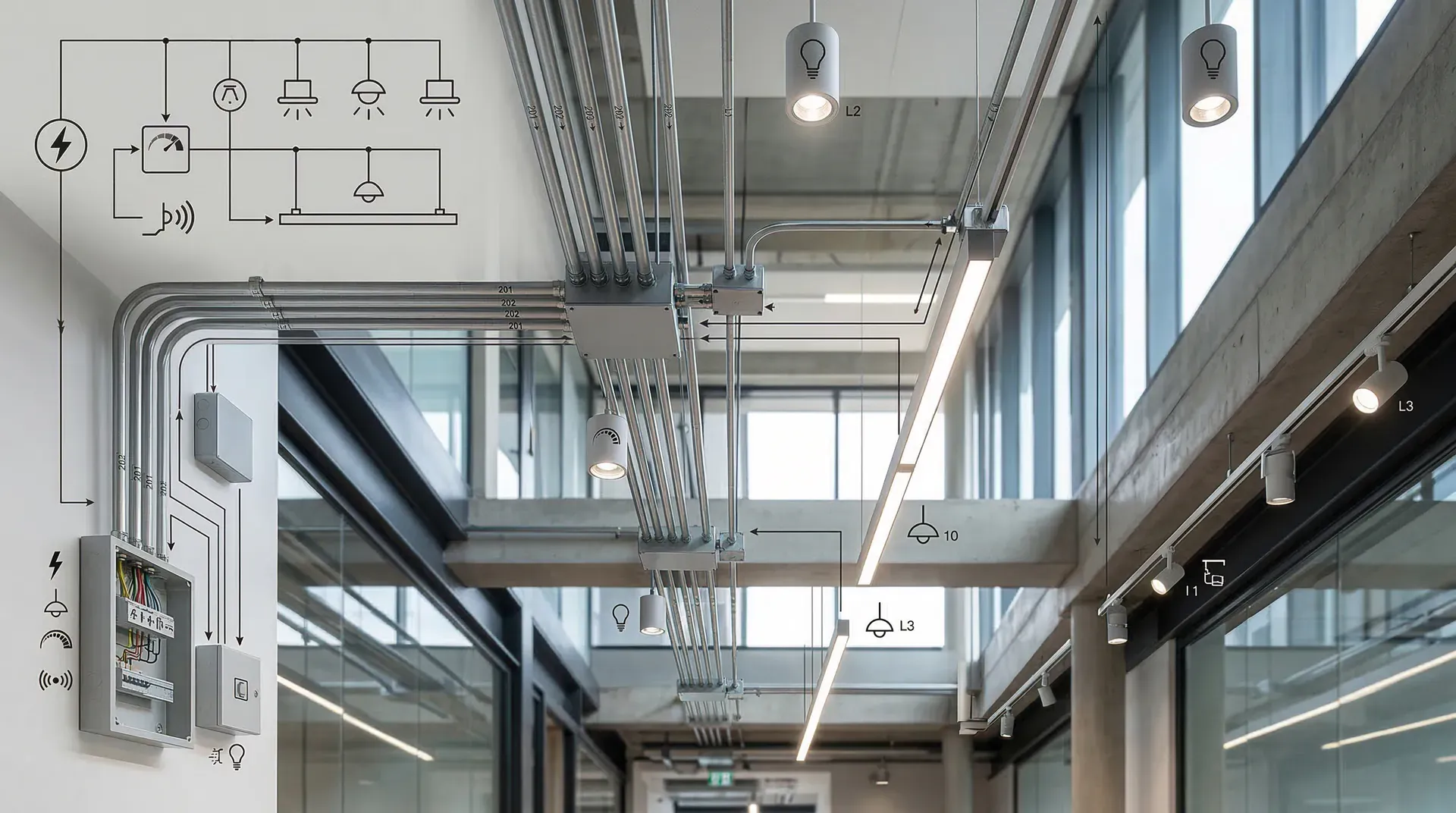

照明是建筑电气系统最基本的功能，良好的照明不仅满足视觉需求，还能创造舒适的光环境，提高工作效率和生活质量。照明设计需要考虑照度、均匀度、色温、显色性等多个指标。照度是照明的核心指标，表示单位面积上接收的光通量，单位为勒克斯（lx）。不同使用场所对照度的要求不同。住宅客厅的照度标准为100200lx，卧室为75150lx，书房和厨房为150 ~ 300lx。办公室的照度要求更高，通常为300~500lx。

光源的选择直接影响照明质量和能耗。传统的白炽灯发光效率低（仅10 ~ 15lm/W），使用寿命短（1000小时），已被淘汰。紧凑型荧光灯（俗称节能灯）发光效率可达50 ~ 80lm/W，是白炽灯的5倍，使用寿命8000小时，曾是节能照明的主流。LED灯是当前最先进的照明光源，发光效率达80~150lm/W，使用寿命长达50000小时，无频闪，无紫外线辐射，是建筑照明的首选。

LED照明虽然初期投资较高（一盏LED灯的价格是节能灯的2 ~ 3倍），但综合使用寿命和电费节省，经济性优势明显。以一盏10W的LED灯替代60W白炽灯为例，每天使用5小时，LED灯每年节电约90度，按电费0.6元/度计算，年节省电费54元，LED灯的增量投资约20元，不到半年即可收回。北京某写字楼将全楼照明改造为LED灯具后，照明能耗降低了60%，年节电费用超过20万元。

灯具的布置应根据房间功能和装修风格选择。住宅客厅通常采用吸顶灯或吊灯作为主照明，辅以筒灯、射灯或灯带作为局部照明和装饰照明。卧室照明应柔和，避免眩光，床头设置阅读灯。厨房和卫生间需要充足的照明，灯具应选择防潮型。办公室照明讲究均匀性，常用嵌入式格栅灯盘，灯具布置成行列式，照度均匀，无明显阴影。

不同场所的照明标准和光源选择：

插座与开关的布置

电源插座是建筑电气系统的重要组成部分，为各类家用电器和办公设备供电。插座的数量和位置应根据使用需求合理布置。住宅客厅应至少设置5个五孔插座，分别用于电视、音响、空调、饮水机等设备，沙发两侧各设1个，便于使用手机充电器、台灯等。卧室应设置4~6个插座，床头两侧各1个，电视墙2个，其他墙面2个。厨房用电设备多，应设置6 ~ 8个插座，分别供冰箱、微波炉、电饭煲、油烟机等使用。操作台面上方应至少设置3个插座，供小家电使用。

插座的安装高度根据使用场所确定。普通插座距地面高度为300mm，便于插拔电源线。厨房操作台、书桌、床头柜上方的插座，距地面高度为900 ~ 1100mm，使用方便。空调、抽油烟机等固定设备的插座，根据设备位置专门设置，一般距地面2000mm以上。卫生间插座应采用防溅型，安装高度1300~1500mm，远离水源和淋浴区，确保用电安全。

开关用于控制照明灯具，其位置应便于操作。房间入口处应设置开关，进门即可开灯。卧室应设置双控开关，门口和床头各一个，方便进门开灯和睡前关灯。楼梯照明应采用双控或多控开关，在各层都能控制照明。智能照明系统可以通过手机APP或语音助手控制灯具开关和亮度调节，还能实现场景模式和定时控制，提升居住舒适性。

防雷与接地

防雷是建筑电气安全的重要内容。雷电是一种强大的自然放电现象，雷击建筑物会导致火灾、设备损坏甚至人员伤亡。建筑物防雷设施包括接闪器、引下线和接地装置三部分。接闪器设置在建筑物顶部，如避雷针、避雷带或避雷网，用于接收雷电。引下线将雷电流引导至地下。接地装置将雷电流安全泄放到大地中。

建筑物根据重要性、使用性质和发生雷电事故的可能性及后果，划分为三类防雷建筑物。一类防雷建筑物包括制造、储存火药、炸药、化学易燃易爆品的建筑，防雷要求最高。二类防雷建筑物包括重要的或人员密集的公共建筑，如大型体育馆、影剧院、医院、展览馆等。三类防雷建筑物包括一般民用建筑，如住宅、办公楼、学校等。

住宅建筑通常按三类防雷建筑设计。建筑高度超过20米的住宅，应在屋顶设置避雷带或避雷网，网格尺寸不大于20m×20m。避雷带利用屋顶金属栏杆或专设避雷带，沿屋顶周边敷设，并在屋面设置避雷网。引下线利用建筑物的结构柱内主钢筋，每根柱内不少于2根直径16mm的钢筋焊接贯通作为引下线。引下线的间距不应大于18米。接地装置利用建筑物基础内的钢筋网作为接地体，接地电阻不应大于10欧姆。

电气设备的接地也是安全用电的基本要求。所有电气设备的金属外壳、金属管道、金属线槽等都应可靠接地，防止因设备绝缘损坏导致外壳带电造成触电事故。住宅建筑采用TN-C-S或TN-S接地系统，进户处设置总等电位联结端子板，将电源中性线、保护线、金属管道、建筑金属结构等连接在一起，形成等电位体，消除电位差。卫生间应做局部等电位联结，将卫生间内的金属管道、金属浴缸、金属龙头等与等电位联结端子连接，防止电击事故。

建筑电气负荷随着现代化水平提高而不断增长，其变化趋势可以用下图表示：

上图展示了建筑用电指标的历史变化和预测趋势。随着家用电器的普及、空调的大量使用和建筑智能化水平的提高，建筑用电负荷持续增长。设计时应充分考虑未来用电需求的增长，预留适当的容量裕度，确保供电系统的可扩展性。

---

小结

建筑设备系统贯穿于建筑结构的各个角落，给水系统保障日常生活中的饮用、洗浴与清洁用水需求，排水系统高效排除污废水及雨水，维护室内外环境卫生。卫生器具与相关配件不仅提高用水效率，也关乎使用的安全与舒适体验。采暖与通风系统能够调节室内温湿度、提升空气品质，为居住和工作的环境营造良好的热舒适条件。电气与照明系统则为建筑空间赋予活力，为各类设备运行和日常活动提供稳定可靠的能源。各系统相互协作，如同建筑的“血管”与“神经”，支持着建筑的功能实现。深入理解建筑设备的工作原理、设计方法和施工要点，有助于提升建筑的安全性、舒适性与可持续性，同时也是实现高品质建筑工程不可或缺的重要基础。
