工程进度计划编制方法

进度计划是工程项目管理的骨架和神经系统，是保证项目顺利实施、按时交付的关键手段。一个工程项目从破土动工到最终竣工验收，通常需要协调上百道工序和多个专业队伍，工序之间存在复杂的先后逻辑和资源耦合。如果没有科学系统的进度计划，现场管理就很容易陷入混乱——比如常见的等材料、窝工、返工、工序冲突等问题，这不仅影响工期，还会带来成本增加和质量风险。通过合理编制进度计划，可以提前发现潜在的瓶颈和难点，科学安排资源调配和工序衔接，做到忙而有序、张弛有度，最大程度地提升管理效率和项目整体效益。

因此，掌握进度计划的编制方法，是每一位项目经理、技术负责人乃至一线管理人员必须具备的基本功。不仅要会画横道图、网络图，更要理解背后的逻辑关系和实际工程的需求，把控全局、动态调整，才能应对现场不断变化的实际情况，实现“事前有预案、过程有跟踪、偏差有预警”的高水平进度管理。

---

横道图的绘制与应用

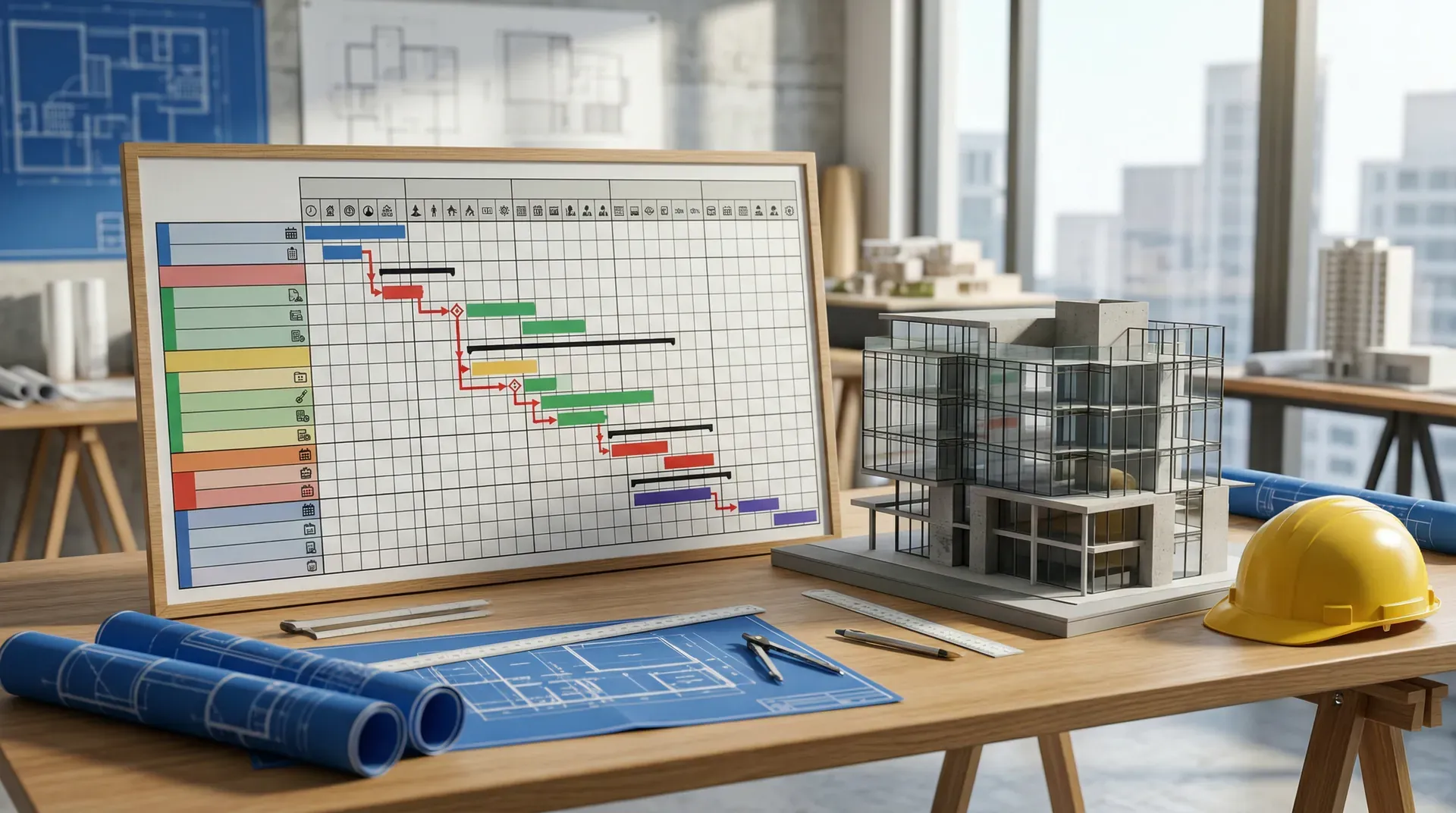

横道图是工程进度管理中应用最为广泛、最直观的进度计划工具，也叫甘特图（Gantt Chart）。它以时间为横轴、工作内容为纵轴，用横向的条形色块将每一项工作的开始时间、持续时间与结束时间直观展示出来。这种方式能够让管理者、各施工班组甚至业主都能一目了然地了解项目的整体进度分布，特别适合现场展示和日常沟通，是各类工程会议和周例会中常见的进度汇报形式。

横道图的基本结构十分简明：每一行代表一项具体的工作任务，横向的色块长度反映该任务持续的时间，色块越长，说明这项工作耗时越长；色块越靠前，代表该任务越早开始。此外，可以在色块上或下方标注责任单位、资源投入等补充信息，使其功能更加完善。

以某住宅楼主体结构施工为例，常见工序的计划安排可以整理如下：

从表中可以看出，部分工序（如基础垫层施工）并不是等前一道工序完全结束后才开始，而是提前“搭接”部分工期。例如基础垫层在土方开挖还剩2天时就已同步启动，实现工序的有效穿插。这正是横道图非常直观地体现施工过程搭接安排的优势。通过合理的工序搭接和资源组织，可以大幅压缩总工期，提高施工效率。

横道图的主要优点是简单直观、容易理解，现场人员和项目相关方无需专业培训即可快速掌握和使用。它能够清晰展示总体工期、各项工作的进展与资源分布，是日常计划管理和对外沟通的有力工具。

然而，横道图也有局限性，例如无法清晰反映复杂工序之间的逻辑依赖关系、前后制约性；也较难判断哪些工序是项目的“关键路径”，即一旦延误是否会影响项目总工期的那些任务。这一短板正是网络计划图（如网络图、双代号图）等方法试图补充和解决的内容。

在实际工程项目中，横道图常用作对外展示（如张贴在现场公示栏），或在与业主、监理沟通进度时直观地进行说明。而在需要精细化管理、控制和分析复杂施工工序时，通常还需结合网络计划图进行深入分析。两种图表侧重点不同，优势互补，合理结合使用，能够显著提升工程项目的进度管理水平。

---

网络计划技术基础

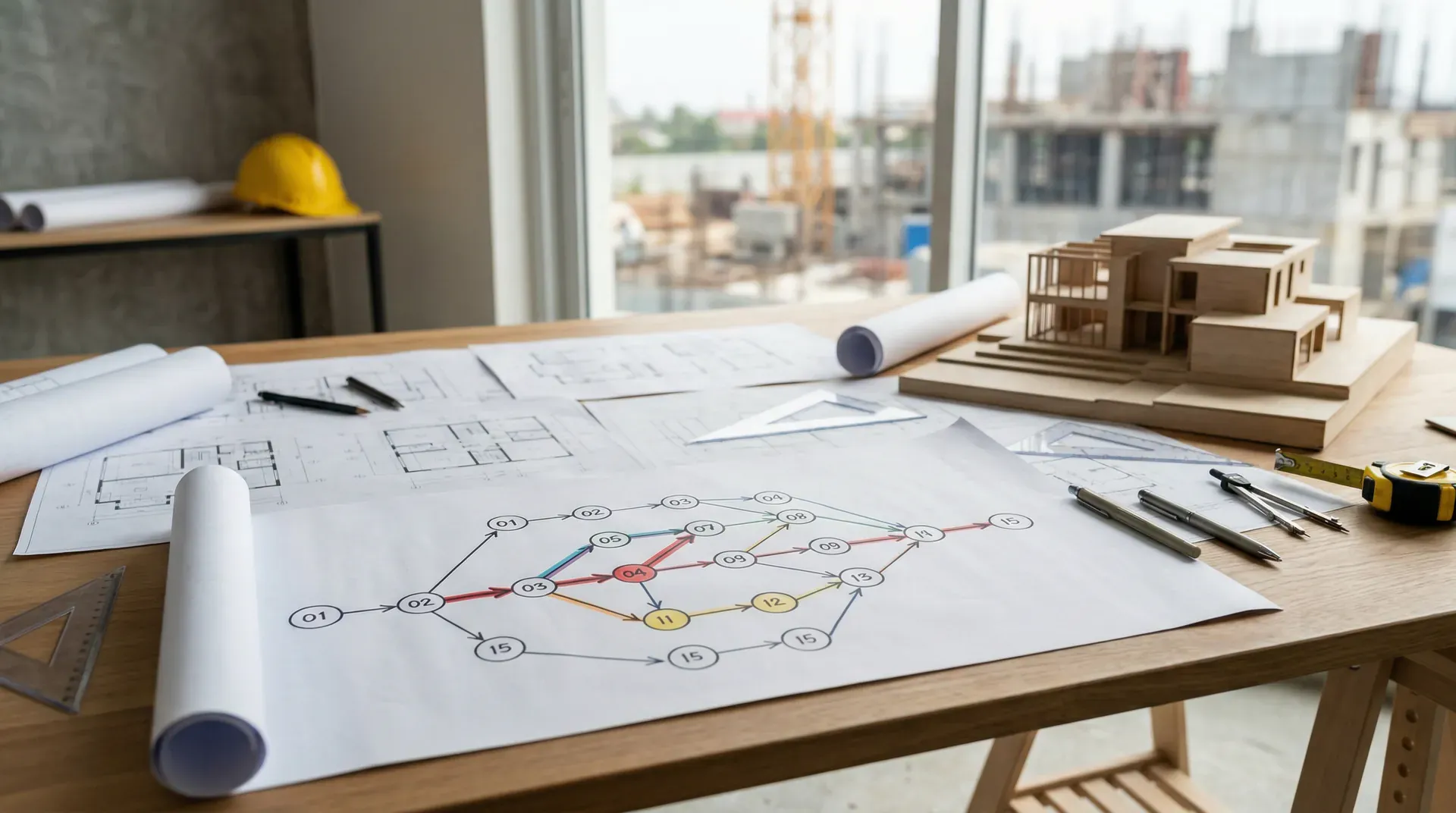

网络计划技术通过有向图的方式，清晰表达工序之间的先后逻辑关系，帮助管理者识别关键工序、合理调配资源。国内最常用的是双代号网络图（Activity on Arrow，简称 AOA）。

在双代号网络图中，各元素的含义如下：

以一个简单的楼层施工为例，工序关系如下：工序A（立模板）和工序B（水电预埋）可以在前序完成后同时推进，工序C（绑扎钢筋）必须在A完成后才能开始，工序D（浇筑混凝土）必须等C和B都完成后才能开始。

在实际绘图时，需要遵守以下基本规则：

---

关键线路法（CPM）的计算与分析

关键线路法（Critical Path Method，CPM）是网络计划图的核心计算方法。它通过计算每道工序的时间参数，找出工期最长的一条路线——这条路线叫关键线路，线路上的工序叫关键工序。

关键工序的特点是：它们一旦拖延，整个项目的竣工日期就会随之推迟。因此，现场管理的重点始终应集中在关键工序上。

时间参数说明

当一道工序的总时差 TF = 0 时，意味着这道工序没有任何机动时间，也就是说它只能按计划时间进行，不能再有任何延误，否则势必会直接影响到整个项目的完工日期。所有总时差为零的工序都被称为“关键工序”，这些工序首尾相连所形成的路径就是项目的“关键线路”（关键路径）。

项目的总工期正是由这条关键线路上的工序累计决定的，因此在进度管理中，关键工序的执行情况需要被重点关注和严格控制。一旦某个关键工序发生延期，整个项目的完成时间就会随之顺延。

计算示例：一层楼板施工

工序清单如下：

第一步：正向计算（求 ES、EF），从起点往终点逐步推进，多个前序工序完成时取最大值：

总工期为 16天。

第二步：反向计算（求 LF、LS、TF），从终点往起点逐步推回，多个后序工序时取最小值：

关键线路为：A → B → D → E，总工期16天。工序C的总时差为2天，意味着它可以在A完成后最多推迟2天开始，而不会影响总工期。

总时差为0的工序（如A、B、D、E）组成了关键线路。这些工序一旦被延误，整个项目的工期就会相应顺延，因此必须重点关注。图中红色柱状代表各工序的总时差，其高度越大，说明该工序有更多的机动和缓冲时间，对项目总工期的影响越小；反之，红色柱高度为零说明该工序没有任何余地，是决定总工期的“关键节点”，需要优先保证资源投入和进度执行。

通过分析这些总时差，可以帮助项目团队合理调配资源，及时发现潜在风险点，从而保障整体工期目标的实现。关键线路不是固定不变的。当资源调配发生变化、某道非关键工序被压缩或推迟时，关键线路可能发生转移。编制计划后应定期重新计算，动态识别关键工序。

---

计划层级划分

一个工程项目的进度计划体系并不是单一、静态的一张进度表，而是需要细致分层、逐级分解为多张计划图，形成一个覆盖全周期、上下衔接、层层递进的计划网络。每一层级的计划有其独特的管理侧重点与适用场景：层级越高，时间跨度越大，表达方式越宏观、战略性强；层级越低，计划时间颗粒越精细，更贴近现场、便于实际操作和过程管控。

工程项目的进度计划体系通常分为四个层级。

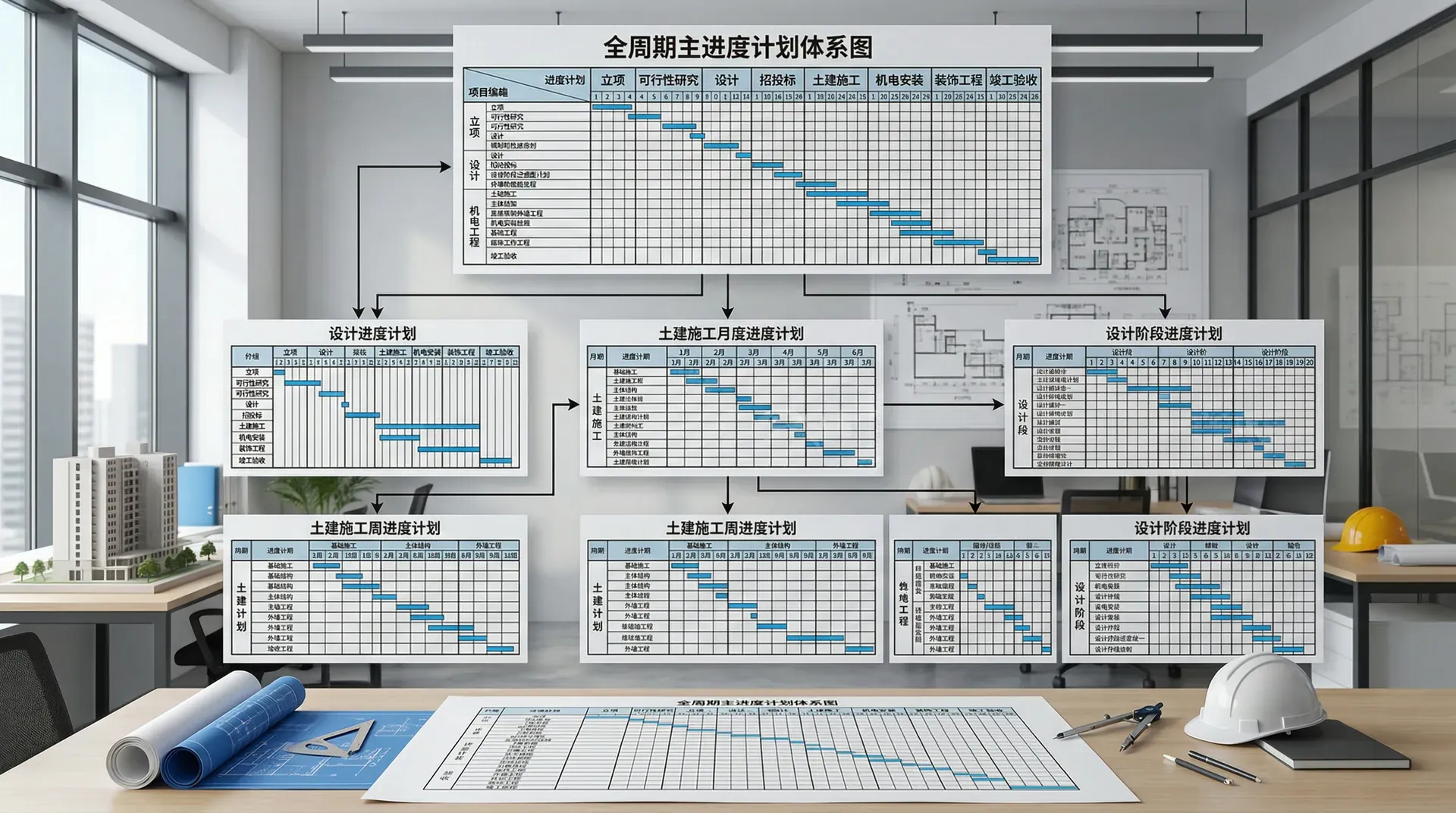

1. “总进度计划”，覆盖整个项目周期，由项目经理和技术负责人编制，其核心作用在于把控项目的整体工期，作为合同履约、对业主与监理工作的汇报、以及里程碑节点管理的重要依据。

2. “阶段进度计划”，通常对应3到6个月的一个阶段，具体可以按照分部分项或施工段划分，由项目经理和施工员制定，主要用于指导该阶段的组织安排和资源调配，以确保关键节点目标的实现。

3. “月度计划”，以单月为单位，主要由施工员和班组长负责编制，目的是明确每个班组在本月的任务分工及关键工序的起止节点，并为考核提供参考。

4. “周计划”，周期为一周，由班组长和施工员共同制定，它将任务细化到每天、每个具体工序与每个人，成为现场施工的直接操作依据。

各层级计划自上而下逐级分解，也能自下而上反馈调整，形成层层衔接、动态优化的计划管理网络。

这四个层级的计划相互衔接与反馈：总进度计划要明确各分阶段甚至分部分项工程的里程碑节点（如主体结构封顶、竣工验收等），阶段计划则以分阶段目标为导向，对应责任部门和主要施工段落进行分解和安排。月度和周计划为现场班组执行层层细化，将目标落实到具体工序和施工人员。

若后续层级计划（如周计划、月度计划）执行效果不佳，导致关键节点不能如期完成，管理层需及时分析原因，必要时调整上一级甚至总进度计划，确保工期可控。从计划内容和管理要求看，不同层级计划具有明显区分：

总进度计划一般作为《施工组织设计》的关键组成部分，需经业主和监理工程师审核批准，成为合同履约和项目管理的法律基础。其修订程序较为严格，若需调整，往往要履行正式变更与审批流程。而阶段、月度与周计划则可以根据实际进度情况，灵活迭代和动态优化，将总体目标分解、落实到施工的每一个环节之中，实现“从全局到细节”的科学管控。

通过建立完善的分层级进度计划体系，管理团队能实现对工程节点、资源投入和风险应对的全过程管控，从而保障工程项目顺利按期完成。

---

进度计划编制中的逻辑关系处理

工序之间的先后关系称为逻辑关系，分为两种类型：

• 工艺逻辑由施工技术决定，不可随意改变。例如，必须先立模板再浇混凝土，混凝土强度达到设计要求后才能拆模——这些顺序是由材料性质和结构受力决定的，无法颠倒。

• 组织逻辑由资源安排和管理决策决定，具有一定灵活性。例如，先施工1号楼还是2号楼，取决于资金到位情况、劳动力调配和甲方要求，并非技术上的硬性约束。

在现代项目管理软件中，常用的逻辑关系类型有四种：

在日常施工中，FS关系最为常见，也最容易理解。SS关系多用于搭接施工——当两道工序可以同步推进时，采用SS关系可以显著减少等待时间，是压缩工期的重要手段。

以室内装修阶段为例，地砖铺贴（工序A）和踢脚线安装（工序B）之间，通常采用 SS+2天 的关系——即地砖铺贴开始2天后，踢脚线安装就可以跟进。这样两道工序可以在同一楼层分段推进，而不需要等整个楼层地砖全部完成后再开始踢脚线。

---

国内常用进度管理软件介绍

进度计划的手工编制适合教学和理解原理，但实际工程中通常借助软件完成。不同规模的项目，适用的工具也有所不同。

斑马进度计划是目前国内建筑工程使用最广泛的专业进度软件之一。它能够同时绘制横道图和网络图，自动识别关键线路，并支持计划与实际完成情况的对比分析，可生成进度偏差报告。

对于我们来说，建议先熟悉 Microsoft Project 的基本操作流程，再逐步接触斑马等国内专业工具：

软件只是辅助工具，进度管理的核心能力来自对施工工艺的理解和对工序逻辑关系的准确判断。工具操作再熟练，如果工序之间的逻辑关系设置有误，生成的计划在现场也没有实用价值。
