建筑排水系统是建筑给排水工程中的重要组成部分,其核心任务是高效、及时地收集和排除建筑物内部产生的污水、废水以及雨水等,从而保障建筑内部环境的卫生与安全。无论是住宅、商业建筑还是工业厂房,合理的排水系统设计都能够有效避免积水、渗漏、异味扩散等问题,提升生活和工作的舒适度。此外,良好的排水系统对延长建筑物的使用寿命、防止结构受损和地基沉降,以及保护周边生态环境具有重要意义。
现代建筑排水系统随着城市化进程不断发展,不仅包括了传统的生活污水、工业废水、雨水排放处理,还结合了新型环保理念,如污水回用、初期雨水控制等技术措施。排水系统的规划和设计需要综合考虑建筑的性质、规模、用水量、气候条件以及城市的排水管网情况等多方面因素。在实际工程中,科学的排水系统设计和高质量的施工、维护管理,是保障城市可持续发展的重要保障。
排水系统是通过管道、配件和设备将建筑内的污水、废水收集并输送到室外排水管网或处理设施的系统。在日常生活中,每当我们使用洗手盆、马桶、淋浴或厨房水槽时,这些用水设备产生的水都需要通过排水系统安全排走。
建筑排水系统的设计质量直接影响室内环境的卫生状况。一个设计合理的排水系统应该做到排水迅速、管道通畅、不发生堵塞、不产生异味、不污染室内环境。在中国南方多雨地区,排水系统还需要考虑雨水的快速排放,防止积水造成建筑渗漏或地基沉降。
建筑排水系统的核心任务是确保污水废水及时排出,同时防止有害气体进入室内,保障室内环境的卫生与安全。
建筑排水系统根据排放水质的不同,可以划分为生活排水系统、工业废水排水系统和雨水排水系统。在住宅和公共建筑中,生活排水系统是最常见的类型。生活排水又可以细分为粪便污水和生活废水两类。
粪便污水主要来自卫生间的大便器和小便器,含有大量有机物、细菌和病原体,需要经过化粪池等设施进行初步处理后才能排入市政管网。生活废水则来自洗手盆、淋浴器、洗衣机、厨房洗涤盆等,虽然污染程度较轻,但仍含有油脂、洗涤剂等污染物。
在实际工程中,排水系统的分类方式会直接影响管道布置和处理设施的选择。目前中国建筑中较常采用的方式有两种:合流制和分流制。合流制是将粪便污水和生活废水合并在一个系统中排放,这种方式管道系统简单,造价较低,但化粪池负担较重。分流制则将两者分开,可以减轻化粪池的处理负担,有利于废水的分质处理和回用,但管道系统相对复杂,初期投资较高。

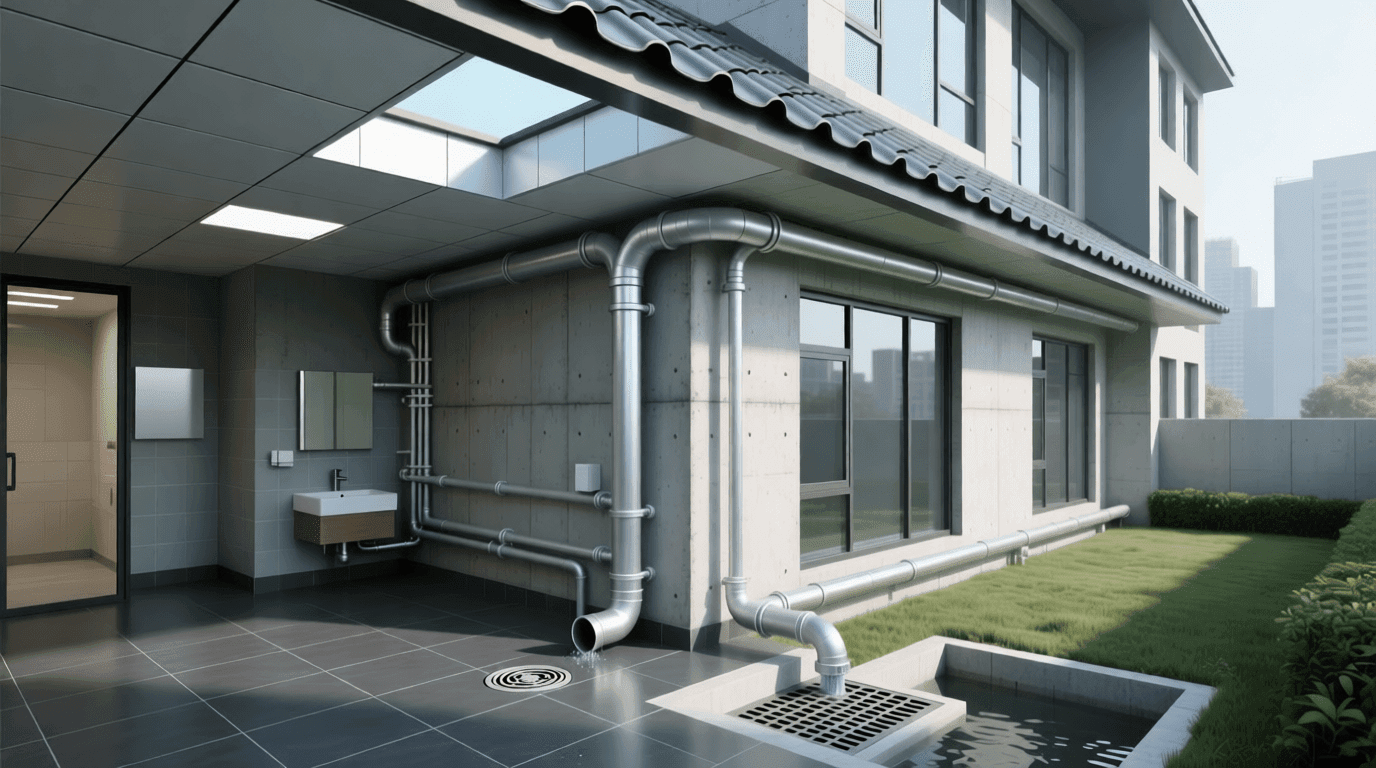

一个完整的建筑排水系统由卫生器具、排水管道、通气管道、清通设备和室外排水检查井等部分组成。这些组成部分相互配合,共同完成污水废水的收集和输送任务。
卫生器具是排水系统的起点,每一个卫生器具都需要配置存水弯,形成水封来隔绝排水管道内的有害气体。水封深度一般要求在50mm以上,这样可以有效防止臭气返溢到室内。在实际使用中,洗手盆、洗涤盆等器具通常自带存水弯,而地漏则需要单独设置。
排水管道是系统的主体,分为排水横管、排水立管和排出管三个部分。排水横管连接卫生器具和排水立管,需要有一定的坡度以利用重力使水流顺畅。排水立管垂直设置,收集各层横管排来的污水,并将其输送到底层。排出管则将立管的污水引至室外的化粪池或市政管网。
排水系统设计的核心原则是保证水流通畅、防止管道堵塞、隔绝有害气体、便于维护检修。
建筑排水系统通常采用重力流排水方式,即利用水的自身重量和管道坡度产生的势能,使污水自然流动。这种方式无需动力设备,运行可靠,维护简单,是最经济实用的排水方式。
重力流排水的效果主要取决于管道坡度、管径大小和管内粗糙程度。管道坡度过小,水流速度慢,容易沉积污物造成堵塞;坡度过大,水流速度快,但水流呈急流状态,容易产生噪声,且固体物质可能因水流太快而未能被带走,形成"跳跃式"堵塞。
根据中国建筑给水排水设计规范,住宅排水横管的最小坡度要求如下表所示。这些数值是在长期工程实践中总结出来的经验数据,既保证了排水效果,又避免了不必要的层高浪费。
在建筑设计中,排水横管通常布置在楼板下方,利用吊顶空间隐蔽。当建筑层高受限时,可以采用降板或局部降板的方式来满足管道坡度要求。在卫生间设计中,常见的做法是将卫生间楼板降低300-400mm,这样可以确保排水管道有足够的坡度空间。
排水立管是垂直布置的管道,收集各层排水横管的污水并向下输送。与横管不同,立管内的水流状态较为复杂。当上层污水进入立管时,水流会贴着管壁呈螺旋状下落,管道中心形成空气柱。这种水气混合的流动状态称为"附壁流"。
立管内的水流速度较快,通常可达2-3m/s。在高层建筑中,如果立管过长,水流速度会进一步增加,可能导致管底出现较大的冲击力。因此,超过12层的建筑需要设置立管转换,或在立管中部设置通气装置来平衡压力。
排水立管在转弯处和与横管连接处容易产生压力波动,设计时应特别注意这些部位的连接方式和通气措施。
当多层同时排水时,立管内的气压会发生变化。水流下落时会将空气带走,导致立管上部产生负压;而在立管底部,高速水流受阻会产生正压。这种压力变化如果过大,会破坏卫生器具的水封,使排水管道内的臭气进入室内。因此,排水系统必须设置通气管来平衡管内压力。

通气系统是排水系统不可或缺的组成部分,其主要作用是保持排水管道内的气压平衡,防止水封被破坏。水封是利用水柱来隔绝排水管道内有害气体的装置,通常设置在卫生器具的存水弯中。当管道内产生过大的正压或负压时,水封中的水可能被压出或吸出,导致气封失效。
在没有通气管的排水系统中,常常会出现这样的现象:当楼上冲水时,楼下的卫生间会发出"咕噜咕噜"的响声,同时散发出臭味。这就是因为立管内的负压将卫生器具的水封吸出,使排水管道与室内空气相通。设置通气管后,这种现象可以得到有效解决。
根据建筑类型和排水系统规模的不同,通气系统有多种设置方式。最简单的通气方式是伸顶通气,即将排水立管直接延伸至屋顶上方,管口开向大气。这种方式适用于层数不多、排水量不大的建筑。
在高层建筑或排水量较大的建筑中,仅靠伸顶通气可能不够充分,需要增设专用通气立管。专用通气立管在底部与排水立管连通,顶部也伸出屋面,在各层通过通气横管与排水立管相连。这样可以在排水立管各部位及时补充或排出空气,保持管内气压稳定。
在实际工程中,通气管的管径通常取排水立管管径的一半,但不应小于50mm。通气管应避免与排水管合并设置存水弯,以免积水影响通气效果。通气管伸出屋面的高度应不小于0.3m,且应大于最大积雪厚度,防止雪堵塞管口。
合理设置通气系统可以有效防止水封破坏、消除管道噪声、延长系统使用寿命,是保证排水系统正常运行的关键措施。
化粪池是建筑排水系统中最重要的污水处理设施,主要用于处理粪便污水。化粪池的工作原理是利用沉淀和厌氧发酵作用,去除污水中的固体物质和部分有机物,降低污水的污染浓度。
污水进入化粪池后,由于流速降低,较大的固体颗粒和粪便会沉淀到池底,形成污泥层。污泥在厌氧菌的作用下进行发酵分解,产生甲烷、二氧化碳等气体。经过一定时间的沉淀和发酵,上层较清的水从出水口排出,进入市政排水管网。池底的污泥需要定期清掏,通常每半年至一年清掏一次。
传统化粪池通常分为三格,各格之间设置过粪管连通。第一格容积最大,主要进行沉淀和初步发酵;第二格继续发酵和沉淀;第三格起到暂存和澄清作用。三格化粪池对污染物的去除率可达60%-70%,基本满足排入市政管网的要求。
在现代建筑中,传统的砖砌化粪池正逐步被成品化粪池取代。成品化粪池采用玻璃钢、塑料或钢筋混凝土预制,具有密封性好、不渗漏、施工快速、使用寿命长等优点。这类产品在工厂预制完成,现场只需吊装安置,大大缩短了施工周期。
除了化粪池,建筑排水系统还可能需要设置其他专用处理设施。餐饮厨房排水含有大量油脂,如果直接排入管道,油脂冷却后会凝结附着在管壁上,逐渐缩小管径,最终造成堵塞。因此餐饮建筑必须设置隔油池,利用油脂比水轻的特性,让油脂浮在水面并定期清除。
医院、实验室等建筑的排水可能含有有害物质,需要单独收集并进行特殊处理。医院污水含有病原微生物,需要经过消毒处理才能排放。常用的消毒方法有氯化消毒和紫外线消毒。实验室废水则需要根据其化学成分选择相应的中和或处理方法。
在水资源紧缺的地区,建筑中水回用系统越来越受到重视。中水系统收集建筑内的生活废水,经过处理后用于冲厕、绿化浇灌、道路冲洗等。常见的中水水源包括盥洗废水、淋浴废水、洗衣废水等,这些水质相对较好,经过简单处理即可回用,既节约了水资源,又减少了污水排放。

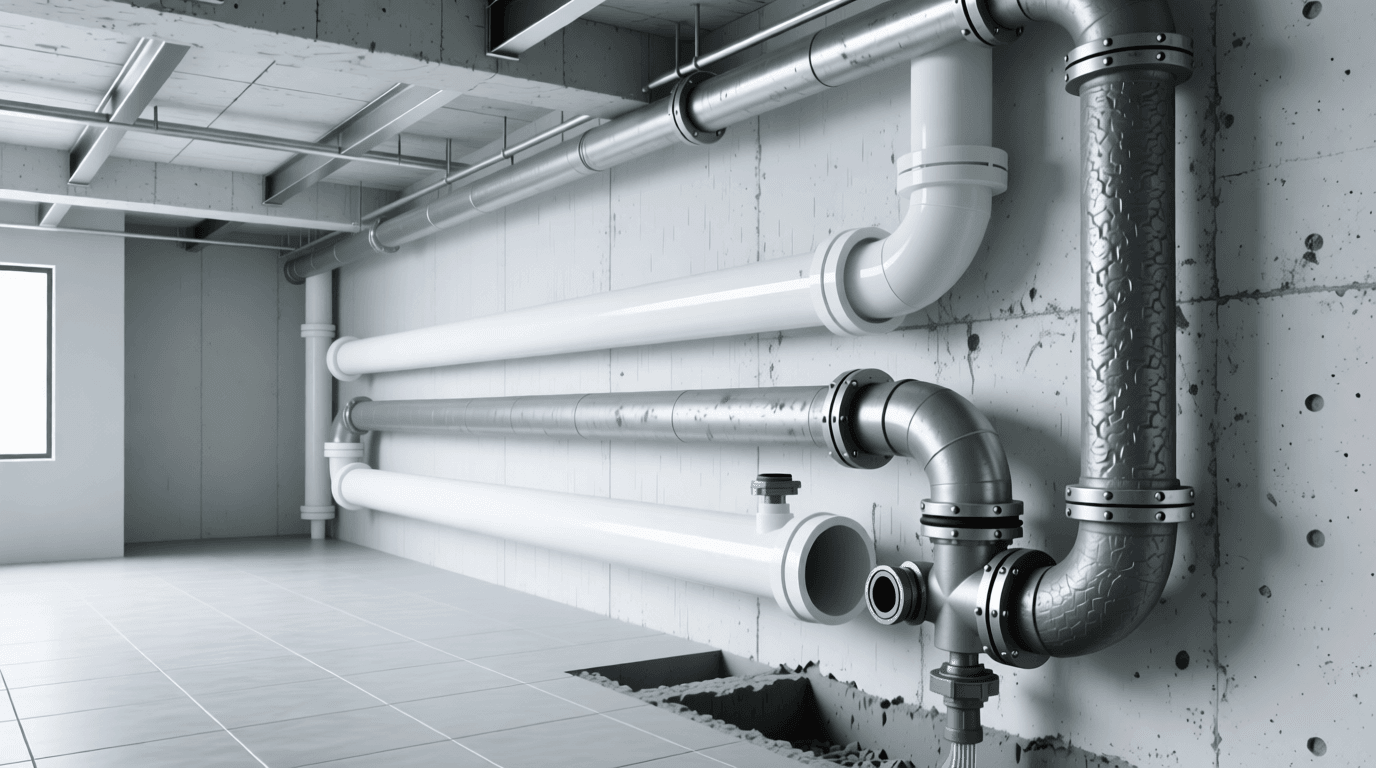

建筑排水管道的材料选择直接影响系统的使用寿命和维护成本。早期建筑大多采用铸铁排水管,这种管材强度高、耐用性好,但重量大、施工不便、容易锈蚀。近年来,塑料排水管因其重量轻、耐腐蚀、施工方便、价格低廉等优点,已成为建筑排水系统的主流选择。
目前国内建筑排水系统常用的塑料管材主要有PVC-U管(硬聚氯乙烯管)、HDPE管(高密度聚乙烯管)和PP管(聚丙烯管)。PVC-U管是应用最广泛的排水管材,具有良好的耐酸碱性能和机械强度,价格适中。HDPE管柔韧性好,抗冲击能力强,适用于对管道变形要求较高的场所。PP管耐高温性能好,可以承受80℃以上的水温,常用于厨房排水。
在选择管材时,除了考虑管材本身的性能,还要注意与使用环境的匹配。室内埋地敷设的管道应选择耐压性能好的管材,并注意防止地基沉降造成管道破损。穿越楼板的立管应采用阻燃性能好的管材,防止火灾时火势沿管道蔓延。噪音敏感场所如住宅、医院、宾馆等,宜选用铸铁管或内螺旋消音塑料管,减少排水噪音。
排水管道的连接方式根据管材不同而有所差异。塑料排水管通常采用承插粘接或承插橡胶圈密封连接。承插粘接是用专用胶粘剂将管材和管件粘接在一起,连接牢固,但不可拆卸。橡胶圈密封连接则是在承口内放置橡胶密封圈,将插口插入承口,靠橡胶圈压缩变形实现密封,这种方式可以适应一定的位移和震动,且可拆卸维修。
铸铁排水管传统上采用石棉水泥或膨胀水泥打口连接,这种方式施工较慢,且密封性不够稳定。现在更多采用柔性接口铸铁管,使用不锈钢卡箍和橡胶圈连接,施工快速,密封可靠,还可以吸收一定的位移和震动。
排水管道安装时应注意管道坡度的控制、支架的合理设置、预留检修口的位置,以及与其他专业管道的协调配合。
排水管道穿越楼板和墙体时,应设置套管。套管的目的是保护管道,方便维修更换,同时起到防水和防火作用。穿楼板套管应高出楼面50mm,防止地面积水渗漏。套管与管道之间的缝隙应用阻燃材料封堵。穿越防火墙的管道,套管与管道之间应用防火材料严密填塞。
排水立管应每层设置一个固定支架,横管应按规定间距设置吊架或支架。支架的作用是固定管道,防止管道变形和震动。塑料管道受温度影响会产生热胀冷缩,在较长的管段中应设置伸缩节,以吸收管道的热胀冷缩变形,防止管道因温度应力而破损。
地漏是建筑排水系统中的重要配件,设置在卫生间、厨房、阳台等需要地面排水的房间。地漏的主要作用是迅速排除地面积水,同时防止排水管道内的有害气体、昆虫和小动物进入室内。
地漏按其构造可分为直通式地漏、水封地漏、自封地漏等类型。直通式地漏构造简单,排水通畅,但没有水封,不能有效隔绝管道内的臭气。水封地漏内部设有存水弯,利用水封隔绝臭气,是目前应用最广泛的类型。自封地漏则采用机械密封装置,平时处于关闭状态,有水流时自动开启,排水后自动关闭,密封效果更好。
在实际应用中,地漏的选择应根据使用场所的特点来确定。淋浴间地漏需要较大的排水能力,宜选用大口径的水封地漏。洗衣机专用地漏应能承受洗衣机排水时的瞬时大流量。阳台地漏除了排除日常积水,还要考虑雨水排放,排水能力要求更高。
地漏的水封深度应不小于50mm,且应定期检查和补水,防止水封干涸失效。长期不使用的地漏建议采用自封地漏或加设防臭盖。
近年来,新型防臭地漏产品不断涌现。硅胶自封地漏采用柔性硅胶瓣实现密封,开启灵活,密封可靠。磁力密封地漏利用磁力吸引密封盖板,密封效果好,且便于清洁。不锈钢防臭地漏外观美观,耐腐蚀性能好,适用于高档装修。
传统的卫生间排水方式是将卫生器具的排水管穿越楼板连接到下层的排水横管,这种方式称为异层排水。异层排水的缺点是如果发生漏水或需要维修,会影响到下层住户,容易引发邻里纠纷。而且排水管道暴露在下层天花板下,影响美观。
为了解决这些问题,同层排水技术应运而生。同层排水是指卫生器具的排水管不穿越楼板,在本层内连接到排水立管。实现同层排水的常用方法是降低卫生间楼板,在降板空间内布置排水横管。降板深度通常为300-400mm,既能满足管道坡度要求,又不会过多降低层高。
同层排水还有其他实现方式,如墙排式和地排式。墙排式是将排水管道埋设在假墙内,坐便器采用悬挂式安装,排水横管设置在假墙内。这种方式卫生间地面没有任何管道,清洁维护方便,但对墙体厚度有要求。地排式则是采用特殊的管件系统,在不降板或少降板的情况下实现同层排水,适用于改造工程。
同层排水技术的推广应用,提高了卫生间使用的灵活性和舒适性,也减少了漏水隐患。在进行卫生间设计时,应根据建筑条件、使用要求和经济因素综合选择合适的排水方式。
建筑排水系统的设计需要综合考虑建筑功能、使用人数、卫生器具类型和数量、管道布置空间等多方面因素。设计过程通常包括系统方案确定、管道布置、管径计算、设备选型等步骤。
在管道布置过程中,还要注意与其他专业管道的协调。给水管、消防管、电气桥架、空调风管等都需要在有限的空间内合理布置。一般遵循“小管让大管、有压管让无压管、支管让干管”的原则。现在越来越多的项目采用BIM技术进行管线综合设计,可以提前发现并解决管道碰撞问题。
在排水系统设计中,有一些问题需要特别注意。一个常见的问题是管道坡度不足。有些设计为了节省层高,过度压缩管道空间,导致横管坡度达不到规范要求。这样的系统在使用中容易积水堵塞。解决办法是合理确定建筑层高,或者采用降板、吊顶等措施保证管道空间。
另一个问题是通气系统不完善。有些设计为了节省造价,省略了必要的通气管,或者通气管设置不合理。这会导致排水时管内压力波动过大,破坏水封,产生臭气外溢和排水噪音。高层建筑和大型公共建筑一定要设置完善的通气系统。
地漏设置不当也是常见问题。有些卫生间地漏位置不合理,无法有效排除地面积水。地漏应设置在地面最低处,且周围地面应有足够的坡度,引导积水流向地漏。淋浴区地漏要选用大流量产品,避免淋浴时地面积水。
最后是维护检修考虑不足。排水管道在使用过程中难免会发生堵塞,需要进行疏通清理。设计时应在管道转弯、汇合等关键部位设置检查口或清扫口,并保证有足够的操作空间。埋地管道要设置检查井,间距不宜过大。
优秀的排水系统设计应做到系统合理、管道通畅、便于施工、易于维护,既满足使用功能,又符合经济性原则。
