结构构件行为

建筑结构是由多种各具特点的构件协同组成的整体系统，每种构件在结构中都承担着不可替代的作用。例如，梁主要传递弯曲荷载，柱则承担着来自上部结构的压力，而拉杆与索只能承担拉力，适用于轻质和大跨度的结构体系。板与壳作为覆盖和空间构件，因其薄型与高效性被广泛用于楼板和大跨度屋盖等部位。

不同类型的结构构件不仅受力特点存在显著差异，其设计关注点、材料利用、施工方式以及在实际工程中的应用场景也各不相同。理解这些构件在各种荷载作用下的力学行为，有助于合理选择结构体系、高效利用材料，并保障结构的安全性和耐久性。

在现代建筑与土木工程项目中，结构构件通常并非单独工作，而是组合成多层次、多体系的复杂结构框架。例如一栋高层建筑，往往同时采用梁、柱、板、楼盖、剪力墙等多种构件协作，共同抵抗重力、风荷载、地震等多种作用。先进的计算技术和新型材料的引入，也不断拓展着传统构件的性能与应用边界。

---

梁

梁是建筑结构中最常见的构件之一，主要承受弯曲作用。在日常生活中，我们随处可见梁的应用：住宅楼的楼板下方支撑结构、桥梁的主梁、古建筑的额枋等，都是梁的典型形式。

梁的基本特征

梁是水平或接近水平放置的结构构件，其主要功能是将作用在其上的荷载传递到支座。当荷载作用在梁上时，梁会产生弯曲变形，内部产生弯矩和剪力。梁的这种受弯特性使其在结构中扮演着承上启下的重要角色。

在中国传统木构架建筑中，梁的应用体现了古代工匠的智慧。紫禁城太和殿的巨大梁架系统，通过层层递进的梁柱组合，将屋顶的重量有效地传递到地面，展现了梁在传统建筑中的核心地位。现代建筑中，梁的形式更加多样化，从简单的矩形截面到复杂的变截面梁，设计师根据不同的受力需求选择合适的梁型。

梁的类型与支撑方式

根据支撑条件的不同，梁可以分为多种类型。简支梁是最基本的梁型，两端搭在支座上，可以自由转动但不能移动，这种梁在住宅建筑的楼板系统中应用广泛。悬臂梁一端固定，另一端自由，常见于阳台、雨棚等结构。连续梁跨越多个支座，在多跨结构中能有效减小弯矩，提高结构效率。固端梁两端都被固定，不能转动也不能移动，这种约束条件使梁具有更强的承载能力，常用于框架结构的主梁。

梁的内力分布特征

梁在承受荷载时，内部会产生弯矩和剪力。弯矩使梁产生弯曲，其分布规律与荷载类型和支撑条件密切相关。对于简支梁承受均布荷载的情况，弯矩呈抛物线分布，在跨中位置达到最大值。剪力则在支座处最大，向跨中逐渐减小。

下图展示了简支梁在均布荷载作用下的弯矩分布规律。横轴表示梁的长度位置，纵轴表示弯矩大小。可以清楚地看到，弯矩在跨中位置最大，两端支座处为零，这种分布特征决定了梁的配筋和截面设计。

梁的截面形式

梁的截面形式多种多样，不同的截面形式适应不同的受力需求和建筑要求。矩形截面是最常见的形式，施工简便，适用于一般住宅和办公建筑。T形截面充分利用了楼板与梁协同工作的特点，受压区面积大，受拉区集中配筋，材料利用率高，在现浇混凝土结构中应用广泛。工字形截面将材料集中在上下翼缘，腹板仅承担剪力，自重轻、刚度大，是钢结构梁的典型形式。箱形截面抗扭性能优异，常用于桥梁和大跨度结构。

某科技园区办公楼采用了预应力混凝土梁，通过在梁内施加预应力，有效减小了梁的变形和裂缝，使得12米的大跨度能够满足开敞办公空间的需求，梁高仅为跨度的1/20，既保证了结构安全，又实现了建筑的通透感。

梁的变形与控制

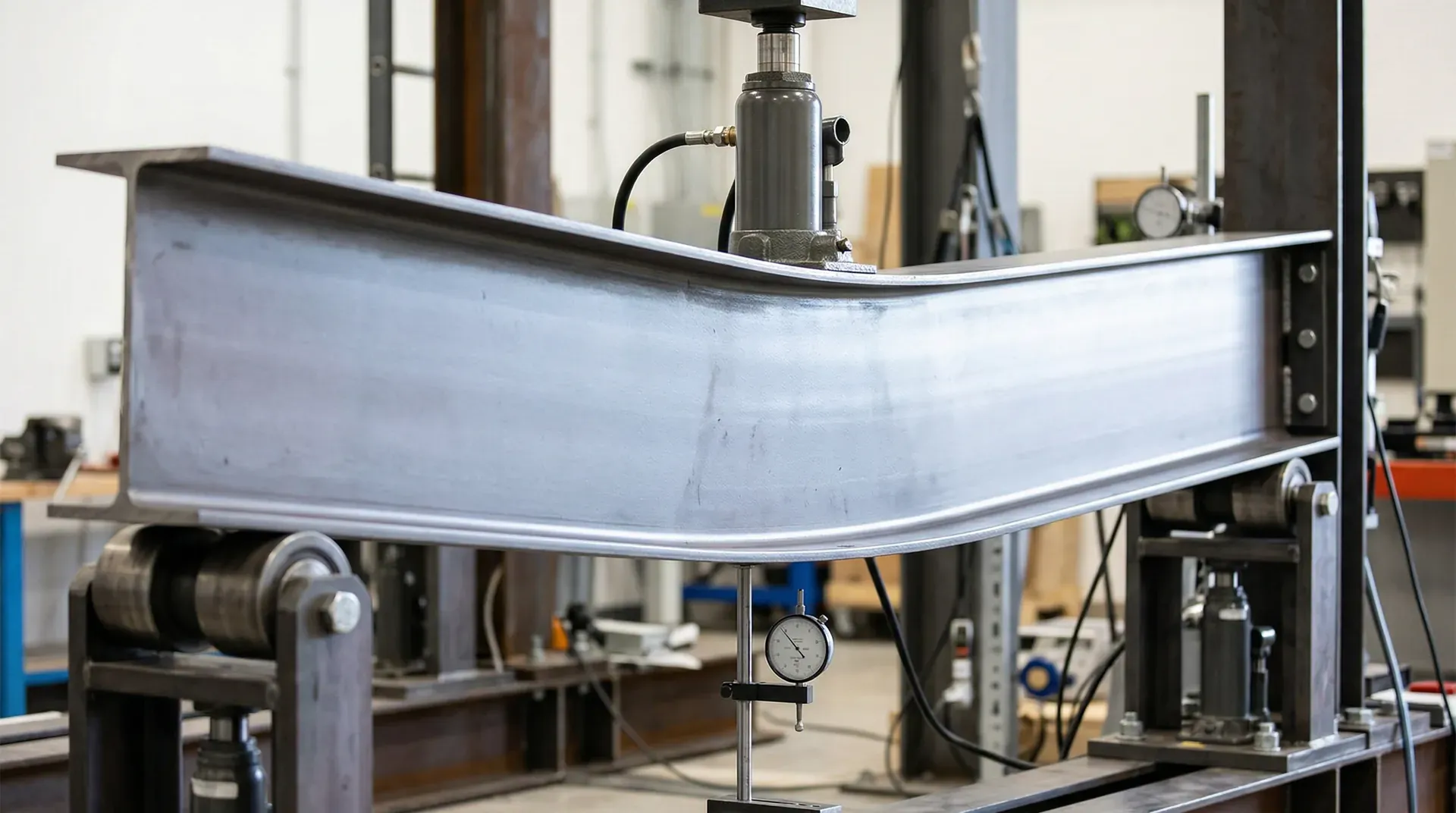

梁在荷载作用下会产生挠度，即竖向位移。过大的挠度不仅影响使用功能，还会引起使用者的心理不适。中国建筑规范对不同类型建筑的梁挠度有明确限制，一般要求梁的最大挠度不超过跨度的1/250至1/400。

控制梁的变形有多种方法。增大梁的截面高度可以显著提高刚度，减小挠度，但会增加层高和造成空间压抑感。选用高强度材料能在相同截面下承受更大荷载。合理布置梁的支撑点，减小跨度，也是有效的控制手段。在大跨度梁中，采用预应力技术可以有效抵消部分自重和使用荷载引起的变形，这在现代大跨度建筑中得到广泛应用。

---

柱

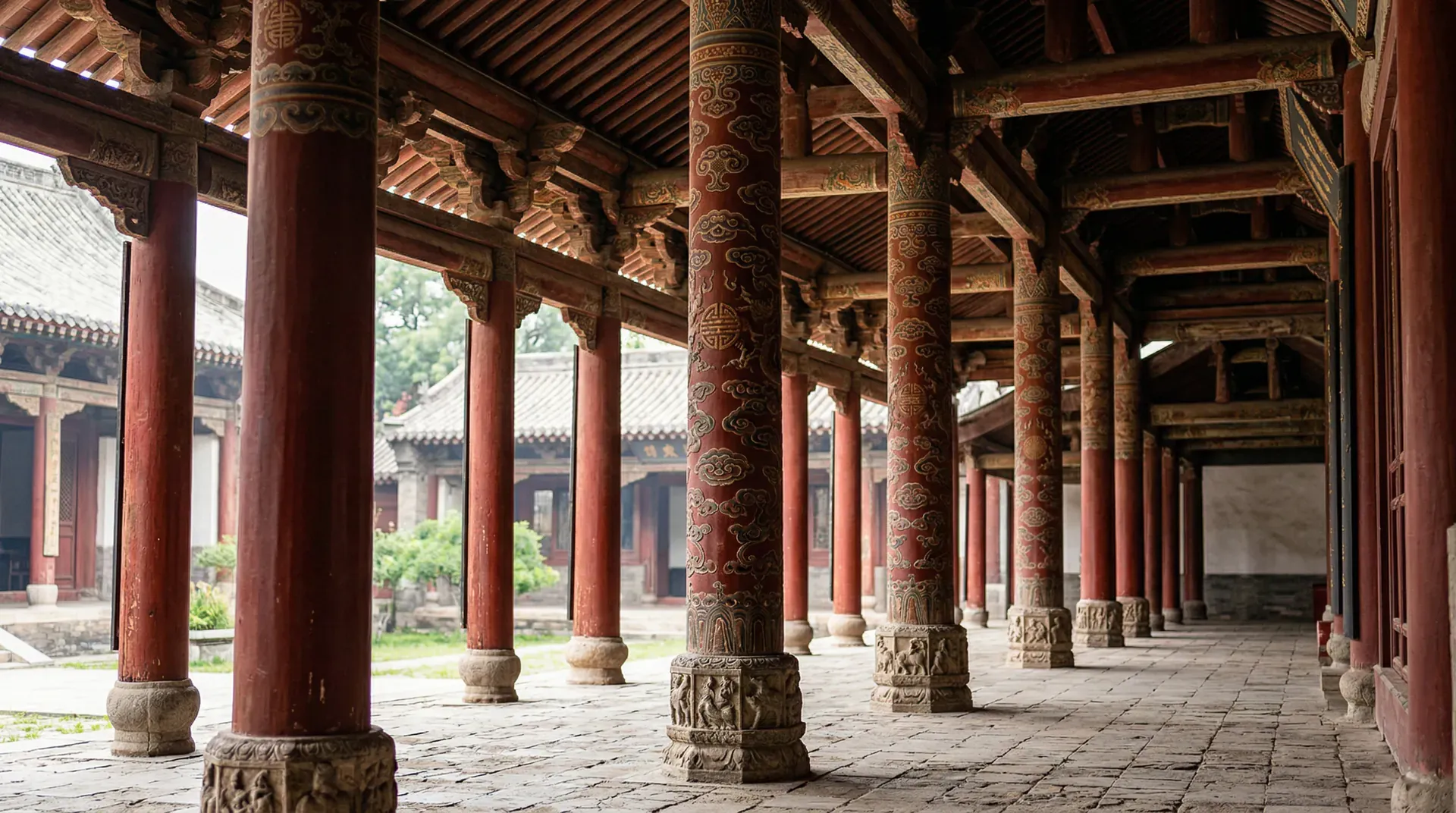

柱是建筑结构中的竖向承重构件，主要承受轴向压力。从古代的石柱、木柱，到现代的钢筋混凝土柱、钢柱，柱始终是建筑结构中的骨架元素，将上部结构的荷载传递到基础。

柱的受力特点

柱主要承受轴向压力，但在实际工程中，柱往往同时承受弯矩和剪力的作用，这种受力状态称为压弯构件。柱顶承受来自上部楼层和屋面的重量，包括恒载和活载，通过自身将这些荷载传递到下部柱和最终的基础。在多层建筑中，底层柱承受的轴力最大，向上逐层递减。

某住宅楼的底层柱承受着整栋建筑的重量。一栋20层的住宅，每层楼面恒载加活载约为5kN/m²，每层柱间距为6米，则底层柱承受的轴向压力达到约3600kN，相当于360吨的重量。这对柱的截面尺寸和材料强度提出了很高要求。

柱的稳定性问题

柱的稳定性是柱设计中的核心问题。与梁的强度破坏不同，柱可能在应力未达到材料强度时就发生失稳破坏，这种现象称为屈曲。柱的长细比是影响稳定性的关键参数，长细比越大，柱越容易失稳。长细比定义为柱的计算长度与截面最小回转半径的比值。

下图展示了不同长细比对柱承载能力的影响。可以看到，随着长细比的增加，柱的承载能力急剧下降。当长细比较小时（短柱），柱主要发生强度破坏；当长细比较大时（细长柱），柱主要发生失稳破坏。

柱的类型与应用

根据材料和构造形式，柱可以分为多种类型。钢筋混凝土柱是现代建筑中应用最广的柱型，通过混凝土和钢筋的共同工作，发挥各自材料优势，承载能力强，耐火性能好，适用于各类民用和工业建筑。钢柱自重轻、强度高、施工速度快，在高层建筑和大跨度结构中应用广泛。组合柱将钢材和混凝土结合，如钢管混凝土柱，兼具两种材料的优点，在超高层建筑中得到越来越多的应用。砌体柱在传统建筑和低层建筑中仍有应用，但承载能力相对较低。

某展览馆采用了钢管混凝土柱，外径800mm，壁厚20mm，内部填充C50混凝土。这种组合柱承载能力达到20000kN，支撑着30米跨度的屋盖结构。相比纯混凝土柱，截面尺寸减小了约30%，既满足了结构要求，又实现了建筑师追求的纤细柱身效果。

柱的构造要求

柱的构造对其受力性能有重要影响。纵向钢筋是柱的主要受力钢筋，沿柱高度方向布置，与混凝土共同承担轴向压力和弯矩。箍筋以一定间距沿柱高度布置，主要作用是约束混凝土、防止纵筋压屈、承担部分剪力。在柱的端部和节点区域，箍筋间距要适当加密，以提高柱的延性和抗震能力。

不同类型柱的主要性能对比如下表所示：

---

拉杆与索

拉杆和索是主要承受拉力的结构构件。与梁、柱这类受压或受弯构件不同，受拉构件的材料能得到充分利用，因为整个截面都处于受拉状态，没有受压失稳的问题，结构效率很高。

拉杆的特性与应用

拉杆通常是刚性的直杆件，主要承受轴向拉力。在桁架结构中，某些杆件就是典型的拉杆，承担着传递拉力的功能。在悬挑结构中，拉杆可以提供向上的拉力，平衡悬挑部分的重量。在某些屋盖结构中，拉杆连接屋架的支座，承受屋架在荷载作用下产生的水平推力。

某体育馆的屋盖采用了拉杆协同拱结构体系。拱在竖向荷载作用下产生向外的水平推力，底部设置的钢拉杆承受这个推力，使拱能够稳定工作。拉杆截面积仅为200mm²，却能承受800kN的拉力，充分体现了受拉构件材料利用率高的特点。相比于用混凝土构件承受这个水平力，拉杆的用钢量减少了70%以上。

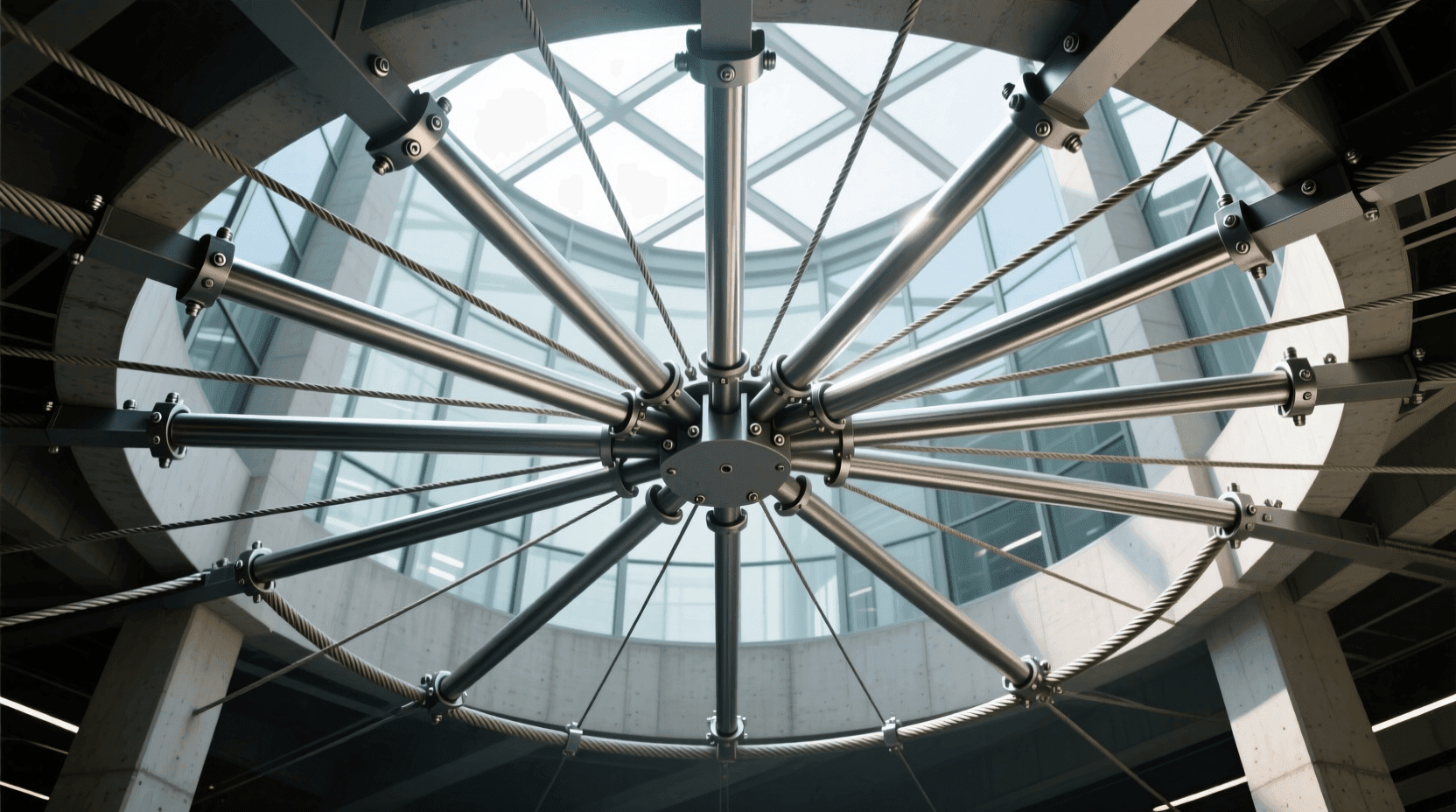

索的特性与应用

索是柔性受拉构件，只能承受拉力，不能承受压力和弯矩。索的这种特性使其在大跨度结构中有独特优势。索的材料通常是高强度钢丝或钢绞线，强度可达普通钢材的数倍，自重轻、强度高，是实现大跨度的理想材料。

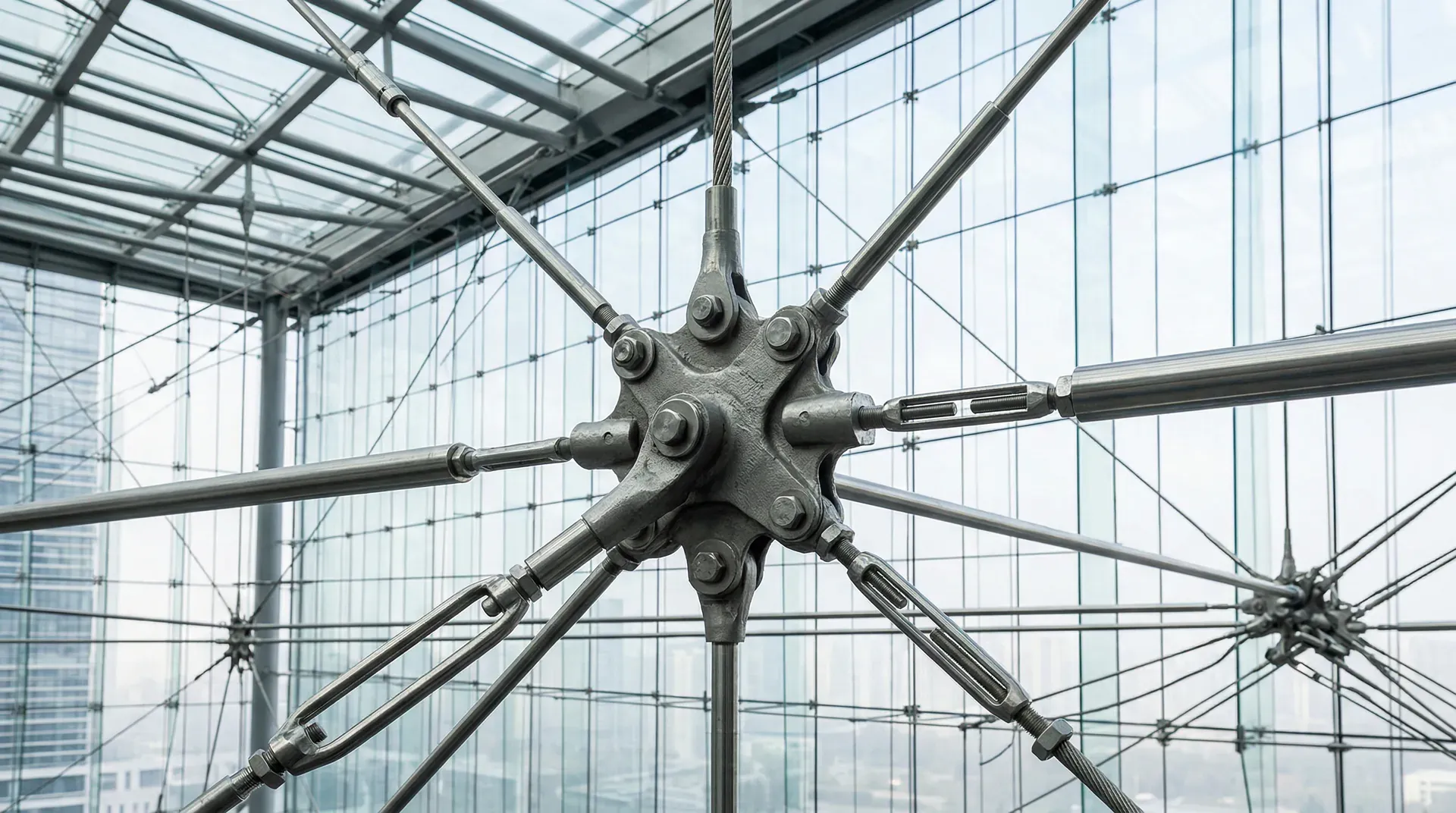

索结构的形式多种多样。悬索结构通过索的自然悬垂形态承受荷载，形成优美的曲线。斜拉索结构用一系列索从塔柱向主梁提供支承，将主梁的荷载传递到塔柱。索网结构由多根索编织成网状，形成曲面，可以覆盖大面积空间。预应力索结构通过对索施加预拉力，增强结构刚度，减小变形。

某会展中心的入口广场采用了索膜结构，四根主索从中央桅杆向四周拉伸，上面覆盖膜材料，形成面积达2000平方米的遮阳雨棚。整个结构用钢量仅为传统钢结构的1/5，展现了索结构的高效性。索的直径为52mm，采用高强度钢丝，单根索可承受2000kN的拉力。通过调节索的预张力，可以控制结构的形态和刚度，使其在风荷载作用下保持稳定。

受拉构件的优势与局限

受拉构件的最大优势在于材料利用效率高。由于整个截面都处于受拉状态，没有材料处于闲置或低效工作状态，相同强度下所需材料量最少。受拉构件不存在失稳问题，设计相对简单。在大跨度结构中，受拉构件能以最小的自重实现最大的跨度。

受拉构件也有其局限性。拉杆和索只能承受拉力，不能承受压力，结构布置需要精心设计。索结构的变形较大，需要通过预应力等措施控制。受拉构件对连接节点的要求很高，节点设计和施工难度较大。索结构对温度变化敏感，温度变化会引起索张力和结构形态的改变，需要在设计中充分考虑。

下图对比了不同跨度下采用梁、拱、索三种结构形式所需的材料用量，可以明显看出索结构在大跨度情况下的材料用量优势。

---

板与壳

板和壳是薄型结构构件，以较小的厚度覆盖较大的面积，主要承受垂直于表面的荷载。板结构在建筑中应用极为广泛，楼板、屋面板都是典型的板结构。壳结构则通过曲面形态获得高效的承载能力，在大跨度建筑中有重要应用。

板的类型与受力特点

板按支承条件可分为单向板和双向板。单向板主要沿一个方向传递荷载，长边与短边之比大于2时，板主要沿短边方向受力，可按单向板设计。双向板沿两个方向传递荷载，长宽比接近时，板在两个方向都产生显著弯矩，需要双向配筋。

在住宅建筑中，楼板是最常见的板结构。一间开间为3.6米、进深为6米的房间，楼板的长宽比为1.67，属于双向板。荷载通过板传递到四周的梁，短边方向承担约60%的荷载，长边方向承担约40%的荷载。板厚通常为100-120mm，通过合理配筋，能够承受住宅使用荷载并满足挠度要求。

板的构造形式多种多样。现浇实心板是最基本的形式，整体性好，刚度大，但自重较大。空心板通过在板中形成空腔，减轻自重，提高跨越能力，在预制装配式结构中应用广泛。密肋板由密集的小梁和薄板组成，刚度大、自重轻，适用于大跨度楼板。无梁楼板直接由柱支承，没有梁，空间净高大，适用于停车库、仓库等建筑。

板的设计要点

板的设计需要满足承载力、刚度和裂缝宽度三方面要求。承载力要求确保板在荷载作用下不发生破坏，通过合理配筋和选择合适的混凝土强度等级来实现。刚度要求控制板的挠度，保证使用舒适性。中国规范规定板的最大挠度不应超过跨度的1/200。裂缝控制是为了防止钢筋锈蚀和影响美观，通过合理布置钢筋、控制钢筋应力来实现。

某办公楼采用了双向密肋楼板，跨度达到9米×9米，板厚仅为120mm，肋梁间距为900mm，肋高为400mm。这种构造形式使楼板自重仅为传统实心板的60%，节省了混凝土用量，也减轻了对基础的要求。密肋的网格状布置形成了天花板的装饰效果，无需额外的吊顶处理，体现了结构与建筑的良好结合。

壳体结构的特点

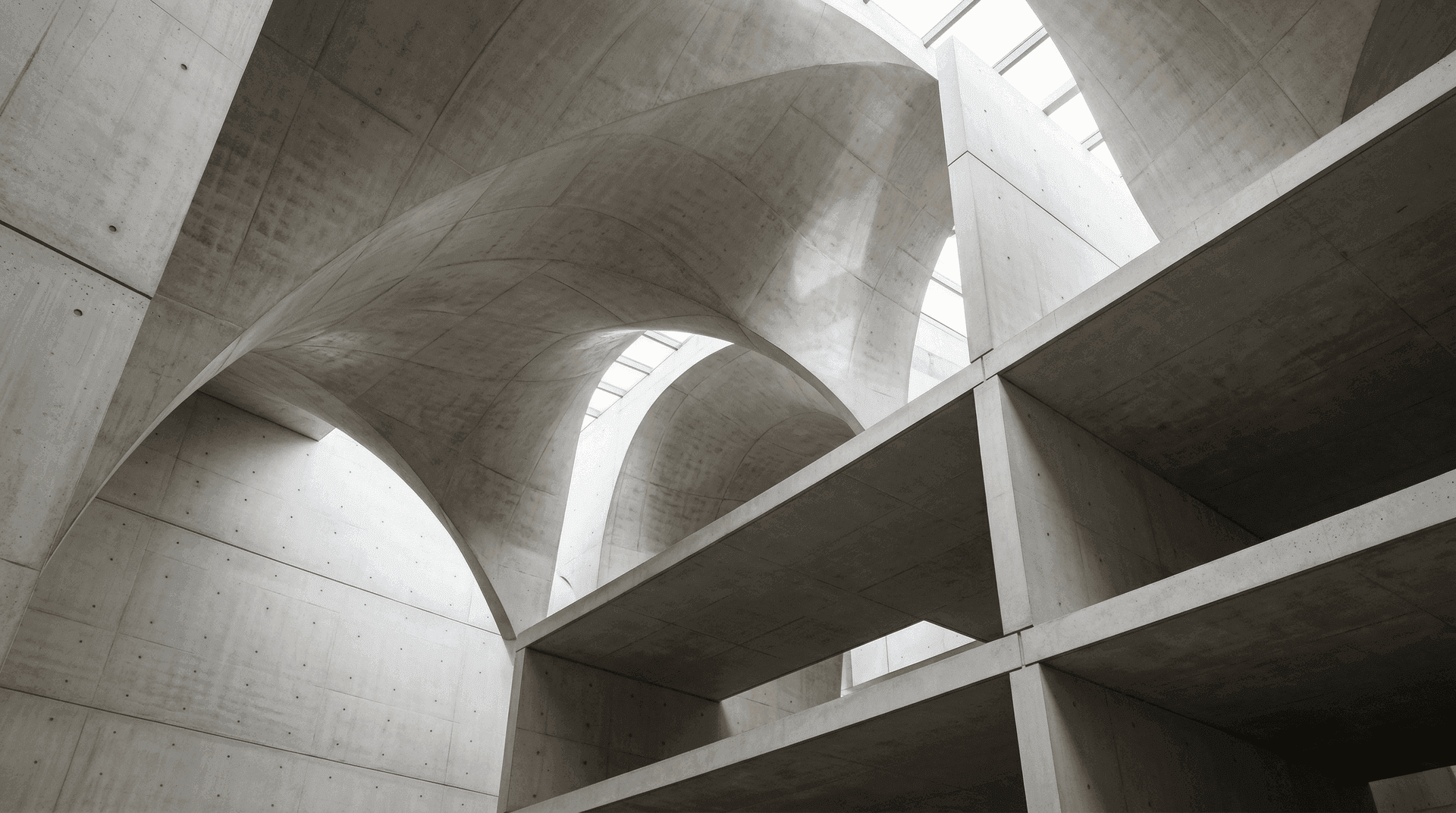

壳体是曲面形状的薄型结构，通过曲面的几何形态将荷载转化为面内的膜力（轴力），避免或减小弯矩的产生，从而以很小的厚度实现大跨度。壳体结构的承载效率远高于平板，是大跨度建筑的理想结构形式之一。

圆顶壳是最古老也是最稳定的壳体形式之一。罗马万神庙的穹顶直径达43米，厚度从顶部的1.2米渐变到底部的6米，已经屹立近两千年。中国传统建筑中的藻井虽然不是纯粹的壳体，但也体现了曲面构造的承重智慧。现代建筑中，某国家大剧院的壳体屋盖采用了钛金属板，形成半球形的优美造型，跨度超过200米，壳体厚度仅为数毫米的钛板加内部的钢结构支撑体系。

柱面壳由圆柱面或其他柱面组成，适用于矩形平面的建筑。某火车站候车大厅采用了混凝土柱面壳屋盖，跨度为36米，壳体厚度仅为80mm。壳体的矢高为6米，曲面形态使荷载主要以膜力形式传递，弯矩很小，材料利用效率很高。这种薄壳结构的用料量仅为传统梁板结构的1/3，展现了壳体结构的优越性。

板壳结构的发展趋势

现代板壳结构向着大跨度、轻质化、装配化方向发展。新型材料如高强混凝土、纤维增强复合材料的应用，使板壳结构能以更小的厚度实现更大的跨度。预制装配式楼板系统提高了施工效率，保证了施工质量，在装配式建筑中得到广泛应用。计算机技术的发展使复杂曲面壳体的设计和分析成为可能，自由曲面壳体在当代建筑中越来越多地出现，为建筑师提供了更大的创作空间。

不同类型板结构的主要特征对比：

---

小结

本内容介绍了建筑结构中主要构件的受力特点和行为模式。梁作为受弯构件，通过内部的弯矩和剪力将荷载传递到支座，其设计需要综合考虑承载力、刚度和构造要求。柱作为受压构件，承担着将上部荷载传递到基础的重要功能,稳定性问题是柱设计的核心。拉杆和索作为受拉构件，材料利用效率高，在大跨度结构中有独特优势。板和壳以薄型形式覆盖空间，通过合理的受力机制实现经济高效的结构方案。

理解不同构件的受力特点是进行结构设计的基础。在实际工程中，这些构件通常组合成完整的结构体系，共同承担建筑的各种荷载。选择合适的构件类型、确定合理的截面尺寸、满足构造要求，是结构工程师的基本工作。通过本章的学习，读者应建立起对结构构件的直观认识，为后续章节的学习打下坚实基础。
