建筑结构的横向稳定性

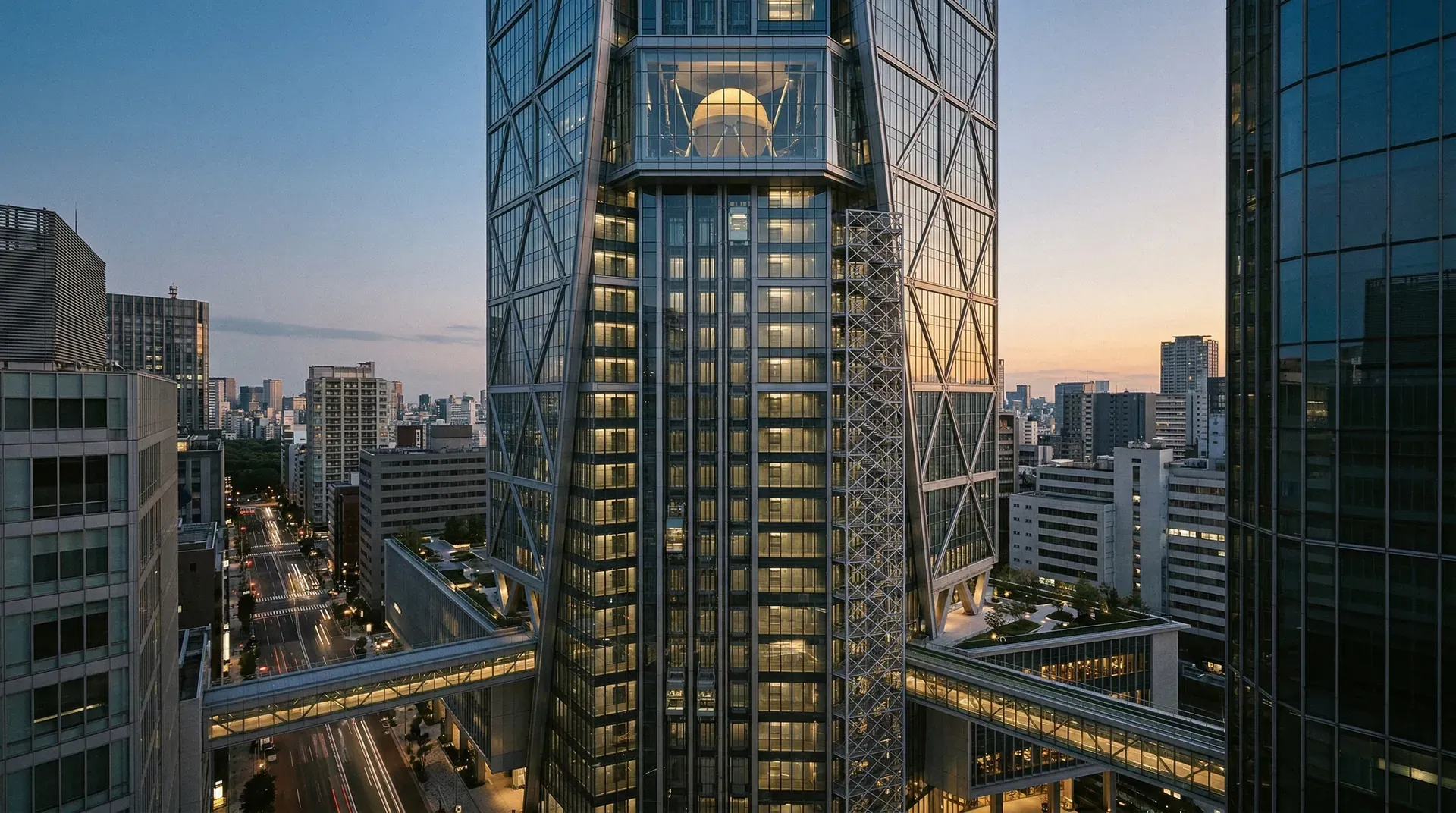

当我们站在高楼前仰望时，或许会感到震撼之余，忍不住产生疑问：这些高耸入云、动辄几十甚至上百层的摩天大楼，是如何能够在强烈的台风、猛烈的地震等自然灾害下依然巍然不动，不会发生倾覆或损坏？这个谜题的答案，就藏在建筑的横向稳定系统之中。可以说，横向稳定系统是高层建筑的“无形脊梁”，正如人体有骨架支撑并抵抗来自各个方向的力量，建筑的稳定性也离不开一套科学、严密的结构体系来抵抗横向的外力冲击。

为什么需要横向稳定系统

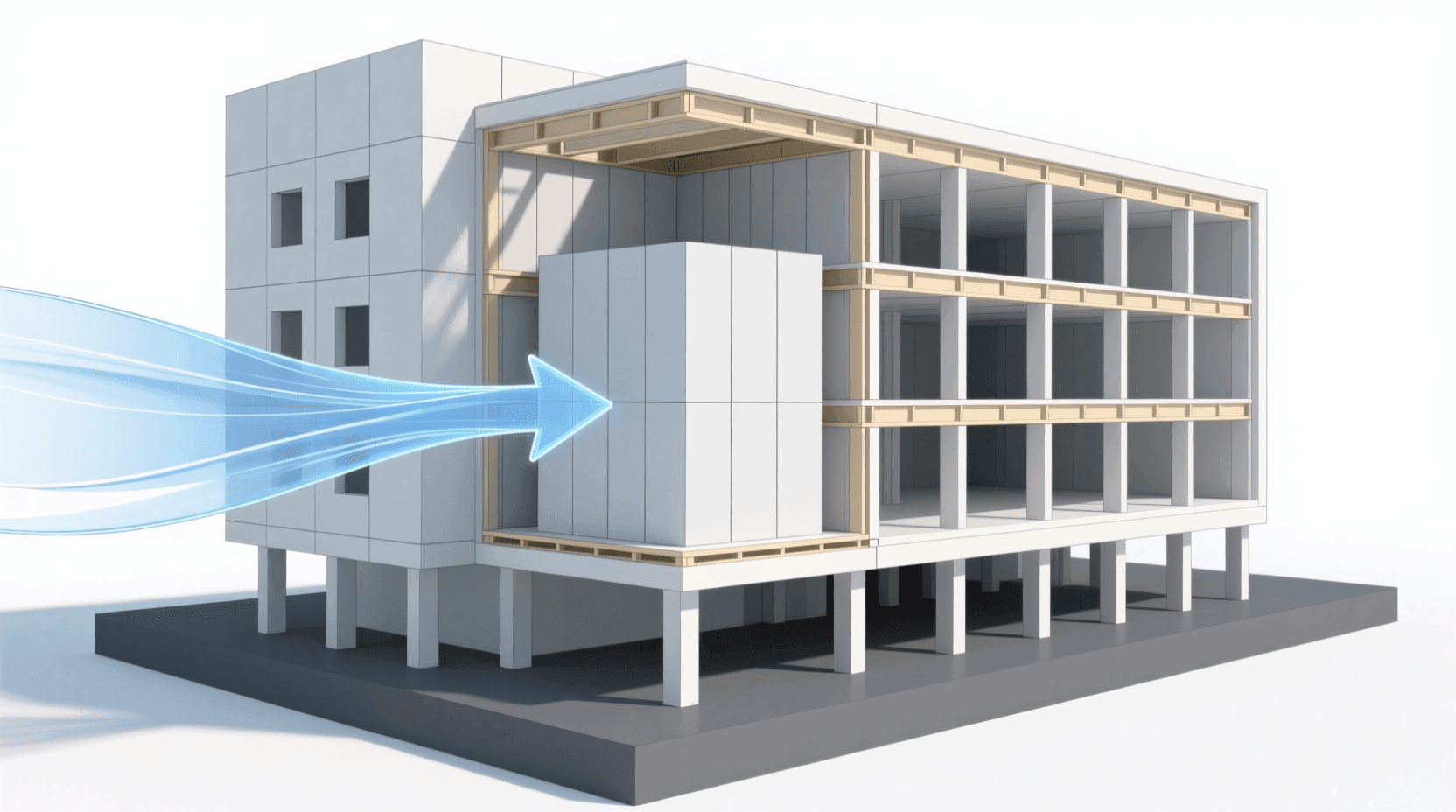

当你把积木一块块垒起来，重力让它们在竖直方向上很稳定——你可以在最上面按一按，它通常不会散架。但如果你用手指从侧面轻轻一推，整个塔就很容易倒塌。高层建筑在现实中，同样面临着各种“横向推力”——最主要的就是风和地震。尤其随着城市发展，越来越多的大型超高层建筑出现在风口、地震带上，如何保证这些庞然大物在极端环境下的安全，成为了结构设计首要考虑的问题。

具体来看，中国地理环境复杂多样，建筑的横向稳定问题尤为突出。东南沿海地区每年都要经历频繁且猛烈的台风侵袭，风力巨大。西南地区则位于地震带，地壳活动活跃，经常发生大大小小的地震。华北平原、东北地区冬季经常有强大寒潮和大风天气。以2013年超强台风“天兔”为例，登陆广东沿海时，风速一度达到每秒45米（14级台风），足以刮飞汽车、吹倒不稳固的房屋。如果高层建筑没有合理完善的横向稳定系统支撑，哪怕材料再坚固，也可能在强风或地震中遭受不可逆的破坏。

横向稳定系统的作用并不仅仅体现在极端灾害发生时。即使在日常生活中，微风、轻微的地震、小型建筑活动等也会给高层建筑带来侧向晃动。如果横向刚度不够，住户或者办公人员会感觉到明显的晃动甚至眩晕，严重的还会导致门窗变形、墙面开裂，影响正常使用。因此，现代高层建筑都会在设计阶段就详细分析各种横向荷载的作用，包括风荷载、地震作用，甚至一些特殊环境下的人为冲击。工程师们会利用高科技模拟手段（比如风洞实验、地震模拟振动台等）精确计算出结构的动态响应，来确保安全裕度。

---

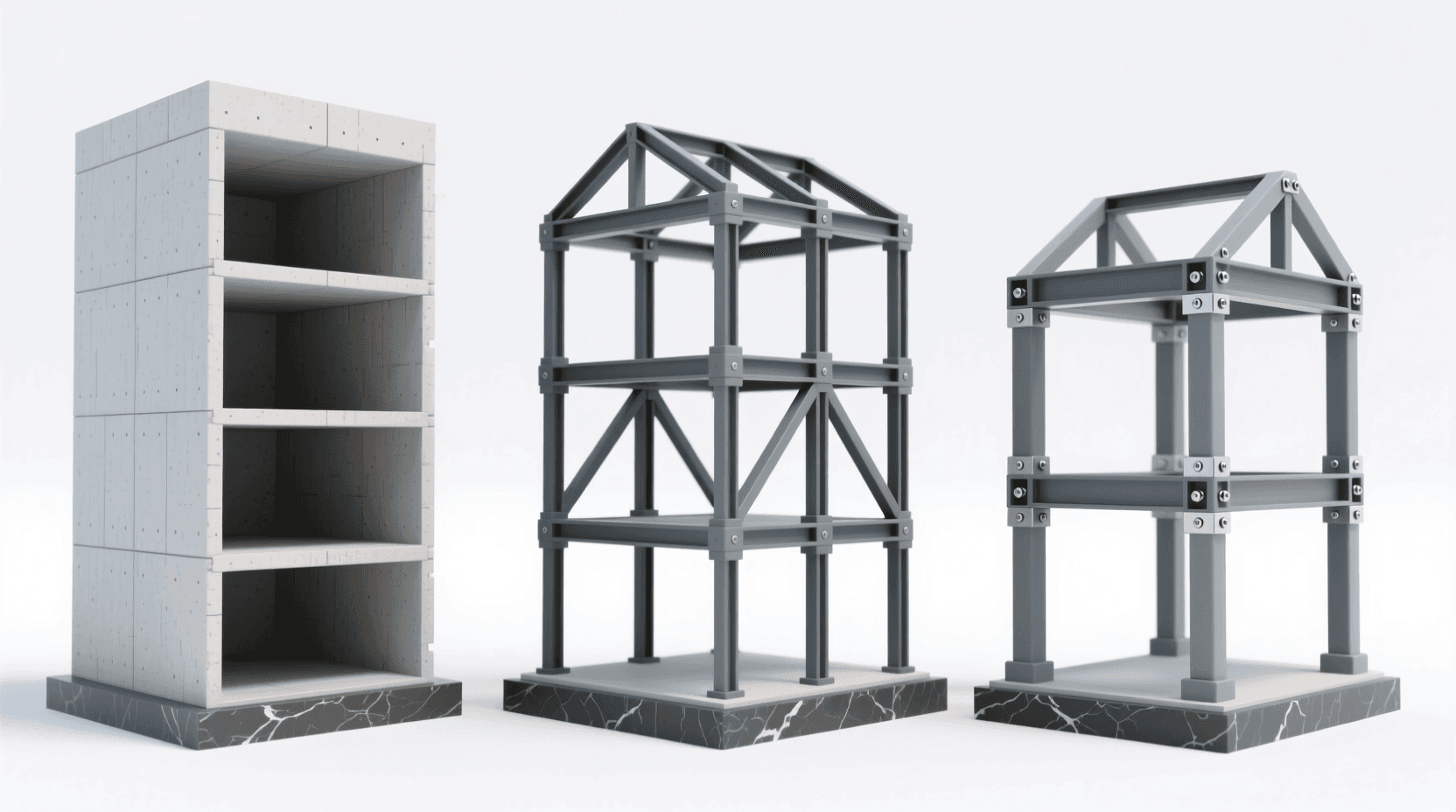

三种基本的稳定方式

建筑工程师们发展出三种基本的横向稳定方式，每一种都有自己的特点和适用场景。我们可以把它们类比为不同的“防守策略”。

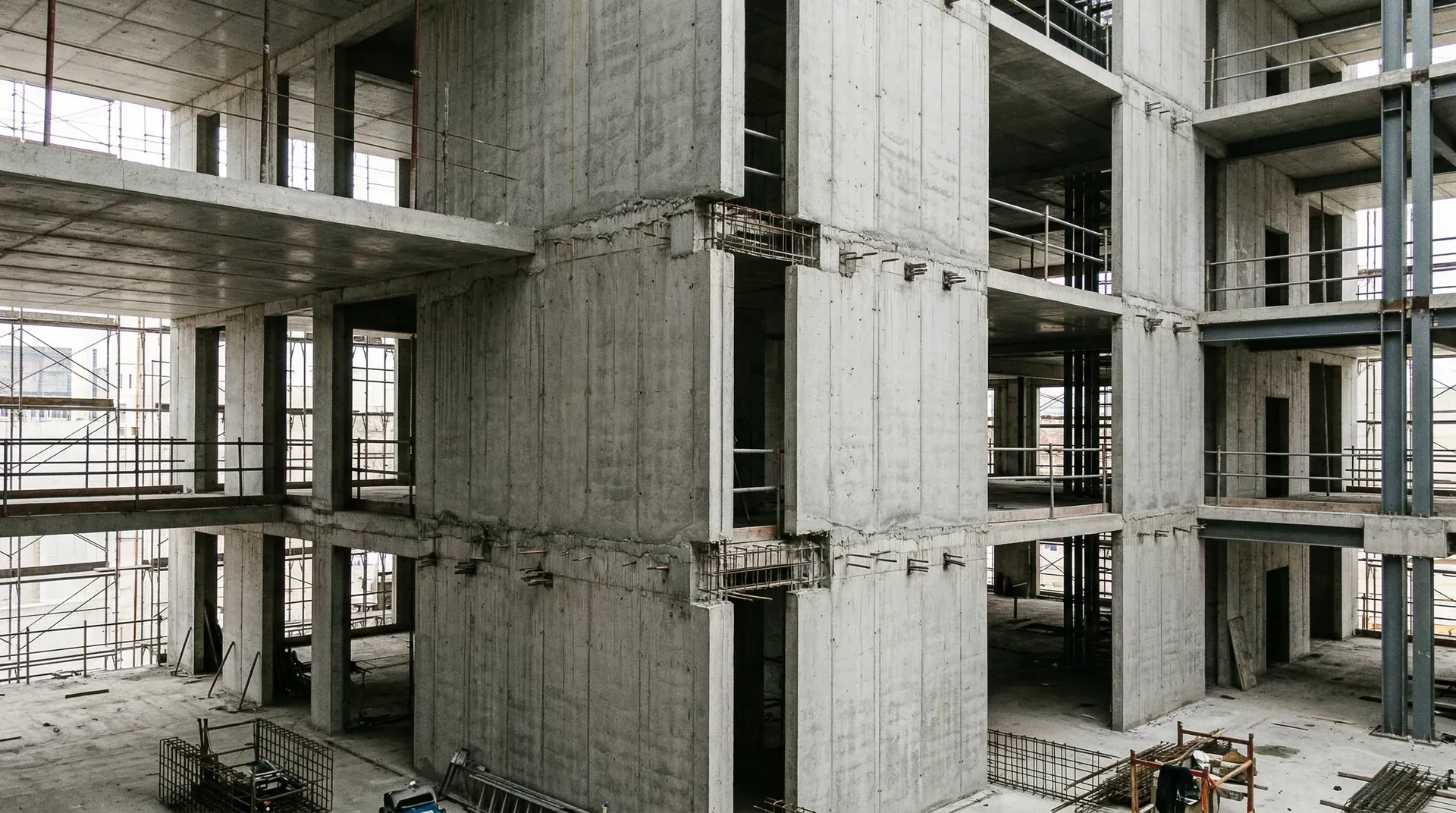

剪力墙

剪力墙就像是建筑内部的一面面坚固盾牌。它是整片的实体墙，通常用钢筋混凝土浇筑而成。当横向力作用在建筑上时，这些墙面会承担主要的抵抗任务。

在国内的住宅楼中，剪力墙是最常见的选择。比如你家的承重墙，很多就是剪力墙的一部分。北京的中国尊大厦（高528米）就采用了巨型剪力墙系统，在核心筒周围布置了厚达1.2米的混凝土剪力墙。

剪力墙的优势在于刚度大、稳定性强。但它也有局限：墙体必须基本保持完整，不能开太多门窗；而且墙的位置一旦确定，就会对室内空间布局产生较大限制。因此，设计师通常会把剪力墙设置在楼梯间、电梯井这些本来就需要墙体的位置。

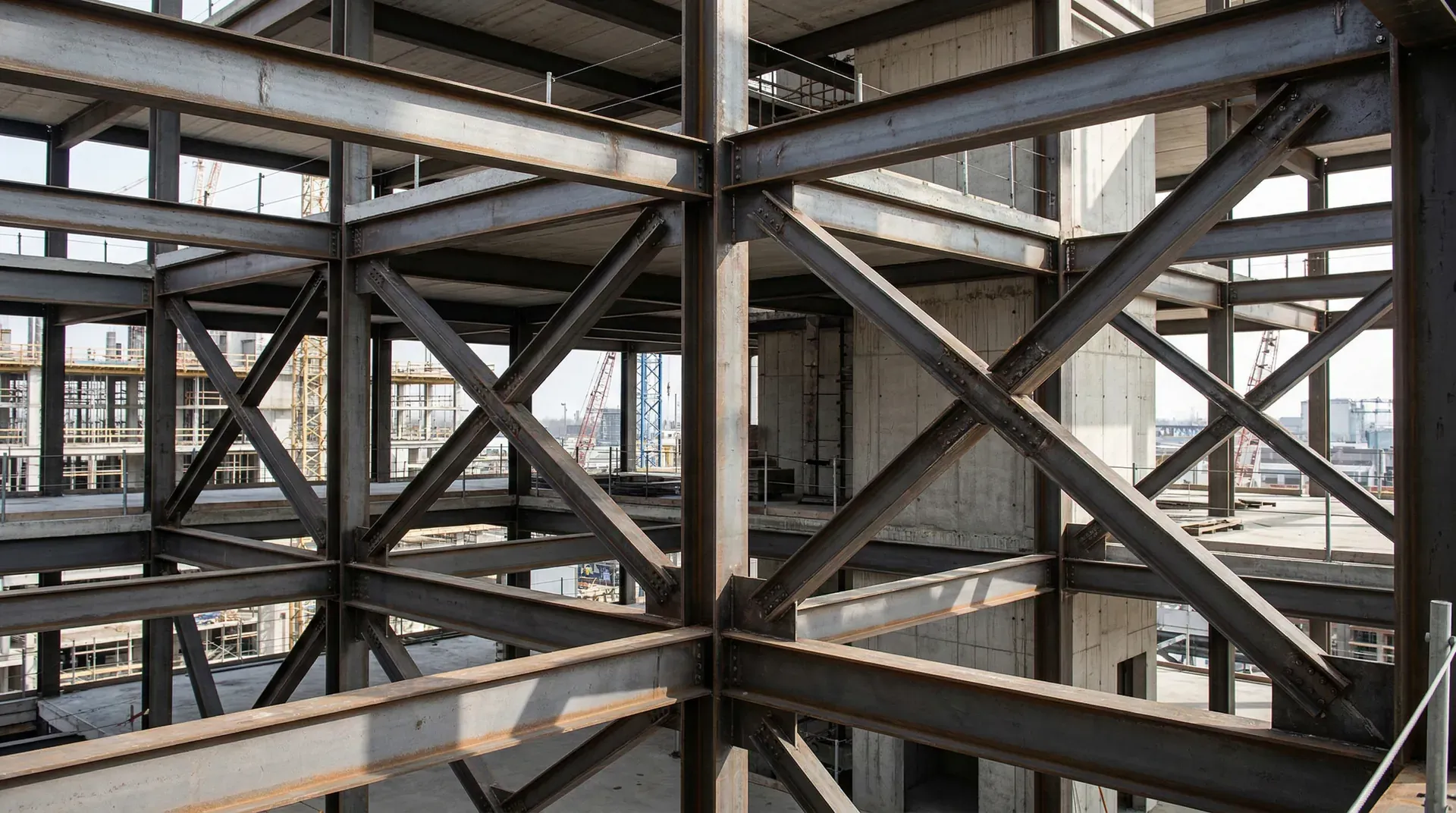

支撑框架

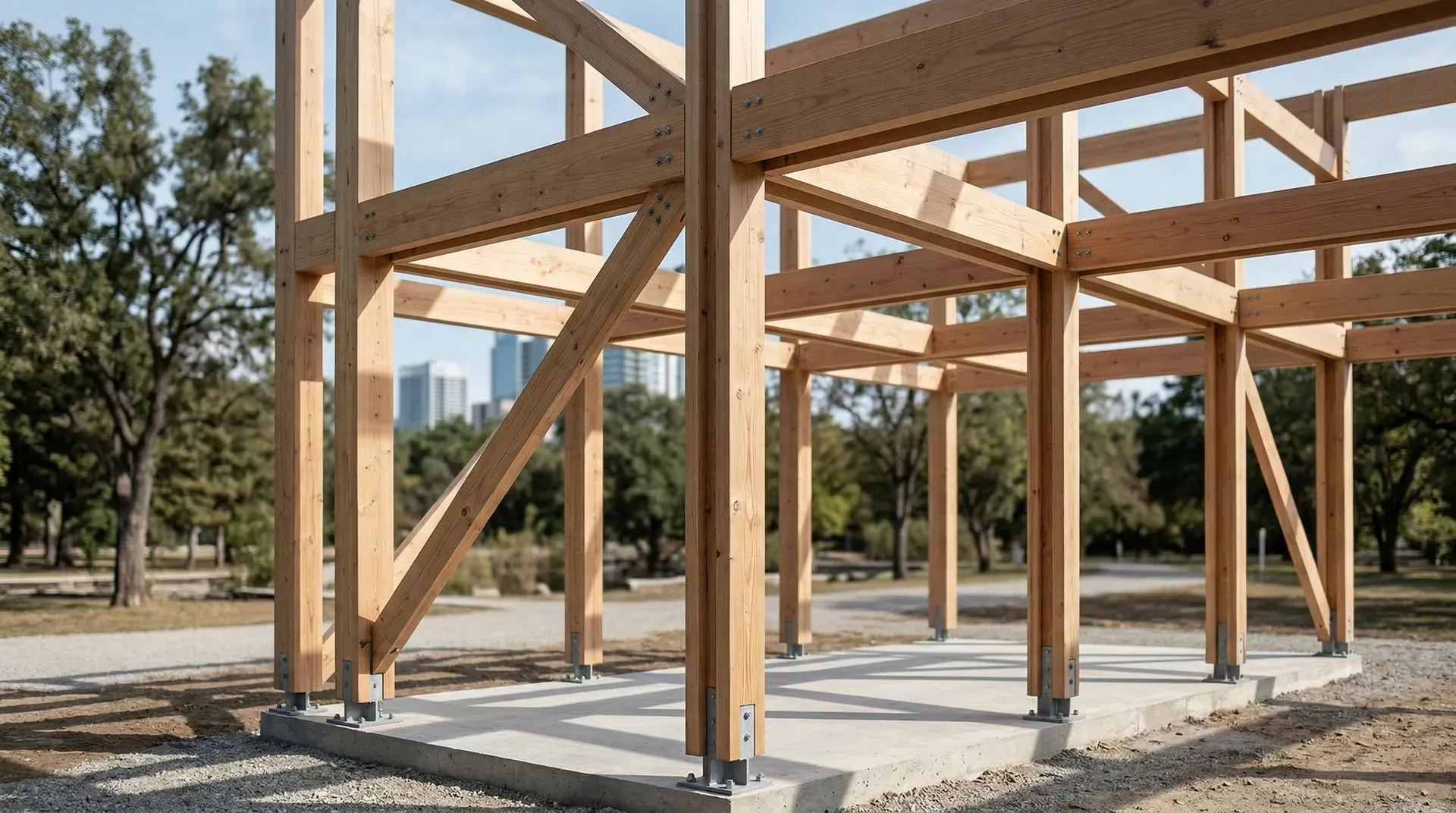

如果说剪力墙是“面”的防守，支撑框架就是“线”的策略。它由钢材或木材构成三角形的框架结构。你见过自行车的三角形车架吗？那个设计原理就是利用三角形的稳定性——这正是支撑框架的核心思想。

支撑框架比剪力墙更轻便，在承载同样荷载的情况下，用材量更少，因此在钢结构建筑中很受欢迎。上海环球金融中心（高492米）在外围钢结构中就大量采用了X形和K形的支撑框架，既保证了稳定性，又不影响外观。

与剪力墙相比，支撑框架的开放度更好。如果布置在外墙，它对采光和视野的影响比实体墙小得多。但支撑框架在地震高发区需要特别慎重，因为反复的地震作用可能让连接节点疲劳。

刚性框架

刚性框架是最“隐形”的稳定系统。它不需要额外的墙或斜撑，而是通过加强柱子和梁之间的连接来抵抗横向力。这就像人的关节——不仅能活动，还能承受很大的力量。

在需要大空间、灵活布局的建筑中，刚性框架是理想选择。很多办公楼、展览馆就采用这种方式。但刚性框架也是三种方式中效率最低的一种，它需要更粗的柱子、更深的梁，而且柱子间距不能太大。在高层建筑中，单独使用刚性框架往往不够，需要配合剪力墙或支撑框架一起使用。

注：数值为典型相对范围，实际取值依项目具体情况可能有所不同。

---

稳定元素的布置原则

选对了稳定系统仅仅是迈出了第一步，如何合理布置这些结构元素，同样直接影响到建筑的整体安全性和经济性。这就像排兵布阵，即便你手里有强大的“棋子”，不合理的摆放也可能导致全盘皆输。

双向防护的必要性

建筑所承受的横向力来源多变，可能随时发生改变：比如风有时从东南吹、有时从西北吹，地震波的传递路径充满不确定性。为了确保无论力量来自哪个方向，建筑都能有效应对，稳定元素必须在两个相互垂直的方向上进行设置。

现实中，大多数建筑物的外形并非完美方形，长度和宽度比例各异。因此，工程师通常会沿建筑的长轴和短轴各布置一套稳定系统。例如，在一栋长方形办公楼中，设计时可以在南北向设置连续的剪力墙或支撑框架，在东西向设置另外一组。这样，不管风怎样转向，或者地震波如何侵袭，总有互相垂直的结构分担外力。此外，对于大型场馆或功能复杂的建筑，还要根据局部的风环境和地震易感方向进一步细化布置。

值得一提的是，部分高层建筑还会在楼面布置环状楼板或圈梁，把各个稳定单元有效“串”联起来，形成三维网络，让整体力学性能更佳。

对称与平衡

稳定元素的对称布置关系到建筑能否以均匀、合理的方式分担横向荷载。如果把这些关键“骨架”全部集中在建筑的一边或者某个角落，会造成力的传递路径不平衡。当外力作用时，建筑不只是发生侧移，还会产生扭转——就像拧毛巾一样。这种扭转不仅增加了应力集中，还可能让某些墙体或结构件承受远高于设计值的荷载，极易产生薄弱环节，甚至导致灾难性后果。

为了避免这种危险，建筑设计时会尽量让稳定元素在平面上对称、均匀分布。理想的状态是“抗力中心”（所有稳定结构单元共同抵抗外力的合力点）与“质量中心”（建筑自重的几何中心）重叠，这样外力就沿着最短路径传递，不会产生多余的扭转。

这不仅仅是理论上的优化，实际案例中对称布置已被证明极大提高结构的地震与风致灾害的抵抗能力。例如，上海中心大厦等超高层建筑，都在核心筒和外围结构的布置上尽量做到对称，实现了整体稳定。

底部强化原则

高层建筑像一棵迎风而立的树，楼层越往下，所承受的累积横向力越大。一层楼不仅要抵挡自己本层的风或地震力，还要接收上层传递下来的所有力量。因此，结构体系在建筑底部需要有更高的承载力和稳定性。

实际设计中，最下几层通常会布置最密集、最厚重的剪力墙、支撑或加粗的柱子。可以理解为建筑的“根基”要特别牢固，而“树冠”可以适当纤细。例如，广州周大福金融中心（高530米）就是一个显著例子。在其底部，核心筒内的剪力墙厚度达到1.5米，随着高度增加逐渐变薄，顶部仅为0.6米。此外，底部的钢结构支撑截面也更为宽大，且节点加强处理更严密，以确保整个结构安全、可靠地将横向力有效传递到地基。

对于高烈度地震区的建筑，工程师还常采用底部加劲、下部剪力墙加密、设置消能装置等措施，让底层成为全楼抗震的“盾牌”。有时候还会增加底部外伸结构或缓冲层，配合地基基础，共同分散和吸收地震能量。

总之，稳定元素的布置涉及科学性与艺术性的结合：不仅要考虑力学原理、满足规范要求，还要兼顾建筑空间、功能和美学。合理布置是建筑安全与经济间最佳平衡点的体现。

---

不同结构系统的适用性

建筑有多种结构体系，而每种体系在实现横向稳定的时候都有适合自己的“最佳拍档”。了解这些结构—稳定系统的典型适配关系，有助于建筑师和结构工程师在方案设计阶段做出高效、安全、经济的选择。以下表格不仅列出了常见结构形式，以及它们对应的主流与备选稳定系统，还补充了典型适用场景和相应的工程举例，帮助大家更立体地理解各种组合的实际应用。

不同结构体系在实际工程中往往会采用混合策略。例如，钢-混凝土组合结构可以结合钢结构的高强度与混凝土的良好能耗表现，用于抗震要求较高的公共建筑。还有一些特殊类型的稳定系统，比如屈曲约束支撑（BRB）、质量阻尼器、隔震支座等，是在高烈度地震区或超高层建筑中进一步提升结构性能的“利器”。

更重要的是，结构体系的选择不仅受限于建筑高度，也与功能需求、建筑美学、地理环境（如地震区、风区、地质条件）密切相关。每个项目都需综合考量这些因素，并在规范要求和技术经济之间寻求最佳平衡。

---

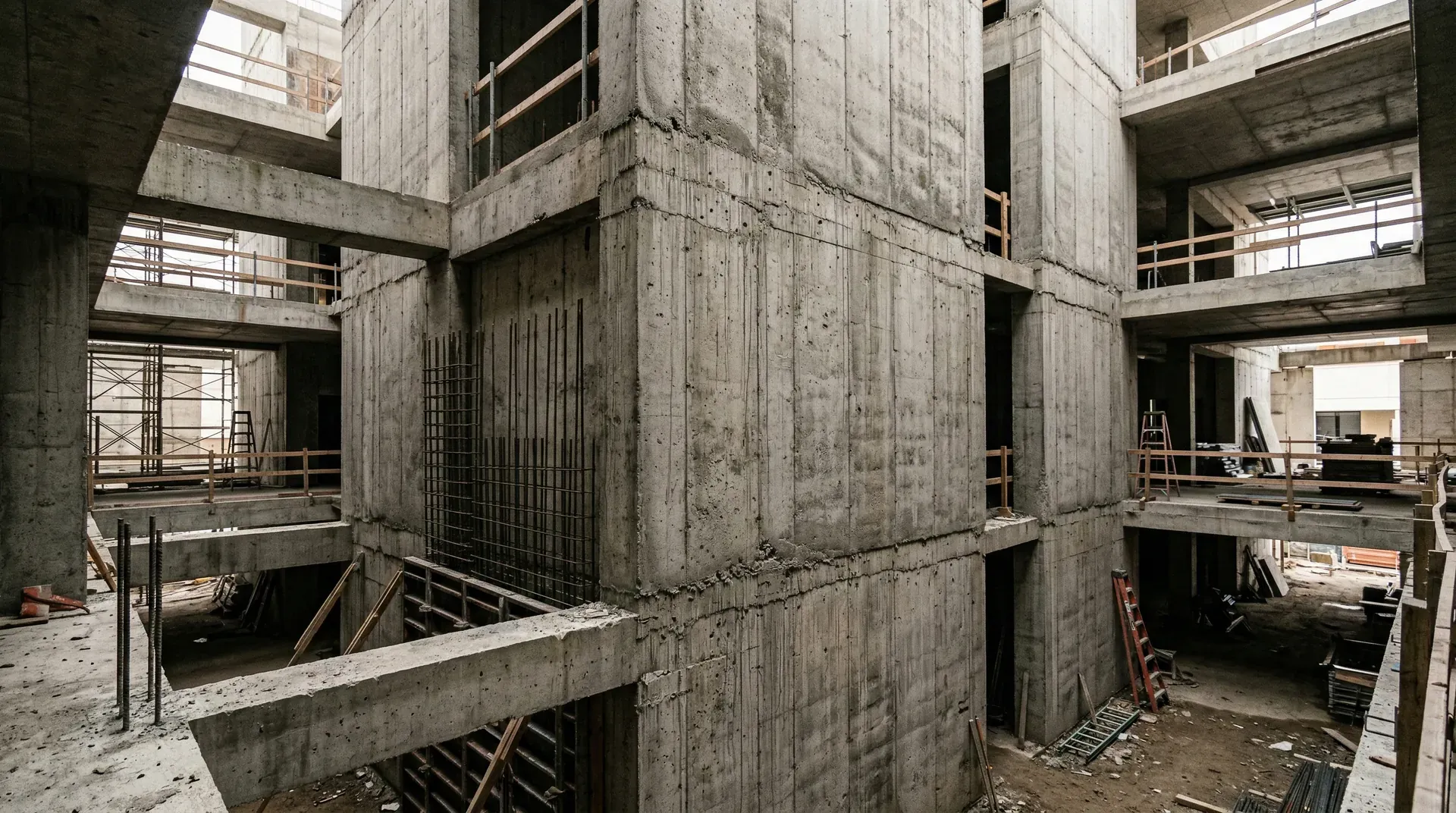

承重墙板系统

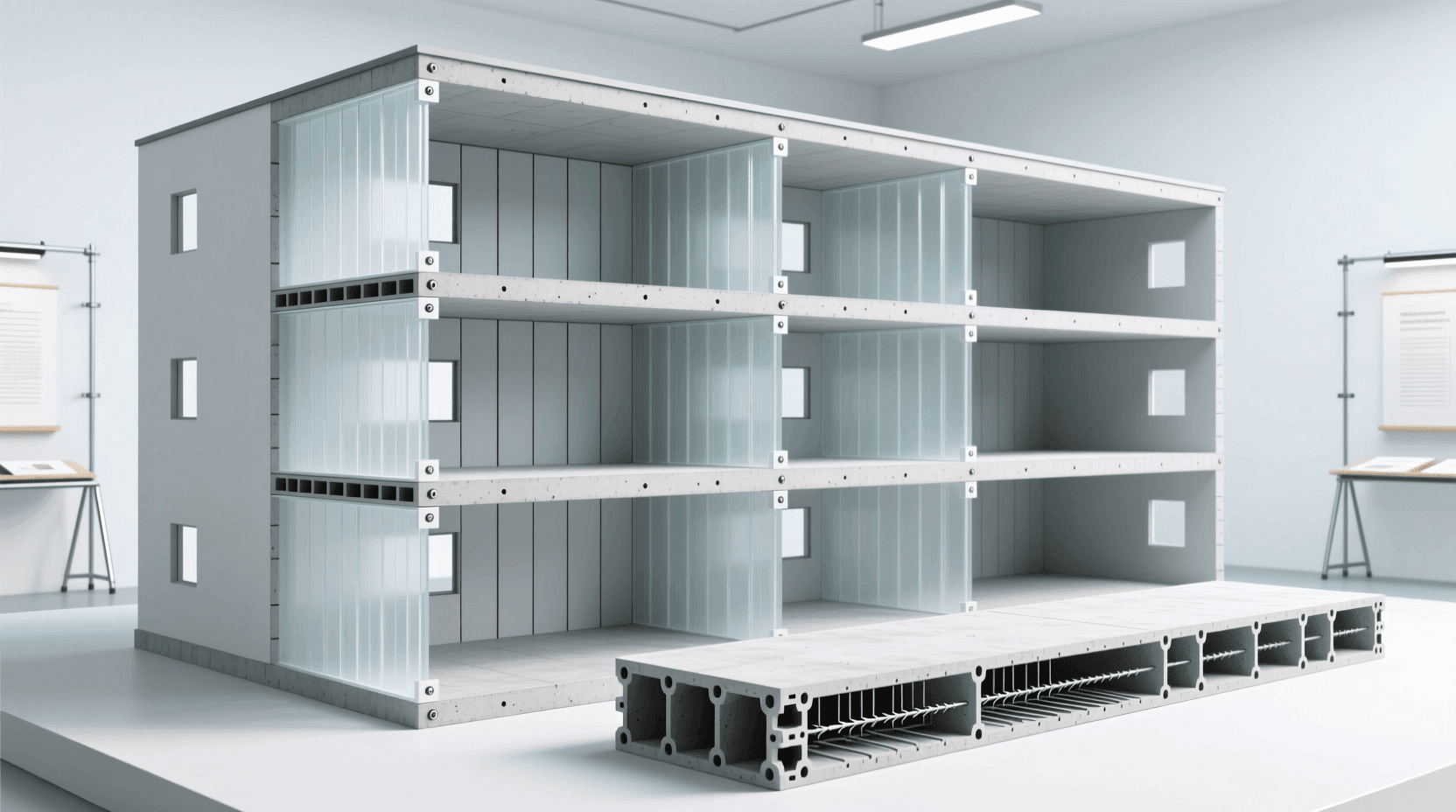

承重墙板系统是最古老也最直观的结构形式。简单来说，就是用墙来承担建筑的全部重量和横向力。

系统特点与应用

在承重墙板系统中，楼板搭在墙上，墙再把荷载传递到下一层的墙，最终传到地基。这就要求墙的位置必须上下对齐——你不能在三楼的墙下方悬空。

这种系统的优势是结构与空间高度统一。因为墙体既是承重结构，又是分隔空间的隔墙，一举两得。正因如此，承重墙板系统特别适合那些需要重复小空间的建筑，比如住宅、学校、酒店。

我国大部分住宅楼采用的就是这种体系。典型的户型中，每隔3-4米就有一道承重墙，这些墙不仅支撑楼板，也恰好形成了卧室、客厅的分隔。

横向稳定性的实现

承重墙板系统的横向稳定，主要依靠承重墙自身作为剪力墙来承担水平力。当风荷载或地震力作用于建筑时，布置在不同方向的承重墙如同坚实的“板肋”，共同抵抗外部作用力。

最佳的平面布置方式，是在两个方向上均有连续的承重墙，常见形式如“井”字形、“田”字形等，这样既能保证整体结构的刚度，又能减少建筑物的扭转效应。墙体位置应尽量对称分布，门窗洞口要避免过大或过多，以免削弱抗侧刚度与强度。

对于墙体主要集中在一个方向（如图中走廊式布局，承重墙为横向排列）的情况，另一个方向可通过设置刚性框架或支撑体系来补充横向稳定性，实现整体结构的协调受力。

在下方的交互图表中，你可以直观地调整承重墙之间的间距（即楼板跨度），观察墙体、楼板和标注随跨度变化而动态响应。图中以橙色高亮显示了“经济跨度”临界线以上的部分——这提示如果跨度过大，结构的成本和难度将大幅提升。

试着拖动滑块，体会跨度从3米到8米带来的结构变化。一般住宅中，承重墙的间距（楼板跨度）多控制在6米以内，既有利于结构经济，也方便预制施工。跨度过小时，墙体会变多、空间割裂感强；跨度过大则需更厚的楼板或使用梁，材料消耗与造价都会增高。

通过此演示，你将更好地理解承重墙板体系下“墙距—楼板跨度—结构经济性”三者之间的关联性以及实际工程设计的合理区间。

灵活性的平衡

承重墙板系统最大的局限就是灵活性差。墙不能随意拆除或移动，这让室内改造变得困难。有些业主装修时想打通两个房间，却发现中间的墙是承重墙，无法拆除，只能作罢。

为了增加一些灵活性，可以在某些位置用梁来替代墙，在墙上开门洞时也可以在上方加过梁。在特殊情况下，甚至可以让上层的墙变成“深梁”，跨越下层的大空间。不过这些做法都会增加成本和施工难度。

---

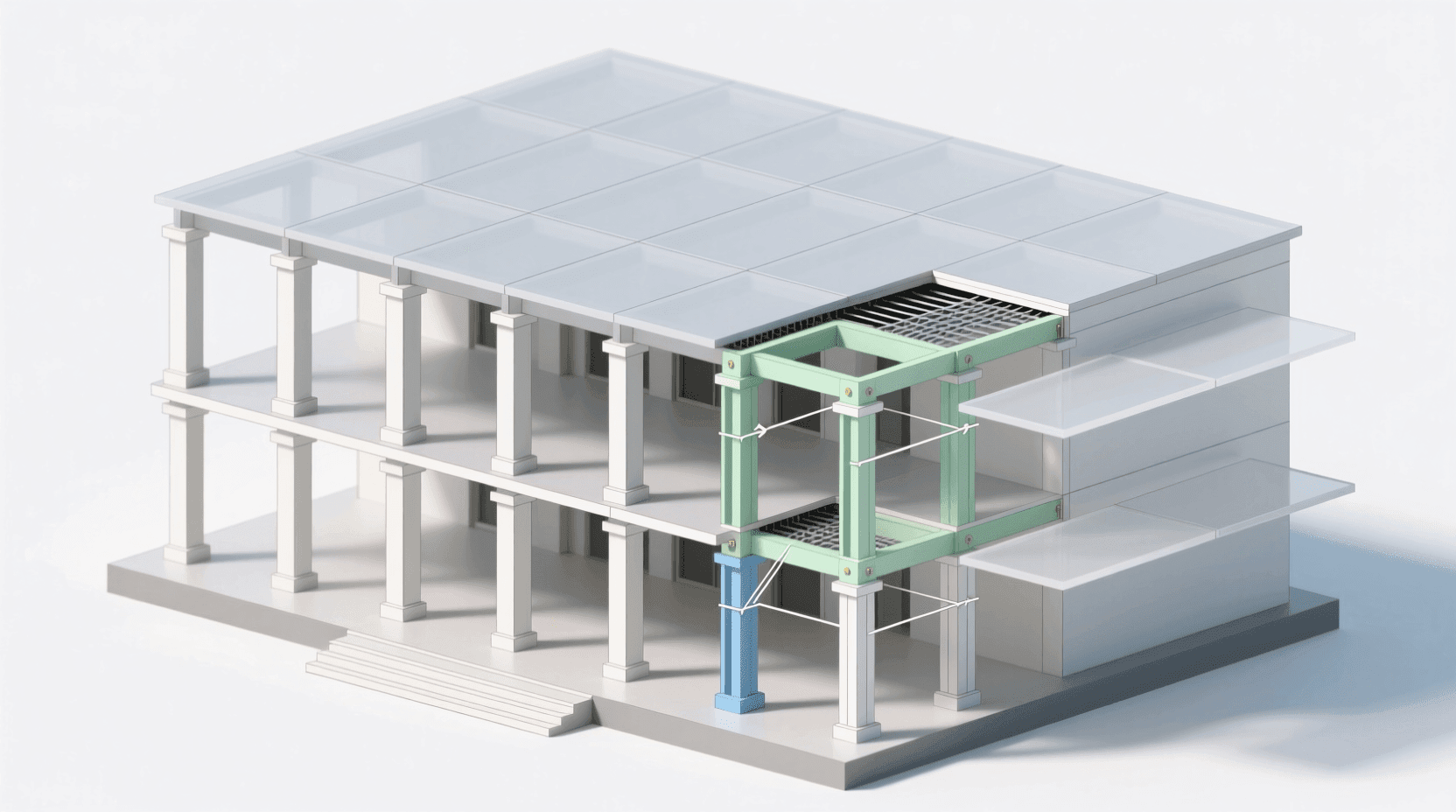

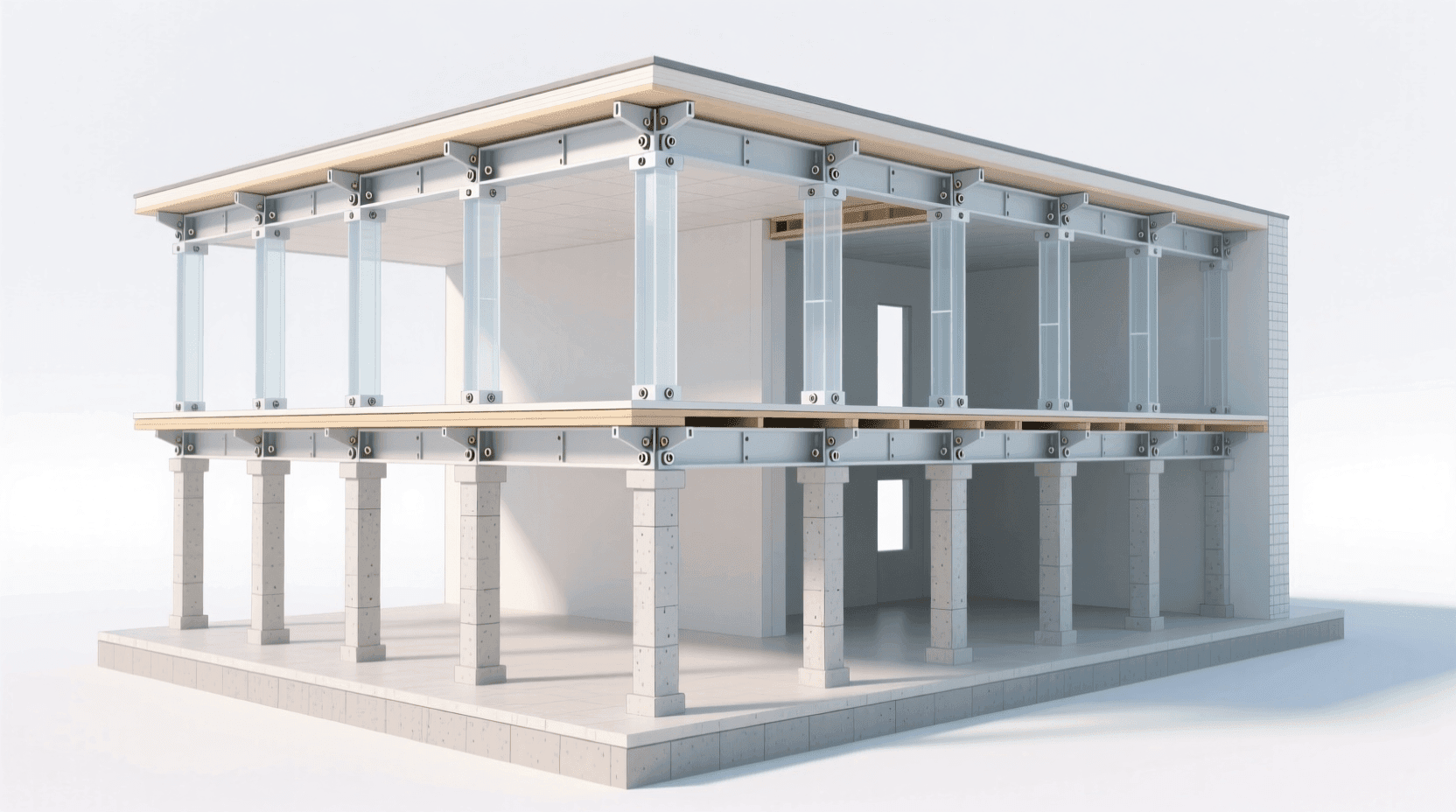

柱梁系统

如果说承重墙板系统是“面”的逻辑，柱梁系统就是“点线”的逻辑。它用柱子作为点支撑，梁作为线连接，楼板铺在梁上。

空间自由度的优势

柱梁系统最大的优点是给予了建筑设计极大的自由。柱子只占据很小的面积，对空间分隔的影响远小于墙体。你想怎么分隔房间、想要开阔的大空间还是分割的小空间，都可以根据需要灵活调整。

这种灵活性在商业建筑和办公建筑中特别重要。一栋办公楼今天可能是开放式办公空间，明年租户换了，可能要改成独立的小办公室。如果是柱梁系统，只需要改动非承重的隔墙就行；如果是承重墙系统，就无能为力了。

国内很多大型购物中心采用的就是柱梁系统，柱子间距常达到8-10米，形成开阔的商业空间。深圳平安金融中心（高599米）的办公区也采用柱梁系统，柱距达到12米，给租户留下了充足的布局自由度。

横向稳定的实现方式

柱梁系统在横向稳定方面有三种常见做法。

第一种是采用刚性框架。这需要把柱子和梁的连接做得特别牢固，让它们之间不仅能传递竖向力，也能传递弯矩。现浇混凝土结构天然就有这种刚性连接的优势；钢结构也可以通过焊接或高强度螺栓来实现，只是造价会高一些。

刚性框架的好处是不需要额外的墙体或支撑，保持了空间的完全开放。但它对柱梁的尺寸要求较高——梁要更深，柱要更粗，柱距也不能太大。而且纯刚性框架只适合中低层建筑，一般不超过20层。

第二种做法是在部分位置设置支撑框架或剪力墙。这些稳定元素可以布置在建筑内部（比如楼梯间、电梯井），也可以布置在外围。只要数量和位置合理，它们就能承担主要的抗侧力，让其他柱梁保持简单的铰接连接即可。

这是目前最常用的方式。比如在一栋办公楼中，核心筒区域采用剪力墙，周边采用普通的柱梁框架。这样既保证了稳定性，又控制了成本，还保持了空间的灵活性。

柱网布置的考虑

柱梁系统的柱子通常按照规律的网格排列。柱距太小会让柱子太密集，影响使用；柱距太大则需要很大的梁，不经济也不美观。

对于办公楼，常见的柱距是6-9米。住宅建筑如果采用柱梁系统（比如底层架空做商铺），柱距一般在4-7米。工业建筑或展览建筑可能需要更大的柱距，可达10-15米，这时就需要使用次梁和主梁的组合。

主梁跨越柱距，次梁架在主梁之间，楼板铺在次梁上。通过这种“接力”的方式，可以实现较大的无柱空间。梁的跨越方向选择也有讲究，需要综合考虑结构效率、稳定性需求、设备管线布置等因素。

---

柱板系统

柱板系统是柱梁系统的“精简版”——它省去了梁，让楼板直接搭在柱子上。

系统优势

省掉梁带来了几个好处。首先是层高更低。因为不需要在楼板下方留出梁的高度，同样的层高可以获得更大的净空，或者用更低的层高达到同样的使用高度。这在高层建筑中特别有价值——每层省个30厘米，30层就能省9米，相当于少建3层。

其次是施工更简单。不需要绑扎复杂的梁筋，不需要支很多模板，混凝土浇筑也更快。施工周期缩短意味着成本降低。

最后是柱子位置的自由度更高。因为楼板可以向各个方向传递荷载，柱子不必严格地对齐在直线上，可以根据实际需要错动位置。这让建筑平面的设计更加灵活，可以适应不规则的场地或特殊的功能需求。

横向稳定的实现

柱板系统可以利用柱子和楼板之间的刚性连接来抵抗一部分横向力，这类似于刚性框架的原理。但因为楼板比梁薄很多，这种连接的抗弯能力有限，尤其是在柱子周围的局部区域。

因此，单纯依靠柱板连接往往不够，还需要配合剪力墙或支撑框架。实际工程中，常见的做法是在核心筒区域设置剪力墙，负责主要的抗侧力，柱板系统负责承担竖向荷载和传递楼面荷载。

剪力墙的位置通常在电梯井、楼梯间这些功能性空间，这样既不占用使用面积，又能形成封闭的筒体，稳定性更好。在某些建筑中，外围的部分柱子之间也会设置剪力墙，形成内外结合的稳定体系。

结构形式的变体

柱板系统有几种常见的具体形式。最简单的是平板系统，就是均匀厚度的平板。这种形式在柱距较小时（5-7米）比较经济。

当柱距增大时，可以在柱顶设置柱帽，让柱子和板的连接区域加厚。柱帽就像柱子顶上的一顶“帽子”，增加了连接的强度。国内的地下车库常用这种无梁楼盖形式，柱距可以做到8-9米。

还有一种是密肋楼盖（也叫华夫板），就是在楼板底部做很多纵横交错的小肋梁，形成像华夫饼干一样的网格。这种形式既减轻了自重，又提供了足够的刚度，适合大跨度的情况。

---

高层建筑的特殊考虑

当建筑高度超过一定限度，结构设计就进入了一个新的境界。横向力的影响不再是“考虑因素之一”，而是变成了“决定性因素”。

高度带来的挑战

首先是荷载的累积效应。一栋30层的建筑，底层柱子要承担上面29层的全部重量。这不仅是个数量级的增加，更关键的是对地基的要求大幅提高。

其次是风荷载的显著增强。风速随着高度增加而增大，而风压又与风速的平方成正比。100米高处的风压可能是10米高处的2-3倍。超高层建筑面对的风荷载是普通建筑难以想象的。

上海中心大厦在台风天测得的峰值风压超过每平方米5千牛，相当于在每平方米的外墙上压着500公斤的重物。这样的力量要求结构有极高的强度和刚度。

第三是地震作用的放大。建筑越高，自振周期越长，在某些地震频率下可能发生共振，导致位移和加速度大幅增加。唐山大地震和汶川地震的研究都表明，中高层建筑在地震中的受力情况比低层建筑复杂得多。

竖向荷载路径的连续性

在高层建筑中，主要承重构件必须尽可能连续地延伸到基础。柱子不能在中间楼层突然消失，核心筒的墙体也不应该随意中断。

当然，现实中总有一些特殊需求。比如底层需要大堂空间、商业空间，不能有太多柱子；或者建筑造型有变化，上下楼层的平面不一致。这时可以采用转换层技术——用特别强大的转换梁或转换桁架，把上部结构的荷载重新分配到下部结构。

但转换层的设计非常复杂，造价也高，应该尽量避免。实在需要时，也要把转换层放在较低的位置，避免放在高层部分。

横向稳定系统的演进

随着建筑高度增加，稳定系统会经历几个演进阶段。

20-25层以下：可以使用常规的剪力墙或支撑框架布置，与低层建筑差别不大。刚性框架如果单独使用，一般只能到15-20层。

25-40层：核心筒系统开始流行。建筑中央的电梯、楼梯、设备用房集中在一起，形成一个封闭的筒体。这个筒体用厚实的混凝土墙或钢支撑围合，成为抗侧力的主体。核心筒应该尽量布置在建筑的中心，形状以方形或圆形为佳，开洞要少。

40-60层：单纯的核心筒可能力不从心，需要增强措施。常用的办法是在顶部或中部设置环形的巨型桁架（称为帽桁架或腰桁架），把核心筒和外围柱连成整体。这样外围的柱子也参与抗侧，大大提高了整体刚度。深圳平安金融中心就在顶部设置了帽桁架，把8根巨型外柱和核心筒连为一体。

60层以上：超高层建筑往往采用筒体结构。把主要的稳定元素布置在建筑外围，形成一个巨大的空心筒体。这个筒可以是刚性框架筒（密集的柱和深梁），也可以是支撑筒（外露的斜撑），还可以是混凝土筒（整圈的混凝土墙）。

上海中心大厦采用的就是内外双筒体系：内筒是混凝土核心筒，外筒是钢结构巨型框架，两个筒之间还有一圈辅助柱，形成“三筒”协同工作的复杂体系。

平衡与规整的重要性

高层建筑对结构布置的对称性和规整性要求极为严格。不对称的平面会导致扭转，不均匀的刚度会导致应力集中，这些在矮建筑上可能还能容忍，在高层建筑上就可能酿成大祸。

L形、T形这类不规则平面的高层建筑，需要在连接处设置防震缝，让各个部分成为独立的结构单元。楼板上的大开洞（比如中庭、采光井）会削弱楼板的整体性，影响荷载的传递，也要慎重处理。

底部有大空间（如大堂、商场）的高层建筑，容易形成"薄弱层"。在地震中，变形会集中在这一层，导致破坏。1995年阪神大地震中，很多底层是车库或商铺的建筑倒塌，就是这个原因。如果无法避免底层大空间，就必须在这一层设置特别强大的抗侧构件。

风效应的精细化分析

超高层建筑的风工程是一门专门的学科。风不仅产生静态的推力，还会引起动态的震动，甚至涡振、颤振这些复杂现象。

建筑的形状对风效应影响巨大。尖锐的棱角会产生强烈的风压脉动，圆滑的流线形则可以让风顺畅流过。上海中心大厦的扭转外形设计，据说让风荷载降低了24%，这是个惊人的数字。

风洞试验是超高层建筑设计的必备环节。设计师会制作建筑模型（通常是1:500或1:300的比例），放入风洞中，测量各个部位的风压、整体的风力和风致振动。根据测试结果，可能需要调整建筑外形、增加阻尼器、或者强化某些部位的结构。

材料选择的考量

在国内的超高层建筑实践中，钢结构和混凝土结构各有拥趸。

混凝土结构的优势是刚度大、造价相对较低、防火性能好。中国的混凝土技术发展迅速，C60、C80强度等级的混凝土已经成熟应用。上海中心大厦的核心筒就采用了C60混凝土，底部柱子用的是钢管混凝土。

钢结构的优势是自重轻、施工快、延性好。在地震区，钢结构的抗震优势尤为明显。但钢结构的造价较高，防火处理也比较麻烦。目前国内的超高层建筑常采用钢-混凝土组合的方案，在核心筒用混凝土，外围框架用钢结构，发挥各自的优势。

---

减震与隔震技术的应用

现代高层建筑越来越多地采用减震和隔震装置，这些装置就像建筑的“减震器”，能够显著降低地震和风荷载的影响。

阻尼器

阻尼器是一种像汽车减震器一样的装置，内部充满粘稠的液体或采用特殊的材料。当建筑在地震或风中摇晃时，阻尼器通过内部的阻力吸收能量，减小振动幅度。

阻尼器可以安装在建筑的柱梁节点、支撑连接处。北京中国尊就在多个楼层安装了数百个粘滞阻尼器，提高了结构的抗震能力。

隔震支座

隔震支座是放在建筑基础和上部结构之间的特殊装置，通常由橡胶和钢板叠加而成。当地震发生时，支座允许基础和建筑之间发生相对位移，就像建筑“漂浮”在基础上一样。

这种设计让很大一部分地震能量没有传递到建筑上部，大幅降低了地震反应。但隔震支座需要为位移留出空间——可能达到几十厘米，建筑周边的管道、楼梯等连接都要采用柔性设计。

在云南、四川等地震多发区，越来越多的医院、学校等重要建筑采用隔震技术。昆明长水国际机场航站楼就采用了隔震支座，成为世界上最大的隔震建筑之一。

质量阻尼器

在一些超高层建筑的顶部，会安装巨大的质量块，通过摆动来抵消建筑的晃动。最著名的例子是台北101大厦内部的直径5.5米、重达660吨的钢球。

当风吹动建筑时，这个巨大的钢球会向相反方向摆动，产生抵消力，减小建筑的位移和加速度。这不仅提高了结构安全，也让在顶层办公的人不会感到晕眩。

类似的装置在国内也有应用。广州周大福金融中心的顶部就设置了两组水箱式阻尼器，通过水的晃动来达到类似的效果。

---

结语

建筑的横向稳定系统是一个建筑的“骨气”——看不见，但不可或缺。从几层高的住宅到几百米高的摩天大楼，从抵抗台风到经受地震，这个系统始终在默默守护着建筑和建筑中的人。

理解了这些原理，我们再看身边的建筑时，就会有不同的视角。那些看似普通的墙、柱、梁，背后都蕴含着工程师的巧思；那些高耸入云的建筑，不仅是人类技术的展示，更是对自然力量的深刻理解和巧妙应对。

随着材料科学、计算技术、施工工艺的不断进步，建筑的高度记录不断被刷新。但无论建筑如何变化，横向稳定性这个基本问题，永远是建筑设计的核心关切。
