AI论文图表生成器怎么选？我用7项检查避免“图很漂亮却改了数据”
AI论文图表生成器如何选？从四类图表任务、7项核验、六步工作流到投稿检查，教你避免改动数据、虚构细节与格式返工。
自在学约 10 分钟阅读
AI论文图表生成器怎么选？我用7项检查避免“图很漂亮却改了数据”
AI论文图表生成器可以加快构图、排版和样式统一，但不能替你确认数据、统计方法与科学结论。我的选择顺序是：先分清图表任务，再检查证据可追溯、科学元素准确、文件可编辑和投稿规范，最后才比较生成速度与视觉效果。
截至2026年9月14日，我查看了“AI论文图表生成器”及相关中英文查询的自然搜索结果。前排页面多是科研绘图产品、工具榜单与操作教程，常见承诺是“输入文字或论文，快速得到可发表图表”，随后引导注册、领取免费额度或订阅。它们回答了“怎么生成”，却常把统计图、机制示意图、实验流程图和图形摘要混在一起，也较少解释坐标轴、误差线、原始图像、版权与期刊要求。
这篇指南不做“哪个按钮更好看”的榜单。我会从可核验的工作流出发，告诉你怎样在30分钟内筛掉不适合科研使用的工具，也说明哪些工作可以交给AI，哪些必须由作者负责。
先分清：你需要的其实是四类图
“论文图表”不是一个单一任务。输入、风险与合格标准不同，适合的工具也会不同。
如果你只是为答辩展示结果，可以同时参考AI论文答辩PPT生成器指南；如果目标是投稿，图表必须回到论文证据和期刊规范，而不是只追求演示效果。
我选择AI论文图表生成器的7项检查
1. 是否先问“图要回答什么问题”
合格工具不应一上来只让你选模板。它至少要允许明确受众、核心结论、图表类型和禁止改动的内容。比如“比较三个组的均值及95%置信区间”和“展示一条可能的信号通路”不是同一种任务，前者依赖结构化数据，后者依赖经文献支持的实体关系。
我会先写一句图表任务：读者看完这张图，应能独立回答什么问题？ 如果这句话写不出来，再精美的生成结果也很难服务论文。
2. 能否把每个元素追溯到源数据或来源
对数据图，柱高、点位、分组、样本量和统计标记都应能返回原始表格或分析结果；对机制图，每个分子、箭头和相互作用都应能对应论文、数据库或作者明确提供的假设。不能回到证据的视觉元素，只能算设计灵感，不能直接当成研究结果。
我建议建立一张“证据卡”：
- 元素名称与图中位置
- 对应数据列、分析脚本或文献出处
- 已知事实、推测关系还是待验证假设
- 最后核验人和核验日期
这与做学术检索时保留检索式和来源是同一个原则。需要先找到可靠证据时，可先看AI学术搜索工具选型指南。
3. 是否保留坐标轴、单位、误差线和统计语义
AI可能把图做得更“整齐”，也可能在不显眼的位置改变含义。我要逐项检查：
- 横纵轴是否写清变量与单位；
- 坐标轴是否从合理位置开始，截断是否明确；
- 误差线代表标准差、标准误还是置信区间；
- 样本量、统计检验和多重比较方法是否对应正文；
- 颜色、图例、数据点与分组是否一一匹配；
- 缺失值、异常值和排除规则是否被悄悄隐藏。
判断图形类型时不要只问AI“哪种更好看”，而要根据变量类型、比较问题和数据分布选择。生成器如果只输出位图、不能查看底层数值，也不适合承担数据图的主流程。
4. 是否明确禁止改动原始科学图像
显微图、凝胶图、医学影像等原始科学图像不是普通配图。美国科研诚信办公室的图像处理材料强调，应把科学图像视为数据并保留原始文件；只改局部、移动或删除特征，都可能破坏记录的真实性。PLOS图像规范同样明确反对会造成误解的图像调整，并可能要求作者提供原始图像。
因此，我不会让生成式模型“补全”细胞、增强某一条带或清理不理想背景。AI可以帮助排版、标注和制作示意图，但原始科学图像的处理必须遵守学科与期刊规则，并保留未处理版本和完整操作记录。
5. 是否提供可编辑矢量文件与版本历史
科研图表往往要经历导师修改、同行评审和版式调整。只给PNG或JPG，会让文字、箭头、线宽和颜色难以精确修改。对于线条图、图表和示意图，我优先选择能导出SVG、PDF或EPS等可编辑矢量格式的工具，并确认字体、图层和图标不是锁死的。
版本记录同样重要。至少保留：
- 原始数据或原始图像；
- 分析脚本与中间文件；
- AI初稿；
- 人工修订版；
- 最终投稿版；
- 修改说明与生成日期。
这能避免“只剩最后一张漂亮图片，却没人知道数值从哪里来”。
6. 能否满足目标期刊的尺寸与无障碍要求
期刊对宽度、字体、线宽、分辨率、颜色模式和文件格式可能有不同要求，不能把某一家期刊的数字套给所有投稿。正确做法是先打开目标期刊的最新作者指南，再设置画布和导出参数。
Nature Communications投稿说明要求图表背后的源数据按政策提供，并建议图表、示意图等线条内容采用矢量格式；页面也鼓励使用色觉缺陷读者可区分的配色。我的检查方法很简单：把图缩到预计栏宽，在普通屏幕和灰度视图下看一遍，确认字号、线型、图例和重点仍能被识别。
7. 是否说清版权、隐私与AI使用边界
要检查工具是否允许商用或投稿、模板和图标的许可是什么、上传内容会保存多久、是否用于模型训练、能否删除。未发表论文、患者资料、学生数据、合作方数据或专利前材料，不应在条款不清楚时直接上传。
AI生成的图标或示意图还可能带来来源与版权不确定性。若学校、机构、资助方或期刊要求披露AI使用，应如实记录使用工具、版本、用途和人工核验范围。AI不能替作者承担准确性、署名、原创性和研究诚信责任。

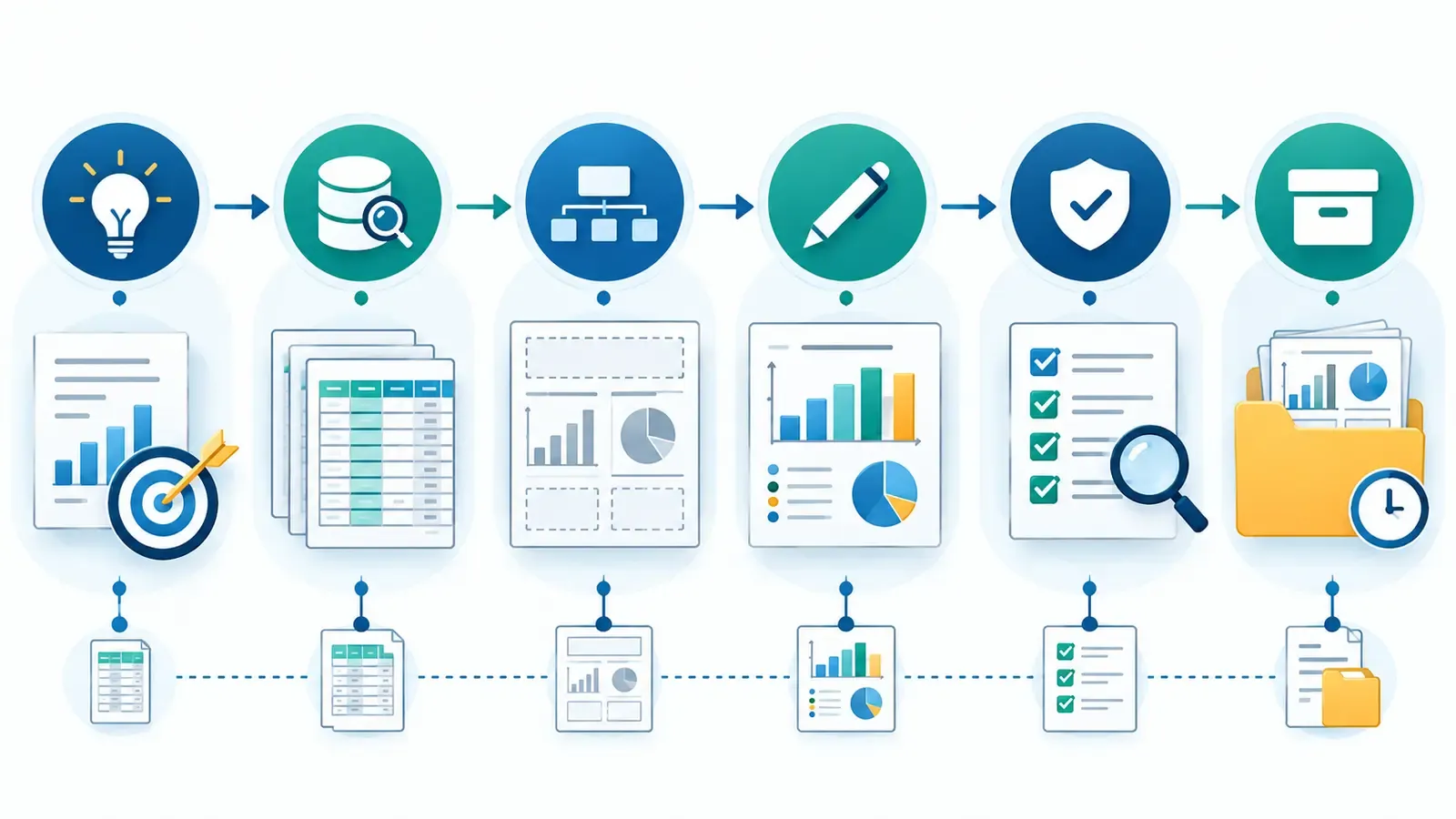

一套可审计的六步制图流程
第一步：写清信息任务
用一句话写出读者要得到的答案，并标明图表类型。不要先选颜色和模板。
第二步：准备证据包
数据图准备干净表格、变量字典、分析脚本和统计结果；机制图准备实体清单、关系证据和假设标记；流程图准备完整步骤、条件与分支；图形摘要准备论文的研究问题、方法、主要结果和限制。整理来源时可配合AI文献管理工具指南，但引用仍需回到原文核验。
第三步：先画低保真结构
先用方框、箭头和占位图确定阅读顺序，再让AI优化布局。这样能把“逻辑是否正确”和“视觉是否漂亮”分开检查。
第四步：生成可编辑初稿
要求工具输出图层清晰的可编辑文件，并限制它不得新增数据、实体、因果关系或实验结果。对每次提示词和输出保留版本。
第五步：逐项核验
让作者或具备学科背景的同事对照源数据、方法和文献逐项检查。重要图表不应只由同一个人既生成又最终批准。AI给出的“看起来合理”不能代替证据。
第六步：按期刊规则导出并归档
根据目标期刊当前要求设置尺寸、格式、字体与分辨率，同时归档源数据、脚本、原始图像、提示记录、可编辑文件和最终文件。
用四类压力测试筛掉不合适的工具
我不会用真实未发表数据做首次试用，而会准备可公开或刻意构造的测试材料。
测试一：故意设置截断坐标轴。 看工具是否自动隐藏起点、夸大差异，或能否显著标示截断。
测试二：给一张带噪声的合成原始图像。 明确要求只添加比例尺和标签，观察它是否擅自抹除背景、复制或补全结构。
测试三：准备缺少误差说明的数据表。 看工具是否追问误差线含义，还是自行猜测标准差或显著性。
测试四：提供一个不可能的机制关系。 看工具是否提醒证据不足，还是把错误关系画得非常逼真。
通过这些测试，我要看的不是一次输出是否完美，而是工具会不会暴露不确定性、保留证据和支持纠错。
AI科研绘图能直接用于投稿吗？
答案通常是：不能因为“像论文图”就直接投稿。 数据图要回到分析结果，原始科学图像要遵循图像处理规范，机制图要区分已知事实与假设，图形摘要要与正文结论一致。作者还要检查目标期刊对文件格式、源数据、图像处理、版权和生成式AI的最新要求。
近期研究系统如SciFig与FigAgent展示了AI生成和迭代科学图形的潜力，但这些研究本身并不等于任何输出已经通过你的学科审查或期刊审查。它们更适合说明能力边界和未来方向，而不是为具体图表背书。
30分钟选型：我会这样打分
我会把“准确与可追溯”设为否决项。只要工具会改变数据、虚构细节、锁死文件或说不清上传材料去向，就不会因为生成快而进入下一轮。
投稿前的图表检查清单
- 图表只表达论文实际支持的结论；
- 数值、样本量、单位、误差线与统计标记均已回查；
- 原始科学图像和处理记录完整保留；
- 图例、缩写、颜色与符号在正文和图注中一致；
- 缩到目标栏宽后仍清楚可读；
- 颜色之外还有形状、线型或标签区分信息；
- 可编辑源文件、源数据和最终导出文件均已归档；
- 版权、隐私、共同作者确认和AI披露要求已处理；
- 再次核对目标期刊当前作者指南。
如果图表来自尚未稳定的研究方案，先回到AI开题报告生成器使用指南核对问题、数据与方法是否匹配，再进入制图会更省时间。
常见问题
AI论文图表生成器和普通AI绘图工具有什么区别？
科研图表工具应支持数据或证据输入、可编辑结构、精确标注、矢量导出和来源追溯；普通绘图工具更关注画面风格，未必能保证数值、结构和科学语义准确。
可以把Excel数据直接交给AI生成论文图吗？
可以用于初稿，但要先清理变量、单位、分组和缺失值，并在输出后逐项核对数值、坐标轴、误差线、样本量与统计方法。最终图最好能由分析代码或可复现步骤重新生成。
AI能帮我美化显微图或凝胶图吗？
可以辅助排版、添加经核验的标签和统一整幅图的合规设置，但不应生成、移动、删除或局部增强科学特征。保留原始文件，并遵循所在机构、学科和目标期刊的图像处理规则。
论文图表一定要导出SVG或PDF吗？
不是所有期刊都要求同一格式，但图表、线条图和示意图通常更适合用矢量文件保存，便于无损缩放和修改。最终应以目标期刊最新文件要求为准。
如何判断AI生成的机制图有没有“编造”？
把每个实体、位置、箭头和因果关系列成清单，逐项对应原始研究、权威数据库或明确标注的假设。找不到来源的元素应删除或清楚标为待验证。
AI生成论文图表需要在论文中披露吗？
要求因学校、机构、期刊和工具用途而异。应查看最新政策，并保存工具名称、版本、用途、输入范围和人工核验记录；需要披露时如实说明，不要把AI当作作者。
免费AI科研绘图工具够用吗？
免费版可用于低风险草图和压力测试，但要检查导出分辨率、水印、矢量格式、商业许可、隐私和文件保留时间。免费不等于适合投稿。
图形摘要和论文中的数据图可以用同一套标准吗？
两者都必须准确，但任务不同。数据图强调数值、统计和可复现；图形摘要强调压缩研究故事，同时不能夸大结果或省略关键限制。不要用图形摘要替代数据证据。
我的结论
选AI论文图表生成器时，我把它当作“受约束的制图助手”，而不是研究结论的生产者。真正值得保留的工具，必须让图中的数据、科学元素和版本都能回到证据；必须支持人工修改；也必须允许你按目标期刊的当前规则完成交付。
开始前先选一张最重要的图，写清它要回答的问题，建立证据卡，再用本文的7项检查和四类压力测试跑一遍。若任何核心元素无法追溯，就先停下来修正证据，而不是继续美化。
